La crisis de la vivienda no es solo una estadística, sino una emergencia humanitaria. Según UN-Habitat, más de 1 600 millones de personas carecen de una vivienda adecuada y, para cerrar esta brecha, el mundo debe enfrentarse al titánico reto de construir 96 000 viviendas al día hasta el año 2030. Este desafío tiene un rostro concreto en distritos como Carabayllo, en Lima (Perú), una zona de expansión urbana acelerada donde la necesidad de soluciones rápidas suele chocar con la falta de recursos y la precariedad constructiva.
Ante este panorama, surge la pregunta central: ¿es posible construir viviendas económicas y rápidas que también respeten el medio ambiente y la dignidad de quienes las habitan? Para responderla, la ciencia del urbanismo recurre hoy a métodos avanzados de evaluación, como el análisis del ciclo de vida (LCA), el análisis de costes del ciclo de vida (LCC) y el análisis del ciclo de vida social (S-LCA). Los resultados de aplicar estas herramientas en el contexto peruano revelan que el futuro de la vivienda social no radica en el ladrillo tradicional, sino en la construcción industrializada.
Punto 1: el acero ligero (LSF) es el nuevo referente en materia de sostenibilidad.
En la búsqueda del sistema constructivo ideal, el acero ligero, también conocido como Light Steel Frame (LSF), ha destronado a las opciones convencionales. Su éxito se debe a su equilibrio casi perfecto entre peso, resistencia y sostenibilidad. Al ser un sistema de baja intensidad material, el LSF utiliza los recursos de forma quirúrgica, minimizando el desperdicio que abunda en las obras tradicionales.
Desde el punto de vista financiero, el LSF no solo es competitivo, sino también transformador: reduce el coste inicial de construcción en un 15 % y los costes de fin de vida (demolición y reciclaje) en un asombroso 77 % en comparación con la mampostería confinada (RCF-M). Al ser altamente reciclable, el acero hace que el edificio, al final de su vida útil, no se convierta en escombro, sino en un recurso.
«El Life Cycle Steel Frame (LSF) ha obtenido la máxima puntuación en sostenibilidad en todas las categorías».
Punto 2: lo social ya no es secundario (pesa un 40 %).
Quizás el hallazgo más revolucionario de la investigación es que la sostenibilidad ya no se mide solo en toneladas de CO₂. Los indicadores sociales representaron casi el 40 % del peso total (38,93 %) en la toma de decisiones, superando por primera vez a los factores económicos y ambientales.
Este estudio introduce una métrica basada en el factor humano: las horas de riesgo medio (MRH). En lugar de limitarse a calcular el ahorro de energía, el análisis cuantifica la seguridad del trabajador, las condiciones laborales y el impacto en la comunidad local. Lo fascinante es que estos resultados son robustos: el análisis de sensibilidad (S-BWM) demostró que, independientemente de si el evaluador era un experto sénior con 35 años de experiencia o un especialista júnior, los datos señalaban de manera consistente al LSF como el camino más ético y eficiente.
Punto 3: La trampa del coste inicial frente al ciclo de vida.
En urbanismo sostenible, lo que hoy es barato puede resultar carísimo mañana. Existe una brecha crítica entre el presupuesto de obra y el LCC (costo del ciclo de vida) a 50 años. Aquí es donde entra en juego la funcionalidad (C9): no debemos considerar la vivienda social como un «refugio temporal», sino como un activo permanente que garantiza la dignidad y el patrimonio familiar.
Los sistemas pesados, como los paneles sándwich, pueden prometer rapidez, pero imponen cargas de mantenimiento y de demolición mucho más elevadas. Para evitar esta trampa, la evaluación debe considerar tres momentos:
Construcción: el gasto inmediato en materiales y mano de obra especializada.
Uso (mantenimiento): la inversión necesaria para que la casa sea habitable y segura (pintura, anticorrosión).
Fin de vida (EoL): el coste de «desaparecer» la estructura de forma responsable.
Punto 4: El «efecto dominó» del coste medioambiental.
Gracias al análisis causal DEMATEL, hemos descubierto que la sostenibilidad funciona como un juego de dominó. El coste de construcción es la pieza clave: el motor principal que impulsa el resto de los impactos.
La ciencia nos dice que no podemos mejorar la salud humana (C5), lo cual actúa como un criterio dependiente o «efecto» si simplemente nos enfocamos en indicadores sanitarios aislados. Para proteger la salud de las poblaciones urbanas, debemos «atacar» los impulsores causales: si optimizamos el coste inicial y la gestión de recursos desde el diseño, reduciremos inevitablemente la contaminación y el estrés ambiental que enferma a las ciudades décadas después.
Punto 5: El mito de que lo prefabricado siempre es mejor.
El estudio revela una ironía tecnológica. Los paneles sándwich con conexiones de pernos (LBSPS), que a primera vista parecen la cúspide de la innovación «prefabricada», ocuparon el último lugar en el ranking de sostenibilidad.
¿Por qué este sistema falló en el contexto de Lima? El análisis revela una paradoja: resultó un 20 % más costoso que la mampostería tradicional que pretendía reemplazar. El sistema se penalizó por una cadena de suministro local inmadura y la necesidad de una mano de obra extremadamente especializada. Esto debe servir de advertencia a los responsables de la toma de decisiones: la tecnología sin un marco institucional y un mercado local preparado es solo una solución teórica, no una realidad social.
Conclusión: una brújula para la política de vivienda.
No existe un sistema «perfecto», sino decisiones equilibradas basadas en datos. Mientras el LSF lidera la vanguardia, los muros de hormigón armado (RCW) se consolidan como la segunda opción: una alternativa económicamente sólida y viable en contextos donde la capacidad industrial del acero es limitada.
Como especialistas, nuestra misión es avanzar hacia procesos de evaluación que no sacrifiquen la calidad de vida en aras de la rapidez. Debemos comprender que cada ladrillo o cada perfil de acero es una decisión que afecta la salud y la economía de las generaciones futuras.
Ante el déficit global de vivienda, ¿estamos dispuestos a cambiar nuestra cultura constructiva para garantizar un hogar digno y sostenible para las generaciones futuras?

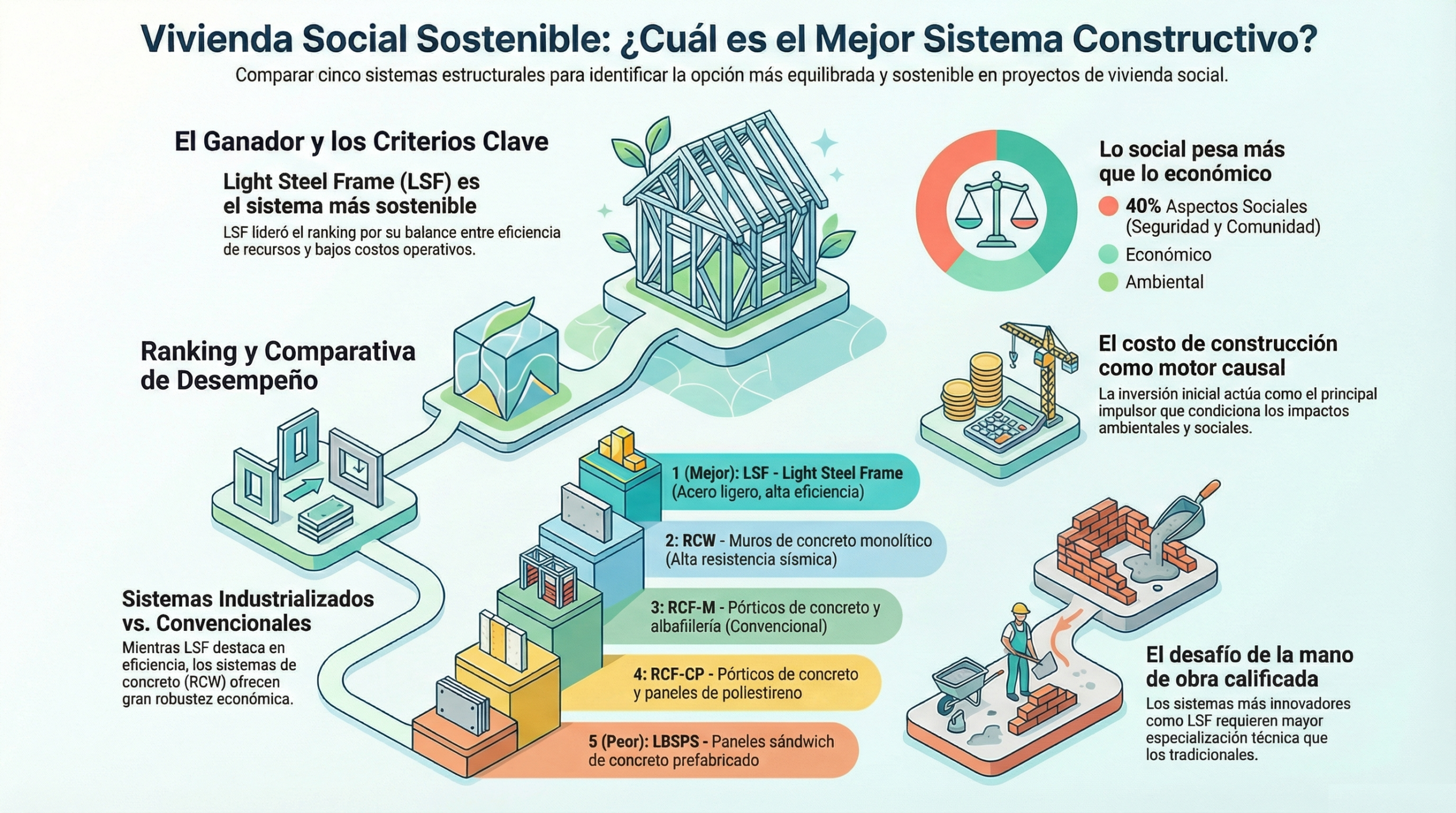

Aquí tienes una conversación en la que puedes escuchar argumentos sobre este trabajo.
En este vídeo puedes ver un resumen de las ideas más interesantes sobre este tema.
También os dejo un documento resumen, a modo de presentación.
Acaban de publicar un artículo nuestro en Sustainable Cities and Society, una de las revistas de mayor impacto científico, ubicada en el primer decil del JCR. En este trabajo se propone un enfoque integrador basado en el ciclo de vida y en métodos de evaluación multicriterio para analizar la vivienda social sostenible. La investigación se enmarca en el proyecto RESILIFE, que dirijo como investigador principal en la Universitat Politècnica de València. A continuación, se presenta un resumen del trabajo.
Los principales resultados revelan que el sistema Light Steel Frame (LSF) es la alternativa más sostenible, ya que logra un equilibrio superior entre la eficiencia en el uso de los recursos, la durabilidad y la reducción del mantenimiento. Un descubrimiento crucial es el papel de la dimensión social, que representó casi el 40 % del peso total en la evaluación, por encima de las dimensiones económica y medioambiental. El análisis causal identifica el coste de construcción, la funcionalidad y los agentes de la cadena de valor como los principales factores que condicionan el rendimiento sostenible del resto del sistema.
El artículo presenta un marco metodológico integrador que combina evaluaciones basadas en el ciclo de vida —análisis de ciclo de vida (LCA), análisis de coste del ciclo de vida (LCC) y análisis de ciclo de vida estocástico (S-LCA)— con técnicas avanzadas de decisión multicriterio: método mejor-peor (BWM), análisis DEMATEL difuso y análisis MARCOS. Esta integración permite incorporar ponderaciones de expertos, modelar relaciones causales entre criterios y sintetizar resultados frente a soluciones ideales o anti-ideales, lo que aumenta la transparencia en la priorización de alternativas constructivas. Este enfoque se ha aplicado a un caso real de vivienda social en Perú, en el que se han comparado cinco sistemas estructurales representativos: LSF, LBSPS, RCW, RCF-M y RCF-CP. El estudio ha proporcionado pruebas empíricas sobre los costes del ciclo de vida, los impactos ambientales y las prestaciones sociales que respaldan las decisiones de diseño y las políticas.
El estudio analiza cinco sistemas constructivos adaptados a contextos de urbanización rápida (específicamente en Lima, Perú), que van desde métodos convencionales hasta industrializados:
Entre las aportaciones metodológicas, la combinación de BWM con una agregación basada en credenciales profesionales reduce la carga de comparación y atenúa los sesgos en la agregación de juicios, mientras que la extensión difusa de DEMATEL permite identificar los criterios que funcionan como impulsores del sistema y los que actúan como receptores. Esta capacidad para distinguir entre causas y efectos permite aclarar qué palancas hay que modificar para lograr efectos amplificados en la sostenibilidad. Por último, la validación cruzada con otros métodos de MCDM y los ensayos de sensibilidad aumentan la confianza en la estabilidad de los resultados.
Discusión de resultados
Los análisis económicos muestran que, en un horizonte de 50 años y por metro cuadrado, los sistemas basados en acero ligero (LSF) tienen los menores costes totales de ciclo de vida, mientras que algunas alternativas prefabricadas, como el LBSPS, tienen los mayores costes de construcción. Estos datos implican que si solo se tiene en cuenta la inversión inicial, se pueden tomar decisiones subóptimas, ya que no se consideran el mantenimiento y el fin de vida.
En términos ambientales, la evaluación con ReCiPe (endpoint) sitúa al LSF como el sistema con el menor impacto agregado, principalmente debido a su menor intensidad material. Por el contrario, las soluciones con mayor presencia de hormigón y ladrillo presentan una carga superior, especialmente en la dimensión de recursos. Esta diferenciación pone de manifiesto la influencia del perfil material y del proceso de fabricación en la huella medioambiental de la vivienda y sugiere que, en la práctica profesional, se deben priorizar medidas que reduzcan la demanda de materiales energéticamente intensivos en la fase de fabricación.
La S-LCA revela una tensión entre la industrialización y la exposición social: las alternativas más industrializadas, como el LSF y el LBSPS, presentan mayores valores de exposición laboral y de funcionalidad exigente, mientras que las tipologías convencionales de hormigón muestran menores riesgos sociales, medidos en Medium Risk Hours. Este resultado indica que la adopción de sistemas industrializados exige prestar atención explícita a la gestión del trabajo, la formación y la coordinación de la cadena de suministro para evitar que los impactos negativos se transfieran al personal y a la comunidad.
La síntesis mediante MARCOS ubica a LSF como la alternativa mejor valorada en el escenario analizado, seguida de RCW y RCF-M. Los sistemas LBSPS y RCF-CP quedan en posiciones inferiores. Las pruebas de sensibilidad (variación de los pesos de ±15 %, escenarios de distancia de transporte y estratificación de expertos) muestran que el orden general se mantiene, lo que indica cierta robustez frente a perturbaciones razonables en los supuestos. Estos resultados permiten extraer una conclusión práctica: en contextos con características similares a las del caso estudiado, las soluciones ligeras industrializadas pueden mejorar la relación entre coste, impacto ambiental y rendimiento técnico, siempre que se gestionen adecuadamente los aspectos sociales y de ejecución.
Un aspecto metodológico de interés es la identificación de los criterios causales. La técnica DEMATEL identifica el coste de construcción, la funcionalidad y las interacciones con la cadena de valor como criterios que inciden en el resto del sistema, mientras que los indicadores ambientales, como la salud humana y la conservación de los ecosistemas, se presentan principalmente como efectos. Esto sugiere que las intervenciones en los costes de construcción y en la organización funcional pueden provocar mejoras indirectas en la sostenibilidad ambiental y social, lo cual resulta relevante al diseñar políticas y contratos que incentiven las prácticas integradas.
Futuras líneas de investigación
Una línea de trabajo inmediata consiste en ampliar la diversidad y el tamaño del panel de agentes consultados para captar las variaciones en las prioridades y las competencias profesionales. Esto permitiría evaluar la sensibilidad de las ponderaciones y mejorar la representatividad social del proceso. Otra opción es trasladar y recalibrar el marco a otros contextos geográficos y tipologías constructivas, como viviendas de mayor altura o equipamientos públicos, para evaluar la transferibilidad de la clasificación y de la estructura causal identificada en este estudio.
En el ámbito técnico, utilizar datos primarios de obras reales en lugar de bases de datos secundarias aumentará la fiabilidad de la evaluación del ciclo de vida (LCA) y del análisis del ciclo de vida (S-LCA) y mejorará la precisión de los modelos de coste del ciclo de vida (LCC). La incorporación de enfoques dinámicos, como la LCA dinámica o las simulaciones acopladas a plataformas BIM, puede facilitar las evaluaciones en etapas iniciales y permitir análisis de sensibilidad más detallados relacionados con la sustitución de componentes, las reparaciones y las evoluciones tecnológicas. Asimismo, explorar técnicas de optimización multiobjetivo que vinculen explícitamente las restricciones económicas con las metas ambientales y sociales podría proporcionar soluciones de diseño más operativas para promotores y organismos públicos.
Desde la perspectiva social, investigar intervenciones concretas de capacitación, reorganización de procesos y de contratos que reduzcan la exposición de los trabajadores a los sistemas industrializados aportará pruebas sobre cómo mantener los beneficios ambientales y económicos sin incrementar los impactos sociales. Por último, el estudio de la interacción entre políticas públicas, incentivos financieros y la adopción tecnológica ofrecerá información útil para diseñar instrumentos que favorezcan soluciones constructivas más equilibradas en el marco de los programas de vivienda social.
Conclusión
El estudio proporciona un marco metodológico replicable y sólido que combina la evaluación del ciclo de vida con técnicas multicriterio capaces de representar las interdependencias y la incertidumbre. Los resultados empíricos indican que, en el caso analizado, las soluciones ligeras industrializadas presentan ventajas en términos de coste y de huella ambiental, aunque se requieren medidas específicas para reducir los riesgos sociales derivados de su ejecución. La metodología y los resultados obtenidos sientan las bases para orientar las políticas y las decisiones de los proyectos y ponen de manifiesto la necesidad de ampliar los datos primarios, diversificar la muestra de expertos y conectar el análisis con herramientas digitales de diseño y gestión.
Base del Citigroup Center junto a la Iglesia de San Pedro, lo que obligó a una disposición inusual de las columnas. https://es.wikipedia.org/wiki/Citigroup_Center
Introducción: El gigante con pies de barro.
Los rascacielos son monumentos a la permanencia. Se elevan sobre nuestras ciudades como símbolos de ingenio, poder y estabilidad estructural. Sin embargo, en 1978, el Citigroup Center, uno de los edificios más innovadores y reconocibles de Nueva York, ocultaba un secreto aterrador. Inaugurado con gran fanfarria en 1977, este hito de la ingeniería estaba, de hecho, peligrosamente cerca del colapso.
La ironía central de esta historia es casi cinematográfica: el fallo catastrófico se descubrió gracias a la pregunta de una estudiante universitaria, y la persona que cometió el error de cálculo que puso en peligro a miles de personas fue la misma que se convirtió en el héroe que los salvó. Esta es la historia de cómo una combinación de error humano, ética profesional y una suerte increíble evitó uno de los mayores desastres arquitectónicos de la historia moderna.
1. No bastó con un solo error; se necesitaron dos para poner en jaque al gigante.
El fallo que puso en jaque al Citigroup Center no fue un simple descuido, sino la combinación de dos errores críticos que se multiplicaron entre sí.
El primero fue un error de cálculo cometido por William LeMessurier, el ingeniero jefe. Siguiendo el código de construcción de la época, calculó las cargas de viento que incidían perpendicularmente en las caras del edificio. Sin embargo, debido al diseño único de la torre, que estaba apoyada sobre cuatro enormes pilares situados en el centro de cada lado en lugar de en las esquinas, pasó por alto que los vientos diagonales (conocidos como quartering winds) ejercían una tensión mucho mayor. Este descuido incrementó la carga en las uniones estructurales clave en un 40 %.
El segundo error agravó fatalmente el primero. Durante la construcción, la empresa constructora Bethlehem Steel propuso sustituir las uniones soldadas, que eran más resistentes pero también más costosas, por uniones atornilladas, más económicas. Basándose en los cálculos originales de vientos perpendiculares, este cambio parecía una modificación rutinaria y segura, por lo que la oficina de LeMessurier lo aprobó sin que él revisara personalmente las implicaciones. En aquel momento, fue una decisión técnicamente sólida, pero con el paso del tiempo se consideró fatal.
La combinación de un error oculto y una decisión que parecía segura resultó devastadora. La carga adicional del 40 % de los vientos diagonales aplicada a las uniones atornilladas más débiles provocó un aumento catastrófico del 160 % en la tensión de las conexiones. Esto significaba que una tormenta que ocurre cada 55 años podría ser desastrosa. Sin embargo, el peligro real era aún mayor: si el amortiguador de masa sintonizado del edificio, que dependía de la electricidad, fallaba durante un apagón —algo muy probable durante un huracán—, una tormenta mucho más común, de las que golpean Nueva York cada dieciséis años, podría derribarlo.
2. El «héroe» de la historia fue el ingeniero que cometió el error.
Tras descubrir el fallo, William LeMessurier se enfrentó a un dilema ético devastador. Años después, relataría que consideró todas las opciones, desde guardar silencio y arriesgar miles de vidas hasta el suicidio para escapar de la desgracia profesional.
Sin embargo, LeMessurier tomó la decisión más honorable: asumir toda la responsabilidad. Consciente de que esto podría significar el fin de su carrera, la bancarrota y la humillación pública, se puso en contacto con los directivos de Citicorp para informarles de que su flamante rascacielos de 175 millones de dólares era fundamentalmente inseguro. En ese momento, su mentalidad no se limitaba al deber, sino que también reflejaba un profundo sentido de su posición única, como él mismo describió:
«Tenía información que nadie más en el mundo poseía. Tenía en mis manos el poder de influir en eventos extraordinarios que solo yo podía iniciar».
Para su sorpresa, la reacción de los ejecutivos de Citicorp, liderados por el presidente Walter Wriston, no fue de ira, sino de una calma pragmática. En lugar de buscar culpables, Wriston se centró de inmediato en la solución. Pidió un bloc de notas amarillo, empezó a redactar un comunicado de prensa y bromeó: «Todas las guerras se ganan con generales que escriben en blocs amarillos». Este gesto de liderazgo, enfocado y sereno, sentó las bases para la increíble operación de rescate que estaba a punto de comenzar.
El Citigoup Center. https://es.wikipedia.org/wiki/Citigroup_Center
3. Una llamada casual de una estudiante lo desencadenó todo.
Toda esta crisis existencial y de ingeniería se desencadenó en junio de 1978 por un hecho tan improbable como una simple llamada telefónica. Al otro lado de la línea estaba Diane Hartley, una estudiante de ingeniería de la Universidad de Princeton que analizaba la estructura del Citigroup Center para su tesis.
Hartley llamó a LeMessurier con preguntas sobre la estabilidad del edificio frente a vientos diagonales. Confiado en su diseño, LeMessurier le explicó pacientemente por qué la estructura era sólida. Sin embargo, la llamada de Hartley sembró una semilla. No porque tuviera una preocupación inmediata, sino porque la conversación lo inspiró, LeMessurier decidió que el tema sería un excelente ejercicio académico para la conferencia que preparaba para sus propios estudiantes de Harvard.
Fue durante este recálculo, realizado por pura curiosidad intelectual, cuando descubrió con horror su error original. La llamada casual de Hartley no le dio la respuesta, pero le hizo la pregunta correcta en el momento adecuado, lo que supuso el golpe de suerte que reveló una vulnerabilidad mortal y activó la carrera contrarreloj para evitar una catástrofe inimaginable.
4. Una operación secreta, un huracán y una huelga de prensa lo mantuvieron en secreto.
La reparación del Citigroup Center fue una operación clandestina de alta tensión. Bajo el nombre en clave «Proyecto SERENE», los equipos trabajaban con una precisión coreografiada. Cada noche, los carpinteros llegaban a las 17:00 h para construir recintos de madera contrachapada alrededor de las juntas que había que reparar. Entre las 20:00 y las 04:00, con el sistema de alarma contra incendios desactivado, los soldadores trabajaban para reforzar más de doscientas uniones atornilladas con placas de acero de dos pulgadas de espesor. Finalmente, un equipo de limpieza eliminaba todo rastro del trabajo antes de la llegada de los primeros empleados a las 8 a. m., ajenos al peligro que se cernía sobre ellos.
El drama alcanzó su punto álgido a principios de septiembre de 1978, cuando el huracán Ella, una tormenta muy intensa, se dirigía directamente hacia la ciudad de Nueva York. Con las reparaciones a medio terminar, el edificio seguía siendo vulnerable. En secreto, las autoridades elaboraron planes para evacuar la torre y una zona de diez manzanas a su alrededor.
Entonces, la suerte intervino de nuevo. A pocas horas de la posible catástrofe, el huracán Ella viró inesperadamente hacia el Atlántico, salvando a la ciudad. El suspiro de alivio fue inmenso. Y, como si esto no fuera suficiente, un último golpe de fortuna mantuvo todo en secreto: justo cuando la historia estaba a punto de filtrarse, comenzó una huelga de periódicos en toda la ciudad que duró varios meses. La huelga enterró la noticia por completo y el casi desastre permaneció oculto al público durante casi veinte años, hasta que fue revelado en un artículo de The New Yorker en 1995.
Conclusión: la delgada línea entre el desastre y la ética.
La historia del Citigroup Center es un poderoso recordatorio de la fragilidad que puede esconderse tras una apariencia de fortaleza. Una combinación de error humano, profunda ética profesional, liderazgo decisivo y una buena dosis de suerte evitó lo que podría haber sido uno de los peores desastres arquitectónicos de la historia. El ingeniero que cometió el error lo afrontó con una valentía que salvó incontables vidas y, paradójicamente, reforzó su reputación.
La historia del Citigroup Center nos recuerda que incluso los símbolos de la permanencia pueden ser frágiles. Nos deja con una pregunta: ¿cuántos otros secretos se esconden en las estructuras que nos rodean, esperando a que una simple pregunta los saque a la luz?
En esta conversación puedes escuchar las ideas más interesantes sobre este asunto.
Aquí puedes ver un vídeo que resume bien el contenido del artículo.
Introducción: El sistema nervioso invisible de un edificio.
Cualquiera que haya pasado junto a una obra habrá visto la escena: grúas que se elevan hacia el cielo, un esqueleto de armaduras de acero esperando el hormigón y un ir y venir constante de los trabajadores. Vemos el progreso físico, la estructura que crece día a día. Pero ¿te has parado a pensar en los procesos invisibles que garantizan que ese gigante de hormigón y acero no solo se mantenga en pie, sino que también sea seguro durante décadas?
Detrás de cada pilar, viga y forjado existe una meticulosa red de control, un sistema nervioso que garantiza la integridad de toda la estructura. En España, el manual que rige estas normas es el Código Estructural. Este reglamento garantiza que la calidad y la seguridad no se dejan al azar, sino que son el resultado de un plan riguroso y sistemático.
Este artículo revela tres aspectos sorprendentes extraídos directamente de los procedimientos de este código. Son tres verdades sobre el control de calidad que cambiarán tu forma de ver los edificios que te rodean y demostrarán que, al igual que un rascacielos, la confianza se construye paso a paso y con una supervisión implacable.
1. El control se realiza mediante dos llaves: el constructor se autovigila y un supervisor lo supervisa.
En la construcción de una estructura, la responsabilidad no recae en una sola persona, sino en un sistema de doble verificación. Piénsalo como un sistema de doble llave, en el que se requieren dos validaciones para proceder. El Código Estructural establece un mecanismo de control con dos capas fundamentales que garantizan la máxima fiabilidad.
La primera capa es el «autocontrol» del constructor. La propia empresa constructora tiene la obligación de inspeccionar y registrar de forma sistemática la calidad de su trabajo. No es una opción, sino una exigencia. Deben seguir un plan de inspección y dejar constancia de que cada proceso cumple con las especificaciones del proyecto.
La segunda capa es el «control de contraste», que realiza una entidad independiente: la dirección facultativa (el equipo técnico de arquitectos e ingenieros que dirige la obra y actúa como supervisor en nombre del propietario y de la normativa). Este equipo no da por bueno el trabajo del constructor sin más, sino que realiza sus propias comprobaciones para verificar que el autocontrol se ha llevado a cabo correctamente y que los resultados son conformes.
Para comprender la rigurosidad de este sistema, veamos las frecuencias mínimas de inspección de un elemento como el pilar. Según las tablas de inspección del código, el constructor debe comprobar el 50 % de los pilares de un lote, mientras que la dirección facultativa debe realizar un control de contraste del 10 % de dichos pilares. Esta redundancia no es burocracia, sino una red de seguridad diseñada para que nada importante pase desapercibido. Esta redundancia deliberada no solo sirve para detectar errores, sino que forma parte de una filosofía pragmática que reconoce que, en proyectos de esta complejidad, la perfección es imposible, pero garantizar la corrección es posible.
2. La perfección no existe, pero la corrección sí: los errores forman parte del plan.
Podríamos pensar que el objetivo de un sistema de control tan estricto es evitar cometer errores, pero no es así. Sin embargo, la realidad de una obra es compleja y el Código Estructural adopta un enfoque más pragmático y eficaz: asume que se producirán desviaciones, pero exige un proceso robusto para detectarlas, documentarlas y corregirlas antes de que se conviertan en un problema.
Cada vez que una inspección detecta una «no conformidad» (un aspecto que no cumple con el proyecto), se registra en una «Ficha de registro de control». En esta ficha se detalla el problema y, lo más importante, la «decisión adoptada» para solucionarlo. Los ejemplos extraídos de un proyecto real son muy reveladores:
Ejemplo 1 (ficha n.º 6): durante una comprobación de cotas, se detectó que el pilar n.º 20 se había hormigonado 7,5 cm por encima de lo especificado. Un error así habría impedido la correcta colocación de las armaduras de acero del forjado superior. La solución fue directa y contundente: se ordenó demoler el hormigón sobrante hasta alcanzar la cota correcta.
Ejemplo 2 (ficha n.º 3): las barras de acero de espera de un pilar (es decir, las que conectan con el pilar del piso superior) estaban mal posicionadas. Esto comprometía el «recubrimiento», es decir, la capa mínima de hormigón que debe proteger el acero de la corrosión. En este caso, se hizo valer el criterio de ingeniería: en lugar de optar por la demolición, que habría supuesto un enorme coste y un retraso, se tomó una decisión más inteligente. Se aceptó la desviación dentro de las tolerancias y se ordenó modificar la forma final del pilar para garantizar el recubrimiento mínimo y salvar el elemento, sin comprometer en absoluto la seguridad.
Ejemplo 3 (ficha n.º 4): tras retirar el encofrado de un pilar, se observó una fisura horizontal. Aunque resultó alarmante a primera vista, demostró la importancia de un diagnóstico preciso. La inspección determinó que se trataba de una fisura superficial causada por el «asiento plástico» del hormigón fresco, un fenómeno conocido que no tiene impacto estructural. En lugar de provocar una alarma innecesaria, se aplicó una solución precisa: picar la zona afectada y repararla con un mortero especial.
Este enfoque sistemático de la gestión de errores es lo que construye la verdadera seguridad. No se trata de no cometer nunca un error, sino de tener un plan infalible para corregir cada uno de ellos y dejar un registro completo de cada decisión.
3. Lo que se llama «simplificado» resulta sorprendentemente complejo.
El Código Estructural ofrece una «opción simplificada» para el control de la ejecución en obras de edificación con ciertas características. El nombre puede engañar al sugerir un proceso más laxo o básico. Nada más lejos de la realidad.
Esta modalidad «simplificada» sigue siendo un método extraordinariamente metódico y riguroso. Para empezar, obliga a dividir toda la estructura en «lotes de ejecución». Un lote no es una división arbitraria, sino que está perfectamente definido. Por ejemplo, en el caso de pilares y forjados, un lote equivale a un máximo de 250 m² de superficie construida o dos plantas. De este modo, se asegura una inspección granular y manejable de la obra.
Para cada uno de estos lotes, se despliega un plan de inspección que abarca una larga lista de procesos de ejecución. No solo se comprueba si el hormigón se ha vertido correctamente, sino que el control abarca desde la «gestión de acopios» (verificar que los materiales que llegan a la obra son los correctos) y los «replanteos» (asegurar que cada elemento estructural se ubica en su posición exacta según los planos), hasta el «acabado» final de los elementos.
La clave es que en ingeniería estructural no hay atajos. Incluso el camino «simplificado» es un testimonio de una cultura en la que el rigor metodológico es el estándar mínimo para garantizar la seguridad pública.
Conclusión: una nueva mirada sobre las estructuras que nos rodean.
Detrás del hormigón y el acero que vemos tomar forma en una obra, existe una arquitectura invisible de procesos: una coreografía de comprobaciones, registros y correcciones planificadas. Este sistema nervioso invisible de control y corrección es lo que confiere resiliencia a un edificio, permitiéndole nacer conforme a las reglas más estrictas.
No se trata de la ausencia de errores, sino de la certeza de que se corregirán, lo cual nos da tranquilidad. La próxima vez que entres en un edificio, ¿te acordarás de la inmensa red de controles y decisiones de ingeniería que garantizan que el edificio se mantenga firme y seguro sobre tu cabeza?
En esta conversación se exponen varias ideas relacionadas con este tema.
Este vídeo condensa los puntos clave de la opción simplificada del control de calidad, tal y como se establece en el Código Estructural.
Aquí os dejo un resumen que creo que os puede ayudar, ya que os será de gran utilidad para resolver vuestras dudas.
La Fundación Musaat ofrece una monografía que podéis descargar a continuación, que creo que es muy útil para adentrarse en los entresijos del Código Estructural en relación con la opción simplificada del control de ejecución de estructuras de hormigón.
Acaban de publicar un artículo nuestro en Environmental Impact Assessment Review, una de las revistas de mayor impacto científico, dentro del primer decil del JCR. En este trabajo se sintetizan los resultados de un estudio exhaustivo sobre un sistema constructivo innovador: las losas biaxiales de hormigón armado aligeradas con esferas o discos de plástico 100 % reciclado (Losa Aligerada, VS). La investigación se enmarca en el proyecto RESILIFE, que dirijo como investigador principal en la Universitat Politècnica de València. A continuación, se presenta un resumen del trabajo y de la información de contexto.
La investigación aborda la necesidad crítica de reducir el impacto ambiental del sector de la construcción, responsable de casi la mitad del consumo mundial de materias primas y de más de un tercio del consumo de energía. El estudio integra un análisis estadístico multivariado basado en datos empíricos de 67 edificios reales, así como una evaluación del ciclo de vida ambiental (E-LCA) y una evaluación del ciclo de vida social (S-LCA), para ofrecer una valoración multidimensional completa.
Hallazgos clave:
Modelo predictivo robusto: se desarrolló un modelo estadístico de alta precisión (R² ajustado = 98,26 %) para el predimensionamiento del espesor de las losas aligeradas, utilizando como variables clave el canto del aligerante, la sobrecarga de uso y el cuadrado de la luz. Este modelo ofrece una herramienta práctica para optimizar el diseño en las etapas iniciales.
Ahorro sustancial de materiales: en comparación con un sistema de losa reticular convencional con bloques de EPS (losas convencionales), el sistema VS reduce el consumo de hormigón entre un 23 % y un 33 % y el de acero de refuerzo hasta un 29 %.
Beneficios ambientales cuantificados: el sistema VS demuestra una reducción media del 25 % en el impacto ambiental total a nivel de punto final. El potencial de calentamiento global (PCG) se reduce en media en un 24 %, alcanzando un 30 % en luces de seis metros. El hormigón sigue siendo el principal contribuyente de emisiones en ambos sistemas.
Mejoras en el desempeño social: la S-LCA revela que el sistema VS disminuye los riesgos sociales hasta en un 20 % en la categoría de «Comunidad local» y en un 19 % en la de «Trabajadores». Estas mejoras se deben a una menor demanda de mano de obra en obra, a la reducción de los movimientos de materiales pesados y a una mayor seguridad laboral.
En conclusión, el estudio demuestra empíricamente que el sistema de losas aligeradas con plástico reciclado es una alternativa materialmente eficiente y sostenible que promueve los principios de la economía circular. Los resultados proporcionan una base de pruebas sólida que respalda la adopción de esta tecnología, informa sobre el desarrollo de códigos de construcción y guía las políticas públicas hacia prácticas constructivas más resilientes y con bajas emisiones de carbono.
1. Contexto: El desafío de la sostenibilidad en la construcción.
El sector de la construcción es un importante motor económico a nivel mundial, pero también uno de los principales contribuyentes al cambio climático y al agotamiento de los recursos. Es responsable de aproximadamente el 50 % del uso de materiales y del 36 % del consumo total de energía a nivel mundial. Solo la producción de cemento representa entre un 5 % y un 7 % de las emisiones globales de CO₂. Se prevé que la demanda de materiales superará los 90 mil millones de toneladas para 2050, por lo que resulta imperativo alinear las prácticas constructivas con los Objetivos de Desarrollo Sostenible (ODS) en el marco de la Economía Circular (EC).
Dentro de los edificios, los forjados y las losas estructurales son los elementos que más impacto ambiental tienen debido a la gran cantidad de hormigón y acero que se emplea en su fabricación. Las innovaciones en los sistemas de losas, como los métodos modernos de construcción (MMC), son fundamentales para la descarbonización. Sin embargo, la adopción de estas tecnologías se ve obstaculizada por la falta de marcos de evaluación estandarizados que integren de manera coherente las tres dimensiones de la sostenibilidad: ambiental, social y económica. En particular, la dimensión social a menudo se pasa por alto.
2. Análisis de sistemas constructivos.
El estudio realiza una evaluación comparativa entre un sistema de losa innovador (VS) y otro convencional (CS) desde un enfoque de ciclo de vida integral.
Sistema innovador: losa aligerada biaxial (VS).
Descripción: consiste en una losa plana de hormigón armado bidireccional y sin vigas, aligerada mediante la inclusión de elementos huecos. Dichos aligerantes son esferas o discos fabricados con polietileno de alta densidad (HDPE) reciclado al 100 %. El sistema está diseñado para ser totalmente reciclable al final de su vida útil.
Configuración: Los discos se utilizan en losas de entre 16 y 28 cm de espesor, mientras que las esferas se emplean en losas de entre 28 y 42 cm de espesor. Al eliminar el hormigón no estructural del núcleo de la losa, el peso propio se reduce hasta un 35 % respecto a una losa maciza.
Ventajas: permite luces más largas, reduce las cargas sísmicas, simplifica los encofrados, acelera la ejecución y puede disminuir la altura total del edificio.
Losa aligerada biaxial (VS) mediante la inclusión de elementos huecos.
Sistema de referencia: losa convencional (CS).
Descripción: se define como una losa reticular bidireccional (también llamada «waffle») de hormigón armado, aligerada con bloques de poliestireno expandido (EPS).
Configuración: Este sistema se apoya sobre vigas y presenta nervios visibles en su cara inferior (intradós), ya que los bloques de EPS que conforman dichos nervios quedan expuestos.
3. Metodología de evaluación integrada.
El estudio emplea un marco metodológico triple para evaluar y comparar exhaustivamente los sistemas de losas. El análisis abarca «de la cuna a la tumba» y la unidad funcional se define como 1 m² de losa diseñada para 50 años de servicio.
3.1. Análisis estadístico multivariado.
Para compensar la ausencia de códigos de diseño estandarizados para el sistema VS, se ha desarrollado un modelo predictivo para dimensionar su espesor.
Base de datos: El análisis se basa en datos empíricos de 75 tipos de losas procedentes de 67 edificios reales construidos principalmente en Argentina. El conjunto de datos abarca luces de entre 5,2 y 15 metros y espesores de entre 16 y 42 centímetros.
Proceso: se realizó un análisis de regresión multivariado en tres etapas, comenzando por una regresión lineal simple y avanzando hasta un modelo más complejo que considera múltiples variables predictoras.
Validación: La solidez del modelo final se verificó mediante pruebas estadísticas, como la prueba de Durbin-Watson (para detectar autocorrelación), el análisis de residuos estudiantados (para detectar valores atípicos) y la comprobación de la homocedasticidad y la normalidad de los residuos.
3.2. Evaluación del ciclo de vida ambiental (E-LCA)
Metodología: se utilizó el método ReCiPe 2016 con una perspectiva jerárquica (H), evaluando los impactos a nivel de punto medio (18 categorías específicas) y de punto final (agrupados en tres áreas de daño: salud humana, ecosistemas y disponibilidad de recursos).
Bases de datos y software: el inventario del ciclo de vida se modeló con el programa informático OpenLCA, utilizando la base de datos Ecoinvent v3.2.
Asignación de cargas: para el plástico reciclado, se aplicó el método de asignación «cut-off», según la norma ISO 14044. Esto significa que los aligerantes de HDPE reciclado solo heredan las cargas ambientales de su propio proceso de reciclaje y no las de la producción de plástico virgen.
3.3. Evaluación del ciclo de vida social (S-LCA).
Metodología: el análisis se realizó siguiendo las directrices de UNEP/SETAC y utilizando un modelo coherente con el de la E-LCA.
Bases de datos y software: se utilizó la base de datos SOCA v2, una ampliación de Ecoinvent que adapta el marco de PSILCA (Evaluación del ciclo de vida del impacto social de los productos).
Indicadores y grupos de interés: los riesgos sociales se cuantificaron mediante el indicador de Riesgo Medio por Hora (MRH). Se evaluaron cuatro grupos de interés (trabajadores, comunidades locales, sociedad y actores de la cadena de valor) mediante veinte subcategorías relevantes para el sector de la construcción.
4. Resultados clave y hallazgos
4.1. Modelo predictivo para el predimensionamiento de losas VS.
El análisis estadístico culminó en un modelo de regresión múltiple robusto y preciso para estimar el espesor de la losa (t).
Precisión del modelo: el modelo final (ecuación 3) alcanzó un coeficiente de determinación ajustado (R²) del 98,26 %, lo que indica un poder explicativo excepcional.
Variables significativas: las variables con mayor influencia estadística en el espesor de la losa fueron las siguientes:
– Canto del aligerante de plástico (He).
– Cuadrado de la luz principal (L²).
– Sobrecarga de uso característica (Q₁).
Fórmula simplificada: para facilitar su aplicación práctica en el diseño preliminar, se derivó una fórmula simplificada (ecuación 4) que reemplaza los coeficientes decimales por fracciones simples, manteniendo una alta precisión con un margen conservador.
4.2. Resultados de la evaluación ambiental (E-LCA)
La E-LCA demuestra claras ventajas ambientales del sistema VS frente al CS.
Indicador clave
Reducción lograda por el sistema VS
Observaciones
Ahorro de hormigón
23 % – 33 %
La mayor reducción se observa en luces más cortas (6 m).
Ahorro de acero
Hasta 29 %
La mayor reducción se observa en luces de 6 m.
Potencial de calentamiento global (PCG)
24 % (promedio), hasta 30 % (luz de 6 m)
El hormigón es el principal contribuyente (53,5 % en VS, 55,8 % en CS).
Impacto ambiental total (punto final)
25 % (promedio)
Reducciones de hasta el 29 % en salud humana y del 31% en recursos.
Etapa del ciclo de vida dominante
Fabricación
Representa el 89 % del impacto total en ambos sistemas.
Análisis de punto medio: el sistema VS muestra un mejor rendimiento en 17 de las 18 categorías de impacto evaluadas. La única excepción es la categoría «Ocupación de suelo agrícola», ya que la base de datos Ecoinvent atribuye el uso del suelo a los plásticos (incluidos los reciclados). Las reducciones más notables se observan en el agotamiento de fósiles (29 %) y en la formación de oxidantes fotoquímicos (28 %).
4.3. Resultados de la evaluación social (S-LCA)
El sistema VS también genera beneficios sociales cuantificables, principalmente gracias a su eficiencia en el uso de materiales y a la simplificación de los procesos de construcción.
Principales reducciones del riesgo social:
Comunidad local: reducción de hasta un 20 % (para una luz de 6 m).
Trabajadores: reducción de hasta un 19 % a una altura de 6 m.
Causas de las mejoras: estas reducciones se deben a la disminución de las horas de trabajo en obra, a la reducción del transporte y del movimiento de materiales pesados y a una menor exposición a riesgos laborales.
Focos de riesgo del sector: para ambos sistemas, las categorías con mayor riesgo social son:
Trabajadores: factores relacionados con la carga de trabajo, como las contribuciones a la Seguridad Social, los riesgos de trabajo infantil y los gastos sindicales (77 % del impacto en el VS).
Sociedad: la falta de educación es el factor predominante (76 % del impacto en ambos casos)
5. Implicaciones, limitaciones y conclusiones
Este estudio aporta una validación empírica rigurosa que demuestra que el sistema de losas aligeradas con plástico reciclado constituye un avance significativo hacia una construcción circular y de bajo carbono.
Implicaciones clave:
Para diseñadores e ingenieros, el modelo de predimensionamiento ofrece una herramienta fiable para acelerar la toma de decisiones en las primeras fases del diseño, optimizar el uso de materiales sin comprometer la seguridad.
Para la industria y los reguladores, los datos cuantitativos sobre los beneficios ambientales y sociales pueden informar la creación de nuevos códigos de construcción, guías de diseño y políticas de compra pública verde que incentiven la adopción de la construcción modular.
Contribución a la economía circular: el sistema no solo reduce el consumo de materiales vírgenes, sino que también otorga un uso de alto valor a los residuos de plástico HDPE, inmovilizándolos de forma segura en la estructura del edificio durante décadas y evitando que contaminen los ecosistemas.
Limitaciones reconocidas:
Análisis económico: no se realizó una evaluación del coste del ciclo de vida (LCCA) debido a la falta de datos económicos detallados, lo cual es crucial para su adopción en el mercado.
Contexto geográfico: la mayoría de los casos de estudio (63 de 67) provienen de Argentina, por lo que los resultados reflejan las prácticas constructivas y la combinación energética de este país. Para extrapolar los resultados a otras regiones, sería necesario validarlos con datos locales.
Alcance del análisis: el estudio se centra en el componente (1 m² de losa) y no cuantifica los impactos per cápita según la tipología de vivienda.
Conclusión final:
El sistema de losas aligeradas (VS) con plástico reciclado es una tecnología superior en términos de sostenibilidad multidimensional en comparación con un sistema convencional. Al combinar un análisis estructural empírico con una evaluación medioambiental y social exhaustiva, esta investigación aporta las pruebas necesarias para superar las barreras normativas y acelerar la transición hacia un entorno construido más eficiente en el uso de los recursos, socialmente responsable y alineado con los objetivos de sostenibilidad global.
A continuación, os paso una entrevista que me hicieron recientemente en Construnews sobre las infraestructuras en España. Forma parte de una serie de entrevistas a personas relacionadas directamente con el sector de la construcción. Espero que os resulte interesante.
“Hay que reingenierizar el modelo de financiación, ejecutar estratégicamente los corredores ferroviarios y desbloquear el suelo para vivienda asequible”
¿Cómo valora el estado actual de las infraestructuras en España (transporte, energía, digitalización, logística)? ¿Cuáles son, a su juicio, los principales retos de país en los próximos 5‑10 años?
La valoración del estado actual de las infraestructuras españolas indica que el notable patrimonio de ingeniería civil presenta síntomas claros de desequilibrio, ya que el modelo se ha centrado excesivamente en la construcción de nuevas infraestructuras de muy alta capacidad, dejando en un segundo plano la conservación preventiva y correctiva de la red existente. En el ámbito viario, los firmes están deteriorados y los sistemas de contención y señalización están obsoletos. En el sector ferroviario, el éxito de la alta velocidad contrasta con la situación de la red convencional y de cercanías, que necesita atención debido a la falta de renovación de los sistemas de seguridad y de las catenarias, lo que provoca incidencias. Además, el hecho de que el ancho de vía sea diferente al de Europa sigue suponiendo un desafío para el transporte de mercancías. El reto más significativo es, por un lado, abordar la vivienda como un problema social y estructural prioritario a nivel nacional, dado el creciente difícil acceso de la población joven y de rentas medias. Por otro lado, la vulnerabilidad ante la emergencia climática, especialmente en lo referente a la gestión del agua, es crítica, por lo que existe una urgencia en materia de defensa contra inundaciones. Gran parte de los sistemas de drenaje se diseñaron basándose en series estadísticas que han quedado obsoletas, y no se está invirtiendo lo suficiente en modernizar las infraestructuras hidráulicas para soportar nuevos caudales punta.
¿Qué segmentos infraestructurales ofrecen mayor potencial de crecimiento para el sector de la construcción y la ingeniería? ¿Y cuáles están quedando fuera del foco?
La inversión se centra en una transición estructural que se está desplazando de la expansión territorial a la intensificación, la digitalización y la resiliencia. El principal motor de crecimiento es la transición energética, ya que la integración masiva de las energías renovables exige un ambicioso programa de refuerzo, digitalización y almacenamiento de la red eléctrica a gran escala. La necesidad de dotar al sistema de baterías industriales y de sistemas de bombeo reversible supone la aparición de un nuevo y gran nicho de mercado. El desarrollo urgente de vivienda asequible y social también se perfila como un segmento clave para el crecimiento del sector. La crisis hídrica convierte la reingeniería hidráulica en un sector estratégico, ya que la oportunidad radica en crear una nueva oferta hídrica mediante desaladoras y sistemas de tratamiento avanzado para la reutilización de aguas residuales, junto con la renovación de las redes de distribución para reducir las pérdidas por fugas. La ingeniería logística crecerá en la dotación de terminales intermodales y en la adaptación de las líneas de transporte al ancho de vía estándar europeo. No obstante, la priorización de grandes proyectos deja en un segundo plano segmentos cruciales para la cohesión. El mantenimiento de las carreteras de titularidad autonómica y provincial es un problema pendiente, al igual que la renovación de los sistemas de señalización del ferrocarril de cercanías. La falta de atención a las pequeñas obras de defensa hidráulica a nivel local (drenajes, encauzamientos) también es crítica.
El déficit de conservación lastra la red existente: señales obsoletas, firmes deteriorados y falta de mantenimiento.
¿Cómo evalúa la coordinación entre administraciones, sector privado y financiación (incluyendo fondos europeos)? ¿Qué mecanismos están funcionando y cuáles habría que reforzar?
La coordinación administrativa presenta una diferencia entre la solidez de la planificación de alto nivel y la lentitud de la fase de materialización. Aunque existe un consenso técnico adecuado y el sector privado ha demostrado su capacidad de ejecución, la principal fricción se debe a la fragmentación administrativa a nivel local y a la superposición de competencias en la financiación del mantenimiento de las redes. Esta situación provoca cuellos de botella en los trámites de expropiación y licencias. La llegada de los fondos europeos de recuperación ha supuesto una inyección de capital necesaria y ha dotado a la inversión de una clara orientación hacia la descarbonización. No obstante, ha puesto de manifiesto la necesidad de reforzar la capacidad administrativa para absorber y licitar el volumen de capital. El mayor riesgo económico es que esta financiación sustituya a la inversión ordinaria en conservación en lugar de complementarla. Para garantizar la sostenibilidad, es necesario establecer mecanismos que separen la gestión técnica del ciclo político. La propuesta más proactiva consiste en crear una Agencia Técnica de Proyectos Estratégicos que tenga autonomía para ejecutar obras de impacto nacional de forma ágil. En cuanto a la financiación, es fundamental sustituir el modelo presupuestario anual por contratos-programa plurianuales y de carácter finalista para la conservación.
Más allá de los discursos, ¿cómo se está incorporando la sostenibilidad en el diseño, ejecución y explotación de infraestructuras? ¿Podría compartir un caso inspirador o representativo?
La sostenibilidad ha dejado de ser un mero postulado ético para convertirse en un requisito técnico y normativo que rediseña el ciclo de vida de las infraestructuras. La ingeniería actual integra este concepto desde la fase de planificación, exigiendo el análisis del ciclo de vida de los activos para cuantificar y minimizar la huella de carbono de los materiales. Esto se traduce en una preferencia técnica por el uso de hormigones y asfaltos con un alto porcentaje de material reciclado y por la implementación de soluciones basadas en la naturaleza. Durante la ejecución, la sostenibilidad se centra en la economía circular mediante la obligación contractual de reutilizar y reciclar in situ los materiales de demolición. Durante la fase de explotación, la sostenibilidad se vincula a la eficiencia: la digitalización mediante sensores permite un mantenimiento predictivo que alarga la vida útil de los activos. Un ejemplo representativo de esta integración es la reingeniería hídrica en zonas con estrés hídrico. Se han desarrollado sistemas de regeneración de aguas residuales con tratamientos terciarios avanzados que permiten cerrar el ciclo del agua y producir un recurso predecible. Este proceso, que requiere mucha energía, se gestiona de forma sostenible al generarse energía a partir de biogás o energía solar.
La transición energética y la ingeniería del agua abren nuevos nichos clave para el sector.
Las infraestructuras ya no son solo estructuras físicas: mantenimiento predictivo, digital twins, infraestructura como servicio… ¿Cuál es su visión sobre esta transformación? ¿Qué proyectos le parecen referentes?
La ingeniería de infraestructuras ha superado la fase de la mera estructura física para transformarse en un sistema dinámico de información y servicio. El enfoque ha cambiado del coste de construcción a la eficiencia operativa a largo plazo. Esta revolución se basa en tres pilares: la monitorización masiva de activos para el mantenimiento predictivo, la creación del gemelo digital, que simula el comportamiento de la infraestructura ante escenarios de estrés, y la adopción del concepto de infraestructura como servicio, que fomenta la colaboración público-privada para construir sistemas duraderos. El gemelo digital es la herramienta clave, ya que permite realizar ensayos virtuales de resiliencia y ampliación sin afectar al activo físico. España está a la vanguardia en la aplicación práctica de esta tecnología. Un ejemplo destacado es la gestión de los túneles de la red de carreteras de alta capacidad, donde la iluminación y la ventilación se ajustan dinámicamente en tiempo real. Otro caso inspirador es el del sector ferroviario, donde el modelado virtual se utiliza para gestionar activos críticos, como la catenaria y los puentes, y simular el impacto físico para anticiparse a la probabilidad de fallo.
En un entorno de alta inversión pública y necesidad de eficiencia, ¿cómo se está calculando y midiendo el ROI en infraestructuras? ¿Podría compartir ejemplos reales o estimaciones? ¿Qué factores lo están condicionando más?
La medición de la rentabilidad de la inversión pública se centra en el retorno social de la inversión, desvinculándose del retorno financiero privado. El cálculo se realiza mediante el análisis coste-beneficio socioeconómico, cuyo principal indicador es el valor actual neto social (VAN social). El mantenimiento preventivo es el segmento con mayor y más estable rentabilidad social; los informes técnicos demuestran que por cada euro invertido en conservación oportuna se evitan entre cuatro y cinco euros en costes de reparación o reconstrucción futura. En contraste, la alta velocidad ferroviaria genera una Tasa Interna de Retorno Social significativa (a menudo superior al 8 %), pero su rentabilidad financiera es insuficiente. La precisión del cálculo se ve comprometida por la sobreestimación recurrente de las previsiones de demanda en las fases iniciales de muchos proyectos. Otros factores críticos son la dificultad para valorar monetariamente las externalidades blandas y los retrasos en la ejecución de la obra, ya que estos elevan el coste final y reducen la rentabilidad esperada.
A raíz de las últimas iniciativas de Bruselas (como el plan para conectar capitales europeas por alta velocidad), ¿qué papel debería jugar España en el nuevo mapa europeo? ¿Estamos preparados o en riesgo de quedar fuera?
El impulso de Bruselas para consolidar la Red Transeuropea de Transporte otorga a España un doble papel estratégico: eje principal de conexión de alta velocidad para viajeros y plataforma logística clave para canalizar el tráfico de mercancías. Sin embargo, a pesar de tener una de las redes de alta velocidad más extensas, España corre el riesgo de quedar menos integrada en el mapa logístico por una barrera técnica: el uso mayoritario del ancho de vía ibérico. Esta diferencia limita la competitividad del transporte de mercancías por ferrocarril. Si no se completa la adecuación al ancho de vía internacional de los corredores Mediterráneo y Atlántico antes de las fechas límite, existe el riesgo de que las mercancías elijan rutas alternativas. Para evitar una menor integración, es necesario reingenierizar los procesos de licitación pública para agilizar la ejecución de la inversión y centrarla en finalizar estos corredores clave y crear los nodos logísticos interiores.
Pensando en todos los modos —carretera, ferrocarril, puertos, aeropuertos, redes logísticas y digitales—, ¿qué ejes o áreas infraestructurales deberían ser prioritarios para mejorar la competitividad y cohesión territorial en España?
La inversión estratégica para mejorar la competitividad y la cohesión territorial debe resolver los cuellos de botella y priorizar la seguridad. El primer eje ineludible se centra en la intermodalidad y la logística de mercancías. Es de máxima prioridad estratégica completar la adaptación de los corredores mediterráneo y atlántico al ancho de vía internacional. El segundo gran eje es la vivienda, cuya provisión masiva y asequible es crucial para la cohesión social y para facilitar la movilidad laboral en zonas de alta demanda. El tercer eje fundamental es la seguridad y el abastecimiento hídrico. La respuesta a la sequía estructural pasa por invertir en infraestructuras que no dependan de las precipitaciones, como la regeneración de aguas residuales mediante un tratamiento avanzado y la ampliación de las plantas desaladoras. También es crucial invertir en obras de defensa y drenaje en cuencas fluviales para proteger a las poblaciones de las avenidas extremas. El cuarto eje se centra en la cohesión a través de la calidad del servicio. Es fundamental saldar el grave déficit de conservación acumulado en la red de carreteras de titularidad autonómica y provincial, que son vitales para la vertebración de la España rural. En cuanto a la prioridad digital, el objetivo es cerrar la brecha y garantizar la cobertura universal de banda ancha ultrarrápida en todos los municipios.
La sostenibilidad ya no es discurso: se mide, se diseña y se exige en todas las fases del ciclo de vida.
El aumento de costes de materiales, la tramitación lenta o la falta de personal cualificado afectan a las infraestructuras. ¿Qué medidas urgentes propondría para desbloquear estos frenos?
La alta inversión pública se ve obstaculizada por tres frenos principales: la volatilidad de los costes, la complejidad administrativa y la necesidad de reforzar el talento. La medida más urgente para hacer frente a la volatilidad de los precios es implementar un sistema de revisión contractual objetivo, automático y no discrecional. Esta medida debe complementarse con la posibilidad de que la Administración adquiera con antelación materiales estratégicos para proyectos clave. Para combatir la lentitud en la tramitación, es imperativo crear Unidades de Gestión de Proyectos Estratégicos que actúen como ventanilla única y coordinen los plazos de licencias y expropiaciones entre las distintas administraciones. Por último, para abordar la falta de personal cualificado, la Administración debe ofrecer condiciones salariales y de progresión profesional más competitivas. Es crucial que la normativa de contratación pública flexibilice la valoración y permita que la calidad técnica y la experiencia del equipo pesen más que el precio en los concursos de servicios de ingeniería.
Si pudiera proponer tres decisiones inmediatas que mejoren las infraestructuras españolas a corto y medio plazo, ¿cuáles serían y por qué?
La mejora de las infraestructuras españolas a corto y medio plazo requiere tomar cuatro decisiones de alto impacto ineludibles. La primera es la reingeniería del modelo de financiación del mantenimiento. Hay que establecer un sistema de contratos programa plurianuales para la conservación de la red de carreteras de alta capacidad y de ferrocarril. La segunda decisión ineludible se centra en la ejecución estratégica y la interoperabilidad. Es urgente crear una unidad ejecutora especializada y con autonomía técnica que se encargue de gestionar de manera integral y acelerada los corredores ferroviarios Mediterráneo y Atlántico. Esta medida resolvería el cuello de botella técnico del ancho de vía y garantizaría el cumplimiento de los plazos exigidos por la Unión Europea para 2030. La tercera decisión debe abordar la gestión eficiente del suelo y la construcción de viviendas asequibles, simplificando los trámites urbanísticos y movilizando suelo público de manera inmediata para aumentar el parque de viviendas sociales. Por último, la cuarta decisión debe resolver los frenos de la gestión: la volatilidad de los costes y la falta de talento. Es imprescindible revisar automáticamente los precios de los contratos de obra pública. De forma complementaria, es necesario modificar la normativa de contratación pública para que, en los servicios de ingeniería, la calidad técnica y la experiencia del equipo humano pesen más que el precio ofertado.
Digital twins, mantenimiento predictivo e infraestructuras como servicio: el futuro ya está en marcha.
Os dejo una conversación donde se habla de estos temas.
En este vídeo se resumen algunas de las ideas principales sobre las infraestructuras en España.
De izquierda a derecha: Fermín Navarrina, Víctor Yepes, Iván Negrín, Tatiana García y Rasmus Rempling.
Hoy, 19 de diciembre de 2025, ha tenido lugar la defensa de la tesis doctoral de D. Iván Antonio Negrín Díaz, titulada “Metaheuristic optimization for the sustainable and resilient design of hybrid and composite frame building structures with advanced integrated modeling”, dirigida por los profesores Víctor Yepes y Moacir Kripka. La tesis ha obtenido la máxima calificación de sobresaliente «cum laude». A continuación, presentamos un breve resumen de la misma.
El cambio climático y la rápida expansión de las áreas urbanas han intensificado el impacto ambiental del sector de la construcción, responsable de cerca del 37 % de las emisiones globales de CO₂ y de más de un tercio del consumo energético mundial. Por tanto, mejorar la sostenibilidad y la resiliencia de las estructuras de edificios se ha convertido en una prioridad esencial, plenamente alineada con los Objetivos de Desarrollo Sostenible de las Naciones Unidas. Esta tesis doctoral aborda este reto mediante el desarrollo de un marco de diseño optimizado que permite obtener soluciones innovadoras, sostenibles y resilientes para estructuras porticadas.
El objetivo principal de la investigación es crear y validar metodologías avanzadas que integren tipologías estructurales híbridas y mixtas con estrategias de optimización de vanguardia apoyadas en modelos estructurales de alta fiabilidad. Para ello, se formulan problemas de optimización que consideran conjuntamente criterios económicos, ambientales, constructivos, de durabilidad y de seguridad estructural, e incorporan, además, aspectos frecuentemente ignorados, como la interacción suelo-estructura, la robustez frente al colapso progresivo y el desempeño ambiental a lo largo del ciclo de vida de la estructura. Entre los objetivos específicos, destacan los siguientes: evaluar metaheurísticas avanzadas y técnicas de optimización asistida por metamodelos; cuantificar los riesgos de modelos estructurales simplificados; integrar la resiliencia como restricción de diseño; valorar los beneficios de tipologías híbridas y mixtas; explorar estrategias de optimización multiobjetivo; y comparar enfoques de diseño basados en fases iniciales y en el ciclo de vida.
Los resultados muestran que las estrategias metaheurísticas avanzadas y asistidas por metamodelos (como BBO-CINS, enfoques basados en Kriging y Optimización Escalarizada de Pareto) superan claramente a los algoritmos tradicionales, ya que logran reducciones de hasta el 90 % en el coste computacional en problemas de un solo objetivo y mejoras de hasta el 140 % en la calidad del frente de Pareto en problemas de varios objetivos. Asimismo, se evidencia el riesgo de simplificar en exceso los modelos estructurales: omitir aspectos críticos, como la interacción suelo-estructura o los elementos secundarios (forjados, muros), puede distorsionar el diseño, comprometer la seguridad (por ejemplo, al subestimar la resistencia al colapso) y aumentar los impactos ambientales a largo plazo, debido al deterioro acelerado y a las mayores necesidades de mantenimiento. También se demuestra que, al incorporar la resiliencia como restricción de diseño en lugar de tratarla como un objetivo de optimización, es posible mejorar la robustez frente al colapso progresivo sin perjudicar la sostenibilidad y reducir la carga ambiental del diseño robusto en torno al 11 % al considerar elementos estructurales secundarios.

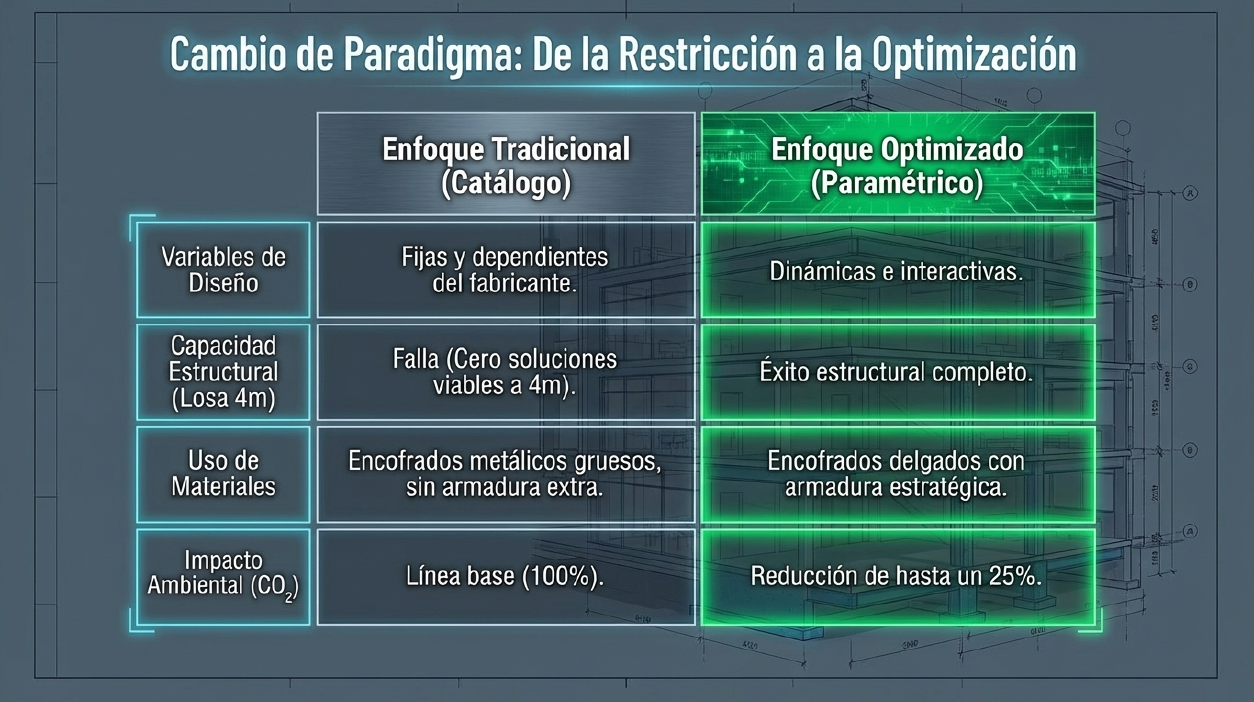

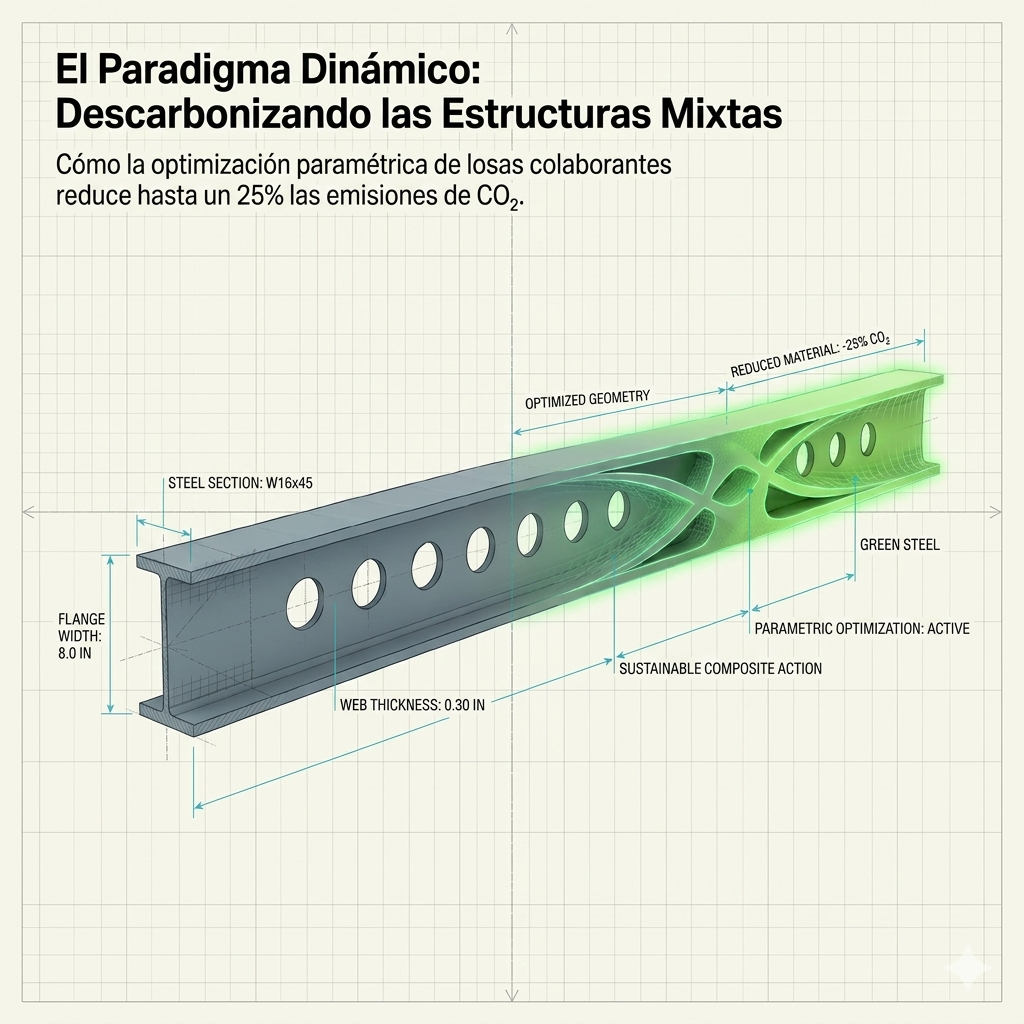

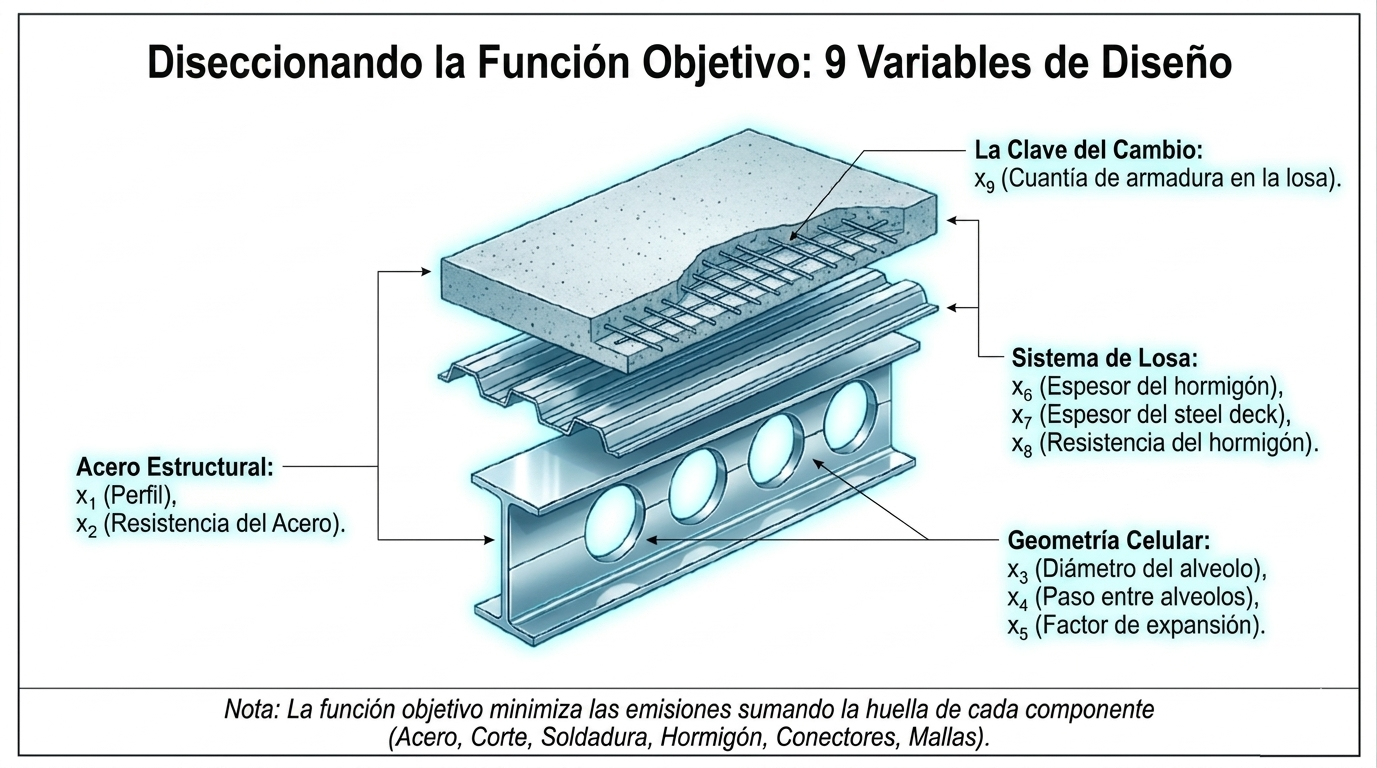

A nivel de componentes estructurales, la optimización de las vigas de acero soldadas confirmó las ventajas de la hibridación y de las geometrías variables, lo que dio lugar a la tipología Transversely Hybrid Variable Section (THVS), que reduce los costes de fabricación hasta en un 70 % respecto a las vigas I convencionales. Su integración en pórticos compuestos de hormigón armado y elementos THVS proporcionó mejoras adicionales en sostenibilidad, con reducciones del 16 % en emisiones y del 11 % en energía incorporada en las fases iniciales de diseño, y hasta un 30 % en emisiones de ciclo de vida en comparación con los sistemas tradicionales de hormigón armado. La inclusión de forjados y muros estructurales amplificó estos beneficios, reduciendo los impactos del ciclo de vida hasta en un 42 % respecto a configuraciones de pórticos en las que solo el esqueleto trabaja estructuralmente (omitiendo forjados y muros).
En conjunto, esta tesis demuestra que las metodologías de diseño basadas en la optimización, apoyadas en modelos estructurales realistas y en estrategias computacionales avanzadas, permiten concebir edificios que, al mismo tiempo, son más sostenibles y resilientes. Al resaltar las ventajas de las tipologías híbridas y mixtas e integrar la resiliencia sin comprometer la sostenibilidad, la investigación establece un marco claro para el diseño contemporáneo. Además, al enfatizar la optimización a lo largo de todo el ciclo de vida, ofrece una base metodológica sólida para impulsar una nueva generación de edificaciones alineadas con los objetivos globales de sostenibilidad y de acción climática.
Acaban de publicar nuestro artículo en la revista Environmental Impact Assessment Review (primer cuartil del JCR), en el que se propone un método directo y más riguroso para calcular el módulo de balasto en losas de cimentación, que incorpora un nuevo enfoque de seguridad y criterios de sostenibilidad para mejorar el diseño suelo-estructura.
Este trabajo se enmarca dentro del proyecto de investigación RESILIFE, que dirijo como investigador principal, junto con el profesor Julián Alcalá, en la Universitat Politècnica de València.
En las últimas décadas, el diseño de cimentaciones ha evolucionado hacia soluciones más seguras, eficientes y sostenibles. Sin embargo, el módulo de balasto vertical (Ks), uno de los parámetros más utilizados en la modelización del contacto suelo-estructura, sigue empleándose en muchos proyectos como si se tratara de una propiedad intrínseca del terreno. El artículo analizado sugiere un cambio de paradigma en esta práctica, al introducir un método directo para estimar Ks a partir de la relación carga-asentamiento, así como un nuevo marco de seguridad orientado al diseño sostenible. Esta aportación es especialmente relevante en el caso de las cimentaciones tipo losa, habituales en edificios y estructuras industriales.
El estudio parte de una cuestión fundamental: ¿cómo se puede estimar de forma rigurosa el módulo de balasto vertical (Ks) en losas de cimentación, considerando parámetros geotécnicos habitualmente ignorados y, al mismo tiempo, integrando criterios de sostenibilidad y seguridad en el diseño?
Esta cuestión surge de las deficiencias detectadas en los métodos indirectos y semidirectos que se emplean comúnmente, ya que no consideran aspectos clave como la profundidad de la influencia o los efectos de compensación de cargas.
Los autores desarrollan una metodología directa que combina varias herramientas avanzadas de análisis geotécnico:
Teoría del semiespacio elástico para representar el comportamiento del terreno.
Análisis de asientos por capas, con el fin de capturar la variabilidad en profundidad.
Mecánica de consolidación basada en ensayos edométricos, que permite incorporar la respuesta deformacional del suelo bajo carga.
Consideración explícita de la profundidad de la influencia y de la compensación de cargas, factores que rara vez se incluyen en los métodos tradicionales.
Con este planteamiento, se obtiene directamente un valor de Ks coherente con los principios de la energía elástica y adecuado para modelos avanzados de interacción suelo-estructura. El valor resultante, 5,30 MN/m³, se sitúa entre los límites inferiores y superiores calculados, lo que confirma la consistencia del método.
El estudio no se limita al aspecto puramente geotécnico, sino que también integra una evaluación de la sostenibilidad del ciclo de vida de tres alternativas de losa de hormigón armado. Para ello, combina un proceso jerárquico analítico neutrosófico (NAHP-G) con el método de decisión multicriterio ELECTRE III, considerando dimensiones estructurales, ambientales y socioeconómicas.
Además, se introduce un coeficiente de seguridad específico para Ks, calibrado para considerar la variabilidad espacial del subsuelo y mejorar el diseño en términos de servicio.
Los resultados del trabajo son especialmente significativos:
El método directo permite obtener un Ks más representativo del comportamiento real del terreno y de la losa bajo carga.
El nuevo coeficiente de seguridad proporciona un diseño más fiable y coherente con la incertidumbre del subsuelo.
Se logra una mejora de 2,5 veces en el índice de seguridad social y una reducción del 50 % en los impactos ambientales respecto a metodologías convencionales.
El estudio redefine Ks como una variable de diseño, no como una constante del suelo, corrigiendo así décadas de uso inapropiado en la ingeniería geotécnica.
Las conclusiones del artículo tienen un impacto directo en la práctica profesional:
Mejora del diseño de losas: el método permite ajustar mejor los modelos numéricos y evitar tanto el sobredimensionamiento como los fallos por asientos excesivos.
Integración de la sostenibilidad en fases tempranas del proyecto: el marco NAHP-G + ELECTRE IS proporciona una herramienta objetiva para comparar alternativas de cimentación no solo por criterios técnicos, sino también por criterios ambientales y sociales.
Mayor seguridad y fiabilidad: el nuevo coeficiente de seguridad para Ks ayuda a gestionar la incertidumbre y aumenta los márgenes de seguridad de forma cuantificada.
Aplicación en proyectos con elevada heterogeneidad del terreno: el enfoque resulta especialmente útil en suelos con variabilidad marcada, donde los métodos simplificados generan resultados poco fiables.
La Universitat Politècnica de València (UPV) ha obtenido un reconocimiento destacado europeo al ganar el premio al mejor proyecto en la categoría «AI for Sustainable Development» de la European Universities Competition on Artificial Intelligence, organizada por la HAW Hamburg.
El trabajo galardonado, desarrollado en el ICITECH por el doctorando Iván Negrín, demuestra cómo la inteligencia artificial puede transformar el diseño estructural para hacerlo más sostenible y resiliente, con reducciones de hasta un 32 % en la huella de carbono respecto a los sistemas convencionales. Este logro posiciona a la UPV como un referente europeo en innovación ética e impacto y reafirma su compromiso con la búsqueda de soluciones frente al cambio climático y al desarrollo insostenible.
El trabajo se enmarca en el proyecto de investigación RESILIFE, que dirijo como investigador principal en la Universitat Politècnica de València. La tesis doctoral de Iván la dirigen los profesores Víctor Yepes y Moacir Kripka.
Introducción: El dilema de la construcción moderna.
La industria de la construcción se enfrenta a un reto monumental: edificar las ciudades del futuro sin agotar los recursos del presente. El enorme impacto medioambiental de los materiales y procesos tradicionales, especialmente las emisiones de CO₂, es uno de los problemas más acuciantes de nuestra era.
¿Y si la solución a este problema no radicara en un nuevo material milagroso, sino en una nueva forma de pensar? ¿Y si la inteligencia artificial (IA) pudiera enseñarnos a construir de manera mucho más eficiente y segura?
Esa es precisamente la hazaña que ha logrado un innovador proyecto de la Universitat Politècnica de València (UPV). Su enfoque es tan revolucionario que acaba de ganar un prestigioso premio europeo, lo que demuestra que la IA ya no es una promesa, sino una herramienta tangible para la ingeniería sostenible.
Clave 1: una innovación europea premiada al más alto nivel.
Este no es un proyecto académico cualquiera. La investigación, dirigida por el doctorando Iván Negrín del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) de la UPV, ha recibido el máximo reconocimiento continental.
Inicialmente seleccionado como uno de los diez finalistas, el proyecto tuvo que defenderse en una presentación final ante un jurado de expertos. Tras la deliberación del jurado, el proyecto fue galardonado como el mejor en la categoría «AI for Sustainable Development Projects» de la competición «European Universities Competition on Artificial Intelligence to Promote Sustainable Development and Address Climate Change», organizada por la Universidad de Ciencias Aplicadas de Hamburgo (HAW Hamburg). Este reconocimiento consolida la reputación del proyecto en el ámbito de la innovación europea.
Clave 2: adiós al CO₂: reduce la huella de carbono en más del 30 %.
El resultado más impactante de esta investigación es su capacidad para abordar el principal problema medioambiental del sector de la construcción: las emisiones de carbono. La plataforma de diseño asistido por IA puede reducir la huella de carbono de los edificios de manera significativa.
En concreto, consigue una reducción del 32 % de la huella de carbono en comparación con los sistemas convencionales de hormigón armado, que ya habían sido optimizados. Esta reducción abarca todo el ciclo de vida del edificio, desde la extracción de materiales y la construcción hasta su mantenimiento y su eventual demolición.
En un sector tan difícil de descarbonizar, un avance de esta magnitud, impulsado por un diseño inteligente y no por un nuevo material, supone un cambio de paradigma fundamental para la ingeniería sostenible.
Clave 3: Rompe el mito: más sostenible no significa menos resistente.
Uno de los aspectos más revolucionarios del proyecto es la forma en que resuelve un conflicto histórico en ingeniería: la sostenibilidad frente a la resiliencia. La IA ha superado la barrera que obligaba a elegir entre usar menos material para ser sostenible o más material para ser resistente.
En una primera fase, el modelo optimizó estructuras mixtas de acero y hormigón (denominadas técnicamente RC-THVS) para que fueran altamente sostenibles, aunque con una resiliencia baja. Lejos de detenerse, la IA iteró sobre su propio diseño y, en una evolución posterior (RC-THVS-R), logró una solución altamente sostenible y resiliente frente a eventos extremos.
La metodología desarrollada permite compatibilizar la sostenibilidad y la resiliencia, superando el tradicional conflicto entre ambos objetivos.
Clave 4: Ahorro desde los cimientos. Menos costes, energía y materiales.
Los beneficios de esta IA no solo benefician al planeta, sino también al bolsillo y a la eficiencia del proyecto. La optimización inteligente de las estructuras se traduce en ahorros tangibles y medibles desde las primeras fases de la construcción.
Los datos demuestran un ahorro significativo en múltiples frentes:
-16 % de energía incorporada.
-6 % de coste económico.
– Reducción del 17 % de las cargas transmitidas a columnas y cimentaciones.
Este último punto es clave. Una menor carga en los cimientos no solo supone un ahorro directo de materiales, sino que tiene un efecto cascada en materia de sostenibilidad: al usar menos hormigón, se reduce la cantidad de cemento empleado, uno de los principales generadores de CO₂ a nivel mundial.
Clave 5: un enfoque versátil para las ciudades del futuro (y del presente).
La aplicación de esta metodología no se limita a los grandes edificios de nueva construcción. Su versatilidad la convierte en una herramienta estratégica para el desarrollo urbano integral.
Puede aplicarse a infraestructuras de transporte, como puentes y pasarelas, para minimizar su impacto ambiental. También es fundamental para la rehabilitación de estructuras existentes, ya que permite optimizar su seguridad y reducir las emisiones asociadas a los refuerzos.
Este enfoque se alinea con los Objetivos de Desarrollo Sostenible (ODS) de la ONU, concretamente con los ODS 9 (Industria, innovación e infraestructura), 11 (Ciudades y comunidades sostenibles) y 13 (Acción por el clima).
Conclusión: construyendo un futuro inteligente.
Este proyecto de la UPV demuestra que la inteligencia artificial ha dejado de ser una tecnología futurista para convertirse en una herramienta imprescindible en la ingeniería civil. Ya no se trata de promesas, sino de soluciones prácticas que resuelven problemas reales, medibles y urgentes.
La capacidad de diseñar estructuras más baratas, ecológicas, seguras y resistentes abre un nuevo capítulo en la construcción.
¿Estamos a las puertas de una nueva era en la ingeniería en la que la sostenibilidad y la máxima seguridad ya no son objetivos contrapuestos, sino aliados inseparables gracias a la inteligencia artificial?
En futuros artículos, explicaremos con más detalle el contenido de este proyecto ganador. De momento, os dejo una conversación que lo explica muy bien y un vídeo que resume lo más importante. Espero que os resulte interesante.
Os dejo un documento resumen, por si queréis ampliar la información.
Figura 1. Control del nivel freático. https://www.flickr.com/photos/wsdot/4997287082/
En este artículo se analiza un documento anexo al final: una guía formal de drenaje que detalla las lecciones aprendidas durante un proyecto de ingeniería civil excepcionalmente complejo en Christchurch (Nueva Zelanda), que se llevó a cabo de 2011 a 2016 tras un terremoto. Proporciona un marco para evaluar, diseñar e implementar el drenaje en programas de reconstrucción de infraestructuras o de recuperación tras desastres naturales, con énfasis en las prácticas de construcción y la geología local.
La guía examina diversos sistemas de control del nivel freático, como sumideros, sistemas de well-points y pozos, y ofrece criterios para seleccionar los métodos según la permeabilidad del suelo y la profundidad de la excavación. Además, establece un sistema para determinar la categoría de riesgo de un proyecto de drenaje y describe las medidas necesarias para mitigar los efectos ambientales y prevenir la subsidencia del terreno.
1.0 Introducción y principios fundamentales.
1.1 La importancia crítica del control del agua subterránea.
El control del nivel freático es un factor determinante para el éxito de cualquier proyecto de construcción que implique excavaciones. Una gestión inadecuada o la ausencia de un control efectivo puede comprometer gravemente la estabilidad de las excavaciones, la integridad de las estructuras permanentes y, en última instancia, la viabilidad económica y temporal del proyecto. El agua subterránea no controlada puede generar riesgos geotécnicos significativos, como la tubificación (piping), que es la erosión interna del suelo por el flujo de agua; el levantamiento del fondo (uplift), causado por presiones ascendentes que superan el peso del suelo en la base de la excavación, y una reducción general de la estabilidad del suelo, que puede provocar fallos en los taludes. Este manual recopila las lecciones aprendidas durante el programa de reconstrucción de la infraestructura de Christchurch (SCIRT), en el que la gestión del agua subterránea en condiciones geotécnicas complejas y tras el sismo fue un desafío diario y crítico para el éxito del proyecto. Estos fenómenos no solo suponen una amenaza para la seguridad de los trabajadores, sino que también pueden ocasionar daños en infraestructuras adyacentes y provocar retrasos y sobrecostes considerables.
Figura 2. Rotura de fondo o tapozano
1.2. Propósito y alcance del manual.
El manual proporciona una guía práctica y un proceso normalizado para evaluar, seleccionar, diseñar y monitorizar los sistemas de drenaje en obras de construcción. Con base en las enseñanzas extraídas de proyectos de infraestructura complejos, este documento pretende dotar a los ingenieros y gerentes de proyecto de las herramientas necesarias para prever y gestionar los desafíos relacionados con el nivel freático. El objetivo final es reducir los costes y los retrasos asociados a problemas imprevistos mediante una planificación proactiva y un diseño técnico riguroso de las obras temporales de drenaje.
Este manual aborda el ciclo completo de la gestión del agua subterránea en la construcción e incluye:
El contexto geológico y su influencia directa en las estrategias de desagüe.
Los sistemas de control del nivel freático disponibles, sus aplicaciones y limitaciones.
La mitigación de los efectos ambientales y el cumplimiento de las normativas vigentes.
Un marco para la evaluación sistemática de riesgos y la planificación de contingencias.
El documento se centra principalmente en los métodos de control del nivel freático, que consisten en interceptar y extraer el agua subterránea mediante bombeo. También se mencionan brevemente los procedimientos de contención, como las tablestacas o los muros pantalla, que buscan bloquear el flujo de agua hacia la excavación.
Figura 3. Combinación de pantallas con (a) bombeo convencional o (b) barreras horizontales. Adaptado de Cashman y Preene (2012)
1.3. Importancia del contexto geológico.
Análisis de acuíferos: una comprensión fundamental de la hidrogeología del emplazamiento es el pilar de cualquier diseño de un drenaje. Es crucial identificar la naturaleza de los acuíferos presentes, ya sean confinados, no confinados o artesianos. La fuente del agua (por ejemplo, la infiltración de lluvia o la recarga de un río) y la presión a la que se encuentra determinan directamente la selección y la eficacia del sistema de drenaje. Por ejemplo, un acuífero confinado o artesiano puede ejercer una presión ascendente significativa, lo que requiere métodos de control más robustos que los de un simple acuífero no confinado. Este conocimiento también es importante para planificar y evitar impactos no deseados en el entorno, como la afectación de pozos de agua cercanos o la inducción de asentamientos en estructuras adyacentes.
Análisis del perfil del suelo: el comportamiento del agua subterránea está intrínsecamente ligado a las propiedades del suelo. La permeabilidad del suelo, es decir, su capacidad para permitir el paso del agua, es el factor más crítico, ya que determina la facilidad con la que se puede extraer agua mediante bombeo.
Gravas y arenas limpias: son altamente permeables y ceden agua con facilidad, pero pueden generar grandes caudales de entrada.
Limos y arcillas: presentan baja permeabilidad, ceden agua muy lentamente y son susceptibles a la consolidación y al asentamiento cuando se reduce la presión del agua.
Suelos estratificados: la presencia de capas alternas de alta y baja permeabilidad puede crear condiciones complejas, como acuíferos colgados, que requieren un diseño cuidadoso para su drenaje eficaz.
Síntesis de los desafíos geotécnicos: la interacción entre la geología local y las actividades de construcción genera una serie de desafíos específicos que deben anticiparse.
Tabla 1: Desafíos geotécnicos comunes y sus implicaciones.
Desafío geotécnico
Implicaciones para las operaciones de drenaje
Presencia de turba y suelos orgánicos
Estos suelos tienen un alto contenido de agua y son muy compresibles. El drenaje puede provocar asentamientos significativos y dañar la infraestructura cercana. Por ello, es necesario realizar una evaluación de riesgos muy cuidadosa y un seguimiento de los asentamientos.
Gravas superficiales
Las capas de grava poco profundas pueden complicar la instalación de sistemas como los well-points y generar volúmenes de entrada de agua muy elevados que superen la capacidad de los sistemas de bombeo estándar.
Riesgo de encontrar condiciones artesianas
La intercepción de un acuífero artesiano puede provocar un flujo de agua incontrolado hacia la excavación, lo que conlleva un riesgo de inundación, levantamiento del fondo y fallo catastrófico. Por ello, es necesario realizar una investigación geotécnica exhaustiva y elaborar un plan de contingencia robusto.
Niveles freáticos variables
Los niveles freáticos pueden fluctuar estacionalmente o en respuesta a eventos de lluvia. El diseño debe ser capaz de manejar el nivel freático más alto esperado, considerando que las variaciones estacionales en Christchurch pueden alcanzar hasta 3 metros.
Por lo tanto, la comprensión profunda del contexto geológico es el primer paso indispensable para realizar una evaluación sistemática de los riesgos y diseñar un sistema de control del nivel freático adecuado.
2.0 Evaluación previa a la construcción y al análisis de riesgos.
2.1 La fase crítica de planificación.
La fase previa a la construcción ofrece la oportunidad más rentable para identificar, analizar y mitigar los riesgos asociados al drenaje de aguas subterráneas. Una evaluación rigurosa en esta etapa permite diseñar adecuadamente las obras temporales, evitar fallos durante la ejecución y realizar una asignación presupuestaria precisa, lo que evita sobrecostos y retrasos imprevistos. Aunque un diseño proactivo suponga una inversión inicial, casi siempre resulta un ahorro global para el proyecto.
2.2 Pasos clave para el diseño del drenaje.
Desarrollo del modelo geotécnico: para diseñar un control del nivel freático eficaz, es esencial construir un modelo conceptual del subsuelo. Este proceso debe ser dirigido por un técnico competente y consta de los siguientes pasos:
Revisión de estudios previos: consultar fuentes de información existentes como mapas geológicos, bases de datos geotécnicas, investigaciones previas en la zona y fotografías aéreas.
Evaluación de la permeabilidad: utilizar la información disponible para estimar preliminarmente la permeabilidad de las diferentes capas del suelo.
Evaluación de riesgos inicial: realizar una evaluación de alto nivel sobre la posible presencia de suelos o aguas subterráneas contaminadas, la probabilidad de encontrar grava a poca profundidad y el riesgo de que haya condiciones artesianas.
Decisión sobre investigaciones adicionales: en función de la complejidad y el perfil de riesgo del proyecto, se debe determinar si la información existente es suficiente o si se requieren investigaciones de campo específicas (por ejemplo, sondeos o ensayos de permeabilidad) para definir adecuadamente el modelo del terreno.
Técnicas para determinar la permeabilidad: la permeabilidad es el parámetro clave que guía el diseño del control del nivel freático. La siguiente tabla resume los métodos disponibles para su determinación, ordenados aproximadamente por coste y fiabilidad.
Método
Descripción
Aplicabilidad
Coste y fiabilidad relativa
1. Empírico (registros de sondeo)
Se asignan valores de permeabilidad basados en las descripciones de los suelos obtenidas de los registros de perforación, que se comparan con valores típicos de referencia.
Útil para evaluaciones preliminares y proyectos de bajo riesgo.
Coste: el más bajo (solo horas de diseño).
Fiabilidad: baja; solo proporciona un orden de magnitud.
2. Empírico (método de Hazen)
Estimación de la permeabilidad a partir de las curvas de distribución granulométrica del suelo.
Aplicable solo si se cuenta con ensayos de granulometría en suelos arenosos.
Coste: bajo si los datos ya existen; de lo contrario, requiere muestreo y ensayos de laboratorio.
Fiabilidad: baja a moderada.
3. Ensayo de laboratorio (carga constante)
Mide el flujo de agua a través de una muestra de suelo bajo un gradiente hidráulico constante.
Adecuado para suelos con permeabilidades relativamente altas (10⁻² a 10⁻⁵ m/s), como arenas y gravas.
Coste: relativamente bajo, pero requiere la obtención de muestras inalteradas.
Fiabilidad: moderada, pero puede no ser representativa de la masa de suelo a gran escala.
4. Ensayo de laboratorio (consolidación/triaxial)
Mide la permeabilidad como parte de ensayos de consolidación o de ensayos triaxiales.
Adecuado para suelos de baja permeabilidad (≤ 10⁻⁶ m/s), como los limos y las arcillas.
Coste: relativamente bajo, pero requiere muestras inalteradas.
Fiabilidad: moderada, sujeta a las mismas limitaciones que el ensayo de carga constante.
5. Ensayo de carga instantánea (slug test)
Se induce un cambio rápido en el nivel del agua en un pozo o piezómetro y se mide la velocidad de recuperación del nivel.
Realizado in situ en la zona saturada. Puede ser demasiado rápido para suelos muy permeables.
Coste: menor que el de un ensayo de bombeo.
Fiabilidad: Proporciona una indicación de la permeabilidad local alrededor del pozo, pero no a escala de sitio.
6. Ensayo de bombeo
Se bombea agua desde un pozo a un caudal constante y se mide el abatimiento del nivel freático en el pozo de bombeo y en pozos de observación cercanos.
Proporciona datos a gran escala y es adecuado para proyectos de desagüe profundos o de larga duración.
Coste: el más alto y el que consume más tiempo (dura de 24 horas a 7 días).
Fiabilidad: la más alta, ya que mide la respuesta del acuífero a una escala representativa de las condiciones reales del proyecto.
2.3 Metodología de evaluación de riesgos
Puntuación de riesgos: Para estandarizar el nivel de análisis y supervisión requerido, se propone un sistema de puntuación de riesgos, desarrollado y probado durante el programa SCIRT, que categoriza cada proyecto de control del nivel freático. Este enfoque permite asignar los recursos de diseño de manera proporcional al riesgo identificado, de modo que los proyectos de alta complejidad reciben la atención de especialistas y los de bajo riesgo pueden gestionarse mediante prácticas normalizadas.
Matriz de categorización de riesgos: el número de categoría de riesgo (RCN) se calcula multiplicando las puntuaciones asignadas a seis áreas de riesgo clave (RCN = A x B x C x D x E x F), tal y como se muestra en la siguiente tabla:
A: Profundidad de excavación
Puntuación
B: Agua subterránea
Puntuación
C: Condiciones del terreno
Puntuación
< 2 m
1
No se requiere abatimiento
0
Suelos competentes sin necesidad de soporte temporal
1
2 – 3 m
2
Abatimiento < 1 m requerido
1
Limos y arcillas de baja permeabilidad
2
3 – 6 m
6
Abatimiento 1 – 3 m requerido
2
Arenas limosas
3
6 – 15 m
10
Abatimiento 3 – 6 m requerido
5
Turba y suelos orgánicos
3
> 15 m
12
Influencia en cuerpos de agua superficial
7
Intercepta gravas de moderada a alta permeabilidad
6
Abatimiento > 6 – 9 m requerido
10
Arenas fluidas
10
Intercepta acuífero artesiano
10
Suelos contaminados
10
Agua subterránea contaminada
10
D: Duración del drenaje
Puntuación
E: Coste de componentes del proyecto influenciados por el drenaje
Puntuación
F: Efectos en servicios, infraestructuras y propiedades adyacentes
Puntuación
Excavación abierta por 1 – 2 días
1
< $0.1M
1
Sitio sin construcciones
1
Excavación abierta < 1 semana
2
$0.1M a $0.5M
2
Vía local
2
Excavación abierta por 1 – 4 semanas
3
$0.5M a $1M
3
Vía arterial principal o secundaria
3
Excavación abierta por 1 – 6 meses
4
$1M a $5M
4
Propiedad privada a una distancia menor que la altura de la excavación o estructuras adyacentes sobre pilotes
3
Excavación abierta > 6 meses
5
> $5M
5
Autopista
4
Vías férreas
4
Estructuras históricas con cimentaciones superficiales
4
Infraestructura crítica vulnerable a asentamientos
5
Nota:El Número de Categoría de Riesgo (RCN) se calcula como el producto de las puntuaciones de las 6 áreas (A x B x C x D x E x F).
Niveles de acción de diseño recomendados: una vez calculado el RCN, la siguiente tabla define las acciones mínimas de diseño que deben llevarse a cabo.
Número de categoría de riesgo (RCN)
Consecuencia del riesgo
Acciones mínimas de diseño recomendadas
0 – 10
Bajo
• No se requiere un estudio de drenaje específico para el proyecto.
• Implementar el sistema de control del nivel freático basado en la experiencia local previa.
11 – 75
Medio
• Realizar un estudio de escritorio de alto nivel para evaluar las condiciones del terreno y los riesgos de drenaje.
• Seleccionar métodos de control de nivel freático apropiados considerando restricciones y riesgos.
• Realizar cálculos manuales simples para verificar la idoneidad del diseño de las obras temporales.
76 – 2,500
Alto
• Realizar un estudio de escritorio detallado.
• Confirmar las condiciones del terreno y la granulometría mediante al menos un sondeo.
• Realizar cálculos de diseño de drenaje (de simples a complejos según corresponda).
• Desarrollar e implementar un plan de control de asentamientos simple si es necesario.
• Controlar de cerca los sólidos en suspensión durante la descarga.
2,500 – 187,500
Muy Alto
• Revisar un informe geotécnico detallado.
• Contratar a un técnico cualificado y experimentado para brindar asesoramiento profesional.
• Realizar investigaciones de campo adicionales (p. ej., ensayos de permeabilidad, ensayos de bombeo).
• Desarrollar e implementar un plan de control de asentamientos.
• Realizar inspecciones de la condición de las propiedades adyacentes antes de comenzar los trabajos.
Una vez evaluado el riesgo y definido el nivel de diseño requerido, el siguiente paso es comprender en detalle las prácticas y metodologías de drenaje disponibles para su ejecución en campo.
3.0 Métodos y prácticas de control del nivel freático
3.1 Introducción a las metodologías
Los métodos de control del nivel freático más comunes en la construcción se basan en la extracción de agua del subsuelo para reducir dicho nivel. La elección del método más adecuado es una decisión técnica que depende fundamentalmente de las condiciones del suelo, la profundidad de la excavación, el caudal de agua previsto y los objetivos específicos del proyecto. Cada método tiene sus propias ventajas y limitaciones, que deben evaluarse cuidadosamente.
Descripción y aplicación: el bombeo desde sumideros es el método más simple y, a menudo, el más económico. Consiste en excavar zanjas o pozos (sumideros) en el punto más bajo de la excavación para que el agua subterránea fluya por gravedad hacia ellos y, desde allí, sea bombeada y evacuada. Este método es efectivo en suelos con permeabilidad alta o moderada, como las gravas y las arenas gruesas. Su principal limitación es que el agua fluye hacia la excavación antes de ser controlada, lo que puede causar inestabilidad en los taludes y en el fondo. Existe un alto riesgo de tubificación (piping) y de arrastre de finos, lo que puede provocar asentamientos y generar una descarga de agua cargada de sedimentos que requiere un tratamiento exhaustivo.
Requisitos de diseño e instalación: para que un sumidero sea eficaz, debe cumplir los siguientes requisitos:
Profundidad: Suficiente para drenar la excavación y permitir la acumulación de sedimentos sin afectar la toma de la bomba.
Tamaño: Mucho mayor que el de la bomba para facilitar la limpieza y el mantenimiento.
Filtro: El sumidero debe estar protegido con una tubería ranurada o perforada, rodeada de grava gruesa (20-40 mm) para evitar la succión de partículas finas del suelo.
Acceso: Debe permitir la retirada de las bombas para el mantenimiento y la limpieza periódica de los sedimentos acumulados.
Como mejor práctica, se recomienda sobreexcavar el fondo del sumidero y rellenarlo con material grueso para elevar la entrada de la bomba y minimizar la movilización de partículas finas.
Figura 4. Esquema de sumidero y bomba de achique para pequeñas excavaciones, basado en Powers (1992).
Análisis comparativo
Ventajas
Inconvenientes
• Coste relativamente bajo.
• Moviliza sedimentos del terreno, lo que requiere tratamiento de la descarga.
• Equipos móviles y fáciles de instalar y operar.
• No puede utilizarse en «arenas fluidas».
• Solo opera durante los trabajos de construcción.
• Tiene un alto potencial de liberar sedimentos en el medio ambiente y es el método más común para incumplir las condiciones de los permisos ambientales.
Descripción y aplicación: un sistema de well-points consiste en una serie de tubos de pequeño diámetro (aproximadamente 50 mm) con una sección ranurada en el extremo inferior. Estos tubos se instalan en el terreno a intervalos regulares. Estos tubos, también denominados «puntas de lanza», se conectan a un colector principal, que, a su vez, está conectado a una bomba de vacío. La bomba crea un vacío en el sistema que extrae el agua del subsuelo.
Este método es particularmente efectivo en arenas o suelos con capas de arena. Su principal limitación es la altura de succión, que en condiciones cercanas al nivel del mar es de hasta 8 metros. Para excavaciones más profundas, sería necesario utilizar sistemas escalonados en las bermas.
Consideraciones de diseño
Espaciamiento: el espaciamiento entre los pozos de extracción (que suele oscilar entre 0,6 y 3 m) depende de la permeabilidad del suelo, de la geometría de la excavación y del abatimiento requerido. Cuanto más permeable es el suelo, menor debe ser el espaciamiento.
Paquetes de filtro: en suelos finos o estratificados, es crucial instalar un paquete de filtro (generalmente, arena de textura media a gruesa) alrededor de cada pozo de extracción. Así se evita el bombeo de finos y se crea una ruta de drenaje vertical más eficiente.
Figura 5. Componentes del sistema. Cortesía de ISCHEBECK. http://www.ischebeck.es/assets/wp-content/uploads/agotamiento_agua/Cat%C3%A1logo%20Wellpoint%2016022012.pdf
Análisis comparativo
Ventajas
Inconvenientes
• Descarga limpia: Una vez establecido, el sistema extrae agua limpia que requiere poco o ningún tratamiento.
• El desagüe debe realizarse muy cerca del área de trabajo.
• Abatimiento localizado del nivel freático, lo que resulta en menores volúmenes de descarga.
• Funciona mejor en suelos uniformes.
• La instalación puede ocupar un espacio considerable en el entorno vial.
• Requiere experiencia para una instalación y colocación efectivas.
• Potencial de rendimiento (caudal) y de abatimiento limitados por la altura de succión.
3.4 Pozos de bombeo profundo (dewatering wells)
Descripción y aplicación: los pozos de bombeo profundo son pozos perforados de mayor diámetro y profundidad que los well-points y están equipados con una bomba sumergible. Se trata de un sistema de ingeniería que debe ser diseñado por un especialista. Cada pozo incluye componentes clave, como una rejilla dimensionada para el terreno, un paquete de filtro diseñado específicamente y un sello anular en la superficie para evitar la recarga superficial.
Este método es adecuado para excavaciones grandes, profundas o de larga duración y puede manejar grandes caudales de agua.
Consideraciones de diseño: el diseño de un sistema de pozos profundos requiere un análisis detallado de los siguientes parámetros:
Profundidad y diámetro del pozo: el diámetro debe ser suficiente para alojar la bomba necesaria y la profundidad debe ser significativamente mayor que el abatimiento deseado.
Tamaño de la ranura de la rejilla: se diseña en función del tamaño de grano del suelo o del material filtrante para maximizar la entrada de agua y minimizar la entrada de partículas finas.
Diseño del filtro: el filtro granular que rodea la rejilla es fundamental para evitar que los materiales finos del acuífero migren hacia el pozo.
Distancia entre pozos: Los pozos se espacian típicamente entre 10 y 50 metros. Su diseño es complejo, ya que se basa en la interacción entre los conos de abatimiento de cada pozo.

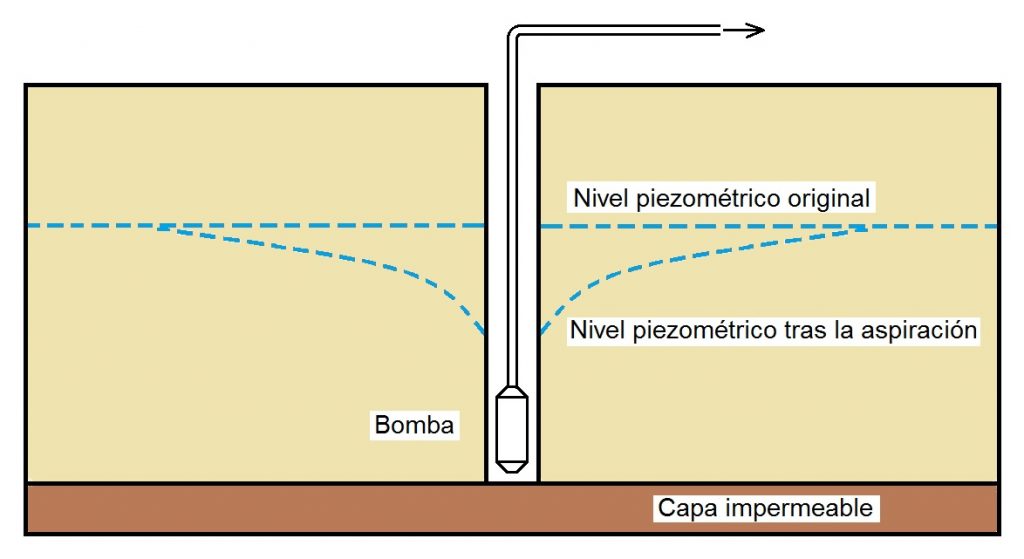

Figura 6. Agotamiento profundo del nivel freático mediante un pozo filtrante. Elaboración propia basado en Pérez Valcárcel (2004).
Análisis comparativo
Ventajas
Inconvenientes
• Ideal para excavaciones de gran envergadura y proyectos de larga duración.
• Si se extrae más agua de la necesaria, puede afectar a un área mayor de la prevista, lo que puede causar problemas de asentamiento en suelos compresibles (por ejemplo, turba).
• Descarga limpia una vez que el pozo está desarrollado correctamente.
• Puede requerir un tiempo de preparación más largo para lograr el abatimiento del nivel freático.
• Alta capacidad de bombeo, superando problemas de variabilidad del suelo.
• Se requiere un mayor nivel de diseño, planificación y ensayos de campo, como los ensayos de bombeo.
• Puede instalarse fuera del área de trabajo directa, liberando espacio en las zonas congestionadas.
• Las bombas sumergibles son mucho más silenciosas, ideales para áreas sensibles al ruido.
Tras describir los métodos individuales, el siguiente paso lógico es proporcionar una guía clara para seleccionar el sistema más apropiado para cada situación en el campo.
4.0 Selección del método apropiado
4.1 Una decisión estratégica
La elección del sistema de control del nivel freático adecuado es una decisión estratégica que debe equilibrar la eficacia técnica, el coste de implementación y de operación y el impacto ambiental potencial. Una elección informada no se basa en la intuición, sino en la recopilación y el análisis de datos específicos del emplazamiento. Una elección incorrecta puede provocar un rendimiento deficiente, sobrecostes y retrasos significativos en el proyecto.
4.2 Datos clave para la decisión
Para tomar una decisión fundamentada sobre el método de drenaje, es imprescindible recopilar la siguiente información:
Perfil y tipo de suelo, incluyendo la permeabilidad de cada estrato.
Dimensiones de la excavación: ancho, largo y profundidad.
Nivel freático existente, así como el nivel al que se necesita bajar (abatimiento requerido).
Método de excavación y soporte propuesto: por ejemplo, taludes abiertos o tablestacas.
Proximidad a estructuras existentes, cursos de agua y otras infraestructuras sensibles.
4.3 Matriz de decisión
La siguiente tabla sirve de guía para seleccionar una metodología de drenaje según el tipo de suelo predominante.
Guía para la selección de métodos de drenaje según el tipo de suelo.
Tipo de suelo
Tasa de flujo de agua subterránea
Posibles problemas
Metodología de drenaje recomendada
Gravas / cantos
Alta
Se requieren grandes flujos de agua que pueden provenir de pozos profundos para excavaciones profundas o de sumideros para excavaciones superficiales.
Pozos de bombeo profundo y de bombeo desde sumideros.
Arena
Baja a media
Baja estabilidad de la zanja si se permite que la arena fluya hacia la excavación (arena fluida).
Sistemas well-point.
Limo
Baja
Estabilidad variable y bajo rendimiento de agua, lo que puede requerir un espaciado muy reducido de las puntas de lanza y provocar perching localizado.
Sistemas de puntas de lanza (well-pointing) y de bombeo desde sumideros.
Arcilla
Muy baja
Se han detectado problemas mínimos de estabilidad de la zanja y una posible formación de un nivel freático colgado localizado.
Sistemas de puntas de lanza (well-pointing) y de bombeo desde sumideros.
Turba
Variable (baja a alta)
El drenaje puede provocar la compresión de las capas, lo que provoca asentamientos y daños en los terrenos y en la infraestructura circundantes.
Se requiere asesoramiento especializado.
Suelos mixtos
Variable (baja a alta)
La metodología se basa generalmente en el tipo de suelo predominante y en la unidad geológica que presenta el mayor rendimiento hídrico.
Depende de la hidrogeología y de la unidad geológica de mayor rendimiento hídrico.
4.4 Criterios de aplicación específicos
Condiciones que favorecen el bombeo desde sumideros (sump pumping):
Suelos como grava arenosa bien graduada, grava limpia o arcilla firme o rígida.
Acuífero no confinado.
Se requiere un abatimiento moderado y no hay fuentes de recarga cercanas (por ejemplo, un arroyo).
La excavación tiene taludes poco pronunciados o está protegida por tablestacas hincadas a gran profundidad.
Cargas de cimentación ligeras.
Condiciones que favorecen los sistemas well-point:
Suelos arenosos o interestratificados que incluyan arenas (permeabilidad k = 10⁻³ a 10⁻⁵ m/s).
Acuífero no confinado.
Se requiere un abatimiento de 5 metros o menos (o de hasta 10 metros si el área de excavación es grande y permite sistemas escalonados).
Condiciones que favorecen la instalación de pozos de bombeo profundo (wells):
Las condiciones del terreno son demasiado permeables como para que los well-points sean viables.
Suelos limosos que requieren un diseño de filtro preciso.
Se requiere un abatimiento de más de 8 metros o un abatimiento en un área extensa durante un período prolongado.
El acceso a la excavación está restringido o el lugar está congestionado (los pozos pueden ubicarse fuera de las zonas de trabajo).
Independientemente del método elegido, es imperativo gestionar los impactos ambientales asociados, un aspecto crucial que se detallará en la siguiente sección.
Figura 7. Selección del método de drenaje adecuado.
5.0 Mitigación de efectos ambientales y gestión de impactos
5.1 Responsabilidad ambiental y cumplimiento normativo
La gestión del agua subterránea no termina con su extracción, sino que conlleva la responsabilidad de cumplir con la normativa medioambiental y minimizar cualquier impacto negativo en el entorno. Una planificación cuidadosa debe abordar dos aspectos principales: la gestión de la calidad del agua de descarga para proteger los cuerpos de agua receptores y la prevención del asentamiento del terreno, que podría dañar la infraestructura y las propiedades adyacentes.
5.2 Gestión de la calidad del agua extraída
Sólidos en suspensión totales (TSS): el agua bombeada desde una excavación, especialmente desde sumideros, a menudo presenta una alta concentración de sedimentos. La normativa medioambiental exige que esta agua sea tratada para eliminar los sólidos antes de su vertido. Por ejemplo, muchos permisos establecen un límite de 150 g/m³ de TSS. Para el control in situ, una herramienta práctica es la evaluación visual comparativa. En un laboratorio, se pueden preparar muestras estándar con concentraciones conocidas de TSS (por ejemplo, 150 g/m³), que sirven como referencia visual para compararlas rápidamente con las muestras de descarga tomadas en el lugar, lo que permite tomar medidas correctivas inmediatas en caso de observar una turbidez excesiva.
Agua subterránea contaminada: existe el riesgo de encontrar contaminantes en el agua subterránea, especialmente en áreas urbanas o industriales con un historial de actividades potencialmente contaminantes. Durante la fase de planificación, es crucial identificar las zonas de riesgo. Si el proyecto se ubica en una de estas zonas o si se sospecha de contaminación, deberán realizarse muestreos específicos del agua subterránea para analizar la presencia y concentración de contaminantes. Así se puede planificar un sistema de tratamiento adecuado si fuera necesario.
5.3 Métodos de tratamiento de la descarga
Los tanques de sedimentación son el método principal y más común para tratar la descarga. Su principio de funcionamiento es sencillo: reducir la velocidad del flujo de agua para que las partículas de sedimento se asienten por gravedad. Un diseño eficaz incluye cuatro zonas funcionales:
Zona de entrada: Distribuye el flujo de manera uniforme para evitar turbulencias.
Zona de asentamiento: El área principal donde ocurre la sedimentación.
Zona de recolección: El fondo del tanque donde se acumulan los sedimentos.
Zona de salida: Recolecta el agua clarificada para su descarga.
El dimensionamiento adecuado del tanque es fundamental y debe basarse en el caudal de bombeo y el tamaño de las partículas a eliminar.
Otros métodos
Filtrado a través de la vegetación: El agua se descarga sobre una superficie cubierta de vegetación densa (por ejemplo, césped), que actúa como un filtro natural. Este método solo es adecuado como tratamiento secundario tras un tanque de sedimentación.
Bolsas de control de sedimentos: Se trata de bolsas de geotextil que se conectan a la salida de la bomba y filtran los sedimentos. Son útiles para caudales bajos y áreas pequeñas, pero pueden obstruirse rápidamente ante altas concentraciones de sedimentos.
5.4 Control del asentamiento del terreno
Causas y riesgos: El abatimiento del nivel freático puede provocar asentamientos del terreno por tres mecanismos principales:
Aumento de la tensión efectiva: al descender el nivel freático, disminuye la presión del agua en los poros del suelo, lo que incrementa la carga que puede soportar el esqueleto sólido del suelo. Esto provoca su compresión y el consiguiente hundimiento de la superficie.
Pérdida de finos: Un diseño de filtro inadecuado o velocidades de flujo excesivas pueden arrastrar partículas finas del suelo y generar vacíos, lo que provoca asentamientos localizados.
Inestabilidad de los taludes: una reducción insuficiente de las presiones de poro o un control inadecuado de las filtraciones puede comprometer la estabilidad de los taludes de la excavación, lo que provoca fallos localizados y desprendimientos de material.
Los suelos blandos y de baja permeabilidad, como los limos, las arcillas y los suelos orgánicos (turba), son los más susceptibles a sufrir asentamientos significativos por consolidación.
Estrategias de mitigación: Para minimizar el riesgo de asentamientos perjudiciales, deben implementarse las siguientes estrategias:
Diseño adecuado de los filtros: hay que asegurarse de que los filtros de pozos o well-points estén correctamente dimensionados para retener las partículas del suelo.
Control de finos: controlar la cantidad de sólidos disueltos en el agua de descarga. Un aumento sostenido puede indicar una posible pérdida de material del subsuelo.
Control del radio de influencia: diseñar el sistema para limitar la bajada del nivel freático más allá de los límites de la zona, utilizando, si es necesario, barreras de corte o pozos de reinyección.
Control de los asentamientos en el terreno: implementar un plan de supervisión para detectar cualquier movimiento del terreno.
Control de asentamientos: Se debe establecer un plan de supervisión que incluya la instalación de marcadores topográficos en edificios y estructuras cercanos. Es fundamental contar con un punto de referencia estable ubicado fuera de la zona de influencia del drenaje. Se deben establecer umbrales de alerta y de actuación para los asentamientos medidos. Si se alcanzan estos umbrales, se deben adoptar medidas correctivas que pueden ir desde la modificación del funcionamiento de la estación de bombeo hasta la interrupción total del drenaje.
La gestión proactiva de estos riesgos operativos y medioambientales debe complementarse con la preparación ante eventos inesperados, lo que nos lleva a la planificación de contingencias.
6.0 Planificación de contingencias: intercepción accidental de acuíferos artesianos
6.1 Preparación para lo imprevisto.
A pesar de una planificación y ejecución cuidadosas, siempre existe la posibilidad de toparse con condiciones geológicas imprevistas, como la intercepción de un acuífero artesiano o la aparición de caudales de entrada mucho mayores de lo esperado. Estas situaciones pueden escalar rápidamente y provocar un colapso catastrófico de la excavación. Por lo tanto, una preparación adecuada y un plan de respuesta rápida no son opcionales, sino parte esencial de la gestión de riesgos en cualquier proyecto de drenaje.
6.2 Medidas preparatorias
Procedimientos operativos: Antes de iniciar cualquier trabajo de excavación o perforación en zonas de riesgo, se deben establecer los siguientes procedimientos:
Realizar investigaciones geotécnicas adecuadas para identificar la posible presencia de acuíferos artesianos.
Disponer de medios para cerrar rápidamente los pozos de bombeo o las puntas de lanza si se detecta un flujo incontrolado.
Localizar de antemano proveedores de emergencia de materiales como cemento Portland, bentonita y geotextil.
Comprender el procedimiento de cálculo del diseño de la mezcla de lechada para detener el flujo. Se debe medir la carga artesiana y añadir la mezcla de lechada para lograr un equilibrio de presión.
Establecer y distribuir una lista de contactos de emergencia que incluya al ingeniero del proyecto, al contratista de desagüe y a las autoridades ambientales pertinentes.
Equipamiento de emergencia Se debe tener disponible en el sitio el siguiente equipamiento y suministros de emergencia, según el sistema en uso:
Para sistemas well-point:
Chips de bentonita no recubiertos para el sellado del collar.
Válvulas para instalar en todas las tuberías de well-points en áreas con sospecha de presión artesiana.
Equipo de inyección de lechada de cemento y suministros.
Geotextil y sacos de arena.
Para pozos de bombeo profundo:
Chips de bentonita no recubiertos para el sellado del collar.
Obturadores, tubería ascendente, manómetros y accesorios apropiados para cortar el flujo y medir la presión.
Equipo de inyección de lechada de cemento y suministros.
Geotextil y sacos de arena.
Lodo de perforación polimérico para compensar y suprimir flujos artesianos bajos durante la perforación del pozo.
Además, es necesario contar con un teléfono móvil con cámara, secciones de tubería extensibles para medir la altura de la presión artesiana y el diseño de la mezcla de lechada de contingencia.
6.3 Protocolo de implantación y respuesta
Pasos inmediatos: En caso de detectar un flujo de agua incontrolado, se debe seguir el siguiente protocolo de manera inmediata y secuencial:
Evaluar la situación: Determinar si el caudal y la turbidez del agua son constantes o están aumentando. Verificar si el flujo está confinado al pozo o se está extendiendo por la excavación.
Notificar al ingeniero y al gerente del proyecto: Proporcionar una descripción detallada de las condiciones, el caudal estimado y los eventos que llevaron al incidente. Enviar fotografías o videos en tiempo real si es posible.
Notificar a las autoridades pertinentes: Informar a las autoridades ambientales y a otras partes interesadas sobre la situación y las medidas de contención planificadas.
Acciones de emergencia: Una vez notificado el incidente, se pueden tomar una o más de las siguientes acciones de emergencia para controlar la situación:
Rellenar la excavación: Comenzar a rellenarla con material hasta que el peso del relleno sea suficiente para controlar el flujo y el transporte de sedimentos.
Medir la presión artesiana: Utilizar secciones de tubería para medir la altura a la que llega el agua y así determinar la presión del acuífero.
Controlar la descarga: Dirigir cualquier descarga de agua a través de las medidas de control de erosión y sedimentos establecidas en el sitio.
Inundar la excavación: Como medida drástica, rellenar la excavación con agua hasta el nivel freático original para equilibrar las presiones y estabilizar la situación mientras se reconsidera el diseño.
La combinación de una planificación rigurosa, una ejecución cuidadosa y una preparación exhaustiva ante contingencias es la clave para una gestión exitosa y segura del agua subterránea en cualquier proyecto de construcción.
En este audio podéis escuchar una conversación sobre este tema.
Este es un vídeo que resume bien las ideas principales.
Os dejo el documento completo; espero que os sea de interés.
CASHMAN, P.M.; and PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
HERTZ, W.; ARNDTS, E. (1973). Theorie und praxis der grundwasserabsenkung. Ernst & Sohn, Berlin.
JUSTO ALPAÑES, J.L.; BAUZÁ, J.D. (2010). Tema 10: Excavaciones y drenajes. Curso de doctorado: El requisito básico de seguridad estructural en la ley orgánica de la edificación. Código Técnico de la Edificación. ETS. de Arquitectura, Universidad de Sevilla.
MUZAS, F. (2007). Mecánica del suelo y cimentaciones, Vol. II. Universidad Nacional de Educación a Distancia, Madrid.
POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
SCHULZE, W.E.; SIMMER, K. (1978). Cimentaciones. Editorial Blume, Madrid, 365 pp.
TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
Introducción: El reto de los 1 600 millones.
