Influencia de la ubicación en la selección de equipos de dragado

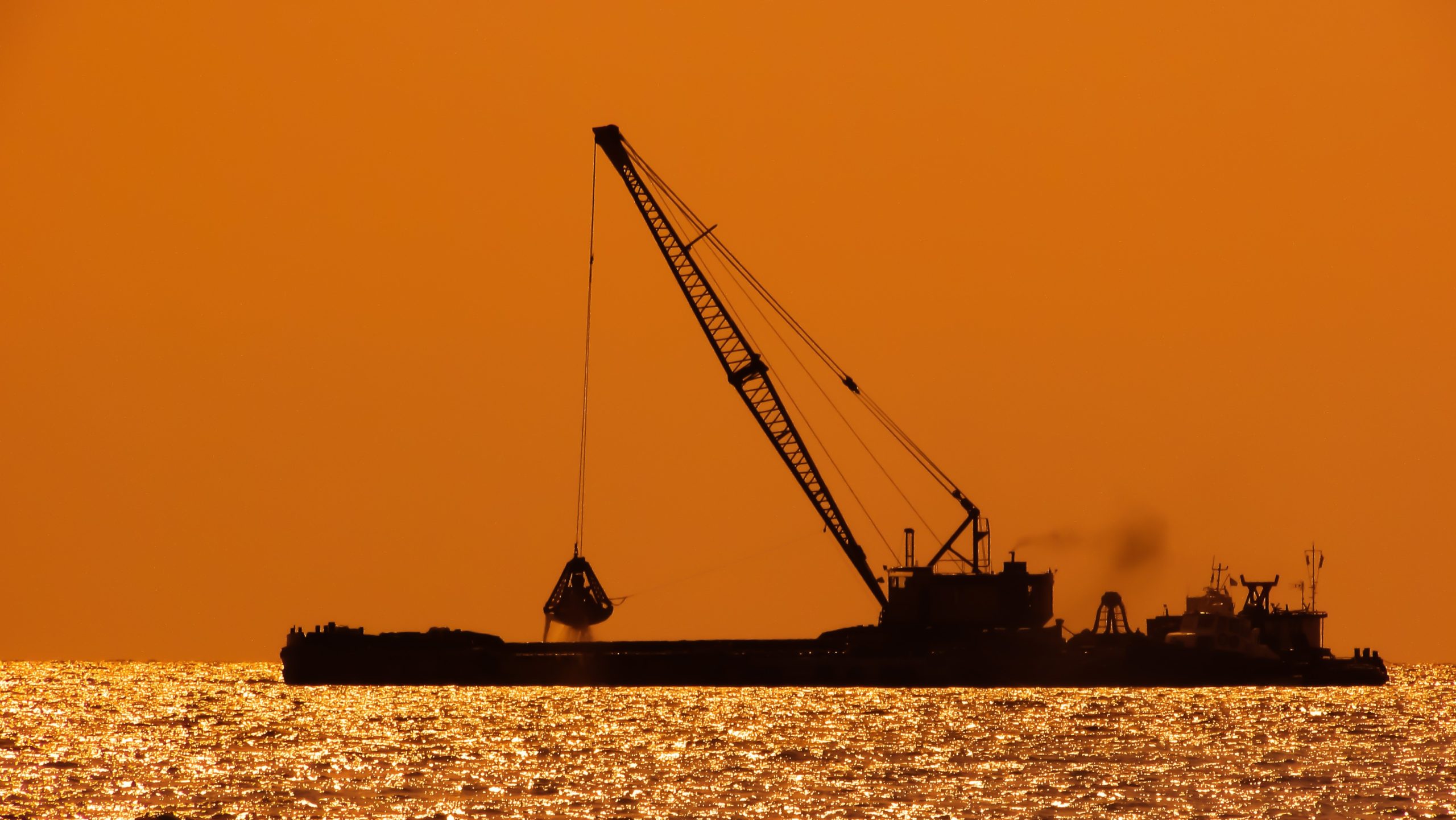

Figura 1. Draga de cuchara. https://pxhere.com/es/photo/1274135

El emplazamiento influye en la selección del equipo de dragado. Entre los factores que intervienen se incluyen las dimensiones del área a dragar, la profundidad de dragado, la exposición ambiental, la ubicación de los puntos de descarga, las restricciones medioambientales del lugar, entre otros. A continuación, se presenta una breve descripción de cada uno de ellos.

Dimensiones de la zona a dragar

Las dimensiones de la zona donde se llevarán a cabo el dragado condicionan la selección de los equipos. En espacios reducidos, como en canales estrechos, no es posible emplear máquinas de gran tamaño que requieren cierto espacio para funcionar de manera óptima. Además, grandes dimensiones a menudo requieren grandes volúmenes de dragado, por lo que el uso de dragas de cuchara no suele estar recomendado debido a su baja producción real.

Profundidad de dragado

El calado de la zona de trabajo es crucial, pues las dragas están diseñadas para operar a una profundidad específica. Aunque es posible aumentar el calado, esto suele encarecer el costo de la draga. Este desafío se agrava en dragados de pequeña escala, donde elegir equipos grandes para mejorar la profundidad de dragado, puede producir un sobredimensionamiento excesivo y un aumento significativo en los costes.

Las bombas sumergibles modernas permiten que los equipos de dragado hidráulico alcancen calados significativos. Si bien los equipos mecánicos también alcanzan grandes profundidades, su rendimiento se ve condicionado por la mayor duración del ciclo de trabajo.

La profundidad del área de trabajo afecta la maniobrabilidad del equipo. La draga autoportante opera en aguas profundas y es capaz de excavar con fondos de 30 m o incluso más. Sin embargo, con menor profundidad, los equipos grandes pueden encallar debido a que alcanzan calados de 6 a 10 m cuando van cargados. A profundidades reducidas se recomienda el uso de cualquier tipo de draga que esté equipada sobre pontona, por el pequeño calado nominal que presentan.

Algunos equipos son capaces de trabajar en cauces de calado más bajo al necesario para su desplazamiento, pues van abriendo camino mientras realizan el dragado. Este es el caso de las dragas de pala o de retroexcavadora cuando operan en avance.

Grado de agitación

En zonas con oleaje fuerte, no se recomiendan las dragas estacionarias debido a que el oleaje puede dañar la embarcación y los anclajes. Igualmente, el uso de barcazas también presenta riesgos, pues pueden sufrir daños durante la maniobra de acercamiento debido a los choques con los gánguiles.

Al usar una draga estacionaria, se deben tomar precauciones adicionales y tener un remolcador disponible para llevar la embarcación a un lugar seguro en caso de un temporal inesperado. Además, los anclajes de la draga y las tuberías de vertido pueden causar problemas de navegación para las embarcaciones cercanas, por lo que es importante considerar el tráfico marítimo antes de seleccionar el equipo y los métodos de operación.

En resumen, las condiciones del agua, como las mareas y las tormentas, son factores críticos en dragados en aguas interiores, costeras o ríos caudalosos. Por ejemplo, en regeneración de playas y excavación de zanjas cercanas a la costa, las condiciones del mar dictarán el método y el rendimiento del trabajo.

Ubicación del punto de vertido

El emplazamiento del vertido es un factor crucial al elegir el equipo de dragado. Cuando los puntos de vertido se encuentran cerca de la zona de extracción, se recomienda utilizar una draga con cabezal cortador. Sin embargo, si no es posible instalar tuberías flotantes, las mejores opciones son las dragas de rosario o de succión.

Por otro lado, si los puntos de vertido se alejan más de un kilómetro de la zona de dragado, se deben descartar las tuberías o el vertido por impulsión. En este caso, se recomiendan las dragas de succión si el material decanta adecuadamente en la cántara, y, de lo contrario, las dragas mecánicas combinadas con gánguiles de transporte.

Requerimientos medioambientales de la zona

Las restricciones medioambientales en la zona a dragar y en el recorrido del transporte pueden condicionar los proyectos de dragado. En algunos casos, la presencia de fauna y flora protegidos impide llevar a cabo estas operaciones, mientras que en otros se requieren equipos especiales para evitar el enturbiamiento del agua, como dragas de succión o cucharas cerradas para terrenos fangosos. Por este motivo, es necesario utilizar sistemas de posicionamiento precisos. Además, es importante valorar los impactos de las operaciones de dragado en los núcleos urbanos cercanos. Esto incluye considerar los olores y ruidos generados por la utilización de equipos mecánicos, en especial cuando se dragan rocas.

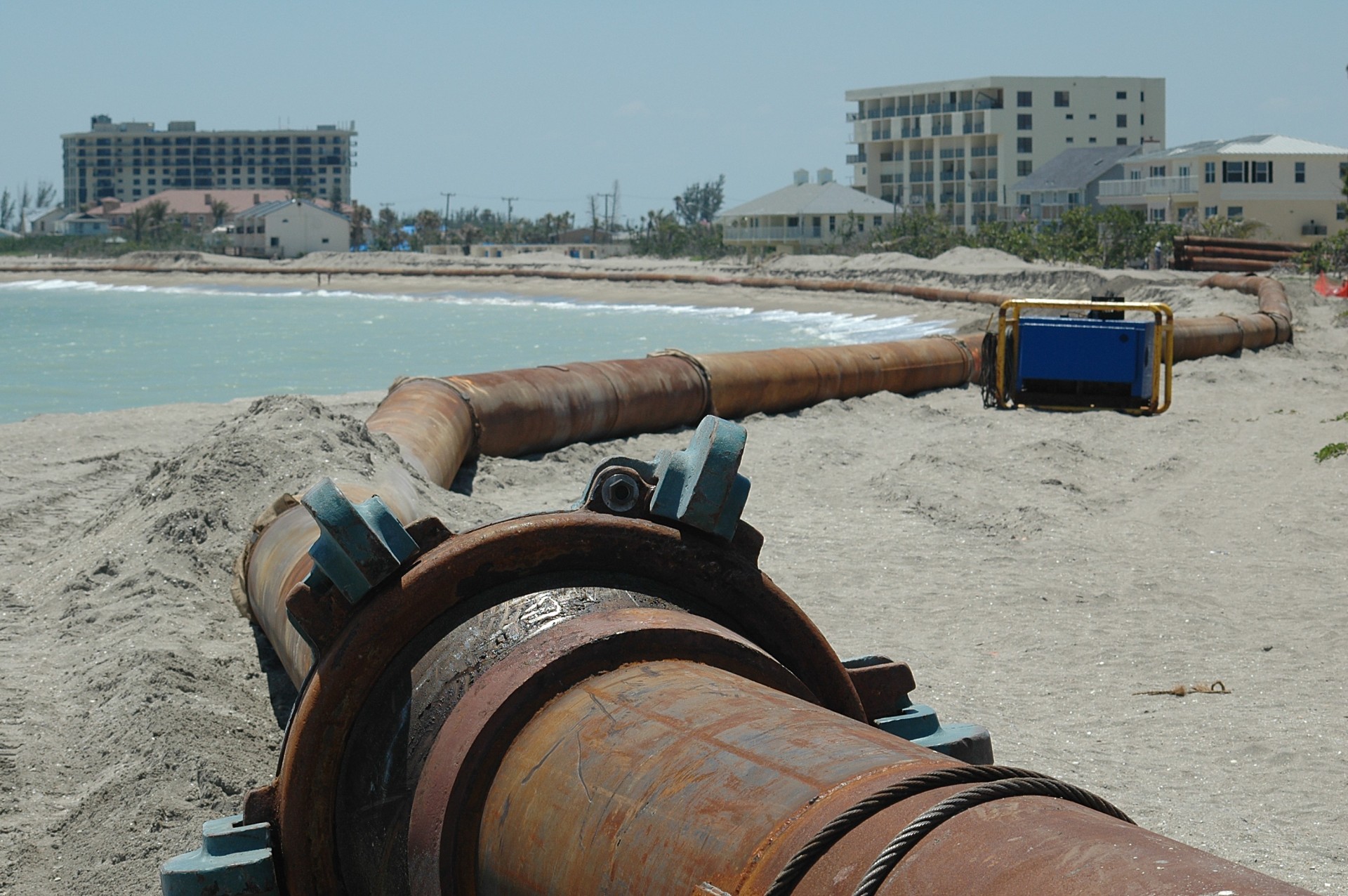

Figura 2. Conducciones de dragado en playa. https://www.publicdomainpictures.net/es/view-image.php?image=93081&picture=playa-de-dragado

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de las obras de dragado

Figura 1. Dragado mediante una retroexcavadora. https://es.wikipedia.org/

Las operaciones de dragado implican, en esencia, la eliminación de materiales de los fondos marinos y fluviales y su transporte y descarga en ubicaciones específicas. Su uso es muy versátil y abarca principalmente la ingeniería civil y la minería. En un artículo anterior ya se destacó la importancia de las obras de dragado.

En este artículo, clasificaremos las obras de dragado según su objetivo, ubicación y las características del terreno a trabajar. Es crucial destacar que el dragado es un medio y no un objetivo en sí mismo.

Según el objetivo o destino del dragado

El dragado es de gran importancia en la ingeniería portuaria, ya sea para mantener y mejorar los calados, desarrollar nuevas instalaciones o crear puertos. Muchos puertos requieren periódicamente trabajos de dragado para optimizar la navegación. Además, estas obras pueden mantener o ampliar los cauces de los ríos, mejorar su capacidad de drenaje y facilitar la extracción de materiales de construcción y minerales en ambientes marinos.

Otro empleo cada vez más frecuente de los materiales de dragado es como material de relleno o sustitución. Estos rellenos son necesarios en diversas obras, como el trasdosado de muelles, la construcción de carreteras, aeropuertos o el reemplazo de terrenos de baja calidad para mejorar las condiciones geotécnicas en la cimentación de muelles y otras estructuras. El dragado también se utiliza para excavar zanjas para tuberías y cables.

En algunos casos, forma parte de proyectos de restauración ambiental, como la limpieza de fondos marinos contaminados o el drenaje de zonas pantanosas. En los últimos años, el dragado ha cobrado importancia en relación con la regeneración y protección de playas mediante la adición artificial de arena

Actualmente, las técnicas de dragado son esenciales en proyectos que buscan ampliar las áreas de uso en el mar, frecuentemente relacionados con el transporte de mercancías y pasajeros, como es el caso de la isla artificial construida en Hong Kong para alojar un aeropuerto (véase la Figura 2).

Figura 2. Aeropuerto Internacional de Hong Kong, China. https://www.guiaviajesa.com/aeropuertos-mas-estranos-en-islas-artificiales/

Según el emplazamiento:

Las condiciones en las que se llevan a cabo las obras de dragado varían según su ubicación en relación con la costa. Pueden realizarse en el mar abierto, en la zona costera o en aguas protegidas, como en el interior de un puerto, un río o un lago.

Según las características del terreno:

Los terrenos a dragar varían en su composición, desde rocas duras hasta fangos, lo que afecta su comportamiento durante la excavación, transporte y vertido. Por lo tanto, la naturaleza del material a dragar tiene una gran influencia en la elección de la draga y la técnica de dragado.

He grabado un vídeo explicativo sobre este tema, que espero sea de interés.

Os dejo un vídeo donde se describe el dragado del Canal de Panamá.

En este otro vídeo vemos la draga empleada en el puerto de Nueva York.

Referencias:

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cálculo de la producción de una draga de succión en marcha aplicando el método BBL

Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/

Una draga hidráulica de succión en marcha o de arrastre es una embarcación autopropulsada y autoportante que draga de forma continua elevados volúmenes de material en aguas profundas, incluso admitiendo condiciones marítimas desfavorables. Este tipo de dragas suponen algo menos de la cuarta parte del parque mundial de dragas hidráulicas. En un artículo anterior tuvimos ocasión de explicar este tipo de dragas.

Para calcular la producción de una draga de succión en marcha podemos aplicar el método BBL (Bray, Bates y Land, 1997), que estima los rendimientos de las dragas aplicando factores de reducción que representan pérdidas de tiempo sobre la producción teórica.

A continuación os paso un problema resuelto que espero que os sea de utilidad.

Descargar (PDF, 320KB)

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038. Valencia, 74 pp.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno, Madrid, 323 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Dragas de succión en marcha o de arrastre

Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/
Figura 1. Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/

Una draga hidráulica de succión en marcha o de arrastre es una embarcación autopropulsada y autoportante que draga de forma continua elevados volúmenes de material en aguas profundas, incluso admitiendo condiciones marítimas desfavorables. Este tipo de dragas suponen algo menos de la cuarta parte del parque mundial de dragas hidráulicas.

El material se aspira mediante una tubería que presenta en su extremo un cabezal de succión. La bomba de dragado, centrífuga, puede ser sumergible (esta se instala en la tubería de succión a medio camino entre el cabezal y la conexión del tubo de succión al forro exterior del casco), o estar a bordo. La bomba pone en suspensión al material suelto y al agua, aspira dicha mezcla mientras el barco sigue en movimiento y la almacena en la cántara de la propia draga. El material sólido se decanta y el agua se evacua por rebose. La cántara puede almacenar entre 1000 y 20000 m³, pudiéndose transporta el material a grandes distancias. Se descarga el material por apertura del fondo o por bombeo.

Esta draga es muy útil en terrenos blandos, no demasiados compactos ni cohesivos (fangos, arcillas blandas, arenas y algunas gravas). La profundidad de trabajo de esta draga se encuentra habitualmente entre los 4 y 50 m, aunque ya se han alcanzado profundidades de trabajo que llegan a 120-150 m. La velocidad de navegación, de 17 nudos. Puede trabajar hasta con una altura de ola de 5 m. El tamaño máximo de partícula es de 300 mm y la resistencia máxima al corte del material a dragar es de 75 kPa.

Figura 2. Ciclo de trabajo de las dragas de succión en marcha (Sanz, 2001)

Os paso un vídeo donde podéis observar cómo trabajan estas dragas. Espero que os guste.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Intervención en una playa: justificación y técnicas

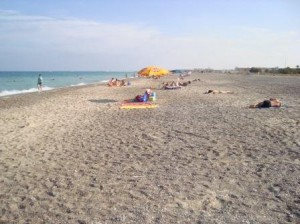

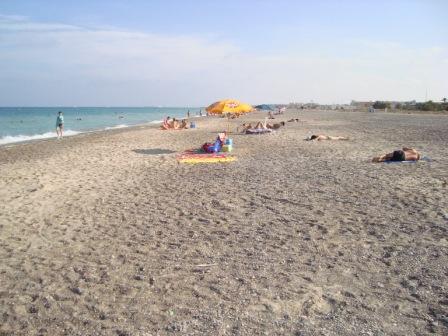

Playa de Almadrá (provincia de Castellón). Imagen: (c) V. Yepes

¿Hay que adoptar algún tipo de estrategia para defender nuestras playas de la regresión, del previsible cambio climático, de las agresiones sufridas por una mala planificación? Es evidente que si queremos preservar la biodiversidad de este medio y la importancia económica que proviene del turismo, hay que buscar soluciones que compatibilicen todos estos problemas, siendo probablemente la estrategia de “no hacer nada” la peor de todas ellas.

Una playa, en su estado “normal”, no necesita ningún tipo de intervención. El propio Ministerio de Medio Ambiente (2008) en un documento denominado Directrices sobre actuaciones en playas establece que una playa se encuentra en su estado “normal”, cuando su comportamiento sólo está condicionado por los agentes y el medio natural, sin coacciones de origen humano o aquellas que teniendo actuación humana en su modelado, el tiempo transcurrido es tal que la población considera este estado como el propio de la playa. Para que el funcionamiento dinámico de las playas sea el correcto, a grandes rasgos deben darse dos condiciones:
