Influencia de la ubicación en la selección de equipos de dragado

Figura 1. Draga de cuchara. https://pxhere.com/es/photo/1274135

El emplazamiento influye en la selección del equipo de dragado. Entre los factores que intervienen se incluyen las dimensiones del área a dragar, la profundidad de dragado, la exposición ambiental, la ubicación de los puntos de descarga, las restricciones medioambientales del lugar, entre otros. A continuación, se presenta una breve descripción de cada uno de ellos.

Dimensiones de la zona a dragar

Las dimensiones de la zona donde se llevarán a cabo el dragado condicionan la selección de los equipos. En espacios reducidos, como en canales estrechos, no es posible emplear máquinas de gran tamaño que requieren cierto espacio para funcionar de manera óptima. Además, grandes dimensiones a menudo requieren grandes volúmenes de dragado, por lo que el uso de dragas de cuchara no suele estar recomendado debido a su baja producción real.

Profundidad de dragado

El calado de la zona de trabajo es crucial, pues las dragas están diseñadas para operar a una profundidad específica. Aunque es posible aumentar el calado, esto suele encarecer el costo de la draga. Este desafío se agrava en dragados de pequeña escala, donde elegir equipos grandes para mejorar la profundidad de dragado, puede producir un sobredimensionamiento excesivo y un aumento significativo en los costes.

Las bombas sumergibles modernas permiten que los equipos de dragado hidráulico alcancen calados significativos. Si bien los equipos mecánicos también alcanzan grandes profundidades, su rendimiento se ve condicionado por la mayor duración del ciclo de trabajo.

La profundidad del área de trabajo afecta la maniobrabilidad del equipo. La draga autoportante opera en aguas profundas y es capaz de excavar con fondos de 30 m o incluso más. Sin embargo, con menor profundidad, los equipos grandes pueden encallar debido a que alcanzan calados de 6 a 10 m cuando van cargados. A profundidades reducidas se recomienda el uso de cualquier tipo de draga que esté equipada sobre pontona, por el pequeño calado nominal que presentan.

Algunos equipos son capaces de trabajar en cauces de calado más bajo al necesario para su desplazamiento, pues van abriendo camino mientras realizan el dragado. Este es el caso de las dragas de pala o de retroexcavadora cuando operan en avance.

Grado de agitación

En zonas con oleaje fuerte, no se recomiendan las dragas estacionarias debido a que el oleaje puede dañar la embarcación y los anclajes. Igualmente, el uso de barcazas también presenta riesgos, pues pueden sufrir daños durante la maniobra de acercamiento debido a los choques con los gánguiles.

Al usar una draga estacionaria, se deben tomar precauciones adicionales y tener un remolcador disponible para llevar la embarcación a un lugar seguro en caso de un temporal inesperado. Además, los anclajes de la draga y las tuberías de vertido pueden causar problemas de navegación para las embarcaciones cercanas, por lo que es importante considerar el tráfico marítimo antes de seleccionar el equipo y los métodos de operación.

En resumen, las condiciones del agua, como las mareas y las tormentas, son factores críticos en dragados en aguas interiores, costeras o ríos caudalosos. Por ejemplo, en regeneración de playas y excavación de zanjas cercanas a la costa, las condiciones del mar dictarán el método y el rendimiento del trabajo.

Ubicación del punto de vertido

El emplazamiento del vertido es un factor crucial al elegir el equipo de dragado. Cuando los puntos de vertido se encuentran cerca de la zona de extracción, se recomienda utilizar una draga con cabezal cortador. Sin embargo, si no es posible instalar tuberías flotantes, las mejores opciones son las dragas de rosario o de succión.

Por otro lado, si los puntos de vertido se alejan más de un kilómetro de la zona de dragado, se deben descartar las tuberías o el vertido por impulsión. En este caso, se recomiendan las dragas de succión si el material decanta adecuadamente en la cántara, y, de lo contrario, las dragas mecánicas combinadas con gánguiles de transporte.

Requerimientos medioambientales de la zona

Las restricciones medioambientales en la zona a dragar y en el recorrido del transporte pueden condicionar los proyectos de dragado. En algunos casos, la presencia de fauna y flora protegidos impide llevar a cabo estas operaciones, mientras que en otros se requieren equipos especiales para evitar el enturbiamiento del agua, como dragas de succión o cucharas cerradas para terrenos fangosos. Por este motivo, es necesario utilizar sistemas de posicionamiento precisos. Además, es importante valorar los impactos de las operaciones de dragado en los núcleos urbanos cercanos. Esto incluye considerar los olores y ruidos generados por la utilización de equipos mecánicos, en especial cuando se dragan rocas.

Figura 2. Conducciones de dragado en playa. https://www.publicdomainpictures.net/es/view-image.php?image=93081&picture=playa-de-dragado

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de las obras de dragado

Figura 1. Dragado mediante una retroexcavadora. https://es.wikipedia.org/

Las operaciones de dragado implican, en esencia, la eliminación de materiales de los fondos marinos y fluviales y su transporte y descarga en ubicaciones específicas. Su uso es muy versátil y abarca principalmente la ingeniería civil y la minería. En un artículo anterior ya se destacó la importancia de las obras de dragado.

En este artículo, clasificaremos las obras de dragado según su objetivo, ubicación y las características del terreno a trabajar. Es crucial destacar que el dragado es un medio y no un objetivo en sí mismo.

Según el objetivo o destino del dragado

El dragado es de gran importancia en la ingeniería portuaria, ya sea para mantener y mejorar los calados, desarrollar nuevas instalaciones o crear puertos. Muchos puertos requieren periódicamente trabajos de dragado para optimizar la navegación. Además, estas obras pueden mantener o ampliar los cauces de los ríos, mejorar su capacidad de drenaje y facilitar la extracción de materiales de construcción y minerales en ambientes marinos.

Otro empleo cada vez más frecuente de los materiales de dragado es como material de relleno o sustitución. Estos rellenos son necesarios en diversas obras, como el trasdosado de muelles, la construcción de carreteras, aeropuertos o el reemplazo de terrenos de baja calidad para mejorar las condiciones geotécnicas en la cimentación de muelles y otras estructuras. El dragado también se utiliza para excavar zanjas para tuberías y cables.

En algunos casos, forma parte de proyectos de restauración ambiental, como la limpieza de fondos marinos contaminados o el drenaje de zonas pantanosas. En los últimos años, el dragado ha cobrado importancia en relación con la regeneración y protección de playas mediante la adición artificial de arena

Actualmente, las técnicas de dragado son esenciales en proyectos que buscan ampliar las áreas de uso en el mar, frecuentemente relacionados con el transporte de mercancías y pasajeros, como es el caso de la isla artificial construida en Hong Kong para alojar un aeropuerto (véase la Figura 2).

Figura 2. Aeropuerto Internacional de Hong Kong, China. https://www.guiaviajesa.com/aeropuertos-mas-estranos-en-islas-artificiales/

Según el emplazamiento:

Las condiciones en las que se llevan a cabo las obras de dragado varían según su ubicación en relación con la costa. Pueden realizarse en el mar abierto, en la zona costera o en aguas protegidas, como en el interior de un puerto, un río o un lago.

Según las características del terreno:

Los terrenos a dragar varían en su composición, desde rocas duras hasta fangos, lo que afecta su comportamiento durante la excavación, transporte y vertido. Por lo tanto, la naturaleza del material a dragar tiene una gran influencia en la elección de la draga y la técnica de dragado.

He grabado un vídeo explicativo sobre este tema, que espero sea de interés.

Os dejo un vídeo donde se describe el dragado del Canal de Panamá.

En este otro vídeo vemos la draga empleada en el puerto de Nueva York.

Referencias:

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Vertido de material dragado mediante el sistema rainbowing

El vertido del material dragado por una draga de succión en marcha se puede realizar a través de una tubería o bien bombeándolo a distancia con una tobera curva. Es el llamado método “rainbowing” y que es muy utilizado en regeneración de playas o cuando se quiere restaurar el terreno detrás de un dique. La limitación está en que la pulpa (material + agua) no puede alcanzar más de 100 m de distancia.

A continuación os presento un vídeo para que veáis cómo se ejecuta dicha impulsión.

Referencias:

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Draga de succión estacionaria

http://www.hollandmt.com/
http://www.hollandmt.com/

La draga de succión estacionaria (plain suction dredger, en inglés) es una máquina hidráulica con un mecanismo de succión sumergible similar a las dragas de succión en movimiento. Pero a diferencia de estas, las dragas estacionarias operan ancladas en un punto fijo y también difieren en cómo se carga el material extraído. En general, estas dragas no tienen una cántara y el material se transporta a través de gánguiles o se bombea por tuberías si la zona de vertido está cercana a la de extracción.

Al estar ancladas, estas dragas crean un hueco en forma de cono invertido en la zona de dragado (ver Figura 1). Por eso, no se recomiendan para proyectos que requieren un mayor grado de precisión, como el mantenimiento de canales de navegación o la nivelación de terrenos. En cambio, son ideales para la extracción de material granular en la restauración de terrenos.

Estos equipos están diseñados para dragar materiales sueltos no cohesivos, como arenas de grano medio. La capacidad de la bomba de succión también influye en el tipo de material que se puede dragar. Ofrecen altos rendimientos cuando la capa de sedimentos es de al menos 3 m de espesor. La profundidad máxima de dragado suele ser de aproximadamente 50 m. La draga es capaz de trabajar con olas de hasta 3 m de altura y corrientes con velocidades máximas de 3 nudos. Son útiles en zonas de trabajo lejanas a las de vertido, pero tienen la limitación de que la descarga del material en gánguiles solo es posible en aguas tranquilas.

Por lo tanto, las principales ventajas de esta técnica son la capacidad de extraer materiales ubicados bajo capas estériles, la posibilidad de realizar dragados en aguas poco profundas y una alta producción en capas de sedimentos gruesos y sueltos. Por otro lado, sus desventajas incluyen su sensibilidad a las condiciones marítimas si la carga se encuentra sobre gánguiles, así como su uso limitado a materiales granulares.

Figura 2. Draga de succión estacionaria (Bray, Bates y Land, 1997)

El modo de operación y su ciclo de trabajo (ver Figura 3) es el siguiente:

  • Estacionamiento en la zona de trabajo
  • Posicionamiento de la barcaza junto a la draga o conexión a las tuberías de impulsión en el caso de bombeo
  • Descenso de los equipos de succión hasta la capa de material granular
  • Puesta en marcha de la succión y de los cabezales inyectores de agua que fluidifican y arrastran el terreno
  • Carga de los gánguiles a través de conductos elevados con difusores o bombeo
Figura 3. Ciclo de producción de las dragas estacionarias de succión (Bray, Bates y Land, 1997)

Las dragas estacionarias no necesitan un gran equipo auxiliar. Se hacen ajustes en los cabezales de succión y en la forma de descarga. Para dragar a profundidades elevadas, se coloca la bomba de dragado en la parte inferior del tubo de succión, solucionando las limitaciones del cabezal hidráulico de succión. En otras situaciones, se agrega una bomba de chorro en la entrada del conducto de succión. En cualquier caso, estos cambios tienen como objetivo aumentar la cantidad de material que entra en el conducto de succión o hacer más fluidos los sedimentos del fondo marino cerca de la entrada del conducto de succión, lo cual se logra con inyectores de agua de alta presión.

En cuanto a los métodos de descarga, tenemos los siguientes:

  • Descarga por el fondo: Este método es similar a la descarga de las dragas de succión en marcha.
  • Conductos laterales: Esta opción es una alternativa a la descarga sobre cántara. La mezcla bombeada se dirige a través de una tubería hasta los conductos laterales, y desde allí se cargan las barcazas o gánguiles.
  • Tubería: Las dragas estacionarias también pueden descargar el material de manera similar a las dragas con cabezal cortador, conectando tuberías flotantes por donde se desplaza el material dragado.

He grabado un vídeo explicativo que, espero, sea de vuestro interés.

Os pongo un vídeo que muestra el funcionamiento de esta máquina de succión. Espero que os sea útil.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Importancia de las obras de dragado

https://es.m.wikipedia.org/wiki/Archivo:Dragagem_Luschi.jpg
https://es.m.wikipedia.org/wiki/Archivo:Dragagem_Luschi.jpg

El dragado es un proceso que implica la eliminación de rocas, sedimentos y otros materiales subacuáticos en ambientes marinos, fluviales o lacustres. Incluye las etapas de extracción, transporte y disposición de estos materiales. El dragado puede tener como objetivo profundizar ríos, canales o puertos para mejorar la navegación o evitar inundaciones en zonas aguas abajo, aumentando la capacidad de transporte de agua. La extracción se lleva a cabo con equipos especializados, mientras que el transporte puede ser por medio de la misma embarcación, gánguiles o tuberías. Finalmente, el material se descarga en el fondo de la embarcación transportadora o se bombea a través de tuberías. Cada vez más frecuente es el aprovechamiento de los materiales obtenidos mediante el dragado.

La aplicación de los dragados es muy amplia, fundamentalmente ingeniería civil y minería. Se clasifican según: objetivo del dragado, emplazamiento y características de los terrenos a dragar. El dragado se considera como un medio para conseguir un objetivo determinado. Entre otros, se podrían enunciar los siguientes:

  • Construcción y ampliación de puertos
  • Mantenimiento y mejora de calados en puertos y cauces
  • Mantenimiento y mejora de capacidad de desagüe en ríos y canales
  • Recuperación de zonas bajas inundables y drenaje de zonas pantanosas
  • Sustitución de terrenos de bajas características geotécnicas
  • Creación de suelo ganando terreno al mar
  • Cimentación y protección de Obras marítimas (offshore)
  • Construcción de rellenos para bases de carreteras, diques y aeropuertos
  • Trincheras submarinas para oleoductos, tuberías y emisarios
  • Extracción de materiales para la construcción y minerales
  • Extracción de sedimentos y áridos marinos
  • Extracción de arenas para la regeneración de playas
  • Creación de Islas artificiales en aguas costeras
  • Limpieza de fondos contaminados y sustitución de los mismos
  • Actuaciones de regeneración de hábitats subacuáticos



Draga con tolva continua. https://es.m.wikipedia.org/wiki/Archivo:Draga_con_tolva_continua.jpg
Draga con tolva continua. https://es.m.wikipedia.org/wiki/Archivo:Draga_con_tolva_continua.jpg

Las inversiones en maquinarias y medios especializados son un factor clave en las operaciones de dragado, por lo que la selección adecuada de equipos es crítica. Los equipos de dragado se pueden clasificar según los métodos de excavación, forma de operación y disposición del material. Estas categorías incluyen dragas mecánicas, hidráulicas y especiales. Las dragas mecánicas utilizan medios mecánicos para la excavación y la disposición, mientras que las hidráulicas utilizan medios hidráulicos. Los medios especiales son muy variados y están diseñados para usos específicos.

Antes de realizar una operación de dragado, es importante conocer aspectos como la batimetría, las características geotécnicas y geológicas del material a dragar y las condiciones medioambientales de las zonas de dragado, transporte y disposición. Esta información ayudará a minimizar los costos ambientales y económicos asociados.

También podéis consultar mi canal YouTube para ver más vídeos de obras marítimas y dragados: https://www.youtube.com/playlist?list=PLcy8Kq2fLuWlw_QLb3O6M3tvYxyFoqYNG

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Las islas artificiales de Dubai

La Palm Jumeirah a principios de 2006. Wikipedia

Las posibilidades de la ingeniería permiten la realización de grandes obras. Algunas de ellas son verdaderamente importantes, aunque no exentas de polémicas, especialmente por su posible impacto ambiental. Es el caso de las islas artificiales que se construyen en Dubai. Este pequeño país se está convirtiendo en estos últimos años en una de las zonas del mundo más extravagantes en lo que refiere a la construcción.

Las Islas Palm o Palm Islands , son un grupo de tres islas artificiales actualmente en construcción, las cuales están entre las más grandes del mundo en su tipo. Sobre estas islas, se construirá infraestructura de tipo comercial y residencial, pues se espera que se conviertan en un destino turístico. Se encuentran en la costa de la ciudad de Dubái, en los Emiratos Árabes Unidos. El proyecto aumentará en unos 520 km la superficie de playas de Dubái y la lleva a cabo la empresa Nakheel Properties, la cual a su vez, encomendó su construcción y desarrollo a la compañías belga Jan de Nul y holandesa Van Oord.

Para construir estos proyectos de arena, es necesario extraer arena del fondo del golfo Pérsico. Esta parte del proyecto fue encomendada a la compañía belga Jan De Nul y la holandesa Van Oord. La arena es luego arrojada por un barco y guiado por un sistema de GPS, por un guía desde la costa de la isla. La arena es pulverizada por los buques de dragado en un área requerida y es un proceso conocido como rainbowing, debido a los arcos en el aire que se forman mientras se pulveriza la arena. Para llevar a cabo el proceso, son necesarias dragas eficientes y potentes que estén a la altura del proyecto. Sin ir más lejos, la draga más grande del mundo, la “Cristóbal Colón”, construida en La Naval de Sestao, es empleada en este mega proyecto. Alrededor de cada palmera hay un gran rompeolas de piedra.

Rainbowing. By Beeldbank V&W – Beeldbank V&W, Attribution, https://commons.wikimedia.org/w/index.php?curid=9403076

El rompeolas de la Palm Jumeirah tiene más de 7 millones de toneladas de rocas. Las rocas fueron colocadas una por una por una grúa, seguidas por un buzo y cada una posee una coordenada específica. El trabajo en la Palm Jebel Ali fue comenzado por el grupo constructor Jan De Nul en 2002 y finalizado para finales de 2006. El proyecto de dicha isla incluye también la construcción de una península de 4 kilómetros de largo, protegida por un rompeolas de 200 metros de ancho y 17 kilómetros de largo alrededor de la isla. Fueron recuperados 135 millones de metros cúbicos de arena y piedra caliza.

Os paso algún vídeo al respecto. Espero que os sea de interés.

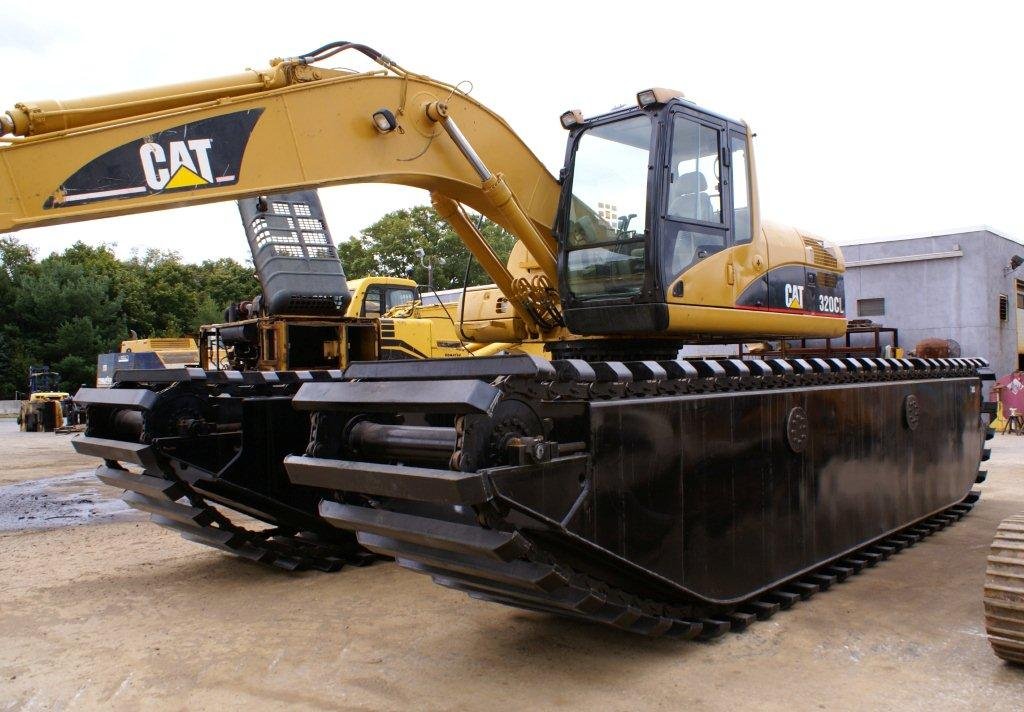

Excavadora anfibia

En las operaciones de limpieza de sedimentos a lagos y lagunas en áreas profundas o de difícil acceso a retroexcavadoras convencionales se pueden utilizar las dragas, o bien esta máquina algo especial: se trata de una retroexcavadora con flotadores. Espero que os gusten los vídeos que os paso sobre estas retroexcavadoras anfibias.



Referencias:

CLEMENTE, J.J.; GONZÁLEZ, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2006). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universidad Politécnica de Valencia. Ref. 2006.4038.

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

Draga de pala frontal

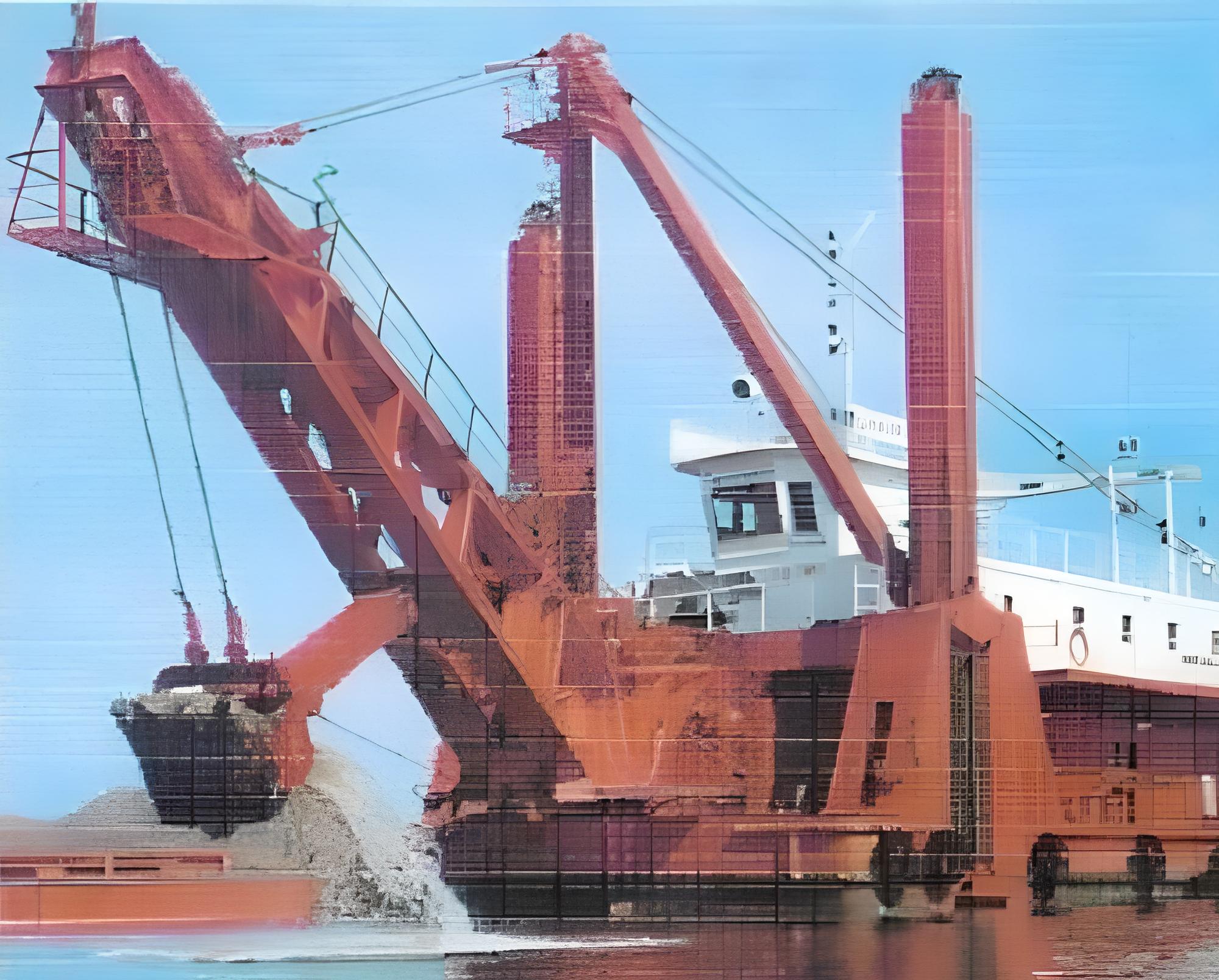

Figura 1. Draga de pala frontal.

La draga de pala frontal (front shovel dredger, en inglés) es una draga mecánica con una pala excavadora frontal accionada mediante cables, montada sobre un pedestal situado en un extremo de un pontón. Está constituida por un fuerte brazo que puede realizar una excavación frontal, elevar la carga, girar el brazo y depositar el material sobre gánguil. Esta draga se fija al fondo con tres spuds, dos en proa y uno en popa. La capacidad del cazo oscila entre 3 y 5 m³, aunque en Estados Unidos se fabrican hasta de 20 m³. Las ventajas es que excava muy bien rocas blandas y arcillas duras y además según excava se va abriendo a sí misma un canal.

Es una variante de la draga con retroexcavadora hidráulica y en la actualidad ha sido prácticamente sustituida por esta. Frente a la draga de retroexcavadora hidráulica, puede alcanzar profundidades mayores, pero su ciclo de producción es menor y su construcción más rústica. Sus usos y forma de operar son similares a las dragas de retroexcavadora hidráulica. La descarga se efectúa en barcazas situadas en los laterales del pontón.

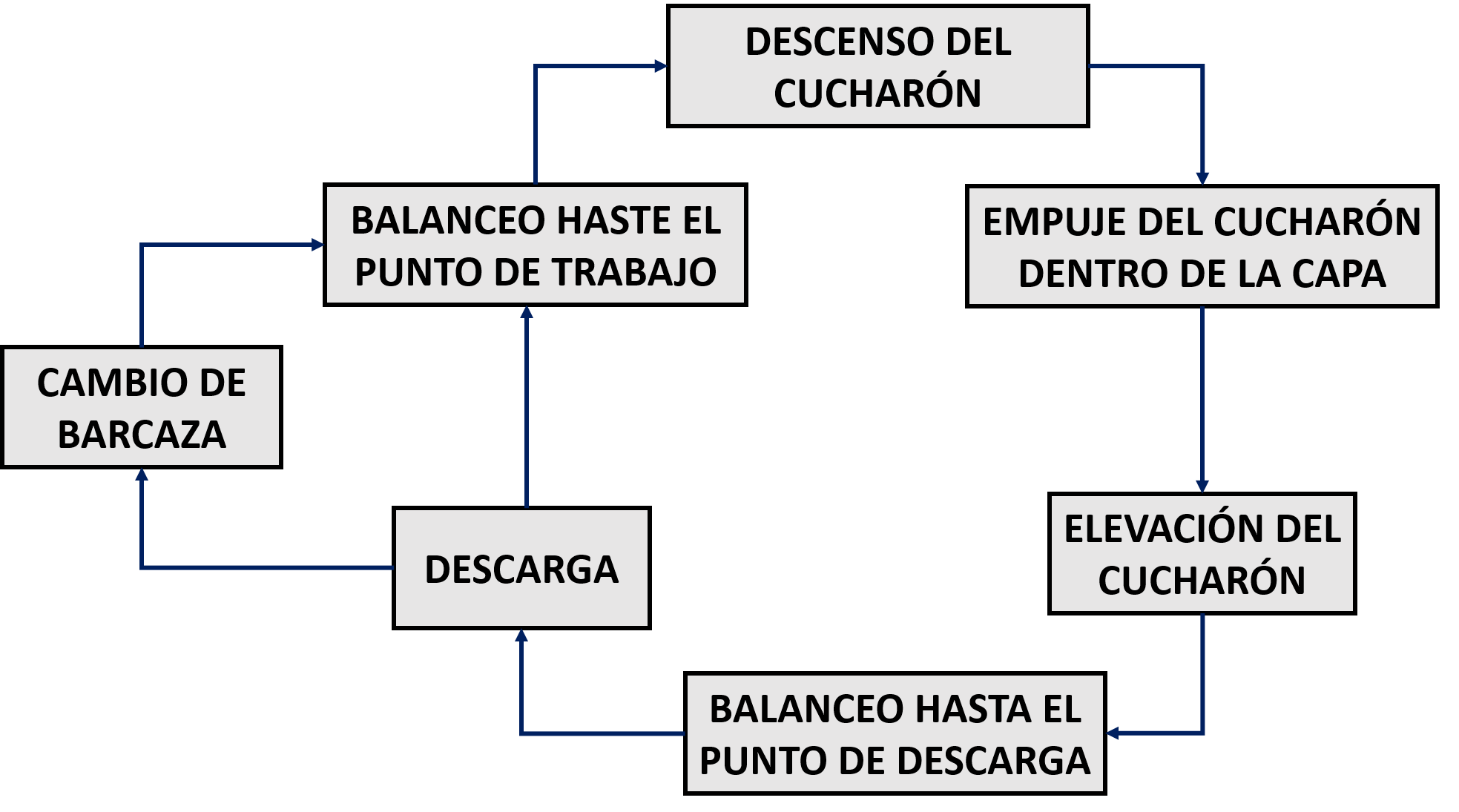

Figura 2. Ciclo de trabajo de la draga de cuchara frontal (Bray et al., 1997)

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.
