Clasificación de las obras de dragado

Figura 1. Dragado mediante una retroexcavadora. https://es.wikipedia.org/

Las operaciones de dragado implican, en esencia, la eliminación de materiales de los fondos marinos y fluviales y su transporte y descarga en ubicaciones específicas. Su uso es muy versátil y abarca principalmente la ingeniería civil y la minería. En un artículo anterior ya se destacó la importancia de las obras de dragado.

En este artículo, clasificaremos las obras de dragado según su objetivo, ubicación y las características del terreno a trabajar. Es crucial destacar que el dragado es un medio y no un objetivo en sí mismo.

Según el objetivo o destino del dragado

El dragado es de gran importancia en la ingeniería portuaria, ya sea para mantener y mejorar los calados, desarrollar nuevas instalaciones o crear puertos. Muchos puertos requieren periódicamente trabajos de dragado para optimizar la navegación. Además, estas obras pueden mantener o ampliar los cauces de los ríos, mejorar su capacidad de drenaje y facilitar la extracción de materiales de construcción y minerales en ambientes marinos.

Otro empleo cada vez más frecuente de los materiales de dragado es como material de relleno o sustitución. Estos rellenos son necesarios en diversas obras, como el trasdosado de muelles, la construcción de carreteras, aeropuertos o el reemplazo de terrenos de baja calidad para mejorar las condiciones geotécnicas en la cimentación de muelles y otras estructuras. El dragado también se utiliza para excavar zanjas para tuberías y cables.

En algunos casos, forma parte de proyectos de restauración ambiental, como la limpieza de fondos marinos contaminados o el drenaje de zonas pantanosas. En los últimos años, el dragado ha cobrado importancia en relación con la regeneración y protección de playas mediante la adición artificial de arena

Actualmente, las técnicas de dragado son esenciales en proyectos que buscan ampliar las áreas de uso en el mar, frecuentemente relacionados con el transporte de mercancías y pasajeros, como es el caso de la isla artificial construida en Hong Kong para alojar un aeropuerto (véase la Figura 2).

Figura 2. Aeropuerto Internacional de Hong Kong, China. https://www.guiaviajesa.com/aeropuertos-mas-estranos-en-islas-artificiales/

Según el emplazamiento:

Las condiciones en las que se llevan a cabo las obras de dragado varían según su ubicación en relación con la costa. Pueden realizarse en el mar abierto, en la zona costera o en aguas protegidas, como en el interior de un puerto, un río o un lago.

Según las características del terreno:

Los terrenos a dragar varían en su composición, desde rocas duras hasta fangos, lo que afecta su comportamiento durante la excavación, transporte y vertido. Por lo tanto, la naturaleza del material a dragar tiene una gran influencia en la elección de la draga y la técnica de dragado.

He grabado un vídeo explicativo sobre este tema, que espero sea de interés.

Os dejo un vídeo donde se describe el dragado del Canal de Panamá.

En este otro vídeo vemos la draga empleada en el puerto de Nueva York.

Referencias:

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cálculo de la producción de una draga de succión en marcha aplicando el método BBL

Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/

Una draga hidráulica de succión en marcha o de arrastre es una embarcación autopropulsada y autoportante que draga de forma continua elevados volúmenes de material en aguas profundas, incluso admitiendo condiciones marítimas desfavorables. Este tipo de dragas suponen algo menos de la cuarta parte del parque mundial de dragas hidráulicas. En un artículo anterior tuvimos ocasión de explicar este tipo de dragas.

Para calcular la producción de una draga de succión en marcha podemos aplicar el método BBL (Bray, Bates y Land, 1997), que estima los rendimientos de las dragas aplicando factores de reducción que representan pérdidas de tiempo sobre la producción teórica.

A continuación os paso un problema resuelto que espero que os sea de utilidad.

Descargar (PDF, 320KB)

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038. Valencia, 74 pp.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno, Madrid, 323 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Importancia de las obras de dragado

https://es.m.wikipedia.org/wiki/Archivo:Dragagem_Luschi.jpg
https://es.m.wikipedia.org/wiki/Archivo:Dragagem_Luschi.jpg

El dragado es un proceso que implica la eliminación de rocas, sedimentos y otros materiales subacuáticos en ambientes marinos, fluviales o lacustres. Incluye las etapas de extracción, transporte y disposición de estos materiales. El dragado puede tener como objetivo profundizar ríos, canales o puertos para mejorar la navegación o evitar inundaciones en zonas aguas abajo, aumentando la capacidad de transporte de agua. La extracción se lleva a cabo con equipos especializados, mientras que el transporte puede ser por medio de la misma embarcación, gánguiles o tuberías. Finalmente, el material se descarga en el fondo de la embarcación transportadora o se bombea a través de tuberías. Cada vez más frecuente es el aprovechamiento de los materiales obtenidos mediante el dragado.

La aplicación de los dragados es muy amplia, fundamentalmente ingeniería civil y minería. Se clasifican según: objetivo del dragado, emplazamiento y características de los terrenos a dragar. El dragado se considera como un medio para conseguir un objetivo determinado. Entre otros, se podrían enunciar los siguientes:

  • Construcción y ampliación de puertos
  • Mantenimiento y mejora de calados en puertos y cauces
  • Mantenimiento y mejora de capacidad de desagüe en ríos y canales
  • Recuperación de zonas bajas inundables y drenaje de zonas pantanosas
  • Sustitución de terrenos de bajas características geotécnicas
  • Creación de suelo ganando terreno al mar
  • Cimentación y protección de Obras marítimas (offshore)
  • Construcción de rellenos para bases de carreteras, diques y aeropuertos
  • Trincheras submarinas para oleoductos, tuberías y emisarios
  • Extracción de materiales para la construcción y minerales
  • Extracción de sedimentos y áridos marinos
  • Extracción de arenas para la regeneración de playas
  • Creación de Islas artificiales en aguas costeras
  • Limpieza de fondos contaminados y sustitución de los mismos
  • Actuaciones de regeneración de hábitats subacuáticos



Draga con tolva continua. https://es.m.wikipedia.org/wiki/Archivo:Draga_con_tolva_continua.jpg
Draga con tolva continua. https://es.m.wikipedia.org/wiki/Archivo:Draga_con_tolva_continua.jpg

Las inversiones en maquinarias y medios especializados son un factor clave en las operaciones de dragado, por lo que la selección adecuada de equipos es crítica. Los equipos de dragado se pueden clasificar según los métodos de excavación, forma de operación y disposición del material. Estas categorías incluyen dragas mecánicas, hidráulicas y especiales. Las dragas mecánicas utilizan medios mecánicos para la excavación y la disposición, mientras que las hidráulicas utilizan medios hidráulicos. Los medios especiales son muy variados y están diseñados para usos específicos.

Antes de realizar una operación de dragado, es importante conocer aspectos como la batimetría, las características geotécnicas y geológicas del material a dragar y las condiciones medioambientales de las zonas de dragado, transporte y disposición. Esta información ayudará a minimizar los costos ambientales y económicos asociados.

También podéis consultar mi canal YouTube para ver más vídeos de obras marítimas y dragados: https://www.youtube.com/playlist?list=PLcy8Kq2fLuWlw_QLb3O6M3tvYxyFoqYNG

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Dragas de succión en marcha o de arrastre

Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/
Figura 1. Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/

Una draga hidráulica de succión en marcha o de arrastre es una embarcación autopropulsada y autoportante que draga de forma continua elevados volúmenes de material en aguas profundas, incluso admitiendo condiciones marítimas desfavorables. Este tipo de dragas suponen algo menos de la cuarta parte del parque mundial de dragas hidráulicas.

El material se aspira mediante una tubería que presenta en su extremo un cabezal de succión. La bomba de dragado, centrífuga, puede ser sumergible (esta se instala en la tubería de succión a medio camino entre el cabezal y la conexión del tubo de succión al forro exterior del casco), o estar a bordo. La bomba pone en suspensión al material suelto y al agua, aspira dicha mezcla mientras el barco sigue en movimiento y la almacena en la cántara de la propia draga. El material sólido se decanta y el agua se evacua por rebose. La cántara puede almacenar entre 1000 y 20000 m³, pudiéndose transporta el material a grandes distancias. Se descarga el material por apertura del fondo o por bombeo.

Esta draga es muy útil en terrenos blandos, no demasiados compactos ni cohesivos (fangos, arcillas blandas, arenas y algunas gravas). La profundidad de trabajo de esta draga se encuentra habitualmente entre los 4 y 50 m, aunque ya se han alcanzado profundidades de trabajo que llegan a 120-150 m. La velocidad de navegación, de 17 nudos. Puede trabajar hasta con una altura de ola de 5 m. El tamaño máximo de partícula es de 300 mm y la resistencia máxima al corte del material a dragar es de 75 kPa.

Figura 2. Ciclo de trabajo de las dragas de succión en marcha (Sanz, 2001)

Os paso un vídeo donde podéis observar cómo trabajan estas dragas. Espero que os guste.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Dragas con inyectores de agua

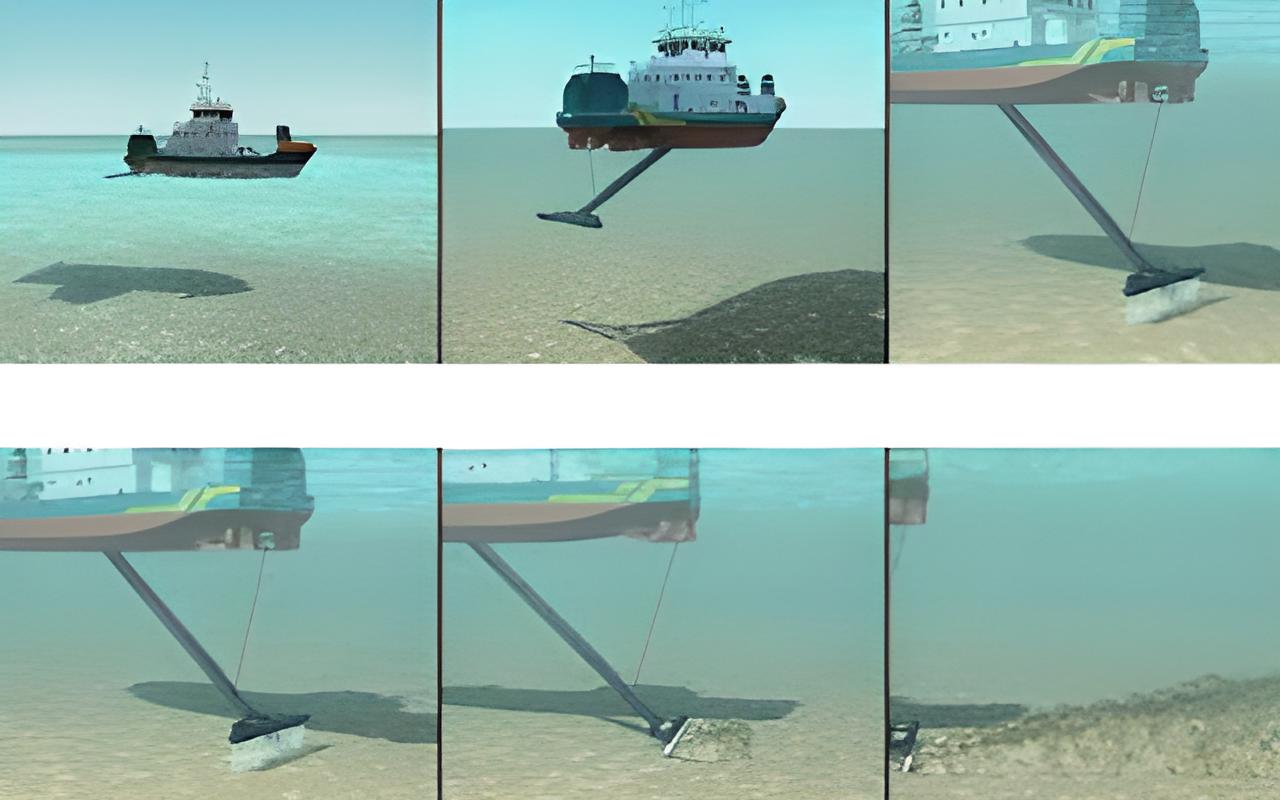

Figura 1. http://tecnologia-maritima.blogspot.com.es/

La draga de inyección de agua, también conocida como jet dredger o wid en inglés, es una máquina autopropulsada o remolcable que funciona por medio de la agitación de agua a baja presión sobre materiales finos, creando una pulpa de menor densidad que se desplaza por gravedad por la diferencia de gradiente de densidad y las corrientes marinas. Este método es adecuado cuando el material se encuentra en un plano inclinado descendente. Con una pendiente de 1:1000 se pueden mover fangos hasta una distancia de 1 km. Se originó en Países Bajos a principios de los años 80 y se utiliza principalmente en el dragado de puertos. En Estados Unidos, se emplea ampliamente en el dragado de ríos y cauces fluviales.

Por otro lado, las dragas niveladoras o de remoción se emplean para mover materiales corta distancia o para ayudar en las tareas de dragado de otros equipos. Sin embargo, su principal característica es que no extraen el material del fondo marino fuera del agua, sino que lo transfieren de un punto a otro, siempre por debajo del nivel del agua.

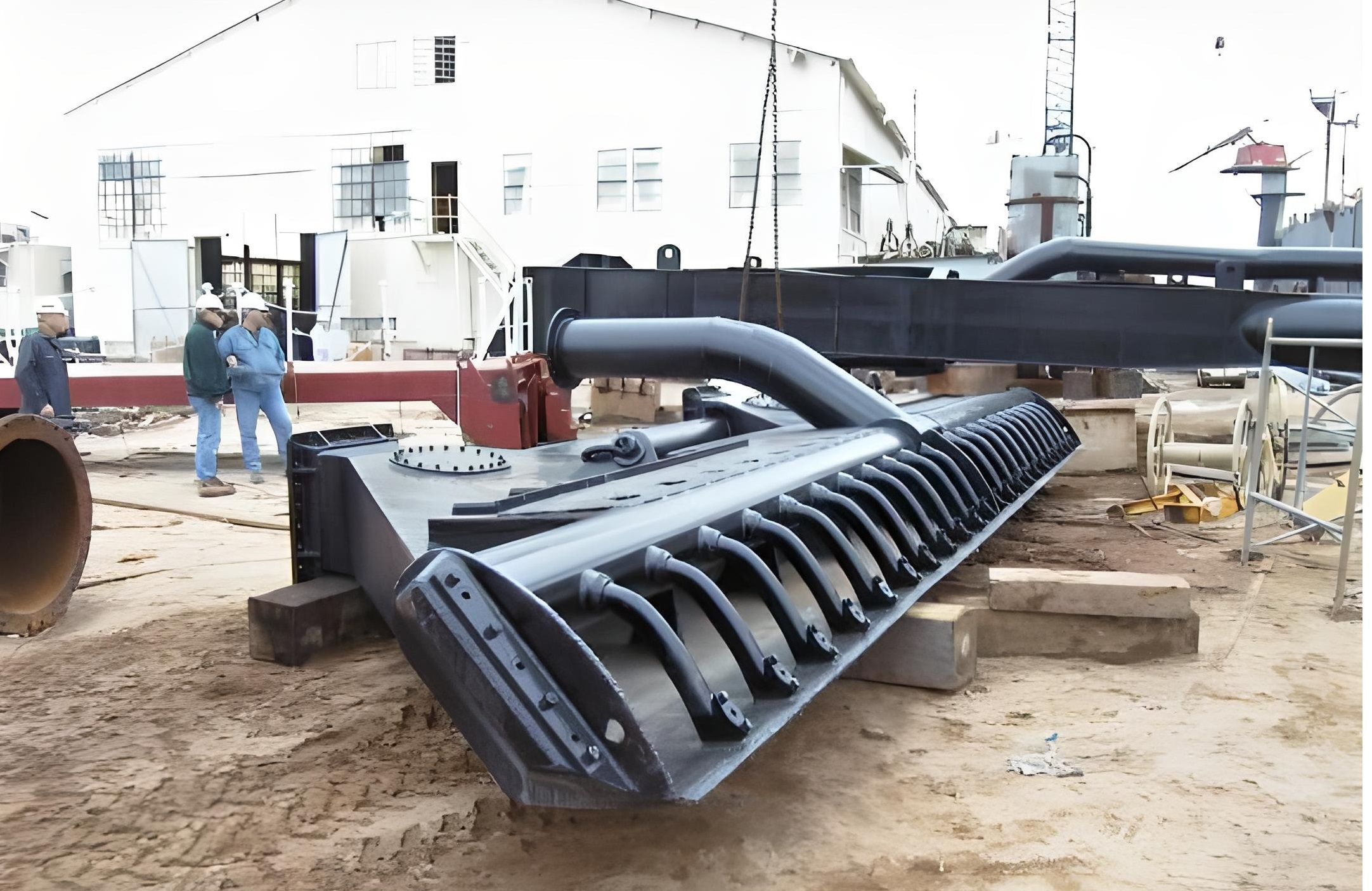

El equipo está compuesto por la unidad propulsora, la toma de agua, la escala, los cables de elevación y los inyectores de agua. Se controla y se mueve mediante sus hélices de proa y popa, lo que le permite operar en áreas pequeñas.

Entre sus ventajas se destacan su alta eficiencia y productividad en condiciones adecuadas, su maniobrabilidad y bajo calado. Sin embargo, la producción depende de la capacidad de los jets, la longitud del brazo y la inclinación del fondo marino, mientras que la profundidad no tiene una gran influencia en su rendimiento. Lamentablemente, su uso está restringido a materiales finos y sueltos y no es viable en presencia de fuertes corrientes contrarias. Además, su efectividad está estrechamente ligada a las pendientes del lecho marino y se limita a desplazamientos de material locales. Es importante tener en cuenta la posibilidad de fallos debido a obstáculos. Además, se desconoce el destino final del material removido, lo que puede dificultar las labores de medición con ciertos equipos hidrográficos si se remueve excesivamente sedimento de la zona a dragar.

Método de operación:

—Posicionamiento de la draga

—Descenso de las boquillas inyectoras de agua hasta penetrar en la capa de material

—Inyección de agua a baja presión

—Desplazamiento de la draga hacia delante (dirección de desplazamiento de la pulpa) hasta la zona de acumulación del material

El funcionamiento del ciclo de estos equipos presenta una desventaja: solo se puede utilizar el trayecto de ida de la embarcación para realizar la impulsión del material fluidificado. Durante la vuelta, es necesario levantar el cabezal y retroceder o girar la embarcación y navegar hacia adelante hasta el punto de partida. En cualquier caso, el tiempo invertido en el trayecto de regreso no contribuye a aumentar la producción.

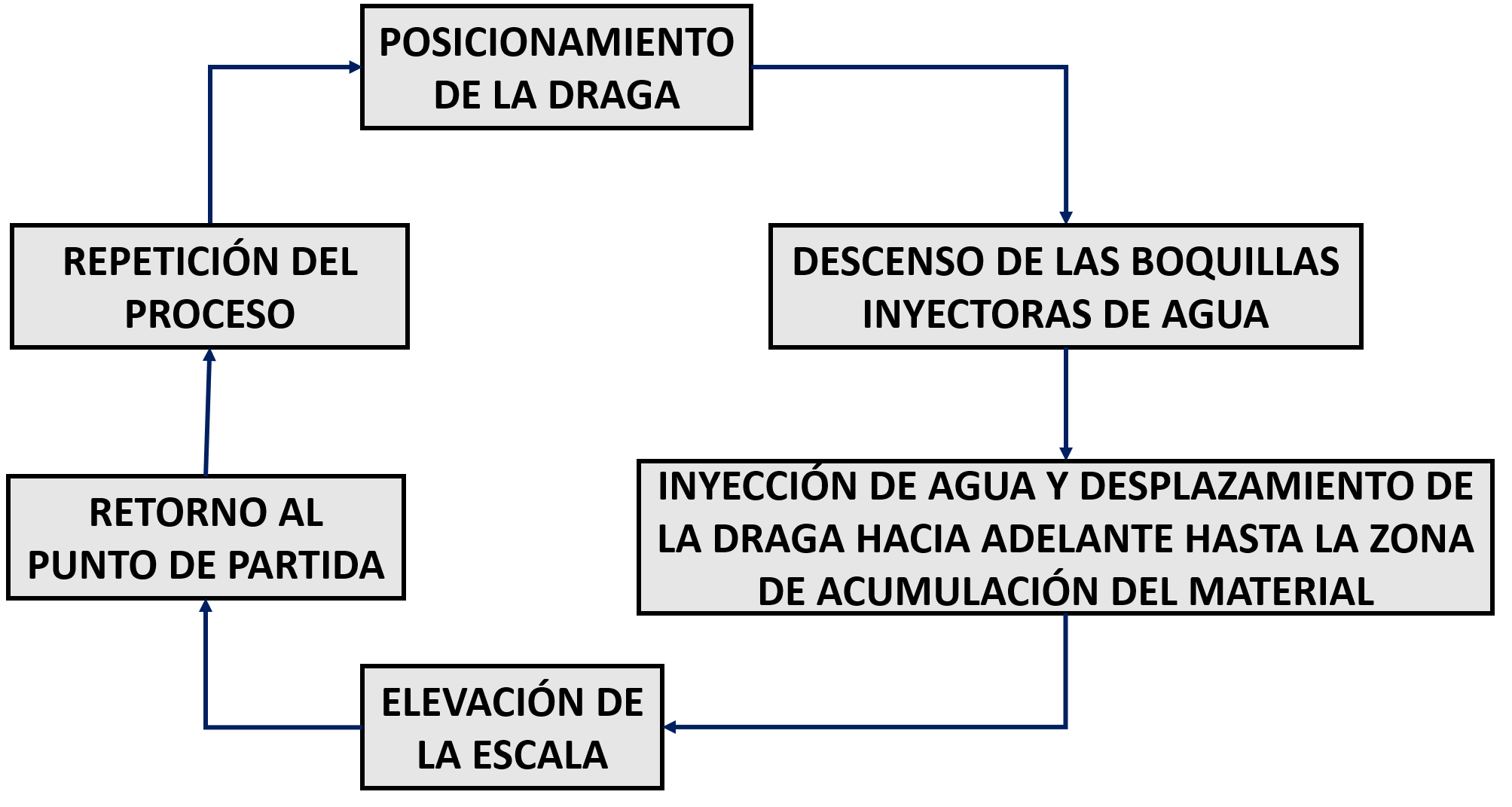

Figura 2. Ciclo de producción de las dragas de inyección de agua (Bray et al, 1997)
ecnologia-maritima.blogspot.com.es

La draga de inyección de agua tiene limitaciones en su uso. La profundidad máxima a la que se puede operar varía en función del tipo de barco y la manera en que está conectado el equipo inyector. Con el empleo de equipos rígidos, se pueden trabajar solo en aguas menos profundas de 15 m. Sin embargo, si se usan conductos flexibles, se puede operar en profundidades más grandes. En cualquier caso, la utilización efectiva de esta draga depende de sus características particulares, aunque también se pueden establecer límites en función de la viabilidad económica.

Las limitaciones en cuanto a profundidad de operación para dragas pequeñas son de un mínimo de 3 m, mientras que para las dragas grandes con un conductor rígido son de un máximo de 15 m. El equipo es sensible al oleaje, siendo la altura máxima de ola permitida es de 0,5 m. En cuanto al tipo de terreno, se puede dragar en aquellos que sean muy blandos y de baja cohesión, así como en terrenos muy sueltos o con una granulometría fina disgregada.

Os dejo un vídeo para que veáis su funcionamiento.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.
