Figura 1. Conceptos relacionados con el uso de metamodelos, (a) relación entre precisión y coste computacional para diferentes enfoques de la modelación (adaptado de Roman et al. (2020)) y (b) descripción genérica de un metamodelo como una función de caja negra (adaptado de Texeira et al. (2020)).
Dentro del XIII Coloquio de Análisis, Diseño y Monitoreo Estructural de la IV Convención Científica Internacional UCLV 2023, se presentó una ponencia sobre las aplicaciones de la optimización estructural asistida por metamodelos. Os paso a continuación la ponencia, por si os resulta de interés.
Resumen:
Debido al creciente interés por mejorar la sostenibilidad del sector de las construcciones, la optimización del diseño estructural ha venido cobrando auge en los últimos tiempos. Una de las desventajas de estos procedimientos es el enorme consumo computaciones que requieren. Sin embargo, la optimización asistida por metamodelos (MASDO por sus siglas en inglés) es una variante muy útil, ya que permite acortar considerablemente los tiempos de cómputo manteniendo la precisión en los resultados de la optimización. En este trabajo se exponen las estrategias de MASDO más utilizadas en el ámbito de la ingeniería estructural, así como algunas aplicaciones prácticas.
Durante los días 10-13 de julio de 2023 tuvo lugar en Donostia-San Sebastián (Spain) el 27th International Congress on Project Management and EngineeringAEIPRO 2023. Fue una buena oportunidad para debatir y conocer propuestas sobre dirección e ingeniería de proyectos. Nuestro grupo de investigación, dentro del proyecto de investigación HYDELIFE, presentó varias comunicaciones. A continuación os paso el resumen de una de ellas.
El objetivo de este trabajo es desarrollar una metodología para optimizar la energía en la construcción de tableros losa pretensado aligerados. Se lleva a cabo un análisis de la sección transversal para determinar los parámetros de diseño a través de un estudio del estado del arte. A partir de ese análisis, se identifican las variables de diseño que mejorarán la eficiencia energética del tablero. La metodología se divide en dos fases: primero, se utiliza una técnica estadística llamada hipercubo latino para muestrear las variables del tablero y determinar una superficie de respuesta; y en segundo lugar, se optimiza la superficie de respuesta mediante un modelo de optimización basado en Kriging. Como resultado, se ha desarrollado una metodología que reduce el costo energético en la construcción de tableros losa pretensado aligerados. Las recomendaciones para mejorar la eficiencia energética incluyen emplear esbelteces elevadas (alrededor de 1/28), reducir el consumo de hormigón y armadura activa, y aumentar la cantidad de armadura pasiva.
El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.
This research was funded by MCIN/AEI/10.13039/501100011033, grant number PID2020-117056RB-I00 and The APC was funded by ERDF A way of making Europe.
Referencia:
BRUN-IZQUIERDO, A.; YEPES-BELLVER, L.; ALCALÁ, J.; YEPES, V. (2023). Optimización energética de tableros tipo losa pretensados aligerados mediante modelos Kriging. 27th International Congress on Project Management and Engineering, AEIPRO, 10-13 de julio, Donostia/San Sebastián (Spain), pp. 426-437. DOI:10.61547/3374
A continuación os dejo un vídeo donde presentamos el trabajo. Espero que os sea de interés.
Os dejo la comunicación completa, pues está publicada en abierto.

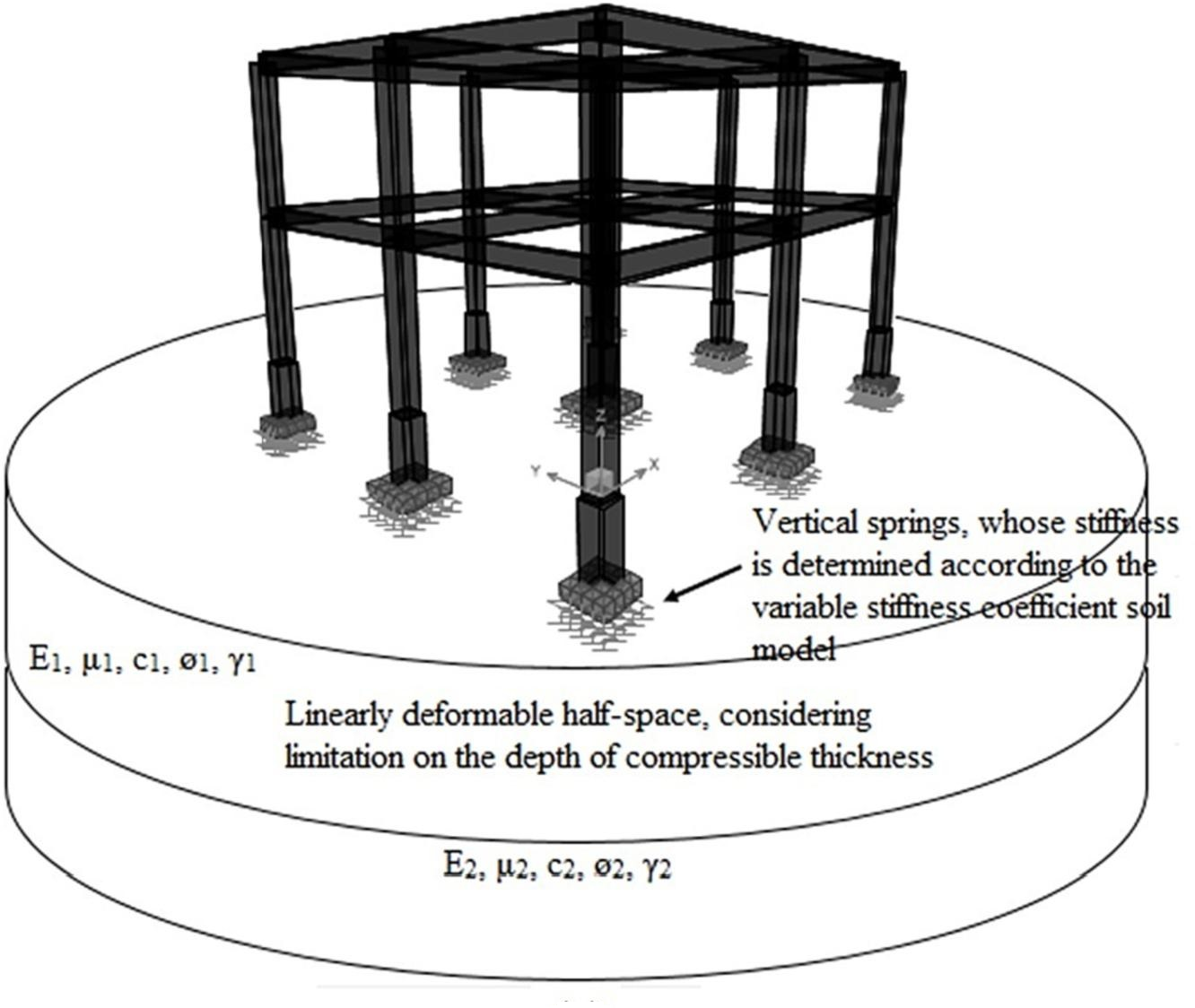

Acaban de publicarnos un artículo en Engineering Structures, revista indexada en el primer cuartil del JCR. El artículo propone una estrategia de optimización metaheurística asistida por metamodelos para minimizar las emisiones de CO₂ de las estructuras de armazón de hormigón armado, teniendo en cuenta la interacción suelo-estructura. El enfoque permite abordar problemas de optimización estructural de alta complejidad y, al mismo tiempo, lograr un ahorro computacional de alrededor del 90%. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.
Las contribuciones de este trabajo son las siguientes:
El artículo propone una estrategia de optimización metaheurística asistida por metamodelos para minimizar las emisiones de CO₂ de las estructuras de armazón de hormigón armado, teniendo en cuenta la interacción suelo-estructura.
El enfoque sugerido permite abordar problemas de optimización estructural de alta complejidad y, al mismo tiempo, lograr un ahorro computacional de alrededor del 90%.
El estudio muestra que incluir la interacción suelo-estructura conduce a resultados de diseño diferentes a los obtenidos con los soportes clásicos, y que los cimientos también resultan importantes dentro del ensamblaje estructural.
El enfoque metaheurístico permite obtener resultados (de media) con una precisión de hasta el 98,24% en los suelos cohesivos y del 98,10% en los suelos friccionales, en comparación con los resultados de la optimización heurística.
Abstract:
It is well known that conventional heuristic optimization is the most common approach to deal with structural optimization problems. However, metamodel-assisted optimization has become a valuable strategy for decreasing computational consumption. This paper applies conventional heuristic and Kriging-based meta-heuristic optimization to minimize the CO2 emissions of spatial reinforced concrete frame structures, considering an aspect usually ignored during modeling, such as the soil-structure interaction (SSI). Due to the particularities of the formulated problem, there are better strategies than simple Kriging-based optimization to solve it. Thus, a meta-heuristic strategy is proposed using a Kriging-based two-phase methodology and a local search algorithm. Three different models of structures are used in the study. Results show that including the SSI leads to different design results than those obtained using classical supports. The foundations, usually ignored in this type of research, also prove significant within the structural assembly. Additionally, using an appropriate coefficient of penalization, the meta-heuristic approach can find (on average) results up to 98.24% accuracy for cohesive soils and 98.10% for frictional ones compared with the results of the heuristic optimization, achieving computational savings of about 90%. Therefore, considering aspects such as the SSI, the proposed metamodeling strategy allows for dealing with high-complexity structural optimization problems.
Acaban de publicarnos un artículo en Structures, revista indexada en el JCR. Se trata de la evaluación del coste del ciclo de vida mediante la función de densidad espectral de potencia en un puente de hormigón en ambiente costero. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.
La optimización asistida por metamodelos es una alternativa valiosa para manejar los procedimientos de optimización de diseño estructural, que suelen ser bastante costosos y a veces incluso prohibitivos. Este estudio ofrece una revisión actualizada de la literatura sobre la optimización asistida por metamodelos en el campo de la ingeniería estructural, analizando 111 publicaciones y 169 casos de estudio. Para proporcionar recomendaciones prácticas sobre las mejores prácticas para realizar esta optimización, se analizan ocho variables categóricas y se detectan relaciones subyacentes entre ellas mediante el análisis de correspondencia simple y múltiple. Sorprendentemente, hay menos documentos publicados sobre el tema de lo que se esperaba. La mayoría se centran en mejorar o desarrollar estrategias de metamodelización utilizando casos de estudio simples (benchmark) para validar las metodologías propuestas. La originalidad y el valor de este estudio radican en las conclusiones obtenidas a partir del análisis estadístico, que sirven como guía práctica para incorporar estrategias de metamodelización en futuros proyectos relacionados con la optimización del diseño estructural.
Metamodel-assisted optimization is a valuable alternative to handle structural design optimization procedures, which are usually quite expensive and sometimes even prohibitive. This paper presents an up-to-date literature review on metamodel-assisted structural design optimization (MASDO) in the structural engineering field. The period analyzed is from 2000 to the present, involving 111 publications and 169 case studies. In order to provide practical recommendations on best practices to perform MASDO, eight categorical variables are analyzed, and underlying relationships between them are detected by applying simple and multiple correspondence analysis. Surprisingly, there are fewer published papers on the subject than expected. Most focus on improving or developing metamodeling strategies using simple (benchmark) case studies to validate the proposed methodologies. Consequently, the originality and value of this study lie in the conclusions obtained from the statistical analysis, which serve as a practical guide for incorporating metamodeling strategies in future projects related to structural design optimization.
Es de agradecer al área de comunicación de la Universitat Politècnica de València, y en especial, a Luis Zurano, su labor en la difusión del trabajo de investigación realizado en nuestra universidad.
En este caso, se ha hecho eco de uno de nuestros trabajos relacionados con la optimización de la cimentación de aerogeneradores mediante metamodelos tipo kriging. Os paso la noticia, tal y como ha salido en la web de nuestra universidad, así como en otros medios de prensa.
También ha aparecido en otros medios de comunicación, como los que siguen:
También tenéis un corte de la noticia emitida por Radio Nacional de España:
Y en este otro corte, podéis ver la noticia en la SER:
Diseño revolucionario
Un estudio de la Universitat Politècnica de València revoluciona el diseño de los aerogeneradores
Un estudio realizado por investigadores de la Universitat Politècnica de València (UPV), pertenecientes al Instituto de Ciencia y Tecnología del Hormigón (ICITECH), en colaboración con la Universidad Tecnológica Chalmers de Goteborg (Suecia), promete revolucionar el diseño estructural de los aerogeneradores. Su trabajo ofrece soluciones entre un 8 y un 15 % más sostenibles que los diseños tradicionales de estas infraestructuras,
Este estudio presenta un método innovador y eficiente para optimizar el diseño de cimentaciones de aerogeneradores, mejorando así la eficiencia energética en su construcción. Los resultados obtenidos en el estudio, publicados en la revista Structural and Multidisciplinary Optimization, demuestran su aplicabilidad en proyectos grandes y complejos y su potencial para ser utilizado en otras estructuras civiles.
“Nuestro método permite diseñar estructuras de manera más sostenible y facilitar su construcción, a través de un software que puede analizar diferentes condiciones y optimizar así el producto final. Utiliza metamodelos, como Kriging, para mejorar la eficiencia y reducir el costo computacional del proceso de optimización del diseño”, explica Víctor Yepes, investigador del Instituto ICITECH de la Universitat Politècnica de València.
En su estudio, el equipo de la Universitat Politècnica de València y la Universidad Tecnológica Chalmers aplicaron el método a un ejemplo real de cimientos para turbinas eólicas en Suecia. “Comprobamos que con nuestra propuesta se pueden obtener mejores diseños, analizando solo veinte en lugar de mil diseños diferentes. Además, constatamos que estos diseños son más sostenibles que los diseños convencionales”, destaca Víctor Yepes, investigador del Instituto ICITECH de la Universitat Politècnica de València.
Entre las ventajas de este “revolucionario método” destaca también una significativa reducción de los costes – tanto económicos como computacionales— y tiempos a la hora de diseñar las cimentaciones de los aerogeneradores.
Otras aplicaciones
Aunque este estudio se centra en el diseño de cimientos para turbinas eólicas, el método propuesto por los investigadores españoles y suecos puede ser aplicado a otras estructuras empleadas en la ingeniería civil o en la edificación. Además, la técnica de metamodelado de Kriging es ampliamente utilizada en la industria y puede ser aplicada a una amplia variedad de proyectos de diseño estructural.
“Nuestro trabajo puede ser de gran utilidad para la optimización de otras estructuras de ingeniería civil como puentes o edificios. Además, el método propuesto podría ser aplicado en otros campos como la optimización de procesos de fabricación o el desarrollo de nuevos materiales. En definitiva, se trata de una novedosa técnica con un gran potencial para afrontar y resolver una amplia variedad de problemas de diseño de ingeniería”, concluye Víctor Yepes.
El desarrollo de este método se enmarca dentro del proyecto de investigación HYDELIFE, financiado por el Ministerio de Ciencia e Innovación y el Fondo Europeo de Desarrollo Regional (FEDER).
Referencia
MATHERN, A.; PENADÉS-PLÀ, V.; ARMESTO BARROS, J.; YEPES, V. (2022). Practical metamodel-assisted multi-objective design optimization for improved sustainability and buildability of wind turbine foundations. Structural and Multidisciplinary Optimization, 65:46. DOI:10.1007/s00158-021-03154-0
