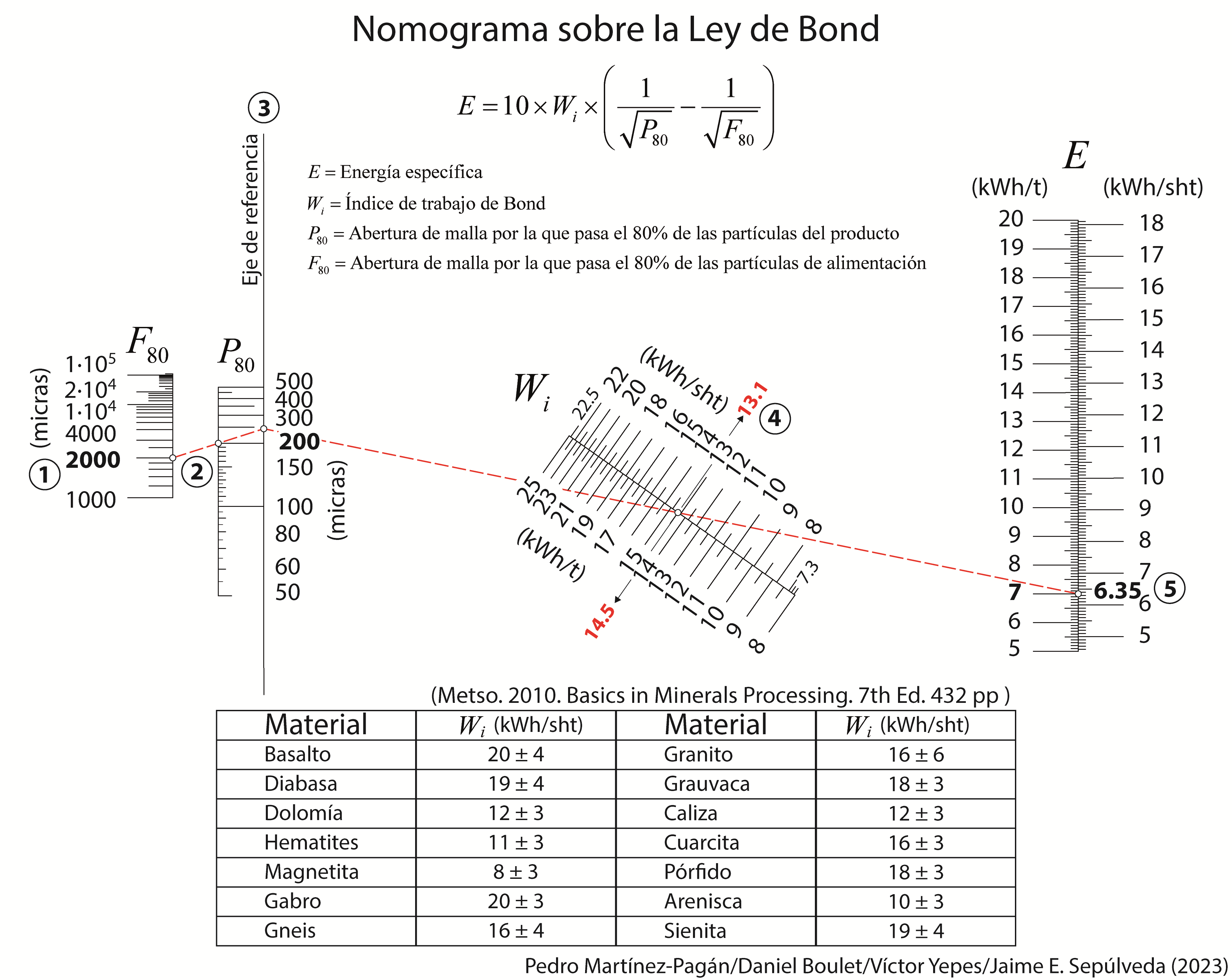

En un artículo previo, explicamos cómo se utiliza la Ley de Bond para calcular la energía necesaria para fragmentar un material, incluso proporcionando un ejemplo resuelto en el que se aplicó a un equipo de trituración para obtener un tamaño de áridos. En este artículo, presentaremos un nuevo nomograma que ha sido creado en colaboración con los profesores Pedro Martínez-Pagán, Daniel Boulet y Jaime E. Sepúlveda, específicamente diseñado para tamaños de partícula más pequeños. Este nomograma se emplea para una molienda con un molino de bolas para un tipo de mineral en particular. Esperamos que tanto el nomograma como el ejercicio resuelto sean de su interés.
FUEYO, L. (1999). Equipos de trituración, molienda y clasificación: tecnología, diseño y aplicación. Editorial Rocas y Minerales. 1ª edición. Fueyo Editores. Madrid, 371 pp. ISBN: 84-923128-2-3.
LÓPEZ JIMENO, C. (ed.) (1998). Manual de áridos. Prospección, explotación y aplicaciones. E.T.S. de Ingenieros de Minas de Madrid, 607 pp.
MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2005). Temas de procedimientos de construcción. Extracción y tratamiento de áridos.Editorial de la Universidad Politécnica de Valencia. Ref. 2005.165. Valencia.
MARTÍNEZ PAGÁN, P. (2021). Ejercicios resueltos de plantas de tratamiento de recursos minerales. Universidad Politécnica de Cartagena, CRAI Biblioteca, Cartagena, 211 pp.
Existen varios tipos de pavimentos de hormigón, que se clasifican en función de la existencia o no de armaduras y de la disposición de las juntas (Figura 1). Los pavimentos de hormigón en masa o de hormigón armado con juntas, y los pavimentos continuos de hormigón armado, son los más comunes en carreteras, mientras que los pavimentos de hormigón pretensado, los de hormigón armado con fibras, los de hormigón compactado con rodillo, de hormigón poroso, y los de elementos prefabricados (losas o adoquines) son menos frecuentes.
A continuación, se detallan los pavimentos de hormigón en masa con juntas, los cuales se consideran los más económicos y sencillos de construir (Figura 2). Estos pavimentos son usuales en diversas categorías de tráfico, soportando un promedio de hasta 2.000 vehículos pesados por carril y día. El control de la fisuración se logra mediante la inclusión de juntas, ya sean estas longitudinales o transversales, y pueden cumplir diferentes funciones como juntas de construcción, de contracción o de dilatación, dependiendo de su diseño.
Figura 2. Pavimento de hormigón en masa con juntas.
La fisuración se controla dividiendo al pavimento en losas con una separación entre juntas transversales de 3,5 a 6,0 m, que depende, entre otros factores, del tipo de base, el espesor y el coeficiente de expansión térmica (Figura 3). La separación entre juntas en una losa está estrechamente relacionada con su espesor. Si no hay grandes gradientes de temperatura, la distancia entre las juntas no debería exceder 25-30 veces el espesor de la losa. Si hay gradientes importantes de temperatura, la separación entre juntas debe reducirse a 15-20 veces el espesor de la losa. Se recomienda colocar las juntas a distancias inferiores a 5 m, y si no hay pasadores, no deben superar los 4 m. Como regla general, las losas deben ser rectangulares, y la relación entre sus lados no debe ser superior a 1,5. En calzadas con un ancho mayor de 5 m, se deben disponer juntas longitudinales.
Figura 3. Esquema de un pavimento de hormigón en masa con juntas
La transferencia de carga a través de las juntas es un factor relevante que condiciona el desempeño de los pavimentos. Una mala transferencia de carga puede provocar problemas como el escalonamiento de las juntas, la erosión de las bases debido a la eyección de agua con suelo fino (también conocido como “bombeo”) y roturas de las esquinas. En este tipo de juntas, existen dos mecanismos de transferencia de carga: la trabazón entre los áridos y el uso de pasadores.
Con frecuencia, se colocan barras de unión de acero corrugado en las juntas longitudinales para mantener unidas las losas adyacentes. Estas barras permiten la deformación debida al gradiente térmico, pero evitan la separación de las juntas entre carriles de circulación y el escalonamiento causado por el tráfico. A pesar de ello, estos fenómenos suelen ocurrir con poca frecuencia en las juntas longitudinales.
Con tráficos medios (IMD entre 200 y 2.000 vehículos pesados), suele ser común el empleo de pasadores en las juntas transversales para mejorar la transmisión de cargas entre las losas. Son barras lisas de acero no adheridas al hormigón, situadas a mitad de espesor, paralelas entre sí y al eje de la vía. De esta manera, se garantiza que las losas a ambos lados de la junta tengan una deflexión similar al paso de los vehículos. A pesar de que el empleo de pasadores reduce el espesor de las losas y aumenta la separación entre las juntas, también se han logrado excelentes resultados en pavimentos sin pasadores cuando las juntas se han dispuesto a distancias inferiores a 4 m.
El diseño “californiano” prescinde de los pasadores (Figura 4), aunque solo se utiliza en España para el tráfico medio y ligero. Sin embargo, cuando se espera más de 200 vehículos pesados por carril y sentido, se adoptan medidas para prolongar la vida útil del pavimento. Estas incluyen bases resistentes al desgaste como el hormigón magro o el gravacemento con mayor contenido de conglomerante, sistemas de drenaje para evitar la acumulación de agua en las juntas y bordes del pavimento (drenes laterales o bases porosas) y la construcción de losas cortas (aproximadamente de 4 m) con juntas inclinadas 1:6 para minimizar las tensiones.
Figura 4. Pavimento de hormigón en masa con juntas transversales inclinadas (Kraemer et al., 1999)
Hay que evitar los finos de los arcenes cercanos para prevenir el escalonamiento del pavimento. Se pueden implementar soluciones como zanjas longitudinales porosas o bases drenantes sin finos o estabilizadas empleando gravacemento o suelocemento. Sin embargo, la opción más efectiva suele ser un arcén de hormigón en masa con barras de unión al carril adyacente y una junta longitudinal sellada. Se comprueba que, con estas medidas, los pavimentos de hormigón en masa con juntas sin pasadores soportan el tráfico pesado, siempre y cuando no haya mucha lluvia. Además, es importante considerar el efecto positivo que tiene un arcén de hormigón en la estructura y en la prevención de la erosión. No obstante, en España, los pasadores son obligatorios para el tráfico pesado y medio-alto.
La técnica californiana se adapta bien a las pavimentadoras de encofrados deslizantes, pues no requiere pasadores. Antes de la década de 1980, los pasadores se introducían mediante vibración con una máquina que rodaba sobre encofrados fijos, o bien, la pavimentadora debía detenerse en cada junta para colocar los pasadores mediante horquillas, lo que empeoraba la regularidad superficial. Actualmente, las pavimentadoras cuentan con dispositivos que introducen los pasadores sin interrupciones y sin afectar al hormigón de la junta, lo que simplifica el proceso y aumenta su eficiencia. Además, el sobrecoste de utilizar pasadores es mínimo, lo que hace que esta solución sea competitiva para tráficos pesados y medios-alto.
Os dejo un webminar, desarrollado en 2020, del Instituto del Cemento Portland Argentino, sobre la ejecución de pavimentos de hormigón con tecnología convencional. Espero que os sea útil.
También recomiendo la videoconferencia sobre diseño y ejecución de juntas en pavimentos de hormigón, cuyo ponente es César Bartolomé, director del Área de Innovación de IECA. Espero que os guste.
Referencias:
IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.
KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.
Es de agradecer al área de comunicación de la Universitat Politècnica de València, y en especial, a Luis Zurano, su labor en la difusión del trabajo de investigación realizado en nuestra universidad.
En este caso, se ha hecho eco de uno de nuestros trabajos relacionados con la optimización de la cimentación de aerogeneradores mediante metamodelos tipo kriging. Os paso la noticia, tal y como ha salido en la web de nuestra universidad, así como en otros medios de prensa.
También ha aparecido en otros medios de comunicación, como los que siguen:
También tenéis un corte de la noticia emitida por Radio Nacional de España:
Y en este otro corte, podéis ver la noticia en la SER:
Diseño revolucionario
Un estudio de la Universitat Politècnica de València revoluciona el diseño de los aerogeneradores
Un estudio realizado por investigadores de la Universitat Politècnica de València (UPV), pertenecientes al Instituto de Ciencia y Tecnología del Hormigón (ICITECH), en colaboración con la Universidad Tecnológica Chalmers de Goteborg (Suecia), promete revolucionar el diseño estructural de los aerogeneradores. Su trabajo ofrece soluciones entre un 8 y un 15 % más sostenibles que los diseños tradicionales de estas infraestructuras,
Este estudio presenta un método innovador y eficiente para optimizar el diseño de cimentaciones de aerogeneradores, mejorando así la eficiencia energética en su construcción. Los resultados obtenidos en el estudio, publicados en la revista Structural and Multidisciplinary Optimization, demuestran su aplicabilidad en proyectos grandes y complejos y su potencial para ser utilizado en otras estructuras civiles.
“Nuestro método permite diseñar estructuras de manera más sostenible y facilitar su construcción, a través de un software que puede analizar diferentes condiciones y optimizar así el producto final. Utiliza metamodelos, como Kriging, para mejorar la eficiencia y reducir el costo computacional del proceso de optimización del diseño”, explica Víctor Yepes, investigador del Instituto ICITECH de la Universitat Politècnica de València.
En su estudio, el equipo de la Universitat Politècnica de València y la Universidad Tecnológica Chalmers aplicaron el método a un ejemplo real de cimientos para turbinas eólicas en Suecia. “Comprobamos que con nuestra propuesta se pueden obtener mejores diseños, analizando solo veinte en lugar de mil diseños diferentes. Además, constatamos que estos diseños son más sostenibles que los diseños convencionales”, destaca Víctor Yepes, investigador del Instituto ICITECH de la Universitat Politècnica de València.
Entre las ventajas de este “revolucionario método” destaca también una significativa reducción de los costes – tanto económicos como computacionales— y tiempos a la hora de diseñar las cimentaciones de los aerogeneradores.
Otras aplicaciones
Aunque este estudio se centra en el diseño de cimientos para turbinas eólicas, el método propuesto por los investigadores españoles y suecos puede ser aplicado a otras estructuras empleadas en la ingeniería civil o en la edificación. Además, la técnica de metamodelado de Kriging es ampliamente utilizada en la industria y puede ser aplicada a una amplia variedad de proyectos de diseño estructural.
“Nuestro trabajo puede ser de gran utilidad para la optimización de otras estructuras de ingeniería civil como puentes o edificios. Además, el método propuesto podría ser aplicado en otros campos como la optimización de procesos de fabricación o el desarrollo de nuevos materiales. En definitiva, se trata de una novedosa técnica con un gran potencial para afrontar y resolver una amplia variedad de problemas de diseño de ingeniería”, concluye Víctor Yepes.
El desarrollo de este método se enmarca dentro del proyecto de investigación HYDELIFE, financiado por el Ministerio de Ciencia e Innovación y el Fondo Europeo de Desarrollo Regional (FEDER).
Referencia
MATHERN, A.; PENADÉS-PLÀ, V.; ARMESTO BARROS, J.; YEPES, V. (2022). Practical metamodel-assisted multi-objective design optimization for improved sustainability and buildability of wind turbine foundations. Structural and Multidisciplinary Optimization, 65:46. DOI:10.1007/s00158-021-03154-0
Figura 1. Texturizado de pavimentos de hormigón con peine metálico transversal. https://web1.icpa.org.ar/wp-content/uploads/2019/04/2014-04-Texturas-pavimentos.pdf
En los últimos años, ha aumentado la preocupación por las texturas superficiales de los pavimentos de hormigón debido al incremento progresivo del tráfico y de la velocidad de circulación. Anteriormente, la texturización se vinculaba a la reducción de accidentes por deslizamiento en superficies húmedas, pero en la actualidad, también se considera la generación de ruido entre el pavimento y el neumático. La textura superficial garantiza la rugosidad para la adherencia, el drenaje, la baja sonoridad y reduce la reflectancia del pavimento. Una adecuada textura superficial se realiza mediante el arrastre o pasaje de algún elemento sobre el hormigón fresco, procediendo inmediatamente al curado. En resumen, el objetivo del texturizado es conseguir una resistencia mínima al deslizamiento en condiciones húmedas, mantener un buen drenaje y escurrimiento superficial del agua, reducir los niveles de ruido y brindar resistencia al desgaste y la durabilidad.
Existen diversas técnicas para aplicar una textura sobre la superficie del hormigón, que pueden ejecutarse con equipamiento mecánico o manualmente. Asimismo, se pueden aplicar otras técnicas en estado endurecido en pavimentos en servicio o nuevos para mejorar el desempeño de la superficie en parámetros como la fricción, el drenaje superficial y el ruido.
Es importante aplicar la textura de forma homogénea para producir condiciones uniformes de fricción y circulación, independientemente de la técnica utilizada. Los factores que más influyen en la textura cuando se aplica en estado fresco son la consistencia y características del hormigón, el momento o tiempo en el cual se realiza, la presión con la que se aplican las herramientas de texturizado, su limpieza y la presencia de agua de exudación en la superficie del hormigón, entre otros.
Existen diferentes tipos de texturas que se pueden utilizar en la superficie del pavimento, entre ellas:
Estriado transversal: se crea mediante el uso de peines de púas metálicas o de plástico. Esta textura proporciona una alta adherencia y resistencia a la frenada, así como un buen drenaje. Sin embargo, también es ruidosa, por lo que se recomienda su utilización en arcenes y en zonas muy lluviosas.
Estriado longitudinal oscilante: se consigue mediante el empleo de cepillos o peines, que generalmente están integrados en el carro del equipo de curado. Es fundamental que el dispositivo de creación de la textura tenga un movimiento lateral, combinado con el avance, que provoque una ondulación sinusoidal para evitar el guiado de las ruedas. Generan un bajo nivel de ruido.
Terminación con arpillera: se logra aplicando una arpillera húmeda lastrada para obtener una microtextura adherente de baja rugosidad. Esta técnica se suele realizar en combinación con alguna de las otras texturas mencionadas anteriormente. Esta técnica es de sencilla ejecución y puede aplicarse tanto en forma manual como automática, y además, tiene una baja generación de ruido. Entre las debilidades destaca una baja profundidad de textura y una mayor pérdida de fricción inicial.
Árido visto: se consigue eliminando el mortero superficial del pavimento mediante la aplicación de un retardador de superficie sobre el hormigón fresco, lo que impide que el mortero se endurezca en los milímetros superiores. Luego se aplica un producto filmógeno de curado o una lámina de plástico sobre el retardador. Después de que el resto del hormigón ha adquirido suficiente resistencia, que generalmente toma alrededor de un día, se elimina el mortero mediante barrido, dejando el árido parcialmente visible. Este método bien desarrollado permite obtener pavimentos con alta rugosidad, buenas características de evacuación del agua de lluvia, antideslizantes y de muy baja sonoridad, manteniendo estas cualidades durante toda su vida útil. Entre sus ventajas se encuentran elevados índices de fricción, baja generación de ruido y elevada durabilidad. Sin embargo, también presenta algunas debilidades, como la necesidad de utilizar métodos y equipos especiales, un costo elevado y la importancia de contar con un constructor calificado.
Figura 2. Texturizado con cepillo en sentido transversal (manual y automatizada). https://web1.icpa.org.ar/wp-content/uploads/2019/04/2014-04-Texturas-pavimentos.pdf
Os dejo algunos vídeos que, espero, os sean de interés.
Referencias:
KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.
IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.
Figura 1. Pavimentadora de encofrado deslizante. https://www.gomaco.com
El pavimento se coloca de forma manual en vías rurales y calles urbanas, pero para carreteras se necesitan pavimentadoras de encofrado deslizante de alto rendimiento debido a la exigencia de regularidad superficial. Se recomienda descargar directamente los camiones, pero si no es posible, se puede recurrir a la alimentación lateral mediante retroexcavadoras, cintas transportadoras u otros dispositivos similares.
Las pavimentadoras de encofrado deslizante realizan la distribución, vibrado y terminación del hormigón en una sola pasada, y para dotarle de textura y curado posterior se utiliza un carro con dispositivos especiales. La cota y la rasante del pavimento se determinan mediante palpadores que se apoyan en hilos tensos o sistemas de guiado tridimensional.
Para la ejecución con pavimentadoras de encofrados deslizantes se requiere al menos una máquina por cada capa de construcción. Estos equipos se encargan de extender, compactar y enrasar uniformemente el hormigón, y en el caso de la capa superior, ejecutar un fratasado mecánico para obtener un pavimento denso y homogéneo. Deben contar con un sistema de guiado por hilo, que actúe en cuanto las desviaciones excedan 3 mm en alzado o 10 mm en planta. También deben estar equipadas con encofrados móviles que sostengan el hormigón lateralmente durante el tiempo necesario y compactar el hormigón adecuadamente por vibración interna. La frecuencia de vibración de cada unidad vibrante no será inferior a 5.000 ciclos por minuto y la amplitud de la vibración será perceptible en la superficie del hormigón a lo largo de toda la longitud vibrante y a una distancia de 30 cm. La pavimentadora deberá ir provista de los mecanismos necesarios si se ejecuta una junta longitudinal en fresco. Además, la longitud de la placa conformadora será suficiente para evitar la apariencia de vibraciones en la superficie del hormigón tras el borde posterior de la placa.
Las pavimentadoras pueden construir superficies de entre 2 y 15 metros en una sola pasada. Algunas máquinas están equipadas con dispositivos de vibro-inserción que introducen automáticamente pasadores o barras de unión. Otras tienen una batería de tubos de inserción en la parte delantera para colocar las armaduras de un pavimento continuo de hormigón armado en su posición final. En algunas extendedoras, se encuentra en la parte posterior una maestra oscilante transversal (llamada habitualmente auto-float o bailarina) y una regla longitudinal oscilante para eliminar las irregularidades longitudinales.
De acuerdo con el artículo 550 del PG-3, para la ejecución de losas de hormigón es necesario contar con una pavimentadora que cuente con un sistema de guía por cable o guiado tridimensional y encofrados móviles que sostengan el hormigón lateralmente sin asentamientos en el borde de la losa. Además, el equipo debe ser capaz de compactar adecuadamente el hormigón fresco en toda la anchura de la pavimentación mediante vibradores internos uniformemente distribuidos, con una separación entre 350 y 500 mm.
Os dejo algunos vídeos al respecto:
Os dejo también una guía técnica sobre firmes de hormigón en carreteras de IECA. Espero que os sea útil.
Tengo el placer de presentar un nuevo libro que acaba de salir de imprenta. Se trata de una colaboración con los profesores Pedro Martínez Pagán y Marcos A. Martínez Segura, de la Universidad Politécnica de Cartagena.
Es un libro que está editado en abierto, por lo que es posible su descarga gratuita. Se trata de un libro sobre ejercicios resueltos de sistemas de transporte continuo, centrado en bombas y cintas transportadoras.
Los problemas tipo que aquí se abordan son similares a los tratados durante las clases de resolución de problemas y casos prácticos que se imparten en la asignatura de Ingeniería Minera del Grado en Recursos Minerales y Energía (GIRME) de la Universidad Politécnica de Cartagena (España). De esta forma, el libro es apropiado para todos aquellos estudiantes de grado o cursos de máster relacionados con la industria mineral, de los áridos o de la obra civil; donde se presenta la necesidad de resolver problemas sobre bombeo de pulpas, elevación de agua, transporte de materias primas, etc.
Al final del texto se facilitan algunos libros y enlaces que los autores sugieren para completar o adquirir conocimientos que serían recomendables para la resolución de algunos de los problemas que aquí se presentan, así como las plantillas y ábacos utilizados en la resolución de los problemas. Los autores quieren agradecer las útiles sugerencias y aportaciones recibidas durante la elaboración de este trabajo por todos aquellos especialistas en esta materia, especialmente a D. Juan Luis Bouso Aragonés, presidente de Eral Chile, S.A.
También aquí, como en otros libros anteriores, esperamos y deseamos que su consulta sea útil y que el lector sepa disculpar posibles erratas que hayan podido producirse.
Resumen:
Este libro lo componen unos 40 problemas tipo totalmente resueltos, abordando la resolución de sistemas hidráulicos de bombeo para el transporte de aguas y pulpas y transporte de material sólido a granel por medio de cintas transportadoras, unidades imprescindibles encargadas de favorecer y mantener el flujo continuo entre unidades de procesos en la industria minera y civil. Por ello, estos equipos se encuentran instalados de una manera muy extendida en la industria: plantas de tratamiento de recursos minerales, petroquímicas, canteras para la fabricación de áridos, cementeras, obras civiles, etc. En definitiva, estos ejercicios resueltos pretenden ayudar a dimensionar y seleccionar adecuadamente estas unidades, siguiendo criterios internacionalmente establecidos, por lo que lo convierten en un libro de consulta idóneo para aquellos profesionales o especialistas relacionados con los procesos de minerales, las plantas de áridos, la construcción, la obra civil, etc.
Palabras clave:
Cintas transportadoras; bombas; transporte de graneles sólidos; transporte hidráulico de pulpas; sustancias minerales; mineralurgia; procesos minerales; materias primas
En 2008, publiqué un artículo en la revista Engineering Structures, la cual está indexada en el primer cuartil del JCR. El artículo, titulado “A parametric study of optimum earth-retaining walls by simulated annealing”, fue uno de los primeros que publicamos en nuestro grupo de investigación sobre optimización de estructuras. Desde entonces, ha seguido siendo muy citado por la comunidad científica, con un total de 112 citas hasta la fecha y una media de 7 citas por año. Estas cifras son notables dado que la optimización estructural es un campo de especialización pequeño en comparación con otros ámbitos del conocimiento. Además, en numerosas ocasiones, son los artículos de revisión del estado del arte los que más se citan. No es este el caso, que es un artículo de investigación. Por ese motivo, me gustaría compartir el contenido del artículo y proporcionar la referencia para aquellos interesados en echar un vistazo.
Este artículo se centra en la optimización económica de los muros de contención de tierras construidos con hormigón armado, que se utilizan comúnmente en la construcción de carreteras. El método propuesto para optimizar los muros es el algoritmo de recocido simulado. El problema se formula con 20 variables de diseño, que incluyen cuatro variables geométricas relacionadas con el espesor del alzado y la zapata, así como la longitud de la punta y el talón en la cimentación; cuatro tipos de materiales; y 12 variables para la disposición de las armaduras. El estudio evalúa la importancia relativa de factores como el coeficiente de fricción de la base, el ángulo de fricción muro-relleno y la limitación de las deflexiones del bordillo.
Además, el documento presenta un estudio paramétrico de muros comunes de 4 a 10 metros de altura, bajo diferentes condiciones portantes y rellenos. Se calculan expresiones medias para el coste total, el volumen de hormigón, el espesor del bordillo y la zapata, y la longitud de la zapata y el talón, que pueden ser útiles para el diseño práctico de muros. El estudio también establece un límite superior de 50 kg/m³ de armadura en el bordillo y 60 kg/m³ para todo el muro.
This paper examines the economic optimization of reinforced concrete earth-retaining walls used in road construction. The simulated annealing algorithm is the proposed method to optimize walls. The formulation of the problem includes 20 design variables: four geometrical ones dealing with the thickness of the kerb and the footing, as well as the toe and the heel lengths; four material types; and 12 variables for the reinforcement set-up. The study estimates the relative importance of factors such as the base friction coefficient, the wall-fill friction angle and the limitation of kerb deflections. Finally, the paper presents a parametric study of commonly used walls from 4 to 10 m in height for different fills and bearing conditions. Average expressions are calculated for the total cost, the volume of concrete, the thickness of the kerb and the footing, the lengths of the footing and the heel, which may be useful for the practical design of walls. An upper bound of 50 kg/m3 of reinforcement in the kerb and 60 kg/m3 for the overall wall is reported.
YEPES, V.; ALCALÁ, J.; PEREA, C.; GONZÁLEZ-VIDOSA, F. (2008). A Parametric Study of Optimum Earth Retaining Walls by Simulated Annealing.Engineering Structures, 30(3): 821-830. DOI:10.1016/j.engstruct.2007.05.023
El Grupo DIH, (Grupo para la Difusión del Índice h) cuyo objetivo es la difusión del índice h, ha publicado una clasificación de investigadores científicos que residen en España y se basa en dicho índice. El ranking se elabora a partir de la base de datos de publicaciones científicas ISI Web of Knowledge y establece una clasificación específica para cada una de las diez áreas de conocimiento consideradas: agricultura, biología, ciencias de los materiales, ciencias de la salud, ciencias de la tierra, física, informática, ingeniería, matemáticas y química.
De acuerdo con la metodología utilizada, Fh se define como la relación entre el índice h del investigador y el promedio de los índices de otros autores que figuran en el ranking de su área. En el caso de que el autor aparezca en varias áreas, Fhm se calculará como la media de estos valores.
Aunque es posible que existan algunas críticas basadas en el índice h, este permite una evaluación objetiva de la carrera investigadora, si bien no es un indicador tan adecuado para investigadores jóvenes. Si deseáis ampliar detalles sobre este tema, podéis consultar un artículo que escribí previamente.
A continuación se presenta la tabla actualizada a febrero de 2023 en el área de ingeniería civil. Es un honor ocupar la tercera posición, detrás de dos figuras destacadas en nuestro país: Íñigo Losada y Enrique Castillo. Sin embargo, es importante mencionar que hay otros ingenieros de caminos que lideran en investigación en distintas áreas. Por ejemplo, Eugenio Oñate, del CIMNE, encabeza la lista en el área de aplicaciones interdisciplinarias de matemáticas; Jaime Gómez, de nuestra universidad, se encuentra en los primeros puestos en el área de recursos hídricos; Antonio Aguado, de la UPC, destaca en el área de tecnología de la construcción; y Alfredo García, también de nuestra universidad, sobresale en ciencia y tecnología del transporte. Seguramente, hay muchos más investigadores destacados que se han quedado fuera de esta lista. Les recomiendo explorar y conocer a todos ellos.
En mi blog personal, suelo destacar los logros personales de los miembros de nuestro grupo de investigación, compuesto por profesores e investigadores jóvenes de varios países, que tienen su sede en el ICITECH (Instituto de Ciencia y Tecnología del Hormigón) de la Universitat Politècnica de València. Sin embargo, estos logros a menudo pasan desapercibidos debido a la falta de una vía de comunicación propia.
Desde 2006, nuestro grupo ha centrado sus investigaciones en la optimización multiobjetivo y la toma de decisiones multicriterio para garantizar la sostenibilidad económica, social y medioambiental a lo largo del ciclo de vida de puentes e infraestructuras. Hasta la fecha, hemos publicado unos 150 artículos científicos indexados en el JCR y hemos presentado numerosas comunicaciones en congresos nacionales e internacionales. Ya se han leído 15 tesis doctorales y, en este momento, se encuentran otras 10 en marcha.
No obstante, consideramos que es crucial aumentar la visibilidad de nuestro trabajo para acercarlo a la sociedad. De esta manera, esperamos que nuestra investigación pueda contribuir a la construcción de infraestructuras más sostenibles y eficientes en el futuro.
Como podréis observar, hemos diseñado un logotipo para identificar nuestro trabajo. El diseño sigue el estilo institucional de los grupos de investigación de nuestra universidad. En la parte inferior, en color rojo destacado, aparece el acrónimo de la UPV, mientras que encima figuran dos palabras que consideramos fundamentales: “CONSTRUCTION” y “OPTIMIZATION”. Las hemos escrito en inglés porque queremos comunicar nuestro trabajo a nivel internacional.
La primera de ellas transmite que nuestro objeto de investigación no se limita a las estructuras de hormigón o puentes, sino que abarcamos un amplio espectro de infraestructuras, como edificios, carreteras, ferrocarriles, puertos y presas, entre otros. Además, la palabra “optimización” resume la base y los inicios de nuestro grupo, ya que buscamos mejorar la sostenibilidad integral de las infraestructuras a lo largo de su ciclo de vida.
Sin lugar a dudas, lo más complicado para nosotros ha sido crear una silueta que capture, a modo de paraguas, el núcleo central de nuestro mensaje. Hemos creado un arco que simboliza un puente y también tiene la intención de representar una cúpula de un edificio, un tramo de carretera o una sección de una presa bóveda. En resumen, hemos buscado un diseño que sea fácil de comprender y que simbolice el trabajo que llevamos a cabo en nuestro grupo.
Pues bien, podéis encontrar toda la información que vaya generando el grupo en las siguientes redes de comunicación. Os invito a que las sigáis para estar al tanto de lo que está ocurriendo en la punta de lanza del conocimiento en este ámbito de la ingeniería de la construcción.
