Unidades VSM (Vertical Shaft Sinking Machine) para perforación de pozos

Figura 1. Simulación de la Vertical Shaft Sinking Machine (VSM) de Herrenknetch trabajando con el pozo inundado a través de un terreno blando (cortesía de Herrenknetch).

Las unidades VSM (Vertical Shaft Sinking Machine) son equipos mecanizados diseñados para la construcción de pozos verticales en condiciones difíciles, como terrenos blandos intercalados con materiales más estables, suelos con resistencias a la compresión de hasta 140 MPa, presencia de aguas subterráneas o espacios confinados. Se utilizan en proyectos de túneles, accesos subterráneos, minería y soluciones urbanas, como aparcamientos subterráneos.

La VSM fue desarrollada por fabricantes como Herrenknecht a mediados de la década de 2000 y su uso se ha extendido internacionalmente debido a las ventajas en materia de seguridad y productividad que ofrece frente a los métodos convencionales. Su diseño modular le permite adaptarse a diferentes diámetros y profundidades, y su capacidad para operar en entornos urbanos y espacios confinados ha sido fundamental en proyectos como el sistema de túneles de Singapur y el metro de Nápoles.



Componentes principales:

Una unidad VSM se compone de:

  1. La VSM propiamente dicha, que incluye el bastidor, el cabezal de corte o tambor rozador equipado con picas y el brazo giratorio telescópico con capacidad de extensión de aproximadamente 1 m, que permite la excavación por «rebanadas» mediante un giro de 360°.
  2. Elementos auxiliares externos, encargados de controlar el descenso y la estabilidad, como zapatas de apoyo, winches y sistemas de control.

Estas máquinas suelen ser modulares y se adaptan al diámetro y a la profundidad requeridos. También pueden incorporar sistemas de monitorización digital para controlar el par de corte, el consumo de energía y las propiedades del lodo durante la excavación. Además, algunos modelos incluyen sensores avanzados que permiten predecir el desgaste de las picas y optimizar el rendimiento energético, lo que incrementa la eficiencia en obras de gran profundidad.

Figura 2. Elementos principales del Vertical Shaft Sinking Machine (VSM) de Herrenknetch (cortesía de Herrenknetch).

Proceso constructivo

El procedimiento de excavación y construcción con VSM consta de varias fases:

  • Inicio y excavación: la máquina se instala en el pozo de ataque y se fija a las paredes mediante brazos estabilizadores. El tambor rozador excava justo por debajo del anillo inferior metálico, facilitando el descenso de la estructura de hormigón.
  • Evacuación del material: el material excavado (detritos) se mezcla con agua para formar lodos, que son extraídos mediante bombas sumergibles de 200–400 m³/h. Posteriormente, los lodos se conducen a una planta de tratamiento externa, donde se separa el agua y se acondiciona el material sobrante para su gestión. En proyectos recientes, se ha implementado un sistema de reciclaje de lodos que reduce el consumo de agua hasta en un 40 %.
  • Estructura del pozo: el anillo inferior es de acero biselado, permitiendo que los anillos de hormigón se deslicen a medida que avanza la excavación. Los anillos prefabricados de hormigón se añaden desde la superficie y son empujados por cilindros hidráulicos (3 o 4 unidades habituales), conectados a través de cables de acero que soportan el peso total de la estructura.
  • Coordinación excavación-anillado: la excavación, el bombeo de ripios y el montaje de anillos deben sincronizarse cuidadosamente para evitar paradas prolongadas que comprometan la estabilidad del pozo. En obras internacionales, se ha documentado la integración de software de control automatizado que permite coordinar en tiempo real la excavación, el bombeo y el anillado, lo que aumenta la seguridad y reduce los retrasos.

Rendimientos y capacidades

  • Diámetros: las VSM pueden construir pozos de entre 4,5 y 19 m, en función del modelo y de las condiciones de la obra.
  • Profundidad: habitualmente alcanzan profundidades de hasta 85 m en terrenos heterogéneos, con registros documentados en proyectos internacionales.
  • Avance: la tasa de excavación varía entre 1 y 5 m/día, en función de la geología, el diámetro y el estado hidrogeológico. En terrenos blandos o con alta presencia de agua, el avance puede ser menor debido al mayor control de lodos requerido.

Gestión de lodos y sellado

Durante la excavación, el pozo permanece inundado con lodos bentoníticos, que garantizan la presión hidrostática y evitan derrumbes. Una vez alcanzada la profundidad final, se extrae el lodo y se procede a la instalación de la tubería.

  • El fondo del pozo se sella con un tapón de hormigón mientras permanece inundado.
  • El espacio anular se rellena con lechada de cemento.
  • Finalmente, se evacúa el lodo residual para dejar el pozo listo para su uso. Algunos proyectos incorporan sensores que monitorizan la presión y la composición del lodo durante la instalación del tapón para garantizar la integridad estructural.

Comparativa y ventajas

Frente a otros métodos de excavación vertical, como las Shaft Boring Machines (SBM), la VSM destaca por:

  • Montaje compacto y aplicabilidad en entornos urbanos.
  • Mayor seguridad al reducir la intervención manual en el frente.
  • Alta productividad en diámetros medianos y grandes con suelos blandos o saturados.

No obstante, la elección entre VSM y otras tecnologías depende de parámetros como el diámetro requerido, la profundidad y las condiciones geológicas.

Conclusión

Las VSM son una solución mecanizada, eficiente y segura para la construcción de pozos de gran diámetro en condiciones complejas. Su modularidad, su capacidad para operar en suelos saturados y la posibilidad de integrar tecnologías digitales de control las convierten en una herramienta esencial en proyectos de infraestructuras, minería y entornos urbanos. El uso de sensores avanzados y sistemas de control automatizado permite optimizar el rendimiento, aumentar la seguridad y reducir el impacto medioambiental de los proyectos a gran escala.

Os dejo algunos vídeos al respecto de esta máquina:

Referencias

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Transporte hidráulico de pulpas: fundamentos y práctica

El transporte hidráulico de pulpas es un tema esencial en ingeniería de procesos y de minas. La operación de mover sólidos suspendidos en agua mediante tuberías y bombas no solo conecta las diferentes etapas de un proceso, como la molienda, la clasificación, la flotación o la disposición de relaves, sino que también influye en gran medida en los costes de operación, la eficiencia energética y la vida útil de los equipos. Por tanto, es fundamental que los estudiantes de Ingeniería comprendan sus principios y métodos de diseño.

En este artículo se presentan de manera ordenada los conceptos principales: qué es una pulpa, cómo se clasifican, qué tipos de bombas se emplean, cómo se estiman las pérdidas y la altura dinámica total, qué significa la velocidad crítica para evitar la sedimentación, cómo se analiza la cavitación y, por último, cómo se selecciona la bomba adecuada. No obstante, se aconseja un estudio más profundo del tema, atendiendo a las referencias.

1. La pulpa: naturaleza y propiedades

Una pulpa es una mezcla de agua y partículas sólidas en suspensión. Esta definición simple oculta una gran variedad de comportamientos. La forma en que la pulpa fluye depende de varios factores:

  • Concentración de sólidos: se mide en peso o volumen. A bajas concentraciones, la mezcla se comporta parecido al agua. A concentraciones altas, la viscosidad aumenta y pueden aparecer comportamientos no newtonianos (el fluido ya no responde de manera lineal al esfuerzo aplicado).

  • Tamaño de partícula: si la mayoría de las partículas son muy finas (menores a 75 micras), la pulpa tiende a ser homogénea, sin sedimentación marcada. Si predominan partículas gruesas, la pulpa es heterogénea, con riesgo de deposición.

  • Densidad de las partículas: minerales como la magnetita o la galena, con densidades altas, hacen que la pulpa sea más pesada y requiera mayor energía para su transporte.

  • Forma de las partículas: las partículas angulosas o irregulares causan más desgaste que las esféricas.

  • Viscosidad del líquido portador: en la mayoría de los casos es agua, pero a veces se emplean soluciones que alteran la viscosidad.

Estas propiedades son críticas porque determinan tanto la potencia que necesitará la bomba como la durabilidad de los componentes.

2. Bombas para pulpas: tipos y características

El transporte de pulpas se realiza en la gran mayoría de casos con bombas centrífugas, adaptadas a condiciones abrasivas y, a veces, corrosivas. Existen distintos tipos:

  • Bombas horizontales centrífugas: las más comunes en minería y procesos. Permiten gran variedad de caudales y alturas.

  • Bombas verticales: incluyen las de tanque y las de sumidero. Se usan cuando el nivel de pulpa varía mucho o cuando es conveniente sumergir parte de la bomba.

  • Bombas sumergibles: cada vez más empleadas en aplicaciones de drenaje de pulpas.

  • Bombas de desplazamiento positivo: útiles cuando se manejan pulpas muy viscosas o cuando se requiere caudal casi constante independientemente de la presión.

https://www.mogroup.com/es/informacion/e-books/manual-de-bombas–para-pulpa/

Un aspecto importante de las bombas de pulpa es su construcción robusta: impulsores anchos, ejes más gruesos, rodamientos de gran capacidad y, sobre todo, sistemas de sellado capaces de resistir condiciones adversas. Los sistemas de sellado pueden ser dinámicos (aprovechan la propia presión de la pulpa), mecánicos (son caros, pero muy seguros) o de empaquetadura (son los más comunes y requieren mantenimiento frecuente).

3. Materiales de construcción y desgaste

El desgaste es el enemigo número uno de las bombas de pulpa. Cada partícula de mineral en movimiento actúa como un proyectil microscópico que impacta contra las superficies internas de la bomba. Por ello, los materiales deben escogerse con cuidado.

  • Elastómeros (como goma natural o poliuretanos): absorben impactos y funcionan bien con partículas finas o blandas.

  • Metales endurecidos: hierro alto en cromo o aceros especiales resisten abrasión cortante, como la producida por partículas de cuarzo.

  • Cerámicos: extremadamente duros y duraderos, pero frágiles y costosos, usados en condiciones extremas.

La selección no es trivial, ya que depende del tamaño y la forma de las partículas, su concentración, la corrosión química del medio y la temperatura. Elegir bien el material puede duplicar o triplicar la vida útil de la bomba.

4. Altura dinámica total y pérdidas en el sistema

Para que una bomba funcione adecuadamente, debe entregar una altura dinámica total (TDH) que cubra:

  1. Altura estática: diferencia de nivel entre el depósito de aspiración y el de descarga.

  2. Pérdidas por fricción en la tubería: dependen de la longitud, el diámetro, la rugosidad y la velocidad del flujo.

  3. Pérdidas en accesorios: codos, válvulas, reducciones.

  4. Energía cinética: asociada a la velocidad del flujo en salida y entrada.

En el caso del agua, las pérdidas por fricción pueden calcularse mediante fórmulas empíricas o a través de la relación de Darcy-Weisbach, que tiene en cuenta la velocidad, el diámetro y un coeficiente de fricción que se obtiene del diagrama de Moody. En pulpas, sin embargo, estas correlaciones deben corregirse, ya que los sólidos aumentan la resistencia al flujo. Existen diagramas experimentales, como los de Warman, que ayudan a calcular los factores de corrección.

5. Velocidad crítica y sedimentación

Uno de los problemas más graves del transporte de pulpas es la sedimentación. Si la velocidad del flujo desciende por debajo de un valor crítico, las partículas comienzan a depositarse en el fondo de la tubería, lo que puede provocar obstrucciones o un desgaste desigual.

Este valor crítico, conocido como velocidad de Durand, depende de tres factores principales: el tamaño característico de las partículas, la densidad relativa del sólido respecto al agua, y el diámetro de la tubería. En pocas palabras:

  • Cuanto más grandes y densas son las partículas, mayor debe ser la velocidad.

  • Cuanto mayor es el diámetro de la tubería, menor es la velocidad necesaria para mantener las partículas en suspensión.

Mantener la velocidad por encima de este límite garantiza un flujo homogéneo y minimiza el riesgo de sedimentación.

6. Cavitación y NPSH

La cavitación es otro fenómeno que puede poner en peligro la operación segura. Ocurre cuando la presión de entrada de la bomba cae por debajo de la presión de vapor del líquido. En ese momento, se forman burbujas que, al colapsar dentro del impulsor, generan ondas de choque que dañan el material, producen ruido y reducen la eficiencia.

Para evitarlo, se calcula la altura positiva neta de aspiración disponible (NPSHa), que debe ser siempre mayor que la NPSH requerida (NPSHr) por la bomba. En términos prácticos:

  • El sistema debe garantizar suficiente presión en la succión de la bomba.

  • Se recomienda dejar un margen de seguridad adicional (entre 0,5 y 1 metro, o entre 10% y 35% según las guías de diseño).

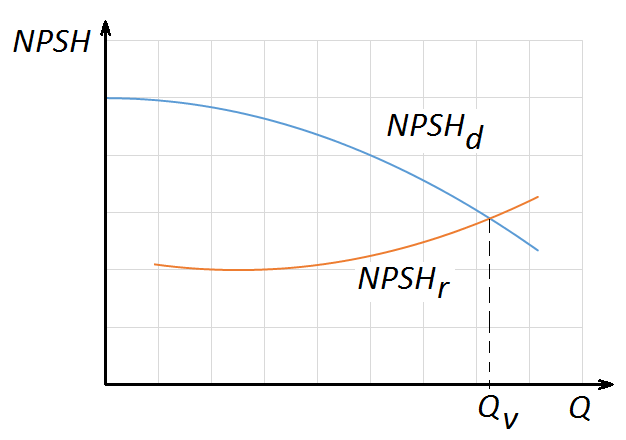

Determinación del máximo caudal aspirable desde el punto de vista de la cavitación

7. Selección de la bomba

El procedimiento para elegir una bomba de pulpas sigue varios pasos:

  1. Definir caudal y condiciones de operación.

  2. Calcular la TDH real para la pulpa, incluyendo pérdidas.

  3. Convertir la TDH de pulpa a su equivalente en agua, usando factores de corrección.

  4. Consultar curvas de fabricante (Q–H–Eficiencia) y ubicar el punto de operación.

  5. Comprobar potencia requerida, eficiencia, NPSH y velocidad de rotación.

  6. Verificar materiales y opciones de sellado según la abrasividad y corrosión del medio.

Hoy en día, programas de cálculo como Pipe-Flo, AFT Fathom o WinCAPS ayudan a realizar estas estimaciones de manera más ágil, permitiendo simular condiciones de operación variables.

8. Consejos prácticos de operación

  • Mantener velocidades mínimas de 2–3 m/s en descarga y no menos de 1–2 m/s en aspiración (ajustadas según la naturaleza de la pulpa).

  • Usar tuberías lo más rectas posibles y minimizar codos bruscos.

  • Monitorear continuamente el desgaste de revestimientos e impulsores.

  • Planificar un stock de repuestos críticos: el tiempo de parada por una bomba fuera de servicio puede ser muy costoso.

  • Vigilar el NPSH disponible en condiciones de nivel mínimo en el depósito de succión.

9. Reflexión final

El transporte hidráulico de pulpas es un campo en el que confluyen la mecánica de fluidos, la ciencia de materiales y el diseño de equipos. Para los estudiantes de ingeniería, dominar estos fundamentos no solo es esencial para aprobar una asignatura, sino también para resolver problemas reales en los sectores de la minería, la metalurgia, la química e incluso en algunas industrias ambientales.

La clave es comprender que detrás de cada fórmula hay un concepto físico claro: mantener las partículas en suspensión, reducir las pérdidas de energía, evitar la cavitación y prolongar la vida útil de los equipos.

Referencias:

  • Abulnaga, B. E. (2002). Slurry Systems Handbook. McGraw-Hill.

  • ANEFA. (2020). Manual de áridos: Parámetros hidráulicos y de bombeo. Asociación Nacional de Empresarios Fabricantes de Áridos.

  • Bouso, J. L. (1993). Manual de bombeo de pulpas. ERAL, Equipos y Procesos S.A.

  • Bouso, J. L. (1998). El hidrociclón… Lo que siempre quiso saber y no encontró en los libros. Americas Mining.

  • Grzina, A., Roudnev, A., & Burgess, K. E. (2002). Weir slurry pumping manual (1.ª ed.). Weir International.

  • Martínez-Pagán, P. (2025). Transporte hidráulico: Bombeo de pulpas. Apuntes del 3er curso GIRME ingeniería minera. Universidad Politécnica de Cartagena.

  • Metso Outotec. (2020). Slurry pump handbook (8.ª ed.). Metso Minerals (Sala) AB. Recuperado de http://www.metso.com/pumps

  • Volk, M. (2013). Pump characteristics and applications (3.ª ed.). CRC Press. https://doi.org/10.1201/b15559

  • Warman, L. (2000). Warman slurry pumping handbook. Warman International.

  • Yepes, V. (2023). Maquinaria y procedimientos de construcción: Problemas resueltos (Colección Académica, Ref. 376). Editorial Universitat Politècnica de València. https://www.lalibreria.upv.es/portalEd/UpvGEStore/products/p_376-7-1

Os dejo algunos vídeos, que pueden ser de interés:

Este artículo, también puede interesar:

Pincha aquí para descargar

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Dinámica no lineal y control inteligente en la industria: avances, desafíos y aplicaciones en minería y procesos industriales

Acaban de publicar nuestro artículo en la revista Mathematics, indexada en QD1 del JCR. El artículo analiza cómo la inteligencia artificial y el control pueden mejorar la eficiencia y la seguridad en procesos industriales complejos, especialmente en la minería. Este trabajo se enmarca dentro del proyecto de investigación RESILIFE, que dirijo como investigador principal.

La pregunta de investigación central es: ¿Cómo pueden los métodos de control robusto, el aprendizaje automático y la teoría del caos mejorar la eficiencia, estabilidad y seguridad en procesos industriales complejos?

Esto define el problema específico del estudio, que se centra en encontrar enfoques matemáticos y computacionales para gestionar interacciones no lineales y la incertidumbre en sectores como la minería, la manufactura y la transición energética. También explica los objetivos del trabajo, que son evaluar estrategias de optimización con big data, ciberseguridad y control predictivo en entornos de alta variabilidad.

El estudio revisó la literatura entre 2015 y 2025 usando Scopus y Web of Science, encontrando 2628 referencias en Scopus y 343 en WoS. Se usó un programa informático para eliminar las referencias que no eran relevantes. Se consiguieron 2900 referencias, de las cuales 89 fueron muy relevantes. El análisis se hizo en seis áreas clave:

  1. Transferencia de calor en fluidos magnetizados.
  2. Control no lineal en sistemas de alta complejidad.
  3. Optimización basada en big data.
  4. Transición energética con SOEC.
  5. Detección de fallos en válvulas de control.
  6. Modelado estocástico con transiciones semi-Markovianas.

La metodología usa la vectorización TF-IDF y el análisis de conglomerados (k-means), y genera resúmenes temáticos automáticos con el modelo BART-Large-CNN. Se usaron herramientas de minería de textos y análisis bibliométrico para asegurar la calidad y relevancia de los artículos seleccionados.

El artículo tiene varias contribuciones importantes para la ingeniería:

  • Se identifican las tendencias actuales en el control de procesos no lineales, destacando la convergencia entre aprendizaje profundo, modelos de caos determinista y ciberseguridad en entornos industriales.
  • Se establece la importancia del control robusto y predictivo en la minería y la manufactura avanzada, permitiendo mitigar perturbaciones externas y mejorar la adaptabilidad de los sistemas.
  • Se analiza la aplicación de criptografía caótica para la protección de redes industriales, un factor clave en la implementación de Minería 4.0 y 5.0.
  • Se exploran las barreras para la implementación de modelos de optimización y big data, como la heterogeneidad de plataformas, la interoperabilidad y la disponibilidad limitada de datos.

El estudio muestra que el aprendizaje automático se usa cada vez más para mejorar procesos industriales difíciles. Los modelos híbridos (física + IA) son buenos para gestionar la incertidumbre y los modelos caóticos mejoran la ciberseguridad.

Pero aún hay problemas, como la necesidad de datos de alta calidad para entrenar modelos de machine learning, la escalabilidad de los algoritmos en entornos industriales distribuidos y la falta de estandarización en los protocolos de seguridad. También se destaca la importancia de usar análisis multi-escala y teoría del caos en el diseño de sistemas industriales resistentes.

El artículo propone varias líneas de investigación futura:

  • Desarrollo de modelos híbridos de predicción y control que combinen algoritmos de deep learning con principios de caos determinista y optimización bayesiana.
  • Integración de soluciones avanzadas de ciberseguridad, como sincronización de atractores caóticos y encriptación basada en memristores.
  • Implementación de proyectos piloto en minería e industrias de manufactura para validar la eficacia de los modelos de control predictivo en escenarios reales.
  • Desarrollo de metodologías de explicabilidad para la interpretación de modelos no lineales en la industria, permitiendo una adopción más amplia en el sector productivo.

El artículo analiza cómo se usan en la industria los modelos de control no lineal, la optimización con big data y las estrategias de ciberseguridad. El estudio subraya que es importante usar enfoques interdisciplinarios que integren la teoría del caos, el aprendizaje automático y las metodologías de control robusto. Esto se debe a que así se mejora la estabilidad y la eficiencia en la minería y la manufactura avanzada. También se destaca la importancia de crear normas y regulaciones para integrar estas tecnologías de manera segura y eficiente en la industria, enfrentando problemas externos y ciberataques.

Referencia:

ROJAS, L.; YEPES, V.; GARCÍA, J. (2025). Complex Dynamics and Intelligent Control: Advances, Challenges, and Applications in Mining and Industrial Processes. Mathematics, 13(6):961. DOI:10.3390/math13060961

Como el artículo está publicado en abierto, os lo dejo para su descarga.

Pincha aquí para descargar

Innovación en la enseñanza de la ingeniería: uso de la nomografía y software abierto para la representación gráfica de ecuaciones

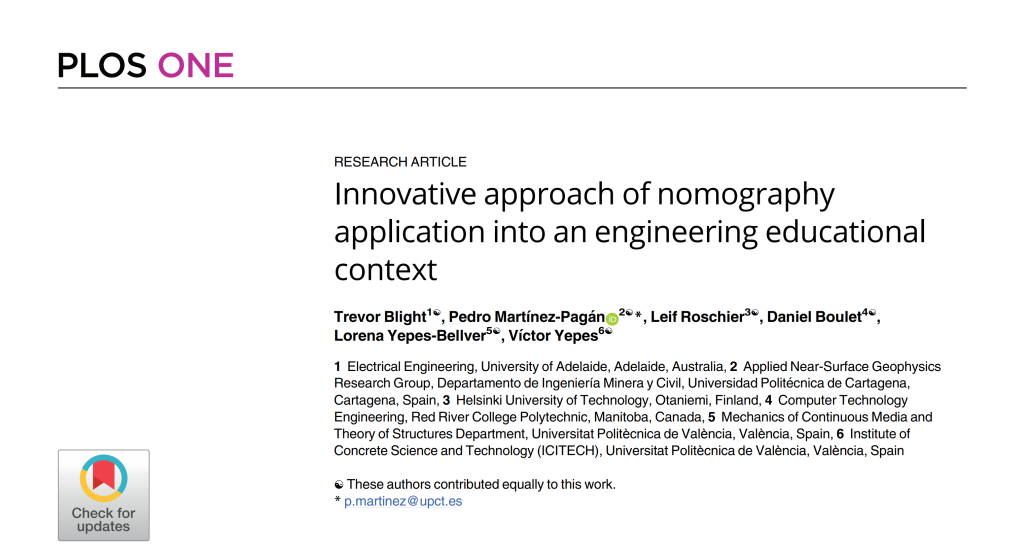

Acaban de publicar nuestro artículo en la revista Plos One, del primer cuartil del JCR. El artículo presenta una propuesta innovadora para la enseñanza de la ingeniería mediante la aplicación de la nomografía, una técnica matemática que se utiliza para representar gráficamente ecuaciones complejas. Su principal contribución es la introducción del software Nomogen, una herramienta basada en Python que permite generar nomogramas de tres variables de manera rápida y precisa, sin necesidad de manipular determinantes ni realizar dibujos manuales.

El estudio también demuestra la viabilidad de la nomografía como recurso didáctico en la enseñanza de la ingeniería, ya que facilita la interpretación de ecuaciones multivariables y reduce los errores en cálculos repetitivos. A través de una metodología experimental aplicada a estudiantes de ingeniería de diferentes niveles, los autores confirman que existe un renovado interés en el uso de nomogramas en entornos educativos, puesto que destacan su utilidad como complemento a los métodos digitales convencionales.

Los resultados del estudio revelan que, aunque el 78,4 % de los estudiantes encuestados nunca habían utilizado nomogramas, el 86,5 % reconoció su capacidad para interpretar fenómenos con múltiples variables de manera clara. Esta percepción constituye un argumento sólido a favor de la integración de la nomografía en los programas de ingeniería.

El uso del software Nomogen permitió superar las limitaciones tradicionales de la nomografía, ya que elimina la complejidad matemática inherente a su construcción manual. La posibilidad de generar gráficos precisos y adaptables a diferentes contextos hace que la herramienta sea accesible para estudiantes y docentes.

El análisis de las respuestas de la encuesta también reveló diferencias en la valoración de los nomogramas según el nivel formativo de los estudiantes. Los estudiantes en etapas avanzadas de sus estudios mostraron una mayor valoración de su utilidad en cuanto a la comprensión de fenómenos con múltiples variables.

El estudio abre diversas oportunidades de desarrollo futuro en los campos de la ingeniería y la educación. Algunas áreas que podrían explorarse son:

  1. Ampliación del uso de nomogramas en otras disciplinas: Evaluar su aplicabilidad en áreas como la mecánica de suelos, hidráulica y estructuras, donde la representación gráfica de ecuaciones puede simplificar análisis complejos.
  2. Integración de inteligencia artificial: Incorporar algoritmos de aprendizaje automático para optimizar la generación de nomogramas y mejorar su precisión en función de patrones detectados en bases de datos de ingeniería.
  3. Desarrollo de herramientas interactivas: Explorar la posibilidad de crear versiones digitales interactivas de los nomogramas, que permitan una manipulación dinámica de las variables en tiempo real.
  4. Evaluación longitudinal de su impacto educativo: Realizar estudios a largo plazo para analizar la retención del conocimiento y la eficacia del aprendizaje cuando se incorporan nomogramas en la enseñanza de la ingeniería.
  5. Comparación con otros métodos gráficos: Investigar la efectividad de la nomografía frente a otras técnicas de visualización de datos, como los diagramas de contorno o los gráficos tridimensionales en programas informáticos especializados.

Este artículo representa un avance significativo en la enseñanza de la ingeniería, rescatando una herramienta histórica y adaptándola a las nuevas tecnologías con el objetivo de mejorar la comprensión y aplicación de conceptos matemáticos complejos.

Referencia:

BLIGHT, T.; MARTÍNEZ-PAGÁN, P.; ROSCHIER, L.; BOULET, D.; YEPES-BELLVER, L.; YEPES, V. (2025). Innovative approach of nomography application into an engineering educational context. Plos One, 20(2): e0315426. DOI:10.1371/journal.pone.0315426

Como se ha publicado de forma abierta, os dejo el artículo completo a continuación. Espero que sea de interés para vosotros.

Pincha aquí para descargar

Innovación educativa con realidad aumentada: perspectivas en la educación superior en ingeniería

El artículo presenta un análisis exhaustivo sobre la integración de la realidad aumentada en la enseñanza superior de las ingenierías y de las ciencias de la Tierra. Una de las contribuciones más significativas es la propuesta de una metodología estructurada, denominada SEBAS, que guía la incorporación de esta tecnología enriquecedora en el aula. Esta metodología no solo proporciona un marco claro para el desarrollo de actividades educativas, sino que también fomenta un enfoque activo y participativo en el aprendizaje. La investigación destaca cómo esta tecnología puede transformar la enseñanza tradicional, ya que facilita la visualización de conceptos complejos y abstractos, lo que resulta en una experiencia de aprendizaje más interactiva y efectiva.

Además, el estudio resalta la importancia de la formación docente en el uso de tecnologías emergentes, lo que puede mejorar la calidad de la enseñanza y la preparación del alumnado para afrontar los desafíos del mundo profesional. La inclusión de la realidad aumentada en el currículo de ingeniería civil no solo enriquece el proceso educativo, sino que también responde a las necesidades de una generación de nativos digitales que demanda métodos de enseñanza más dinámicos.

Los resultados de la investigación indican que los estudiantes recibieron positivamente la implantación de esta tecnología en su formación. Se observó un aumento en la comprensión de los contenidos teóricos y una mejora en la motivación y el compromiso con el aprendizaje. La encuesta realizada a los participantes mostró que la mayoría considera que la realidad aumentada es un complemento valioso para las actividades prácticas y teóricas, lo que sugiere que esta herramienta puede ser un recurso eficaz para abordar las limitaciones de la educación tradicional.

Estos hallazgos tienen implicaciones significativas para la práctica profesional en ingeniería civil. La capacidad de visualizar y manipular modelos tridimensionales permite a los futuros profesionales desarrollar habilidades críticas esenciales para su campo. Además, la investigación recomienda que esta tecnología puede utilizarse para simular situaciones reales en el entorno laboral, lo que prepara a los futuros ingenieros para enfrentar desafíos prácticos de manera más efectiva. Este enfoque no solo mejora la formación académica, sino que también aumenta la empleabilidad de los graduados.

A partir de los resultados del artículo, se pueden identificar varias áreas de estudio que merecen una exploración más a fondo. Una posible línea de investigación podría centrarse en evaluar a largo plazo el impacto de la realidad aumentada en el rendimiento y la retención del conocimiento del alumnado de ingeniería civil. Esto permitiría determinar la efectividad de esta tecnología en diferentes contextos educativos y su capacidad para adaptarse a diversas metodologías de enseñanza.

Otra área de interés podría ser el desarrollo de recursos digitales específicos que complementen la enseñanza de otras disciplinas dentro de la ingeniería, como la ingeniería estructural o la ingeniería ambiental. La creación de aplicaciones que aborden temas específicos podría enriquecer aún más el aprendizaje y proporcionar herramientas prácticas a los estudiantes.

Finalmente, se sugiere investigar la percepción y aceptación de la realidad aumentada entre el profesorado, así como su disposición para integrar estas tecnologías en su práctica docente. Comprender las barreras y facilitadores en la adopción de esta herramienta por parte de los docentes puede resultar clave para su implementación exitosa en el aula.

La investigación sobre la realidad aumentada en la enseñanza superior de ingeniería civil ofrece perspectivas valiosas para mejorar el proceso de enseñanza-aprendizaje. La metodología SEBAS y los resultados positivos en la percepción del alumnado ponen de manifiesto el potencial de esta tecnología como herramienta educativa. Las futuras investigaciones en este campo pueden contribuir significativamente al avance del conocimiento y la práctica en esta disciplina, promoviendo una educación más interactiva y adaptada a las necesidades del entorno profesional actual.

Referencia:

DONAIRE-MARDONES, S.; BARRAZA ALONSO, R.; MARTÍNEZ-PAGÁN, P.; YEPES-BELLVER, L.; YEPES, V.; MARTÍNEZ-SEGURA, M.A. (2024). Innovación educativa con realidad aumentada: perspectivas en la educación superior en ingeniería. En libro de actas: X Congreso de Innovación Educativa y Docencia en Red. Valencia, 11 – 12 de julio de 2024. Doi: https://doi.org/10.4995/INRED2024.2024.18365

A continuación, os dejo el artículo completo, pues se encuentra en acceso libre.

Pincha aquí para descargar
Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Energía específica en los equipos de perforación y excavación mecánica

Figura 1. Energía específica requerida para diferentes sistemas de excavación.

La energía específica, también conocida como Specific Energy (SE) en inglés, se define como la cantidad de energía consumida para excavar un volumen unitario de roca. Esta medida se expresa en diversas unidades, tales como MJ/m, KW-h/m3, hp-h/yd3 o hp-h/t, que relacionan la energía consumida con el volumen excavado.

Es importante destacar que la energía específica tiende a aumentar cuando se busca producir partículas de un tamaño menor en una misma roca. Este incremento está directamente relacionado con el aumento de la resistencia a compresión de la roca en cuestión.

La energía específica requerida para la excavación de una determinada roca dependerá de dos factores clave: la separación de los cortadores (S) y su profundidad de ataque (P). El ratio entre estos dos parámetros, denominado S/P, se convierte en un elemento crucial al seleccionar equipos. Para rozadoras tipo “drag”, este ratio varía entre 2 y 4, mientras que para cortadores de discos oscila entre 10 y 20.

En términos prácticos, la energía específica desempeña un papel esencial al determinar los ratios de avance (m/h o m/día) de una máquina. Esta información se revela como un indicador clave para optimizar la eficiencia y el rendimiento de los equipos utilizados en la excavación de rocas.

La Figura 1 presenta el espectro de la energía específica necesaria para la fragmentación de una roca mediante diversos sistemas de excavación comúnmente utilizados.

El ratio de producción instantáneo (IPR, en inglés) de un equipo se puede calcular de la siguiente forma:

El ratio lineal de avance (ROP, en inglés) de un equipo se calcula de la siguiente forma:

El ratio de avance diario (AR, en inglés) de un equipo es:

La tabla que se presenta a continuación resulta útil para anticipar el ratio de producción (IPR) y el ratio de avance (AR) de un equipo mecánico, todo ello fundamentado en la energía específica.

Referencias:

  • MARTÍNEZ-PAGÁN, P. (2023). Laboreo de minas. 3.º Curso – GIRME – Ingeniería de Minas. Universidad Politécnica de Cartagena.
  • ROSTAMI, J. (2011). Mechanical Rock Breaking. In SME Mining Engineering Handbook, 3rd Edition, Darling, P. (Ed.), Society for Mining, Metallurgy, and Exploration, 417-434.
  • YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Excavación mecánica a cielo abierto: Highwall miners

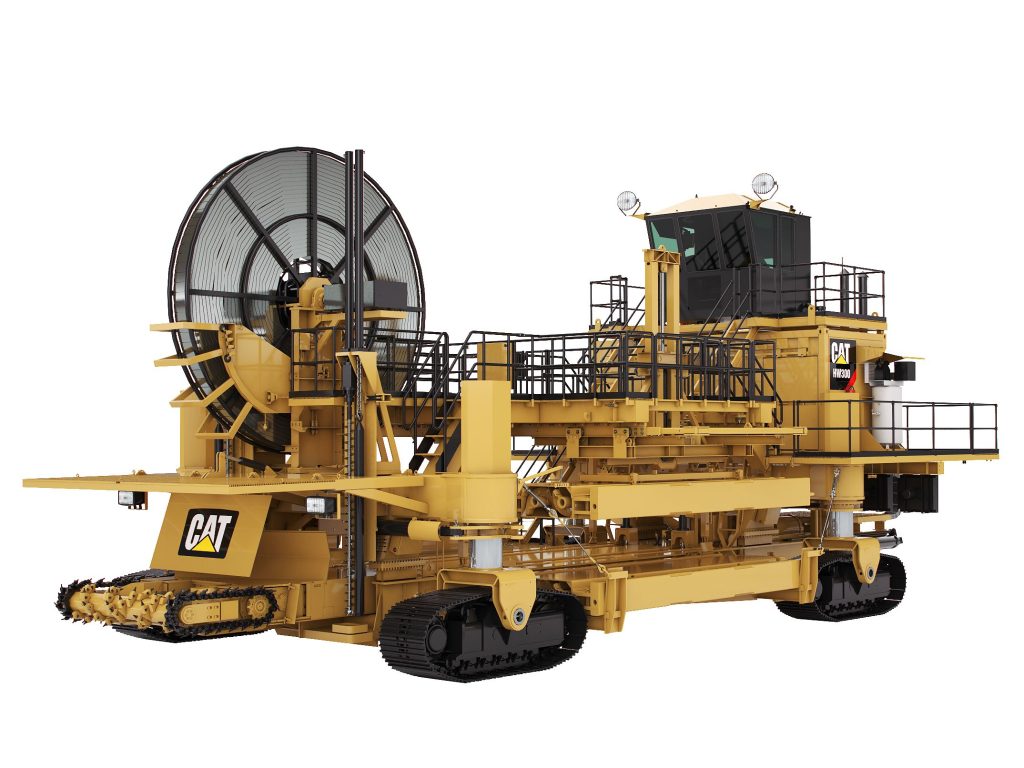

Figura 1. Cat HW300 Highwall Miner, https://h-cpc.cat.com/cmms/v2?&f=subfamily&it=group&cid=406&lid=en&sc=CA&gid=18296377&nc=1

Entre los equipos empleados en la excavación mecánica en minería a cielo abierto destacan los “Highwall Miners”. Estos equipos mineros avanzados desempeñan un papel crucial en la extracción de minerales al excavar en paredes o muros verticales. Constituyen una combinación ingeniosa entre un minador continuo (CM) y la estructura exterior que proporciona el soporte necesario para el minador. Su aplicación se centra en la explotación de capas delgadas de carbón, yeso u otras rocas de dureza media a blanda, que son especialmente idóneas para la minería de contorno.

Con la capacidad de extraer minerales de carbón a una profundidad de hasta 1,5 metros, estos equipos representan una solución eficiente y productiva para la industria minera. La versatilidad de estos dispositivos permite alcanzar grandes producciones, llegando hasta las 110,000 toneladas al mes, con tan solo cuatro personas operando el equipo.

Destacando entre sus características, el equipo Cat HW300 Highwall Miner demuestra su capacidad para trabajar en bermas de hasta 18 metros. Esta notable amplitud de acción amplía las posibilidades de extracción y facilita la labor minera en entornos desafiantes.

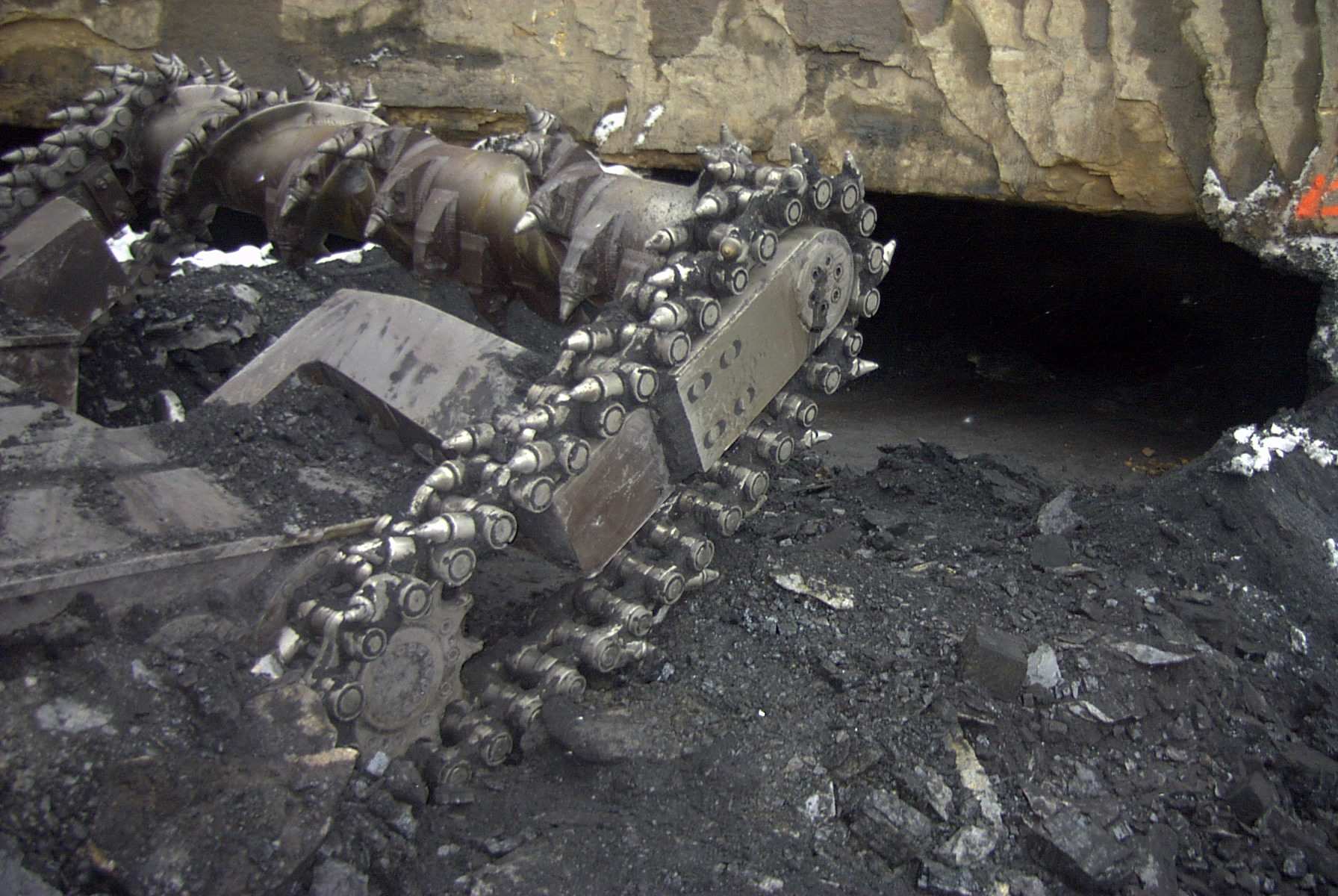

Figura 2. https://cinmine.com/products/highwall-miner-products/

Además de su eficiencia en la producción, estos equipos demuestran su valía al recuperar hasta un 70% del carbón contenido en las capas explotadas, lo que contribuye significativamente a maximizar la rentabilidad de las operaciones mineras.

En resumen, estos equipos de vanguardia no solo destacan por su capacidad para extraer minerales en condiciones específicas, sino que también ofrecen eficiencia, productividad y rentabilidad, convirtiéndose en piezas clave para el éxito de la industria minera en la extracción de recursos en capas delgadas.

A continuación, os dejo algunos vídeos para que veáis el funcionamiento de estos equipos.

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Maquinaria y procedimientos de construcción: Problemas resueltos

Os presento el libro que he publicado sobre maquinaria y procedimientos de construcción. Se trata de una completa colección de 300 problemas resueltos, abarcando aspectos relacionados con la maquinaria, medios auxiliares y procedimientos de construcción. Su contenido se enfoca en la mecanización de las obras, costos, disponibilidad, fiabilidad y mantenimiento de equipos, estudio del trabajo, producción de maquinaria, sondeos y perforaciones, técnicas de mejora del terreno, control y abatimiento del nivel freático, movimiento de tierras, equipos de dragado, explosivos y voladuras, excavación de túneles, instalaciones de tratamiento de áridos, compactación de suelos, ejecución de firmes, maquinaria auxiliar como bombas, compresores o ventiladores, cables y equipos de elevación, cimentaciones y vaciados, encofrados y cimbras, fabricación y puesta en obra del hormigón, organización y planificación de obras.

Es un libro, por tanto, muy enfocado a los ámbitos de la ingeniería de la construcción, tanto en el ámbito de la edificación, de la minería o de la ingeniería civil. Además, se incluyen 27 nomogramas originales y 19 apéndices para apoyar tanto a estudiantes de ingeniería o arquitectura, como a profesionales que enfrentan desafíos similares en su práctica diaria en obra o proyecto. La colección se complementa con un listado de referencias bibliográficas que respaldan los aspectos teóricos y prácticos abordados en los problemas. Estos problemas son similares a los tratados durante las clases de resolución de casos prácticos en la asignatura de Procedimientos de Construcción del Grado en Ingeniería Civil de la Universitat Politècnica de València (España). Por tanto, el libro resulta adecuado tanto para estudiantes de grado como para cursos de máster relacionados con la ingeniería civil y la edificación.

El libro tiene 562 páginas. Este libro lo podéis conseguir en la propia Universitat Politècnica de València o bien directamente por internet en esta dirección: https://www.lalibreria.upv.es/portalEd/UpvGEStore/products/p_376-7-1

Sobre el autor: Víctor Yepes Piqueras. Doctor Ingeniero de Caminos, Canales y Puertos. Catedrático de Universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Ha sido director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE®), investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.

Referencia:

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

A continuación os paso las primeras páginas del libro, con el índice, para hacerse una idea del contenido desarrollado.

Pincha aquí para descargar

Predicción del ratio de avance de un minador continuo

Figura 1. Minador continuo excavando. https://www.exms.co.za/expert-camera-systems/continuous-miner-camera-system/

Los minadores continuos (continuous miners, en inglés) son equipos de excavación mecánica utilizados en minería subterránea. Crean huecos rectangulares con tambores de picas (6 m de ancho por 5 m de alto). Se emplean principalmente en minas de minerales blandos, como el carbón o la sal.

Existen equipos con la posibilidad de realizar un sostenimiento simultáneo, lo que les permite avanzar 12 m sin retirarse. Un equipo puede producir entre 600 y 700 t/h de mineral. Este mineral se descarga mediante un transportador blindado a “shuttle cars”.

A continuación, presento un ejercicio resuelto y un nomograma que pueden ser útiles para el cálculo del ratio de avance diario de un minador continuo. Se trata de una colaboración con el profesor de la Universidad Politécnica de Cartagena, Pedro Martínez Pagán.

Como podéis comprobar, existen vínculos comunes entre las especialidades de ingeniería civil y de minas en muchos aspectos relacionados con la maquinaria y los procedimientos de construcción. Espero que os sea útil.

Para resolver este ejercicio, resulta de interés la tabla que presentamos en la Figura 2, donde se proporcionan valores de energía específica para varios tipos de excavadoras mecánicas.

Figura 2. Valores de energía específica para varios tipos de excavadoras mecánicas. Fuente: SME Mining Engineering Handbook (2011) – Rostami et al. (1994).

También podéis utilizar este nomograma, elaborado junto con los profesores Pedro Martínez Pagán y Jamal Rotami, que espero os resulte útil.

Pincha aquí para descargar

Referencias:

ROSTAMI, J. (2011). Mechanical Rock Breaking. In SME Mining Engineering Handbook, 3rd Edition, Darling, P. (Ed.), Society for Mining, Metallurgy, and Exploration, 417-434.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pilas cónicas para el almacenamiento de graneles

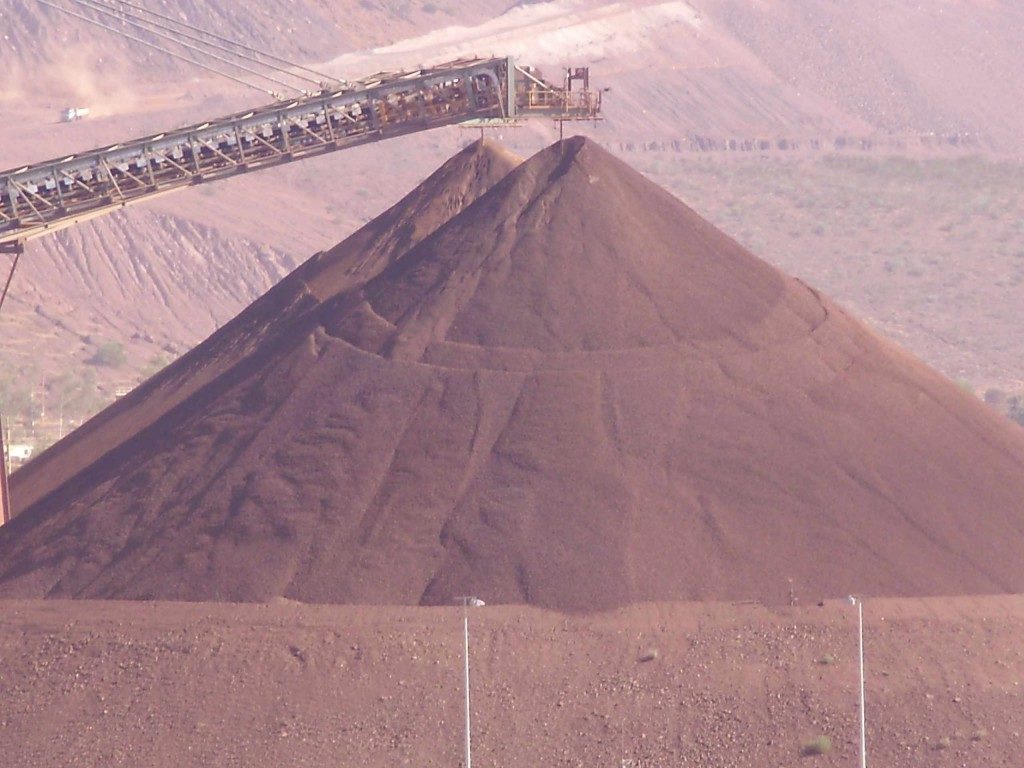

Figura 1. Pila cónica de almacenamiento de graneles al aire libre. https://jenike.com/services/conceptual-functional-engineering/stockpiles/

La utilización de montones o pilas permite almacenar de manera económica grandes cantidades de graneles sólidos al aire libre. Estos espacios pueden ser completamente abiertos o parcialmente cubiertos. En términos generales, estas instalaciones suelen generar emisiones difusas debido a la erosión eólica y/o a la manipulación de los materiales. Por lo tanto, el almacenamiento al aire libre de graneles es apropiado para aquellos materiales que no se verán afectados por las condiciones meteorológicas.

El montón se crea al dejar caer el material desde una altura específica sobre una superficie plana, que puede o no contar con elementos de retención, como muros o paredes. La cantidad de material que puede contener el montón está determinada por diversos factores, siendo notables el área disponible, la altura y el método de descarga, el ángulo de reposo y el peso específico del material.

Las pilas cónicas se generan al mantener un punto de caída cónico y constante. El material cae libremente para dar forma a un cono, cuyo diámetro está restringido por el ángulo de reposo del material y las dimensiones del espacio disponible. Estas pilas se originan o se renuevan mediante el uso de una cinta transportadora fija o móvil giratoria. Para manejar los materiales que rodean el perímetro de la pila, se requieren equipos de carga frontal. Estas pilas se utilizan para almacenar concentrados minerales, escoria, granos y otros materiales similares. Sin embargo, es importante destacar que debido a la considerable altura de caída de los materiales almacenados en las pilas cónicas, se generan grandes cantidades de polvo si no se cubren adecuadamente.

En lo que respecta a los equipos empleados en la construcción de estas pilas, los volquetes, así como los camiones y los vagones basculantes, son los protagonistas. Cuando se trata de regenerar estas pilas, se utilizan dispositivos de carga posterior, como palas de puente-grúa, de palas laterales y de palas pórticas.

Los equipos basculantes permiten verter los graneles sólidos en la pila desde un lado. Según los requisitos específicos, estos vehículos pueden estar equipados con una cinta basculante o una cinta transversal. Siguiendo el mismo principio, también es posible llenar directamente la pila desde el vagón situado por encima de ella. Las cintas transportadoras de descarga arrojan el material a granel sobre la pila en este proceso.

Esta pila cónica podría vaciarse desde un punto central. En este caso, existe una capacidad viva o útil que es una fracción de la capacidad total del cono. Este valor se calcula en función de los ángulos de reposo y de descarga (ver la Figura 2).

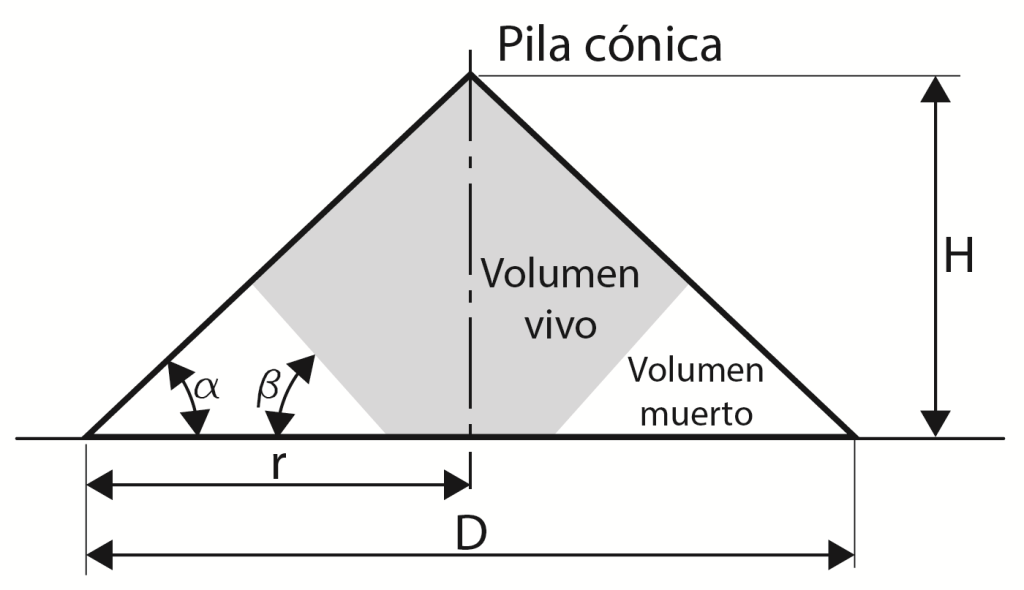

Figura 2. Volumen vivo y muerto de una pila cónica con descarga en un punto central, en función de los ángulos de reposo y descarga

A continuación se ofrece un nomograma, creado en colaboración con varios profesores, entre los que destaca Pedro Martínez Pagán. Espero que os sea de utilidad.



Referencias:

LÓPEZ JIMENO, C. et al. (2021). Manual de logística de sustancias minerales. Sistemas y equipos para el transporte y almacenamiento. Grupo de Proyectos de Ingeniería, E.T.S.I. Minas y Energía, Universidad Politécnica de Madrid, 537 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
