1. ¿Cómo explica el «modelo del queso suizo» que la DANA de 2024 no fuera solo un fenómeno natural, sino un fallo de múltiples barreras de defensa?
Esta pregunta aborda la raíz del desastre y la diferencia entre las condiciones latentes —infraestructuras obsoletas, urbanismo en zonas inundables y falta de mantenimiento— y los fallos activos —retrasos en las alertas y errores en la coordinación de la emergencia—. El análisis revela que la catástrofe ocurrió porque los «agujeros» de distintas áreas —la política, la supervisión, la infraestructura y la respuesta inmediata— se alinearon, lo que permitió que el peligro atravesara todas las defensas. Además, subraya que los desastres no son puramente «naturales», sino el resultado de decisiones humanas y de la ocupación de cauces críticos.
2. ¿Por qué se considera la infraestructura hidráulica un «seguro de vida» y qué consecuencias tuvo la falta de ejecución de las obras proyectadas en el barranco del Poyo?
El significado central de las fuentes técnicas y de las comisiones de investigación radica en que demuestran que las obras hidráulicas salvan vidas. Mientras que Valencia se salvó gracias al nuevo cauce del Turia y las poblaciones del río Magro vieron reducidos sus daños por la presa de Forata, la cuenca del Poyo carecía de infraestructuras de laminación, por lo que se produjo una avenida destructiva sin precedentes. La falta de inversión, la ralentización administrativa y la priorización de criterios ambientales por encima de los estructurales impidieron la ejecución de proyectos ya diseñados y aprobados.
3. ¿De qué manera el «fin de la estacionariedad climática» obliga a la ingeniería y al urbanismo a abandonar los registros históricos y adoptar un diseño basado en el rendimiento y la resiliencia?
Las fuentes consultadas destacan que el cambio climático ha invalidado el uso exclusivo de datos históricos para predecir el futuro. Fenómenos como la DANA de 2024 demuestran que lo que antes se consideraba un evento con un periodo de retorno de 500 años ahora puede ocurrir con mucha mayor frecuencia. Por tanto, es necesario rediseñar las infraestructuras con mayores márgenes de seguridad (retornos de 1000 años), utilizar modelos probabilísticos y aplicar el diseño basado en el desempeño (PBD), que garantiza que un sistema pueda seguir funcionando o recuperarse rápidamente cuando se vea superado.
4. ¿Por qué la «retirada estratégica» de las zonas de alto riesgo y el rediseño arquitectónico resiliente son ahora imperativos para convivir con el «riesgo residual» que las infraestructuras no pueden eliminar?
Esta pregunta aborda el hecho de que, durante décadas, se ha construido con una grave «amnesia hidrológica», ocupando zonas de flujo preferente que la naturaleza ha acabado por reclamar. El análisis de las fuentes indica que, dado que el «riesgo cero» no existe y las presas pueden verse superadas por eventos extremos, la reconstrucción no debe limitarse a reparar, sino a reubicar las infraestructuras críticas (colegios, centros de salud) fuera de las zonas de alto riesgo. En cuanto a las viviendas que permanecen en áreas inundables, se propone un cambio radical en los códigos de edificación: prohibir dormitorios y garajes en las plantas bajas, elevar las instalaciones críticas (electricidad, calderas) y utilizar materiales resistentes al agua que permitan recuperar rápidamente la funcionalidad. Por último, las fuentes subrayan que la educación pública y la cultura de la prevención (siguiendo modelos como el japonés) son medidas de bajo coste y alto impacto que salvan vidas cuando las barreras físicas fallan.
5. ¿Qué cambios son imprescindibles en la gobernanza y la coordinación institucional para evitar que la reconstrucción sea una mera réplica de los errores del pasado?
Las fuentes coinciden en que la reconstrucción no puede limitarse a reponer lo perdido, pues, de lo contrario, se perpetuaría la vulnerabilidad. Se recomienda la creación de un «ministerio del pensamiento» o de un equipo de reflexión que establezca directrices estratégicas a largo plazo y evite la «rapidez ilusoria» de las obras tácticas. Además, se reclama una gobernanza interadministrativa eficaz, posiblemente mediante consorcios en los que las administraciones deleguen competencias para unificar presupuestos y decisiones técnicas sobre las políticas, y así superar la fragmentación y la parálisis burocrática.
Creo que dos analogías o metáforas pueden aclarar algunos conceptos básicos:
Gestionar el territorio hoy es como construir en la ladera de un volcán. Podemos instalar sensores y construir diques para desviar la lava (infraestructuras), pero la verdadera seguridad depende de no construir los dormitorios en el camino de la colada (ordenación del territorio) y de que todos los habitantes sepan exactamente qué mochila coger y hacia dónde correr cuando suene la alarma (concienciación comunitaria).
Gestionar el riesgo de inundaciones hoy en día es como conducir un coche moderno por una autopista peligrosa: no basta con tener un motor potente (infraestructuras hidráulicas), también es necesario que los cinturones de seguridad y el airbag funcionen (alertas y protección civil), que el conductor esté capacitado (concienciación comunitaria) y que las normas de circulación se adapten a las condiciones meteorológicas de la vía, y no a cómo era el asfalto hace cincuenta años.
Cuando se piensa en un pozo de agua, suele evocarse una imagen rústica y elemental: una estructura de piedra, una polea, un cubo y una cuerda. Este conjunto simboliza la autosuficiencia y la conexión directa con la tierra, una realidad que ha acompañado a la humanidad durante milenios. En el contexto actual, dicha imagen transmite una simplicidad que puede parecer casi anecdótica frente al avance tecnológico contemporáneo.
Sin embargo, detrás de esa apariencia tradicional se esconde un ámbito caracterizado por la ingeniería de alta precisión, una geología compleja y una normativa muy estricta. Los sondeos de agua modernos son proyectos altamente especializados que exigen un profundo conocimiento del subsuelo y el estricto cumplimiento de la legislación vigente. Desde su fase inicial hasta su clausura definitiva, cada etapa está marcada por exigencias técnicas que cuestionan las ideas más extendidas sobre este tipo de infraestructuras.

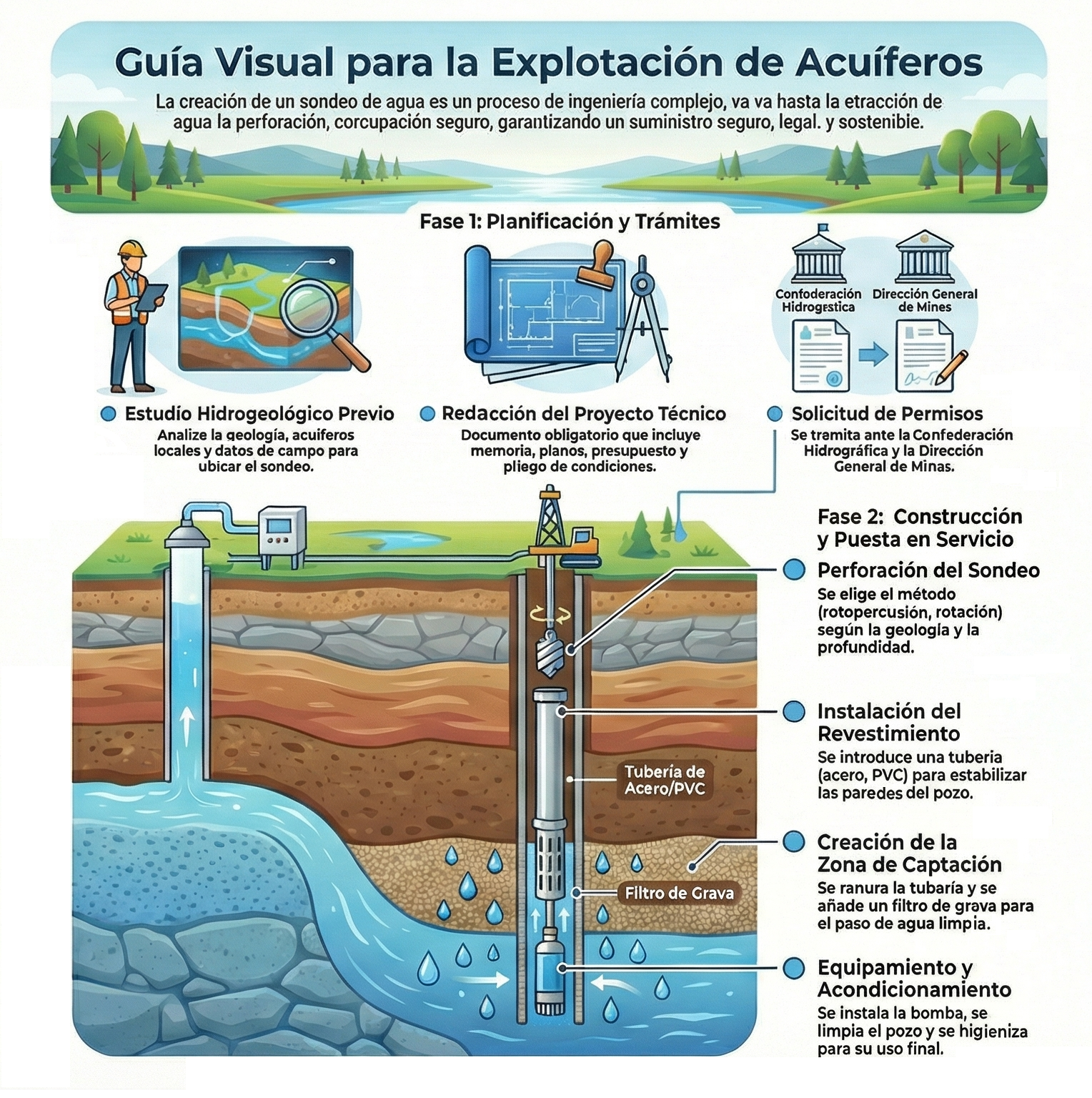

A partir del manual técnico Sondeos para explotación de acuíferos, este trabajo se adentra en ese mundo menos visible para exponer cinco aspectos inesperados y relevantes sobre la perforación, el mantenimiento y la clausura de los pozos de agua en la actualidad. El objetivo es mostrar que, en el fondo de un pozo, hay mucho más que un simple recurso hídrico.

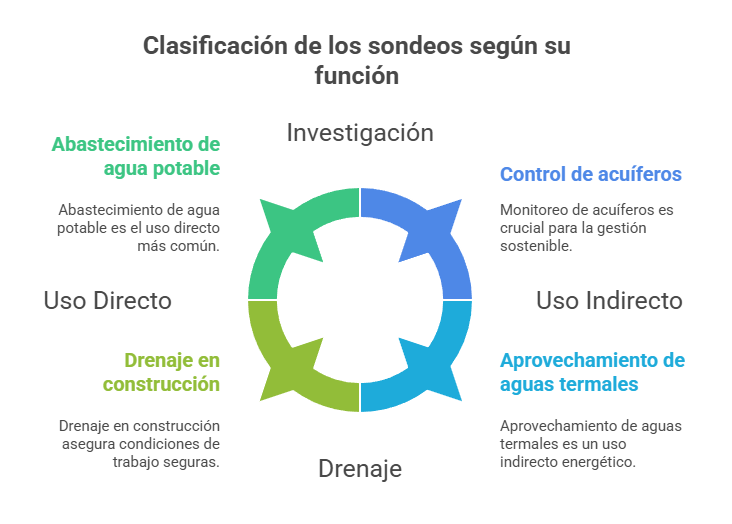

1. Los múltiples usos de un sondeo
Los pozos suelen asociarse principalmente al abastecimiento de agua para consumo humano o para riego agrícola. Sin embargo, su funcionalidad es considerablemente más amplia y, en algunos casos, poco intuitiva. Desde el punto de vista técnico, los especialistas los clasifican en cuatro grandes categorías, lo que pone de manifiesto la versatilidad de estas infraestructuras.
Uso directo y uso indirecto: El uso directo es el más conocido y tradicional y comprende la captación de agua para el consumo humano, la ganadería y la agricultura. Por el contrario, en el uso indirecto, el agua no es el objetivo final, sino un medio para otros fines. En este grupo se incluyen, por ejemplo, los sondeos destinados al aprovechamiento de aguas termales con fines energéticos mediante la extracción de energía geotérmica, así como los pozos de uso industrial en los que el agua se emplea en procesos de fabricación o en operaciones de lixiviación para la recuperación de minerales contenidos en la roca.
Drenaje: cuando el objetivo es eliminar el agua: Una de las aplicaciones más contraintuitivas es la del drenaje. En estos casos, el objetivo no es localizar ni aprovechar el recurso hídrico, sino retirarlo del terreno. En grandes proyectos de obra civil, como la construcción de aparcamientos subterráneos o explotaciones mineras situadas por debajo del nivel freático, es imprescindible reducir la presencia de agua. Para ello, se realizan sondeos de achique que permiten extraer volúmenes significativos de agua de forma controlada, garantizando condiciones de trabajo seguras y estables.
Investigación: los instrumentos del hidrogeólogo: Por último, los sondeos de investigación, entre los que destacan los piezométricos, no se perforan con fines extractivos, sino para obtener datos. Estas instalaciones permiten a los hidrogeólogos monitorizar el estado de los acuíferos, medir sus niveles y analizar su comportamiento a lo largo del tiempo, por lo que constituyen una herramienta esencial para la gestión sostenible de este recurso estratégico.
2. La complejidad legal de la perforación de pozos
Si bien el proceso para obtener una hipoteca suele considerarse complejo, la legalización de un pozo de agua en España puede resultar aún más exigente. Lejos de tratarse de un mero procedimiento administrativo, la perforación de un sondeo implica recorrer un entramado normativo en el que intervienen distintos niveles de la administración pública: estatal, autonómico y local.
Uno de los primeros aspectos que sorprende es que, en el ordenamiento jurídico español, el agua tiene la consideración de bien de dominio público, por lo que su titularidad corresponde al Estado. En consecuencia, no se puede perforar un pozo en una propiedad privada sin la autorización administrativa correspondiente. Este proceso exige la elaboración y presentación de un proyecto técnico detallado ante la Confederación Hidrográfica competente y, además, ante la Dirección General de Minas.
La justificación de esta doble supervisión es de carácter técnico. Los equipos y procedimientos empleados para perforar a grandes profundidades comparten principios, tecnologías y riesgos con la actividad minera. Por este motivo, la normativa que regula la seguridad y las prácticas mineras resulta aplicable, independientemente de que el objetivo de la perforación sea la captación de agua y no la extracción de recursos minerales. Esta superposición legislativa pone de manifiesto la complejidad inherente a la gestión de un recurso esencial, en la que se busca compatibilizar su aprovechamiento con la protección del medio ambiente y la seguridad de las operaciones.
La actividad minera es un sector de indudable relevancia desde el punto de vista socioeconómico. No obstante, en la actualidad tiene una incidencia significativa en el medio ambiente y en la ordenación del territorio, por lo que es necesario conciliar adecuadamente el desarrollo de esta actividad con la protección de los distintos bienes jurídicos implicados.
En este contexto, aunque los procedimientos administrativos asociados puedan percibirse como complejos o excesivamente prolongados, resultan esenciales. Estos controles garantizan que la extracción de agua se realice de manera sostenible, evitando la sobreexplotación de los acuíferos y asegurando la conservación de un recurso natural que, al ser de carácter público, constituye un patrimonio común cuya gestión debe llevarse a cabo con criterios de responsabilidad y equilibrio ambiental.
3. Cuando el terreno se degrada desde el interior: el riesgo de la “tubificación”
Los marcos normativos regulan las actuaciones en superficie, pero en el subsuelo operan procesos naturales regidos por leyes físicas y geológicas propias, de gran alcance y, en determinados casos, con efectos altamente destructivos. Entre ellos destaca un fenómeno conocido como tubificación, una forma de erosión interna del terreno que puede acarrear consecuencias graves.
Tal y como se describe en la literatura técnica especializada, el proceso comienza cuando las corrientes de agua subterránea arrastran las partículas más finas del suelo, formando progresivamente conductos o galerías internas. Estos vacíos se desarrollan de manera imperceptible desde la superficie hasta que la pérdida de soporte provoca el debilitamiento del techo y su colapso repentino, lo que origina hundimientos o socavones. Una vez generados, estos conductos actúan como vías de drenaje que transportan agua y grandes volúmenes de material sólido, lo que acelera la erosión interna del terreno.
Las consecuencias de este fenómeno pueden ser especialmente graves: desde el socavamiento de las cimentaciones de las edificaciones y la aparición de fisuras en las infraestructuras hasta el hundimiento total del terreno en casos extremos. La tubificación pone de manifiesto que el subsuelo no es un medio inerte y estable, sino un sistema dinámico en el que la acción del agua puede moldear el terreno y, en determinadas circunstancias, comprometer su estabilidad, sin que aparezcan señales visibles inmediatas en la superficie.
4. Limpieza criogénica: aplicación del hielo seco para la mejora del rendimiento de un pozo
La hidrogeología recurre, en ocasiones, a técnicas procedentes de ámbitos aparentemente ajenos, lo que da lugar a soluciones innovadoras y altamente eficaces. Un ejemplo especialmente notable es el empleo de hielo seco en las operaciones de limpieza y rehabilitación de pozos, un procedimiento orientado a incrementar su rendimiento mediante la eliminación de obstrucciones internas.
El método consiste en la introducción controlada de bloques de dióxido de carbono (CO₂) en estado sólido, conocido como hielo seco, en el interior del sondeo. Al entrar en contacto con el agua, el CO₂ no fusiona, sino que sublima, pasando directamente del estado sólido al gaseoso. Esta transición rápida genera una intensa agitación y un burbujeo de gran energía, que favorecen el desprendimiento de lodos, incrustaciones y partículas finas acumuladas en las fracturas y poros del acuífero.
No obstante, el efecto más significativo se produce a mayores profundidades. A partir de aproximadamente 42 metros, la elevada presión hidrostática de la columna de agua impide la conversión inmediata del CO₂ en gas. En estas condiciones, el dióxido de carbono se disuelve abruptamente en el agua, dando lugar a una solución altamente sobresaturada. Esta transformación casi instantánea libera una gran cantidad de energía y, cuando la generación de gas supera la capacidad de evacuación del pozo, se produce una potente columna ascendente de agua que vacía el sondeo de forma súbita, expulsando las impurezas acumuladas en un proceso comparable al de un géiser controlado.
5. Sellar un pozo no es simplemente cerrar un hueco: la ingeniería de la clausura
El abandono de un pozo de agua puede parecer, a primera vista, una operación sencilla, limitada a rellenar el hueco excavado. Sin embargo, la realidad dista mucho de esta percepción. La clausura de un sondeo constituye un proceso técnico de elevada complejidad, comparable en rigor a su propia construcción, y tiene como finalidad principal la protección de los acuíferos y del medio ambiente a largo plazo.
Una de las técnicas menos intuitivas se aplica en pozos con revestimiento metálico. Antes de proceder a su relleno definitivo, en determinados casos resulta necesario perforar o “punzonar” la tubería desde el interior mediante herramientas hidráulicas. El objetivo de esta operación es garantizar que el material de sellado, habitualmente un mortero de cemento, no se limite a ocupar el interior del tubo, sino que atraviese las perforaciones y se adhiera eficazmente al terreno circundante. De este modo se consigue un sellado continuo y monolítico que aísla por completo el pozo y evita cualquier comunicación indeseada entre las formaciones acuíferas.
La dificultad técnica aumenta cuando se trata de un pozo artesiano, caracterizado por la presencia de agua a presión que aflora de forma natural. Su sellado puede compararse con la obturación de una conducción sometida a presión sin interrumpir previamente el suministro. Una de las soluciones empleadas consiste en instalar temporalmente una prolongación de la tubería en la boca del pozo. Este procedimiento, basado en principios físicos elementales, permite aumentar la altura de la columna de agua y generar una contrapresión suficiente para neutralizar el empuje del acuífero. De este modo, los técnicos pueden inyectar el material de sellado sin que se desplace, asegurando una clausura efectiva y duradera.
Conclusión
Como se ha expuesto, los pozos de agua son mucho más que simples perforaciones en el terreno. Son infraestructuras de notable complejidad técnica que interactúan con un medio geológico dinámico y están sujetas a una normativa cuyo objetivo es proteger un recurso natural esencial e insustituible. Desde la diversidad de sus aplicaciones, que van mucho más allá del consumo directo, hasta los avanzados procedimientos de limpieza criogénica y las rigurosas técnicas de clausura, todas sus fases ponen de manifiesto una profundidad científica y tecnológica que a menudo pasa inadvertida.
Así pues, la próxima vez que se beba un vaso de agua, conviene reflexionar sobre el largo y complejo recorrido que ha seguido desde las capas más profundas de la Tierra hasta su uso final. Esta reflexión nos lleva a considerar que hay muchos aspectos fundamentales de la gestión de los recursos naturales que sustentan nuestra vida cotidiana que permanecen fuera de nuestra percepción habitual.
En esta conversación se pueden escuchar los conceptos básicos de lo tratado en este artículo.
Aquí tenéis un vídeo resumen del contenido.
Aquí os dejo una presentación sobre los conceptos clave.
Figura 1. Control del nivel freático. https://www.flickr.com/photos/wsdot/4997287082/
En este artículo se analiza un documento anexo al final: una guía formal de drenaje que detalla las lecciones aprendidas durante un proyecto de ingeniería civil excepcionalmente complejo en Christchurch (Nueva Zelanda), que se llevó a cabo de 2011 a 2016 tras un terremoto. Proporciona un marco para evaluar, diseñar e implementar el drenaje en programas de reconstrucción de infraestructuras o de recuperación tras desastres naturales, con énfasis en las prácticas de construcción y la geología local.
La guía examina diversos sistemas de control del nivel freático, como sumideros, sistemas de well-points y pozos, y ofrece criterios para seleccionar los métodos según la permeabilidad del suelo y la profundidad de la excavación. Además, establece un sistema para determinar la categoría de riesgo de un proyecto de drenaje y describe las medidas necesarias para mitigar los efectos ambientales y prevenir la subsidencia del terreno.
1.0 Introducción y principios fundamentales.
1.1 La importancia crítica del control del agua subterránea.
El control del nivel freático es un factor determinante para el éxito de cualquier proyecto de construcción que implique excavaciones. Una gestión inadecuada o la ausencia de un control efectivo puede comprometer gravemente la estabilidad de las excavaciones, la integridad de las estructuras permanentes y, en última instancia, la viabilidad económica y temporal del proyecto. El agua subterránea no controlada puede generar riesgos geotécnicos significativos, como la tubificación (piping), que es la erosión interna del suelo por el flujo de agua; el levantamiento del fondo (uplift), causado por presiones ascendentes que superan el peso del suelo en la base de la excavación, y una reducción general de la estabilidad del suelo, que puede provocar fallos en los taludes. Este manual recopila las lecciones aprendidas durante el programa de reconstrucción de la infraestructura de Christchurch (SCIRT), en el que la gestión del agua subterránea en condiciones geotécnicas complejas y tras el sismo fue un desafío diario y crítico para el éxito del proyecto. Estos fenómenos no solo suponen una amenaza para la seguridad de los trabajadores, sino que también pueden ocasionar daños en infraestructuras adyacentes y provocar retrasos y sobrecostes considerables.
Figura 2. Rotura de fondo o tapozano
1.2. Propósito y alcance del manual.
El manual proporciona una guía práctica y un proceso normalizado para evaluar, seleccionar, diseñar y monitorizar los sistemas de drenaje en obras de construcción. Con base en las enseñanzas extraídas de proyectos de infraestructura complejos, este documento pretende dotar a los ingenieros y gerentes de proyecto de las herramientas necesarias para prever y gestionar los desafíos relacionados con el nivel freático. El objetivo final es reducir los costes y los retrasos asociados a problemas imprevistos mediante una planificación proactiva y un diseño técnico riguroso de las obras temporales de drenaje.
Este manual aborda el ciclo completo de la gestión del agua subterránea en la construcción e incluye:
El contexto geológico y su influencia directa en las estrategias de desagüe.
Los sistemas de control del nivel freático disponibles, sus aplicaciones y limitaciones.
La mitigación de los efectos ambientales y el cumplimiento de las normativas vigentes.
Un marco para la evaluación sistemática de riesgos y la planificación de contingencias.
El documento se centra principalmente en los métodos de control del nivel freático, que consisten en interceptar y extraer el agua subterránea mediante bombeo. También se mencionan brevemente los procedimientos de contención, como las tablestacas o los muros pantalla, que buscan bloquear el flujo de agua hacia la excavación.
Figura 3. Combinación de pantallas con (a) bombeo convencional o (b) barreras horizontales. Adaptado de Cashman y Preene (2012)
1.3. Importancia del contexto geológico.
Análisis de acuíferos: una comprensión fundamental de la hidrogeología del emplazamiento es el pilar de cualquier diseño de un drenaje. Es crucial identificar la naturaleza de los acuíferos presentes, ya sean confinados, no confinados o artesianos. La fuente del agua (por ejemplo, la infiltración de lluvia o la recarga de un río) y la presión a la que se encuentra determinan directamente la selección y la eficacia del sistema de drenaje. Por ejemplo, un acuífero confinado o artesiano puede ejercer una presión ascendente significativa, lo que requiere métodos de control más robustos que los de un simple acuífero no confinado. Este conocimiento también es importante para planificar y evitar impactos no deseados en el entorno, como la afectación de pozos de agua cercanos o la inducción de asentamientos en estructuras adyacentes.
Análisis del perfil del suelo: el comportamiento del agua subterránea está intrínsecamente ligado a las propiedades del suelo. La permeabilidad del suelo, es decir, su capacidad para permitir el paso del agua, es el factor más crítico, ya que determina la facilidad con la que se puede extraer agua mediante bombeo.
Gravas y arenas limpias: son altamente permeables y ceden agua con facilidad, pero pueden generar grandes caudales de entrada.
Limos y arcillas: presentan baja permeabilidad, ceden agua muy lentamente y son susceptibles a la consolidación y al asentamiento cuando se reduce la presión del agua.
Suelos estratificados: la presencia de capas alternas de alta y baja permeabilidad puede crear condiciones complejas, como acuíferos colgados, que requieren un diseño cuidadoso para su drenaje eficaz.
Síntesis de los desafíos geotécnicos: la interacción entre la geología local y las actividades de construcción genera una serie de desafíos específicos que deben anticiparse.
Tabla 1: Desafíos geotécnicos comunes y sus implicaciones.
Desafío geotécnico
Implicaciones para las operaciones de drenaje
Presencia de turba y suelos orgánicos
Estos suelos tienen un alto contenido de agua y son muy compresibles. El drenaje puede provocar asentamientos significativos y dañar la infraestructura cercana. Por ello, es necesario realizar una evaluación de riesgos muy cuidadosa y un seguimiento de los asentamientos.
Gravas superficiales
Las capas de grava poco profundas pueden complicar la instalación de sistemas como los well-points y generar volúmenes de entrada de agua muy elevados que superen la capacidad de los sistemas de bombeo estándar.
Riesgo de encontrar condiciones artesianas
La intercepción de un acuífero artesiano puede provocar un flujo de agua incontrolado hacia la excavación, lo que conlleva un riesgo de inundación, levantamiento del fondo y fallo catastrófico. Por ello, es necesario realizar una investigación geotécnica exhaustiva y elaborar un plan de contingencia robusto.
Niveles freáticos variables
Los niveles freáticos pueden fluctuar estacionalmente o en respuesta a eventos de lluvia. El diseño debe ser capaz de manejar el nivel freático más alto esperado, considerando que las variaciones estacionales en Christchurch pueden alcanzar hasta 3 metros.
Por lo tanto, la comprensión profunda del contexto geológico es el primer paso indispensable para realizar una evaluación sistemática de los riesgos y diseñar un sistema de control del nivel freático adecuado.
2.0 Evaluación previa a la construcción y al análisis de riesgos.
2.1 La fase crítica de planificación.
La fase previa a la construcción ofrece la oportunidad más rentable para identificar, analizar y mitigar los riesgos asociados al drenaje de aguas subterráneas. Una evaluación rigurosa en esta etapa permite diseñar adecuadamente las obras temporales, evitar fallos durante la ejecución y realizar una asignación presupuestaria precisa, lo que evita sobrecostos y retrasos imprevistos. Aunque un diseño proactivo suponga una inversión inicial, casi siempre resulta un ahorro global para el proyecto.
2.2 Pasos clave para el diseño del drenaje.
Desarrollo del modelo geotécnico: para diseñar un control del nivel freático eficaz, es esencial construir un modelo conceptual del subsuelo. Este proceso debe ser dirigido por un técnico competente y consta de los siguientes pasos:
Revisión de estudios previos: consultar fuentes de información existentes como mapas geológicos, bases de datos geotécnicas, investigaciones previas en la zona y fotografías aéreas.
Evaluación de la permeabilidad: utilizar la información disponible para estimar preliminarmente la permeabilidad de las diferentes capas del suelo.
Evaluación de riesgos inicial: realizar una evaluación de alto nivel sobre la posible presencia de suelos o aguas subterráneas contaminadas, la probabilidad de encontrar grava a poca profundidad y el riesgo de que haya condiciones artesianas.
Decisión sobre investigaciones adicionales: en función de la complejidad y el perfil de riesgo del proyecto, se debe determinar si la información existente es suficiente o si se requieren investigaciones de campo específicas (por ejemplo, sondeos o ensayos de permeabilidad) para definir adecuadamente el modelo del terreno.
Técnicas para determinar la permeabilidad: la permeabilidad es el parámetro clave que guía el diseño del control del nivel freático. La siguiente tabla resume los métodos disponibles para su determinación, ordenados aproximadamente por coste y fiabilidad.
Método
Descripción
Aplicabilidad
Coste y fiabilidad relativa
1. Empírico (registros de sondeo)
Se asignan valores de permeabilidad basados en las descripciones de los suelos obtenidas de los registros de perforación, que se comparan con valores típicos de referencia.
Útil para evaluaciones preliminares y proyectos de bajo riesgo.
Coste: el más bajo (solo horas de diseño).
Fiabilidad: baja; solo proporciona un orden de magnitud.
2. Empírico (método de Hazen)
Estimación de la permeabilidad a partir de las curvas de distribución granulométrica del suelo.
Aplicable solo si se cuenta con ensayos de granulometría en suelos arenosos.
Coste: bajo si los datos ya existen; de lo contrario, requiere muestreo y ensayos de laboratorio.
Fiabilidad: baja a moderada.
3. Ensayo de laboratorio (carga constante)
Mide el flujo de agua a través de una muestra de suelo bajo un gradiente hidráulico constante.
Adecuado para suelos con permeabilidades relativamente altas (10⁻² a 10⁻⁵ m/s), como arenas y gravas.
Coste: relativamente bajo, pero requiere la obtención de muestras inalteradas.
Fiabilidad: moderada, pero puede no ser representativa de la masa de suelo a gran escala.
4. Ensayo de laboratorio (consolidación/triaxial)
Mide la permeabilidad como parte de ensayos de consolidación o de ensayos triaxiales.
Adecuado para suelos de baja permeabilidad (≤ 10⁻⁶ m/s), como los limos y las arcillas.
Coste: relativamente bajo, pero requiere muestras inalteradas.
Fiabilidad: moderada, sujeta a las mismas limitaciones que el ensayo de carga constante.
5. Ensayo de carga instantánea (slug test)
Se induce un cambio rápido en el nivel del agua en un pozo o piezómetro y se mide la velocidad de recuperación del nivel.
Realizado in situ en la zona saturada. Puede ser demasiado rápido para suelos muy permeables.
Coste: menor que el de un ensayo de bombeo.
Fiabilidad: Proporciona una indicación de la permeabilidad local alrededor del pozo, pero no a escala de sitio.
6. Ensayo de bombeo
Se bombea agua desde un pozo a un caudal constante y se mide el abatimiento del nivel freático en el pozo de bombeo y en pozos de observación cercanos.
Proporciona datos a gran escala y es adecuado para proyectos de desagüe profundos o de larga duración.
Coste: el más alto y el que consume más tiempo (dura de 24 horas a 7 días).
Fiabilidad: la más alta, ya que mide la respuesta del acuífero a una escala representativa de las condiciones reales del proyecto.
2.3 Metodología de evaluación de riesgos
Puntuación de riesgos: Para estandarizar el nivel de análisis y supervisión requerido, se propone un sistema de puntuación de riesgos, desarrollado y probado durante el programa SCIRT, que categoriza cada proyecto de control del nivel freático. Este enfoque permite asignar los recursos de diseño de manera proporcional al riesgo identificado, de modo que los proyectos de alta complejidad reciben la atención de especialistas y los de bajo riesgo pueden gestionarse mediante prácticas normalizadas.
Matriz de categorización de riesgos: el número de categoría de riesgo (RCN) se calcula multiplicando las puntuaciones asignadas a seis áreas de riesgo clave (RCN = A x B x C x D x E x F), tal y como se muestra en la siguiente tabla:
A: Profundidad de excavación
Puntuación
B: Agua subterránea
Puntuación
C: Condiciones del terreno
Puntuación
< 2 m
1
No se requiere abatimiento
0
Suelos competentes sin necesidad de soporte temporal
1
2 – 3 m
2
Abatimiento < 1 m requerido
1
Limos y arcillas de baja permeabilidad
2
3 – 6 m
6
Abatimiento 1 – 3 m requerido
2
Arenas limosas
3
6 – 15 m
10
Abatimiento 3 – 6 m requerido
5
Turba y suelos orgánicos
3
> 15 m
12
Influencia en cuerpos de agua superficial
7
Intercepta gravas de moderada a alta permeabilidad
6
Abatimiento > 6 – 9 m requerido
10
Arenas fluidas
10
Intercepta acuífero artesiano
10
Suelos contaminados
10
Agua subterránea contaminada
10
D: Duración del drenaje
Puntuación
E: Coste de componentes del proyecto influenciados por el drenaje
Puntuación
F: Efectos en servicios, infraestructuras y propiedades adyacentes
Puntuación
Excavación abierta por 1 – 2 días
1
< $0.1M
1
Sitio sin construcciones
1
Excavación abierta < 1 semana
2
$0.1M a $0.5M
2
Vía local
2
Excavación abierta por 1 – 4 semanas
3
$0.5M a $1M
3
Vía arterial principal o secundaria
3
Excavación abierta por 1 – 6 meses
4
$1M a $5M
4
Propiedad privada a una distancia menor que la altura de la excavación o estructuras adyacentes sobre pilotes
3
Excavación abierta > 6 meses
5
> $5M
5
Autopista
4
Vías férreas
4
Estructuras históricas con cimentaciones superficiales
4
Infraestructura crítica vulnerable a asentamientos
5
Nota:El Número de Categoría de Riesgo (RCN) se calcula como el producto de las puntuaciones de las 6 áreas (A x B x C x D x E x F).
Niveles de acción de diseño recomendados: una vez calculado el RCN, la siguiente tabla define las acciones mínimas de diseño que deben llevarse a cabo.
Número de categoría de riesgo (RCN)
Consecuencia del riesgo
Acciones mínimas de diseño recomendadas
0 – 10
Bajo
• No se requiere un estudio de drenaje específico para el proyecto.
• Implementar el sistema de control del nivel freático basado en la experiencia local previa.
11 – 75
Medio
• Realizar un estudio de escritorio de alto nivel para evaluar las condiciones del terreno y los riesgos de drenaje.
• Seleccionar métodos de control de nivel freático apropiados considerando restricciones y riesgos.
• Realizar cálculos manuales simples para verificar la idoneidad del diseño de las obras temporales.
76 – 2,500
Alto
• Realizar un estudio de escritorio detallado.
• Confirmar las condiciones del terreno y la granulometría mediante al menos un sondeo.
• Realizar cálculos de diseño de drenaje (de simples a complejos según corresponda).
• Desarrollar e implementar un plan de control de asentamientos simple si es necesario.
• Controlar de cerca los sólidos en suspensión durante la descarga.
2,500 – 187,500
Muy Alto
• Revisar un informe geotécnico detallado.
• Contratar a un técnico cualificado y experimentado para brindar asesoramiento profesional.
• Realizar investigaciones de campo adicionales (p. ej., ensayos de permeabilidad, ensayos de bombeo).
• Desarrollar e implementar un plan de control de asentamientos.
• Realizar inspecciones de la condición de las propiedades adyacentes antes de comenzar los trabajos.
Una vez evaluado el riesgo y definido el nivel de diseño requerido, el siguiente paso es comprender en detalle las prácticas y metodologías de drenaje disponibles para su ejecución en campo.
3.0 Métodos y prácticas de control del nivel freático
3.1 Introducción a las metodologías
Los métodos de control del nivel freático más comunes en la construcción se basan en la extracción de agua del subsuelo para reducir dicho nivel. La elección del método más adecuado es una decisión técnica que depende fundamentalmente de las condiciones del suelo, la profundidad de la excavación, el caudal de agua previsto y los objetivos específicos del proyecto. Cada método tiene sus propias ventajas y limitaciones, que deben evaluarse cuidadosamente.
Descripción y aplicación: el bombeo desde sumideros es el método más simple y, a menudo, el más económico. Consiste en excavar zanjas o pozos (sumideros) en el punto más bajo de la excavación para que el agua subterránea fluya por gravedad hacia ellos y, desde allí, sea bombeada y evacuada. Este método es efectivo en suelos con permeabilidad alta o moderada, como las gravas y las arenas gruesas. Su principal limitación es que el agua fluye hacia la excavación antes de ser controlada, lo que puede causar inestabilidad en los taludes y en el fondo. Existe un alto riesgo de tubificación (piping) y de arrastre de finos, lo que puede provocar asentamientos y generar una descarga de agua cargada de sedimentos que requiere un tratamiento exhaustivo.
Requisitos de diseño e instalación: para que un sumidero sea eficaz, debe cumplir los siguientes requisitos:
Profundidad: Suficiente para drenar la excavación y permitir la acumulación de sedimentos sin afectar la toma de la bomba.
Tamaño: Mucho mayor que el de la bomba para facilitar la limpieza y el mantenimiento.
Filtro: El sumidero debe estar protegido con una tubería ranurada o perforada, rodeada de grava gruesa (20-40 mm) para evitar la succión de partículas finas del suelo.
Acceso: Debe permitir la retirada de las bombas para el mantenimiento y la limpieza periódica de los sedimentos acumulados.
Como mejor práctica, se recomienda sobreexcavar el fondo del sumidero y rellenarlo con material grueso para elevar la entrada de la bomba y minimizar la movilización de partículas finas.
Figura 4. Esquema de sumidero y bomba de achique para pequeñas excavaciones, basado en Powers (1992).
Análisis comparativo
Ventajas
Inconvenientes
• Coste relativamente bajo.
• Moviliza sedimentos del terreno, lo que requiere tratamiento de la descarga.
• Equipos móviles y fáciles de instalar y operar.
• No puede utilizarse en «arenas fluidas».
• Solo opera durante los trabajos de construcción.
• Tiene un alto potencial de liberar sedimentos en el medio ambiente y es el método más común para incumplir las condiciones de los permisos ambientales.
Descripción y aplicación: un sistema de well-points consiste en una serie de tubos de pequeño diámetro (aproximadamente 50 mm) con una sección ranurada en el extremo inferior. Estos tubos se instalan en el terreno a intervalos regulares. Estos tubos, también denominados «puntas de lanza», se conectan a un colector principal, que, a su vez, está conectado a una bomba de vacío. La bomba crea un vacío en el sistema que extrae el agua del subsuelo.
Este método es particularmente efectivo en arenas o suelos con capas de arena. Su principal limitación es la altura de succión, que en condiciones cercanas al nivel del mar es de hasta 8 metros. Para excavaciones más profundas, sería necesario utilizar sistemas escalonados en las bermas.
Consideraciones de diseño
Espaciamiento: el espaciamiento entre los pozos de extracción (que suele oscilar entre 0,6 y 3 m) depende de la permeabilidad del suelo, de la geometría de la excavación y del abatimiento requerido. Cuanto más permeable es el suelo, menor debe ser el espaciamiento.
Paquetes de filtro: en suelos finos o estratificados, es crucial instalar un paquete de filtro (generalmente, arena de textura media a gruesa) alrededor de cada pozo de extracción. Así se evita el bombeo de finos y se crea una ruta de drenaje vertical más eficiente.
Figura 5. Componentes del sistema. Cortesía de ISCHEBECK. http://www.ischebeck.es/assets/wp-content/uploads/agotamiento_agua/Cat%C3%A1logo%20Wellpoint%2016022012.pdf
Análisis comparativo
Ventajas
Inconvenientes
• Descarga limpia: Una vez establecido, el sistema extrae agua limpia que requiere poco o ningún tratamiento.
• El desagüe debe realizarse muy cerca del área de trabajo.
• Abatimiento localizado del nivel freático, lo que resulta en menores volúmenes de descarga.
• Funciona mejor en suelos uniformes.
• La instalación puede ocupar un espacio considerable en el entorno vial.
• Requiere experiencia para una instalación y colocación efectivas.
• Potencial de rendimiento (caudal) y de abatimiento limitados por la altura de succión.
3.4 Pozos de bombeo profundo (dewatering wells)
Descripción y aplicación: los pozos de bombeo profundo son pozos perforados de mayor diámetro y profundidad que los well-points y están equipados con una bomba sumergible. Se trata de un sistema de ingeniería que debe ser diseñado por un especialista. Cada pozo incluye componentes clave, como una rejilla dimensionada para el terreno, un paquete de filtro diseñado específicamente y un sello anular en la superficie para evitar la recarga superficial.
Este método es adecuado para excavaciones grandes, profundas o de larga duración y puede manejar grandes caudales de agua.
Consideraciones de diseño: el diseño de un sistema de pozos profundos requiere un análisis detallado de los siguientes parámetros:
Profundidad y diámetro del pozo: el diámetro debe ser suficiente para alojar la bomba necesaria y la profundidad debe ser significativamente mayor que el abatimiento deseado.
Tamaño de la ranura de la rejilla: se diseña en función del tamaño de grano del suelo o del material filtrante para maximizar la entrada de agua y minimizar la entrada de partículas finas.
Diseño del filtro: el filtro granular que rodea la rejilla es fundamental para evitar que los materiales finos del acuífero migren hacia el pozo.
Distancia entre pozos: Los pozos se espacian típicamente entre 10 y 50 metros. Su diseño es complejo, ya que se basa en la interacción entre los conos de abatimiento de cada pozo.
Figura 6. Agotamiento profundo del nivel freático mediante un pozo filtrante. Elaboración propia basado en Pérez Valcárcel (2004).
Análisis comparativo
Ventajas
Inconvenientes
• Ideal para excavaciones de gran envergadura y proyectos de larga duración.
• Si se extrae más agua de la necesaria, puede afectar a un área mayor de la prevista, lo que puede causar problemas de asentamiento en suelos compresibles (por ejemplo, turba).
• Descarga limpia una vez que el pozo está desarrollado correctamente.
• Puede requerir un tiempo de preparación más largo para lograr el abatimiento del nivel freático.
• Alta capacidad de bombeo, superando problemas de variabilidad del suelo.
• Se requiere un mayor nivel de diseño, planificación y ensayos de campo, como los ensayos de bombeo.
• Puede instalarse fuera del área de trabajo directa, liberando espacio en las zonas congestionadas.
• Las bombas sumergibles son mucho más silenciosas, ideales para áreas sensibles al ruido.
Tras describir los métodos individuales, el siguiente paso lógico es proporcionar una guía clara para seleccionar el sistema más apropiado para cada situación en el campo.
4.0 Selección del método apropiado
4.1 Una decisión estratégica
La elección del sistema de control del nivel freático adecuado es una decisión estratégica que debe equilibrar la eficacia técnica, el coste de implementación y de operación y el impacto ambiental potencial. Una elección informada no se basa en la intuición, sino en la recopilación y el análisis de datos específicos del emplazamiento. Una elección incorrecta puede provocar un rendimiento deficiente, sobrecostes y retrasos significativos en el proyecto.
4.2 Datos clave para la decisión
Para tomar una decisión fundamentada sobre el método de drenaje, es imprescindible recopilar la siguiente información:
Perfil y tipo de suelo, incluyendo la permeabilidad de cada estrato.
Dimensiones de la excavación: ancho, largo y profundidad.
Nivel freático existente, así como el nivel al que se necesita bajar (abatimiento requerido).
Método de excavación y soporte propuesto: por ejemplo, taludes abiertos o tablestacas.
Proximidad a estructuras existentes, cursos de agua y otras infraestructuras sensibles.
4.3 Matriz de decisión
La siguiente tabla sirve de guía para seleccionar una metodología de drenaje según el tipo de suelo predominante.
Guía para la selección de métodos de drenaje según el tipo de suelo.
Tipo de suelo
Tasa de flujo de agua subterránea
Posibles problemas
Metodología de drenaje recomendada
Gravas / cantos
Alta
Se requieren grandes flujos de agua que pueden provenir de pozos profundos para excavaciones profundas o de sumideros para excavaciones superficiales.
Pozos de bombeo profundo y de bombeo desde sumideros.
Arena
Baja a media
Baja estabilidad de la zanja si se permite que la arena fluya hacia la excavación (arena fluida).
Sistemas well-point.
Limo
Baja
Estabilidad variable y bajo rendimiento de agua, lo que puede requerir un espaciado muy reducido de las puntas de lanza y provocar perching localizado.
Sistemas de puntas de lanza (well-pointing) y de bombeo desde sumideros.
Arcilla
Muy baja
Se han detectado problemas mínimos de estabilidad de la zanja y una posible formación de un nivel freático colgado localizado.
Sistemas de puntas de lanza (well-pointing) y de bombeo desde sumideros.
Turba
Variable (baja a alta)
El drenaje puede provocar la compresión de las capas, lo que provoca asentamientos y daños en los terrenos y en la infraestructura circundantes.
Se requiere asesoramiento especializado.
Suelos mixtos
Variable (baja a alta)
La metodología se basa generalmente en el tipo de suelo predominante y en la unidad geológica que presenta el mayor rendimiento hídrico.
Depende de la hidrogeología y de la unidad geológica de mayor rendimiento hídrico.
4.4 Criterios de aplicación específicos
Condiciones que favorecen el bombeo desde sumideros (sump pumping):
Suelos como grava arenosa bien graduada, grava limpia o arcilla firme o rígida.
Acuífero no confinado.
Se requiere un abatimiento moderado y no hay fuentes de recarga cercanas (por ejemplo, un arroyo).
La excavación tiene taludes poco pronunciados o está protegida por tablestacas hincadas a gran profundidad.
Cargas de cimentación ligeras.
Condiciones que favorecen los sistemas well-point:
Suelos arenosos o interestratificados que incluyan arenas (permeabilidad k = 10⁻³ a 10⁻⁵ m/s).
Acuífero no confinado.
Se requiere un abatimiento de 5 metros o menos (o de hasta 10 metros si el área de excavación es grande y permite sistemas escalonados).
Condiciones que favorecen la instalación de pozos de bombeo profundo (wells):
Las condiciones del terreno son demasiado permeables como para que los well-points sean viables.
Suelos limosos que requieren un diseño de filtro preciso.
Se requiere un abatimiento de más de 8 metros o un abatimiento en un área extensa durante un período prolongado.
El acceso a la excavación está restringido o el lugar está congestionado (los pozos pueden ubicarse fuera de las zonas de trabajo).
Independientemente del método elegido, es imperativo gestionar los impactos ambientales asociados, un aspecto crucial que se detallará en la siguiente sección.
Figura 7. Selección del método de drenaje adecuado.
5.0 Mitigación de efectos ambientales y gestión de impactos
5.1 Responsabilidad ambiental y cumplimiento normativo
La gestión del agua subterránea no termina con su extracción, sino que conlleva la responsabilidad de cumplir con la normativa medioambiental y minimizar cualquier impacto negativo en el entorno. Una planificación cuidadosa debe abordar dos aspectos principales: la gestión de la calidad del agua de descarga para proteger los cuerpos de agua receptores y la prevención del asentamiento del terreno, que podría dañar la infraestructura y las propiedades adyacentes.
5.2 Gestión de la calidad del agua extraída
Sólidos en suspensión totales (TSS): el agua bombeada desde una excavación, especialmente desde sumideros, a menudo presenta una alta concentración de sedimentos. La normativa medioambiental exige que esta agua sea tratada para eliminar los sólidos antes de su vertido. Por ejemplo, muchos permisos establecen un límite de 150 g/m³ de TSS. Para el control in situ, una herramienta práctica es la evaluación visual comparativa. En un laboratorio, se pueden preparar muestras estándar con concentraciones conocidas de TSS (por ejemplo, 150 g/m³), que sirven como referencia visual para compararlas rápidamente con las muestras de descarga tomadas en el lugar, lo que permite tomar medidas correctivas inmediatas en caso de observar una turbidez excesiva.
Agua subterránea contaminada: existe el riesgo de encontrar contaminantes en el agua subterránea, especialmente en áreas urbanas o industriales con un historial de actividades potencialmente contaminantes. Durante la fase de planificación, es crucial identificar las zonas de riesgo. Si el proyecto se ubica en una de estas zonas o si se sospecha de contaminación, deberán realizarse muestreos específicos del agua subterránea para analizar la presencia y concentración de contaminantes. Así se puede planificar un sistema de tratamiento adecuado si fuera necesario.
5.3 Métodos de tratamiento de la descarga
Los tanques de sedimentación son el método principal y más común para tratar la descarga. Su principio de funcionamiento es sencillo: reducir la velocidad del flujo de agua para que las partículas de sedimento se asienten por gravedad. Un diseño eficaz incluye cuatro zonas funcionales:
Zona de entrada: Distribuye el flujo de manera uniforme para evitar turbulencias.
Zona de asentamiento: El área principal donde ocurre la sedimentación.
Zona de recolección: El fondo del tanque donde se acumulan los sedimentos.
Zona de salida: Recolecta el agua clarificada para su descarga.
El dimensionamiento adecuado del tanque es fundamental y debe basarse en el caudal de bombeo y el tamaño de las partículas a eliminar.
Otros métodos
Filtrado a través de la vegetación: El agua se descarga sobre una superficie cubierta de vegetación densa (por ejemplo, césped), que actúa como un filtro natural. Este método solo es adecuado como tratamiento secundario tras un tanque de sedimentación.
Bolsas de control de sedimentos: Se trata de bolsas de geotextil que se conectan a la salida de la bomba y filtran los sedimentos. Son útiles para caudales bajos y áreas pequeñas, pero pueden obstruirse rápidamente ante altas concentraciones de sedimentos.
5.4 Control del asentamiento del terreno
Causas y riesgos: El abatimiento del nivel freático puede provocar asentamientos del terreno por tres mecanismos principales:
Aumento de la tensión efectiva: al descender el nivel freático, disminuye la presión del agua en los poros del suelo, lo que incrementa la carga que puede soportar el esqueleto sólido del suelo. Esto provoca su compresión y el consiguiente hundimiento de la superficie.
Pérdida de finos: Un diseño de filtro inadecuado o velocidades de flujo excesivas pueden arrastrar partículas finas del suelo y generar vacíos, lo que provoca asentamientos localizados.
Inestabilidad de los taludes: una reducción insuficiente de las presiones de poro o un control inadecuado de las filtraciones puede comprometer la estabilidad de los taludes de la excavación, lo que provoca fallos localizados y desprendimientos de material.
Los suelos blandos y de baja permeabilidad, como los limos, las arcillas y los suelos orgánicos (turba), son los más susceptibles a sufrir asentamientos significativos por consolidación.
Estrategias de mitigación: Para minimizar el riesgo de asentamientos perjudiciales, deben implementarse las siguientes estrategias:
Diseño adecuado de los filtros: hay que asegurarse de que los filtros de pozos o well-points estén correctamente dimensionados para retener las partículas del suelo.
Control de finos: controlar la cantidad de sólidos disueltos en el agua de descarga. Un aumento sostenido puede indicar una posible pérdida de material del subsuelo.
Control del radio de influencia: diseñar el sistema para limitar la bajada del nivel freático más allá de los límites de la zona, utilizando, si es necesario, barreras de corte o pozos de reinyección.
Control de los asentamientos en el terreno: implementar un plan de supervisión para detectar cualquier movimiento del terreno.
Control de asentamientos: Se debe establecer un plan de supervisión que incluya la instalación de marcadores topográficos en edificios y estructuras cercanos. Es fundamental contar con un punto de referencia estable ubicado fuera de la zona de influencia del drenaje. Se deben establecer umbrales de alerta y de actuación para los asentamientos medidos. Si se alcanzan estos umbrales, se deben adoptar medidas correctivas que pueden ir desde la modificación del funcionamiento de la estación de bombeo hasta la interrupción total del drenaje.
La gestión proactiva de estos riesgos operativos y medioambientales debe complementarse con la preparación ante eventos inesperados, lo que nos lleva a la planificación de contingencias.
6.0 Planificación de contingencias: intercepción accidental de acuíferos artesianos
6.1 Preparación para lo imprevisto.
A pesar de una planificación y ejecución cuidadosas, siempre existe la posibilidad de toparse con condiciones geológicas imprevistas, como la intercepción de un acuífero artesiano o la aparición de caudales de entrada mucho mayores de lo esperado. Estas situaciones pueden escalar rápidamente y provocar un colapso catastrófico de la excavación. Por lo tanto, una preparación adecuada y un plan de respuesta rápida no son opcionales, sino parte esencial de la gestión de riesgos en cualquier proyecto de drenaje.
6.2 Medidas preparatorias
Procedimientos operativos: Antes de iniciar cualquier trabajo de excavación o perforación en zonas de riesgo, se deben establecer los siguientes procedimientos:
Realizar investigaciones geotécnicas adecuadas para identificar la posible presencia de acuíferos artesianos.
Disponer de medios para cerrar rápidamente los pozos de bombeo o las puntas de lanza si se detecta un flujo incontrolado.
Localizar de antemano proveedores de emergencia de materiales como cemento Portland, bentonita y geotextil.
Comprender el procedimiento de cálculo del diseño de la mezcla de lechada para detener el flujo. Se debe medir la carga artesiana y añadir la mezcla de lechada para lograr un equilibrio de presión.
Establecer y distribuir una lista de contactos de emergencia que incluya al ingeniero del proyecto, al contratista de desagüe y a las autoridades ambientales pertinentes.
Equipamiento de emergencia Se debe tener disponible en el sitio el siguiente equipamiento y suministros de emergencia, según el sistema en uso:
Para sistemas well-point:
Chips de bentonita no recubiertos para el sellado del collar.
Válvulas para instalar en todas las tuberías de well-points en áreas con sospecha de presión artesiana.
Equipo de inyección de lechada de cemento y suministros.
Geotextil y sacos de arena.
Para pozos de bombeo profundo:
Chips de bentonita no recubiertos para el sellado del collar.
Obturadores, tubería ascendente, manómetros y accesorios apropiados para cortar el flujo y medir la presión.
Equipo de inyección de lechada de cemento y suministros.
Geotextil y sacos de arena.
Lodo de perforación polimérico para compensar y suprimir flujos artesianos bajos durante la perforación del pozo.
Además, es necesario contar con un teléfono móvil con cámara, secciones de tubería extensibles para medir la altura de la presión artesiana y el diseño de la mezcla de lechada de contingencia.
6.3 Protocolo de implantación y respuesta
Pasos inmediatos: En caso de detectar un flujo de agua incontrolado, se debe seguir el siguiente protocolo de manera inmediata y secuencial:
Evaluar la situación: Determinar si el caudal y la turbidez del agua son constantes o están aumentando. Verificar si el flujo está confinado al pozo o se está extendiendo por la excavación.
Notificar al ingeniero y al gerente del proyecto: Proporcionar una descripción detallada de las condiciones, el caudal estimado y los eventos que llevaron al incidente. Enviar fotografías o videos en tiempo real si es posible.
Notificar a las autoridades pertinentes: Informar a las autoridades ambientales y a otras partes interesadas sobre la situación y las medidas de contención planificadas.
Acciones de emergencia: Una vez notificado el incidente, se pueden tomar una o más de las siguientes acciones de emergencia para controlar la situación:
Rellenar la excavación: Comenzar a rellenarla con material hasta que el peso del relleno sea suficiente para controlar el flujo y el transporte de sedimentos.
Medir la presión artesiana: Utilizar secciones de tubería para medir la altura a la que llega el agua y así determinar la presión del acuífero.
Controlar la descarga: Dirigir cualquier descarga de agua a través de las medidas de control de erosión y sedimentos establecidas en el sitio.
Inundar la excavación: Como medida drástica, rellenar la excavación con agua hasta el nivel freático original para equilibrar las presiones y estabilizar la situación mientras se reconsidera el diseño.
La combinación de una planificación rigurosa, una ejecución cuidadosa y una preparación exhaustiva ante contingencias es la clave para una gestión exitosa y segura del agua subterránea en cualquier proyecto de construcción.
En este audio podéis escuchar una conversación sobre este tema.
Este es un vídeo que resume bien las ideas principales.
Os dejo el documento completo; espero que os sea de interés.
CASHMAN, P.M.; and PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
HERTZ, W.; ARNDTS, E. (1973). Theorie und praxis der grundwasserabsenkung. Ernst & Sohn, Berlin.
JUSTO ALPAÑES, J.L.; BAUZÁ, J.D. (2010). Tema 10: Excavaciones y drenajes. Curso de doctorado: El requisito básico de seguridad estructural en la ley orgánica de la edificación. Código Técnico de la Edificación. ETS. de Arquitectura, Universidad de Sevilla.
MUZAS, F. (2007). Mecánica del suelo y cimentaciones, Vol. II. Universidad Nacional de Educación a Distancia, Madrid.
POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
SCHULZE, W.E.; SIMMER, K. (1978). Cimentaciones. Editorial Blume, Madrid, 365 pp.
TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
Figura 1. De izquierda a derecha: Julián Alcalá, José Capilla (rector de la UPV), Víctor Yepes y Eugenio Pellicer
Quisiera expresar mi más sincero agradecimiento a la Universitat Politècnica de València (UPV) por el reconocimiento especial recibido por
«el firme compromiso con la divulgación científica y la exquisita atención a los medios de comunicación en la cobertura periodística vinculada a la DANA que asoló la provincia de Valencia en octubre de 2024».
Este reconocimiento ha sido otorgado a varios profesores de la UPV que, desde el primer momento, han intentado aportar explicaciones rigurosas y fundamentadas desde los ámbitos técnico y científico sobre este trágico fenómeno meteorológico. En la Figura 1 se pueden ver a los profesores Julián Alcalá, Víctor Yepes y Eugenio Pellicer, junto con el rector de la Universitat Politècnica de València, José Capilla. En la imagen aparecemos quienes hemos centrado nuestra labor divulgativa en los aspectos relacionados con las infraestructuras, como los puentes, las vías de comunicación, los procesos de reconstrucción y la resiliencia estructural ante eventos extremos.
Otros compañeros del Instituto de Ingeniería del Agua y Medio Ambiente (IIAMA), como Félix Francés, Francisco Vallés, Manuel Pulido, Miguel Ángel Eguibar y Juan Marco, también han contribuido de forma ejemplar desde la perspectiva de los fenómenos hidrológico e hidráulico, aportando información valiosa para entender las causas y consecuencias de la DANA.
De izquierda a derecha: Francisco Vallés, Manuel Pulido, Juan Marco, José Capilla (rector de la UPV), Miguel Ángel Eguibar y Félix Francés.
En el ámbito del urbanismo y la ordenación del territorio, fueron reconocidos los profesores Sergio Palencia y María Jesús Romero. Y otros tantos de otras áreas de conocimiento de nuestra universidad. Tampoco quisiera olvidarme de algunos profesores, ya jubilados de la UPV y que no estuvieron en el acto de ayer, que también han contribuido a la divulgación científica de la DANA, como Federico Bonet y Vicent Esteban Chapapría.
De izquierda a derecha: Sergio Palencia, José Capilla (rector de la UPV) y María Jesús Romero.
En mi caso, recibo con gratitud este reconocimiento, pero considero que es una obligación profesional y ética ofrecer a la opinión pública explicaciones claras, basadas en la ciencia y la ingeniería, sobre un tema tan complejo y delicado. La divulgación técnica rigurosa es esencial para construir una sociedad más informada, capaz de afrontar los desafíos que nos plantea el cambio climático y sus efectos sobre nuestras infraestructuras.
Por tanto, mi agradecimiento es doble: a la institución, por valorar este trabajo, y a todos los compañeros que comparten la convicción de que la ciencia debe estar al servicio de la sociedad, especialmente en los momentos más difíciles.
José Torán Peláez (1916 – 1981). https://www.iagua.es/blogs/eduardo-echeverria/2016-ano-jose-toran
Nació el 10 de agosto de 1916 en Teruel, hijo de José Torán de la Riva (1916-1981) y Consuelo Peláez, pertenecientes a una familia turolense vinculada a la política, la ingeniería y los negocios. Provenía de una estirpe de ingenieros y empresarios: su bisabuelo, José Torán Herreras (1828-1899), y su abuelo, José Torán Garzarán (1853-1902), habían sentado el precedente familiar. En 1924, la familia se trasladó a Madrid, donde José y su hermano Carlos ingresaron en el Instituto-Escuela de la Junta para Ampliación de Estudios, institución que combinaba la formación científica, humanística y artística. Allí se sembró en José Torán un gusto especial por la pulcritud y la estética que marcaría su vida profesional. En 1933 concluyó el bachillerato e inició la preparación para ingresar en la Escuela de Ingenieros de Caminos en la academia de Augusto Krahe. Consiguió la admisión en junio de 1936, justo al inicio de la Guerra Civil.
Durante el conflicto, fue destinado a un campo de trabajo y participó en la construcción del llamado «ferrocarril de los cien días», un proyecto del Gobierno republicano para comunicar Madrid con Valencia. En esta etapa se comenzó la práctica profesional del cuerpo de Ingenieros de Caminos del Ejército republicano. Tras la guerra, entre octubre de 1939 y 1943, completó su formación en la Escuela de Ingenieros de Caminos, con profesores de la talla de José María Aguirre, José Entrecanales, Clemente Sáenz y José María Torroja. De todos ellos, guardó un afecto especial por Clemente Sáenz, a quien dedicó un artículo in memoriam en la Revista de Obras Públicas. Su hermano, Juan Jesús, también cursó Ingeniería de Caminos y llegó a ser ingeniero jefe en la Dirección General de Obras Hidráulicas.
El 22 de julio de 1943, Torán ingresó como ingeniero tercero en el Cuerpo de Ingenieros de Caminos, Canales y Puertos, destinado a los Servicios Hidráulicos del Sur de España. Aunque cesó en agosto de 1947 para dedicarse al ejercicio libre de la profesión, continuó ascendiendo hasta alcanzar el rango de ingeniero primero en 1956 y volvió a ingresar en el cuerpo en 1975.
En 1944, se incorporó a la Empresa Madrileña de Tranvías, gestionada por Augusto Krahe y Ángel Balbás, donde diseñó y construyó el «viaducto Torán», que conectaba Moncloa con la Ciudad Universitaria. Ese mismo año, asistió en Lisboa al Congreso de la Unión Iberoamericana de Urbanismo, donde se reencontró con José Ortega y Gasset, a quien trajo de regreso a España en su coche en 1945. Posteriormente, comenzó a trabajar en Estudios y Ejecución de Obras, S. L., donde gestionó la conclusión de la presa de El Vado (río Jarama), interrumpida durante la guerra, y resolvió problemas de materiales y costes mediante destajos por administración.
Embalse de El Vado. https://es.wikipedia.org/wiki/Embalse_de_El_Vado
En 1946, promovió la creación de su propia empresa, Construcciones Civiles, S. A. (COVILES), con el lema «Grandes presas, grandes obras», e incorporó los contratos y el patrimonio de su anterior empresa. Ese mismo año, inició el recrecimiento de El Vado y entró en contacto con el ingeniero Juan de Arespacochaga, con quien entabló una sólida amistad. En 1950 se casó con Amparo Junquera y tuvieron siete hijos: Leonor, Lucas, Lilia, Lope, Loyola, León y Loreto. Así continuaba la tradición familiar de ingenieros.
En 1955, obtuvo el contrato para construir la base naval de Rota en asociación con Corbetta Construction Company. En esta obra concibió los rompeolas de tetrápodos de hormigón, empleados posteriormente en puertos de todo el mundo. Sin embargo, su salida de Coviles se produjo en 1958 debido a diferencias en la gestión económica. Ese mismo año participó activamente en congresos internacionales de presas y energía, representando a España en la ICOLD y promoviendo la publicación de ponencias sobre recrecimientos de presas existentes.
En 1960, fundó Torán y Compañía, Ingeniería y Fomento, dedicada a la consultoría hidráulica y de grandes obras, un concepto aún incipiente en España. La empresa se integró en Tecniberia. Apoyó como mecenas a literatos, como Jaime Valle-Inclán, Rafael Sánchez Ferlosio, Carmen Martín Gaite, Luis Delgado Benavente y estrecha su amistad con Juan Benet. Torán mantuvo una activa presencia internacional: asistió a congresos en Roma (1961), Moscú (1962) y Estados Unidos, lo que impulsó la proyección española en el ámbito de la hidráulica y los riegos.
Entre 1966 y 1981, presidió el Comité Español de Grandes Presas y fue vicepresidente (1965-1968) y presidente (1970-1973) del Comité Internacional. Bajo su liderazgo, se promovieron normas de diseño y gestión de presas, entre las que destaca la Orden de 31 de marzo de 1967, por la que se aprobó la Instrucción para el proyecto, la construcción y la explotación de grandes presas. Entre sus proyectos internacionales, destaca la regulación de la cuenca del Tigris en Irak (1966-1969), que incluyó el recrecimiento de la presa de Razzaza para crear un embalse de 31 000 hectómetros cúbicos. También fue invitado por el gobierno chino para realizar estudios de planificación hidrológica en 1973 y 1979.
En los años setenta, su oficina de Madrid, ubicada en la calle Pedro de Valdivia, llegó a tener hasta siete sedes, con presencia en Canarias y filiales internacionales. Torán promovió el intercambio cultural y científico y apoyó a escritores y artistas en sus proyectos. Además, en 1979 fundó los foros de debate «Aulas Libres» en el Colegio de Ingenieros de Caminos. A lo largo de su vida, combinó la rigurosidad de la ingeniería con la sensibilidad artística y humanista y siempre proyectó la técnica como un medio para mejorar la sociedad.
Tras el fallecimiento de su esposa, Amparo, en 1976, continuó con su actividad profesional y cultural hasta su fallecimiento el 14 de diciembre de 1981 en Madrid, mientras trabajaba en proyectos para China. Diez años después, se le rindió homenaje denominando el embalse de José Torán en Sevilla en su honor, perpetuando el legado de un ingeniero cuya vida fue una apasionante combinación de ciencia, arte y compromiso internacional.
Vista del barranco del Poyo, en Paiporta, 17 de octubre de 2025. Imagen: V. Yepes
Hoy, 29 de octubre de 2025, se cumple el primer aniversario de la DANA de Valencia de 2024, un evento que ha sido catalogado como una de las mayores catástrofes naturales ocurridas en España en décadas. La tragedia se produjo por unas precipitaciones históricas que pulverizaron récords nacionales, con máximos de más de 770 l/m² acumulados en 24 horas en Turís, lo que demuestra que el riesgo cero no existe en un contexto de cambio climático. El desastre no se explica únicamente por la cantidad de lluvia caída, sino por la trágica multiplicación entre el evento extremo, sobrealimentado por el calentamiento global, y el fallo estructural de un urbanismo que, durante décadas, ha ignorado las zonas de riesgo. Aunque la respuesta inmediata y los esfuerzos por restablecer las infraestructuras críticas han sido notables, la ingeniería de la reconstrucción no puede limitarse a reponer lo perdido, ya que replicar el estado previo implica aceptar que los efectos se repetirán. En este contexto, un medio de comunicación me ha solicitado una entrevista para abordar si, un año después, hemos avanzado hacia las soluciones de resiliencia y prevención que el conocimiento técnico lleva tiempo demandando. Os dejo la entrevista completa, por si os resulta de interés.
¿Cómo describiría desde un punto de vista técnico lo que ocurrió el 29 de octubre en Valencia? ¿Qué falló?
Desde el punto de vista técnico e ingenieril, el suceso del 29 de octubre en Valencia fue un evento de inundación extremo provocado por una DANA con un carácter pluviométrico extraordinario, ya que se registraron cifras extremas, como los 771,8 l/m² en 24 horas en Turís, y caudales en la Rambla del Poyo de hasta 2.283 m³/s antes de que los sensores fueran arrastrados, superando con creces cualquier expectativa de diseño y demostrando que el riesgo cero no existe. La magnitud del impacto fue consecuencia de una serie de factores concurrentes. El factor principal se produjo en la cuenca de la Rambla del Poyo, donde la virulencia del agua (con caudales medidos superiores a 2.200 m³/s y estimaciones simuladas que superan los 3.500 m³/s) se encontró con la ausencia de infraestructuras hidráulicas suficientes para la laminación de avenidas y otras medidas complementarias. Los proyectos de defensa contra inundaciones, que llevaban años planificados y con estudios previos, no se ejecutaron a tiempo. En contraste, el Nuevo Cauce del Turia y las presas de Forata y Buseo funcionaron eficazmente, protegiendo la ciudad de Valencia y otras poblaciones. Además de estas vulnerabilidades latentes, el impacto humano y material se vio agravado por desafíos en la respuesta, incluyendo la efectividad en los sistemas de alerta temprana (SAIH) bajo condiciones tan extremas y en la implantación de los planes de emergencia municipales, así como en la emisión de avisos con suficiente antelación a la población, impidiendo que esta pudiera reaccionar a tiempo.
¿Qué papel jugaron las infraestructuras y la planificación urbana en la magnitud de los daños? ¿Hubo zonas especialmente vulnerables o mal planificadas?
Las infraestructuras y la planificación urbana jugaron un papel determinante en la magnitud de los daños. Por un lado, las obras estructurales, como el Nuevo Cauce del Turia y las presas de Forata y Buseo, resultaron fundamentales, mitigando las inundaciones y protegiendo la ciudad de Valencia y otras poblaciones. Sin embargo, la magnitud de los daños se vio agravada por la ausencia de medidas integrales de defensa diseñadas para la laminación de avenidas, especialmente en la cuenca de la Rambla del Poyo, donde los proyectos planificados no se ejecutaron a tiempo. Los caudales extraordinarios superaron con creces la capacidad existente. Además, las infraestructuras lineales (carreteras, ferrocarriles y puentes) actuaron como puntos de estrangulamiento, reteniendo arrastres y aumentando el nivel de destrucción. Las zonas más vulnerables se concentraron en el cono aluvial de L’Horta Sud, una zona de alto riesgo urbanizada principalmente entre la riada de 1957 y la década de 1970, sin planificación adecuada ni infraestructuras de saneamiento suficientes. La falta de unidad de criterio en la ordenación territorial municipal y la prevalencia de intereses de desarrollo sobre las directrices de restricción de usos en zonas inundables (a pesar de instrumentos como el PATRICOVA) aumentaron la vulnerabilidad social y material del territorio. Aunque algunos hablan de emergencia hidrológica, probablemente sea más adecuado hablar de un profundo desafío urbanístico y de ordenación territorial.
Vista del barranco del Poyo, en Paiporta, 17 de octubre de 2025. Imagen: V. Yepes
Desde entonces, ¿qué medidas reales se han tomado —si las hay— para reducir el riesgo de que vuelva a suceder algo similar?
Desde la DANA de octubre de 2024, las medidas adoptadas se han enfocado en la reconstrucción con criterios de resiliencia y atención a urgencias, aunque las soluciones estructurales de gran calado, que requieren plazos de ejecución más largos, siguen mayormente pendientes. En la fase inmediata, se activaron obras de emergencia, destacando la reparación y refuerzo de infraestructuras críticas como las presas de Forata y Buseo, y la recuperación de cauces y del canal Júcar-Turia. Un ejemplo de reconstrucción en curso es la mejora de la red de drenaje de Paiporta, que forma parte de las primeras actuaciones tras la catástrofe. En el ámbito normativo, el Consell aprobó el Decreto-ley 20/2024 de medidas urbanísticas urgentes y se ha puesto sobre la mesa la revisión de normativas como el Código Técnico de la Edificación (CTE) para incluir requisitos para edificaciones en zonas inundables. También se prevé que los sistemas de comunicación y alerta estén coordinados en todas las cuencas mediterráneas, lo que podría evitar muertes en caso de repetirse el fenómeno. Sin embargo, es un hecho que, meses después, la legislación urbanística de fondo sigue sin cambios estructurales y que, en cuanto a las obras hidráulicas estructurales de prevención, como las presas de laminación, sus plazos de tramitación y ejecución impiden que se hayan materializado avances significativos todavía, dificultando el avance de proyectos críticos. Por tanto, existe una etapa de reconstrucción que debería ser inteligente y no dejar las infraestructuras como estaban antes de la DANA, pues eso implicaría asumir los mismos riesgos, y otra a medio y largo plazo que permita defender a la población, minimizando los riesgos.
¿Qué actuaciones considera urgentes o prioritarias para evitar repetir los errores del pasado?
Para evitar repetir los errores del pasado, es necesario un cambio de modelo que combine inversión estructural urgente con planificación territorial resiliente. En ingeniería hidráulica, la acción prioritaria es acelerar e implementar las obras de laminación contempladas en la planificación hidrológica, como la construcción de presas en las cuencas de la Rambla del Poyo y el río Magro, y destinar recursos extraordinarios para construir las estructuras de prevención necesarias y corregir el déficit de infraestructuras de prevención. También es prioritario eliminar obstáculos urbanísticos, como puentes y terraplenes insuficientes, y reconstruir infraestructuras lineales con criterios resilientes, permitiendo el paso seguro del agua. En urbanismo, la enseñanza principal es devolverle el espacio al agua, retirando estratégicamente infraestructuras de las zonas de flujo preferente para reducir la exposición al riesgo más elevado e iniciando un plan a largo plazo para reubicar infraestructuras críticas y viviendas vulnerables. Se recomienda revisar la normativa sobre garajes subterráneos en llanuras de inundación. Asimismo, es esencial invertir en sistemas de alerta hidrológica robustos, con más sensores y modelos predictivos que traduzcan la predicción en avisos concretos y accionables. Por último, es fundamental que la gobernanza supere la inercia burocrática mediante un modelo de ejecución de urgencia que priorice el conocimiento técnico y garantice que el riesgo no se convierta de nuevo en catástrofe humana.
Vista del barranco del Poyo, en Paiporta, 17 de octubre de 2025. Imagen: V. Yepes
¿Hasta qué punto Valencia está preparada para afrontar lluvias torrenciales o fenómenos extremos de este tipo en el futuro?
Desde una perspectiva técnica e ingenieril, a día de hoy, la vulnerabilidad de fondo persiste y no estamos preparados para afrontar una nueva DANA de la magnitud de la ocurrida en 2024. La situación es similar a la de una familia que circula en coche por la autopista a 120 km/h sin cinturones de seguridad: bastaría un obstáculo inesperado (una DANA) para que el accidente fuera mortal. Aceptar la reposición de lo perdido sin añadir nuevas medidas de protección estructural implicaría aceptar que los efectos del desastre se repetirán, algo inasumible. El problema principal es que prácticamente no se han ejecutado las grandes obras de laminación planificadas, especialmente en las cuencas de la Rambla del Poyo y del Magro, que constituyen la medida más eficaz para proteger zonas densamente pobladas mediante contención en cabecera. La DANA expuso un problema urbanístico severo. Meses después, mientras no se modifique la legislación territorial de fondo y se actúe sobre el territorio, el riesgo latente de la mala planificación persiste ante el próximo fenómeno extremo. La única forma de eliminar esta vulnerabilidad es mediante una acción integral que combine inversión urgente en obras estructurales con retirada estratégica de zonas de flujo preferente.
Os dejo un pequeño vídeo didáctico donde se resume lo acontecido en la DANA del 29 de octubre de 2024.
En las noticias de hoy, aparezco en varios reportajes:
En el Telediario de TVE, en horario de máxima audiencia, a las 21:00 h, se hizo un programa especial sobre la DANA donde tuve la ocasión de participar. Os dejo un trozo del vídeo.
Figura 1. Cuchara para excavar pantalla. https://www.geo-solutions.com/resource-category/slurry-walls-equipment/
1. ¿Qué son las pantallas impermeables de bentonita-cemento y cuándo se utilizan?
Las pantallas impermeables de bentonita-cemento, también denominadas pantallas blandas, plásticas o de lodo autoendurecible, son barreras que impiden el paso del agua subterránea. Su construcción es similar a la de los muros pantalla, pero su función principal es impermeabilizante, sin responsabilidad estructural significativa. Su uso se inició en la década de 1960. Son ideales cuando el objetivo es detener el flujo de agua y no se prevé una excavación o un vaciado anexos. Entre sus ventajas destacan su impermeabilidad, la ausencia de juntas, su capacidad de adaptación a grandes deformaciones por cambios en el nivel freático y su bajo coste, debido al bajo consumo de materiales y a la simplificación de la construcción.
2. ¿Cómo se construye una pantalla de bentonita-cemento y qué materiales se utilizan?
La construcción de una pantalla de este tipo implica la excavación de una zanja con herramientas como cucharas bivalvas, retroexcavadoras con brazos largos (eficaces hasta 15 o 20 metros, o hasta 25 o 30 metros con brazos especiales) o zanjadoras de brazo inclinable. La mezcla utilizada consiste en bentonita, cemento, agua y, opcionalmente, aditivos. Las dosificaciones típicas por metro cúbico de mezcla varían: entre 100 y 950 litros de agua, entre 20 y 80 kg de bentonita, entre 100 y 400 kg de cemento y hasta 5 kg de aditivos. La bentonita se añade para evitar la decantación del cemento antes del fraguado. La mezcla se elabora en una planta y se envía a la obra. Es crucial asegurar la continuidad entre paneles para evitar juntas, lo que se logra mediante la perforación inmediata de paneles contiguos o mordiendo el extremo de un panel aún pastoso para la adhesión del nuevo lodo.
3. ¿Qué son las pantallas de suelo-bentonita y en qué se diferencian de las pantallas de bentonita-cemento?
Las pantallas de suelo-bentonita son barreras que se utilizan para detener el paso del agua o aislar residuos o zonas contaminadas de agua subterránea. A diferencia de las pantallas de bentonita-cemento, que son más comunes en Europa, las pantallas de suelo-bentonita se originaron en Estados Unidos en 1945 y son más habituales en este país. La principal diferencia radica en el material de relleno: mientras que las pantallas de bentonita-cemento utilizan una mezcla específica de estos componentes, las pantallas de suelo-bentonita emplean una mezcla de suelo excavado y bentonita. Esto último hace que sean la tipología de barrera más económica, ya que permite utilizar gran parte del material de la propia zanja. Sin embargo, las pantallas de suelo-bentonita pueden ser más susceptibles al deterioro por ciclos de humedad/sequedad o congelación/descongelación, y su permeabilidad puede verse afectada por contaminantes.
Figura 2. Construcción de zanja de lodo con suelo-bentonita como material de relleno. Adaptado de Cashman y Preene (2012)
4. ¿Cómo se realiza la excavación y el relleno de las pantallas de suelo-bentonita?
Durante la excavación de las zanjas para las pantallas de suelo-bentonita, se utiliza bentonita (a veces con aditivos) para estabilizar las paredes y mantener un nivel constante de lechada cerca de la parte superior. Las zanjas suelen tener una anchura de entre 0,6 y 1,5 metros. Una vez alcanzada la profundidad deseada, se introduce la mezcla final de suelo y bentonita. Esta mezcla debe tener un peso específico mayor que el del lodo de la zanja para desplazarlo eficazmente. La preparación de la mezcla puede realizarse en tanques de homogeneización para garantizar una mayor calidad o de forma más rudimentaria en superficie con un buldócer. Es fundamental garantizar que la pantalla se extienda de manera continua por todo el estrato permeable y succionar los sedimentos del fondo de la zanja, sobre todo si se trata de arenas y gravas limpias. La colocación del relleno y la excavación deben realizarse de forma simultánea.
5. ¿Qué es la técnica de pantalla de suelo-cemento con hidrofresa (cutter soil mixing)?
La pantalla de suelo-cemento con hidrofresa, también conocida como cutter soil mixing, es una técnica de mejora de suelos que se utiliza para crear pantallas impermeabilizantes verticales. Consiste en excavar el terreno en paneles verticales con una hidrofresa, que es un cabezal cortador provisto de elementos giratorios con dientes. La hidrofresa no solo excava, sino que también inyecta una mezcla de bentonita y cemento en la parte central de las ruedas cortantes. El movimiento giratorio de los dientes y unas paletas mezclan esta inyección con los detritos del terreno, formando un nuevo material que, tras el fraguado del cemento, crea una pantalla impermeable. Una ventaja clave de este método es que utiliza el propio material del terreno, por lo que se generan muy pocos residuos.
Figura 3. Hidrofresa. http://www.malcolmdrilling.com/cutter_soil_mixing/
6. ¿Cómo funciona el proceso de construcción con hidrofresa para pantallas de suelo-cemento?
El procedimiento constructivo con hidrofresa consta de varias fases. En primer lugar, se prepara una zanja guía para recoger el exceso de lodo. A continuación, se posiciona la hidrofresa en el eje de la pared y se introduce en el suelo a una velocidad continua (normalmente entre 20 y 60 cm/min). Las ruedas de corte rompen el suelo y, simultáneamente, se bombea un fluido (bentonita-cemento) a las boquillas para mezclarlo con la tierra suelta. Una corriente de aire comprimido puede mejorar la mezcla. Al alcanzar la profundidad de diseño, se extrae lentamente la hidrofresa mientras se sigue añadiendo la lechada de cemento para garantizar la homogeneización mediante la rotación de las ruedas. Finalmente, se puede introducir armadura, como perfiles de acero, en la pantalla terminada para mejorar su resistencia. Para ello, se utilizan vibradores, si es necesario, para profundidades mayores. En el caso de muros continuos, se excavan paneles primarios y secundarios que se solapan para garantizar la estanqueidad.
7. ¿Qué son las pantallas de lodo autoendurecible armado y cuál es su función?
Las pantallas de lodo autoendurecible armado, también denominadas pantallas de lechada armada o «reinforced slurry wall», son pantallas compuestas con carácter estructural. Combinan elementos portantes resistentes a la flexión, como tablestacas o perfiles metálicos en «I», con un relleno intermedio de bentonita-cemento que los une y transfiere las cargas a los elementos estructurales. Este sistema funciona como elemento de contención de agua y, al mismo tiempo, como soporte estructural. Una variante es la pared de mezcla suelo-cemento reforzada, que utiliza una mezcla de suelo y cemento en lugar de lechada. Esta técnica se sitúa a medio camino entre un muro berlinés y un muro pantalla, ya que ofrece contención de agua y resistencia estructural.
8. ¿Cómo se construye una pantalla de lodo autoendurecible armada?
El procedimiento constructivo de una pantalla de lodo autoendurecible armada utiliza herramientas de excavación similares a las empleadas en los muros pantalla, como la cuchara bivalva. Durante la excavación, la lechada de bentonita y cemento no solo sirve como material de relleno intermedio, sino que también estabiliza las paredes de la zanja. Una vez colocada la lechada, se insertan perfiles verticales (tablestacas o perfiles en «I») en ella. El lodo endurecido transmite el empuje activo de las tierras y el agua hacia estos perfiles por efecto bóveda, y estos resisten la flexión gracias a anclajes, arriostramientos y el empotramiento bajo el fondo de la excavación. Si se emplean tablestacas, la pantalla opera como un muro continuo convencional, combinando las propiedades impermeabilizantes del lodo con la resistencia estructural de los elementos armados.
Os dejo un audio sobre este tema que, espero, os sea interesante.
Glosario de términos clave
Pantallas plásticas (blandas/lodo autoendurecible): Barreras impermeables construidas con mezclas fluidas que fraguan o se autoendurecen, utilizadas para contener el agua subterránea.
Bentonita-cemento: Mezcla de bentonita, cemento, agua y aditivos que fragua lentamente y forma una barrera impermeable.
Función impermeabilizante: La capacidad de una pantalla para impedir o reducir significativamente el paso del agua.
Responsabilidad estructural: La capacidad de un elemento para soportar cargas y esfuerzos (como flexión) sin deformaciones excesivas o fallos. Las pantallas blandas tienen poca responsabilidad estructural.
Decantación: El proceso por el cual las partículas sólidas de una suspensión se asientan en el fondo de un líquido debido a la gravedad. La bentonita ayuda a evitar la decantación del cemento.
Fraguado: El proceso de endurecimiento de una mezcla cementicia debido a reacciones químicas.
Cuchara bivalva: Herramienta de excavación con dos «cucharas» articuladas que se cierran para recoger el material, utilizada en la ejecución de pantallas.
Retroexcavadora con brazos largos: Maquinaria de excavación modificada con brazos extendidos para alcanzar mayores profundidades en la construcción de zanjas y pantallas.
Zanjadora de brazo inclinable: Maquinaria especializada para excavar zanjas, con un brazo que puede inclinarse.
Rendimiento: La cantidad de trabajo realizado en un período determinado (ej., m²/día de pantalla construida).
Nivel freático: La superficie superior del agua subterránea, donde la presión del agua es igual a la presión atmosférica.
Tablestacas: Elementos prefabricados, generalmente metálicos o de hormigón, que se hincan o se colocan en el terreno para formar muros de contención.
Suelo-bentonita: Mezcla de suelo excavado y lechada de bentonita que se utiliza como material de relleno para formar pantallas impermeables.
Gradiente hidráulico: La tasa de cambio de la carga hidráulica por unidad de distancia en la dirección del flujo.
Peso específico: El peso por unidad de volumen de una sustancia. Es crucial que el relleno de suelo-bentonita tenga un peso específico mayor que el lodo de la zanja.
Tanques de homogeneización: Recipientes donde se mezcla y agita el suelo y la bentonita para lograr una consistencia uniforme antes de su colocación.
Segregación: La separación de los componentes de una mezcla debido a diferencias en tamaño, forma o densidad.
Permeabilidad: La capacidad de un material para permitir el paso de fluidos a través de él. Una baja permeabilidad es deseable en pantallas impermeables.
Hidrofresa (cutter soil mixing – CSM): Maquinaria equipada con cabezas cortadoras giratorias y un inyector, utilizada para excavar y mezclar el terreno in-situ con una lechada (bentonita-cemento) para formar pantallas.
Detritos: Fragmentos de roca y suelo resultantes de la excavación o trituración del terreno.
Zanja guía: Pequeña excavación superficial que se realiza al inicio para alinear la maquinaria y recoger el excedente de lodo.
Paneles primarios y secundarios: En la construcción de muros continuos, los paneles primarios se excavan primero, y luego los secundarios se excavan solapándose con los primarios para asegurar la continuidad.
Armadura: Elementos de refuerzo (como perfiles de acero) que se insertan en la pantalla para proporcionarle resistencia estructural adicional.
Pantalla de lodo autoendurecible armado (reinforced slurry wall): Una pantalla compuesta que incorpora elementos portantes estructurales (como perfiles en «I» o tablestacas) dentro de un relleno de lodo autoendurecible (bentonita-cemento o suelo-cemento).
Efecto bóveda: Fenómeno por el cual los empujes del terreno se distribuyen y descargan hacia elementos de mayor rigidez o resistencia, como los perfiles en una pantalla armada.
Empotramiento: La condición en la que un elemento estructural está fijado rígidamente en otro (ej., un perfil anclado en el fondo de excavación) impidiendo su rotación y traslación.
Muro berlinés: Sistema de contención que consiste en perfiles metálicos hincados en el terreno, entre los cuales se colocan elementos de contención (tablones de madera, prelosas de hormigón, etc.) a medida que se excava.
Muro pantalla: Muro de contención de hormigón o similar, ejecutado en el terreno por paneles, utilizando lodo bentonítico para estabilizar la excavación antes del vertido del hormigón.
Referencias:
CASHMAN, P.M.; PREENE, M. (2012). Groundwater lowering in construction. A practical guide to dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
INSTITUTO GEOLÓGICO Y MINERO DE ESPAÑA (1987). Manual de ingeniería de taludes. Serie: Guías y Manuales, n.º 3, Ministerio de Educación y Ciencia, Madrid, 456 pp.
POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and applications. Third Edition, John Wiley & Sons.
PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
Un acuífero es una formación geológica subterránea que contiene y transmite agua. Se clasifican principalmente en:
Acuífero libre: El agua está en contacto con la atmósfera a través de los poros o las fisuras de la zona no saturada. El límite superior es el nivel freático, donde la presión del agua es atmosférica.
Acuífero confinado: El acuífero está cubierto por una capa impermeable (acuicludo o acuitardo) y el agua se encuentra a una presión superior a la atmosférica. Si se perfora un pozo en un acuífero confinado y el agua sube por encima de la superficie del terreno, se dice que existen existen «condiciones artesianas».
Figura 1. Esquema de acuífero. https://es.wikipedia.org/wiki/Archivo:Aquifer_es.svg
Además, existen otras formaciones relevantes:
Acuicludo: Una formación geológica que, aunque contiene agua, no la transmite de manera efectiva, por lo que no es apta para su explotación (por ejemplo, terrenos arcillosos).
Acuitardo: Transmite el agua muy lentamente, por lo que no es apto para su captación, pero puede permitir la recarga vertical de otros acuíferos en condiciones especiales (por ejemplo, arcillas limosas o arenosas).
2. ¿Qué es la carga hidráulica total y por qué es importante la Ley de Darcy en el estudio del flujo de agua en medios porosos?
La carga hidráulica total (H), también conocida como potencial, representa la energía por unidad de peso de un fluido en movimiento, expresada como una altura. Incluye la altura geométrica (z), la altura de presión (u/γw) y la altura de velocidad (v²/2g). En el contexto del flujo en medios porosos, la velocidad suele ser despreciable, por lo que la carga total se simplifica a la altura piezométrica.
La Ley de Darcy es fundamental porque describe la velocidad del flujo de agua en un medio poroso. Establece que la velocidad (v) es directamente proporcional al gradiente hidráulico (i) y al coeficiente de permeabilidad (k), es decir, v = k · i. El coeficiente de permeabilidad mide la facilidad con la que el agua circula a través del suelo y depende tanto de las características del acuífero (porosidad, tamaño de los poros interconectados) como del fluido (viscosidad, peso específico). Esta ley es crucial para comprender cómo se mueve el agua a través del suelo y para calcular caudales en diversas aplicaciones geotécnicas.
Figura 2. Esquema de la ley de Darcy
3. ¿Qué son las tensiones efectivas y por qué son tan importantes en geotecnia según el postulado de Terzaghi?
Las tensiones efectivas (σ‘) son un concepto fundamental en geotecnia, postulado por Karl von Terzaghi en 1923. Se definen como el exceso de tensión sobre la presión intersticial (o presión neutra) del agua (u) presente en el suelo. Es decir, son las tensiones que actúan exclusivamente sobre la fase sólida del suelo, transmitiéndose grano a grano.
Su importancia radica en el postulado de Terzaghi, que establece lo siguiente: «Cualquier efecto medible debido a un cambio de tensiones, como la compresión, la distorsión o la modificación de la resistencia al corte de un suelo, se debe exclusivamente a cambios en las tensiones efectivas». Esto significa que la deformación y la resistencia del suelo dependen directamente de las tensiones efectivas y no de las tensiones totales. Por ejemplo, si el volumen o la distorsión de un suelo saturado no cambian, es porque sus tensiones efectivas no han cambiado. Si se permite el drenaje del agua (es decir, si se disipa la presión intersticial), las tensiones efectivas aumentan, lo que provoca la deformación del suelo y la modificación de su resistencia al corte, un fenómeno conocido como consolidación.
4. ¿Cuáles son los principales problemas geotécnicos relacionados con el agua en las excavaciones?
Subsidencia: Un descenso del nivel freático (por bombeo o excavación) aumenta las tensiones efectivas, provocando asentamientos en el terreno circundante. Un aumento del freático también puede causar asentamientos en suelos arcillosos o reducir la capacidad portante en arenas.
Deslizamiento de taludes: El flujo de agua en los taludes de una excavación incrementa su peso y reduce su resistencia al corte, llevando a la inestabilidad. Esto se agrava si la excavación corta dos estratos, donde el flujo entre capas puede causar erosión.
Erosión superficial: El afloramiento de agua en los taludes provoca cárcavas y arrastre de terreno, lo que compromete la estabilidad y debilita las bermas.
Erosión interna o tubificación (piping): El agua arrastra partículas finas a través de los huecos del suelo, formando túneles internos. Esto es propenso en suelos dispersables y puede ocurrir en presas o por flujos anómalos en pozos de drenaje o anclajes defectuosos.
Inestabilidad del fondo o sifonamiento: Ocurre cuando un flujo ascendente de agua en un terreno granular no consolidado anula la presión efectiva, por lo que el suelo se comporta como un fluido (arenas movedizas). Esto sucede cuando las fuerzas de filtración superan el peso sumergido del suelo.
Levantamiento del fondo o taponazo (uplift): El fondo de la excavación se vuelve inestable cuando el empuje del agua subterránea —típico en un acuífero confinado bajo un estrato de baja permeabilidad— supera el peso del terreno que lo soporta.
5. ¿Qué es el sifonamiento o «efecto Renard» y cuándo ocurre?
El sifonamiento, también conocido como licuefacción o «efecto Renard», se produce cuando existe un flujo ascendente de agua en el terreno y la presión del agua es tan alta que anula las tensiones efectivas del suelo. En suelos granulares sin cohesión, como la arena, el terreno pierde completamente su resistencia al corte y comienza a comportarse como un fluido en ebullición, similar a las arenas movedizas.
Este fenómeno sucede cuando se alcanza un «gradiente crítico», que es la relación entre el peso específico sumergido del suelo y el peso específico del agua. Si se sitúa un objeto con un peso específico superior al de la mezcla fluida de terreno y agua sobre un terreno con licuefacción, se hundirá. Supone un grave riesgo en las excavaciones, especialmente por debajo del nivel freático, ya que puede provocar el desprendimiento de cimentaciones y maquinaria.
6. ¿Cómo se relaciona el coeficiente de permeabilidad con la permeabilidad equivalente en estratos de suelo?
El coeficiente de permeabilidad (k) mide la facilidad con la que el agua fluye a través de un suelo concreto. Sin embargo, en la práctica, el suelo suele estar compuesto por múltiples estratos con diferentes permeabilidades y espesores. En estos casos, se calcula una permeabilidad equivalente, que puede ser horizontal o vertical:
Permeabilidad equivalente horizontal: Se aplica cuando el flujo de agua atraviesa horizontalmente un conjunto de estratos. El caudal total es la suma de los caudales en cada estrato.
Permeabilidad equivalente vertical: Se usa cuando el flujo de agua atraviesa verticalmente los estratos. En este caso, el caudal es constante a lo largo de los estratos, pero cada estrato tiene un gradiente hidráulico diferente.
Estos cálculos son esenciales para modelar con precisión el flujo de agua en suelos estratificados.
7. ¿Qué es una red de flujo y para qué se utiliza en geotecnia?
Una red de flujo es una representación gráfica del flujo de agua subterránea en un medio poroso. Está formada por dos familias de curvas ortogonales entre sí.
Líneas equipotenciales (Ψ): Son líneas que conectan puntos donde la altura piezométrica (carga hidráulica) es constante.
Líneas de corriente (Φ): Son las trayectorias que siguen las partículas de fluido a medida que se mueven a través del suelo.
La red de flujo se construye de manera que las fronteras impermeables actúan como líneas de corriente y las fronteras permeables (como una lámina de agua) son líneas equipotenciales. Al intersectarse, ambas familias de líneas deben formar «cuadrados curvilíneos».
Figura 3. Red de flujo, formada por líneas equipotenciales (Ψ) y líneas de corriente (Φ)
Las principales aplicaciones de las redes de flujo en geotecnia son:
Calcular las presiones del agua subterránea: Permiten determinar las presiones en diferentes puntos o superficies.
Estimar los caudales del agua subterránea: Todos los canales de flujo (espacio entre dos líneas de corriente adyacentes) transportan el mismo caudal.
Calcular los gradientes hidráulicos: La pérdida de carga total se distribuye uniformemente entre las equipotenciales. Esto es crucial para evaluar la estabilidad de taludes y el riesgo de sifonamiento.
8. ¿Cómo se puede prevenir el sifonamiento en una excavación y qué factores influyen en las medidas de prevención?
Para prevenir el sifonamiento en una excavación, especialmente por debajo del nivel freático, una de las medidas principales es utilizar tablestacas o ataguías con una longitud de empotramiento suficiente. Esta longitud adicional por debajo del nivel de excavación aumenta el recorrido más corto que puede seguir el agua, lo que reduce el gradiente hidráulico y, en consecuencia, las fuerzas de filtración.
La profundidad de empotramiento necesaria depende de varios factores:
Profundidad de la excavación bajo el nivel freático: A mayor profundidad de excavación, mayor empotramiento se requiere.
Porosidad del suelo: Cuanto mayor es la porosidad del terreno (es decir, más vacíos hay en el suelo), mayor empotramiento es necesario para evitar el sifonamiento.
Peso específico de las partículas sólidas y del agua: Estos valores influyen en el peso específico sumergido del suelo y, por ende, en el gradiente crítico.
Coeficiente de seguridad (η): Se aplica un coeficiente de seguridad para garantizar que el empotramiento sea suficiente para resistir el sifonamiento. Por ejemplo, el Código Técnico de la Edificación (CTE) en España recomienda un coeficiente de seguridad de η = 2 para pantallas.
Figura 4. Sifonamiento en la base de una tablestaca o pantalla.
Es fundamental realizar cálculos geotécnicos y estructurales detallados para determinar el empotramiento necesario, que debe corresponder al mayor valor entre el requerido para evitar el sifonamiento y el necesario para soportar los esfuerzos de empuje. Además, la experiencia y el sentido común son fundamentales a la hora de implementar estas medidas.
REFERENCIAS:
PÉREZ VALCÁRCEL, J.B. (2004). Excavaciones urbanas y estructuras de contención. Ediciones Cat, Colegio Oficial de Arquitectos de Galicia, 419 pp.
POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
En artículos anteriores, ya he explicado cuáles son las características que debería tener una reconstrucción tras una catástrofe. Argumenté entonces que limitarse a devolver la situación al estado previo al desastre supone, en la práctica, que la sociedad acepte que los efectos del desastre se repetirán y eso es inasumible. Para ilustrarlo, imaginemos una familia —una pareja, dos niños pequeños y una persona mayor— circulando en un coche por la autopista a 120 km/h sin llevar cinturones de seguridad: bastaría con que se cruzara un animal en la carretera para que el accidente fuera mortal. Esa es precisamente la analogía de lo que supone enfrentarse a una nueva DANA, como la que sufrió Valencia en 2024: aun suponiendo que la reconstrucción hubiera sido rápida y eficaz, restableciendo viviendas, servicios e infraestructuras al estado anterior a la catástrofe, no se ha llevado a cabo una actuación integral de defensa que proteja realmente a la población.
Hay quien opina que lo mejor sería «no coger el coche», es decir, evacuar a la población de las zonas inundables. Sin embargo, otros pensamos que, en muchas ocasiones, merece la pena «ponerse los cinturones», equipar el «vehículo» con airbags, silla de retención infantil y todas las medidas de protección necesarias para circular con seguridad por esa autopista. La solución no es sencilla, pero, ocho meses y medio después de la DANA, tengo la impresión de que todavía falta algo más que reconstruir. Hay que iniciar las acciones integrales que protejan a la población. En este sentido, remito al lector a la Iniciativa Legislativa Popular para la Modificación de la Ley de Aguas, en apoyo de este tipo de acciones integrales.
La creciente frecuencia e intensidad de las DANAs en el Mediterráneo sitúan a la Comunidad Valenciana como una región especialmente vulnerable a eventos extremos de lluvia y avenidas repentinas. Según la Agencia Europea de Medio Ambiente, fenómenos como la DANA de octubre de 2024 anticipan un repunte continuado de inundaciones terrestres y costeras, con episodios que superarán con frecuencia las expectativas de diseño de las infraestructuras actuales (eea.europa.eu).
Vulnerabilidad de infraestructuras en reconstrucción
A mediados de 2025, muchas obras de renovación de redes de drenaje, carreteras y puentes seguirán en fase de ejecución. Las soluciones parciales adoptadas, como bombeos provisionales, diques temporales y canalizaciones pendientes, no están concebidas para resistir lluvias extremas. Una nueva DANA podría dañar o destruir tramos sin concluir, lo que obligaría a reiniciar los proyectos, encarecer los materiales y prolongar los plazos de entrega. Además, la falta de flexibilidad constatada en los contratos públicos dificulta la adaptación rápida de las obras a las variaciones atmosféricas imprevistas (joint-research-centre.ec.europa.eu).
Agotamiento financiero y riesgo de “efecto dominó”
Hasta la fecha, las administraciones centrales, autonómicas y locales han movilizado más de 29 000 millones de euros en ayudas y obras. Sin embargo, los presupuestos aprobados para 2025 contemplan márgenes muy ajustados. Un nuevo desembolso urgente de una magnitud similar tensionaría la capacidad de endeudamiento, obligaría a redirigir partidas previstas para servicios esenciales (sanidad, educación, mantenimiento urbano) y podría provocar recortes en la inversión pública. El Network for Greening the Financial System advierte de que los eventos climáticos repetidos podrían provocar una caída del 5 % del PIB de la eurozona en los próximos cinco años, comparable a crisis financieras previas (Reuters).
Impactos socioeconómicos acumulativos
La población y las empresas locales aún no se han recuperado plenamente de la DANA de 2024. Los hogares que tramitaron reclamaciones a los seguros podrían ver reabiertos sus expedientes, las pymes del sector primario y del turismo de interior perderían de nuevo ingresos críticos en temporada alta y los autónomos que volvieron a la normalidad tras recibir ayudas iniciales se enfrentarían de nuevo a la incertidumbre. Esta inestabilidad puede traducirse en migración temporal de trabajadores, aumento del paro en economías locales dependientes del sector primario y ralentización de la reconstrucción social (The Guardian).
Agravamiento del daño ambiental
Las intervenciones de emergencia han empleado grandes cantidades de áridos y han adoptado medidas provisionales en los cauces y las riberas. Una nueva inundación arrastraría sedimentos contaminados, dificultaría la recuperación de los ecosistemas fluviales y aceleraría la pérdida de biodiversidad. Según estudios del Joint Research Centre, la combinación de construcciones urgentes y posteriores avenidas pone en riesgo la productividad primaria del litoral mediterráneo, lo que podría suponer pérdidas anuales de hasta 4700 millones de euros en el sector pesquero si no se implementan medidas de adaptación más eficaces (joint-research-centre.ec.europa.eu).
Erosión de la confianza ciudadana y gobernanza
Encuestas recientes indican que más del 65 % de las personas afectadas considera que la respuesta institucional es insuficiente. Un segundo episodio destructivo reforzaría la percepción de incapacidad de las administraciones, lo que desencadenaría protestas ciudadanas y obstaculizaría la aprobación de nuevos créditos en las Cortes y en Les Corts. La escasa coordinación inicial entre los distintos niveles de gobierno en 2024 sentaría un precedente de fragmentación política que dificultaría tanto la gestión de la crisis como la aplicación de soluciones a medio plazo (eea.europa.eu).
Consecuencias sobre la salud mental y sanitaria
El síndrome postraumático de las víctimas y supervivientes de la DANA de 2024 aún no se ha tratado en profundidad. Un nuevo impacto reactivaría el estrés colectivo, incrementaría la demanda de atención psicológica y tensionaría un sistema sanitario que ya está volcado en equilibrar la recuperación y las campañas de salud pública. La EEA advierte de que los efectos de las inundaciones repetidas no solo incluyen lesiones físicas, sino también trastornos mentales, infecciones y problemas crónicos derivados de la exposición prolongada a entornos contaminados (eea.europa.eu).
Conclusión
La probabilidad de una nueva DANA en otoño de 2025 supone un riesgo multidimensional que compromete obras en curso, presiona las finanzas públicas, frena la recuperación socioeconómica, daña el medio ambiente, debilita la confianza institucional y agrava la carga sobre la salud mental y física de la población. Solo mediante un enfoque preventivo que combine adaptación estructural, innovación en sistemas de alerta temprana y planificación urbanística, la Comunidad Valenciana podrá afrontar un nuevo evento de este tipo sin sucumbir a un «efecto multiplicador» de crisis.
Os paso a continuación una entrevista que me han hecho en Hoy por hoy Comunitat Valenciana, de la Cadena Ser y un enlace a la noticia. Espero que os sea de interés.
El Colegio de Ingenieros de Caminos, Canales y Puertos organizó una jornada sobre Infraestructuras Resilientes al Clima el 4 de abril en el Auditorio Agustín de Betancourt. Estas jornadas tan interesantes se grabaron en un vídeo, que ahora os dejo.
El vídeo, titulado «Jornada sobre Infraestructuras Resilientes al Clima», es un recurso muy valioso que aborda la creciente necesidad de desarrollar infraestructuras que puedan resistir y adaptarse a los efectos del cambio climático.
Durante la jornada, se presentaron diferentes puntos de vista sobre cómo la ingeniería civil puede hacer frente a estos desafíos, resaltando la importancia de la resiliencia climática en la planificación y gestión de infraestructuras. Y ahora, vamos a echar un vistazo más de cerca a todo lo que se habló en la jornada.
1. Importancia de la resiliencia climática
La resiliencia climática se ha convertido en un concepto central en la planificación de infraestructuras, debido a la creciente vulnerabilidad de las comunidades ante eventos climáticos extremos.
Los impactos del cambio climático, tales como huracanes, inundaciones y sequías, han aumentado en frecuencia e intensidad. Estos fenómenos no solo afectan a las infraestructuras físicas, sino que también tienen repercusiones sociales y económicas significativas, que incluyen la pérdida de vidas, desplazamientos forzados y daños económicos.
A modo ilustrativo, en la jornada se expusieron ejemplos de comunidades que han adoptado soluciones resilientes, tales como sistemas de drenaje mejorados, infraestructura verde y edificaciones diseñadas para resistir eventos extremos. Estos ejemplos ponen de manifiesto los beneficios tangibles a largo plazo que conlleva la inversión en resiliencia.
2. Oportunidades profesionales en ingeniería civil
La jornada puso de manifiesto que la búsqueda de infraestructuras resilientes está generando nuevas oportunidades profesionales para los ingenieros civiles.
Se evidenció una demanda de especialistas debido a la necesidad imperante de adaptación al cambio climático, lo que ha generado una demanda de expertos en diversas áreas, tales como la gestión de recursos hídricos, la planificación urbana sostenible y la ingeniería de infraestructuras.
Se subrayó la relevancia de la educación continua y la formación especializada para que los profesionales puedan afrontar los desafíos emergentes en este campo. Los programas de capacitación y certificación en resiliencia climática son de vital importancia para la preparación de los ingenieros del futuro.
3. Retos normativos y de implementación
Uno de los asuntos más críticos que se ha planteado es la necesidad imperativa de adaptar las normativas vigentes para facilitar la implementación de infraestructuras resilientes.
Un número significativo de normativas vigentes no han sido concebidas para hacer frente a los riesgos asociados al cambio climático. Esta situación puede generar obstáculos para la implementación de soluciones innovadoras y efectivas.
En este sentido, se destacó la importancia de la colaboración interdisciplinaria entre ingenieros, urbanistas, arquitectos y responsables políticos. Un enfoque interdisciplinario puede ayudar a crear un marco normativo que apoye la resiliencia y facilite la implementación de proyectos.
Finalmente, se presentan ejemplos de mejores prácticas de otras regiones que han logrado adaptar sus normativas con éxito, lo que puede servir de modelo para otras comunidades.
4. Ingeniería humanitaria y adaptación a emergencias
En las jornadas también se subrayó el rol de la ingeniería humanitaria en el desarrollo de infraestructuras resilientes.
En lo que respecta a los denominados «Proyectos de respuesta rápida», se debatieron enfoques para el diseño de infraestructuras que puedan ser implantadas con celeridad en situaciones de emergencia, garantizando que las comunidades afectadas tengan acceso a servicios básicos de manera inmediata.
Por último, se abordó la importancia de la capacitación y los recursos, así como la formación de equipos de respuesta a emergencias y la disponibilidad de recursos adecuados, elementos esenciales para asegurar que las infraestructuras puedan soportar eventos extremos y facilitar la recuperación.
5. Educación y conciencia social
La jornada puso de manifiesto la importancia de la educación y la comunicación en la promoción de infraestructuras resilientes.
Es imperativo que la sociedad comprenda la relevancia de invertir en infraestructuras resilientes. En este sentido, la educación desempeña un papel crucial, ya que permite a las comunidades identificar los beneficios a largo plazo de tales inversiones.
Se propusieron programas de sensibilización que involucren a la comunidad en la planificación y diseño de infraestructuras, fomentando un sentido de propiedad y responsabilidad.
6. Financiación de infraestructuras resilientes
La financiación constituye uno de los desafíos más significativos en el desarrollo de infraestructuras resilientes.
En lo que respecta a las fuentes de financiación, se presentan diversas estrategias para asegurar fondos, tales como la colaboración entre los sectores público y privado, así como la búsqueda de fondos internacionales destinados a proyectos de adaptación y mitigación del cambio climático.
También se presentaron ejemplos de modelos de inversión exitosos que han permitido financiar proyectos de infraestructura resiliente, destacando la importancia de demostrar el retorno de inversión a largo plazo.
7. Implementación de directivas y normativas en España
La jornada abordó la implantación de la directiva de gestión de avenidas en España, cuyo objetivo es el de mejorar la preparación y respuesta ante inundaciones.
Se abordó la cuestión de las dificultades que enfrentan las autoridades para aplicar estas directivas de manera efectiva, así como las adaptaciones necesarias para enfrentar fenómenos climáticos inesperados.
Finalmente, se presentaron las lecciones aprendidas de la implantación de estas directivas, así como recomendaciones para mejorar la efectividad de las políticas existentes.
8. Innovaciones tecnológicas y soluciones sostenibles
La jornada destacó la importancia de la tecnología en el desarrollo de infraestructuras resilientes. También se abordó el tema de tecnologías emergentes, tales como la inteligencia artificial y el modelado predictivo, que tienen el potencial de ayudar a anticipar y gestionar los riesgos climáticos.
En lo que respecta a la Infraestructura Verde, se expusieron soluciones basadas en la integración de la naturaleza, como los techos verdes y los sistemas de drenaje sostenible, que se presentan como una estrategia eficaz para aumentar la resiliencia de las infraestructuras.
9. Perspectivas futuras y llamado a la acción
La jornada concluyó con una exhortación a la acción dirigida a todos los profesionales implicados en la planificación y gestión de infraestructuras.
Se hizo especial hincapié en que la responsabilidad de hacer frente al cambio climático es compartida y requiere la colaboración de todos los sectores de la sociedad.
Asimismo, se instó a los profesionales a adoptar una visión a largo plazo en la planificación de infraestructuras, contemplando no solo las necesidades actuales, sino también los desafíos futuros que plantea el cambio climático.
Conclusión
La jornada sobre infraestructuras resilientes al clima constituye un llamamiento a la acción dirigido a los profesionales de la ingeniería civil y otros actores implicados en la planificación y gestión de infraestructuras. La adaptación al cambio climático no solo es una responsabilidad, sino una oportunidad para innovar y crear un futuro más seguro y sostenible. Para ello, resulta imprescindible la colaboración, la educación y la inversión, que son pilares fundamentales para lograr infraestructuras que no solo resistan los desafíos actuales, sino que también estén preparadas para los retos del futuro. Este enfoque integral resulta imperativo para asegurar que las comunidades no solo sobrevivan, sino que prosperen en un mundo cada vez más afectado por el cambio climático.
Aquí tenéis un mapa conceptual de la jornada.
Pero creo que lo mejor es que, si tenéis un rato, oigáis de primera mano todas y cada una de las intervenciones en este vídeo. Espero que os sea de interés.
Glosario de términos clave
Adaptación al Cambio Climático: Proceso de ajuste a los impactos actuales o esperados del cambio climático. En el contexto de las infraestructuras, implica modificar su diseño, construcción y operación para soportar condiciones climáticas extremas.
Resiliencia (Climática): Capacidad de un sistema, comunidad o infraestructura para anticipar, resistir, adaptarse y recuperarse de eventos adversos del clima.
Dana (Depresión Aislada en Niveles Altos): Fenómeno meteorológico que puede causar lluvias torrenciales e inundaciones severas, mencionado en el texto como causa de trágicas consecuencias.
Niveles Preindustriales: Periodo de referencia (antes de la Revolución Industrial) utilizado para medir el aumento de la temperatura global debido a las actividades humanas.
Fenómenos Meteorológicos Extremos: Eventos climáticos de intensidad inusual, como olas de calor, sequías, inundaciones torrenciales y tormentas severas.
Infraestructuras Críticas: Infraestructuras esenciales para el funcionamiento de la sociedad y la economía, como las de transporte, energía, agua y telecomunicaciones, cuya afectación tiene consecuencias significativas.
Plan Nacional de Adaptación al Cambio Climático (PNACC): Marco de acción en España para integrar el cambio climático en la planificación sectorial, incluyendo las infraestructuras.
Ley de Cambio Climático y Transición Energética (2021): Ley española que establece objetivos de reducción de emisiones y promueve la adaptación al cambio climático en diversos sectores.
Directiva de Resiliencia de Infraestructuras Críticas: Normativa de la Unión Europea que obliga a los Estados miembros a adoptar estrategias para mejorar la resiliencia de sus infraestructuras esenciales.
Seopán: Asociación de Empresas Constructoras y Concesionarias de Infraestructuras, mencionada por su análisis de inversión en infraestructuras prioritarias.
CEDEX (Centro de Estudios y Experimentación de Obras Públicas): Organismo técnico español que realiza estudios y análisis relacionados con la ingeniería civil y el medio ambiente.
Cuencas Hidráulicas: Áreas geográficas donde el agua drena hacia un río principal, mencionadas en relación con la planificación hidrológica y la gestión de inundaciones.
Soluciones Basadas en la Naturaleza: Enfoques para abordar los desafíos ambientales que utilizan o imitan procesos naturales para proporcionar beneficios tanto para el medio ambiente como para la sociedad.
Sistemas de Saneamiento: Infraestructuras urbanas destinadas a la recogida y tratamiento de aguas residuales y pluviales.
Vías Separativas: Sistemas de saneamiento en los que las aguas residuales y las aguas pluviales se recogen y transportan por redes de tuberías separadas.
Resiliencia Estructural: Capacidad de una estructura para mantener su función y recuperarse después de ser sometida a eventos extremos o perturbaciones.
Robustez: Capacidad de una infraestructura o sistema para resistir un evento adverso sin una pérdida significativa de funcionalidad.
Rapidez (en Resiliencia): Velocidad con la que un sistema o infraestructura puede recuperarse y restaurar su funcionalidad después de una perturbación.
Análisis de Riesgos Climáticos: Evaluación de la probabilidad e impacto potencial de los eventos climáticos adversos sobre las infraestructuras.
Marco de Sendai para la Reducción del Riesgo de Desastres (2015-2030): Acuerdo internacional que establece un marco global para la reducción del riesgo de desastres, incluyendo la importancia de invertir en resiliencia.
Predicción y Modelos Predictivos: Uso de datos y herramientas para anticipar futuros eventos climáticos y sus posibles impactos.
Incertidumbre Profunda: Situación en la que hay una falta de conocimiento sobre las probabilidades o los posibles resultados de un evento.
Cisne Negro (Teoría): Término utilizado para describir eventos altamente improbables, de gran impacto y que solo se pueden explicar o predecir en retrospectiva.
Disponibilidad: Capacidad de una infraestructura para estar operativa y proporcionar su servicio.
Capacidad (en Infraestructura): Volumen o nivel de servicio que una infraestructura puede soportar o manejar.
Vulnerabilidad: Susceptibilidad de una infraestructura a sufrir daños o perder funcionalidad debido a un evento climático adverso.
Exposición: Grado en que una infraestructura está situada en un área propensa a eventos climáticos adversos.
Sensibilidad: Grado en que una infraestructura se ve afectada por un evento climático adverso una vez expuesta a él.
Escenarios de Cambio Climático: Proyecciones de posibles futuras condiciones climáticas basadas en diferentes supuestos sobre las emisiones de gases de efecto invernadero.
Trayectorias Socioeconómicas Compartidas (SSP): Marcos utilizados en la investigación del cambio climático para describir posibles futuros socioeconómicos y sus implicaciones para las emisiones y la adaptación.
Análisis Coste-Beneficio: Método para evaluar la rentabilidad de diferentes opciones de inversión, comparando los costos y beneficios esperados.
Gobernanza: Procesos y estructuras para tomar decisiones e implementar acciones, en este contexto, relacionadas con la resiliencia de las infraestructuras.
Inventario de Activos: Base de datos que contiene información detallada sobre las infraestructuras y sus componentes.
Sistemas de Ayuda a la Decisión: Herramientas informáticas y modelos que asisten en la toma de decisiones complejas, como la gestión de inundaciones o sequías.
Llanuras de Inundación Controlada: Áreas designadas para ser inundadas de manera planificada durante eventos de crecida para reducir el riesgo en otras zonas.
Probable Maximum Flood (PMF) / Avenida Máxima Probable: Estimación del evento de inundación más severo que es razonablemente posible en un lugar dado.
Flash Floods / Crecidas Repentinas: Inundaciones rápidas y violentas que ocurren con poca o ninguna advertencia, a menudo causadas por lluvias torrenciales intensas.
Six Sigma: Metodología de gestión de procesos que busca reducir al mínimo la probabilidad de defectos o errores.
Poka-yoke: Sistemas a prueba de errores diseñados para prevenir o detectar errores humanos.
Consorcio Administrativo: Entidad legal formada por varias administraciones públicas para coordinar y ejecutar acciones conjuntas.
Gemelos Digitales: Réplicas virtuales de sistemas o infraestructuras físicas que permiten la simulación y el análisis.
Big Data: Conjuntos de datos muy grandes y complejos que pueden ser analizados para revelar patrones y tendencias.
Ingeniería Humanitaria: Aplicación de principios y habilidades de ingeniería para abordar crisis humanitarias y promover el bienestar humano.
Estacionariedad Climática: Suposición de que las propiedades estadísticas del clima (como las distribuciones de precipitación o temperatura) permanecen constantes a lo largo del tiempo.
Análisis Probabilístico: Enfoque para evaluar la probabilidad de ocurrencia de eventos y sus posibles consecuencias.
Métodos Semiprobalísticos: Métodos de diseño estructural que utilizan factores de seguridad parciales basados en consideraciones probabilísticas.
Trayectorias Adaptativas: Secuencias de medidas de adaptación que se pueden implementar a lo largo del tiempo para hacer frente a los impactos cambiantes del cambio climático.
KPIs Financieros (Indicadores Clave de Rendimiento Financiero): Métricas utilizadas para evaluar el desempeño financiero, que pueden incorporarse en el análisis de la resiliencia de las infraestructuras.
1. ¿Cómo explica el «modelo del queso suizo» que la DANA de 2024 no fuera solo un fenómeno natural, sino un fallo de múltiples barreras de defensa?
