Nomogramas para su empleo en trabajos de movimiento de tierras

Este artículo presenta cinco nomogramas originales que pueden ser utilizados en proyectos de movimientos de tierra. El primero de ellos calcula el peso específico aparente de un suelo, mientras que el segundo nomograma facilita el valor de la piedra en el diseño de voladuras según la metodología de Ash. Los dos siguientes se aplican para determinar la capacidad de la hoja empujadora de un buldócer, y finalmente, el último nomograma ayuda a calcular el rendimiento de escarificado de un buldócer.

Estos nomogramas demuestran también las capacidades de los programas de código abierto, PyNomo y Nomogen, para generar nomogramas adaptados a las necesidades de cálculo de cualquier proyectista. Este proyecto es el resultado de una colaboración internacional entre profesores de Finlandia, Canadá y Australia, y su artículo ha sido publicado en la revista inGEOpress en mayo de 2023.

En este trabajo se proporcionan cinco nomogramas originales generados con el programa Pynomo (http://lefakkomies.github.io/pynomo-doc/introduction/introduction.html), muy útiles para su empleo en trabajos de obra civil, movimiento de tierras y/o minería, así como en ámbito docente. Los ejemplos resueltos por cada uno de los nomogramas también demuestran que los valores obtenidos se obtienen con una precisión adecuada a los requerimientos que se exigen en ingeniería de proyectos, haciéndolos útiles cuando no se tiene acceso a ordenadores o a calculadoras programables y, especialmente, en el manejo de ecuaciones cuyo empleo sea repetitivo.

Referencia:

MARTÍNEZ-PAGÁN, P.; YEPES, V.; ROSCHIER, L.; BOULET, D.; BLIGHT, T. (2023). Nomogramas para su empleo en trabajos de movimiento de tierras. Canteras y explotaciones, 657(3):44-48.

Os paso a continuación el artículo entero por si os resulta de interés.

Descargar (PDF, 3.41MB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Conceptos básicos sobre proyectos de construcción

A continuación, presentaré algunos conceptos fundamentales relacionados con los proyectos de construcción. Es importante tener en cuenta que estas definiciones pueden variar en otros países o recibir nombres distintos. Además, en España, muchos de estos conceptos están específicamente vinculados a proyectos de ingeniería civil.

ESTUDIO PREVIO

Se trata de un trabajo que expone un problema específico, analiza su alcance, plantea los recursos y necesidades necesarios, así como sus características y circunstancias. Además, establece las consideraciones que permiten abordar las diversas soluciones posibles, haciendo hincapié principalmente en la viabilidad técnico-económica de dichas soluciones.

ANTEPROYECTO

Se trata de un conjunto ordenado de documentos cuya finalidad es proporcionar una orientación para la redacción de uno o varios proyectos. Estos documentos definen y determinan de manera precisa las características básicas, al mismo tiempo que justifican el tipo de solución a adoptar. El objetivo es asegurar que, en caso de que se desarrollen varios proyectos, sean coherentes entre sí y estén alineados con la concepción general del anteproyecto.

PROYECTO

Se trata de un conjunto ordenado de documentos que describen, definen, justifican, condicionan y valoran la realización de una obra material o un servicio. Su objetivo principal es producir un resultado útil. Estos documentos son el medio necesario e imprescindible para llevar a cabo la ejecución de la obra, de manera que el resultado final coincida con lo previsto al proyectarse.

OBRA COMPLETA

Todo proyecto debe constituir una obra completa, es decir, debe estar diseñado de manera que pueda ser entregado para su uso general sin perjuicio de ampliaciones posteriores. Para cumplir con este objetivo, el proyecto debe incluir todos y cada uno de los elementos necesarios para su utilización.

PROYECTISTA

Se refiere a una persona física con la titulación apropiada y suficiente, que se encarga de desarrollar la totalidad o una parte del proyecto y asume la responsabilidad de la labor realizada.

DIRECTOR DEL PROYECTO

Se trata de una persona física con la titulación adecuada y suficiente, que se encarga de la planificación, dirección, coordinación, supervisión y verificación del desarrollo del proyecto que se le ha asignado, asumiendo la responsabilidad exclusiva del mismo.

DIRECCIÓN FACULTATIVA O DIRECTOR DE LA OBRA

Se refiere a una persona física con la titulación adecuada y suficiente, que tiene la responsabilidad directa frente al promotor de garantizar la correcta ejecución de la obra. Su función principal es comprobar y supervisar el proceso de ejecución de la obra.

CONTRATISTA

Se trata de la parte contratante que asume la responsabilidad de llevar a cabo la ejecución de la obra planificada, siguiendo las condiciones estipuladas en el contrato de ejecución de obra o escritura correspondiente.

REPRESENTANTE DEL CONTRATISTA

Se trata de una persona específicamente designada por el contratista para actuar como su representante durante todo el proceso de ejecución de la obra. Su función principal es mantener una comunicación constante con la dirección facultativa y el promotor en todos los aspectos relacionados con la obra.

CONSTRUCTOR

Se trata de una persona física o una empresa constructora designada por el contratista para llevar a cabo la ejecución de la obra, siguiendo el proyecto redactado y las condiciones establecidas en el contrato de ejecución.

JEFE DE OBRA

Se trata de un profesional con conocimientos prácticos y técnicos en obras, designado por el constructor para llevar a cabo la ejecución de la obra. Esta persona asume la responsabilidad de garantizar la correcta ejecución de la obra, siguiendo el proyecto y las instrucciones proporcionadas por escrito por la dirección facultativa. En algunos casos, puede requerirse una titulación adecuada acorde al tipo de obra que se va a ejecutar.

PERSONAL NO OPERARIO

Se refiere a aquellos que no participan directamente en la ejecución de las distintas unidades de obra. Esto incluye funciones como jefe de obra, ayudantes, encargados, capataces, almaceneros, listeros, vigilantes, topógrafos, delineantes, personal administrativo, entre otros.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Acueducto de la Rambla de los Molinos de Biar (Alicante)

Figura 1. Acueducto de la Rambla de los Molinos. Imagen: V. Yepes (2023)

El Acueducto Ojival, conocido también como Acueducto de la Rambla dels Molins o Acueducto Medieval de Biar, se encuentra en Biar (Alicante). Ubicado al este de la carretera de Banyeres de Mariola, al salir del pueblo en dirección norte.

Este acueducto, de 70 m de longitud, fue construido en el siglo XV en estilo gótico por el maestro de obras Pere Compte, originario de Girona. Posee dos arcos ojivales y uno de medio punto, y su propósito principal era superar el desnivel de la rambla de los Molinos y proveer riego a los campos en la orilla opuesta. Para su construcción se empleó principalmente piedra, aunque también se utilizaron ladrillos de barro cocido en algunas partes. En su base existen machones y contrafuertes para contrarrestar las puntuales crecidas de la rambla. La base del acueducto cuenta con pilares y contrafuertes para resistir las eventuales crecidas de la rambla. La primera mención escrita sobre este acueducto data de 1490.

Figura 2. Detalle de los arcos ojivales. Imagen: V. Yepes (2023)

Pere Compte es reconocido por la catedral de Valencia, se le atribuye la ampliación del primer tramo de la nave. Su obra más importante es la Lonja de Valencia (1483-1498). También intervino en la construcción de las Torres de Quart. En 1498 inició las obras para la construcción del Consulado de Mar.

Figura 3. Vista superior del canal del acueducto. Imagen: V. Yepes (2023)

El Acueducto Ojival, además de ser catalogado como un bien de relevancia local, forma parte del impresionante itinerario turístico del Camino del Cid. Recomiendo encarecidamente explorar esta zona en una excursión. Biar es un encantador y bien conservado pueblo que se desarrolló alrededor de su castillo de origen almohade, construido en el siglo XII sobre los cimientos de un asentamiento romano anterior. Uno de sus aspectos más destacados es la imponente torre del homenaje, que se eleva a una altura de dieciocho metros y posee la singularidad de albergar la única cúpula almohade nervada de la Comunitat Valenciana. Para darles un anticipo visual, os sugiero que vean el siguiente vídeo proporcionado por la Diputación de Alicante.

Referencias:

YEPES, V. (2010).  Puentes históricos sobre el viejo cauce del Turia. Un análisis histórico, estético y constructivo a las obras de fábrica. Inédito.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Premio para Mehrdad Hadizadeh-Bazaz en el VIII Encuentro de Estudiantes de Doctorado

Mehrdad Hadizadeb-Bazaz, junto al trabajo galardonado.

Quisiera felicitar públicamente a nuestro estudiante de doctorado Mehrdad Hadizadeb-Bazaz por su Premio al mejor trabajo en la modalidad de póster otorgado por la Escuela de Doctorado de la Universitat Politècnica de València, dentro del VIII Encuentro de Estudiantes de Doctorado. Tengo el honor y el placer de dirigir su tesis doctoral junto con el profesor Ignacio J. Navarro. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal.

En la actualidad, debido a los altos costos de construir grandes estructuras como puentes, resulta sumamente importante prestar atención a la reparación y mantenimiento de dichas estructuras, con el fin de aumentar su vida útil y utilizar los métodos adecuados para reducir los costos asociados a su mantenimiento y reparación. En este sentido, resulta crucial emplear métodos apropiados y no destructivos para diagnosticar y predecir los daños en estas estructuras. Además, es importante considerar la evaluación del ciclo de vida y la sostenibilidad de los diferentes métodos de detección de daños.

En este estudio, se examina la precisión de diversos métodos de detección de daños, tanto dinámicos como no destructivos, para identificar la magnitud, ubicación y momento en que se produce el daño en la estructura a lo largo de su vida útil. Se evalúa la precisión y posibles variaciones de cada uno de los métodos de detección de daños en distintos entornos, especialmente en ambientes costeros y ambientes agresivos. Además, se realiza una evaluación del desempeño y comparación de diferentes métodos de detección de daños no destructivos, teniendo en cuenta casos de sostenibilidad de diseño y evaluación del ciclo de vida, incluyendo aspectos económicos, ambientales e impactos sociales.

Os dejo el póster completo, para que lo podáis leer.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación directa por tamaños. El cribado

https://dasenmining.com/es/product/vibrating-screen/

El cribado se refiere a la clasificación por tamaño de los fragmentos de un material, generalmente aquellos que tienen un tamaño superior a 2 mm. Estos fragmentos presentan diversas dimensiones y formas. Se someten a una superficie con aberturas, conocida como superficie de cribado, que permite el paso de los fragmentos más pequeños que la apertura (llamados pasantes) y retiene o rechaza aquellos de un tamaño mayor (rechazo).

El cribado se utiliza para separar los fragmentos más gruesos, ya sea para eliminarlos o para someterlos a un proceso de fragmentación adicional, en comparación con los fragmentos que tienen el tamaño requerido. Además, elimina los elementos más finos, como las arcillas o los elementos coloidales (este proceso se conoce como deslamado).

Los métodos de cribado más comunes incluyen el uso de mallas de alambre metálico y chapas perforadas con agujeros circulares. Las máquinas más empleadas son el trómel o criba rotativa y el tamiz o criba plana. Además, el cribado se puede realizar en seco o en húmedo.

En el caso del cribado en seco, el material se somete al cribado tal como se obtiene de la cantera. Sin embargo, presenta la desventaja de que, cuando contiene cierta humedad, los agujeros se obstruyen fácilmente, especialmente en los tamaños más pequeños, como en el caso de la arena. El secado del material resulta costoso desde el punto de vista económico. Por otro lado, el cribado en húmedo evita la obstrucción de los agujeros y, al mismo tiempo, permite el lavado de los áridos, lo cual resulta más ventajoso, aunque implica un mayor costo de instalación y la necesidad de un proceso adicional para la recuperación de los finos.

Precribado. https://www.nubasm.com/articulo-tecnico/etapas-del-cribado-i/

Definición de términos:

  • Rechazo: Porcentaje de partículas que quedan retenidas en una criba y tienen un tamaño superior al valor de clasificación establecido.
  • Pasante: Porcentaje de partículas que atraviesan una criba y tienen un tamaño inferior al valor de clasificación establecido.
  • Semitamaño: Porcentaje de alimentación a una criba compuesto por partículas con un tamaño inferior a la mitad del valor de clasificación.
  • Desclasificados: Porcentaje o masa de partículas finas que no pasan a través de la criba y se mezclan con la fracción más gruesa (rechazo).
  • Todo-Uno: Es la mezcla completa antes de su clasificación.

Terminología empleada en la clasificación por tamaños:

  • Escalpado: Operación que consiste en eliminar fragmentos grandes que pueden representar un peligro u obstáculo para las etapas siguientes del proceso.
  • Precribado: Fracción fina con el tamaño adecuado que se evita que pase a la siguiente etapa de trituración o machaqueo.
  • Calibrado: Clasificación para calibres superiores a 100 mm. Se utilizan parrillas fijas o dinámicas.
  • Cribado: Clasificación de tamaños entre 150 μm y 100 mm. Se emplean trómeles, cribas de sacudidas o cribas vibrantes.
  • Tamizado: Clasificación de tamaños entre 40 μm y 150 μm. Se usan cribas rotativas o tamices vibrantes.
  • Recribado: Operación adicional de clasificación que tiene como objetivo mejorar la eliminación de la fracción fina, en particular para la eliminación de impurezas.
  • Agotado: Operación que consiste en eliminar el exceso de líquido (generalmente agua) de las mezclas sólido-líquido que se manejan en procesos húmedos.

Os dejo varios vídeos sobre el cribado de áridos:

Referencias:

FUEYO, L. (1999). Equipos de trituración, molienda y clasificación. Tecnología, diseño y aplicación. Ed. Rocas y Minerales, Madrid, 360 pp.

MARFANY, A. (2004). Tecnología de canteras y graveras. Fueyo Editores, Madrid, 525 pp.

LÓPEZ JIMENO, C. (ed.) (1998). Manual de áridos. Prospección, explotación y aplicaciones. 3ª edición, E.T.S. de Ingenieros de Minas de Madrid, 607 pp.

LÓPEZ JIMENO, C.; LUACES, C. (eds.) (2020). Manual de Áridos para el Siglo XXI. Asociación Nacional de Empresarios Fabricantes de Áridos — ANEFA, Madrid, 1328 pp.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2005). Temas de procedimientos de construcción. Extracción y tratamiento de áridos. Editorial de la Universidad Politécnica de Valencia. Ref. 2005.165. Valencia, 74 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Incertidumbres en la estimación de los costes de un proyecto

A pesar de los esfuerzos por realizar un presupuesto preciso, sigue siendo una estimación en condiciones de incertidumbre. Los proyectos únicos están expuestos a riesgos en múltiples aspectos, como su programación y costos.

Las causas de la incertidumbre en los costos del proyecto son diversas e incluyen problemas de escala de precios, discrepancias entre los recursos necesarios y los proyectados, variaciones en las estimaciones de tiempo para actividades y cambios en los requisitos del proyecto.

Estos cambios pueden tener diversas causas, como suposiciones incorrectas del estimador, un mayor conocimiento del comportamiento del proyecto por parte del estimador o el promotor, o modificaciones en las bases legales en las que se realizó la estimación.

Para afrontar esta situación, un gestor de proyectos competente debe anticiparse y tomar medidas adecuadas, incluyendo planes de contingencia en caso de que algunos supuestos del proyecto no se cumplan. Una estrategia eficaz es implementar un enfoque para gestionar el riesgo.

En general, la gestión del riesgo abarca tres áreas: identificación, análisis y respuesta. La identificación implica examinar todas las posibles fuentes de riesgo en el proyecto. El análisis consiste en evaluar el impacto de decisiones mediante la asignación de distribuciones probabilísticas a los resultados. La respuesta implica decidir qué riesgos prepararse, cuáles ignorar y cuáles mantener como potenciales.

Existen diversas metodologías para estimar la probabilidad de cumplir un presupuesto específico. Una de ellas es la simulación, que proporciona información sobre el rango y la distribución de los costos del proyecto. Para ello, es necesario establecer valores pesimistas, optimistas y más probables para cada partida. El valor optimista se alcanza o se supera solo en el 1% o menos de los casos. El valor pesimista se alcanza o se supera solo en el 1% o menos de los casos. Por último, el valor más probable o realista representa la moda de la distribución de los datos.

De esta forma, al igual que se haría en el caso del uso de la distribución Beta para el caso del PERT en la programación de proyectos. Concretamente, el coste medio se obtiene como la sexta parte de la suma del valor optimista, el pesimista y cuatro veces el más probable. De manera análoga, la desviación típica del coste de la partida correspondería a la sexta parte de la diferencia entre el coste pesimista y el optimista. El valor utilizado como cociente en este cálculo de la desviación típica está determinado por el intervalo de confianza deseado.

Las ponderaciones empleadas se fundamentan en una aproximación de la distribución de probabilidades denominada Beta. La elección de esta distribución es arbitraria y no se basa en datos empíricos. Se opta por ella debido a que es una distribución unimodal, no necesariamente simétrica, con extremos finitos y no negativos.

Si se cuenta con un número suficiente de partidas y se asume que el coste de cada una es estadísticamente independiente de las demás, se puede aplicar el Teorema Central del Límite. Esto permite aproximar la distribución del coste total del proyecto a una distribución normal, con la suma de las medias de los costes de cada partida como su media y la suma de las varianzas de cada partida como su varianza. Con la media y la desviación típica de la distribución normal, es posible calcular la probabilidad de cumplir con un presupuesto determinado.

Esta metodología se aplica con el propósito de superar la imprecisión de un problema estocástico, simplificándolo a uno determinístico mediante un cálculo simplificado. En lugar de considerar el coste total de la obra, se sustituye por la suma de las medias de todos los costes. Así, el coste se trata como una variable aleatoria y se introduce un enfoque probabilístico para su determinación, lo cual refleja mejor la realidad. Sin embargo, para que este enfoque sea válido, deben cumplirse las condiciones necesarias para aplicar el teorema central del límite.

A continuación os dejo un ejercicio completamente resuelto que, espero, os sea de interés. Este tipo de problemas forma parte del Curso de gestión de costes y producción de la maquinaria empleada en la construcción. Para los interesados, os dejo este enlace: https://ingeoexpert.com/cursos/curso-de-gestion-de-costes-y-produccion-de-la-maquinaria-empleada-en-la-construccion/

Descargar (PDF, 354KB)

Referencias:

YEPES, V.; MARTÍ, J.V.; GONZÁLEZ-VIDOSA, F.; ALCALÁ, J. (2012). Técnicas de planificación y control de obras. Editorial de la Universitat Politècnica de València. Ref. 189. Valencia, 94 pp.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Esquema de circulación y flujo de una instalación de tratamiento de áridos

El esquema de circulación es un dibujo que representa los movimientos de los áridos durante los diferentes procesos de trituración, clasificación y almacenamiento, incluyendo los retornos y reciclajes. Estos esquemas se elaboran antes de diseñar la instalación y deben analizarse detalladamente, considerando todas las opciones necesarias para lograr los resultados deseados y sus variantes. Requieren varias iteraciones y ajustes para encontrar la solución más adecuada al problema.

En el esquema, es importante incluir números que indiquen el tamaño de la entrada y la configuración de apertura de salida asignados a cada trituradora. En el caso de las cribas, además de su identificación, deben aparecer las aperturas de malla correspondientes a cada nivel de cribado. Asimismo, en los alimentadores, es necesario indicar su identificación junto con el tamaño máximo de alimentación permitido.

Las líneas que representan las circulaciones deben incluir el caudal horario y el tamaño del árido, indicando sus límites inferior y superior en milímetros. El caudal debe expresarse en toneladas por hora.

Es importante tener en cuenta que las posiciones relativas de las máquinas en el esquema de circulación no reflejan necesariamente las que se adoptarán en el proyecto final. Los acopios representados son simbólicos y podrán ser realizados en forma de montón, depósito de fábrica o tolvas metálicas, pudiendo ser abiertos, cubiertos o cerrados.

El esquema definitivo, que se adopta como solución, se obtiene mediante un proceso iterativo que comienza con una hipótesis de maquinaria con la capacidad adecuada. Se efectúan modificaciones en las variables hasta lograr la proporción de áridos deseada dentro de una tolerancia establecida. Las variables incluyen:

  • Ajuste de la apertura de salida de los trituradores.
  • Control de la abertura de las parrillas de los molinos.
  • Determinación del porcentaje de material pretriturado y clasificado que se someterá a trituración secundaria.
  • Selección del tipo de máquina utilizada en la trituración secundaria.
  • Evaluación de la opción de reciclar el material empleando la misma máquina, ya sea con o sin clasificación previa.
  • Consideración de la posibilidad de efectuar trituraciones terciarias en una o varias fracciones del material clasificado.

A continuación recojo un problema resuelto donde se puede apreciar las características básicas de un ejemplo de circulación y flujos para una instalación de tratamiento de áridos. Espero que sea de vuestro interés.

Descargar (PDF, 454KB)

Referencias:

LÓPEZ JIMENO, C. (ed.) (1998). Manual de áridos. Prospección, explotación y aplicaciones. 3ª edición, E.T.S. de Ingenieros de Minas de Madrid, 607 pp.

LÓPEZ JIMENO, C.; LUACES, C. (eds.) (2020). Manual de Áridos para el Siglo XXI. Asociación Nacional de Empresarios Fabricantes de Áridos— ANEFA, Madrid, 1328 pp.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2005). Temas de procedimientos de construcción. Extracción y tratamiento de áridos. Editorial de la Universidad Politécnica de Valencia. Ref. 2005.165. Valencia, 74 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Deflexión de una capa compactada

A continuación os dejo una sencilla demostración del asiento que tiene una capa que se ha compactado en función de su espesor inicial y de los pesos específicos anterior y posterior a la compactación. Se trata de una forma indirecta de controlar si se ha alcanzado el grado de compactación deseado. También permite tener una idea de cuánto va a descender la capa una vez compactada.

Si quieres conocer más sobre los aspectos de la compactación, te recomiendo que revises las referencias que dejo al final del post y también este curso en línea sobre “Compactación superficial y profunda de suelos en obras de ingeniería civil y edificación”. Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-compactacion-superficial-y-profunda-de-suelos-en-obras-de-ingenieria-civil-y-edificacion/

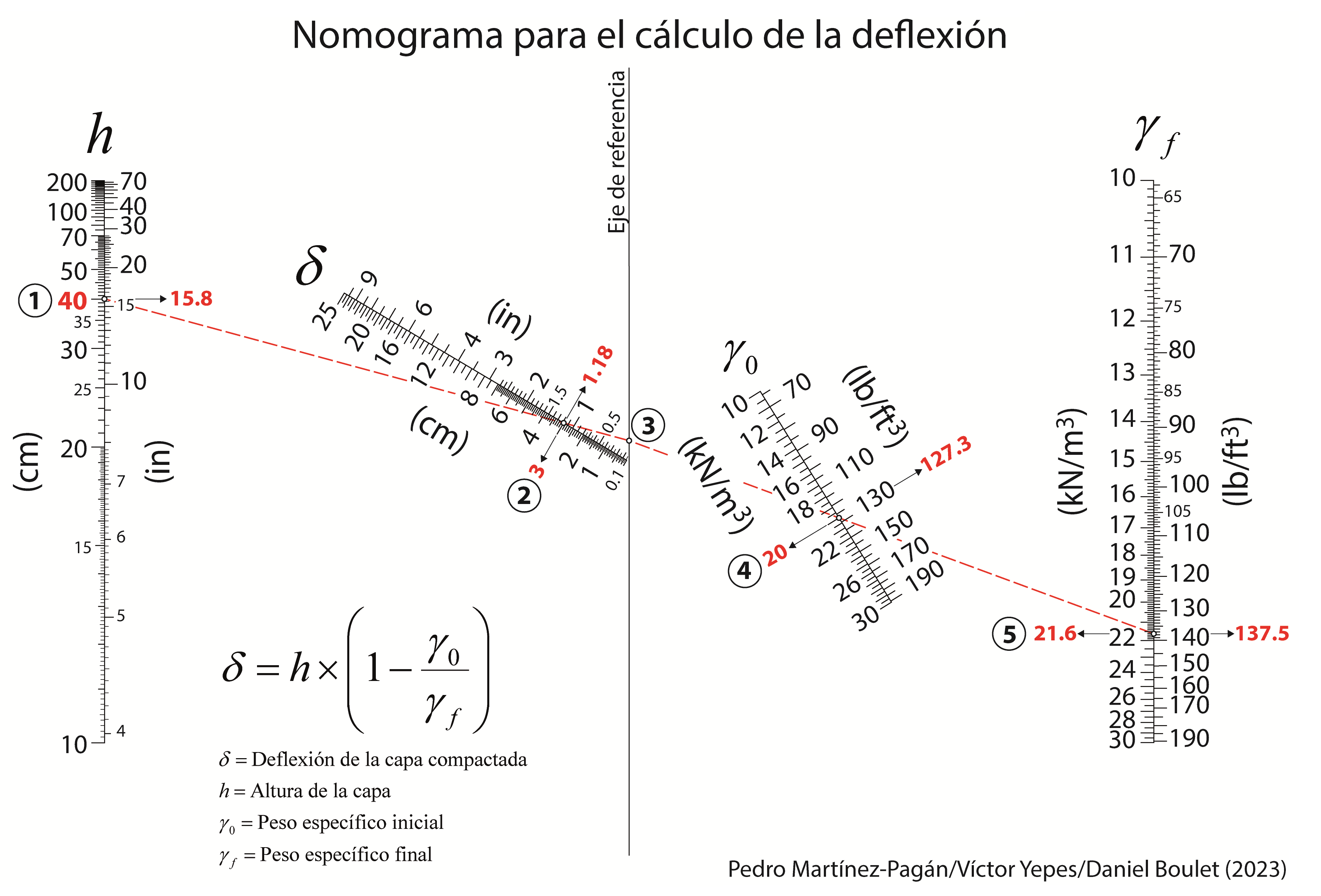

Para aquellos nostálgicos de los nomogramas, os dejo uno preparado específicamente para este caso. Espero que os guste.

Descargar (PDF, 121KB)

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Auge de la construcción inteligente: un estudio revela tendencias y desafíos para el futuro

Acaban de publicarnos en la revista Journal of Building Engineering, que está en el primer decil del JCR, un artículo de revisión sobre el estado actual de los métodos modernos de construcción. Estos métodos, conocidos como “construcción inteligente“, son alternativas a la construcción tradicional. El gobierno del Reino Unido utilizó este término para describir una serie de innovaciones en la construcción de viviendas, la mayoría de las cuales se basan en tecnologías de construcción en fábrica. Este concepto abarca una amplia gama de tecnologías basadas en la fabricación modular, ya sea en el lugar de construcción o en otra ubicación, y está revolucionando la forma en que se construyen edificios de manera más rápida, rentable y eficiente. También se conoce comúnmente como construcción “off-site”. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.

El creciente interés por la sostenibilidad, las energías alternativas y los cambios en el estilo de vida debido a la pandemia ha impulsado la fabricación de edificaciones empleando los métodos modernos de construcción (Modern Methods of Construction, MMC), especialmente en el ámbito residencial. Estos métodos, que utilizan tecnologías innovadoras como alternativa inteligente a la construcción tradicional, han sido objeto de un exhaustivo estudio que busca clasificarlos, detectar tendencias y vacíos de conocimiento, y delinear futuras áreas de investigación. El análisis, basado en 633 publicaciones desde 1975 hasta 2022, revela seis grupos temáticos y 18 subcategorías, empleando una novedosa metodología mixta que incorpora el análisis de procesamiento de lenguaje natural (NLP). Si bien se destaca la presencia dominante de herramientas y tecnologías integradas en la Construcción 4.0 y los aspectos de gestión de la industria, también se identifican importantes lagunas de investigación, como la necesidad de aplicar más los MMC en la rehabilitación de edificios y abordar enfoques para mejorar el entorno construido a través del nuevo paradigma del diseño regenerativo. Este estudio exhaustivo ofrece una comprensión más profunda y rigurosa del estado del arte en el campo de la construcción inteligente mediante un mapeo y caracterización de la estructura conceptual del corpus bibliográfico y una evaluación sistemática basada en revisión de literatura. El artículo sugiere que se necesita más investigación para comprender los sistemas de construcción interdependientes mediante el uso de gemelos digitales.

Aspectos destacables:

  • El estudio utiliza aprendizaje automático combinado con una revisión sistemática de la literatura.
  • Se propone una novedosa metodología mixta que incorpora análisis de procesamiento de lenguaje natural.
  • Se recomienda una clasificación recientemente revisada para todos los MMC aplicados en edificios.
  • La literatura sobre MMC se clasificó en seis grandes áreas con 18 subcategorías.
  • Los temas se identifican mediante análisis de bigrama y agrupamiento, además del conocimiento experto.

Podéis descargar el artículo gratuitamente al tratarse de una publicación en acceso abierto:

https://www.sciencedirect.com/science/article/pii/S235271022300904X?via%3Dihub

Abstract:

The concerns surrounding sustainability, alternative energies, and lifestyle changes due to the pandemic have resulted in a surge in the manufacturing of buildings utilizing Modern Methods of Construction (MMC), particularly in housing. These methods involve using new technologies as smart building alternatives to traditional construction. Against the backdrop of Industry 4.0, there is an urgent need for a systematic literature review of MMCs in building construction to classify them, detect trends and gaps, and outline future research areas. This study analyzed 633 publications from 1975 to 2022 and grouped them into six thematic clusters and 18 subcategories, using a novel mixed methodology incorporating natural language processing (NLP) analysis. The qualitative analysis of the literature indicates that research in the field is dominated by tools and technologies integrated into Construction 4.0 and the industry’s management aspects. However, this review also highlights several gaps in research, including the need for more application of MMC to building retrofitting and the need for approaches to improve the built environment through the new paradigm of regenerative design. The high-level mapping and characterization of the bibliographic corpus’s conceptual structure and the classical evaluation process based on systematic literature review (SLR) have provided a more profound and rigorous state-of-the-art understanding.

Keywords:

Modern methods of construction; Industrialized buildings; Emerging technologies; Construction industry; Machine learning; Systematic literature review

Reference:

SÁNCHEZ-GARRIDO, A.J.; NAVARRO, I.J.; GARCÍA, J.; YEPES, V. (2023). A systematic literature review on Modern Methods of Construction in building: an integrated approach using machine learning. Journal of Building Engineering, 73:106725. DOI:10.1016/j.jobe.2023.106725

Como el artículo se encuentra en abierto, os lo podéis descargar aquí:

Descargar (PDF, 16.3MB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Seguridad estructural, los estados límites y los métodos semiprobabilísticos

El concepto de seguridad de una estructura en cumplir un conjunto de funciones para las que ha sido proyectada es un término relacionado con el grado de certeza o fiabilidad de que no alcance un conjunto de estados no deseables que todavía no han acontecido.

La seguridad se representa por consiguiente como un aspecto antagónico al aspecto económico del dimensionamiento: una estructura proyectada para un coste pequeño puede resultar poco segura y, por el contrario, una estructura proyectada para ser muy segura puede resultar antieconómica. La solución debe quedar en un término adecuado.

El concepto de seguridad en una estructura se refiere a su capacidad para cumplir con las funciones previstas, garantizando un nivel de fiabilidad que evite la ocurrencia de estados no deseados. La seguridad se contrapone al aspecto económico del diseño: una estructura económica puede ser menos segura, mientras que una estructura altamente segura puede resultar costosa. Por lo tanto, es necesario encontrar un equilibrio adecuado entre ambos aspectos.

El objetivo principal del Proyecto de Ingeniería Estructural consiste en garantizar que la estructura cumpla satisfactoriamente con su función original. El mantenimiento de esta funcionalidad a lo largo de su vida útil depende de diversos factores o parámetros que tradicionalmente se han considerado como cantidades deterministas.

Sin embargo, evaluar la seguridad en ingeniería es complicado debido a varios factores. En primer lugar, los accidentes pueden ocurrir por causas no relacionadas con los cálculos realizados, como erosiones o modelos inadecuados. Además, tratar el problema de forma aleatoria puede llevar a considerar la probabilidad como medida universal e invariable de seguridad. Sin embargo, la probabilidad solo es significativa en relación con un conjunto coherente de conocimientos, como los estados de falla no ocurridos, difíciles de definir. Además, existen incertidumbres que no pueden ser objetivamente cuantificadas mediante probabilidades. Por lo tanto, las probabilidades solo pueden ser definidas dentro de un contexto específico y los cálculos de probabilidad son meramente convencionales. Además, si bien medir el margen de seguridad a través de una magnitud física puede ser útil en un problema particular, no todas las magnitudes son adecuadas en todos los casos generales. Por ejemplo, las tensiones no son una magnitud adecuada para el estudio del equilibrio estático, y evaluar el margen de seguridad basándose en las tensiones puede ser incorrecto en problemas no lineales.

En el contexto de la Teoría de la Fiabilidad Estructural, Armen Der Kiureghian presenta los siguientes tipos de incertidumbres. En primer lugar, están las incertidumbres físicas, que surgen debido a la inherente variabilidad de las magnitudes físicas involucradas en el problema, como dimensiones, propiedades del material, cargas y resistencia. En segundo lugar, encontramos las incertidumbres estadísticas, que se originan a partir de los modelos probabilísticos utilizados para caracterizar las Variables Básicas del problema. Estas incertidumbres se deben a las aproximaciones necesarias para seleccionar las Funciones de Distribución y estimar sus parámetros, debido a la falta de información disponible. En tercer lugar, se presentan las incertidumbres del modelo, que son generadas por las hipótesis simplificativas realizadas en los modelos matemáticos empleados para describir la respuesta de un sistema estructural. Estas simplificaciones incluyen aspectos como la homogeneidad, el comportamiento elástico o elastoplástico, las pequeñas deformaciones y las condiciones de contorno. Aunque la variabilidad de los dos últimos tipos de incertidumbres puede reducirse a través del estudio e investigación, las incertidumbres físicas del primer tipo son inevitables.

En el pasado, las construcciones se basaban en métodos empíricos, confiando en la experiencia y la intuición del constructor para garantizar la seguridad. Sin embargo, en la actualidad, la experiencia debe complementarse con los resultados obtenidos, ya que la rápida evolución técnica puede presentar situaciones no experimentadas previamente. Con el surgimiento de la construcción metálica en el siglo XIX y el enfoque en la Resistencia de Materiales, se introdujo el método de tensiones admisibles. Este método implica un enfoque determinista en las variables utilizadas, donde la seguridad se basa en el margen establecido por las tensiones admisibles. Estas tensiones se obtienen mediante el cociente entre la resistencia del material y un coeficiente de seguridad, mientras que las cargas variables se establecen de manera empírica y arbitraria.

El desarrollo de la Teoría de la Elasticidad permitió aplicar este método en la construcción de hormigón armado, pero presenta desafíos. Cuando el comportamiento no es lineal debido a los materiales o la geometría de la estructura, las tensiones admisibles no reflejan el margen real de seguridad. Además, el comportamiento del hormigón y el acero dificulta definir el fallo en términos de tensiones. No se consideran los efectos de la adaptación plástica del hormigón, donde la tensión en un punto no determina la confiabilidad estructural si hay una fase de adaptación plástica que redistribuye los esfuerzos. Además, no se distinguen los diferentes tipos de acciones cuya influencia en la seguridad es distinta. No obstante, este método ha sido utilizado con profusión durante la primera mitad del siglo XX.

La Teoría de la Fiabilidad, que inicialmente se aplicaba a procesos industriales de producción en serie, se adaptó en 1960 al campo de la Ingeniería Estructural. El objetivo era desarrollar métodos que permitieran determinar los niveles de seguridad de los Sistemas Estructurales, mediante un enfoque racional de las incertidumbres presentes en ellos. Desde entonces, esta área de investigación ha experimentado un notable impulso, y los fundamentos teóricos desarrollados han dejado de ser exclusivamente un tema de investigación académica para convertirse en un conjunto de metodologías con una amplia gama de aplicaciones prácticas.

No obstante, los avances tecnológicos y los métodos de análisis han permitido realizar estudios de seguridad más precisos en las estructuras mediante la incorporación de modelos estadísticos y de probabilidad en los cálculos. Desde los primeros intentos, como el de Max Mayer en 1926, numerosos autores han contribuido al desarrollo del enfoque probabilístico y a su aplicación práctica. Para emplear la probabilidad en los cálculos, es necesario definir un conjunto coherente de eventos no deseados, denominados “estados límite”. Estos estados límite representan condiciones en las que una estructura o uno de sus elementos deja de cumplir su función de manera inmediata o progresiva. La seguridad se caracteriza por la probabilidad o conjunto de probabilidades de que los estados límite no sean superados. Al elegir la probabilidad de ocurrencia de un estado límite como medida convencional de la seguridad, es necesario establecer los valores aplicables en la práctica.

A primera vista, podría parecer que el uso de probabilidades resuelve por completo el problema de medir la seguridad. Sin embargo, su implementación enfrenta dos dificultades. Por un lado, están los datos que no se pueden cuantificar de manera probabilística debido a su naturaleza. Por otro lado, resulta prácticamente imposible conocer con precisión la probabilidad real de alcanzar un estado límite. Estas limitaciones dificultan la aplicación práctica de las probabilidades en la evaluación de la seguridad.

La seguridad puede tratarse en tres niveles, según el grado de simplificación en el abordaje del problema:

  • Nivel 3: Utiliza el cálculo de probabilidades sin restricciones en la representación de las incertidumbres.
  • Nivel 2: Representa las acciones, resistencias de materiales y secciones mediante distribuciones conocidas o asumidas, definidas por su tipo, media y desviación típica. La fiabilidad se expresa con el “índice de seguridad” (β).
  • Nivel 1: Establece niveles de fiabilidad estructural aplicando factores parciales de seguridad a valores nominales preestablecidos de las variables fundamentales.

Los métodos de nivel 2 y 3 emplean probabilidades que están vinculadas a hipótesis apriorísticas sobre las distribuciones de los datos.

En cambio, el método de nivel 1, conocido como método semiprobabilístico, considera solo ciertos elementos que se pueden cuantificar de manera probabilística, mientras que las demás incertidumbres se abordan mediante factores empíricos que poseen un significado físico específico. Este método es el más simple y ampliamente reconocido en la actualidad.

Os paso un vídeo explicativo sobre conceptos de fiabilidad estructural de Juan Carlos López Agüí, que espero os sea de interés.

Referencias:

GARCÍA-SEGURA, T.; YEPES, V.; FRANGOPOL, D.M.; YANG, D.Y. (2017). Lifetime Reliability-Based Optimization of Post-Tensioned Box-Girder Bridges. Engineering Structures, 145:381-391. DOI:10.1016/j.engstruct.2017.05.013
