Normas añejas que afectan a la justificación de precios de un proyecto

En ocasiones nos encontramos con rutinas y costumbres arraigadas en la redacción y revisión de proyectos de construcción. A lo largo del tiempo, estas prácticas se vuelven habituales y ni siquiera nos cuestionamos su validez, simplemente las seguimos porque “se hace así de toda la vida”. Es el típico argumento “ad antiquitatem” o apelación a la tradición, que implica que algo debe ser correcto o bueno porque es antiguo o tradicional, o porque es “como siempre han sido las cosas”. Sin embargo, es evidente que se trata de una falacia argumentativa.

Un ejemplo de esta situación es el frecuente “copiar y pegar” de artículos de los Pliegos de Prescripciones Técnicas Particulares de un proyecto, o cuando se justifican los precios sin tener conocimiento de las razones detrás del límite del 6% para el coeficiente K de costes indirectos en obras terrestres. Lo mismo ocurre con documentos como el Cuadro de Precios N.º 2 que, indagando en su historia, esta se desvanece en la oscuridad remota del pasado y no se sabe muy bien cuál es su origen. De alguna de estas cosas ya hemos hablado en algunos artículos anteriores.

Pero otras veces, hay que remontarse a Órdenes, Circulares o Notas Internas del Ministerio correspondiente, que son las que en un pasado distante dictaron, con mayor o menor fortuna, las formas y los contenidos en la forma de redactar los proyectos de construcción. Sin embargo, de manera mimética y sin autocrítica, seguimos aplicándolas como siempre. En ocasiones, surgen dudas razonables sobre si estas normativas, o parte de ellas, siguen en vigor o han sido reemplazadas por otras con un estatus legal diferente. Si buscáis un listado de la normativa aplicable sobre proyectos, podéis acudir a la página siguiente: http://carreteros.org/normativa/proyectos/proyectos.htm, aunque se trata de un enlace que podría no estar actualizado o sea incompleto.

A modo de ejemplo, os presento varias normas que han dado origen a una parte de la justificación de precios en un proyecto. Espero que os resulten útiles y, al mismo tiempo, os invito a reflexionar si, después de varias décadas, aún tiene sentido su aplicación o si es necesario replantear su redacción y contenido. Es posible que conozcan otras normas antiguas que aún mantengan vigente parte de su articulado.

Descargar (PDF, 1.22MB)

Descargar (PDF, 79KB)

Descargar (PDF, 160KB)

Descargar (PDF, 389KB)

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Parámetros de diseño y seguridad en las cimbras

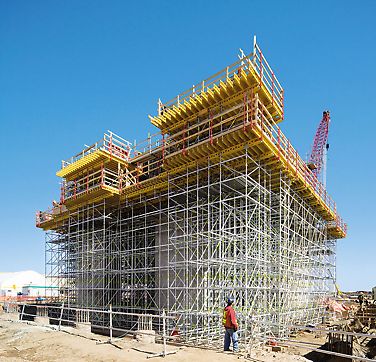

Figura 1. Cimbra. https://www.incye.com/apeos-y-rehabilitacion/cimbras/

En artículos anteriores hemos hablado de las precauciones específicas en seguridad relativas al montaje y desmontaje de cimbras y encofrados. Sin embargo, en este nos centraremos en los parámetros de diseño y la seguridad en las cimbras, atendiendo a las medidas de protección individual y colectivas.

Para garantizar un montaje, uso y desmontaje adecuado de las cimbras, es fundamental cumplir con las instrucciones establecidas en el manual de instrucciones proporcionado por el fabricante o proveedor, al igual que con cualquier otro medio auxiliar. Además del manual de instrucciones, es importante tener en consideración otros documentos obligatorios y relevantes relacionados con la seguridad y la salud. Esto implica revisar el plan de seguridad y salud, el proyecto de la cimbra y contar con procedimientos por escrito que describan la secuencia correcta de montaje y desmontaje. En todo momento, es esencial verificar que la cimbra sea adecuada para el proyecto en ejecución, que las alturas sean correctas y que las condiciones del terreno sean apropiadas. Además, es fundamental asegurarse de contar con todos los equipos de seguridad necesarios.

En el montaje y desmontaje de sistemas de cimbra, así como en los sistemas de andamios, es crucial distinguir entre un sistema de cimbra con módulos de torres preconformados y otro sin torres modulares. En ambos casos, se debe planificar y llevar a cabo los procedimientos de montaje y desmontaje siguiendo la siguiente metodología: emplear plataformas horizontales de montaje y colocar los módulos de torres en posición horizontal a nivel del suelo, luego elevarlos y ubicarlos en su posición final, manteniendo la longitud completa (altura) del tramo correspondiente. Es esencial tener en cuenta que la implementación segura de estos procedimientos puede requerir el uso de sistemas anticaídas, en cuyo caso se proporcionarán instrucciones específicas en el manual del producto.

Durante la utilización, es importante seguir las siguientes medidas de seguridad: acceder a la zona de trabajo utilizando las áreas designadas específicamente para ese propósito, suspender las labores en caso de condiciones climáticas adversas como lluvia, nieve o vientos superiores a 65 km/h, evitar trabajar sobre plataformas sin protección o en niveles distintos, y no utilizar andamios de borriquetas u otros elementos auxiliares para alcanzar alturas en los niveles de trabajo.

Al proyectar las zonas de trabajo y circulación en una cimbra, es necesario considerar los siguientes parámetros de diseño:

En general, estas áreas deben tener un ancho mínimo de 60 cm en proyección horizontal, sin interrupciones a nivel del suelo. Además, deben presentar una resistencia y estabilidad suficientes para garantizar que el trabajo correspondiente se pueda realizar con la máxima seguridad.
Las zonas de trabajo deben construirse utilizando elementos metálicos u otros materiales resistentes. Asimismo, estas áreas deben incluir mecanismos de bloqueo para evitar movimientos involuntarios.
En el caso de que las zonas de trabajo estén compuestas por módulos estandarizados, es indispensable indicar de manera visible e indeleble la carga máxima permitida.
En los bordes, donde la caída sea mayor a 2 m, se debe instalar una barandilla metálica con una altura mínima de 90 cm, una barra intermedia y un rodapié de al menos 15 cm de altura, a menos que existan justificaciones razonables. La instalación de una barandilla puede no ser necesaria en bordes situados a menos de 20 cm de una pared o cualquier otro obstáculo que impida la caída. El diseño de la barandilla debe cumplir con las normas de seguridad vigentes.
Las superficies de trabajo deben ser principalmente horizontales. Solo se permite una inclinación de no más de 15º cuando sea necesario trabajar con cimbras inclinadas, siempre que la superficie sea lo suficientemente rugosa que impidan que tanto las personas como los materiales se deslicen.
Se debe procurar definir una zona de “gálibo” con una altura libre mínima de 190 cm y un ancho de 60 cm, sin obstrucciones, excepto en circunstancias específicas, que permita un paso sin problemas. Los elementos que se encuentren dentro de esta zona deben estar pintados con colores vivos y distintivos, y deben estar desprovistos de bordes cortantes, barras salientes y cualquier elemento que pueda representar un riesgo de lesiones al trabajar con cimbras.

Para garantizar la protección individual, es imperativo emplear los equipos de protección individual mencionados en el Plan de Seguridad y Salud de la obra. A modo orientativo, deben tenerse en cuenta las siguientes consideraciones:

Cada trabajador debe tomar medidas para salvaguardar su propia seguridad personal.
Es necesario usar ropa adecuada, como botas de seguridad con ataduras sin cordones sueltos y con protección para el tobillo. La ropa debe ser cómoda, ajustada, pero no holgada, resistente a rasgaduras y sin salientes o huecos que puedan representar un peligro de engancharse. Además, las mangas y las perneras deben tener bandas elásticas en los bordes para garantizar un ajuste adecuado. Se debe proporcionar ropa y calzado impermeables a cada trabajador según sea necesario.
El casco y los guantes son elementos obligatorios del equipo de seguridad. El casco adecuado es aquel que carece de visera y con barbuquejo, mientras que los guantes empleados deben adaptarse a la tarea específica en cuestión.
Cuando se trabaja más allá de la zona encofrada, plataformas de trabajo, pasillos u otras áreas protegidas, se debe utilizar un arnés de seguridad compuesto por un braguero con cabo de amarre y mosquetón. Preferiblemente, el arnés debe ser del tipo paracaidista y poseer un absorbedor de energía en el cordón de amarre.
Solo se deben llevar las herramientas esenciales necesarias para la tarea en cuestión, garantizando que las manos permanezcan libres. Es preferible llevar estas herramientas en un cinturón de herramientas o dispositivo similar, teniendo cuidado de proteger las manos contra posibles caídas o tropiezos.
En situaciones donde exista riesgo de proyección de partículas, polvo u otros materiales, se deben usar gafas de seguridad, pantallas de protección y mascarillas si es necesario.
Es fundamental poseer un conocimiento completo de las características específicas de la tarea y de cómo ejecutarla, tal como se describe en el Anejo de Operación.

Una vez suministrada la cimbra en la obra, se realizará un examen exhaustivo de los siguientes puntos y, según sea necesario, se tomarán las medidas correctivas apropiadas:

El personal con amplia experiencia o capacitación especializada se encargará del montaje de estas estructuras y poseerá un conocimiento completo de los peligros asociados con tales tareas.
Se implementarán medidas de protección durante las fases de montaje, uso y desmontaje para evitar la caída de personas u objetos, y el área se delimitará para prohibir la presencia o el paso de personas.
Todos los elementos de seguridad, como suelos y barandillas, deben fijarse de forma segura a la estructura de la cimbra, de tal manera que no puedan desprenderse, extraviarse, caerse o aflojarse inadvertidamente.
Todas las maniobras se ejecutarán de conformidad con las ubicaciones indicadas en el Anejo de Operación, empleando las herramientas necesarias y el personal designado, a menos que se determine una metodología alternativa en el sitio que no ponga en peligro la seguridad. Este enfoque alternativo debe recibir la aprobación del coordinador de seguridad y salud, así como de los proveedores de la cimbra, y se incorporará al anejo antes mencionado.
Las superficies de agarre, como los pasamanos, las asas, los cables, las cuerdas y las cadenas, deben estar desprovistas de astillas, bordes afilados o soldaduras que puedan provocar cortes.
En la cimbra se dispondrá de un botiquín para proporcionar primeros auxilios en caso de heridas cortantes, traumatismos, torceduras o fracturas, y se establecerá una comunicación por radio o teléfono con la enfermería u oficinas para solicitar asistencia médica.
Antes de comenzar el trabajo, los proveedores proporcionarán la información del Anejo de Operación, que incluirá la documentación del personal y las instrucciones del equipo. Además, se diseñará un plan de acción en caso de emergencia.

Referencias:

Fundación Agustín de Betancourt (2011). Sistemas de encofrado: análisis de soluciones técnicas y recomendaciones de buenas prácticas preventivas. Comunidad de Madrid, 130 pp. Enlace

Fernández, R.; Honrado, C. (2010). Estudio de las condiciones de trabajo en encofrado, hormigonado y desencofrado. Junta de Castilla y León, 68 pp. Enlace

OSALAN (2007). Guía práctica de encofrados. Instituto Vasco de Seguridad y Salud Laborales, 200 pp. Enlace

INSHT. Instituto Nacional de Seguridad e Higiene en el Trabajo. Colección de Legislación en materia de Prevención de Riesgos Laborales. Enlace

REAL DECRETO 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura. BOE nº 274 13-11-2004. Enlace

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El proyecto de una cimbra

Figura 1. Cimbra estandarizada. https://www.peri.es/productos/andamios/cimbras-y-torres-de-carga/peri-up-flex-shoring.html

La cimbra se define como un elemento estructural utilizado para sostener el hormigón durante su fraguado y adquisición de resistencia suficiente para soportar su propio peso, así como cargas temporales en situaciones provisionales, como el apuntalamiento de estructuras en condiciones transitorias. Para ello, antes de emplear cualquier tipo de cimbra en una obra, es necesario contar con un proyecto firmado por un técnico especializado en estructuras, indicando claramente su nombre, apellidos y titulación.

En el contexto de España, la Orden Circular 3/2006 establece las medidas de seguridad a adoptar en el uso de instalaciones y medios auxiliares de obra. Según esta normativa, es obligatorio que el proyecto específico completo de la cimbra sea redactado por un técnico titulado competente, con al menos 5 años de experiencia probada en estructuras, respaldada por un curriculum vitae firmado. Además, dicho proyecto debe ser visado por el colegio profesional correspondiente. Este documento debe incluirse como anejo en el Plan de Seguridad y Salud.

De acuerdo con la Orden FOM 3818/2007, que establece instrucciones complementarias para el empleo de elementos auxiliares en la construcción de puentes de carretera, el jefe de obra de la empresa contratista asume la responsabilidad de garantizar que el uso de los medios auxiliares durante la ejecución de la obra se realice de acuerdo con lo indicado en el proyecto y sus manuales correspondientes. Además, debe establecer los volúmenes y rendimientos que pueden lograrse en cada unidad, teniendo en cuenta las características del elemento auxiliar, de manera que se cumplan en todo momento las condiciones de seguridad estipuladas en el proyecto. Asimismo, es obligatorio que el contratista adjudicatario de la obra redacte un proyecto específico completo para la utilización de cualquier tipo de medio auxiliar en la construcción de un puente, el cual deberá ser visado por el Colegio Profesional correspondiente.

El alcance de la documentación del proyecto puede variar dependiendo de la complejidad o estandarización de la cimbra. Para ello se clasifican las cimbras en diferentes grupos o clases. Sin embargo, es importante destacar que los criterios de dimensionamiento, detalles y bases de cálculo utilizados para dimensionar cualquier tipo de cimbra no deben diferir de los que se aplican a otras estructuras metálicas según la normativa vigente.

El proyecto debe incluir, al menos, la siguiente información:

Una memoria descriptiva donde se detallen las instrucciones para el montaje y uso de las piezas. Esta descripción debe contener todos los datos necesarios para utilizar correctamente los materiales en todas las etapas del trabajo. También se deben indicar las posibles interferencias con el entorno, como líneas eléctricas u otros servicios, y cómo resolverlas. Además, se deben proporcionar recomendaciones para el montaje y desmontaje de la cimbra. En esta memoria descriptiva se deben incluir también los criterios de aceptación y rechazo de los materiales, como deformaciones o corrosión, así como las tolerancias permitidas para el montaje, los desplomes y las excentricidades. Es posible que parte de estas condiciones estén especificadas en un Pliego de Prescripciones Técnicas.
Los planos deben definir la disposición de los diferentes elementos de la cimbra. En caso de usar material estándar, es necesario adjuntar documentación gráfica correspondiente.
Se debe proporcionar un anejo de cálculo que justifique los elementos dispuestos. Se considerarán todas las hipótesis de cálculo más desfavorables previsibles durante el hormigonado y el movimiento de la cimbra, con el cálculo de las flechas de la cimbra en situación de hormigonado y las reacciones en apoyos. En el caso de utilizar material estándar, se puede realizar la justificación a través de ensayos, incluyendo la documentación de dichos ensayos, las condiciones en las que se llevaron a cabo y las especificaciones de uso que se deduzcan.
En el caso de cimbras autolanzables, lanzadores, u otros dispositivos similares, puede ser necesario proceder a una prueba de carga para validar el diseño y la fabricación, o para obtener datos precisos sobre las deformaciones. En el proyecto se deben indicar las diferentes posiciones de la prueba, así como las magnitudes de las deformaciones. También se debe incluir una historia cronológica de la utilización de la cimbra, con el resumen de las distintas reutilizaciones que ha tenido, especificando las características de los viaductos realizados (número de ellos, longitud, luces de los vanos y su número, secciones, pendientes, radios en planta, etc.).
Se deben establecer los requerimientos geotécnicos, especificando las presiones admisibles que el terreno debe soportar. Un técnico competente debe verificar que estas presiones sean adecuadas para el terreno en cuestión.

Os dejo a continuación una nota de servicio del Ministerio de Fomento sobre las instrucciones para la utilización de cimbras autolanzables (móviles) en la construcción de puentes de carretera.

Descargar (PDF, 162KB)

También os paso la Circular Nº 3/2006 sobre medidas a adoptar en materia de seguridad en el uso de instalaciones y medios auxiliares en obra, del Ministerio de Fomento.

Descargar (PDF, 741KB)

Asimismo, os paso la Orden FOM/3818/2007, de 10 de diciembre, por la que se dictan instrucciones complementarias para la utilización de elementos auxiliares de obra en la construcción de puentes de carretera.

Descargar (PDF, 92KB)

Referencias:

AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Conceptos básicos sobre proyectos de construcción

A continuación, presentaré algunos conceptos fundamentales relacionados con los proyectos de construcción. Es importante tener en cuenta que estas definiciones pueden variar en otros países o recibir nombres distintos. Además, en España, muchos de estos conceptos están específicamente vinculados a proyectos de ingeniería civil.

ESTUDIO PREVIO

Se trata de un trabajo que expone un problema específico, analiza su alcance, plantea los recursos y necesidades necesarios, así como sus características y circunstancias. Además, establece las consideraciones que permiten abordar las diversas soluciones posibles, haciendo hincapié principalmente en la viabilidad técnico-económica de dichas soluciones.

ANTEPROYECTO

Se trata de un conjunto ordenado de documentos cuya finalidad es proporcionar una orientación para la redacción de uno o varios proyectos. Estos documentos definen y determinan de manera precisa las características básicas, al mismo tiempo que justifican el tipo de solución a adoptar. El objetivo es asegurar que, en caso de que se desarrollen varios proyectos, sean coherentes entre sí y estén alineados con la concepción general del anteproyecto.

PROYECTO

Se trata de un conjunto ordenado de documentos que describen, definen, justifican, condicionan y valoran la realización de una obra material o un servicio. Su objetivo principal es producir un resultado útil. Estos documentos son el medio necesario e imprescindible para llevar a cabo la ejecución de la obra, de manera que el resultado final coincida con lo previsto al proyectarse.

OBRA COMPLETA

Todo proyecto debe constituir una obra completa, es decir, debe estar diseñado de manera que pueda ser entregado para su uso general sin perjuicio de ampliaciones posteriores. Para cumplir con este objetivo, el proyecto debe incluir todos y cada uno de los elementos necesarios para su utilización.

PROYECTISTA

Se refiere a una persona física con la titulación apropiada y suficiente, que se encarga de desarrollar la totalidad o una parte del proyecto y asume la responsabilidad de la labor realizada.

DIRECTOR DEL PROYECTO

Se trata de una persona física con la titulación adecuada y suficiente, que se encarga de la planificación, dirección, coordinación, supervisión y verificación del desarrollo del proyecto que se le ha asignado, asumiendo la responsabilidad exclusiva del mismo.

DIRECCIÓN FACULTATIVA O DIRECTOR DE LA OBRA

Se refiere a una persona física con la titulación adecuada y suficiente, que tiene la responsabilidad directa frente al promotor de garantizar la correcta ejecución de la obra. Su función principal es comprobar y supervisar el proceso de ejecución de la obra.

CONTRATISTA

Se trata de la parte contratante que asume la responsabilidad de llevar a cabo la ejecución de la obra planificada, siguiendo las condiciones estipuladas en el contrato de ejecución de obra o escritura correspondiente.

REPRESENTANTE DEL CONTRATISTA

Se trata de una persona específicamente designada por el contratista para actuar como su representante durante todo el proceso de ejecución de la obra. Su función principal es mantener una comunicación constante con la dirección facultativa y el promotor en todos los aspectos relacionados con la obra.

CONSTRUCTOR

Se trata de una persona física o una empresa constructora designada por el contratista para llevar a cabo la ejecución de la obra, siguiendo el proyecto redactado y las condiciones establecidas en el contrato de ejecución.

JEFE DE OBRA

Se trata de un profesional con conocimientos prácticos y técnicos en obras, designado por el constructor para llevar a cabo la ejecución de la obra. Esta persona asume la responsabilidad de garantizar la correcta ejecución de la obra, siguiendo el proyecto y las instrucciones proporcionadas por escrito por la dirección facultativa. En algunos casos, puede requerirse una titulación adecuada acorde al tipo de obra que se va a ejecutar.

PERSONAL NO OPERARIO

Se refiere a aquellos que no participan directamente en la ejecución de las distintas unidades de obra. Esto incluye funciones como jefe de obra, ayudantes, encargados, capataces, almaceneros, listeros, vigilantes, topógrafos, delineantes, personal administrativo, entre otros.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Incertidumbres en la estimación de los costes de un proyecto

A pesar de los esfuerzos por realizar un presupuesto preciso, sigue siendo una estimación en condiciones de incertidumbre. Los proyectos únicos están expuestos a riesgos en múltiples aspectos, como su programación y costos.

Las causas de la incertidumbre en los costos del proyecto son diversas e incluyen problemas de escala de precios, discrepancias entre los recursos necesarios y los proyectados, variaciones en las estimaciones de tiempo para actividades y cambios en los requisitos del proyecto.

Estos cambios pueden tener diversas causas, como suposiciones incorrectas del estimador, un mayor conocimiento del comportamiento del proyecto por parte del estimador o el promotor, o modificaciones en las bases legales en las que se realizó la estimación.

Para afrontar esta situación, un gestor de proyectos competente debe anticiparse y tomar medidas adecuadas, incluyendo planes de contingencia en caso de que algunos supuestos del proyecto no se cumplan. Una estrategia eficaz es implementar un enfoque para gestionar el riesgo.

En general, la gestión del riesgo abarca tres áreas: identificación, análisis y respuesta. La identificación implica examinar todas las posibles fuentes de riesgo en el proyecto. El análisis consiste en evaluar el impacto de decisiones mediante la asignación de distribuciones probabilísticas a los resultados. La respuesta implica decidir qué riesgos prepararse, cuáles ignorar y cuáles mantener como potenciales.

Existen diversas metodologías para estimar la probabilidad de cumplir un presupuesto específico. Una de ellas es la simulación, que proporciona información sobre el rango y la distribución de los costos del proyecto. Para ello, es necesario establecer valores pesimistas, optimistas y más probables para cada partida. El valor optimista se alcanza o se supera solo en el 1% o menos de los casos. El valor pesimista se alcanza o se supera solo en el 1% o menos de los casos. Por último, el valor más probable o realista representa la moda de la distribución de los datos.

De esta forma, al igual que se haría en el caso del uso de la distribución Beta para el caso del PERT en la programación de proyectos. Concretamente, el coste medio se obtiene como la sexta parte de la suma del valor optimista, el pesimista y cuatro veces el más probable. De manera análoga, la desviación típica del coste de la partida correspondería a la sexta parte de la diferencia entre el coste pesimista y el optimista. El valor utilizado como cociente en este cálculo de la desviación típica está determinado por el intervalo de confianza deseado.

Las ponderaciones empleadas se fundamentan en una aproximación de la distribución de probabilidades denominada Beta. La elección de esta distribución es arbitraria y no se basa en datos empíricos. Se opta por ella debido a que es una distribución unimodal, no necesariamente simétrica, con extremos finitos y no negativos.

Si se cuenta con un número suficiente de partidas y se asume que el coste de cada una es estadísticamente independiente de las demás, se puede aplicar el Teorema Central del Límite. Esto permite aproximar la distribución del coste total del proyecto a una distribución normal, con la suma de las medias de los costes de cada partida como su media y la suma de las varianzas de cada partida como su varianza. Con la media y la desviación típica de la distribución normal, es posible calcular la probabilidad de cumplir con un presupuesto determinado.

Esta metodología se aplica con el propósito de superar la imprecisión de un problema estocástico, simplificándolo a uno determinístico mediante un cálculo simplificado. En lugar de considerar el coste total de la obra, se sustituye por la suma de las medias de todos los costes. Así, el coste se trata como una variable aleatoria y se introduce un enfoque probabilístico para su determinación, lo cual refleja mejor la realidad. Sin embargo, para que este enfoque sea válido, deben cumplirse las condiciones necesarias para aplicar el teorema central del límite.

A continuación os dejo un ejercicio completamente resuelto que, espero, os sea de interés. Este tipo de problemas forma parte del Curso de gestión de costes y producción de la maquinaria empleada en la construcción. Para los interesados, os dejo este enlace: https://ingeoexpert.com/cursos/curso-de-gestion-de-costes-y-produccion-de-la-maquinaria-empleada-en-la-construccion/

Descargar (PDF, 354KB)

Referencias:

YEPES, V.; MARTÍ, J.V.; GONZÁLEZ-VIDOSA, F.; ALCALÁ, J. (2012). Técnicas de planificación y control de obras. Editorial de la Universitat Politècnica de València. Ref. 189. Valencia, 94 pp.

Cursos:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Consideraciones sobre los conceptos que debe contener el pliego de condiciones de un proyecto

Para garantizar que las relaciones entre la propiedad y el constructor queden bien definidas en el contrato de adjudicación de un proyecto, es esencial que el pliego de condiciones contenga ciertos conceptos clave. Estos conceptos deben ser cuidadosamente considerados y elaborados de manera clara y precisa. De esta forma, se podrá asegurar que tanto la propiedad como el constructor tengan una comprensión compartida de los términos y condiciones del contrato. Por lo tanto, es importante prestar atención a los detalles y asegurarse de que todas las especificaciones estén claramente definidas en el pliego de condiciones antes de proceder con la adjudicación de la obra.

El proceso de ejecución de obras implica considerar diversas variables que afectan a la construcción. Cada proyecto es único y se adapta a diferentes necesidades, recursos y ubicaciones. Estas características influyen en la programación, los equipos y el costo de la obra. Si la construcción se lleva a cabo mediante un contrato entre la propiedad y un constructor, la complejidad aumenta, pues puede afectar directamente la relación entre ambas partes. Por lo tanto, es fundamental que el proyectista considere estos factores al planificar y diseñar el proyecto para asegurar el éxito de la ejecución y evitar conflictos entre la propiedad y el constructor.

Para garantizar la integridad del proyecto, es relevante que el pliego de condiciones incluya aspectos técnicos y establezca relaciones claras entre la dirección de obra y el constructor. La dirección de obra es responsable ante la propiedad de que la obra se ejecute según lo planificado. Por lo tanto, estas condiciones deben reflejarse en un capítulo independiente del pliego, denominado “disposiciones generales”, pues no son parte de la normativa obligatoria ni de la descripción de la obra, materiales, ejecución o medición y pago. Estas disposiciones generales son fundamentales para asegurar una correcta ejecución de la obra.

Cuando se trata de un proyecto para la Administración Pública, el Pliego de Cláusulas Administrativas Generales para la Contratación de Obras del Estado establece muchos de los conceptos necesarios. Sin embargo, el proyectista debe mencionarlos igualmente. En proyectos para propiedades privadas, el proyectista debe redactar un articulado que regule las relaciones entre propiedad y contratista, sin abordar los temas económicos, que deben figurar en el contrato. Al incluir estos aspectos en el pliego de condiciones, el proyectista trata de garantizar la correcta ejecución de la obra, establecer las relaciones entre dirección de obra y constructor, y definir la calidad y cantidad de los materiales.

Para lograr los objetivos mencionados, es importante que el proyectista incluya ciertos aspectos en el pliego de condiciones de su proyecto. Esto facilitará que el licitador conozca las exigencias que se le requerirán en la ejecución de la obra, lo que le permitirá evaluar el coste y evitar alegar ignorancia en caso de ser adjudicado. Además, la propiedad podrá planificar la inversión complementaria al coste de construcción, mientras que los aspectos técnicos del proyecto se mantienen en el contrato de ejecución de la obra. Es relevante destacar que la propiedad puede modificar los aspectos económicos que considere necesarios.

La inclusión de los aspectos que se detallan a continuación por parte del proyectista en el pliego de condiciones de su proyecto permitirá reducir las discusiones y malentendidos durante la ejecución de la obra, y regular las relaciones entre la propiedad, el director de obra y el contratista, evitando costes y retrasos innecesarios. Estos aspectos están contemplados en el Pliego de Cláusulas Administrativas Generales para la Contratación de Obras del Estado y las Condiciones de los Contratos Internacionales para Obras de Ingeniería Civil.

ASPECTOS GENERALES

La dirección de obra
El contratista adjudicatario
Obligaciones y responsabilidades del contratista
Clasificación del contratista
Cesión y subcontratación de la obra
Residencia del contratista
Oficina de obra del contratista
Personal del contratista para la ejecución
Inspección del emplazamiento de las obras
Libro de órdenes y correspondencia
Gastos por cuenta del contratista
Indemnizaciones al contratista por causas de fuerza mayor
Utilización de bienes que aparezcan durante la ejecución
Objetos hallados en las obras
Uso temporal de bienes de la propiedad
Inscripciones en las obras
Libre acceso a la propiedad en la obra
Plazo de ejecución
Prelación de los documentos del proyecto

ASPECTOS PREVIOS AL INICIO DE LAS OBRAS

Licencias y permisos
Ocupación de terrenos y su vigilancia
Accesos a la obra y tráfico
Servidumbres
Señalización de la obra
Canteras y procedencia de materiales (puede ser incluido en el capítulo correspondiente a materiales)
Vertederos y zonas de préstamos (ídem)
Fuentes de energía
Almacenes y edificaciones auxiliares de obra
Equipos e instalaciones auxiliares (puede incluirse en el capítulo ejecución de las obras)
Replanteo de la obra
Modificaciones en el proyecto como consecuencia del replanteo
Aportación de equipo, instalaciones y maquinaria necesarias para la ejecución (puede incluirse en el capítulo ejecución)
Programa de trabajos del contratista
Plan de seguridad y salud (puede hacerse en el estudio de seguridad y salud)
Medidas para evitación de contaminaciones
Orden de inicio de las obras

ASPECTOS DURANTE LA EJECUCIÓN DE LAS OBRAS

Inspección y vigilancia
Subcontratista de partes de obra
Protecciones en la obra
Protección de tráfico y propiedades contiguas
Conservación durante la ejecución
Trabajos ocultos
Reparaciones u obras de urgente ejecución
Obras defectuosas e incompletas (pueden incluirse en el capítulo Medición y Abono)
Modificaciones de obra en relación con el proyecto
Precios contradictorios
Variaciones en el plazo de ejecución consecuencia de las modificaciones
Suspensión temporal de las obras
Mejorar propuestas por el contratista
Modificaciones no autorizadas
Incumplimiento del programa de trabajos
Valoraciones periódicas de obra ejecutada (puede incluirse en el capítulo Medición y Abono)
Revisión de precios
Notificación de terminación de obra

ASPECTOS SUBSIGUIENTES A LA TERMINACIÓN DE LA OBRA

Acta de recepción provisional
Liquidación provisional
Periodo de garantía
Conservación durante el periodo de garantía
Vicios ocultos
Recepción definitiva
Liquidación definitiva

Os dejo un vídeo explicativo, editado por la Univesitat Politècnica de València que, espero, os sea de interés.

REFERENCIAS:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES-BELLVER, V.J.; ALCALÁ, J.; YEPES, V. (2022). Study of solutions for the design of a footbridge based on a hierarchical analytical process. 26th International Congress on Project Management and Engineering, AEIPRO, 5-8 de julio, Terrassa (Spain), pp. 512-524.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Consideraciones sobre el estudio de soluciones de un proyecto

El organismo promotor de un proyecto es el responsable de la financiación de una obra, sus gastos operativos y la comercialización de productos. Es el promotor quien debe considerar estos factores en función de los resultados del estudio técnico-económico previo, crucial para decidir si la realización del proyecto cumplirá con sus objetivos. Por lo tanto, el proyectista debe centrarse, cuando redacta un proyecto, en la implementación y ejecución eficiente de la obra de acuerdo con su finalidad y forma de explotación. Para ello, es fundamental que se realice un análisis detallado de viabilidad antes de redactar el proyecto para asegurarse de que se alcanzan los objetivos establecidos.

Es responsabilidad del proyectista considerar el problema en su totalidad y proponer múltiples soluciones, eligiendo la más adecuada con justificación. Por lo tanto, es fundamental que el estudio de soluciones sea fiable para garantizar la calidad del proyecto y minimizar las desviaciones entre la idea inicial del promotor y la realidad. En este proceso, el proyectista debe aprovechar su conocimiento técnico y creatividad, considerando los objetivos del proyecto, necesidades, recursos y medios disponibles. Este enfoque asegura el éxito del proyecto y satisface los requisitos del promotor.

El estudio de soluciones implica que el proyectista considere todas las posibilidades y las desarrolle de manera breve pero fundamentada, estableciendo un criterio de comparación. El objetivo es encontrar la solución óptima en términos técnicos, de coste y plazo de ejecución, así como en la facilidad y menor coste de conservación de la obra, mediante una evaluación uniforme de las ventajas e inconvenientes de cada opción. Es importante que se evalúen todas las posibilidades de manera exhaustiva para determinar la mejor solución.

Los factores a considerar dependen de la naturaleza del proyecto, entre ellos: ubicación, topografía, geología, estudios previos y específicos, necesidades, recursos, limitaciones, impacto ambiental, estética, servidumbres, accesos y circulación interior, suministros, evacuación de aguas residuales, tipología estructural, materiales, vida útil, fraccionamiento y proceso constructivo. También se debe considerar el coste de la obra, el terreno, las obras auxiliares y la reposición de servidumbres, así como la facilidad y coste de la conservación.

Considerando la importancia de la ubicación, la funcionalidad y la tipología estructural en la toma de decisiones del proyectista, resulta apropiado distinguir entre diferentes términos según la opción que se considere. Así, se sugiere usar “alternativa” cuando se trata de la ubicación, “solución” cuando se refiere a la funcionalidad y “variante” cuando se aborda la tipología estructural o aspecto estético del conjunto o de alguna de sus partes. De esta forma, se establece una clasificación clara y precisa que permite abordar cada aspecto de manera adecuada.

Para clarificar las denominaciones mencionadas, se debe considerar que una alternativa puede desencadenar múltiples soluciones y, a su vez, cada una de ellas puede dar lugar a diversas variantes. Si la ubicación está predefinida o es única, se puede utilizar la denominación “solución” en lugar de “alternativa”, y la de “variante” en lugar de “solución”. En este caso, “alternativa” se reservaría para otras variables que generen posibilidades adicionales.

En la memoria del proyecto, el autor debe resumir cada opción considerada, incluyendo las bases del proceso y razonamiento empleado para su establecimiento, una descripción de las obras, su coste estimado y su plazo de ejecución. En los anejos correspondientes, se justificarán los aspectos mencionados en la memoria, incluyendo los cálculos, el proceso constructivo y el plan de obra, la relación de precios y el presupuesto orientativo para cada opción. Además, es importante incluir esquemas, croquis o dibujos que representen gráficamente la obra y reflejar los materiales previstos. En el anejo también se incluirá un resumen de las características principales de cada opción estudiada, así como sus ventajas e inconvenientes. Este resumen justificará la elección de la solución más idónea, que puede ser incluida en el mismo anejo o en un anejo independiente.

REFERENCIAS:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El contrato de construcción de una obra

Para llevar a cabo cualquier actividad comercial o negocio, es imprescindible establecer un contrato. Tanto las entidades públicas como las privadas, que no cuentan con las capacidades, medios y procedimientos internos necesarios para construir, mantener, reparar o demoler infraestructuras, deberán contratar a terceros para realizar estas tareas, incluyendo su diseño y ejecución. Por lo tanto, un contrato de construcción se puede definir como un acuerdo legal entre dos partes que establece derechos y obligaciones, que se pueden hacer cumplir en los tribunales si es necesario. Para que un contrato de obra sea realmente efectivo, deben converger tres elementos que son fundamentales, el técnico, el administrativo y el jurídico. Debe manifestarse en términos de corresponsabilidades, que es lo que define la relación entre las partes implicadas.

Tradicionalmente, un contrato de obras involucra a dos partes: el promotor que desea construir, reparar o demoler la infraestructura y tiene los medios y métodos para pagar por ello; y el contratista (o empresa constructora adjudicataria) que posee los medios y métodos para construir la infraestructura por un precio acordado. No obstante, actualmente se aplican procedimientos de contratación alternativos que dependen de los agentes intervinientes. Entre ellos se pueden mencionar la contratación por lotes, el concurso de proyecto y obra, concesiones administrativas, dirección integrada de proyectos (o “project management”) y contratación llave en mano.

La base fundamental de cualquier relación contractual es el contrato en sí mismo. La oferta presentada por la empresa adjudicataria es considerada vinculante, pero antes de proceder a su formalización, es necesario enviar una carta de confirmación de la adjudicación del contrato a la empresa constructora seleccionada. Para que dicha adjudicación sea efectiva, debe ser formalizada mediante la firma del contrato. Desde un punto de vista legal, el contrato formal es un documento que vincula a dos partes: el promotor y el contratista, y debe contener la siguiente información esencial:

Los nombres y filiación del promotor y del contratista.
La fecha en que se firma el contrato.
La ubicación y naturaleza de los trabajos a ejecutar.
El presupuesto de adjudicación.
Los documentos contractuales, que incluyen la oferta presentada (junto con el programa de trabajos propuesto), los planos, el pliego de prescripciones técnicas particulares y los cuadros de precios.

Además de los datos básicos que deben incluirse en un contrato de ejecución de obra, las partes pueden añadir todos los detalles que consideren necesarios para dejar claros los términos del acuerdo. Esto puede incluir información sobre la obra en cuestión, así como las obligaciones y derechos de cada parte, los riesgos o situaciones especiales que pudieran presentarse, y la manera en que se deberán abordar y resolver dichas situaciones.

Al igual que ocurre con otros elementos de los documentos contractuales, existen formatos estándar disponibles, preparados por los promotores públicos, que pueden aplicarse a distintos tipos de documentos contractuales. Si alguna de las partes introduce enmiendas a las cláusulas del contrato, ambas deben estar de acuerdo con dichas modificaciones.

Existen dos tipos de contratos de obras: públicos y privados. En el caso de los contratos celebrados por las administraciones públicas, se deben ajustar a las disposiciones de la Ley 9/2017 de Contratos del Sector Público y su reglamentación correspondiente, que se basa en las Directivas del Parlamento Europeo y del Consejo 2014/23/UE y 2014/24/UE. La mayoría de los contratos de ingeniería civil se enmarcan en esta categoría debido a que los promotores suelen ser administraciones públicas. Por otro lado, en el sector privado, la contratación de obras se rige por el derecho civil y mercantil, y la mayoría de los contratos de edificación son privados debido a la naturaleza del promotor. A diferencia de los contratos administrativos, este tipo de contrato no requiere formalidades específicas y puede ser un intercambio de cartas entre las partes o incluso un acuerdo verbal. Sin embargo, para evitar posibles disputas en el futuro, es recomendable que incluso las obras más sencillas se formalicen mediante un contrato escrito.

Cuando un promotor necesita acordar la construcción de infraestructuras, existen cuatro enfoques posibles, independientemente del tipo de contrato:

Construcción por medios propios de la organización, ya sea una empresa privada o una administración pública.
Designación directa de una empresa constructora, aunque este procedimiento no es posible en la contratación administrativa, salvo en casos excepcionales.
Invitación a un número limitado de empresas constructoras, lo que equivale al “negociado” o “restringido” según los condicionantes, en la contratación administrativa.
Licitación del contrato mediante la publicidad adecuada, denominado “abierto” en la contratación administrativa.

Una administración pública puede referirse al Estado, a la Comunidad Autónoma, a la Diputación o al Ayuntamiento correspondiente, así como a organizaciones o entidades reguladas por la contratación pública. Cuando una administración pública realiza una contratación o intervienen fondos públicos, se aplican criterios de publicidad y libre concurrencia empresarial para garantizar la transparencia, objetividad e imparcialidad del proceso. Estos criterios se encuentran establecidos en la Ley 9/2017, por la que se transponen al ordenamiento jurídico español las Directivas del Parlamento Europeo y del Consejo 2014/23/UE y 2014/24/UE.

Os paso algunos vídeos explicativos al respecto del contrato de obra de construcción.

Referencias:

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES, V. (2008). Site Setup and Planning, in Pellicer, E. et al.: Construction Management. Construction Managers’ Library Leonardo da Vinci: PL/06/B/F/PP/174014. Ed. Warsaw University of Technology, pp. 102-114. ISBN: 83-89780-48-8.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.;

Estudio de soluciones para el proyecto de una pasarela basado en un proceso analítico jerárquico

Durante los días 5-8 de julio de 2022 se celebró en Terrasa (Spain) el 26th International Congress on Project Management and Engineering AEIPRO 2022. Fue una buena oportunidad para debatir y conocer propuestas sobre dirección e ingeniería de proyectos. Nuestro grupo de investigación, dentro del proyecto de investigación HYDELIFE, presentó varias comunicaciones.

A continuación os paso una relacionada con el estudio de soluciones para el proyecto de una pasarela basado en un proceso analítico jerárquico (AHP).

Referencia:

Os dejo un vídeo de la presentación realizada y la comunicación completa. Espero que os sean de interés.

Descargar (PDF, 1.16MB)

Conferencia en el JSAEE 2022: Diseño y mantenimiento sostenible de estructuras y puentes considerando su ciclo de vida

Con motivo de la celebración del XXXIX Congreso Sudamericano de Ingeniería Estructural JSAEE 2022, fui invitado a impartir una conferencia denominada “Diseño y mantenimiento sostenible de estructuras y puentes considerando su ciclo de vida“. En esta conferencia explico lo que está realizando nuestro grupo de investigación con proyectos como DIMALIFE y HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València. Espero que os sea de interés.

La conferencia del profesor Víctor Yepes aborda la integración de la sostenibilidad en el diseño y mantenimiento de estructuras y puentes, enfatizando la necesidad de considerar todo el ciclo de vida. Yepes, catedrático en Ingeniería de la Construcción en la Universitat Politècnica de València, argumenta que se requiere un cambio de paradigma respecto a las prácticas tradicionales. Destaca la importancia económica, social y ambiental del sector de la construcción y presenta la optimización, especialmente a través de la Inteligencia Artificial (IA) y las metaheurísticas, como una herramienta clave para lograr diseños más eficientes y sostenibles. Explora la complejidad de la optimización combinatoria en ingeniería estructural y las limitaciones de los métodos de resolución exactos. Presenta la optimización multiobjetivo y la frontera de Pareto como herramientas para evaluar soluciones que consideran múltiples criterios (coste, sostenibilidad, fiabilidad, etc.). Introduce el concepto de metamodelos y Smart Data como alternativas para optimizar con menos datos y recursos computacionales. Finalmente, enfatiza la necesidad de integrar el análisis del ciclo de vida y la toma de decisiones multicriterio para una gestión sostenible de los activos, señalando los desafíos en la evaluación social y la variabilidad.

Glosario de términos clave:

Sostenibilidad: En el contexto de la ingeniería, se refiere a la capacidad de diseñar, construir y mantener estructuras de manera que se satisfagan las necesidades actuales sin comprometer la capacidad de las futuras generaciones para satisfacer sus propias necesidades, considerando dimensiones económicas, sociales y ambientales.
Ciclo de Vida (Life Cycle): El período completo desde la concepción de una estructura hasta su demolición y disposición final, incluyendo diseño, construcción, uso, mantenimiento, reparación y fin de vida útil.
Optimización: Proceso de encontrar la mejor solución posible a un problema, generalmente minimizando o maximizando una función objetivo (como coste, emisiones, etc.) sujeto a un conjunto de restricciones (como requisitos estructurales o geométricos).
Inteligencia Artificial (IA): Sistemas informáticos diseñados para realizar tareas que normalmente requieren inteligencia humana, como aprendizaje, resolución de problemas y toma de decisiones.
Metaheurística: Algoritmo o técnica que guía un proceso de búsqueda para encontrar soluciones aproximadamente óptimas a problemas complejos, a menudo inspirados en procesos naturales o biológicos (ej: algoritmos genéticos).
Optimización Combinatoria: Tipo de optimización donde las variables de decisión son discretas (toman valores de un conjunto finito), lo que a menudo resulta en un gran número de posibles soluciones.
Función Objetivo: La medida de rendimiento o criterio que se busca optimizar en un problema de optimización (ej: minimizar coste, maximizar durabilidad).
Restricciones: Condiciones o limitaciones que deben cumplirse en un problema de optimización (ej: límites de deformación, resistencia mínima).
Frontera de Pareto: En optimización multiobjetivo, es el conjunto de soluciones óptimas no dominadas, donde no es posible mejorar un objetivo sin empeorar al menos otro.
Metamodelo (o Modelo Subrogado): Un modelo simplificado (a menudo una función matemática o un modelo de aprendizaje automático) que aproxima la relación entre las variables de entrada y salida de un modelo más complejo, utilizado para acelerar la optimización o el análisis.
Smart Data: En contraste con Big Data, se refiere a la extracción de información útil y patrones a partir de conjuntos de datos más pequeños o selectivos, a menudo utilizando técnicas estadísticas o de modelado avanzado (como Kriging).
Análisis del Ciclo de Vida (ACV o LCA): Metodología para evaluar los impactos ambientales, sociales y económicos asociados con todas las etapas del ciclo de vida de un producto o servicio.
Toma de Decisión Multicriterio (MCDM): Conjunto de técnicas para evaluar y seleccionar entre alternativas que involucran múltiples criterios de evaluación, a menudo contrapuestos.
Gestión de Activos: En el contexto de infraestructuras, es el enfoque sistemático y estratégico para gestionar el ciclo de vida completo de los activos (como puentes o carreteras) con el objetivo de optimizar su rendimiento, coste y riesgo.
Fiabilidad: La probabilidad de que una estructura cumpla con sus requisitos de rendimiento bajo condiciones específicas durante un período de tiempo determinado.
Gemelo Digital (Digital Twin): Una representación virtual de una estructura o sistema físico que se actualiza con datos en tiempo real de sensores, permitiendo monitorización, análisis y predicción de su comportamiento a lo largo del tiempo.
