El reciclado de firmes in situ con cemento constituye una técnica de rehabilitación que consiste en transformar el firme deteriorado tomando como fuente de suministro de áridos la propia carretera. Es una técnica sostenible, puesto que podría evitar, según el IECA, la extracción de unas 800.000 t de áridos. El procedimiento constructivo consiste en disgregar el firme existente en la profundidad requerida, mezclar el material resultante con cemento y agua y compactar la mezcla a la densidad adecuada. Con ello se consigue un firme en conjunto mucho más duradero, con menor susceptibilidad al agua y mayor resistencia a la fatiga. Aquí os dejo un enlace para descargaros la Guía Técnica de IECA sobre reciclado de firmes in situ.
¿Cómo se hace?, pues aquí tienes un didáctico vídeo sobre estabilización de suelos con cemento, procedente de la sección de vídeos de IECA. Espero que os guste.
La fracturación de un macizo rocoso se define por el número, espaciado y condiciones de las discontinuidades que presenta, cualquiera que sea su origen y clase. El grado de fracturación se suele expresar mediante el índice RQD (Rock Quality Designation), que representa la relación entre la suma de las longitudes de los fragmentos de testigo mayores de 10 cm y la longitud total del tramo considerado. Este índice fue desarrollado por D. U. Deere entre 1963 y 1967, en principio, para rocas ígneas.
Para estimar el RQD solo se consideran los fragmentos o trozos de testigo de material fresco, excluyéndose los que presentan un grado de alteración importante. La medida de este índice se realiza en cada maniobra de sondeo o en cada cambio litológico, siendo recomendable que la longitud de maniobra no exceda de 1,5 m. Además, el diámetro mínimo de los testigos debe ser de 48 mm.
Se puede decir que un RQD inferior a 25 indica un macizo rocoso de muy mala calidad, mientras que de 90 a 100, indica una calidad muy buena. Una calidad media en relación con la fracturación podría situarse entre 50 y 75.
Aunque este índice es muy utilizado, hay que tener en cuenta que no tiene en cuenta aspectos tan relevantes como la orientación del sondeo, separación, rellenos y demás condiciones de las discontinuidades, por lo que no es suficiente para describir completamente las características de la fracturación de un macizo rocoso.
Si no se dispone de datos de sondeos, el RQD aproximado puede estimarse por medio de la siguiente fórmula:
RQD ≈ 115 – 3,3 Jv
donde Jv es el número de fracturas observado por metro cúbico de roca.
Os recomiendo el artículo de Enrique Montalar acerca de este índice. Recojo las referencias de dicho artículo.
Uno de los objetivos del proyecto DIMALIFE es la obtención de procedimientos novedosos y rápidos para optimizar estructuras mediante metamodelos. Los algoritmos heurísticos siguen un proceso inteligente en el que se modifican las variables de diseño con el fin de optimizar la función objetivo y verificar las restricciones. Metodologías como la optimización del diseño basada en metamodelos, como es el caso del método Kriging, proporcionan una superficie de respuesta de la muestra que puede ser optimizada.
A continuación os dejo una comunicación que presentamos en el pasado congreso IALCCE 2018 en Gante (Bélgica) sobre la optimización de una pasarela hiperestática de sección en cajón de hormigón postesado. En este trabajo, la optimización heurística convencional y la optimización heurística basada en kriging se aplican al mismo estudio de caso. En este caso se trata de una pasarela peatonal continua de vigas de cajón. La comparación muestra las ventajas y desventajas de ambas metodologías. Espero que os sea de interés.
ABSTRACT:
The structural optimization aims to determine the best solutions for the project objectives while guaranteeing the structural constraints. The heuristic algorithms follow an intelligent process in which the design variables are modified for the purpose of optimizing the objective function and verify the constraints. Methodologies like metamodel-based design optimization or surrogate-based optimization carry out a pseudo optimization applicable to structures. The kriging method provides a response surface from the sample that can be optimized. In this paper, conventional heuristic optimization and kriging-based heuristic optimization are applied to the same case study. This case involves a continuous box-girder pedestrian bridge. The comparison of the methodologies shows the advantages and disadvantages of both methodologies. Furthermore, a major compression of both processes gain a better understanding of the methods and the most suitable cases.
REFERENCE:
PENADÉS-PLÀ, V.; GARCÍA-SEGURA, T.; YEPES, V.; MARTÍ, J.V. (2018). Kriging-based heuristic optimization of a continuous concrete box-girger pedestrian bridge. Sixth International Symposium on Life-Cycle Civil Engineering (IALCCE 2018), Ganth (Belgium), October 2018, pp. 2753-2759. ISBN: 9781138626331
Mathematics (ISSN 2227-7390) is a peer-reviewed open access journal which provides an advanced forum for studies related to mathematics, and is published monthly online by MDPI.
Rapid publication: manuscripts are peer-reviewed and a first decision provided to authors approximately 21.7 days after submission; acceptance to publication is undertaken in 5.3 days (median values for papers published in this journal in the second half of 2018).
Recognition of reviewers: reviewers who provide timely, thorough peer-review reports receive vouchers entitling them to a discount on the APC of their next publication in any MDPI journal, in appreciation of the work done.
Deadline for manuscript submissions: 29 February 2020.
Special Issue Editors
Guest Editor
Prof. Víctor Yepes
Universitat Politècnica de València, Spain Website | E-Mail Interests: multiobjective optimization; structures optimization; lifecycle assessment; social sustainability of infrastructures; reliability-based maintenance optimization; optimization and decision-making under uncertainty
Guest Editor
Prof. José M. Moreno-Jiménez
Universidad de Zaragoza Website | E-Mail Interests: multicriteria decision making; environmental selection; strategic planning; knowledge management; evaluation of systems; logistics and public decision making (e-government, e-participation, e-democracy and e-cognocracy)
Special Issue Information
Dear Colleagues,
In the current context of the electronic governance of society, both administrations and citizens are demanding greater participation of all the actors involved in the decision-making process relative to the governance of society. In addition, the design, planning, and operations management rely on mathematical models, the complexity of which depends on the detail of models and complexity/characteristics of the problem they represent. Unfortunately, decision-making by humans is often suboptimal in ways that can be reliably predicted. Furthermore, the process industry seeks not only to minimize cost, but also to minimize adverse environmental and social impacts. On the other hand, in order to give an appropriate response to the new challenges raised, the decision-making process can be done by applying different methods and tools, as well as using different objectives. In real-life problems, the formulation of decision-making problems and application of optimization techniques to support decisions is particularly complex, and a wide range of optimization techniques and methodologies are used to minimize risks or improve quality in making concomitant decisions. In addition, a sensitivity analysis should be done to validate/analyze the influence of uncertainty regarding decision-making.
Prof. Víctor Yepes
Prof. José Moreno-Jiménez Guest Editors
Manuscript Submission Information
Manuscripts should be submitted online at www.mdpi.com by registering and logging in to this website. Once you are registered, click here to go to the submission form. Manuscripts can be submitted until the deadline. All papers will be peer-reviewed. Accepted papers will be published continuously in the journal (as soon as accepted) and will be listed together on the special issue website. Research articles, review articles as well as short communications are invited. For planned papers, a title and short abstract (about 100 words) can be sent to the Editorial Office for announcement on this website.
Submitted manuscripts should not have been published previously, nor be under consideration for publication elsewhere (except conference proceedings papers). All manuscripts are thoroughly refereed through a single-blind peer-review process. A guide for authors and other relevant information for submission of manuscripts is available on the Instructions for Authors page. Mathematics is an international peer-reviewed open access monthly journal published by MDPI.
La potencia de un motor se define como el trabajo realizado por unidad de tiempo. Existen diversas unidades para medirla, aunque la aceptada por el sistema internacional de unidades es el vatio (W). Sin embargo, pese a no pertenecer al sistema métrico, se sigue utilizando en muchos países de influencia anglosajona el caballo de potencia, especialmente para referirse a la potencia de los motores, tanto de combustión interna como eléctricos. Su magnitud es similar al caballo de vapor, pero no exactamente equivalente. Sin embargo, a veces hay confusión en estos términos.
El caballo de vapor alemán CV o PS (metric horsepower) se define como el trabajo de 75 kilográmetros por segundo. Equivale a 735.49875 W.
El caballo de vapor inglés HP (mechanical horsepower) equivale a 550 pies por libra y por segundo, lo cual corresponde aproximadamente a 1.013849 CV y 745.685 W.
El caballo de potencia (o de fuerza) es una unidad que fue propuesta a finales del siglo XVIII por el ingeniero escocés James Watt, quien mejoró, diseñó y construyó máquinas de vapor, además de promover el uso de estas en variadas aplicaciones. Watt propuso esta unidad para expresar la potencia que podía desarrollar la novedosa máquina de vapor (en su época), con respecto a la potencia que desarrollaban los caballos. Estos animales eran las “máquinas” de trabajo que se usaban ampliamente para mover molinos, levantar cargas, mover carruajes y muchas otras actividades. Luego de varios experimentos y aproximaciones de cómo medir y expresar la potencia de los caballos, James Watt estimó que un caballo podía levantar 330 libras-fuerza de peso a una altura de 100 pies en un minuto.
Os dejo un vídeo explicativo que espero te guste.
Referencias:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

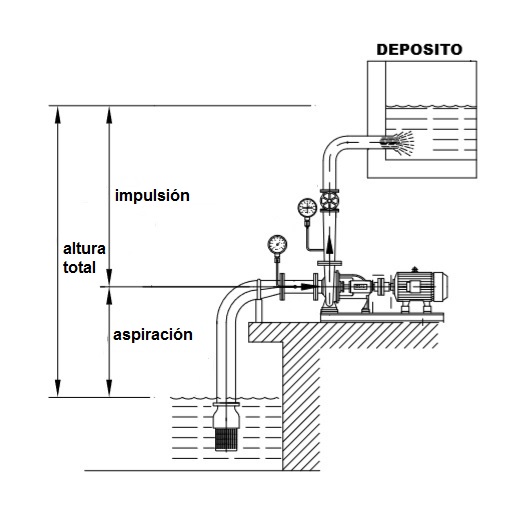

La bomba centrífuga constituye el tipo más frecuentemente utilizado. Puede bombear todo tipo de líquidos, incluso con sólidos en suspensión. Se emplean en toda clase de bombeos, excepto si la carga a vencer es demasiado elevada. Esta clase de bomba se indica para caudales moderados y alturas notables. La bomba puede ser sumergible o estar instalada en seco. En este último caso, la instalación puede estar en aspiración o en carga.
Son máquinas hidráulicas donde el líquido, al entrar en la cámara por la parte central y en la dirección del eje del rotor, es impulsada por este y al girar lanzada hacia el exterior por la fuerza centrífuga. El líquido adquiere energía cinética que en el difusor se convierte en un aumento de presión. Transforman, por tanto, un trabajo mecánico en otro de tipo hidráulico, siendo su funcionamiento análogo, pero inverso, a las turbinas hidráulicas.
Una tubería de aspiración, que concluye prácticamente en la brida de aspiración.
El impulsor o rodete, formado por una serie de álabes de formas distintas que giran dentro de una carcasa circular. El rodete va unido solidariamente al eje y es la parte móvil de la bomba.
Una tubería de impulsión, donde el líquido adquiere la presión cedida por la energía cinética en la voluta de la bomba.
Perspectiva de una bomba centrífuga. https://es.wikipedia.org/wiki/Bomba_centr%C3%ADfuga
Os dejo a continuación un vídeo explicativo de cómo se instala una bomba centrífuga. Espero que os sea de utilidad.
A continuación os dejo la explicación del funcionamiento de una bomba centrífuga (en inglés).
Referencias:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

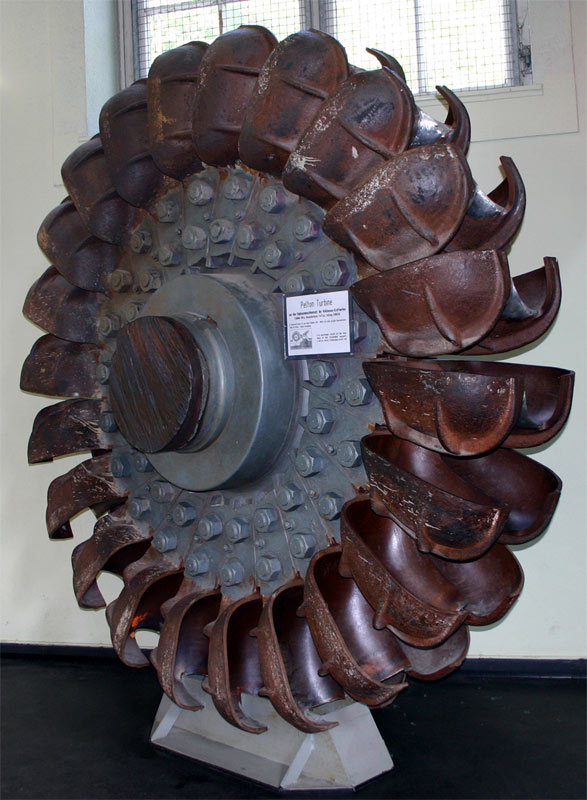

Una turbina Pelton, también conocida como rueda hidráulica tangencial o turbina de presión, constituye una turbomáquina motora de flujo tangencial, admisión parcial y de acción. Se basa en un rodete con cucharas en su periferia que convierte la energía del chorro del agua. La energía cinética del agua es la responsable del giro de la turbina. Estas turbinas se clasifican generalmente por la posición del eje que mueven, por lo que se distinguen las de eje horizontal y vertical. Su nombre se debe al ingeniero norteamericano Lester Allen Pelton (1829-1908).
Estas turbinas se utilizan habitualmente para producir electricidad en plantas hidroeléctricas, para explotar grandes saltos hidráulicos de bajo caudal. Las centrales hidroeléctricas dotadas de este tipo de turbina cuentan, en su mayoría, con una larga tubería llamada galería de presión para transportar el fluido desde grandes alturas, en alturas a partir de 300 metros hasta unos 700 metros, incluso a veces más altura. Al final de la galería de presión se suministra el agua a la turbina por medio de una o varias válvulas de aguja, también llamadas inyectores, los cuales tienen forma de tobera para aumentar la velocidad del flujo que incide sobre las cucharas.
Os dejo a continuación unos vídeos explicativos sobre este tipo de turbina, que espero os sean de interés.
El puente de Castilla-La Mancha es un puente atirantado que se alza sobre el río Tajo, en Talavera de la Reina (Toledo). Se construyó desde el 2007 al 2011, destacando sus 192 metros de altura. El tablero tiene continuidad en un viaducto de acceso de 408 metros de longitud conformado por 9 vanos y dos únicos cajones de hormigón blanco gemelos. Es un puente que, en estos momentos, destaca por su poco tráfico.
Para ampliar datos sobre este puente, os remito al blog mosingenieros.com. Os dejo a continuación el vídeo presentación de este puente, donde se explica el proceso constructivo en 3D (voxelstudios).
Figura 1. Sacos de 25 kilogramos conteniendo ANFO. Wikipedia.
Las nagolitas o ANFOS (del inglés: Ammonium Nitrate – Fuel Oil) son explosivos de tipo pulverulento compuestos por nitrato amónico en forma granular, al que se le ha añadido un combustible líquido. Se caracterizan por tener una baja potencia y velocidad de detonación debido a la inexistencia de nitroglicerina en su composición y por presentar, debido a su consistencia pulverulenta, una mala resistencia al agua. Debido a esta insensibilidad, generalmente deben ser iniciados con un explosivo multiplicador. Es necesario cebar fuertemente el barreno con detonador y cartucho de goma en fondo para producir su correcto funcionamiento, además su uso está contraindicado en barrenos con presencia de agua, a no ser que se use encartuchado. Sin embargo, presentan la importante ventaja de poder efectuar su carga de forma mecanizada con bastante seguridad durante su manipulación.
Debido a su consistencia pulverulenta, su aplicación en barrenos que la contengan está totalmente desaconsejada. Se utiliza bien sea introduciendo en los barrenos el granulado mediante aire comprimido o bien en su otra forma de presentación que es encartuchado. Por ello, se comercializan encartuchados o en sacos a granel de 25 Kg. Su aplicación más frecuente es como carga de columna en la voladura de rocas no demasiado duras y solo a cielo abierto; en labores subterráneas su empleo está desaconsejado debido a la alta toxicidad de sus humos residuales.
Figura 2. Carga del ANFO en el barreno para la voladura de roca. Wikipedia
A partir de la nagolita, se han desarrollado otros explosivos como el alnafo o la naurita que son explosivos adecuados para la voladura de rocas semiduras y para la carga de barrenos con temperaturas elevadas en su interior. El ANFO también se suele mezclar con otros explosivos tales como hidrogeles o emulsiones para formar, en función del porcentaje de ANFO o ANFO Pesado (aproximadamente un 70% emulsión o hidrogel y 30% ANFO).
En la Tabla se resumen las características de los explosivos de este tipo.
Nombre comercial
(UEE)
Potencia relativa
(%)
Densidad encartuchado
(g/cm3)
Velocidad detonación
(m/s)
Energía específica
(Kgm/Kg)
Resistencia
al agua
Toxicidad
Aplicaciones
Nagolita
65
0’80
2.000
96.400
Mala
Muy alta
Voladuras de rocas Blandas y como carga de columna de los barrenos.
Alnafo
75
0’80
3.000
96.100
Mala
Alta
Voladuras de rocas semiduras y blandas.
Naurita
65
0’80
2.000
94.320
Mala
Alta
Diseñada para barrenos con temperaturas elevadas.
Tabla.— Características de las nagolitas o anfos
Referencias:
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

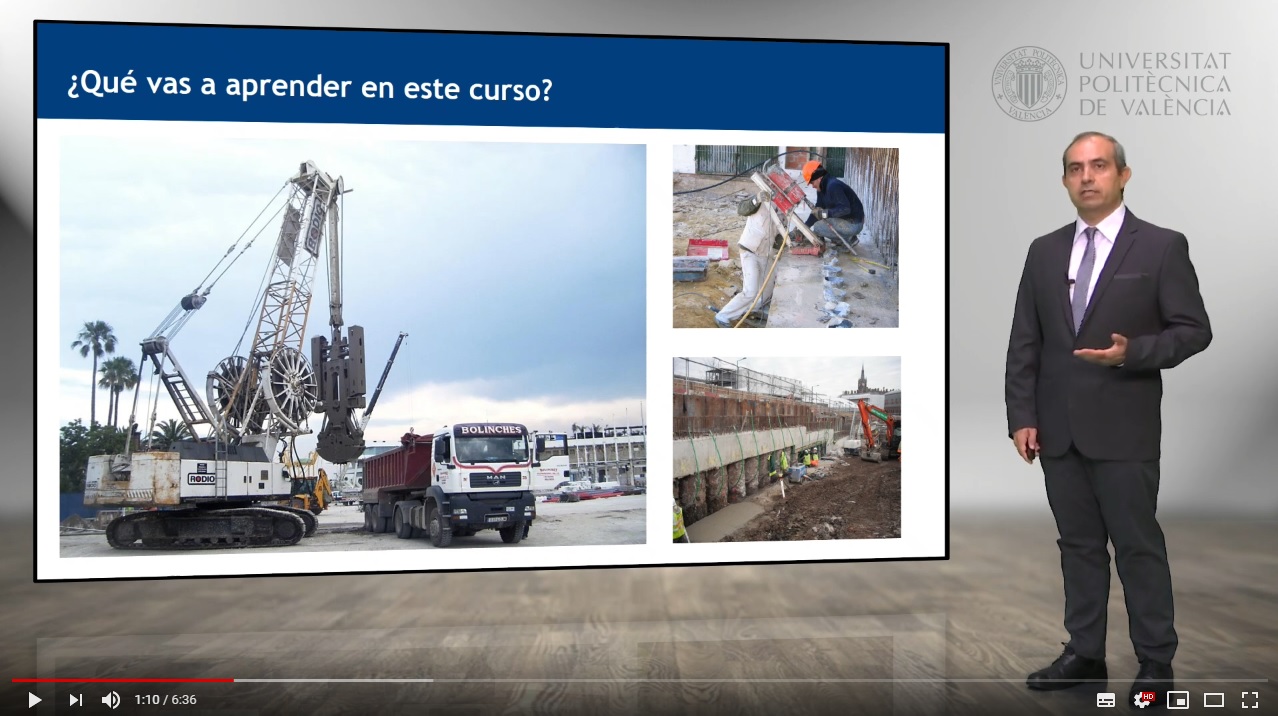

La Universitat Politècnica de València, en colaboración con la empresa Ingeoexpert, ha elaborado un Curso online sobre “Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación”. El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 50 horas de dedicación del estudiante. Empieza el 9 de septiembre de 2019 y termina el 21 de octubre de 2019. Hay plazas limitadas.
Os paso un vídeo explicativo y os doy algo de información tras el vídeo.
Este es un curso básico de construcción, cimentaciones y estructuras de contención en obras civiles y de edificación. Se trata de un curso que no requiere conocimientos previos especiales y está diseñado para que sea útil a un amplio abanico de profesionales con o sin experiencia, estudiantes de cualquier rama de la construcción, ya sea universitaria o de formación profesional. Además, el aprendizaje se ha escalonado de modo que el estudiante puede profundizar en aquellos aspectos que más les sea de interés mediante documentación complementaria y enlaces de internet a vídeos, catálogos, etc.
En este curso aprenderás las distintas tipologías y aplicabilidad de los cimientos y las estructuras de contención utilizados en obras de ingeniería civil y de edificación. El curso índice especialmente en la comprensión de los procedimientos constructivos y la maquinaria específica necesaria para la ejecución de los distintos tipos de cimentación (zapatas, losas de cimentación, pilotes, micropilotes, cajones, etc.) así como los distintos tipos de estructuras de contención (muros pantalla, pantallas de pilotes y micropilotes, tablestacas, entibaciones, muros, etc.). Es un curso de espectro amplio que incide especialmente en el conocimiento de la maquinaria y procesos constructivos, y por tanto, resulta de especial interés desarrollar el pensamiento crítico del estudiante en relación con la selección de las mejores soluciones constructivas para un problema determinado. El curso trata llenar el hueco que deja la bibliografía habitual donde los aspectos de proyecto, geotecnia, estructuras de hormigón, etc., oscurecen los aspectos puramente constructivos. Además, está diseñado para que el estudiante pueda ampliar por sí mismo la profundidad de los conocimientos adquiridos en función de su experiencia previa o sus objetivos personales o de empresa.
El contenido del curso está organizado en 20 unidades didácticas, que constituyen cada una de ellas una secuencia de aprendizaje completa. La dedicación aproximada para cada unidad se estima en 2-3 horas, en función del interés del estudiante para ampliar los temas con el material adicional. Además, al finalizar cada unidad didáctica, el estudiante afronta una batería de preguntas cuyo objetivo fundamental es afianzar los conceptos básicos y provocar la duda o el interés por aspectos determinados del tema abordado. Al final se han diseñado cuatro unidades didácticas adicionales cuyo objetivo fundamental consiste en afianzar los conocimientos adquiridos a través del desarrollo de casos prácticos, donde lo importante es desarrollar el espíritu crítico y la argumentación a la hora de decidir la conveniencia de un procedimiento constructivo. Por último, al finalizar el curso se realiza una batería de preguntas tipo test cuyo objetivo es conocer el aprovechamiento del curso, además de servir como herramienta de aprendizaje.
El curso está programado para una dedicación de 50 horas de dedicación por parte del estudiante. Se pretende un ritmo moderado, con una dedicación semanal de 6 a 10 horas, dependiendo de la profundidad de aprendizaje requerida por el estudiante, con una duración total de 6 semanas de aprendizaje.
Objetivos
Al finalizar el curso, los objetivos de aprendizaje básicos son los siguientes:
Comprender la utilidad y las limitaciones de las cimentaciones y estructuras de contenciónempleadas en la construcción de obras civiles y de edificación
Evaluar y seleccionar el mejor tipo de cimentación y estructura de contención necesario para una construcción en unas condiciones determinadas, considerando la economía, la seguridad y los aspectos medioambientales
Programa
– Unidad 1. Concepto y clasificación de cimentaciones
– Unidad 2. Cimentaciones superficiales. Parte 1
– Unidad 3. Cimentaciones superficiales. Parte 2
– Unidad 4. Cimentaciones por pozos y cajones
– Unidad 5. Conceptos fundamentales y clasificación de pilotes
– Unidad 6. Pilotes de desplazamiento prefabricados
– Unidad 7. Pilotes de desplazamiento hormigonados “in situ”
– Unidad 8. Pilotes perforados hormigonados “in situ”. Parte 1
– Unidad 9. Pilotes perforados hormigonados “in situ”. Parte 2
– Unidad 10. Equipos para la perforación de pilotes
– Unidad 11. Estructuras de contención de tierras. Muros
– Unidad 12. Pantallas de hormigón
– Unidad 13. Estabilidad de las excavaciones. Entibaciones.
– Unidad 14. Tablestacas y anclajes
– Unidad 15. Hinca de pilotes y tablestacas
– Unidad 16. Descabezado de pilotes y muros pantalla
– Unidad 17. Caso práctico 1
– Unidad 18. Caso práctico 2
– Unidad 19. Caso práctico 3 d
– Unidad 20. Cuestionario final del curso
Profesorado
Víctor Yepes Piqueras
Ingeniero de Caminos, Canales y Puertos (1982-1988). Número 1 de promoción (Sobresaliente Matrícula de Honor). Especialista Universitario en Gestión y Control de la Calidad (2000). Doctor Ingeniero de Caminos, Canales y Puertos, Sobresaliente “cum laude”. Catedrático de Universidad en el área de ingeniería de la construcción en la Universitat Politècnica de València y profesor, entre otras, de las asignaturas de Procedimientos de Construcción en los grados de ingeniería civil y de obras públicas. Su experiencia profesional se ha desarrollado fundamentalmente en Dragados y Construcciones S.A. (1989-1992) como jefe de obra y en la Generalitat Valenciana como Director de Área de Infraestructuras e I+D+i (1992-2008). Ha sido Director Académico del Máster Universitario en Ingeniería del Hormigón (2008-2017), obteniendo durante su dirección la acreditación EUR-ACE para el título. Profesor Visitante en la Pontificia Universidad Católica de Chile. Investigador Principal en 5 proyectos de investigación competitivos. Ha publicado más de un centenar de artículos en revistas indexadas en el JCR. Autor de 8 libros, 22 apuntes docentes y más de 250 comunicaciones a congresos. Ha dirigido 14 tesis doctorales, con 4 más en marcha. Sus líneas de investigación actuales son las siguientes: (1) optimización sostenible multiobjetivo y análisis del ciclo de vida de estructuras de hormigón, (2) toma de decisiones y evaluación multicriterio de la sostenibilidad social de las infraestructuras y (3) innovación y competitividad de empresas constructoras en sus procesos. Tiene experiencia contrastada en cursos a distancia, destacando el curso MOOC denominado “Introducción a los encofrados y las cimbras en obra civil y edificación”, curso que ya ha tenido cuatro ediciones con más de 17000 estudiantes inscritos.
