Alejandro Ferrero Montes, durante la presentación de su TFG
Es un placer anunciar que Alejandro Ferrero Montes ha ganado el Premio Torrecid al mejor Trabajo Final de Grado de la Universitat Politècnica de València. Dicho TFG tuve el placer de dirigirlo junto con el profesor Julián Alcalá González.
Su título fue “Estudio de soluciones mediante criterios de sostenibilidad y análisis de ciclo de vida de un paso superior, tipo pérgola, de la LAV Madrid – Levante, en el término municipal de Parla (Madrid)“. Dicho TFG se defendió el 15 de septiembre de 2020.
La empresa TORRECID es consciente de que las personas son la base de cualquier tipo de actividad, y de su formación depende el desarrollo futuro de las empresas y de la sociedad. Por eso uno de sus objetivos es fomentar habilidades emprendedoras y mentalidad internacional entre los estudiantes de la UPV para proporcionar futuros líderes empresariales, que basándose en el campo de la cerámica y el vidrio, puedan abrir nuevos caminos en estos u otros sectores, según cláusula primera del convenio UPV-Cátedra Fundación Torrecid.
La Cátedra Torrecid (recientemente Cátedra Fundación Torrecid), fue creada en 2015, dentro del marco de la colaboración estrecha que desde 1980 viene teniendo la empresa Torrecid con la Universitat Politècnica de València, reflejado en el convenio de colaboración entre la UPV y la empresa TORRECID.
Paso superior, tipo pérgola, de la LAV Madrid – Levante, en el término municipal de Parla (Madrid)
RESUMEN
El transporte es un factor principal en emisiones de GEI a nivel global. Se fomenta el uso del ferrocarril como medio de transporte, debido a su eficiencia energética, minimizando dichos impactos. Pero la implementación del ferrocarril como medio de transporte requiere la construcción de importantes infraestructuras, cuya ejecución causa grandes impactos. Se pretende reducirlos planteando un estudio de soluciones mediante el uso de técnicas multicriterio, que considere la economía, el medio ambiente y la sociedad, para puentes de ferrocarril de tipología pérgola. Se emplea la metodología de Análisis de Ciclo de Vida, evaluando las fases que conforman el Ciclo de Vida de cada alternativa. Se ha aplicado en una pérgola de la Línea de Alta Velocidad Madrid – Levante, ubicada en Parla (Madrid). Se evalúan tres alternativas distintas: una de ejecución in situ, otra por elementos prefabricados y una de concepción mixta, con la finalidad de seleccionar la solución más sostenible.
Os dejo a continuación un resumen extendido del TFG. Como podéis comprobar, el nivel del trabajo es muy alto. Obtuvo la máxima calificación de Sobresaliente, 10 Matrícula de Honor.
Nos acaban de publicar en la revista de Elsevier del primer cuartil, Environmental Impact Assessment Review, un artículo donde se analiza el ciclo de vida del balasto frente la alternativa de vía en placa. Este artículo forma parte de nuestra línea de investigación DIMALIFE en la que se pretenden optimizar estructuras atendiendo no sólo a su coste, sino al impacto ambiental y social que generan a lo largo de su ciclo de vida.
El artículo lo podéis descargar GRATUITAMENTE hasta el 7 de septiembre de 2020 en el siguiente enlace:
The increase of train speed and axle load is an essential goal to make the railway transport more and more competitive for passengers and freights. On this basis, the unevenness of the railway track is crucial for the safety of the railway due to the high speed of the vehicle. Although ballasted tracks represent by far the most used railway track substructure, in recent years the modernization process has led the development of the ballastless track substructures.
In deciding between the use of ballasted or ballastless track substructure there are many important technical, economical and environmental factors that have to be addressed. Based on the above, the principal objective of this study was to evaluate the environmental impact of different railway track substructures including ballast, cast-in sleeper and embedded track systems on the short, medium and long term. To accomplish this task, a life cycle assessment (LCA) was carried out throughout the entire life cycle of the railway infrastructure by using the ReCiPe (H) method. Although such approach is commonly included in the environmental assessment of building products and buildings, it was rarely applied in the analysis of the environmental impacts of railway track substructure.
Thus, the result of these LCA showed that ballasted tracks cause the lowest environmental impact for service lives of up to 75 years. On the other hand, the embedded track beds cause the highest environmental impacts, regardless of their service life. The highest contributor for the environmental impacts of the track beds was the steel production.
The results of this study will provide relevant environmental information for engineers and decision makers to select the most adequate railway track substructures for addressing issues related to the pursuit of sustainable development.
HIGHLIGHTS:
Rail construction and maintenance phases should not be neglected in LCA approach.
LCA of rail track require more standardized assessment procedures.
Environmental LCA of different railway track substructures were analyzed.
Damage categories have been normalized for the total environmental impact.
Future LCA of rail projects should also consider the time effect.
KEYWORDS:
Life cycle assessment (LCA); High speed railway (HSR); Railway infrastructure; Railway track-bed
REFERENCE:
PONS, J.J.; VILLALBA-SANCHIS, I.; INSA, R.; YEPES, V. (2020). Life cycle assessment of a railway tracks substructures: comparison of ballast and ballastless rail tracks.Environmental Impact Assessment Review, 85:106444. DOI:10.1016/j.eiar.2020.106444
Va siendo habitual mi labor de divulgación en medios de comunicación, sobre todo de la radio. Este es el caso de Radio Nacional de España, donde David Sierra conduce un programa de divulgación científica denominado “Dos trillones de átomos”. Es tremendamente interesante, aunque se emite los domingos de 4:00 a 5:00 horas en la madrugada.
Pues dentro de dicha sección hay un hueco para preguntas curiosas. Un niño quería saber sobre “esas piedrecitas blancas que se encuentran en la vía del tren“. Pues bien, ha sido una buena excusa para realizar divulgación sobre la técnica de la ingeniería, en este caso, ferroviaria. Como veréis el lenguaje utilizado está deliberadamente alejado del que utilizamos entre ingenieros o en el mundo académico y trata de explicar, con palabras muy llanas, qué es el balasto y para qué sirve. Usé en este caso la metáfora de la “cama del fakir” para intentar explicar cómo se pueden transmitir las altas cargas del material móvil al terreno sin que se superen las tensiones admisibles. Os dejo el podcast por si os interesa.

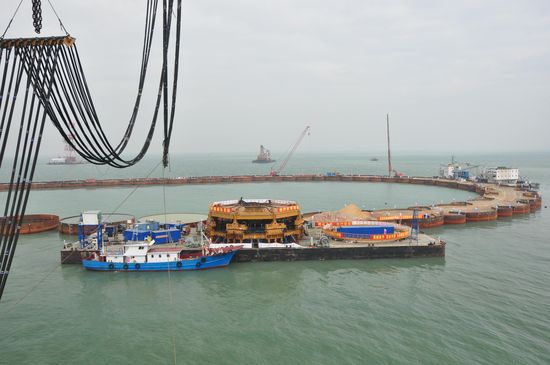

Figura 1. Ataguía celular para la construcción de isla artificial de conexión puente-túnel del Hong Kong-Zhuhai-Macao Bridge. http://www.americanpiledriving.com/wordpress/2011/12/12/
Las ataguías celulares son estructuras de contención utilizadas con profundidades importantes, formadas por cilindros huecos contiguos, normalmente tablestacas de acero unidas, que soportan los empujes mediante la fricción de su base (Figura 1).
Estos cilindros son relativamente grandes, con diámetros típicos de 12 a 20 m. Se utilizan en la construcción de presas, muelles (Figura 2), pilas de puentes y recintos en general donde debe trabajarse en seco.
Los recintos construidos con ataguías celulares se pueden construir sobre terrenos firmes o de calidad media. Los depósitos de suelos blandos hasta gran profundidad pueden ser inadecuados.

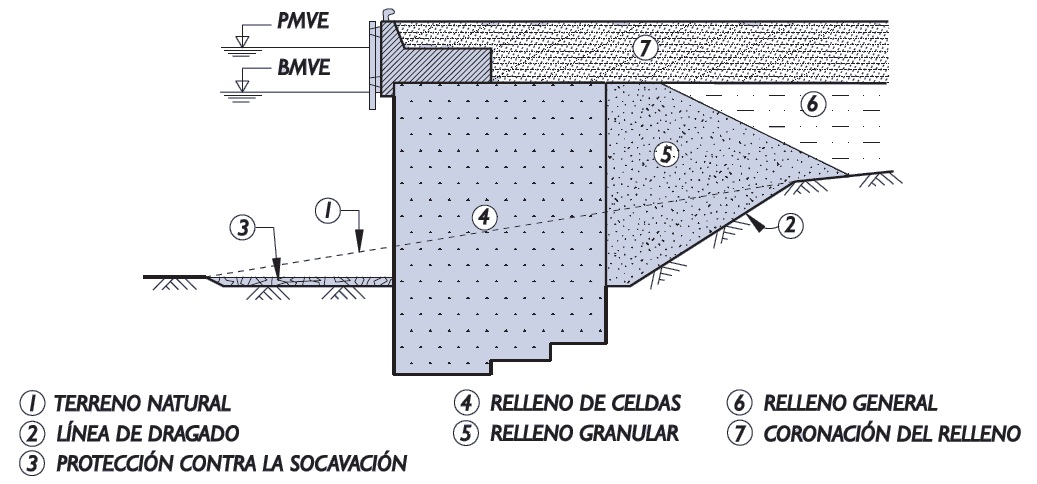

Figura 2. Muelle de recintos de tablestacas. http://www.puertos.es/es-es/BibliotecaV2/ROM%200.5-05.pdf
En el caso de corrientes importantes, por ejemplo en un gran río, es importante conocer el campo de velocidades entorno a la zona donde se colocarán las ataguías celulares. En este caso, la propia ataguía reduce la sección del río y provoca un aumento de la velocidad del agua, con la posible erosión del fondo del cauce, en especial hacia las esquinas, por lo que conviene redondearlas.
Las celdas se rellenan con un material del mayor peso específico posible, normalmente una mezcla de arenas y gravas. En el caso de desmontar las celdas, antes debe extraerse el material de relleno. En cambio, si se rellenan de hormigón quedan como estructuras permanentes, como es el caso de la construcción de diques en obras portuarias.
El ancho medio de una ataguía celular sobre roca oscila entre el 70 y el 80% de la altura del agua exterior que retiene (Figura 3). En el caso de estar sobre suelos arenosos, al igual que ocurre con las ataguías de tablestacas de doble pared, debe tener un espaldón en el interior. Con grandes calados de agua, estas ataguías de doble pared se pueden rellenar de hormigón y sostenerse por puntales, lo cual ahorra un espacio considerable y permiten asegurar una buena impermeabilización con anchos muy pequeños.
Figura 3. Sección de ataguía celular de doble pared de tablestacas
Existen distintas configuraciones de recintos que se construyen con formas circulares de tablestacas planas, creando celdas independientes que después se unen mediante arcos de tablestacas con formas especiales. En la Figura 4a se observan arcos circulares conectados por diafragmas rectos; en la Figura 4b vemos celdas circulares conectadas por arcos circulares; en la Figura 4c vemos la estructura tipo trébol, que consta de grandes celdas circulares subdivididas por diafragmas rectos. Las ataguías de tabiques rectos requieren menos tablestacas que las celdas circulares, aunque el relleno debe hacerse con cuidado para que los tabiques de separación no sufran presiones descompensadas. Con los recintos circulares, se pueden rellenar las celdas de forma independiente. Con los recintos de diafragmas, han de hacerse los rellenos simultáneamente, utilizándose un mayor número de tablestacas. Su posible ventaja radica en menores esfuerzos en la tablestaca para un mismo calado.
Figura 4. Configuraciones de ataguías celulares
Las ataguías celulares se deben diseñar para ofrecer seguridad estructural en distintos aspectos:
Se debe evitar el vuelco y su puesta fuera de alineación
Debe estar al abrigo del deslizamiento
Debe presentar seguridad a la rotura por cortante en el relleno interior de la célula
Las juntas no deben romperse, teniendo en cuenta la corrosión
Las almas de las tablestacas deben presentar un factor de seguridad razonable frente a la rotura
No deben haber distorsiones ni deformaciones fuera de límites aceptables
La ventaja de construir las ataguías celulares con tablestacas es que precisan poco andamiaje, bastando unas guías superiores e inferiores para hacer descenderlas (Figura 5). Se pueden construir desde tierra, de forma que cada célula terminada sirve de plataforma de trabajo para hincar en la siguiente (Figura 6). Sobre lechos rocosos irregulares, las longitudes de las tablestacas se adaptan al perfil de la roca. Sobre suelos arenosos o de grava, se dispone de un banco de tierra interior (Figura 3) para conseguir que la longitud de la filtración sea suficiente para evitar el colapso por surgencia.

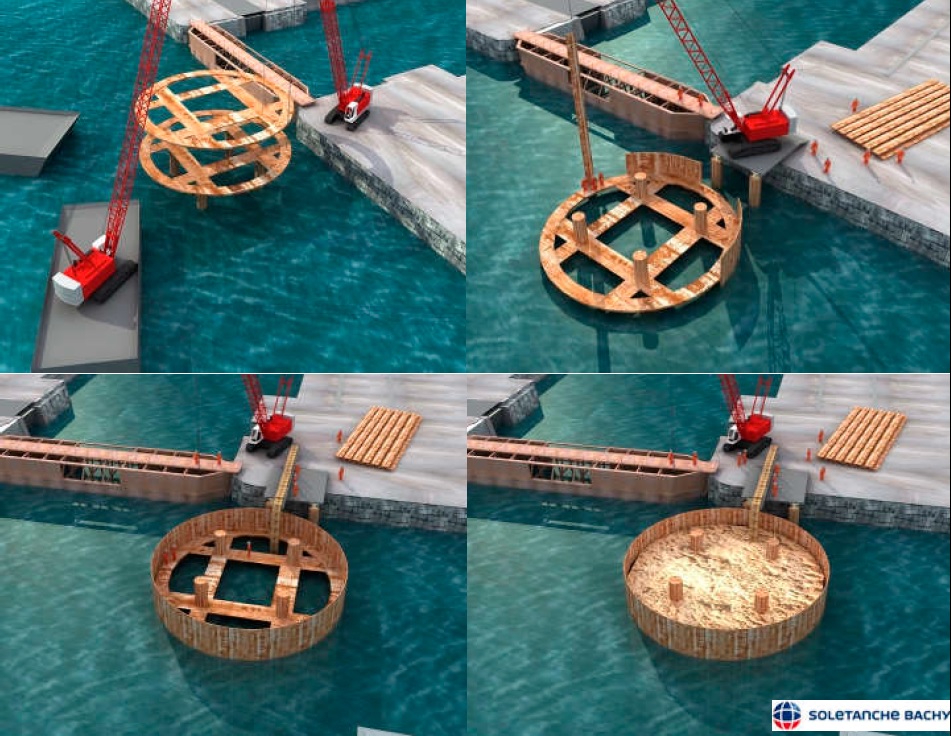

Figura 5. Ataguía celular para dique de Carena. https://www.soletanche-bachy.com/es

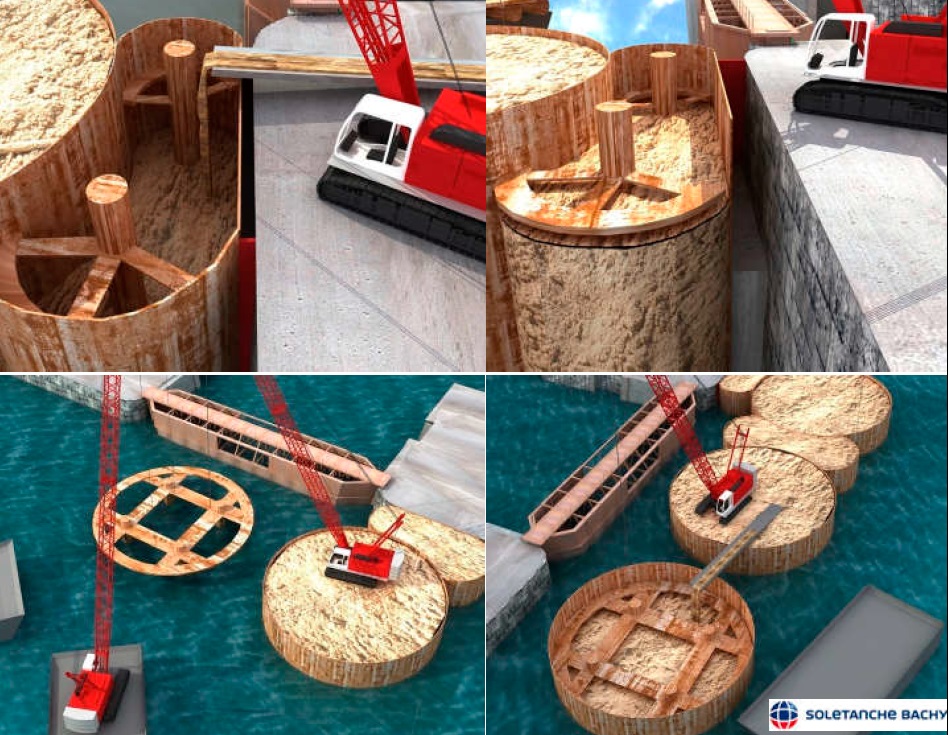

Figura 6. Ataguía celular para dique de Carena. https://www.soletanche-bachy.com/es
Uno de los mayores riesgos de colapso de las ataguías celulares es el fallo de cualquier unión. Por eso no se aconseja usar estas ataguías sobre terrenos con cantos u otros obstáculos que puedan abrir las tablestacas o la ruptura de las uniones.
A continuación os dejo algunos vídeos sobre el uso de las ataguías celulares. Espero que os sean de interés.
REFERENCIAS:
CASHMAN, P.M.; PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and aplications. Third Edition, John Wiley & Sons.
PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
La ciudad Estado de Singapur desarrolla una copia virtual de sí misma, un proyecto basado en big data, IoT, computación en la nube y realidad virtual. https://www.esmartcity.es/2019/03/22/singapur-gemelo-digital-posibilidades-ofrece-ciudad-inteligente-tener-copia-virtual-exacta
En menos de una década, gran parte de los ingenieros dejarán de hacer proyectos, tal y como lo conocemos ahora, y pasarán a ser gestores de gemelos híbridos digitales de infraestructuras.
Este podría ser un buen titular periodístico que, incluso podría parecer ciencia ficción, pero que tiene todos los visos de convertirse en realidad en menos tiempo del previsto. Se podría pensar que las tecnologías BIM o los modelos digitales actuales ya son una realidad, es decir, se trata de dar un nuevo nombre a lo que ya conocemos y está en desarrollo, pero de lo que estamos hablando es de un nuevo paradigma que va a revolver los cimientos de la tecnología actual en el ámbito de la ingeniería. Voy a desgranar esta conclusión explicando cada uno de los avances y los conceptos que subyacen al respecto.
La semana pasada tuve la ocasión de escuchar la conferencia magistral, en el Congreso CMMoST, de Francisco Chinesta, catedrático en la ENSAM ParisTech e ingeniero industrial egresado por la Universitat Politècnica de València. Trataba de un nuevo paradigma en la ingeniería basada en datos y no era otra que la de los gemelos híbridos digitales, un paso más allá de la modelización numérica y de la minería de datos. Este hecho coincidió con el anuncio en prensa de que Google había publicado en la prestigiosa revista Nature un artículo demostrando la supremacía cuántica, un artículo no exento de polémica, pues parece ser que se diseñó un algoritmo que tiene como objetivo generar números aleatorios mediante un procedimiento matemático muy complejo y que obligaría al superordenador Summit, que es actualmente el más potente del mundo gracias a sus 200 petaflops, a invertir 10.000 años en resolver el problema, que que el procesador cuántico Sycamore de 54 qubits de Google habría resuelto en tres minutos y 20 segundos.
Si nos centramos en la supuesta supremacía cuántica de Google, se debería matizar la noticia al respecto. En efecto, IBM ya se ha defendido diciendo que su ordenador Summit no se encuentra tan alejado, pues se ha resuelto un problema muy específico relacionado con generar números aleatorios y que parece que Sycamore sabe resolver muy bien. De hecho, IBM afirma que ha reajustado su superordenador y que ahora es capaz de resolver ese mismo problema en 2,5 días con un margen de error mucho menor que el ordenador cuántico. Aquí lo importante es saber si esta computación cuántica estará, sin trabas o límites, accesible a cualquier centro de investigación o empresa para resolver problemas de altísima complejidad computacional (problemas NP-hard como pueden ser los de optimización combinatoria). Tal vez los superordenadores convencionales servirán para resolver unos problemas específicos en tareas convencionales, y los cuánticos, imparables en resolver otro tipo de problemas. Todo se andará, pero parece que esto es imparable.
Por tanto, parece que el hardware necesario para la una computación ultrarrápida está o estará a nuestro alcance en un futuro no muy lejano. Ahora se trata de ver cómo ha cambiado el paradigma de la modelización matemática. Para ello podríamos empezar definiendo al “gemelo digital”, o digital twin. Se trata de un modelo virtual de un proceso, producto o servicio que sirve de enlace entre un ente en el mundo real y su representación digital que está utilizando continuamente datos de los sensores. A diferencia del modelado BIM, el gemelo digital no representa exclusivamente objetos espaciales, sino que también podría representar procesos, u otro tipo de entes sin soporte físico. Se trata de una tecnología que, según todos los expertos, marcarán tendencia en los próximos años y que, según el informe “Beyond the hype“, de KPMG, será la base de la cuarta Revolución Industrial.
Sin embargo, el gemelo digital no es una idea nueva, pues a principios de este siglo ya la introdujo Michael Grieves, en colaboración con John Vickers, director de tecnología de la NASA. Esta tecnología se aplica al Internet de las Cosas, que se refiere a la interconexión digital de objetos cotidianos con internet. Además, se encuentra muy relacionada con la inteligencia artificial y con la minería de datos “data-mining“. Empresas como Siemens ya están preparando convertir sus plantas industriales en fábricas de datos con su gemelo digital, o General Electric, que cuenta ya con 800.000 gemelos digitales para monitorizar virtualmente la cadena de suministro.
Con todo, tal y como explicó el profesor Chinesta (Chinesta et al., 2018), existe actualmente un cambio de paradigma hacia los gemelos digitales híbridos que, extrapolando su uso, va a significar la gran revolución en la forma de proyectar y gestionar las infraestructuras, tal y como avancé al principio del artículo.
En efecto, los modelos utilizados en ciencia y en ingeniería son muy complejos. La simulación numérica, la modelización y la experimentación han sido los tres pilares sobre los que se ha desarrollado la ingeniería en el siglo XX. La modelización numérica, que sería el nombre tradicional que se ha dado al “gemelo digital” presenta problemas prácticos por ser modelos estáticos, pues no se retroalimentan de forma continua de datos procedentes del mundo real a través de la monitorización continua. Estos modelos numéricos (usualmente elementos finitos, diferencias finitas, volumen finito, etc.) son suficientemente precisos si se calibran bien los parámetros que lo definen. La alternativa a estos modelos numéricos son el uso de modelos predictivos basados en datos masivos big-data, constituyendo “cajas negras” con alta capacidad de predicción debido a su aprendizaje automático “machine-learning“, pero que esconden el fundamento físico que sustentan los datos (por ejemplo, redes neuronales). Sin embargo, la experimentación es extraordinariamente cara y lenta para alimentar estos modelos basados en datos masivos.
El cambio de paradigma, por tanto, se basa en el uso de datos inteligentes “smart-data paradimg“. Este cambio se debe basar, no en la reducción de la complejidad de los modelos, sino en la reducción dimensional de los problemas, de la retroalimentación continua de datos del modelo numérico respecto a la realidad monitorizada y el uso de potentes herramientas de cálculo que permitan la interacción en tiempo real, obteniendo respuestas a cambios paramétricos en el problema. Dicho de otra forma, deberíamos poder interactuar a tiempo real con el gemelo virtual. Por tanto, estamos ante otra realidad, que es el gemelo virtual híbrido.
Por tanto, estamos ahora en disposición de centrarnos en la afirmación que hice al principio. La nueva tecnología en gemelos digitales híbridos, junto con la nueva capacidad de cálculo numérico en ciernes, va a transformar definitivamente la forma de entender, proyectar y gestionar las infraestructuras. Ya no se trata de proyectar, por ejemplo, un puente. Ni tampoco estamos hablando de diseñar un prototipo en 3D del mismo puente, ni siquiera de modelar en BIM dicha estructura. Estamos hablando de crear un gemelo digital que se retroalimentará continuamente del puente real, que estará monitorizado. Se reajustarán los parámetros de cálculo del puente con los resultados obtenidos de la prueba de carga, se podrán predecir las labores de mantenimiento, se podrá conocer con antelación el comportamiento ante un fenómeno extraordinario como una explosión o un terremoto. Por tanto, una nueva profesión, que será la del ingeniero de gemelos virtuales híbridos de infraestructuras será una de las nuevas profesiones que reemplazarán a otras que quedarán obsoletas.
Se tratará de gestionar el gemelo durante el proyecto, la construcción, la explotación e incluso el desmantelamiento de la infraestructura. Se podrán analizar cambios de usos previstos, la utilización óptima de recursos, monitorizar la seguridad, y lo más importante, incorporar nuevas funciones objetivo como son la sostenibilidad económica, medioambiental y social a lo largo del ciclo de vida completo. Este tipo de enfoque es el que nuestro grupo de investigación tiene en el proyecto DIMILIFE. Proyectos como puentes, presas, aeropuertos, redes de carreteras, redes de ferrocarriles, centrales nucleares, etc. tendrán su gemelo digital. Para que sea efectivo, se deberá prever, desde el principio, la monitorización de la infraestructura para ayudar a la toma de decisiones. Además, servirá para avanzar en la aproximación cognitiva en la toma de decisiones (Yepes et al., 2015).
Os paso a continuación un vídeo sobre el uso de los gemelos digitales en la ciudad de Singapur.
A continuación os pongo un vídeo sacado de la página de Elías Cueto, de la Universidad de Zaragoza, en la que vemos cómo se interactúa con un gemelo virtual de un conejo.
En este otro vídeo, el profesor Chinesta explica el cambio de paradigma del que hemos hablado anteriormente en el artículo.
¿Qué es la computación cuántica? Aquí tenemos un vídeo de Eduardo Sáenz de Cabezón:
Referencias:
Chinesta, F.; Cueto, E.; Abisset-Chavanne, E.; Duval, J.L. (2018). Virtual, Digital and Hybrid Twins: A New Paradigm in Data-Based Engineering and Engineered Data.Archives of Computational Methods in Engineering, DOI: 10.1007/s11831-018-9301-4
Yepes, V.; García-Segura, T.; Moreno-Jiménez, J.M. (2015). A cognitive approach for the multi-objective optimization of RC structural problems. Archives of Civil and Mechanical Engineering, 15(4):1024-1036. DOI:10.1016/j.acme.2015.05.001
Joaquín Pons, junto con el Director de la ETSICCP de Valencia, Eugenio Pellicer
A veces ser profesor tiene compensaciones que van más allá de tus tareas habituales. Es el caso de Joaquín Pons, que fue becario de investigación en mi grupo durante el curso 2018-2019. He tenido el privilegio de dirigir a Joaquín, junto con el profesor Ricardo Insa, durante estos últimos años tanto en su Trabajo Fin de Grado (que por cierto, obtuvo la máxima calificación posible) como sus estudios de investigación cuando apenas había acabado el segundo curso de Ingeniería Civil.
Su TFG tenía el título siguiente: “Estudio de soluciones para la construcción y mantenimiento de superestructuras ferroviarias mediante criterios de sostenibilidad y análisis del ciclo de vida. Aplicación a la línea de Alta Velocidad Madrid-Norte de España“. Ya tendré ocasión de hablar de este trabajo, absolutamente brillante. Ha sido la primera vez que un TFG ha incluido en su resolución, los objetivos de desarrollo sostenible 2030 (contemplando la sostenibilidad social y ambiental en un proyecto).
Tanto es así, que publicamos un artículo científico de muy alto impacto (en el primer decil del JCR) cuando apenas estaba cursando el tercer curso de su grado. Ya hemos enviado un segundo artículo y, estamos preparando un tercero. Se trata, de un alumno muy brillante, como veis. Cómo no, obtuvo el mejor expediente académico de su promoción en este curso que terminó.
Pues bien, tengo la satisfacción de dar la noticia de que Joaquín ha conseguido una de las 10 becas de La Caixa para estudios de posgrado en universidades europeas, en el ámbito de las ingenierías y las tecnologías. La entidad financiera La Caixa convoca cada año su programa de becas para cursar estudios de posgrado en cualquier universidad o centro de enseñanza superior de cualquier país del Espacio Europeo de Educación Superior.
861 estudiantes con altas calificaciones de toda España optaron a las becas (de todos los ámbitos y estudios universitarios). Finalmente se han concedido 75 y de ellas solo 10 al ámbito de las ingeniería y tecnologías. Una de estas 10 becas es la que ha recibido Joaquín. La cuantía de la beca “cubre la matrícula del programa de estudios, una dotación mensual y otras dotaciones para gastos relacionados con los estudios”.
Según nos explica el propio Joaquín: “voy a estudiar el MSc Transport and Business Management, ofrecido conjuntamente por el Imperial College London y UCL, durante el próximo año. Son 90 ECTS, de octubre a octubre, sin vacaciones en verano”.
Para la Escuela de Caminos de la UPV, pero sobre todo para mí como director en su trayectoria, es un orgullo formar a estudiantes capaces de conseguir estas becas competitivas, ¡Enhorabuena, Joaquín!
Referencias:
PONS, J.J.; PENADÉS-PLÀ, V.; YEPES, V.; MARTÍ, J.V. (2018). Life cycle assessment of earth-retaining walls: An environmental comparison.Journal of Cleaner Production, 192:411-420. DOI:1016/j.jclepro.2018.04.268
El puente de los Ingleses, Burgos. De DaianaSol – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=64484066
A veces no hay más remedio que sustituir algunas infraestructuras. Sin embargo, cuando desaparece un puente, algo nuestro también se va. Es el caso de este puente burgalés.
El Puente de los Ingleses, inaugurado en 1928, se ha demolido para construir un nuevo puente sobre el Arlazón y el vial de la Universidad, en Burgos. Este puente formaba parte de la infraestructura de la línea Santander-Mediterráneo.
Este puente de fábrica se utilizó hasta que se cerró la línea férrea, usándose desde entonces como ramal industrial para dar servicio al Polígono de Villalonquéjar hasta 2009. Su demolición se realizó en marzo de 2018.
En su lugar se ha construido un nuevo puente que da continuidad a los viales cercanos y que une los barrios de la zona suroeste (como el barrio del Pilar, la zona de Bakimet y el campus universitario de la Milanera) con los barrios de la zona noroeste (como Fuentecillas y la barriada Yagüe).
Os dejo a continuación un vídeo rápido elaborado por Herrero Temiño, la empresa adjudicataria del proyecto, que lo ha ejecutado en colaboración con Metálicas Estrumar, encargada de la nueva estructura. Espero que os guste.
Acaban de publicarnos un artículo en la revista Journal of Cleaner Production, revista de ELSEVIER indexada en el primer decil del JCR. Se trata de un artículo de revisión del estado del arte donde se analizan 52 artículos científicos relacionados con el consumo energético en ferrocarriles. Se analizan dos áreas principales: las técnicas de modelización utilizadas para simular el movimiento de los trenes y el consumo de energía, y los métodos de optimización utilizados para conseguir una circulación ferroviaria más eficiente. Se describen brevemente los métodos más utilizados en cada caso y se analizan las principales tendencias encontradas. Además, se ha realizado un estudio estadístico para reconocer las relaciones entre los métodos y las variables de optimización. Se encontró que los modelos determinísticos basados en la ecuación de Davis son, con diferencia (85% de los trabajos revisados), los más comunes en términos de modelización. En cuanto a la optimización, los métodos meta-heurísticos son la opción preferida (57,8%), en particular los Algoritmos Genéticos. Este artículo forma parte de nuestra línea de investigación BRIDLIFE en la que se pretenden optimizar las infraestructuras atendiendo no sólo a su coste, sino al impacto ambiental y social que generan a lo largo de su ciclo de vida.
Railways are a rather efficient transport mean, and yet there is increasing interest in reducing their energy consumption and making them more sustainable in the current context of climate change. Many studies try to model, analyse and optimise the energy consumed by railways, and there is a wide diversity of methods, techniques and approaches regarding how to formulate and solve this problem. This paper aims to provide insight into this topic by reviewing up to 52 papers related to railways energy consumption. Two main areas are analysed: modelling techniques used to simulate train(s) movement and energy consumption, and optimisation methods used to achieve more efficient train circulations in railway networks. The most used methods in each case are briefly described and the main trends found are analysed. Furthermore, a statistical study has been carried out to recognise relationships between methods and optimisation variables. It was found that deterministic models based on the Davis equation are by far (85% of the papers reviewed) the most common in terms of modelling. As for optimisation, meta-heuristic methods are the preferred choice (57.8%), particularly Genetic Algorithms.
Keywords:
Railways
Energy efficiency
Modelling
Optimisation
Meta-heuristics
Reference:
MARTÍNEZ-FERNÁNDEZ, P.; VILLALBA-SANCHÍS, I.; INSA-FRANCO, R.; YEPES, V. (2019). A review of modelling and optimisation methods applied to railways energy consumption.Journal of Cleaner Production, 222:153-162. DOI:10.1016/j.jclepro.2019.03.037
Puente del Barranco de la Batalla. Imagen: V. Yepes (2019)
En esta entrada vuelvo a contar algunas anécdotas sobre las infraestructuras que rodean Alcoy, cuna de muchos ingenieros de caminos, entre los que me incluyo. Este puente ferroviario, de la malograda línea de ferrocarril entre Alicante y Alcoy, forma parte de un valioso conjunto de viaductos realizados a finales de los años veinte.
El puente que describimos a continuación, recibe varios nombres, como el puente del Barranco de la Batalla, del Barranco de San Antonio, e incluso, puente de las Siete Lunas. Sin embargo, ésta última acepción lo confunde con el verdadero puente formado por siete arcos que se encuentra dispuesto paralelo al que vamos a describir, a 20 m aguas abajo, en la carretera N-340 entre Alcoy y Alicante. Asimismo, también se llama “de las Siete Lunas” el viaducto más espectacular de todo el trazado ferroviario, que es el situado sobre el río Polop. Es sugerente el nombre de “Barranco de la Batalla”, pues rememora la revuelta entre mudéjares y cristianos en la que el caudillo andalusí Al-Azraq quiso reconquistar la ciudad de Alcoy y que, según la leyenda, tuvo lugar la aparición de San Jorge. De esta tradición surge la famosa fiesta de Moros y Cristianos, declarada de Interés Turístico Internacional. Pero eso es otra historia.
La idea de una linea de ferrocarril entre Alcoy y Alicante tuvo su primer impulso con la Primera República, que el 10 de mayo de 1873 adjudicó el proyecto. Posteriormente, hubo diferentes iniciativas en 1900 y 1902, así como otra del Ayuntamiento de Alcoy en 1908. Tendría que llegar el gobierno de Primo de Rivera, y su ministro de Obras Públicas el conde de Guadalhorce, para que este proyecto se declaró prioritario en un plan nacional.
Este puente, al igual que todos los de la línea férrea, tuvo sus orígenes el la R.O. de 5 de marzo de 1926, en el “Plan preferente de ferrocarriles de urgente construcción“, el conocido como Plan Guadalhorce. Se trataba de 66,200 km de trazado que comprendía la explanación general, obras de fábrica y túneles, y cuyo proyecto lo redactó el ingeniero de caminos D. José Roselló Martí en 1927, puesto que estaba destinado en la 3ª jefatura de Estudios y Construcciones de Ferrocarriles del Sureste de España. Roselló se basó en un proyecto previo de D. Próspero Lafarga, que incluía viaductos metálicos de tramos rectos de 50 m de luz, pero que cambió por viaductos en arco de hormigón armado, más baratos. Aunque la obra empezó y se construyeron túneles y puentes, la crisis de la época paralizó la mayoría de obras en curso, incluida ésta. Nunca más se retomó la obra, aunque hoy día tenemos una fantástica Vía Verde para el disfrute de todos los aficionados. Ya hablamos de este tema en una entrada anterior de este blog.
Puente del Barranco de la Batalla. Imagen: V. Yepes (2019)
Centrándonos en este puente, diremos que tiene una longitud de 69 m y una altura máxima de 20 m sobre el cauce. Se trata de un arco rebajado de 44 m de cuerda y 8,80 m de flecha. En los arranques su espesor es de 1,50 m que se reduce a 1,10 m en la clave, siendo su ancho de 3,60 m. La rasante tiene una pendiente ascendente del 2,1%. Se trata de una obra que salva la dificultad del estrecho paso entre dos túneles de 900 y 1200 m de longitud. El entorno es de roca caliza competente, lo cual permitió esta tipología de arco. Se utilizó un procedimiento constructivo basado en dos castilletes de celosía y poleas diferencias para el montaje de las cimbras y cerchas metálicas. Las cimbras que se utilizaron aquí fueron modificadas de las que se usaron en el viaducto del Cint, en la misma línea. El lector que se interese mayor documentación sobre éste y otros acueductos de esta línea ferroviaria, puede consultar la Revista de Obras Públicas año 1929, páginas 349, 365 y 381.
Prueba de carga en puente de canto constante postesado
RESUMEN: En el trabajo se aborda una caracterización estadística de una muestra de 82 tableros reales tipo losa pretensada de canto constante para carreteras y ferrocarriles. El objetivo principal es encontrar fórmulas de predimensionamiento con el mínimo número de datos posible que permita mejorar el diseño previo de estas estructuras. Para ello se ha realizado un análisis exploratorio y otro multivariante de las variables geométricas determinantes, de las cuantías de materiales y del coste de los tableros. Los modelos de regresión han permitido deducir que el canto queda bien explicado por la luz y el aligeramiento exterior. El canto es la variable que mejor explica el coste por unidad de superficie de tablero en losas para carreteras (51,9%), mientras que en las de ferrocarriles sólo lo explica en un 23,4%, por lo que se necesitan más variables para su explicación. La luz principal y los voladizos bastan para el diseño previo de losas para carreteras; si además se incluye el número de vanos y la longitud total, se pueden predimensionar las losas de ferrocarril, con errores razonables en la estimación económica.
