Construcción del viaducto de O Eixo

El viaducto de O Eixo se encuentra situado en el amplio valle, que forma el Rego de Aríns, entre las localidades de O Eixo de Arriba y O Eixo de Abajo, de las que recibe su nombre. Forma parte del corredor norte-noreste del tren de alta velocidad Lalín-Santiago (A Coruña). Tiene una longitud total de 1.224,4 m repartidos en 25 vanos con luces de 42,5 + 25 x 50 + 39,10 m. Presenta un canto variable de 4,0 a 2,75 m y un ancho de tablero de 14,0 m. Las pilas, que varían entre 9 y 84 m de altura, son de sección octogonal de 5,5 m de anchura y variable en altura. Ocupando los vanos 12 y 13 se proyecta un arco ligeramente ojival donde se materializa el punto fijo.

En cuanto al proceso constructivo, cabe destacar que las pilas se ejecutaron mediante encofrado trepante, mientras que el tablero se construyó mediante cimbra autolanzable y ejecución vano a vano. El hormigonado se ejecutó en dos fases. En la primera se hormigona toda la sección compuesta por la tabla inferior y las almas. En la segunda fase se hormigona la losa superior. Posteriormente se introduce el postensado de la misma y se le da continuidad con los siguientes vanos mediante el cruce de tendones en los frentes de fase, evitando de esta manera disponer conectadores.

El arco se ejecutó en dos mitades ejecutadas por separado, ubicando cada uno de los semiarcos en vertical junto a las pilas 11 y 13. Una vez hormigonados los dos semiarcos realizó el giro de ambos por medio de unas rotulas metálicas ubicadas junto a las zapatas. Una vez colocados los dos semiarcos en su posición definitiva se hormigona la zona de empotramiento con la zapata uniendo las armaduras de espera de la pila con las de la zapata, utilizando manguitos. Dicha rótula quedará embebida posteriormente al hormigonarse la zona de empotramiento, pila-encepado.

Los semiarcos quedan fijos entre sí mediante el hormigonado de una zona de unión de ambos y con armadura pasiva. El arco una vez monolítico lleva en su parte superior un tetón de hormigón armado que quedará solidarizado con un hueco dejado en el tablero mediante un pretensado vertical y otro horizontal que se tesará en la fase correspondiente, es decir, una vez realizado el tesado de la fase 12.

Una descripción completa la podéis ver en el siguiente enlace: http://e-ache.com/modules/ache/ficheros/Realizaciones/Obra109.pdf

También os aconsejo el siguiente link de Xosé Manuel Carreira: http://notonlybridges.blogspot.com.es/2008/01/bridge-for-our-high-speed-train.html



Para aclarar estos aspectos constructivos, os dejo un vídeo donde se describen las peculiaridades, especialmente la construcción del arco. Espero que os guste.

También os dejo un vídeo (en gallego) sobre el viaducto:

Construcción de puentes arco por voladizos sucesivos atirantados con torre provisional

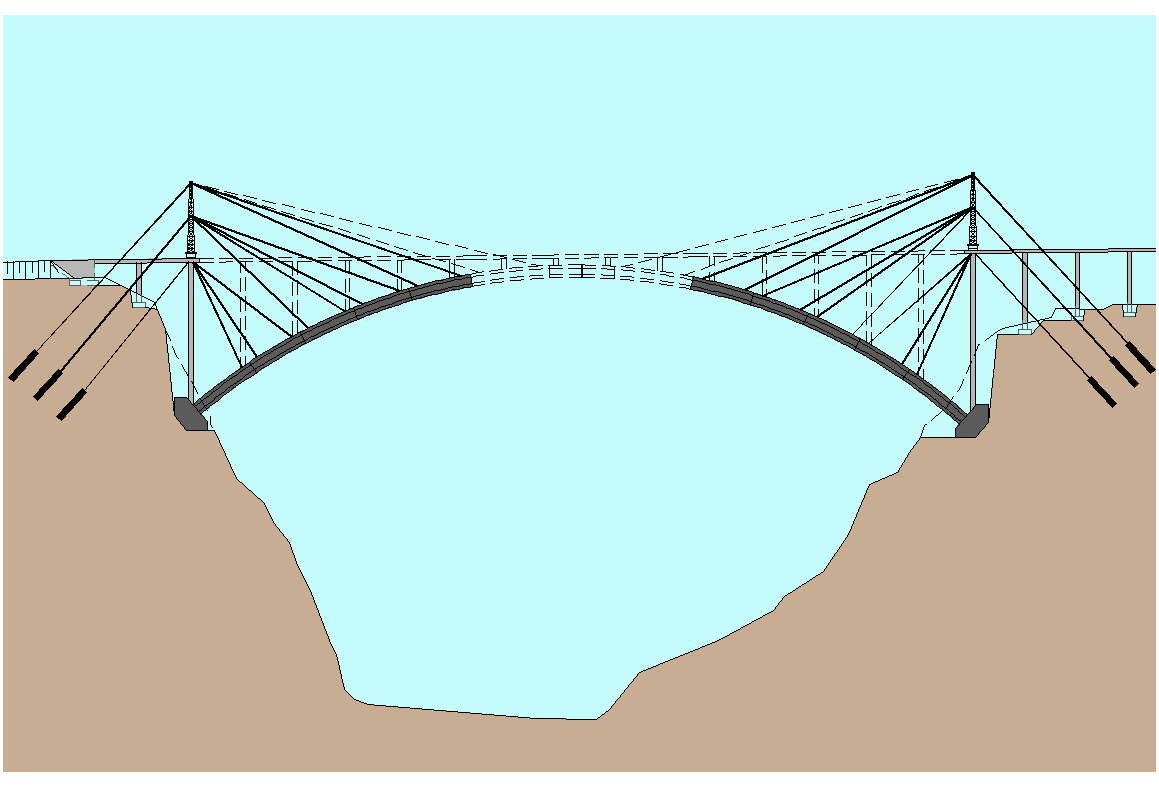

Arcos por atirantamientoSe pueden construir puentes arco por voladizos sucesivos, sujetando cada tramo mediante tirantes desde torres provisionales. Una vez se tocan los semiarcos, se puede eliminar el atirantamiento y las torres y construir sobre el arco las pilas y el tablero. Es una técnica similar al avance por voladizos sucesivos de los tableros rectos, pudiéndose realizar con dovelas prefabricadas o bien por carro de avance hormigonando “in situ”. Este procedimiento constructivo permite la construcción de arcos de grandes luces, empleando un volumen de medios auxiliares reducido en comparación con otros métodos.

Este procedimiento constructivo se empleó en el montaje de cimbras, aunque hasta finales del siglo XIX no se empezó a utilizar para construir un arco completo. En efecto, James B. Eads construyó el puente metálico de San Luis (1867-1874) sobre el Mississippi con atirantamientos provisionales. El sistema también lo utilizó Gustave Eiffel en la construcción de los puentes arco metálicos de María Pía y Garabit.

Puente Eads, sobre el Mississippi en San Luis (Misuri). Diseñado por James Buchanan Eads, fue un puente metálico construido en 1874. Con tres arcos de 153, 158 y 153 m dispuso del arco más grande de su tiempo. Destacó también el empleo de cajones de aire comprimido para su cimentación.



Construcción del puente María Pía (Oporto). Gustave Eiffel y Théophile Seyring proyectaron este puente, que con 160 m de luz principal, fue el arco más largo del mundo entre 1877, fecha de su terminación, y 1884.



Viaducto de Garabit , sobre el río Truyère (Francia). Con sus 165 m de luz principal, fue el mayor arco desde 1884 a 1886. El puente lo construyó la compañía de Eiffel.

La técnica empezó a usarse en arcos de hormigón en 1952, cuando Freyssinet empleó parcialmente este método en los arranques de los arcos en los viaductos de la carretera al puerto de La Guaira, en Caracas. El tramo central de la cimbra se elevó desde el fondo del barranco, apoyándose en los arranques de arco atirantados.

Construcción del Viaducto 1 de la autopista Caracas, la Guaira (Venezuela). Los viaductos, construidos en 1952, son tres puentes arco biarticulados de 152, 146 y 138 m de luz, de E. Freyssinet.

Una realización más reciente construida con este sistema de atirantamiento provisional es el puente arco de ferrocarril sobre el embalse de Contreras en la línea de alta velocidad Madrid-Levante (Manterola et al., 2012). Se trata de un arco de 261 m de luz, con tablero superior de hormigón pretensado y una longitud total de 587, 25 m. Los semiarcos avanzan por voladizos sucesivos mediante hormigonado con carro de avance, para lo cual se disponen dos pilonos metálicos sobre el tablero, en la vertical de unas pilas provisionales.

Puente de ferrocarril sobre el embalse de Contreras. Detalle de la construcción del arco.

A continuación os dejo algunos vídeos que muestran la construcción del viaducto de Contreras. Espero que os sean de interés.

Referencia:

MANTEROLA, J.; MARTÍNEZ, A.; NAVARRO, J.A.; MARTÍN, B. (2012). Puente arco de ferrocarril sobre el embalse de Contreras en la línea de alta velocidad Madrid-Levante. Hormigón y Acero, 63:5-29.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Springsol: mejora de terrenos mediante columnas de suelo-cemento

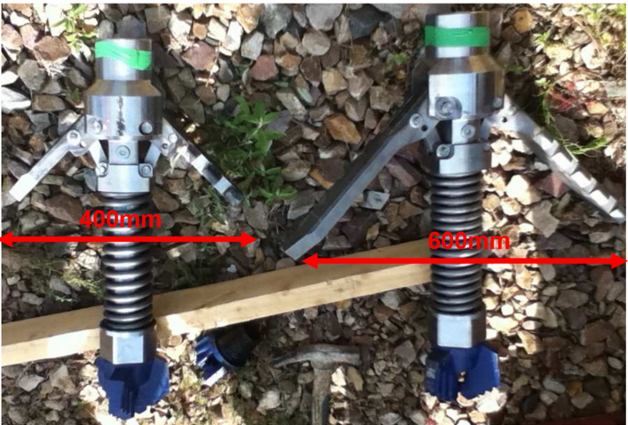

Figura 1. http://www.tectonica-online.com/

Springsol es una técnica especialmente útil en el tratamiento del terreno en trabajos de rehabilitación o refuerzo de estructuras, terrenos bajo losas de naves industriales, terraplenes en infraestructuras de comunicación, etc. Se encuentra a medio camino entre el pilote de mortero, las columnas de suelo-cemento realizadas mediante jet grouting y las columnas de mortero inyectado a presión controlada ejecutadas mediante intrusiones rígidas o compaction grouting.

Se trata de un procedimiento donde se crea una columna de suelo-cemento por medios mecánicos, con unas aspas o alas que giran y amasan el suelo. Utiliza equipos de tamaño reducido realizando perforaciones de pequeños diámetros (de 100 a 150 mm). Esta característica permite minimizar el efecto sobre losas, soleras o zapatas, siendo posible perforar estratos intermedios no perforables con barrenas, dejando los primeros metros sin tratamiento. Además, evita la inyección a altas presiones, susceptibles de afectar a las estructuras. Además, permite ejecutar la columna a partir de una profundidad concreta (con, por ejemplo tapones, de fondo).

Una aplicación especialmente interesante es el tratamiento de taludes ferroviarios atravesando el balasto, evitando su contaminación, con una mínima afección al servicio.

Figura 2. Aspecto de la columna formada. http://www.rodiokronsa.es/

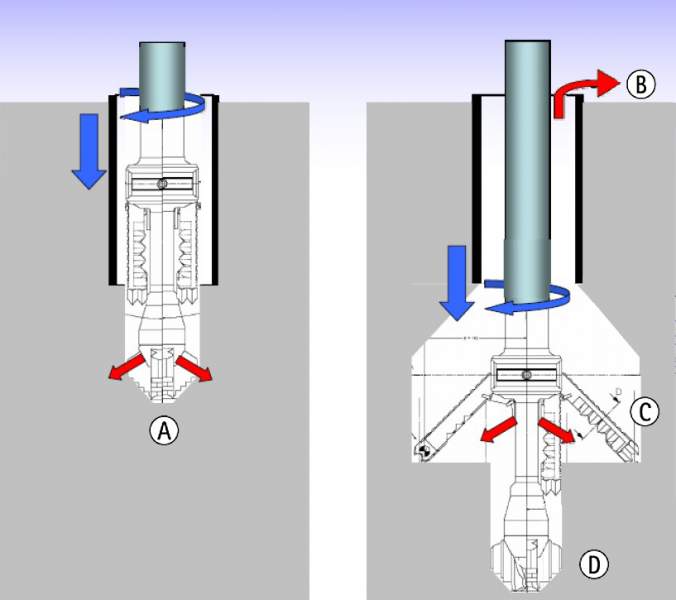

Figura 3. A- Perforación con ligante. B- Mezcla suelo-ligante (rechazo). C- Apertura de alas bajo tubería. D- Perforación, mezcla suelo-ligante. Diámetro de columna 400 mm. http://www.tectonica-online.com/

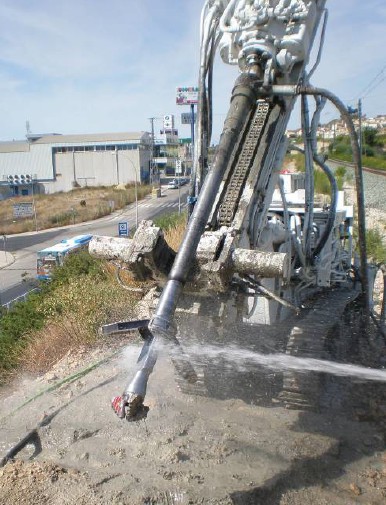

Figura 4. http://actions-incitatives.ifsttar.fr/

Os paso a continuación una animación donde se puede ver con mayor claridad cómo funciona este tratamiento.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

La viabilidad de la vía en placa en líneas de alta velocidad

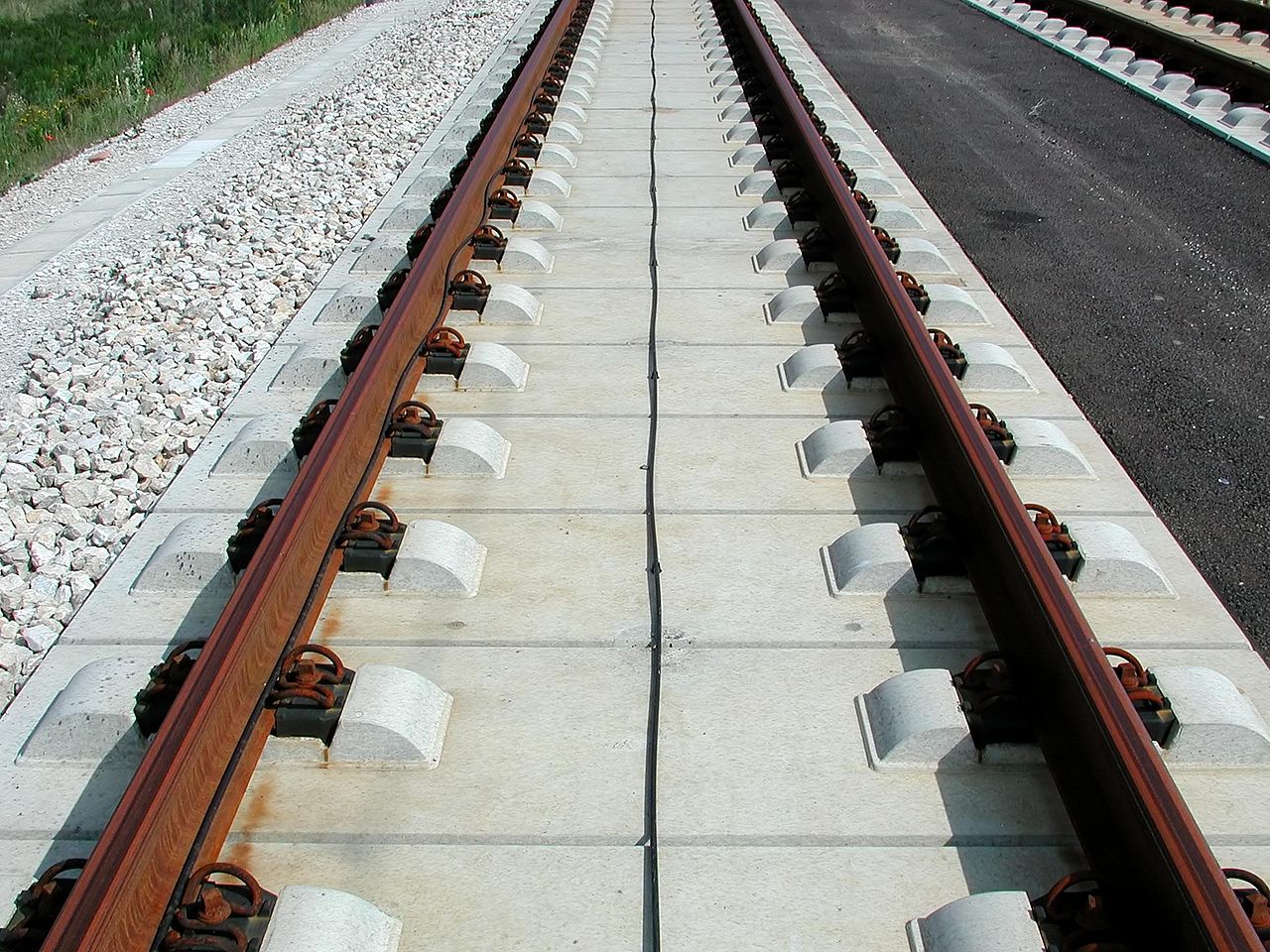

Vía en placa de hormigón en Alemania. Fuente: https://es.wikipedia.org/wiki/V%C3%ADa_en_placa#/media/File:Feste_Fahrbahn_FFB%C3%B6gl.jpg
Vía en placa de hormigón en Alemania. Fuente: https://es.wikipedia.org

La concepción de la superestructura del ferrocarril presenta ciertas semejanzas de evolución conceptual e histórica respecto a la de las carreteras. De hecho, el dualismo existente en los firmes de carreteras referido a los firmes flexibles y los rígidos, puede extenderse, de alguna forma, al existente en la tecnología del ferrocarril respecto a la superestructura de vía con balasto o sin él, es decir, con vía en placa. El debate entre el uso del balasto o de la vía en placa es un debate abierto (Puebla et al., 2000), donde los condicionantes técnicos, funcionales y económicos cobran especial importancia, especialmente cuando se refieren a las líneas de alta velocidad.

La superestructura de balasto presenta, sin duda, ventajas importantes como son los costes de construcción menores que las alternativas sin balasto, la posibilidad de modificar la situación de la vía sin causar problemas de explotación, la regulación sencilla de la altura en caso de asientos de terraplenes, una buena amortiguación acústica y una conservación avalada por la experiencia, con medios mecanizados (Estrade, 1991). Países mediterráneos como Francia, Italia o España han sido partidarios del balasto debido, entre otras causas, a la calidad de los yacimientos de rocas silíceas que permiten, según indican Puebla et al. (2000) una adecuada relación comportamiento/coste. Además, como indica Melis (2006a), los grandes descensos de los terraplenes impiden en ocasiones poner vía en placa sobre ellos. Ello supone, de hecho (Melis, 2006b) la práctica eliminación de los terraplenes altos en las líneas de alta velocidad, reduciendo su altura a 9 m y su asiento a 30 mm, bajando rasantes y alargando túneles.

Sin embargo, uno de los problemas más importantes de las líneas de alta velocidad es el mantenimiento de la calidad de la vía sobre balasto. Este hecho se constató ya en la línea del Tokaido, en Japón, en el año 1964, para velocidades máximas de 210 km/h. El mantenimiento de la calidad geométrica de la vía obliga a operaciones mecanizadas de mantenimiento. Esta dificultad, además, suele ser mayor en infraestructuras difíciles como puentes y túneles. Así, ya en 1924 en un túnel japonés se sustituyó el balasto por unos bloques de madera embebidos en hormigón, formando un basamento bajo cada carril para evitar los problemas con los flujos de agua. Por tanto, la necesidad de una alternativa al balasto se reveló como importante, a pesar de que dicha tecnología también presentaba problemas a resolver. Esta necesidad de un sistema de vía distinto al tradicional ya se puso de manifiesto en 1971 en el estudio HSB (ver Escolano, 1998) para velocidades superiores a los 200 km/h. Ello se debe a que el esfuerzo dinámico aumenta con la velocidad del tren y depende de la calidad posicional de la vía. Es por ello que Alemania adoptó la decisión de aplicar este tipo de montaje en todas sus nuevas líneas de alta velocidad. A todo ello habría que añadir el efecto del schotterflug o “vuelo del balasto” arrastrastrado en el caso de trenes circulando a elevada velocidad (Melis, 2006b).

Vista de como se construye la vía, las armaduras posicionan las traviesas y luego serán hormigonadas. Fuente: https://es.wikipedia.org/wiki/V%C3%ADa_en_placa#/media/File:Schwellen_Rheda.jpg
Vista de como se construye la vía, las armaduras posicionan las traviesas y luego serán hormigonadas. Fuente: https://es.wikipedia.org/wiki/V%C3%ADa_en_placa#/media/File:Schwellen_Rheda.jpg

Los elementos constitutivos de la vía en placa lo forma la plataforma, la solera, la placa soporte, la fijación del carril, la soldadura en barra larga y los elementos adicionales. Una ventaja que caracteriza a la vía en placa es que, frente a la rodadura, el sistema presenta una elasticidad y una amortiguación independiente de la climatología, con una alta disponibilidad para el servicio del vial, con un buen comportamiento ante la dinámica de la marcha, y por tanto, y bajo mantenimiento (Escolano, 1998). Además, las proyecciones de balasto quedan descartadas, precisan de una sección menor de los túneles, se adapta mejor al terreno y el comportamiento se garantiza para velocidades menores a 300 km/h (Escolano, 1998). Otro aspecto de gran importancia es, tal y como indica López-Pita (2001), la cuantificación de la rigidez vertical de la vía. Se trata de un indicador clave en los fenómenos de interacción vía-vehículo, y por tanto, en el deterioro de la vía, especialmente importante en las líneas de alta velocidad. En este sentido, López-Pita (2001) indica que la degradación de la capa de balasto por causa de las vibraciones generadas por el material ferroviario, especialmente en líneas de alta velocidad, podría limitarse con el empleo de vía en placas de asiento de elevada elasticidad. En este sentido, Sheng et al. (2004) comentan que la placa en vía puede reducir el nivel de vibración frente al balasto en el caso de presencia de irregularidades verticales. La solución de vía en placa es más cara de construcción, pero más económica en su mantenimiento. Así por ejemplo, Esveld (2001) indica que este coste de mantenimiento puede reducirse hasta un 70-90%. El encarecimiento se debe, fundamentalmente, a los bajos rendimientos. Además, el rectificado y ajustado del posicionamiento del carril se mueve dentro de límites muy estrictos.

Lei y Zhang (2011) presentaron un modelo de análisis dinámico que le permitió desarrollar un nuevo tipo de placa para vía. Poveda et al. (2015) han presentado recientemente un estudio numérico sobre fatiga en el diseño de placas para vía. Parte de estos autores presentaron también un diseño experimental que comprobaba el comportamiento a fatiga de estos elementos (Tarifa et al., 2015). El Ministerio de Fomento (2014), elaboró una monografía sobre la aplicación de los Eurocódigos para el cálculo de puentes de ferrocarril, centrándose en la vía en placa en aquellos aspectos no contradictorios con dichos códigos.

Puebla et al. (2000) indican cuatro grupos de sistemas de vía en placa: construcción en capas, construcción monolítica, construcción por bloques recubiertos de elastómero y sistemas de construcción especiales. En cualquier caso, el problema más importante que afecta a la viabilidad económica de la vía en placa es su materialización, es decir, los costes elevados derivados de su construcción. Las causas del bajo rendimiento y del elevado coste del montaje de vía sobre placa se debe fundamentalmente a dos motivos. El primero al propio montaje de la vía a su posición teórica definitiva, con un elevado grado de precisión y tolerancias muy restrictivas. Así, el hormigonado tradicional permite un rendimiento de 150 a 200 m/día, muy por debajo de los rendimientos en balasto, que pueden ser más de 1000 m/día. Incluso con el método Alemán, que consiste básicamente en introducir un tren de mezcladoras por una vía auxiliar -construida expresamente a tal efecto- y bombear el contenido de forma íntegra, los rendimientos no superan los 175 a 250 m/día. Es evidente que es necesario un salto tecnológico para superar esta barrera en los rendimientos para ser competitivo económicamente frente al balasto.

Os dejo a continuación un vídeo sobre el hormigonado tradicional de la vía en placa. Espero que os guste.

Os dejo también la Guía Técnica de IECA sobre “Vía en placa mediante losa portante de hormigón para ferrocarril”. Espero que os sea útil.

Descargar (PDF, 3.62MB)

Referencias:

  • Escolano, J. (1998). La “vía en placa” en la DB AG. Revista de Obras Públicas, 145(3382):21-34.
  • Estrade, J.M. (1991) La superestructura de vía sin balasto: perspectivas de su aplicación en las nuevas líneas de alta velocidad. Revista de Obras Públicas, 138(3305):9-28.
  • Estrade, J.M. (1998) La superestructura de vía en placa en las nuevas líneas de alta velocidad de nuestro país. Revista de Obras Públicas, 145(3372):63-74.
  • Esveld, C. (2001). Modern railway track. 2nd ed. The Netherlands: Delft University of Technology.
  • Lei, X.; Zhang, B. (2011). Analysis of dynamic behavior for slab track of high-speed railway base don vehicle and track elements. ASCE Journal of Transportation Engineering, 137(4): 227-240.
  • López-Pita, A. (2001). La rigidez vertical de la vía y el deterioro de las líneas de alta velocidad. Revista de Obras Públicas, 148(3415):7-26.
  • Melis, M. (2006a). Terraplenes y balasto en la alta velocidad ferroviaria (primera parte). Revista de Obras Públicas, 153(3464):7-36.
  • Melis, M. (2006b). Terraplenes y balasto en la alta velocidad ferroviaria. Segunda parte: Los trazados de Alta velocidad en otros países. Revista de Obras Públicas, 153(3468):7-26.
  • Ministerio de Fomento (2014). Documentos complementarios no contradictorios para la aplicación de los Eurocódigos para el cálculo de puentes de ferrocarril. Centro de Publicaciones, 211 pp.
  • Poveda, E.; Yu, R.C.; Lancha, J.C.; Ruíz, G. (2015). A numerical study on the fatigue life design of concrete slabs for railway tracks. Engineering Structures, 100:455-467.
  • Puebla, J.; Fernández, A.; Gilaberte, M.; Hernández, S.; Ruíz, A. (2000). Para altas velocidades ¿Vía con o sin balasto? Revista de Obras Públicas, 147(3401): 29-40.
  • Sheng, X.; Jones, C; Thompson, D. (2004). A theoretical model for ground vibration from trains generated by vertical track irregularities. Journal of Sound and Vibration, 272(3–5):937–65.
  • Tarifa, M.; Zhang, X.; Ruíz, G.; Poveda, E. (2015). Full-scale fatigue tests of precast reinforced concrete slabs for railway tracks. Engineering Structures, 100: 610-621.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

José Roselló Martí y el fallido ferrocarril entre Alicante y Alcoy

Puente de las Siete Lunas, Alcoy (Alicante)

Alcoy (Alicante) es la ciudad de los puentes. Es, posiblemente, uno de los pueblos donde han nacido más ingenieros de caminos, entre los que me incluyo. El post de hoy va dedicado a una obra de ingeniería fallida, la línea de ferrocarril entre Alicante y Alcoy. El proyecto de esta línea de ferrocarril corrió a cargo del ingeniero de caminos José Roselló Martí , destinado en 1927 a la 3ª jefatura de Estudios y Construcciones de Ferrocarriles del Sureste de España, donde se encargó de la redacción del proyecto del viaducto sobre el rio Polop y los de los barrancos  de Siete Lunas, Barchell, Uxola y Zinc, en Alcoy.

A finales de los años 20 del siglo XX se pudo materializar, tras no pocas dificultades, el trazado de la línea férrea que uniría Alicante y Alcoy. El último proyecto lo redactó Roselló el 13 de julio de 1929. De esta línea destacan los numerosos puentes y túneles que se tuvieron que hacer y que hoy sirven como ruta verde para el turismo de interior en estas comarcas.

La mayor parte de los viaductos se construyeron con tres elementos: arcos de medio punto de hormigón armado de 30 m de luz,  arcos de hormigón en masa de 12 m de luz y vigas rectas de hormigón armado de 17,60 m. El más grande y espectacular de los viaductos es el que salva el río Polop, situado al pie del Parque Natural de la “Font Roja”. Posee 230 m. de longitud y una altura máxima sobre el cauce de 46 m. Consta de cinco arcos de 30 m. de luz de hormigón armado y tres arcos de avenida de 12 m. de luz, más pequeños, de hormigón en masa. Las bóvedas tienen todas 3,60 m de anchura, 0,90 m de espesor en la clave y 1,40 m. en los arranques. Los tímpanos están aligerados por arquillos de 4 m. y arriostrados transversalmente por tirantes del mismo material. Dispone de miradores en los arcos pares.

Se utilizaron cerchas semirrígidas para el armado de los arcos, pues aún no se habían publicado los modelos oficiales de puentes para ferrocarril.  Consistía este sistema en el empleo de estructuras rígidas de acero, dimensionadas para sostener el peso propio de la bóveda durante la construcción. Colgado de las cerchas, y bien sujeto a las cabezas inferiores de las mismas, se colocaba un encofrado de madera siguiendo el intradós de la bóveda. Se complementaba este entablonado con unas paredes laterales de madera hasta la altura del trasdós, quedando así establecido el encofrado de las bóvedas, pudiendo de este modo suprimirse costosas cimbras y andamios. A esta armadura se le añadía las armaduras en aquellas zonas necesarias para resistir la flexión que ocasionaban las sobrecargas móviles de servicio del puente.

Asistimos, en las primeras décadas del siglo XX, al predominio de los puentes de hormigón armado en España, que poco a poco fueron desplazando a los puentes metálicos por su mayor economía frente al alto precio del acero y menores gastos de mantenimiento. El predominio del hormigón fue posible al desarrollo en nuestro país de la técnica con figuras como Juan Manuel Zafra o José Eugenio Ribera.

A continuación os dejo el enlace a la página de la Revista de Obras Públicas donde el propio autor nos explica la obra con mayor detalle. http://ropdigital.ciccp.es/detalle_articulo.php?registro=15217&anio=1929&numero_revista=2533

Traviesas prefabricadas de hormigón para vía con balasto

Traviesas de hormigón prefabricado. Fuente: http://www.prefabricadosdelta.com/
Traviesas de hormigón prefabricado. Fuente: http://www.prefabricadosdelta.com/

Las traviesas que recogen la vía y se apoyan sobre el balasto constituyen, junto con la vía en placa (sin balasto), dos posibilidades de gran interés en el caso de utilizar elementos prefabricados de hormigón. Recordemos aquí que el balasto es la base de la vía, formada por áridos de una granulometría variable entre 40 y 150 mm aproximadamente, cuyo objetivo es estabilizar el conjunto de la vía.

Las traviesas prefabricadas de hormigón, también denominadas durmientes en muchos países de Latinoamérica, son un tipo de traviesas que aparecen ante la necesidad de buscar elementos más baratos y abundantes que la madera. Aparecen por primera vez en la Primera Guerra Mundial. Tras muchos intentos y pruebas comienza a consolidarse en el mercado ferroviario a partir de los años 50, cuando se empieza también a constatar su superioridad técnica. Su misión principal es servir de soporte a los raíles y transmitir las cargas al balasto de la vía, constituyéndose actualmente como la solución más empleada en líneas de ferrocarril convencionales, alta velocidad (campo cada vez más interesante en todo el mundo por los miles de kilómetros que hay en proyecto o ejecución) e incluso en líneas de metro urbano.

Cada administración ferroviaria dispone de uno o varios modelos caracterizados fundamentalmente por su geometría y tolerancias, momentos característicos en secciones críticas y valores de los momentos de ensayo para los ensayos de homologación. Cada fabricante dispone de una tecnología propia de diseño y fabricación para cumplir los requisitos de la administración ferroviaria. Son elementos muy normalizados; a destacar, la norma Europea EN 13230 y su traslación española ET033605718b. Se trata de un elemento totalmente industrializado, por lo que de fábrica ya debe salir terminado y con el resto de elementos necesarios incorporados, tales como los sistemas de sujeción con la vía o incluso suelas elásticas para mejorar el apoyo. Por otra parte este pre-montaje es necesario para asegurar la precisión geométrica final. Además de la precisión geométrica y prestaciones mecánicas (resistencia a fatiga), el peso y superficie de apoyo son importantes por razones de estabilidad y degradación del balasto.

Se pueden distinguir diversas tipologías: las traviesas bibloque de hormigón armado que constan de dos piezas de hormigón unidas por una barra de hierro, y las traviesas monobloque de hormigón pretensado, siendo estas últimas las más utilizadas. A su vez, podemos encontrarnos con traviesas polivalentes que permiten el desplazamiento de los carriles para adaptarse a dos anchos de vía (caso de países en que confluyan medidas entre carriles diferentes, como sucede por ejemplo entre España y los países limítrofes), mediante el cambio simultáneo de las fijaciones hacia dentro o hacia afuera. Y traviesas de tres hilos, que también se adaptan a dos anchos de vía, pero teniendo una línea de fijación inmóvil y otra formada por dos posiciones desplazadas más de 200 mm que permiten la utilización simultánea en ambos anchos. Ambos modelos han sido desarrollados originalmente en España.

Otros modelos específicos son:

  • Las traviesas de desvío, que se utilizan en enlaces entre vías o tramos especiales;
  • Traviesas con suela elástica, empleadas para el reforzamiento de la construcción de vías sobre balasto; adecuadas especialmente para terrenos desiguales difíciles, como transiciones sensibles de la traza entre las obras de tierra y los túneles, o puentes.
Trazado esquemático de las traviesas polivalentes. ADIF. Fuente: http://www.adif.es/
Trazado esquemático de las traviesas polivalentes. ADIF. Fuente: http://www.adif.es/

Sus mayores ventajas derivan de su fabricación bajo un sistema de aseguramiento de la calidad más elevado, especialmente por la necesidad de emplear materias primas de altas prestaciones, un control minucioso en la fase de producción y la obligación de llevar a cabo ensayos mecánicos sobre el producto terminado. El control dimensional implica una gran precisión geométrica de las piezas. La precisión exigida (+2mm, -1mm) sobre una base de 1.700 mm es la más alta sobre ningún elemento de hormigón estructural, pensando sobre todo en la variación dimensional a los largo del tiempo por fluencia y retracción. Son elementos que aseguran una durabilidad elevada, para los esfuerzos mecánicos y condiciones ambientales adversas a las que estarán expuestos durante su vida útil. Esto obliga a materiales y procesos de curado exigentes. Además, son elementos de escaso mantenimiento (conserva prácticamente inalterables sus características resistentes iniciales) y su colocación se hace de forma mecanizada (grandes rendimientos de ejecución). Por el contrario, su alto peso (en torno a 300 kg) hace que su manejo, a no ser por medios mecánicos, sea más difícil, aunque esto ayuda a mejorar la estabilidad de la vía adhiriéndose mejor al balasto.

Os dejo a continuación un vídeo de la fabricación de este tipo de traviesas prefabricadas.

Referencias:

CURSO DE ESPECIALIDAD BÁSICA – CONOCIMIENTO DE LA CONSTRUCCIÓN INDUSTRIALIZADA CON PREFABRICADO DE HORMIGÓN O CONCRETO. Maestría Internacional en Soluciones Constructivas con Prefabricados de Hormigón o Concreto, organizada por ANDECE y STRUCTURALIA. (link)



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de un paso inferior bajo vía

Paso inferiorEn estos dos vídeos se puede ver cómo se sustituyó un antiguo paso inferior para ferrocarril por otro en Cow Lane (Reading). El nuevo es un marco que se construyó fuera de su ubicación y luego se empujó hasta suposición definitiva. Espero que os gusten.

En este vídeo podemos ver los últimos 4 días de la construcción de un paso inferior en Reading, en diciembre de 2011.





Construcción de puentes arco con armaduras rígidas (autocimbras)

Viaducto de Martín Gil, construcción: 1934-1942

Los puentes arco pueden construirse mediante cimbras, sin embargo si estas estructuras auxiliares no se reutilizan, puede optarse por dejarlas en el propio arco formando parte de su armadura. De esta forma la cimbra pasa de ser un medio auxiliar a ser parte de la estructura definitiva. Esta idea de usar una armadura rígida portante la empezó a utilizar el ingeniero austriaco Joseph Melan a finales del XIX, con la cual se podían construir bóvedas de hormigón sin necesidad de cimbras. Los encofrados se colgaban de una estructura metálica, portante durante el hormigonado, que quedaba finalmente embebida en el hormigón.

Este procedimiento lo utilizó en 1939 Eduardo Torroja en el viaducto de ferrocarril Martín Gil. Este puente se empezó a construir suspendiendo una cimbra de madera mediante cables, pero aparecieron muchos inconvenientes durante el hormigonado. Además, el desgraciado accidente ocurrido en el puente de Sandö en Suecia en agosto de ese mismo año, donde la cimbra para un arco de 264 m, que iba a ser el arco de hormigón más grande del mundo, costó la vida a 18 personas. La solución fue ejecutar una autocimbra metálica con sus componentes unidos mediante soldadura. Destaca el hormigonado como un proceso muy concienzudo para no entrar en situaciones de carga no admisibles por la propia cimbra. Se empezó por la parte inferior del cajón, después las almas y por último la parte superior. Este arco, de 202 m constituyó en su tiempo récord mundial de luz, hasta 1943, en que se acabó el puente de Sandö.

Un procedimiento constructivo más complejo se ejecutó en el puente de Echelsbacher, en el cual la autocimbra era total. En vez de construir sólo la autocimbra del arco, se realizó en la totalidad del puente para crear una estructura metálica triangulada que pudiese avanzar por voladizos sucesivos. El vertido de hormigón en el arco se realizó cuidadosamente para evitar situaciones inadmisibles para la cimbra. Se subdividió la sección transversal en fases, completando en cada una de ellas el hormigonado.

Puente de Echelsbacher

Os dejo a continuación un artículo sobre el sistema Melan y la invención paralela de José Eugenio Ribera.

Descargar (PDF, 1.08MB)



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de las vías del tren

Vehículos_de_mantenimiento_de_vía_en_el_Museu_de_Catalunya
Vehículos de mantenimiento de vía en el Museu de Catalunya. Author: Rafa Salvador

Llamamos vía férrea a la parte de la infraestructura ferroviaria formada por el conjunto de elementos que conforman el sitio por el cual se desplazan los trenes. Las vías constituyen el elemento fundamental de la infraestructura ferroviaria y constan, básicamente, de carriles apoyados sobre traviesas que se disponen dentro de una capa de balasto. En la construcción de las vías férreas, la precisión y la velocidad son siempre esenciales. No solo deben instalarse los raíles, durmientes y el balasto de forma precisa, sino que también debe llevarse a cabo un mantenimiento y una renovación periódica.

Actualmente la construcción de las vías férreas se realiza de una forma mecanizada. Os dejo un vídeo donde se puede ver claramente este tipo de trabajos. Espero que os sea de interés.





Método constructivo del Túnel de El Regajal

http://www.excmontesorientales.es/

Los terrenos expansivos suponen un auténtico dolor de cabeza para los ingenieros. Si sumamos un terreno soluble y corrosivo, tenemos un buen problema a solucionar, tal y como nos comenta Enrique Montalar en su blog respecto a la construcción del túnel de El Regajal. Todas estas circunstancias obligaron a diseñar complejos procesos constructivos durante la ejecución del túnel con unos revestimientos estructurales de gran rigidez que, en muchos casos, debían quedar finalizados muy cerca del frente de excavación.

El túnel de El Regajal es uno de los elementos más importantes de la línea de alta velocidad Madrid-Castilla La Mancha-Comunidad Valenciana-Región de Murcia, tanto por su complicada ejecución desde el punto de vista geológico y geotécnico, como por el valor medioambiental de la infraestructura. Este túnel se incluye en el tramo Aranjuez-Ontígola, de 4,7 km de longitud, que discurre entre los términos municipales de Aranjuez (Madrid) y Ontígola (Toledo), y cuyas obras de plataforma cuentan con un presupuesto de 113,82 millones de euros. El proyecto lo hizo SENER, la empresa constructora fue la UTE ACCIONA-OBRAS SUBTERRÁNEAS y la asistencia técnica corrió a cargo de GETINSA, aunque cuando vieron lo que tenían entre manos entraron también en juego la UPM, la UPC y el CEDEX.

Os paso a continuación un vídeo que presenta el túnel de El Regajal, así como el proceso constructivo del túnel y singularidades de la obra.
