Descabezado de muro pantalla

Figura 1. Descabezado con martillo rompedor manejado desde una retroexcavadora. http://www.generadordeprecios.info

Se define como descabezado la operación por la cual se retira el hormigón contaminado, o de inferior calidad o el exceso de la cabeza del muro-pantalla por encima del nivel de coronación previsto. Se trata de un procedimiento similar al descabezado de pilotes, tema que ya tratamos en un artículo anterior. A continuación vamos a describir brevemente los procedimientos usuales de descabezado de muros pantalla (Figura 1).

Son varias las razones por las que tenemos que descabezar un muro pantalla. En primer lugar puede ocurrir que hayamos rellenado a una cota superior a la teórica, pero lo más habitual es que el hormigón de la parte superior de las pantallas esté contaminado con los lodos de perforación o con el propio terreno, por lo que debe sanearse. Se debe realizar el descabezado del hormigón hasta el nivel de coronación usando equipos y métodos que no dañen al hormigón, la armadura o cualquier instrumentación instalada en los paneles. En particular, es importante respetar las armaduras del muro pantalla para que solapen con la viga de coronación. En ocasiones se utilizan equipos mecánicos pesado que pueden ocasionar un riesgo de fisuración extensiva, por lo que, en ocasiones, se debe restringir el tipo y tamaño de la máquina empleada.

Cuando sea posible, se puede descabezar por encima del nivel de coronación antes de que el hormigón haya fraguado. Sin embargo, se debe hacer el descabezado final hasta el nivel de coronación solo después de que el hormigón haya alcanzado la suficiente resistencia.

Una de las preguntas habituales es saber qué distancia hay que descabezar. La respuesta fácil es que la Dirección Facultativa, en función de la contaminación de la parte superior de la pantalla, es quien debería determinar la magnitud requerida. En una conversación técnica mantenida con Luis Miguel Salazar (PONTEM), me comentó que la norma NTE-CCP, que trata sobre pantallas, se determina lo siguiente: “la cota final de hormigonado rebasará a la teórica en al menos 30 cm. Este exceso en su mayor parte contaminado por el lodo, será demolido antes de construir la viga de atado de los paneles. Si la cota teórica coincide con la coronación de muretes se deberá hacer rebosar el hormigón hasta comprobar que no está contaminado“. Por tanto, ya tenemos una cota mínima: al menos 30 cm, pero la recomendación es comprobar la profundidad en la que el hormigón se encuentre contaminado.

Una de las formas habituales de descabezar el muro-pantalla es de forma manual con ayuda de martillos picadores. En la Figura 2 se puede ver esta operación. Se trata de un procedimiento que presenta poco rendimiento y que puede resultar penoso para los operarios. Es por ello que, en caso de descabezar grande volúmenes, es preferible desde el punto de vista económico y de rendimiento el uso de medios más mecanizados. Por ejemplo, en la Figura 3 se observa un martillo rompedor manejado desde del brazo de una retroexcavadora.

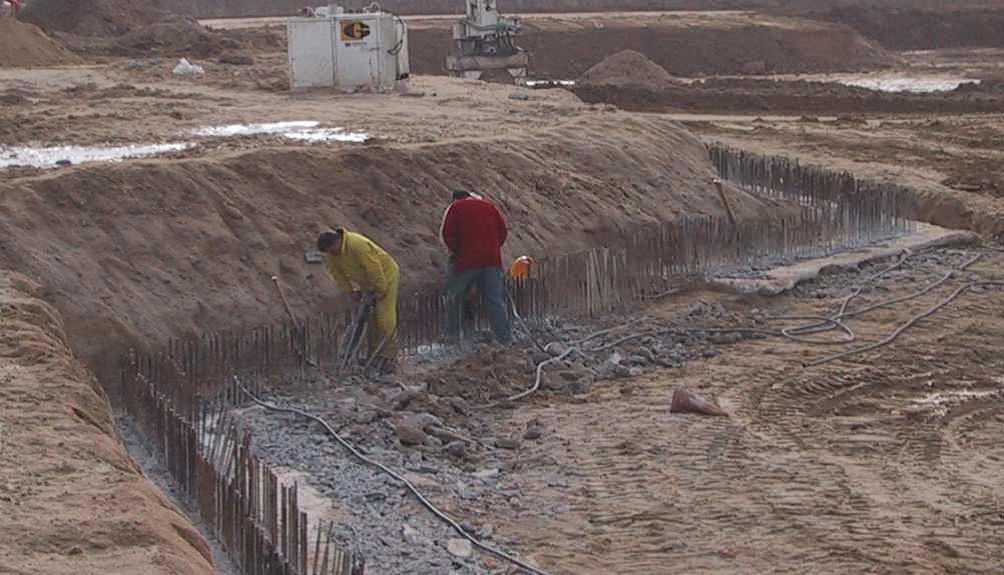

Figura 2. Descabezado de la pantalla con martillos picadores manuales. Cortesía: Geocisa

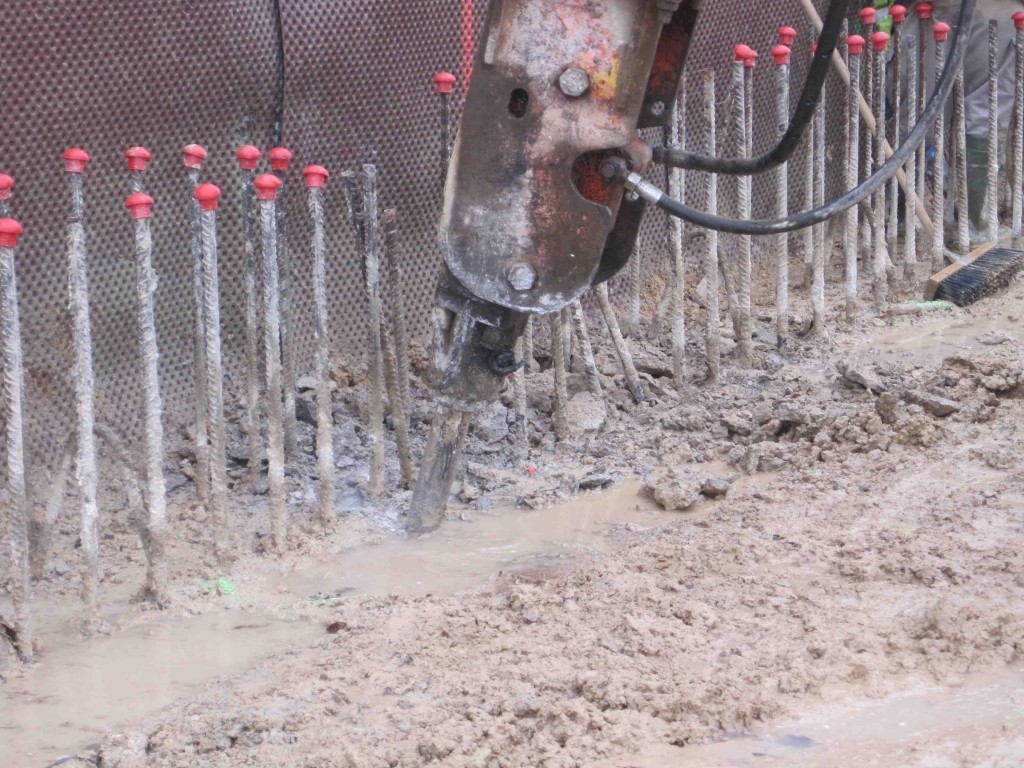

Figura 3. Descabezado de muro pantalla mediante martillo rompedor. http://www.gestionaobras.com/muros-pantalla-torremalilla/

El descabezado de muros pantalla mediante herramientas hidráulicas presenta ventajas respecto al uso de martillos rompedores: una mayor productividad, mínimo daño sobre el propio muro pantalla, la posibilidad de dejar la armadura intacta, no hay grietas por debajo del nivel de corte, bajos costes de operación y alta eficiencia.

Se puede realizar el descabezamiento de muros pantalla mediante un quebrantador hidráulico, de forma similar a los pilotes (ver Figura 4). Se trata de un cilindro quebrantador que funciona con el principio de cuña. Existen quebrantadores que pueden manejarse por un solo operario con una fuerza de quebrantación superior a las 4000 kN. El trabajo es silencioso, sin polvo ni vibraciones, de peso ligero y apto para utilizarse en espacios cerrados o de difícil acceso.

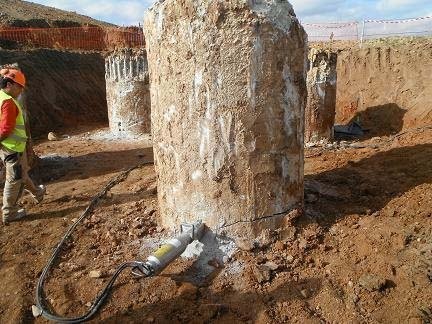

Figura 4. Descabezamiento de un pilote mediante quebrantador hidráulico. http://www.taladraxa.com/servicios/quebrantado/descabezado-de-pilote.html

También existen herramientas accionadas mediante gatos hidráulicos que permiten un descabezado limpio y preciso de la cabeza del muro-pantalla, tal y como podemos observar en las Figuras 5 y 6.

Figura 5. Descabezado de muro pantalla mediante gatos hidráulicos. http://geojuanjo.blogspot.com/2011/05/descabezando-muros-pantalla.html

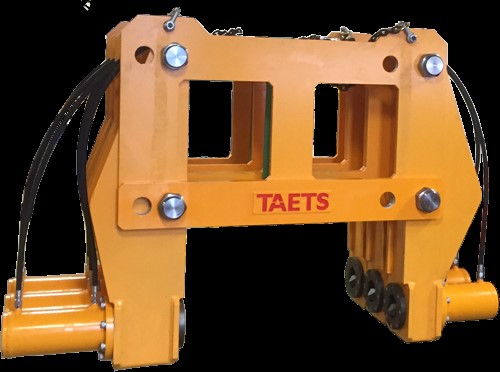

Figura 6. Descabezador hidráulico de muros pantalla. https://www.pilebreaker.com/wall-breaker

Otra de las opciones que pueden utilizarse es utilizar unas mandíbulas hidráulicas que, literalmente, “se comen” el hormigón, rompiéndolo (Figura 7).

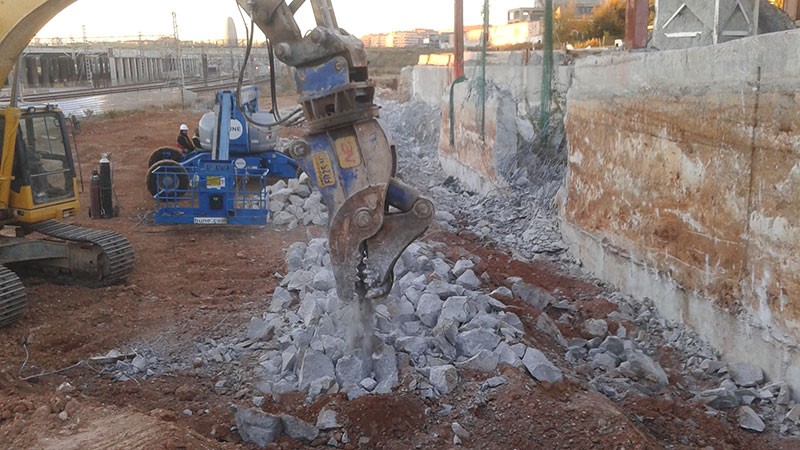

Figura 7. Descabezado de muros pantallas mediante mandíbulas. http://coynsa.com/derribos/demolicion-de-pantallas-de-hormigon-armado-en-macropozo/

También se pueden utilizar otros procedimientos como la hidrodemolición (ya se escribió sobre ello en un artículo sobre descabezado de pilotes) o bien se puede utilizar el fresado para el descabezado. Las Figuras 8 y 9 muestras dos tipos de máquinas que realizan un fresado de la cara interior del muro-pantalla. Sin embargo, la misma herramienta sirve para el descabezado, tal y como se puede ver en el vídeo que sigue.

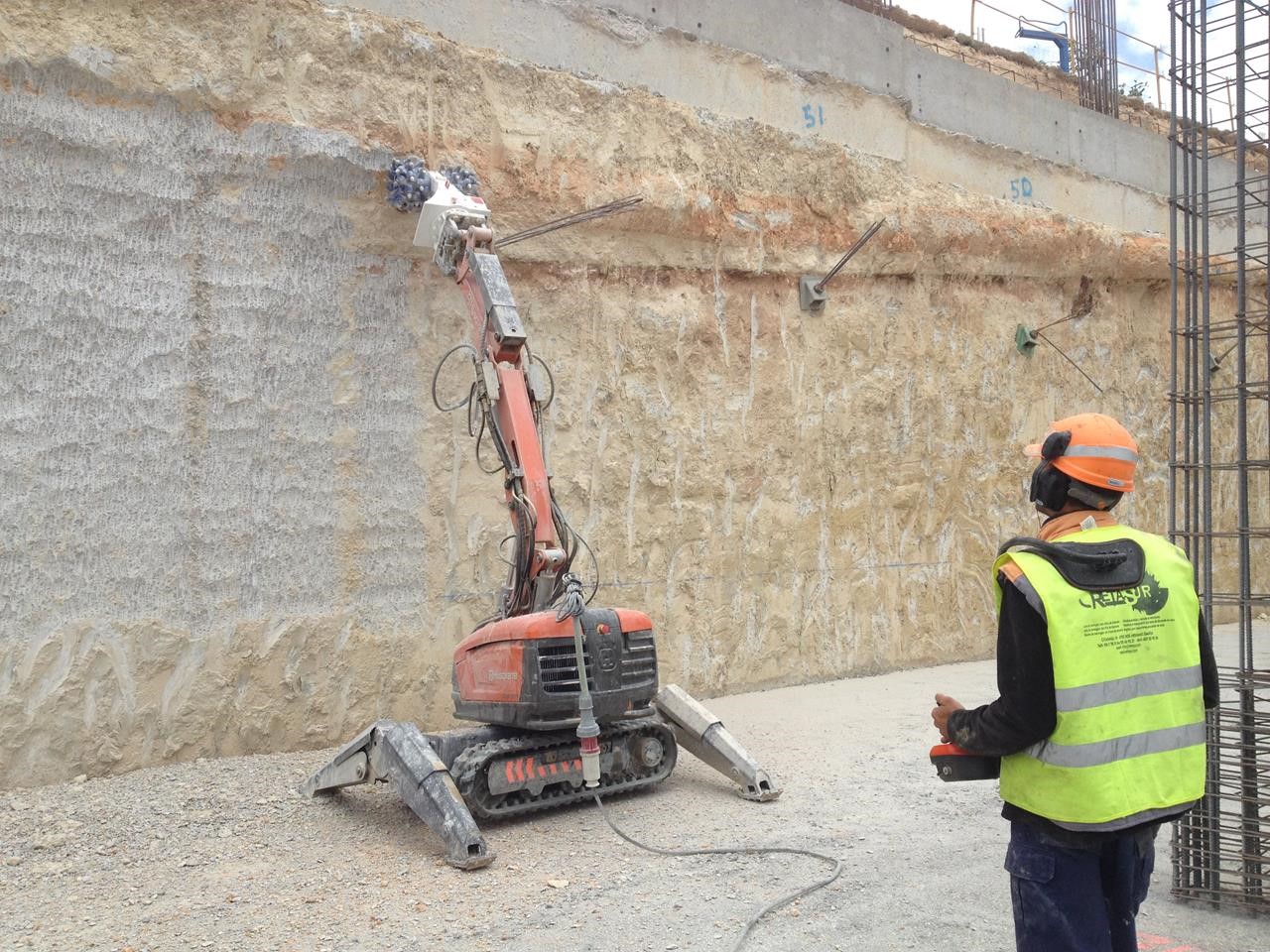

Figura 8. Fresado de muro pantalla. http://www.retasur.com/servicios/fresado-de-pantallas-de-hormigon/



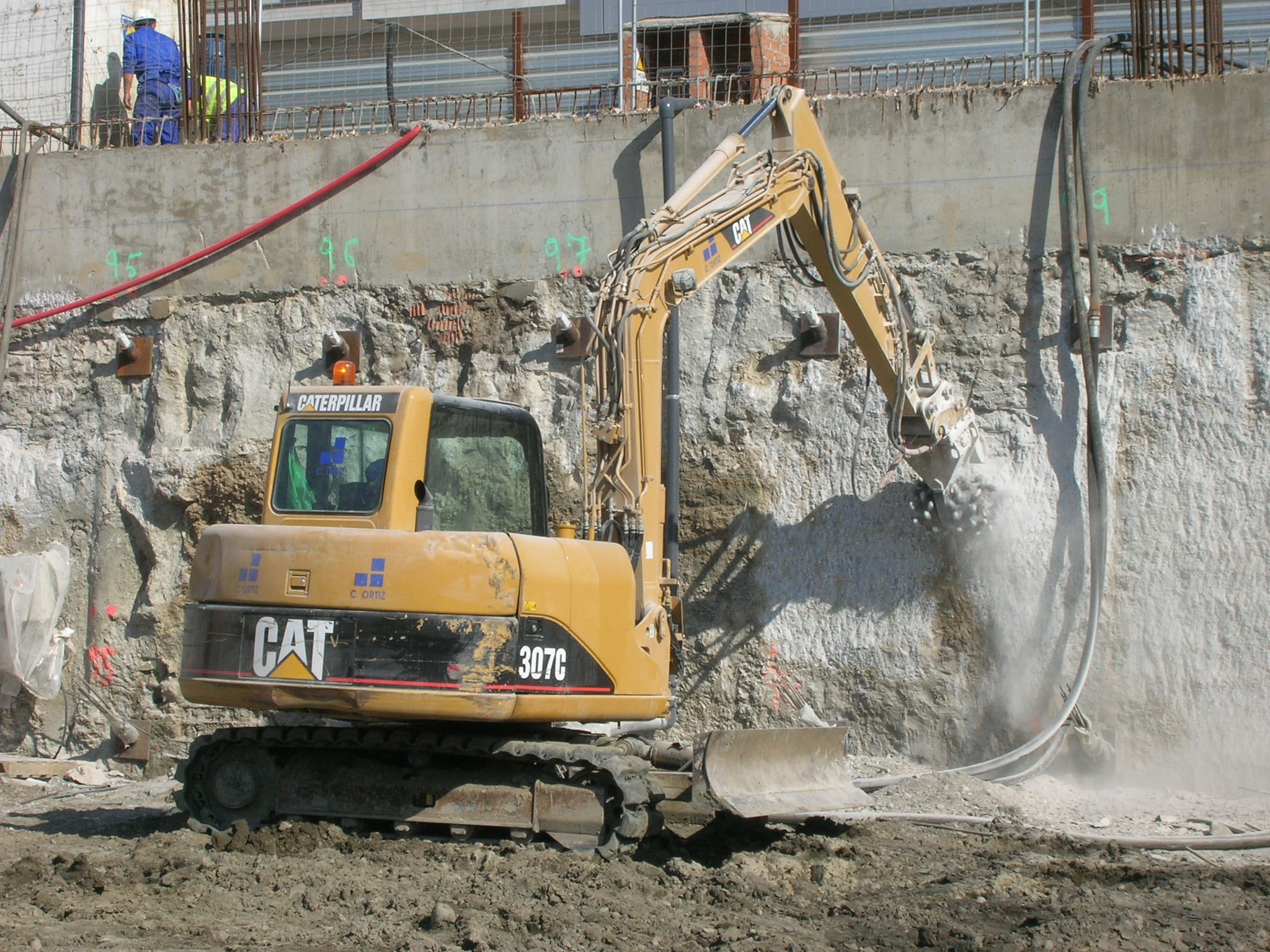

Figura 9. Fresado de muro pantalla. http://www.comportiz.com/fresado-de-muro-de-pantalla.html





Referencias:

ORDEN de 8 marzo 1983, Norma Tecnológica de la Edificación NTE-CCP, «Cimentaciones, Contenciones, Pantallas». BOE 16 abril 1983, núm. 91, pág. 10529.

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Demolición del Puente de los Ingleses

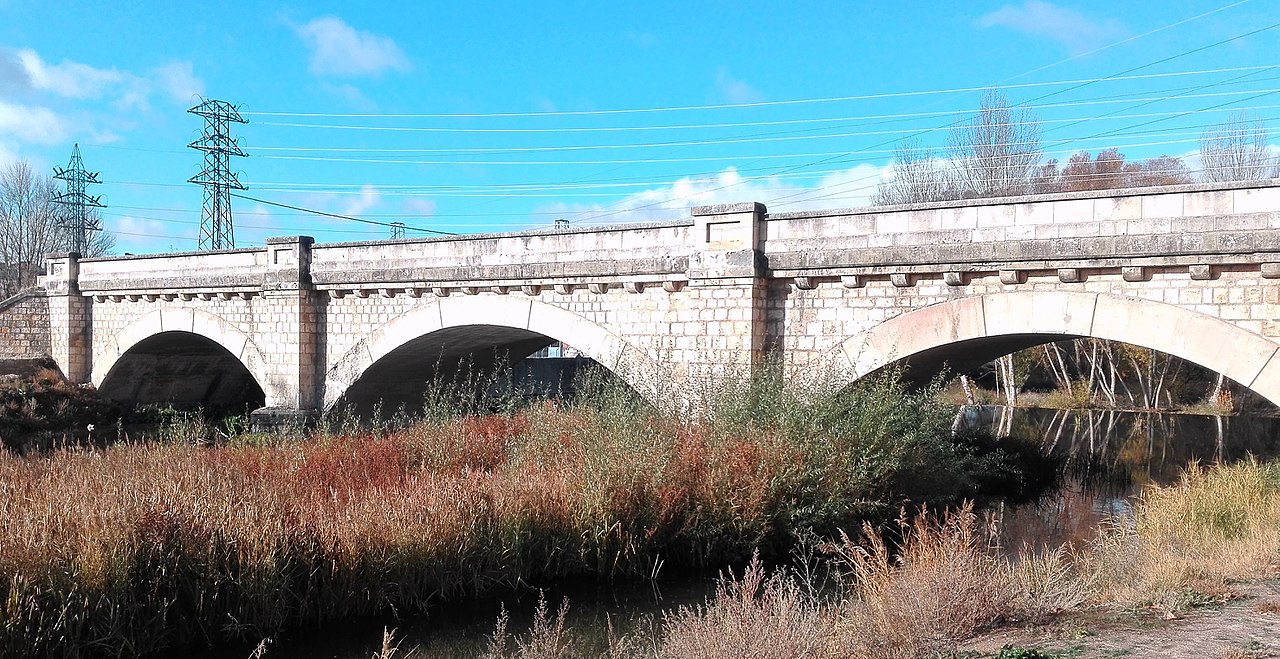

El puente de los Ingleses, Burgos. De DaianaSol – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=64484066

A veces no hay más remedio que sustituir algunas infraestructuras. Sin embargo, cuando desaparece un puente, algo nuestro también se va. Es el caso de este puente burgalés.

El Puente de los Ingleses, inaugurado en 1928, se ha demolido para construir un nuevo puente sobre el Arlazón y el vial de la Universidad, en Burgos. Este puente formaba parte de la infraestructura de la línea Santander-Mediterráneo.

Este puente de fábrica se utilizó hasta que se cerró la línea férrea, usándose desde entonces como ​  ramal industrial para dar servicio al Polígono de Villalonquéjar hasta 2009. Su demolición se realizó en marzo de 2018.

En su lugar se ha construido un nuevo puente que da continuidad a los viales cercanos y que une los barrios de la zona suroeste (como el barrio del Pilar, la zona de Bakimet y el campus universitario de la Milanera) con los barrios de la zona noroeste (como Fuentecillas y la barriada Yagüe).

Os dejo a continuación un vídeo rápido elaborado por Herrero Temiño, la empresa adjudicataria del proyecto, que lo ha ejecutado en colaboración con Metálicas Estrumar, encargada de la nueva estructura. Espero que os guste.







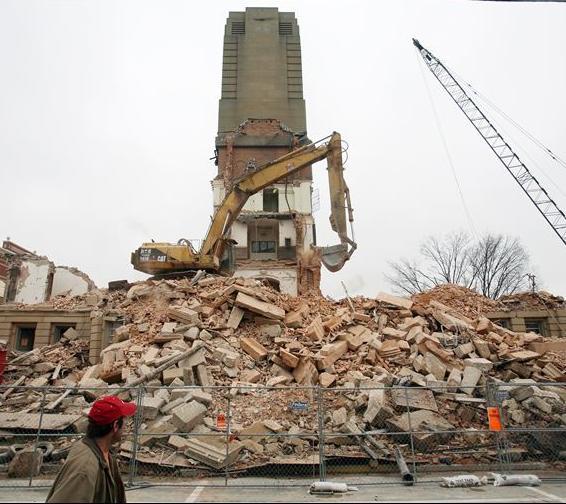

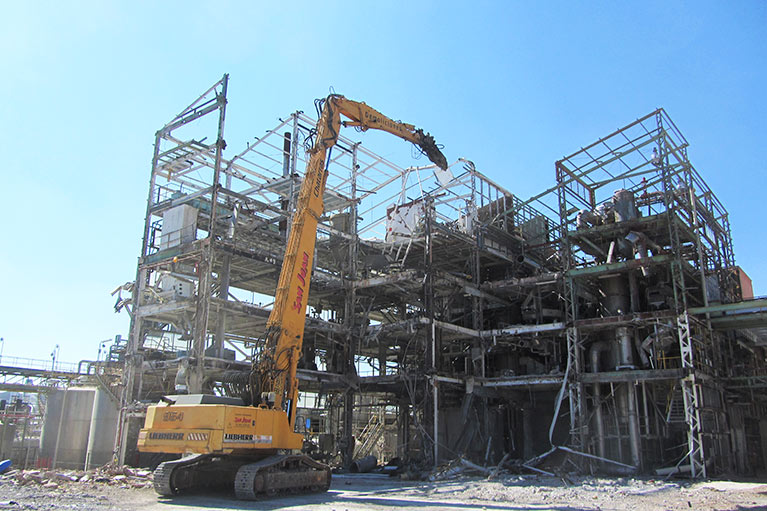

Equipo de demolición hidráulico de mandíbulas

La demolición de estructuras puede realizarse mediante equipos hidráulicos dotados de mandíbulas. Se trata de una buena alternativa a los explosivos o a los martillos hidráulicos, pues se reduce el ruido y las vibraciones. Existen de trituración y de pulverización.

A continuación os dejo un par de  vídeos donde se muestra el funcionamiento de este tipo de máquinas. Espero que os gusten. Una vez los halláis visto, podréis contestar a las siguientes preguntas:

  1. ¿En cuánto tiempo se puede demoler un puente de paso superior de vigas?
  2. ¿En qué orden se debe demoler un puente?

A continuación podéis ver cómo se puede demoler un muro de hormigón mediante una pinza demoledora secundaria NPK G30, montada sobre retroexcavadora Komatsu PC 450, para las obras de urbanización del PP1 de Leganes, Madrid

Si queréis más información, os dejo la siguiente página:  pulverizadores-de-hormigon-para-excavadoras-61536-396086.html



Hidrodemolición

La hidrodemolición es una técnica de demolición y extracción del hormigón que consiste en el uso de agua a alta presión. Se trata de extraer el hormigón de estructuras tales como puentes, túneles, etc. Se utiliza además para la reparación y el acondicionamiento de las estructuras dañadas.

La porosidad del hormigón permite que un chorro de agua a presión sea capaz de romperlo.  A diferencia de otros métodos, la hidrodemolición no genera microfisuras ni el despegue de las armaduras del interior de la estructura, es decir, queda una superficie rugosa que favorece claramente la adherencia ante cualquier revestimiento posterior. Las armaduras, además, quedan libre de óxido y preparadas para su protección posterior.

El rendimiento de esta técnica alcanza un valor promedio de un metro cúbico por hora, variable en función del tipo de máquina empleada. Estas máquinas cuentan con motores diésel de unos 500 caballos de vapor que proporcionan al agua una presión de unos 1.500 bares, a un caudal de unos 200 litros por minuto. Variando el tiempo que el hormigón esté expuesto al chorro de agua se conseguirá una mayor o menor profundidad de demolición. En comparación con otros métodos tradicionales de demolición del hormigón, como el uso de martillos, supone un rendimiento unas veinte veces mayor. Es además la técnica menos agresiva con el medio ambiente, aunque el residuo que genera es una suspensión agua-hormigón.

A continuación os paso una recreación del sistema de hidrodemolición realizado por el fabricante sueco ConjetAB y presentado por la empresa Hidrodemolición.es. Espero que os guste.



Mini robots empleados en la demolición

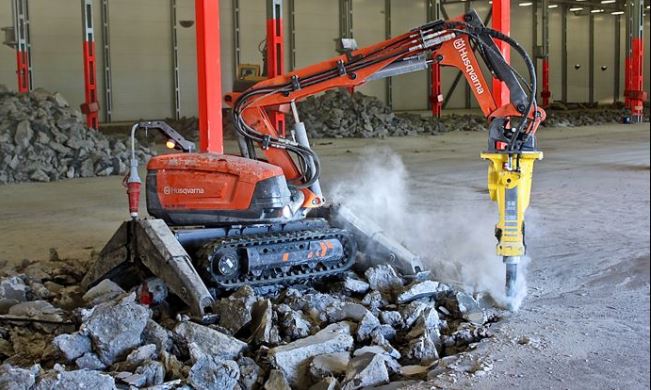

precisionLa innovación en la maquinaria de la construcción avanza hacia la especialización y la autonomía de los equipos. Así hoy día existen equipos de demolición de elevada potencia capaces de funcionar mediante mando a distancia con bluetooth, incluso a 100 m sin peligro de interferencias y con seguridad para el operario. Esto es especialmente interesante en trabajos en zonas peligrosas con desniveles o con accesos reducidos. Si además funcionan de forma eléctrica, es posible su uso en recintos cerrados al no provocar humos de combustión. Sin embargo los usos también se encuentran fuera de la ingeniería civil, como es el caso de la manipulación de escombros o la realización de trabajos en altas temperaturas como acerías y fundiciones, limpiar hornos en cementeras, o trabajos en túneles y galerías en el sector minero.

husqvarna1

A continuación os dejo un vídeo explicativo de los robots de Husqvarna, que espero os sea de utilidad.

husqvarna2





Robots para demolición en lugares reducidos

Robot Brokk 90

En ocasiones resulta muy complicado realizar demoliciones en espacios muy reducidos o peligrosos. En estos casos la utilización de máquinas guiadas o robots puede ser una solución interesante. A continuación os paso información sobre el robot de demolición BROKK 180, aportada como servicio por la empresa Perforaciones y Cortes Saldaña, así como varios vídeos explicativos de cómo se puede utilizar este tipo de maquinaria especializada. Este tipo de máquinas son eléctricas, lo cual evitan humos. Presentan pesos reducidos, por lo que pueden trabajar sobre determinados forjados, repartiendo el peso con orugas de goma y estabilizadores. Espero que os resulte de interés.

En primer lugar os paso un vídeo de una demolición parcial de la planta 12 de un total de 18, del edificio Torre Libertad, en Concepción (Chile). El robot de demolición Brokk 180 en este caso presenta una pinza de demolición Darda CC420 y un martillo hidráulico Atlas Copco.  Este vídeo corresponde a la empresa Voladuras y Demoliciones Chile (http://www.voladurasydemoliciones.cl).

“Daruma-otoshi”: novedoso procedimiento de demolición japonés

https://www.kajima.co.jp/english/welcome.html

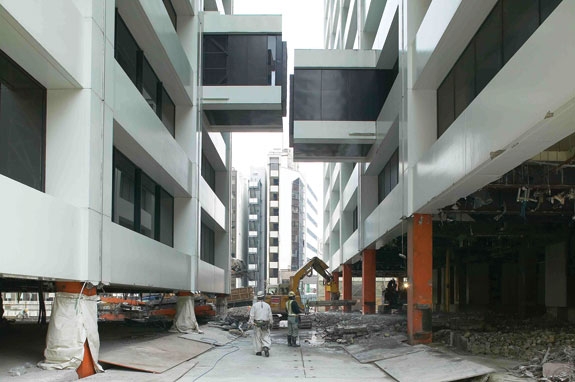

Kajima Corporation es una empresa japonesa que ha innovado en la forma de demoler los edificios. Lo habitual en la demolición de un edificio, siempre que no se realice una voladura controlada, es empezar a hacerlo de arriba hacia abajo, y no al revés.

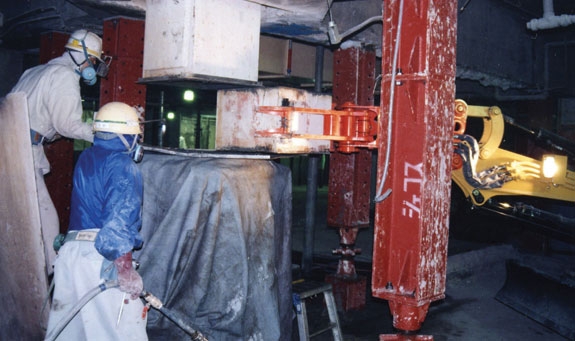

Este nuevo método hace justo lo contrario. Las columnas del edificio de la planta baja se cortan y sustituyen por unos gatos hidráulicos que, de forma controlada, hacen bajar todo el edificio, planta a planta.

El método lo ha llamado la empresa “daruma-otoshi”, debido a la similitud con un viejo juego japonés que consiste en ir quitando piezas de debajo de un muñeco sin que éste se desmonte.

https://www.kajima.co.jp/english/welcome.html

De acuerdo con Kajima, el método es más seguro y crea menos ruido y polvo que los métodos tradicionales. También argumentan que este método permite reducciones de tiempo en torno al 20% y hace más fácil reciclar y separar los productos procedentes del desmantelamiento. Lo que no parece tan claro es el coste que supone la tecnología, que por cierto, fue finalista en el premio a la innovación del CTBUH 11th Annual Awards, 2012.

Os paso un par de vídeos sobre este método de demolición. Espero que os gusten.

Cementos expansivos para el taqueo y la demolición

A mediados de los años setenta del siglo XX, un ingeniero y químico italiano, Rossano Vannetti, comienza el estudio y el desarrollo de la formulación moderna del cemento expansivo. A base de carbonatos de calcio, consigue desarrollar una formulación que le permite regular a voluntad el tiempo de reacción del producto, y por tanto, a base de catalizadores de la reacción, controlar los tiempos de rotura.

El cemento expansivo permite el taqueo y demolición sin emplear productos explosivos. Este método, consiste en llenar los barrenos practicados en los bloques de roca con un cemento, encartuchado o a granel mezcla de cal y silicatos, que al hidratarse aumenta de volumen y genera unas presiones expansivas del orden de unos 30 MPa, que provocan la rotura de los bloques siguiendo la malla previstas de las perforaciones.

La principal ventaja es la ausencia total de alteraciones ambientales y su mayor inconveniente el coste. Se utilizan normalmente donde no es posible realizar voladuras. Las cantidades consumidas oscilan entre los 3 kg/m3 en rocas blandas hasta los 8 kg/m3 en rocas duras. Normalmente, la proporción de agua que se añade al cemento es del 25% y los tiempos necesarios para que aparezca la rotura de la roca van desde los 30 minutos para algunos tipos hasta las 12 y 24 horas para otros. Aunque estos cementos son productos básicamente seguros, es preciso durante su manejo observar algunas recomendaciones:

  • Usar guantes y gafas protectoras, ya que, generalmente, son sustancias alcalinas con un pH muy alto y cualquier salpicadura puede producir daños en la piel y en los ojos.
  • Una vez cargados los barrenos no mirar en la dirección de éstos.
  • Colocar protecciones ligeras sobre la roca a fragmentar si existe riesgo de estallidos y proyecciones de pequeñas esquirlas” sobre todo si se lleva a cabo un taponado firme de los barrenos.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



Demolición de un puente mediante martillo rompedor

En la industria de la construcción, siempre se presenta la necesidad de romper materiales y como resultado de esto, deben ser utilizados equipos como martillos demoledores hidráulicos, robots de demolición, y pinzas hidráulicas de demolición.

Un puente no sólo puede demolerse mediante explosivos. A veces no hay más remedio que hacerlo mediante martillo rompedor. Os dejo este enlace de Pep Lloveras sobre el tema. Otro enlace interesante es este pequeño proyecto sobre la retirada y demolición de un puente, que os podéis descargar en el siguiente enlace: http://www.oviedo.es/upload/contratos/docs/PROY_demolPTrubia.pdf

También os adjunto un vídeo para que veáis cómo se ha desmantelado un paso superior con maquinaria de demolición. En este caso, se trata de una estructura sobre la autopista 101 del sur de California, que en apenas 5 horas fue demolida. El vídeo es de Anthony Plasencia. Espero que os guste.

Os paso otro vídeo, cuyo enlace que lo ha facilitado Moisés de la Llave. En mayo de 2010 fue demolido mediante varios equipos hidráulicos dotados de mandíbulas (cizallas) en una primera fase y posteriormente mediante martillo rompedor, el puente de la autovía A-42 sobre la N-400 en Toledo (entre Santa Bárbara y el Polígono), cuya estructura presentaba un peligroso deterioro y que sería posteriormente reemplazado por un nuevo puente.

Otro vídeo trata de la  demolición del viejo Puente Chartershall en Escocia donde había sido golpeado por los camiones en numerosas ocasiones. Se encuentra en la autopista M9, ​​al norte de la salida 9, M9/M80 en Pirnhall Interchange. El proceso de demolición y construcción del nuevo puente duró 3 noches y tuvo un coste de más de 1 millón de euros.
