Refuerzo del terreno mediante inclusiones rígidas

Un suelo blando puede reforzarse mediante inclusiones rígidas verticales dispuestas en forma de malla que suelen apoyarse sobre un sustrato competente y que no se conectan a la estructura. Sobre las inclusiones se acomoda una capa de reparto para transferir las cargas. Esta capa de transferencia puede realizarse en balasto, materiales tratados con cemento o cal, o por materiales granulares. La transferencia mejora si se disponen uno o varios niveles de geosintéticos. Las inclusiones rígidas limitan los asientos y se mejora la capacidad portante del terreno.

A diferencia de las inclusiones blandas, como pueden ser las columnas de grava, la rigidez de las inclusiones rígidas es mayor a la del terreno natural, no siendo necesario confinarlas lateralmente. Además, sus diámetros son menores, con porcentajes de tratamiento comprendidos entre el 2 y el 15% del volumen del terreno. El material introducido en las inclusiones blandas no presenta cohesión, mientras que, en las rígidas, la cohesión es significativa y permanente. Las inclusiones rígidas son estables sin necesidad del confinamiento lateral que, por ejemplo, necesita una columna de grava.

En la Figura 1 se observa que las inclusiones rígidas, a diferencia de otras cimentaciones, no se conectan directamente con la estructura. En efecto, la técnica distribuye las tensiones entre las inclusiones y el suelo blando a través de la capa de reparto y por el rozamiento negativo originado por los diferentes asientos existentes entre el suelo y las inclusiones (Figura 2). Tanto la geometría como las características geotécnicas de la capa determinan la eficacia de la transmisión de las cargas. Una forma de reducir las tensiones en el terreno y aumentarlas en las inclusiones es colocar geomallas en la capa de reparto. Estas mallas acortan la diferencia de asientos entre la cabeza de las inclusiones y el suelo debido al efecto membrana.

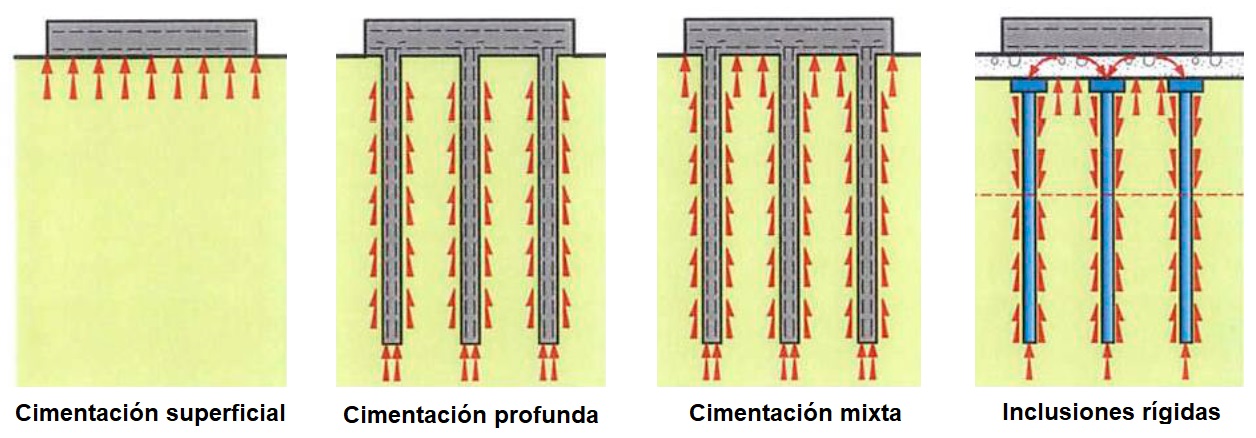

Figura 1. Tipos de cimentación (IREX, 2012)

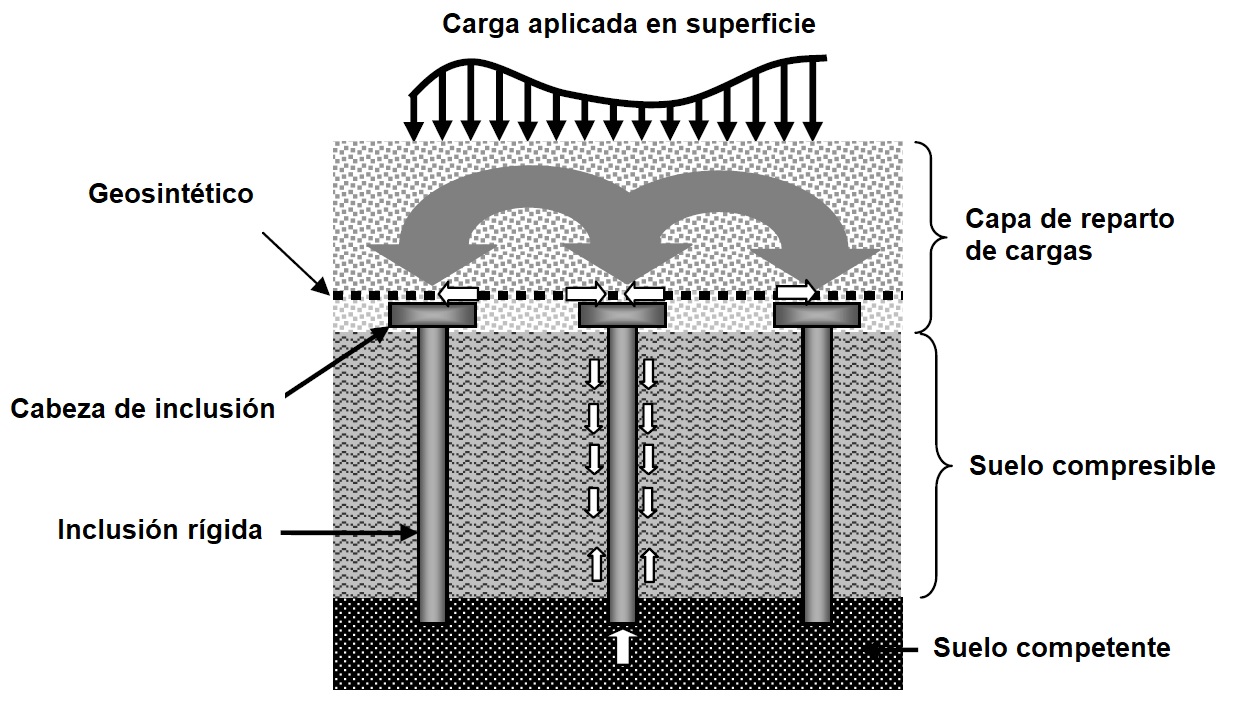

Figura 2. Funcionamiento de las inclusiones rígidas (Jenck, 2005)

Las inclusiones rígidas se clasifican atendiendo a su proceso constructivo y a su mecanismo de transferencia de cargas. Una primera división, formulada por Briançon (2002), permite distinguir las inclusiones prefabricadas de las ejecutadas “in situ” (Figura 3). Las primeras se hincan por golpeo o presión distinguiéndose los pilotes de hormigón, acero y madera. Las segundas se subdividen en pilotes de extracción e inclusiones ejecutadas por medio de un ligante añadido al suelo. Sin embargo, una clasificación más utilizada divide las inclusiones rígidas atendiendo a su procedimiento constructivo en inclusiones por desplazamiento, por extracción y por mezclado.

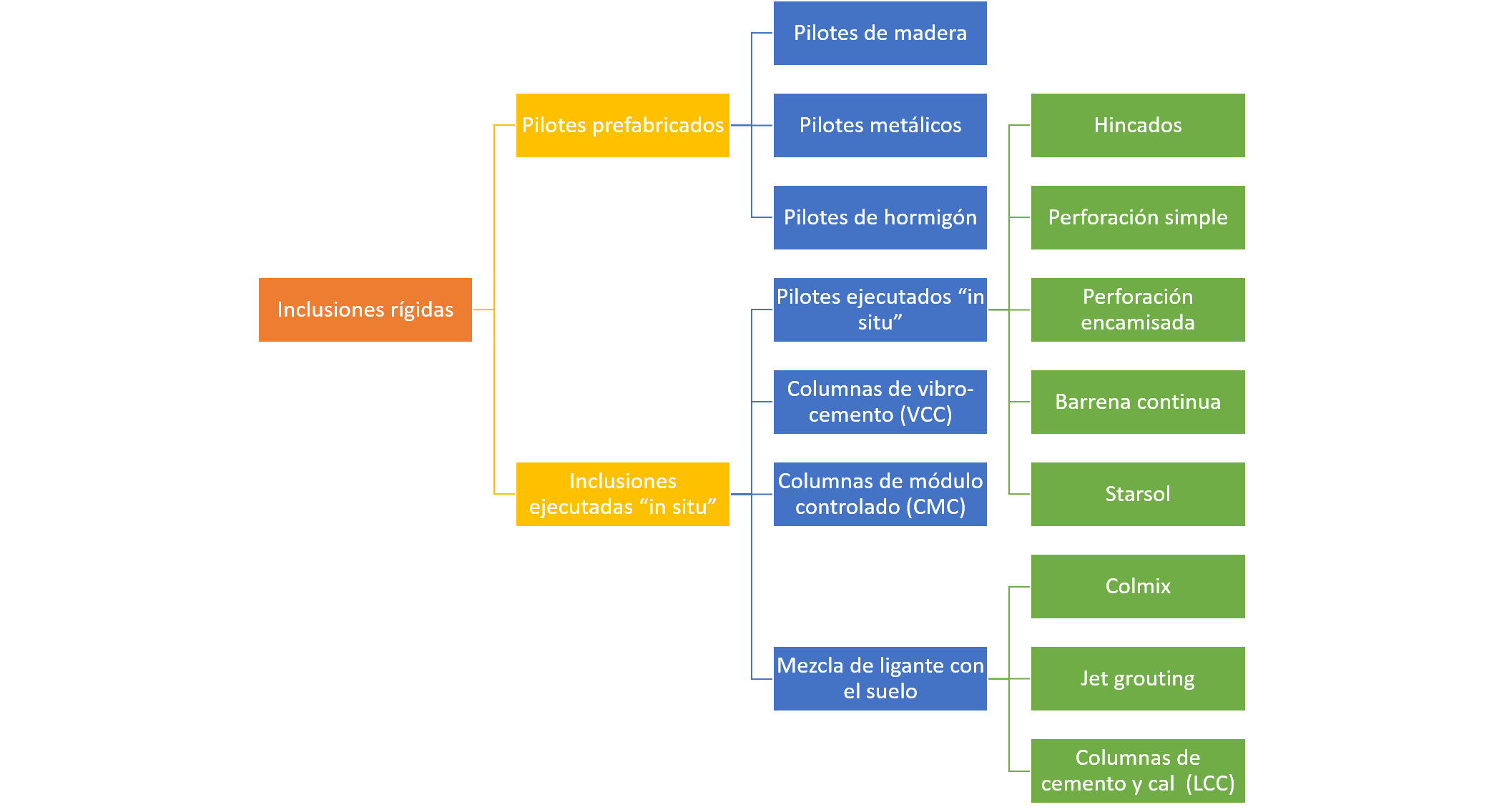

Figura 3. Principales tipos de inclusiones rígidas. Adaptado de Briançon (2002)

Las inclusiones rígidas producen los siguientes efectos sobre el terreno:

  • Mayor resistencia y menor deformación del suelo tratado. La magnitud depende del espaciamiento entre las inclusiones, de las condiciones del terreno, del empotramiento y de la dosificación del mortero de la inclusión.
  • Descarga de las tensiones al suelo blando debido al efecto arco entre las inclusiones, que puede ser del 60 al 95% de la carga.
  • Disminución de la consolidación de rellenos blandos saturados, al aliviar las inclusiones la carga que le llega al terreno.

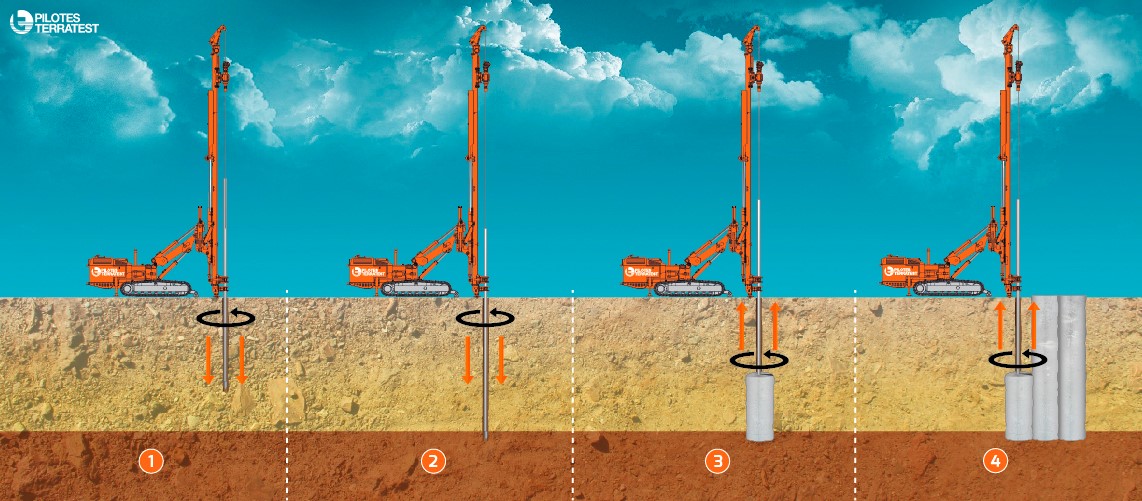

Os dejo un vídeo explicativo del procedimiento constructivo de una de las técnicas, en este caso, columnas de módulo controlado. Espero que os sea de interés.

Referencias:

BRIANÇON L. (2002). Renforcement des sols par inclusions rigides – Etat de l’art. IREX, Paris, 185 p.

IREX (2012). Projet national ASIRI. Recommandations pour la conception, le dimensionnement, l’exécution et le contrôle de l’amélioration des sols de fondation par inclusions rigides. Presses des Ponts. France.

JENCK, O. (2005): Le renforcement des sols compressibles par inclusions rigides verticals. Modélisation physique et numérique.  https://tel.archives-ouvertes.fr/tel-00143331

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Procedimientos para la contención del agua

Figura 1. Ejecución de muro pantalla. https://spezialtiefbau.implenia.com/

En muchas obras realizadas bajo el terreno puede ser necesario el empleo de procedimientos constructivos para impedir que el agua llegue al tajo (exclusion methods).

Estos procedimientos se pueden utilizar por sí solos o bien combinados con técnicas de agotamiento o rebajamiento del nivel freático.

Se trata de métodos basados en barreras o pantallas (ground water cutoff structures) tales como ataguías, tablestacas, muros pantalla (Figura 1), pantallas de pilotes secantes, pantallas de lodo, jet-grouting, barreras de inyección, pantallas pláticas, pantallas de suelo estabilizado in situ, o congelación del terreno.

Lo habitual es que estas barreras lleguen, en la medida de lo posible, tal y como se observa en la Figura 2, a las capas de muy baja permeabilidad (arcillas o rocas no fracturadas).

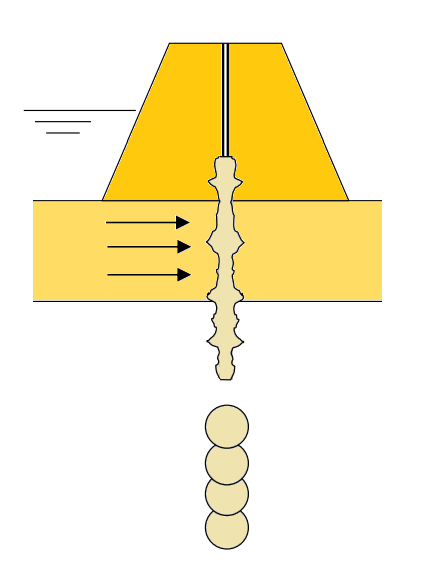

Figura 2. Pantalla impermeable en presa de materiales sueltos.

Estos métodos se pueden agrupar en tres categorías (Cashman y Preene, 2012):

  • Barreras o muros de muy baja permeabilidad que se hincan o construyen en el terreno, tales como tablestacas o muros pantalla.
  • Procedimientos que reducen la permeabilidad del terreno in situ (como la inyección y la congelación artificial del suelo)
  • Procedimientos que utilizan la presión de un fluido en cámaras confinadas para contrarrestar las presiones intersticiales (como las cámaras de presión de tierras en tuneladoras)

Las barreras hincadas, como las tablestacas, desplazan el terreno y, por tanto, afectan menos al terreno adyacente. En cambio, las barreras excavadas, como los muros pantalla, implican un vaciado que se debe sustituir por la propia barrera. Las barreras formadas por inyección bloquean el flujo del agua subterránea. Por otra parte, la congelación del suelo forma una barrera con el agua intersticial helada. De todas formas, la selección del método más adecuado dependerá de las condiciones de la obra, sin descartar la combinación de varios procedimientos. Además, algunas estructuras de contención pueden formar parte de la estructura definitiva, como es el caso de los sótanos de edificación.

La forma más habitual de utilizar estos procedimientos de contención del agua es la construcción de un muro impermeable alrededor del perímetro de excavación que penetre hasta la capa de baja permeabilidad, tal y como se observa en la Figura 3.

Figura 3. Contención de agua con muros pantalla que llegan a capa de baja permeabilidad. Adaptado de Cashman y Preene (2012)

Los costes y la aplicabilidad de una pantalla impermeable depende en gran medida de la profundidad y de la naturaleza de los estratos subyacentes. Si no existe una capa de baja permeabilidad o bien se encuentra a gran profundidad, las filtraciones pueden desestabilizar el fondo de la excavación. En estos casos se deben combinar las barreras con el bombeo (Figura 4a) o bien construir un tapón o barrera horizontal (jet-grouting, por ejemplo) para evitar las filtraciones (Figura 4b).

Figura 4. Combinación de pantallas con (a) bombeo convencional o (b) con barreras horizontales. Adaptado de Cashman y Preene (2012)

Uno de los aspectos más interesantes de las barreras de contención es que modifican en menor medida el nivel freático alrededor de la excavación frente a los bombeos convencionales. Ello implica menores incidencias en estructuras próximas, fundamentalmente por subsidencias.

No obstante, uno de los problemas a evitar son las fugas a través de las barreras. Estas filtraciones pueden interferir en los trabajos del tajo y, por tanto, son necesarios sumideros y drenajes; pero otra posibilidad más grave son los sifonamientos localizados (Figura 5) o asentamientos por encima de los previstos.

Figura 5. Sifonamiento localizado por defectos puntuales en un muro pantalla. Elaboración propia basado en Pérez Valcárcel (2004).

Las aplicaciones que hemos visto anteriormente (Figuras 1 a 5) son las más habituales, con barreras o muros verticales alrededor de una excavación. Sin embargo, algunos procedimientos como las inyecciones o la congelación del suelo, pueden utilizarse en geometrías no verticales (Figuras 6a y 6b), e incluso para sellar la base de las excavaciones (Figura 4b).

Figura 6. Barreras inclinadas y barreras horizontales en túnel. Adaptado de Cashman y Preene (2012)

A continuación os dejo un folleto de la empresa Implentia sobre barreras de contención que puede complementar la información sobre las barreras de contención al agua.

Descargar (PDF, 4.34MB)

REFERENCIAS:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater lowering in construction. A practical guide to dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • PÉREZ VALCÁRCEL, J.B. (2004). Excavaciones urbanas y estructuras de contención. Ediciones Cat, Colegio Oficial de Arquitectos de Galicia, 419 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and aplications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater control: design and practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Curso en línea de “Procedimientos de contención y control del agua subterránea en obras de ingeniería civil y edificación”

La Universitat Politècnica de València, en colaboración con la empresa Ingeoexpert, ha elaborado un Curso online sobre “Procedimientos de Construcción de cimentaciones y estructuras de contención y control del agua subterránea en obra civil y edificación”. El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 75 horas de dedicación del estudiante. Empieza el 23 de marzo de 2020 y termina el 4 de mayo de 2020. Hay plazas limitadas.

Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-procedimientos-de-contencion-y-control-del-agua-subterranea-en-obras/?fbclid=IwAR0d1Ga2q6tuY_AfplyREj4TIOjMztLSRsy6aykXT-X4X903Mc8ERBw6TyY

Os paso un vídeo explicativo y os doy algo de información tras el vídeo: https://www.youtube.com/watch?v=Z1mkod8SPns

Este es un curso básico de procedimientos de contención y control del agua subterránea en obras civiles y de edificación. Se trata de un curso que no requiere conocimientos previos especiales y está diseñado para que sea útil a un amplio abanico de profesionales con o sin experiencia, estudiantes de cualquier rama de la construcción, ya sea universitaria o de formación profesional. Además, el aprendizaje se ha escalonado de modo que el estudiante puede profundizar en aquellos aspectos que más les sea de interés mediante documentación complementaria y enlaces de internet a vídeos, catálogos, etc.

En este curso aprenderás las distintas tipologías y aplicabilidad de los procedimientos de contención y control del agua utilizados en obras de ingeniería civil y de edificación. El curso índice especialmente en la comprensión de los procedimientos constructivos y la maquinaria específica necesaria para la ejecución de los distintos tipos de sistemas de control del agua (ataguías, pantallas, escudos, drenajes superficiales, bombeos profundos, congelación del suelo, electroósmosis, inyecciones, etc.). Es un curso de espectro amplio que incide especialmente en el conocimiento de la maquinaria y procesos constructivos, y por tanto, resulta de especial interés desarrollar el pensamiento crítico del estudiante en relación con la selección de las mejores soluciones constructivas para un problema determinado. El curso trata llenar el hueco que deja la bibliografía habitual donde los aspectos de proyecto, geotecnia, hidrogeología, estructuras, etc., oscurecen los aspectos puramente constructivos. Además, está diseñado para que el estudiante pueda ampliar por sí mismo la profundidad de los conocimientos adquiridos en función de su experiencia previa o sus objetivos personales o de empresa.

El contenido del curso está organizado en 50 lecciones, que constituyen cada una de ellas una secuencia de aprendizaje completa. La dedicación aproximada para cada lección se estima en 1-2 horas, en función del interés del estudiante para ampliar los temas con el material adicional. Además, al finalizar cada Lección didáctica, el estudiante afronta una batería de preguntas cuyo objetivo fundamental es afianzar los conceptos básicos y provocar la duda o el interés por aspectos determinados del tema abordado. Al final se han diseñado tres unidades adicionales cuyo objetivo fundamental consiste en afianzar los conocimientos adquiridos a través del desarrollo de casos prácticos, donde lo importante es desarrollar el espíritu crítico y la argumentación a la hora de decidir la conveniencia de un procedimiento de control del agua u otro. Por último, al finalizar el curso se realiza una batería de preguntas tipo test cuyo objetivo es conocer el aprovechamiento del curso, además de servir como herramienta de aprendizaje.

El curso está programado para una dedicación de 75 horas de dedicación por parte del estudiante. Se pretende un ritmo moderado, con una dedicación semanal en torno a las 10-15 horas, dependiendo de la profundidad de aprendizaje requerida por el estudiante, con una duración total de 6 semanas de aprendizaje.

Éste curso único impartido Víctor Yepes, Catedrático de Universidad en el área de ingeniería de la construcción en la Universitat Politècnica de València, se presenta mediante contenidos multimedia interactivos y de alta calidad dentro de la plataforma virtual Moodle, combinado con la realización de ejercicios prácticos. Así mismo, se realizarán clases en directo mediante videoconferencias, que podrán ser vistas en diferido en caso de no poder estar presente en las mismas.

Objetivos

Al finalizar el curso, los objetivos de aprendizaje básicos son los siguientes:

  1. Comprender la utilidad y las limitaciones de los procedimientos de contención y control del agua en obras de ingeniería civil y de edificación
  2. Evaluar y seleccionar el mejor tipo de procedimiento necesario para una construcción con problemas de agua en unas condiciones determinadas, considerando la economía, la seguridad y los aspectos medioambientales

Programa

  • – Lección 1. Conceptos básicos del agua en medio poroso
  • – Lección 2. El problema del agua en las excavaciones
  • – Lección 3. La magia de las tensiones efectivas en geotecnia
  • – Lección 4. El sifonamiento en las excavaciones: el efecto Renard
  • – Lección 5. Clasificación de las técnicas de control del agua en excavaciones
  • – Lección 6. Selección del sistema de control del nivel freático
  • – Lección 7. Drenaje de excavaciones mediante bombeos superficiales y sumideros
  • – Lección 8. Drenaje de excavaciones mediante zanjas perimetrales
  • – Lección 9. Descenso del nivel freático por bombeo: fórmula de Dupuit-Thiem
  • – Lección 10. Cálculo de un agotamiento mediante pozos
  • – Lección 11. Tipología de las estaciones de bombeo
  • – Lección 12. Altura neta positiva de aspiración de una bomba
  • – Lección 13. Bombas empleadas en el control del nivel freático de una excavación
  • – Lección 14. Procedimientos constructivos de pozos profundos para drenaje
  • – Lección 15. Drenaje en excavaciones sobre acuíferos confinados: pozos de alivio
  • – Lección 16. Drenaje de excavaciones mediante bombeo desde pozos filtrantes
  • – Lección 17. Drenaje de excavaciones mediante bombeo desde pozos eyectores
  • – Lección 18. Drenajes horizontales instalados mediante zanjadoras
  • – Lección 19. Pozos horizontales ejecutados mediante perforación horizontal dirigida
  • – Lección 20. Drenes de penetración transversal: drenes californianos
  • – Lección 21. Control del nivel freático mediante lanzas de drenaje (wellpoints)
  • – Lección 22. Drenaje horizontal con pozos radiales
  • – Lección 23. Galerías de drenaje en el control del nivel freático
  • – Lección 24. Electroósmosis como técnica de drenaje del terreno
  • – Lección 25. Procedimientos para la contención del agua
  • – Lección 26. Evaluación aproximada de caudales de bombeo en excavación de solares
  • – Lección 27. Contención de aguas mediante ataguías en excavaciones
  • – Lección 28. Contención del agua mediante ataguías de tierras y escollera
  • – Lección 29. Contención del agua mediante tablestacas
  • – Lección 30. Contención del agua mediante ataguías celulares
  • – Lección 31. Contención del agua mediante cajones indios
  • – Lección 32. Contención del agua mediante cajones de aire comprimido
  • – Lección 33. Contención del agua mediante muros pantalla
  • – Lección 34. Contención del agua mediante pantallas de pilotes secantes
  • – Lección 35. Contención del agua mediante pantallas plásticas de bentonita-cemento
  • – Lección 36. Contención del agua mediante pantallas de suelo-bentonita
  • – Lección 37. Contención del agua mediante pantallas de suelo-cemento con hidrofresa
  • – Lección 38. Contención del agua mediante pantallas de lodo autoendurecible armado
  • – Lección 39. Contención del agua mediante pantallas realizadas por mezcla profunda de suelos
  • – Lección 40. Contención del agua mediante pantallas delgadas de lodo ejecutadas mediante vibración de perfiles
  • – Lección 41. Contención del agua mediante pantallas de geomembranas
  • – Lección 42. Contención del agua mediante inyección del terreno
  • – Lección 43. Contención del agua mediante inyección de lechadas de cemento
  • – Lección 44. Contención del agua mediante inyección de lechadas de arcilla
  • – Lección 45. Contención del agua mediante inyección de lechadas químicas
  • – Lección 46. Contención del agua mediante inyecciones de alta presión: jet-grouting
  • – Lección 47. Contención del agua mediante congelación de suelos
  • – Lección 48. Contención del agua mediante escudos presurizados con aire comprimido
  • – Lección 49. Contención del agua mediante escudos presurizados con lodos
  • – Lección 50. Contención del agua mediante escudos de presión de tierras
  • – Supuesto práctico 1.
  • – Supuesto práctico 2.
  • – Supuesto práctico 3.
  • – Batería de preguntas final

Profesorado

Víctor Yepes Piqueras

Doctor Ingeniero de Caminos, Canales y Puertos. Universitat Politècnica de València

Ingeniero de Caminos, Canales y Puertos (1982-1988). Número 1 de promoción (Sobresaliente Matrícula de Honor). Especialista Universitario en Gestión y Control de la Calidad (2000). Doctor Ingeniero de Caminos, Canales y Puertos, Sobresaliente “cum laude”. Catedrático de Universidad en el área de ingeniería de la construcción en la Universitat Politècnica de València y profesor, entre otras, de las asignaturas de Procedimientos de Construcción en los grados de ingeniería civil y de obras públicas. Su experiencia profesional se ha desarrollado fundamentalmente en Dragados y Construcciones S.A. (1989-1992) como jefe de obra y en la Generalitat Valenciana como Director de Área de Infraestructuras e I+D+i (1992-2008). Ha sido Director Académico del Máster Universitario en Ingeniería del Hormigón (2008-2017), obteniendo durante su dirección la acreditación EUR-ACE para el título. Profesor Visitante en la Pontificia Universidad Católica de Chile. Investigador Principal en 5 proyectos de investigación competitivos. Ha publicado más de 87 artículos en revistas indexadas en el JCR. Autor de 8 libros, 22 apuntes docentes y más de 250 comunicaciones a congresos. Ha dirigido 14 tesis doctorales, con 4 más en marcha. Sus líneas de investigación actuales son las siguientes: (1) optimización sostenible multiobjetivo y análisis del ciclo de vida de estructuras de hormigón, (2) toma de decisiones y evaluación multicriterio de la sostenibilidad social de las infraestructuras y (3) innovación y competitividad de empresas constructoras en sus procesos. Tiene experiencia contrastada en cursos a distancia, destacando el curso MOOC denominado “Introducción a los encofrados y las cimbras en obra civil y edificación”, curso que ya ha tenido cuatro ediciones. También destaca el curso sobre “Procedimientos de construcción de cimentaciones y estructuras de contención en obra civil y edificación”, que ya va por su segunda edición.

Pantallas delgadas de lodo ejecutadas mediante vibración de perfiles

Figura 1. Ejecución de una pantalla delgada de lodos. https://spezialtiefbau.implenia.com/

Las pantallas delgadas de lodo (thin slurry walls) actúan como barreras verticales para contener el flujo horizontal del agua subterránea. A diferencia de los muros pantalla, donde se sustituye el terreno por bentonita, las pantallas delgadas desplazan los suelos vibrando un perfil de acero (vibrated beam slurry walls).

Se trata de un sistema que se ha utilizado con éxito y de forma económica como pantallas de contención de filtraciones en presas, como medio para controlar las aguas subterráneas durante la ejecución de obras o como elemento de contención de residuos tóxicos. Se consiguen permeabilidades en el rango de k = 10-8 cm/s. Además, como se requiere poca excavación de material, se reduce el transporte de material a vertedero, aspecto realmente importante cuando se trata de suelos contaminados.

Mientras se vibra el perfil también se inyecta una lechada autoendurecible para ayudar como lubricante. Posteriormente se extrae el perfil, creando un espacio de 10-15 cm que se rellena con dicha lechada. Este método es adecuado para arenas y gravas. El grosor de la pared de lechada depende de la forma del perfil de acero utilizado y de las condiciones del terreno. El espesor varía entre 5 cm en arenas y 20 cm en gravas. Si se combina con una inyección de alta presión (jet grouting), se pueden alcanzar espesores de pantalla de 30 cm. Las profundidades máximas habituales se encuentran entre 15-30 m.

Figura 2. Detalle del perfil de acero introducido por vibración. https://spezialtiefbau.implenia.com/

Se forma una pantalla continua superponiendo elementos individuales, instalados uno tras otro mediante la vibración del perfil de acero. Una guía fijada al ala del perfil en el panel anterior asegura el solapamiento correcto con el panel en ejecución (Figura 3).

Figura 3. Esquema de ejecución de la pantalla delgada de lodo ejecutada mediante vibración de perfiles de acero. https://spezialtiefbau.implenia.com/

Os dejo un vídeo sobre este tipo de pantalla.

Dejo un artículo sobre este procedimiento de contención.

Descargar (PDF, 645KB)

REFERENCIAS:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and aplications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W. (2016). Groundwater Control – Design and Practice, 2nd Edition. Construction Industry Research and Information Association, CIRIA Report C750, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificaciones de las técnicas de mejora y refuerzo del terreno

Figura 1. Vibrosustitución. https://www.trevispa.com/

Un terreno se considera que es malo o inadecuado si no cumple con determinadas condiciones o propiedades que lo hagan apto para los requerimientos de un proyecto. Por ejemplo, para el caso de un terraplén, el Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes (PG3), clasifica los materiales que se pueden utilizar como suelos inadecuados, marginales, tolerables o seleccionados. Pero estos requerimientos varían en función del tipo de proyecto del que estemos hablando (edificación, puentes, presas, carreteras, etc.).

Cuando un terreno no es inadecuado, se pueden tomar distintas decisiones al respecto (Nicholson, 2015):

  1. Abandonar el proyecto. Esta solución se considera adecuada cuando es posible encontrar otra ubicación a nuestro proyecto o bien cuando es inviable desde el punto de vista económico, social o ambiental.
  2. Extraer y reemplazar el terreno inadecuado. Es una práctica habitual que puede ser inapropiada cuando el coste de la retirada del terreno y la aportación de los materiales seleccionados no es competitivo, no se encuentran disponibles o existen restricciones medioambientales.
  3. Redimensionar o cambiar el proyecto para que sea compatible con las características del terreno. Es el caso del uso de pilotes para trasladar las cargas a un estrato competente.
  4. Modificar el suelo o la roca para mejorar sus propiedades o su comportamiento a través de técnicas de mejora de terrenos.

Un terreno, por bueno que sea, puede tratarse para mejorar sus características o reforzarlo. Se trata de incrementar la capacidad portante, reducir la deformabilidad, disminuir la permeabilidad o acelerar la consolidación. Para ello se emplean un conjunto de técnicas que aplicables a multitud de situaciones, desde el cimiento de una presa hasta los casos más comunes como pueden ser los terrenos blandos. Los primeros métodos se emplearon para aumentar la capacidad portante o estabilizar suelos granulares. Pero pronto se amplió el campo de aplicación a terrenos cohesivos. Sin embargo, no hay que olvidar que siempre existe la posibilidad de retirar el suelo y sustituirlo por otro mejor, siendo, por tanto, la primera de las soluciones que deben tenerse en cuenta. Los terrenos granulares deformables o licuables y los terrenos cohesivos blandos o deformables son los que habitualmente son objeto de mejora. Con todo, también hay terrenos difíciles que pueden requerir tratamiento como los expansivos, los colapsables, los residuales, los altamente compresibles, los duros degradables, los kársticos, los suelos dispersivos o las arcillas susceptibles, entre otros. La profundidad de la mejora puede variar desde menos de un metro en el caso de la compactación superficial con rodillo vibrante hasta más de 100 m en los tratamientos con inyecciones (Ministerio de Fomento, 2002).

Antes de describir las distintas clasificaciones que se han utilizado para las técnicas de mejora del terreno, podemos enunciar las que contempla la Guía de Cimentaciones en Obras de Carretera (Ministerio de Fomento, 2002). Son las siguientes: sustitución, compactación con rodillo, precarga, mechas drenantes, vibración profunda, compactación dinámica, inyecciones, inyecciones de alta presión (jet-grouting), columnas de grava, columnas de suelo-cemento, claveteado o cosido del terreno (bulones), geosintéticos, explosivos, tratamientos térmicos, congelación y electro-ósmosis.

Mitchell (1981) realizó una clasificación de los tratamientos del terreno atendiendo a su granulometría. En la Figura 2 se puede ver, de forma aproximada, el campo de aplicación de las técnicas.

Figura 2. Aplicabilidad de las técnicas de mejora del terreno atendiendo a su granulometría (Mitchell, 1981)

También se pueden organizar las técnicas de mejora del terreno en función de su temporalidad (Van Impe, 1989). En la Figura 3 se clasifican los métodos en temporales, que se limitan al periodo de ejecución de la obra, y en permanentes, atendiendo o no a la adición de materiales en el terreno.

Figura 3. Clasificación de las técnicas de mejora de terreno. Adaptado de Van Impe (1989)

En cambio, Schaefer (1997) distinguió las técnicas en tres grupos, las de mejora de terreno (ground improvement), las de refuerzo del terreno (ground reinforcement) y las de tratamiento del terreno (ground treatment). En la Tabla 1 se ha recogido esta distinción. Sin embargo, a veces no está clara la diferencia entre el tratamiento, la mejora o el refuerzo. El Ministerio de Fomento (2002) incluye en un mismo grupo el refuerzo y la mejora, llamando a ambos métodos de mejora. El caso de las columnas de gravas sería, por ejemplo, tanto un refuerzo como una mejora.

Tabla 1. Clasificación de los métodos de mejora, refuerzo y tratamiento de terrenos (Schaefer, 1997)

El Comité Técnico TC17 de la Sociedad Internacional de Mecánica de Suelos e Ingeniería Geotécnica, ISSMG clasificó los métodos de mejora en cinco grupos:

  1. Mejora del terreno sin adiciones en suelos no cohesivos o materiales de relleno: Compactación dinámica, vibrocompactación, compactación por explosivos, compactación por impulso eléctrico y compactación superficial (incluyendo la compactación dinámica rápida).
  2. Mejora del terreno sin adiciones en suelos cohesivos: Sustitución/desplazamiento (incluyendo la reducción de carga mediante materiales ligeros), precarga mediante relleno (incluyendo el empleo de drenes verticales), precarga mediante vacío (incluyendo la combinación de relleno y vacío, consolidación dinámica con drenaje mejorado (incluyendo el empleo de vacío), electro-ósmosis o consolidación electro-cinética, estabilización térmica usando calentamiento o congelación y compactación por hidrovoladura.
  3. Mejora del terreno con adiciones o inclusiones: vibrosustitución o columnas de grava, sustitución dinámica, pilotes de arena compactada, columnas encapsuladas con geotextiles, inclusiones rígidas, columnas reforzadas con geosintéticos o rellenos pilotados, métodos microbianos y otros métodos no convencionales (formación de pilotes de arena mediante explosivos y el uso de bambú, madera y otros productos naturales).
  4. Mejora del terreno con adiciones tipo inyección: Inyección de partículas, inyección química, métodos de mezclado (incluyendo la mezcla previa y la estabilización profunda), jet grouting, inyecciones de compactación y inyecciones de compensación.
  5. Refuerzo del terreno: tierra reforzada con acero o geosintéticos, anclajes al terreno o claveteado del terreno y métodos biológicos mediante vegetación.

Como puede observarse, el número de clasificaciones posibles es muy alto. Dejo a continuación las recomendaciones de la Guía de Cimentaciones (Ministerio de Fomento, 2002) respecto a la aplicabilidad de las principales técnicas de mejora del terreno.

Tabla 2. Campo de aplicación de las principales técnicas de mejora del terreno (Ministerio de Fomento, 2002)

También es posible clasificar las técnicas de mejora del terreno atendiendo a la fase en la que se encuentra un proyecto (Nicholson, 2015):

a) Mejoras previas a la construcción. Se trata de métodos eficientes en cuanto a coste, y por tanto, deseables si son posibles. Se trata de mejorar el emplazamiento de la obra como parte de la planificación de las tareas definidas en el proyecto. Como ejemplos tenemos la compactación, la preconsolidación, el rebajamiento del nivel freático o las inyecciones.

b) Mejoras durante la construcción. Estas técnicas se realizan a la vez que el proyecto y pueden quedar como parte permanente del mismo. Sería el caso de las columnas de grava, tratamientos superficiales del terreno (compactación superficial, estabilización con cal o cemento, etc.), congelación de suelos, geosintéticos, anclajes, claveteado del terreno, etc.

c) Mejora tras la construcción. Se trata normalmente de técnicas de reparación, normalmente caras y que suponen la última alternativa para resolver un problema como pudiera ser la estabilización de una ladera o problemas de filtración de agua. Entre estas técnicas se encontrarían el rebajamiento del nivel freático, micropilotes de refuerzo, etc.

Os dejo a continuación un vídeo explicativo de las clasificaciones de las técnicas de mejora del terreno.

Por último, os dejo un artículo de Carlos Oteo y Javier Oteo sobre las innovaciones recientes en el campo de la mejora y refuerzo del terreno, publicado en la Revista de Obras Públicas en el año 2012.

Descargar (PDF, 2.54MB)

REFERENCIAS:

  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Ed. Carlos López Jimeno. Madrid, 432 pp.
  • GARCÍA VALCARCE, A. (dir.) (2003). Manual de edificación: mecánica de los terrenos y cimientos. CIE Inversiones Editoriales Dossat-2000 S.L. Madrid, 716 pp.
  • MINISTERIO DE FOMENTO (2002). Guía de Cimentaciones. Dirección General de Carreteras.
  • MITCHELL, J.K. (1981). Soil improvement: state-of-the-art report. 10th International Conference on Soil Mechanics and Foundation Engineering. Stockholm, 509-565.
  • NICHOLSON, P.G. (2015). Soil improvement and ground modification methods. Elsevier, Butterworth-Heinemann, 472 pp.
  • OTEO, C.; OTEO, J. (2012). Innovaciones recientes en el campo de la mejora y refuerzo del terreno. Revista de Obras Públicas, 3534, 19-32.
  • VAN IMPE, W.F. (1989). Soil improvement techniques and their evolution. A.A. Balkema, Rotterdam, 77-88.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Inyecciones de alta presión: Jet grouting

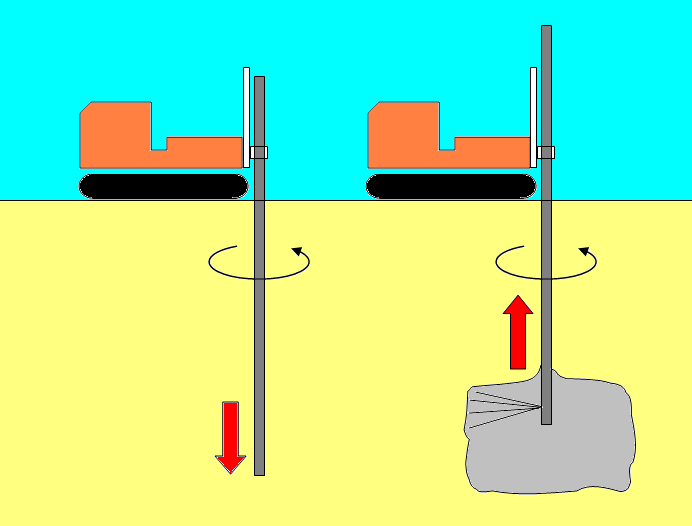

Figura 1. Esquema básico del funcionamiento de la inyección a alta presión o jet-grouting. Fuente: https://commons.wikimedia.org/wiki/File:Jetgrouten.png

La inyección de alta presión, conocida como Jet-Grouting es un proceso que implica romper el suelo (o roca suelta), mezclarlo y reemplazarlo parcialmente por un agente cementante (en general, cemento). La desagregación se logra mediante un fluido con alta energía, que puede incluir el propio agente cementante (Figura 1).

El jet-grouting, por tanto, se considera como una técnica de tratamiento del terreno que mejora sus propiedades resistentes y su compresibilidad, y reduciendo la permeabilidad.

La primera patente se aplicó en el Reino Unido en los años 50, aunque su desarrollo real se llevó a cabo en Japón a principios de los 70, y a mediados de los 70 se introdujo en Europa. Hoy en día se ha desarrollado extraordinariamente la técnica.

En general se usa una mezcla de agua y cemento. Se pueden utilizar otro tipo de conglomerantes hidráulicos, como bentonita, filler y cenizas volantes. Si se usa bentonita en la mezcla, se debe preparar e hidratar la suspensión de agua y bentonita antes de agregar el cemento.

Esta técnica de alta presión consigue desagregar el suelo o la roca poco compacta, mezclándolo y sustituyéndolo por cemento, así se van llenando huecos y discontinuidades. Básicamente se expulsan chorros de lechada de cemento (grout) a través de unas toberas a velocidades muy altas, logrando así la rotura del terreno y su íntima mezcla con el mismo. La distancia que alcanza la erosión por chorro (energía de corte) varía en función del fluido empleado, tipo de suelo, velocidad de ascenso, etc., pudiendo alcanzar hasta 5 m de diámetro. La técnica del jet-grouting tiene múltiples aplicaciones (mejora del terreno, impermeabilización, túneles, etc.), siendo el fluido de perforación también variable (cemento, bentonita, mezclas químicas, etc.).

Las presiones de trabajo varían, llegando en algunos casos puntuales hasta los 90 MPa. Los sistemas jet-grouting permiten inyectar lechadas de cemento en suelos de grano muy fino, en los que con otros sistemas sólo serían inyectables productos químicos o ni siquiera éstos. El jet-grouting puede aplicarse en arenas, limos e incluso en suelos arcillosos de cierta consistencia.

La perforación del terreno previa a la inyección, puede hacerse con cualquier equipo (a rotación o a rotopercusión, con las condiciones que requiera el terreno) con tal que el varillaje se adapte a las altas presiones a las que se efectúa la inyección.

Casi todos los equipos de perforación empleados en la ejecución de anclajes son utilizables. Si la perforación se hace con jet en suelos blandos, para inyectar después de perforar, el cambio de salida del agua por el de la lechada en algunos equipos puede hacerse por medio de una válvula situada en la boquilla de inyección.

En gravas, la inyección a alta presión introduce el mortero a través de los huecos, lo mismo que con un equipo convencional, pero en este caso forma un bloque mucho más compacto, sin dificultades que originan los rellenos de arcilla en el procedimiento tradicional.

Dependiendo del sistema de desplazamiento y fracturación del terreno y su mezcla con la lechada inyectada, la normativa europea (EN 12716) distingue los siguientes sistemas de jet-grouting (ver Figura 2):

  • Sistema de fluido único: La disgregación y cementación del suelo se obtiene con un chorro único de un fluido a alta presión, que suele ser lechada de cemento.
  • Sistema de doble fluido (aire): La presencia de aire desagrega y cementa el suelo, y también facilita la evacuación de los detritus generados. En comparación con un sistema de fluido único, produce un jet mayor y realiza una mayor sustitución del terreno.
  • Sistema de doble fluido (agua): El suelo se rompe mediante un chorro de agua a alta presión que fluye a través de la boquilla superior, mientras que por la inferior se inyecta una lechada para cementar el suelo.
  • Sistema de triple fluido: Mediante un chorro de agua a alta presión, un chorro de aire a presión y lechada de cemento se consigue romper el suelo. Es el más complejo de los sistemas, pero puede sustituir todo el suelo y producir una columna de mayor diámetro.

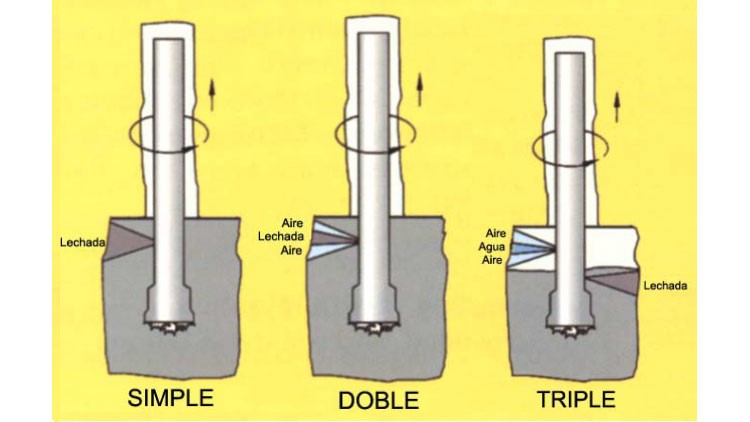

Figura 2. Sistemas de jet-grouting. Fuente: http://www.interempresas.net/Mineria/Articulos/146294-Diametro-columnas-jet-grouting-funcion-energias-especificas-perforacion-inyeccion.html

El sistema de fluido único es apropiado en arenas medias a densas y suelos cohesivos muy blandos. El doble fluido suele usarse en arenas medias a densas y suelos cohesivos de blandos a medios. En cambio, el triple fluido se puede utilizar prácticamente para cualquier suelo.

En la Tabla 1 se recogen los parámetros de trabajo más habituales para la maquinaria empleada en el jet-grouting.

Tabla 1. Parámetros de trabajo estándares para la maquinaria de jet-grouting

Parámetros de trabajo

Fluido sencillo

Doble fluido (aire) Doble fluido (agua)

Triple fluido

Presión de la lechada (MPa)

30 – 50

30 – 50 > 2

> 2

Caudal de la lechada (l/min)

50 – 450

50 – 450 50 – 200

50 – 200

Presión de agua (MPa)

30 – 60

30 – 60

Caudal de agua (l/min)

30 – 150

50 – 150

Presión de aire (MPa)

0,2 – 1,7

0,2 – 1,7

Caudal de aire (m3/min)

3 – 12

3 – 12

El rango de aplicación del jet-grouting está limitado principalmente por la resistencia del terreno que va a ser erosionado. Esta es una de las principales diferencias con las inyecciones comunes, donde lo importante es el tamaño de las fracturas y de los poros, que en el jet-grouting es irrelevante.

El jet-grouting puede utilizarse en la mayoría de terrenos, desde rocas débiles a arcillas, puesto que solo requiere su fracturación, al igual que ocurre con las inyecciones con fracturación. A diferencia de las inyecciones convencionales, destaca la aplicabilidad del jet-grouting en los suelos cohesivos. No obstante, cada tipo de sistema de jet-grouting posee un campo de validez característico.

El límite superior de aplicabilidad del jet-grouting está en las gravas de 60 mm de diámetro. Obviamente, es imposible mover y cortar elementos gruesos en el entorno del jet, como bolos o bloques, ya que su energía no es suficiente.

La aplicación principal del jet-grouting son los suelos, pero también puede emplearse en el caso de emboquilles con roca alterada, rocas con cementación escasa, roca afectada por una excavación, etc. En roca sana, su resistencia a compresión se opone a la erosión provocada por los jets.

Las aplicaciones principales del jet-grouting son:

  • Mejora del terreno
  • Control de agua (permeabilidad)
  • Recalces
  • Túneles

La principal ventaja de este método radica en su versatilidad y flexibilidad. Como ya se ha indicado, es utilizable en todo tipo de terrenos y puede realizarse en espacios reducidos, alcanzando profundidades importantes sin tener que descubrir el terreno hasta la superficie.

En la Figura 3 se puede observar el aspecto de las columnas de refuerzo que se pueden conseguir con la inyección a elevada presión.

Figura 3. Sistemas de jet-grouting. Fuente: http://www.interempresas.net/Mineria/Articulos/146294-

Sin embargo, una aplicación de interés es el uso del jet-grouting para ejecutar cortinas de impermeabilización. El caso más habitual es la construcción de columnas secantes, solapadas en una o varias filas (Figura 4).

Figura 4. Ejecución de una pantalla con jet-grouting mediante columnas secantes. Fuente: https://www.terratest.cl/soluciones-cortinas-de-impermeabilizacion-pantallas.html

Otro uso muy habitual es la creación de pantallas de estanqueidad en el caso del fondo de un recinto apantallado sometido a subpresiones (Figura 5), o bien en barreras de impermeabilización en núcleos de presas (Figura 6).

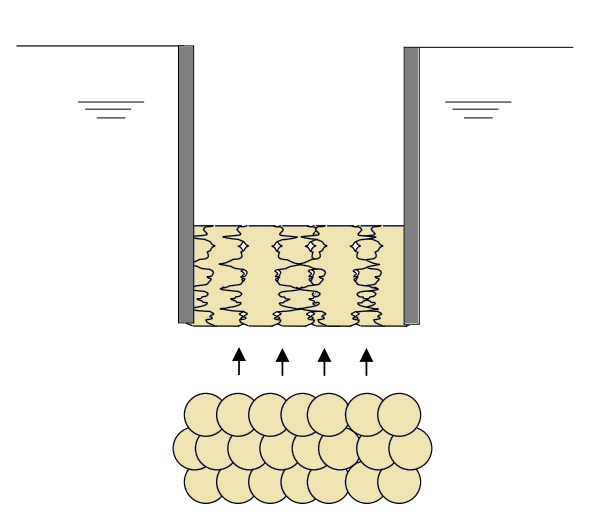

Figura 5. Croquis de un tapón ejecutado con jet-grouting en el fondo de un recinto apantallado. Fuente: https://2bd7e8ad-9629-4fd0-a14e-4054a92f2fc8.filesusr.com/ugd/c939f2_2befc25a84ae4fc1b8741456e0fd9584.pdf
Figura 6. Croquis de barreras de impermeabilización con jet-grouting en una presa de materiales sueltos. Fuente: https://aetess.com/wp-content/uploads/Aplicaciones-del-jet-grouting-2019.pdf

También se puede utilizar el jet-grouting como elemento de impermeabilización en juntas de pantallas in situ o como elemento de cierre en pantallas de pilotes o micropilotes, cuando éstos se construyen separados. En este caso, las columnas se realizan cada dos pilotes. Los pilotes serían el elemento estructuras y el jet-grouting garantizaría la impermeabilización.

Os dejo, por su interés, el artículo 677 del PG-3, donde se describen las características técnicas exigibles al jet-grouting.

GDE Error: Error al recuperar el fichero. Si es necesario, desactiva la comprobación de errores (404:Not Found)

Os paso varios vídeos al respecto, empezando por una animación sobre del Jet grouting de triple fluido:

Referencias:

ARMIJO, G.; HONTORIA, E. (2015). Diámetro de las columnas de jet grouting en función de las energías específicas de perforación e inyección. Ingeopres, 246:36-41.

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Springsol: mejora de terrenos mediante columnas de suelo-cemento

Figura 1. http://www.tectonica-online.com/

Springsol es una técnica especialmente útil en el tratamiento del terreno en trabajos de rehabilitación o refuerzo de estructuras, terrenos bajo losas de naves industriales, terraplenes en infraestructuras de comunicación, etc. Se encuentra a medio camino entre el pilote de mortero, las columnas de suelo-cemento realizadas mediante jet grouting y las columnas de mortero inyectado a presión controlada ejecutadas mediante intrusiones rígidas o compaction grouting.

Se trata de un procedimiento donde se crea una columna de suelo-cemento por medios mecánicos, con unas aspas o alas que giran y amasan el suelo. Utiliza equipos de tamaño reducido realizando perforaciones de pequeños diámetros (de 100 a 150 mm). Esta característica permite minimizar el efecto sobre losas, soleras o zapatas, siendo posible perforar estratos intermedios no perforables con barrenas, dejando los primeros metros sin tratamiento. Además, evita la inyección a altas presiones, susceptibles de afectar a las estructuras. Además, permite ejecutar la columna a partir de una profundidad concreta (con, por ejemplo tapones, de fondo).

Una aplicación especialmente interesante es el tratamiento de taludes ferroviarios atravesando el balasto, evitando su contaminación, con una mínima afección al servicio.

Figura 2. Aspecto de la columna formada. http://www.rodiokronsa.es/
Figura 3. A- Perforación con ligante. B- Mezcla suelo-ligante (rechazo). C- Apertura de alas bajo tubería. D- Perforación, mezcla suelo-ligante. Diámetro de columna 400 mm. http://www.tectonica-online.com/
Figura 4. http://actions-incitatives.ifsttar.fr/

Os paso a continuación una animación donde se puede ver con mayor claridad cómo funciona este tratamiento.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
