Congelación de suelos

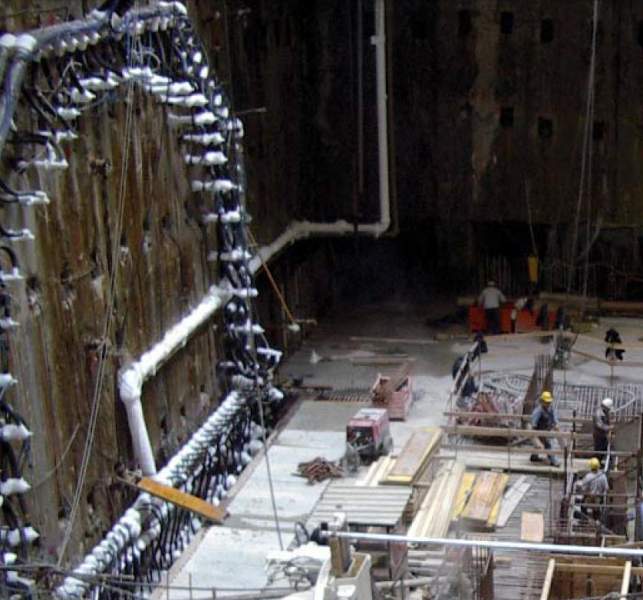

Figura 1. http://www.tectonica-online.com/productos/2683/artificial_congelacion/#

Al excavar y estabilizar el suelo, aunque sea de forma provisional, una posibilidad consiste en congelar artificialmente el suelo, en especial, cuando estos son blandos y están saturados. Ello permite disponer de una pared provisional que impide el desmoronamiento del terreno.

El estudio de la congelación artificial del suelo precisa conocimientos en relación con las técnicas de congelación existentes, así como de las propiedades térmicas y geotécnicas del terreno. Este procedimiento constructivo precisa la participación de empresas especializadas. Aquí podéis descargar un documento donde se explica una aplicación práctica de la técnica.

Fundamento teórico

La estabilización temporal del terreno por congelación es una técnica empleada en minería desde mediados del siglo pasado. Se basa en la transformación del agua intersticial en hielo, que en ese estado actúa como elemento aglutinante de las partículas que componen el suelo.

Se consiguen así dos efectos, por una parte, un aumento de la resistencia del terreno y por otra una completa impermeabilidad que facilita durante un tiempo las condiciones de excavación. Pero al mismo tiempo, también se alteran otras condiciones geotécnicas que pueden afectar a estructuras contiguas a la obra, que en el proyecto previo han de ser estudiadas cuidadosamente.

Figura 2. Sistema de congelación de terrenos

Aplicabilidad

La congelación es adecuada en una gran variedad de suelos, incluso en casos donde las inyecciones y otros métodos no pueden ser utilizados. El requisito que plantea es la necesidad de que los suelos estén saturados de agua, ya que de lo contrario la técnica no mejora las características del terreno. Así, se podría congelar un terreno con un grado de saturación del 20%, pero en terrenos cohesivos la congelación no llega a ser del 100%, por lo que el tratamiento deja de ser eficiente.

Figura 3. http://teoriadeconstruccion.files.wordpress.com

Sistemas de congelación

El procedimiento pasa por instalar un conjunto de tubos o sondas de congelación por las que habrá de circular la sustancia refrigerante, con la disposición y separación entre sondas que aconsejen las condiciones de obra (profundidad de excavación, planta, etc.) y el terreno.

Figura 4. Esquema de congelación del terreno

Como sustancias refrigerantes pueden emplearse salmueras (con frecuencia, cloruro cálcico, aunque también se han utilizado cloruros de sodio, magnesio o litio), anhídrido carbónico (nieve carbónica), o nitrógeno líquido. Todas ellas presentan el mismo fundamento físico: la capacidad de absorción de calor de estas sustancias, al pasar de líquido a gas.

El método de instalación varía en función de si se recupera el elemento refrigerante (circuito cerrado) o no (circuito abierto). En el primer caso, ha de establecerse un circuito cerrado como el que se muestra en la figura. El fluido en forma líquida, pasa por los tubos refrigerantes y al evaporarse a través de ellos absorbe calorías del terreno. Conseguido este efecto, la sustancia en forma de gas se hace pasar por un compresor que en combinación con un sistema refrigerador lo licua a baja temperatura, y después es conducida a un depósito, en el que es almacenada en forma líquida a alta presión. Desde este tanque el caudal se bombea a las sondas refrigerantes para ser reutilizado en un nuevo recorrido a través del circuito cerrado de congelación. La salmuera suele estar al menos a 5 ºC por debajo de la mínima temperatura que debe alcanzarse, con puntos de congelación habituales entre -20 ºC y -40 ºC.

Cuando la congelación se aplica sin recuperar la sustancia refrigerante, ésta (a menudo nitrógeno líquido), es transportada a pie de obra en camiones cisterna y desde ellos es bombeada a baja temperatura (» -196 ºC), hacia las sondas o tubos congeladores de la instalación: el fluido, después de pasar a través de las sondas, ya evaporado se dirige hasta el final del circuito, en este caso abierto, del cual sale a la atmósfera en forma de gas a unos -60 ºC de temperatura.

Figura 5. Congelación artificial del suelo usando nitrógeno líquido. Adaptado de Cashman y Preene (2012)

Este sistema resulta más caro que el anterior por no recuperarse la sustancia refrigerante, pero los efectos de congelación que se consiguen en la práctica son más rápidos.

Existe la opción de utilizar un procedimiento mixto. Consiste en combinar la capacidad frigorífica del nitrógeno líquido, para efectuar la congelación del terreno de forma rápida, y la economía de la salmuera, para el mantenimiento durante los trabajos de excavación y ejecución de la estructura. Para ello, los circuitos de sondas deben estar separados de forma que se puedan utilizar ambos procedimientos.

Condiciones de ejecución

La elección del procedimiento y medios de congelación más efectivos, requiere el estudio del terreno y de la obra en tres etapas:

  • Estudio de viabilidad
  • Elección del sistema
  • Ejecución y control

El estudio de viabilidad decide la factibilidad de la congelación y definir qué tipo de acciones se deben adoptar si se necesitan medidas correctoras del terreno. Obviamente, se debe comenzar con el conocimiento hidrogeológico del terreno y del entorno afectado por la congelación. En este estudio, los parámetros térmicos y geotécnicos del suelo durante todo el proceso son los que presentan un mayor interés.

Es conveniente conocer el volumen y las condiciones del agua que entre en contacto con el material congelado debido al calor proporcionado y a los efectos de la velocidad de circulación. A partir de velocidades de 1,5 – 2 m/día la congelación no es posible con nitrógeno líquido. Con esas velocidades altas se puede inyectar el terreno para mejorar la eficiencia del tratamiento. La congelación suele ser factible en suelos saturados, aunque también se podría emplear en suelos con grados muy bajos de saturación (10%).

El estudio de viabilidad decide el sistema de congelación y la mejor disposición de los tubos para adaptarse a las condiciones del terreno. Se recurre a superficies cilíndricas, de sección circular o elíptica, para que los esfuerzos generados en el material congelado sean de compresión. El análisis térmico permite seleccionar la disposición más favorable de las sondas, la potencia del equipo de congelación y el tiempo de trabajo necesario para lograr la congelación.

Las sondas termométricas permiten el control de la temperatura en el interior del suelo congelado. De esta forma se controla la evolución de la congelación durante la excavación y determinar la potencia frigorífica necesaria. Por tanto, la congelación se realiza en dos etapas, la etapa activa, que congela el terreno para formar la pantalla, y la etapa pasiva, donde se mantiene estable el espesor congelado.

La resistencia de un suelo congelado la determina la cohesión y el ángulo de rozamiento. Pero estos parámetros varían según la temperatura y el tiempo con leyes diferentes en función de la composición del suelo y de la duración de la carga aplicada.

Ventajas y limitaciones

La congelación del terreno permite acortar plazos cuando es importante la cantidad de agua en una excavación, siendo un método aplicable a una gran variedad de suelos. Sin embargo, su ejecución precisa empresas especializadas que, junto a su coste, han limitado su uso en España. Asimismo, en el caso de gravas con un flujo de agua importante, se requiere una inyección previa. Por último, el asiento producido tras la descongelación del terreno puede ser significativo.

Os dejo aquí un caso real en Varsovia de aplicación de la congelación del terreno.

Descargar (PDF, 2.15MB)

En el siguiente vídeo se muestra un proyecto de congelación, para la posterior construcción de un túnel.

Referencias:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater Lowering in Construction: A Practical Guide to Dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844. Valencia.
  • MUZÁS, F. (1980). El frío, la helada, congelación de terrenos. Capítulo 16 de Geotecnia y Cimientos III, de J.A. Jiménez Salas, Ed. Rueda.
  • MUZÁS, F. (1980).  Congelación artificial del terreno. IV Curso sobre Técnicas de Mejora del Terreno. Valencia, 16 de octubre. (link)
  • YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.
