A veces resulta ventajoso el uso de tablestacas arriostradas con tirantes respecto a las arriostradas mediante perfilería metálica cuando no existen obstáculos en la excavación y puesta en obra en el interior del recinto o zanja.

En este caso, es posible alcanzar profundidades elevadas de excavación sin necesidad de perfiles o codales. Es ideal para zanjas que necesiten arriostramiento y sirvan para colocar tubos en tramos de gran longitud, imposibles de colocar con la existencia de codales. Asimismo, su empleo estaría recomendado cuando fuese necesario realizar la excavación en más de una fase, para realizar el montaje de los tirantes y la viga de atado.

Este arriostramiento se ejecuta normalmente con tirantes formados por barras de acero macizas. Estos tirantes limitan las deformaciones en las pantallas. Además, todo este material (tablestacas principal y trasera, tirantes y piezas auxiliares) es recuperable.

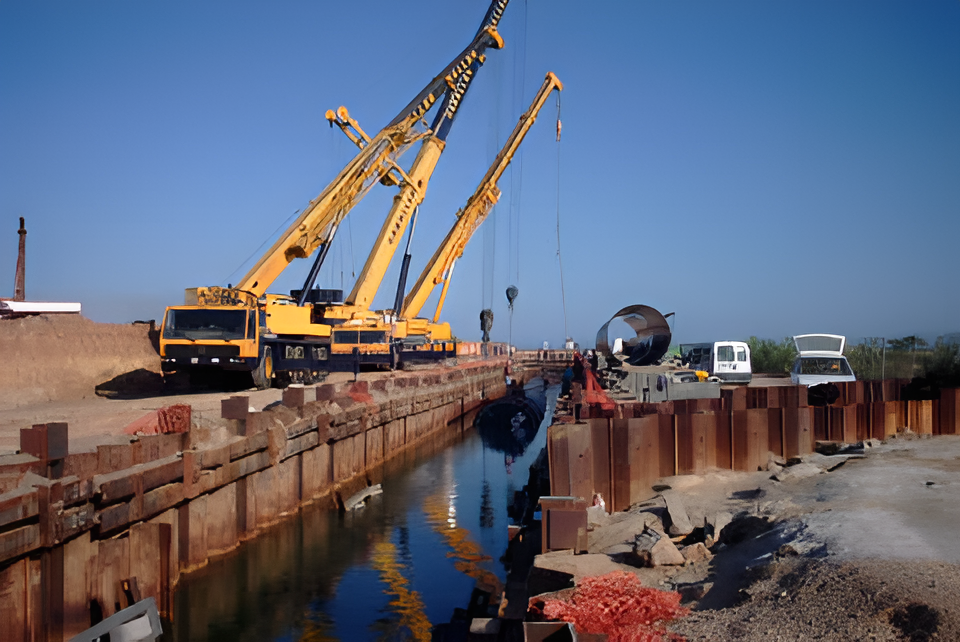

Uno de los condicionantes del procedimiento constructivo, tal y como se ve en la figura anexa, es la necesidad de espacio en obra para colocar una pantalla de tablestacas trasera a la principal, de forma que sea capaz de transmitir al terreno la reacción en el arriostramiento, al estar ambas pantallas conectadas por dichos tirantes.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.
