Descabezado de pilotes

Al terminar la ejecución del pilote de hormigón, se debe proceder, en general, a la eliminación del tramo superior de hormigón o cabeza del pilote, en una operación denominada “descabezado”.  Ello puede motivarse por alguna de las siguientes causas:

  • En pilotes prefabricados, la cabeza del pilote puede estar dañada debido al proceso de hinca, o bien la hinca ha finalizado con el pilote a una cota superior a la deseada.
  • En pilotes ejecutados “in situ”, debido a la técnica de hormigonado utilizada, el hormigón del tramo superior, el primero en introducirse en la perforación, suele estar contaminado debido a la mezcla del mismo con suelo desprendido de la excavación, fluidos estabilizadores o agua.

El descabezado de pilotes es una operación esencial en la ejecución del pilote, a la que no se presta en algunas ocasiones la debida importancia y puede generar afecciones económicas, de plazo y de riesgo laboral muy significativas en la obra.

En el caso de pilotes metálicos, la operación del descabezado se realiza con mayor facilidad, realizando el corte de la sección con soplete u oxicorte.

El descabezado de los pilotes de hormigón se ha efectuado tradicionalmente mediante picado con martillo neumático de mano o montado en el brazo de retroexcavadora. La elección del método de descabezado más apropiado no suele especificarse en la fase de proyecto del pilotaje. La decisión suele dejarse en manos del contratista especializado en función de las características de los pilotes, las técnicas utilizadas habitualmente en la zona, los riesgos laborales e incluso los efectos ambientales que produzca en el entorno.

Los pilotes prefabricados se descabezan en una longitud de 1 m aproximadamente, dejando unos 50 cm de armaduras y asegurando una entrega mínima en el encepado de 5 cm. La norma NTE-CPI Cimentaciones. Pilotes in situ, indica que el pilote, una vez terminado, deberá quedar hormigonado a una altura superior a la definitiva, exceso que será demolido una vez endurecido el hormigón. La altura de este exceso a sanear será como mínimo la mitad del diámetro cuando la cabeza quede por encima del diámetro, cuando la cabeza quede por encima del nivel freático, o de vez y media el diámetro cuando la cabeza quede debajo del nivel freático. De todos modos, la recomendación es que la Dirección Facultativa indique la profundidad a descabezar teniendo en cuenta estos factores y el grado de contaminación del hormigón de la parte superior del pilote.

En los últimos años, se han desarrollado diversas alternativas a este método y que a continuación se presentan con sus ventajas e inconvenientes.

Métodos mecánicos.

El método tradicional para efectuar el descabezado de un pilote consiste en la utilización de martillos rompedores, bien martillos neumáticos de mano o montados sobre brazo de retroexcavadora. Aunque este método utiliza medios económicos y disponibles en cualquier obra, no siempre es adecuado, sobre todo en pilotes de pequeño diámetro, pues puede provocar daños innecesarios si no se realiza con cuidado. Además, puede generar riesgos a los trabajadores por proyección de trozos de hormigón a alta velocidad.

El método es aplicable, en principio, a todos los tipos de pilote de hormigón, siendo los aspectos más relevantes de su ejecución los siguientes:

  • El descabezado se deberá efectuar al menos 5 días después del hormigonado. En pilotes con hormigones con alto contenido en cemento, este periodo de fraguado debe extenderse.
  • Los martillos hidráulicos no se deben emplear penetrando verticalmente en el pilote, sino desde el perímetro hacia el centro.
  • No se debe descabezar pilotes de pequeño diámetro, pilotes poco armados o pilotes en suelos muy blandos con martillos de gran capacidad.
  • Esta técnica de descabezado puede provocar fallos en los ensayos de integridad del pilote.

Métodos hidráulicos.

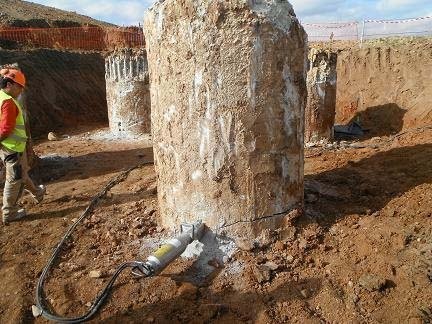

Sistema hidráulico de descabezado de pilotes. http://demolicionescordoba.es

Existen distintos aparatos hidráulicos diseñados específicamente para el descabezado de pilotes de hormigón de diferentes secciones y tamaños, tanto prefabricados como hormigonados “in situ”. Estos aparatos pueden ir montados sobre el brazo de una retroexcavadora hidráulica o bien suspendidos de cables.

Estos sistemas no suelen ser apropiados para pilotes de gran diámetro, pantallas continuas y pantallas de pilotes secantes, aunque algún fabricante proporciona equipos para estos dos últimos casos.

Sistemas integrados (pasivos).

Los sistemas integrados de descabezado de tipo pasivo se basan en la instalación dentro del pilote de un dispositivo que elimine la adherencia armaduras-hormigón en la zona superior del mismo. El sistema Coredeck consiste en la colocación de forros de espuma en el extremo superior de las armaduras principales y en algunos casos algún elemento transversal tipo anillo que genere una discontinuidad en el hormigón.

El sistema Elliot utiliza cuñas que, introducidas en un agujero en la cabeza del pilote a la altura del descabezado, actúan de forma opuesta rajándolo lateralmente. El agujero puede ser perforado mecánicamente o preparado empleando un inserto de en cuyo extremo inferior hay colocado un tubo que es introducido en el hormigón fresco. El sistema se completa incorporando en las armaduras principales unos casquillos de poliestireno que eliminan la adherencia.

Estos sistemas se suelen usar en pilotes de gran diámetro hormigonados in situ y en pantallas de pilotes secantes o tangentes y muros pantalla.

Sistemas integrados (activos).

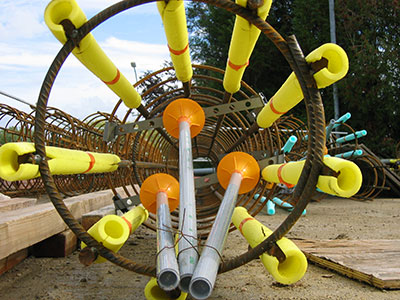

Instalación de disipadores. Sistema recepieux. http://www.recepieux.com/es/como-funciona/

Las técnicas de descabezado más sofisticadas son los sistemas integrados activos. Consisten básicamente en la incorporación en el interior del pilote de un dispositivo de rotura del mismo a la altura deseada que una vez endurecido el hormigón se activa de forma remota. El sistema recepieux se basa en la inducción de la rotura horizontal, introduciendo productos químicos expansivos en el interior del pilote a través de conductos y cámaras de expansión debidamente posicionadas a la altura deseada.

El sistema FAST utiliza agua a presión para producir la rotura del pilote a través de un sistema de tuberías cuidadosamente diseñadas e integradas en la armadura.

Estos sistemas se suelen emplear en pilotes de gran diámetro hormigonados in situ y en pantallas de pilotes tangentes. No son de aplicación en el descabezado de pantallas de pilotes secantes de gran diámetro y muros pantalla.

Hidrodemolición.

El uso de las técnicas de hidrodemolición en pilotes es poco frecuente. Consiste en la aplicación, mediante inyectores, de agua a muy alta presión, capaz de eliminar el hormigón dejando las armaduras intactas.

Se pueden emplear lanzas de agua manuales o equipos específicos consistentes en unidades manejadas por control remoto que poseen un anillo de inyectores de agua que se colocan en el perímetro del pilote.

Este método puede ser aplicado en teoría en cualquier tipo de pilote, pantalla continua o pantalla de pilotes.

Os dejo un último vídeo donde se resumen todos los procedimientos descritos:

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
