Figura 1. Detalle de la estructura de un muro reforzado con geotextil. Fuente: geotexan.com
También se pueden construir muros compuestos por geosintéticos resistentes a las tracciones producidas por la presión del suelo (Figura 1). En los muros pueden utilizarse distintos tipos de geosintéticos: geotextiles, geomallas y geocompuestos de refuerzo.
El geotextil es un material textil plano, permeable, deformable, formado por fibras poliméricas. Su función es la de refuerzo, trabajando a tracción, además de evacuar el agua. Se introduce una longitud mínima de anclaje para evitar deslizamientos (Figura 2). El refuerzo se introduce junto con el relleno en capas de unos 50 cm, coincidiendo con el espesor del terraplenado. Son muros económicos y fáciles de construir. Presentan una gran flexibilidad y deformación. Además, la capa de geotextil puede convertirse en una superficie débil que favorezca los desplazamientos. Otro inconveniente es la susceptibilidad del geotextil a la formación de compuestos por la luz solar. A menudo, se hidrosiembra el paramento visible para formar un muro vegetalizado (Figura 2).
Figura 2. Longitud de anclaje del geotextil. Fuente: https://geosynthetics.files.wordpress.com
Las geomallas también pueden reforzarse con una malla metálica, que aporta cierta rigidez al terraplén. Su función es la misma que la del geotextil y se usa cuando la tracción requerida supera la del geotextil. De este modo, las capas no constituyen superficies de debilidad, aunque el efecto de anclaje es menor que el de los geotextiles. El inconveniente es que hay que prever la corrosión del material que forma la malla, así como que el paso del agua no se corta por capilaridad, lo que puede llegar al cimiento.
Los geocompuestos de refuerzo son una combinación de los geotextiles y las geomallas. Proporcionan la resistencia a la tracción necesaria y evitan el paso del agua al cimiento.
Figura 3. Detalle de un muro de suelo reforzado con malla. Fuente: www.orbemedioambiente.es
Os dejo un breve vídeo en el que podemos ver cómo se ejecuta esta unidad de obra.
Os dejo un vídeo de geotecnia.online sobre el uso de los geosintéticos.
Las bombas peristálticas o de rotor para hormigón están compuestas por dos rodillos de presión giratorios, instalados en una carcasa, cuyo interior se encuentra a una presión inferior a la del exterior. Al girar, los rodillos comprimen el vacío en una manguera flexible fabricada con malla de acero de alta resistencia, a través de la cual se impulsa el hormigón. La operación se realiza en un vacío de 0,8-0,9 bar y, de esta forma, el tubo recupera su forma produciendo el efecto de succión.
Así, debido a la diferencia de presión entre la carcasa y el agitador, el hormigón sufre un efecto de succión que lo hace fluir de forma constante hacia la manguera. El caudal depende del diámetro de la tubería y de la velocidad de rotación del rotor. A diferencia de las bombas de pistón, la unión entre la manguera y la conducción es directa, sin desvíos ni cambios de sección.
Llenado del rotor de la bomba.
La presión de bombeo es media o baja, con una muy buena estanqueidad; el mantenimiento es sencillo y las piezas que más se desgastan son el propio rotor y la manguera flexible. Sin embargo, solo se pueden bombear hormigones muy trabajables.
El equipo puede montarse en un camión y la bomba hidráulica que acciona el rotor puede estar acoplada al motor diésel del camión. En caso de ir la bomba remolcada, dispone de un motor de accionamiento propio.
Principales ventajas:
Economía
Simplicidad de funcionamiento
Sencillez en el acoplamiento y regulación
Sin problemas de desgaste de válvulas y prácticamente la única pieza que requiere una reposición relativamente frecuente por desgaste de la misma es la manguera y al cabo de unos 2000-2500 m³. Además, estos primeros fallos pueden apreciarse en las manchas que las salpicaduras de hormigón dejan en las ventanas de la carcasa.
Aplicaciones:
Para obras pequeñas o medianas con alcances no excesivos (20-25 m)
Posibilidad de instalación en equipos móviles o estacionarios.
Posibilidad de uso para gunitado por vía húmeda
Veamos algunos vídeos para ver cómo funciona la bomba.
Referencias:
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014).Fabricación, transporte y colocación del hormigón.Apuntes de la Universitat Politècnica de València. 189 pp.
El mundo necesita energía desesperadamente. Pero cada vez cuesta más encontrar petróleo y gas. Las prospecciones se llevan a cabo en sitios complicados. Los primeros pozos petroleros se perforaban mediante percusión, martillando una herramienta sujeta a un cable. Poco tiempo después, las herramientas de cables fueron sustituidas por la perforación rotatoria, que permitía perforar a mayor profundidad y en menor tiempo. En 1989 se alcanzó un récord en el pozo Kola Borehole al norte de Rusia, que alcanzó 12.262 m de profundidad, usando un motor de perforación no rotatoria en el fango.
Una plataforma petrolífera, o plataforma petrolera, es una estructura de grandes dimensiones cuya función es extraer petróleo y gas natural de los yacimientos del lecho marino, que luego serán exportados hacia la costa. También sirve como vivienda de los trabajadores que operan en ella y como torre de telecomunicaciones.Dependiendo de las circunstancias, la plataforma puede estar fija al fondo del océano, flotar o ser una isla artificial.
1, 2) Plataformas convencionales fijas; 3) Plataformas de torre autoelevable; 4, 5) Plataformas flotantes tensionadas; 6) Plataformas Spar; 7,8) Plataformas semisumergibles; 9) Plataformas en barcos perforadores; 10) Plataformas sustentadas en el zócalo y unidas a instalaciones de extracción en el fondo marino. Wikipedia
Os dejo un vídeo en el que podéis ver una plataforma petrolífera de récord. Es tan alta como la Torre Eiffel y pesa unas 20.000 toneladas. La compañía Shell ha tardado un año y medio en construirla.
El presente artículo presenta una caracterización estadística de una muestra de 87 tableros reales de pasos superiores pretensados de canto constante para carreteras. El objetivo principal es encontrar fórmulas de predimensionamiento con el mínimo número de datos posible que permitan mejorar el diseño previo de estas estructuras. Para ello, se han realizado un análisis exploratorio y otro multivariante de las variables geométricas determinantes, de las cuantías de materiales y del coste, tanto para tableros macizos como aligerados. Los modelos de regresión han permitido deducir que el canto y la armadura activa quedan bien explicados por la luz, mientras que la cuantía de hormigón lo está por el canto. La variable que mejor explica (71,3%) el coste por unidad de superficie de tablero en losa maciza es el canto, mientras que en las aligeradas es la luz (51,9%). Las losas macizas son económicas en vanos inferiores a 19,24 m. La luz principal y los voladizos, junto con la anchura del tablero para losas macizas o el aligeramiento interior para las aligeradas, bastan para predimensionar la losa, con errores razonables en la estimación económica.
Cuando se plantea un problema de investigación, se cometen errores frecuentes que dificultan o distorsionan el trabajo de investigación. Es fácil confundir el método de investigación con el propósito que queremos investigar, y es un error común focalizar el esfuerzo en la aplicación de procedimientos, algoritmos o metodologías de moda, olvidándose del problema de investigación.
Plantear un problema de investigación consiste en estructurar y formalizar una idea de investigación, que representa el primer acercamiento a la realidad que se investigará o a los fenómenos, sucesos y ambientes a estudiar. De hecho, el planteamiento del problema de investigación consiste en desarrollar la idea a partir de los siguientes elementos: objetivos de la investigación, preguntas de investigación, justificación de la investigación, viabilidad de la investigación y evaluación de las deficiencias en el conocimiento del problema. Pues bien, es habitual comprobar que algunos de estos conceptos se confunden o no se delimitan con claridad, lo cual entorpece o desvía el esfuerzo del investigador novel.
http://tutesisesfacil.blogspot.com.es/
Los objetivos y las preguntas de investigación deben ser coherentes entre sí e ir en la misma dirección. Los objetivos de investigación establecen qué se pretende lograr con la investigación. Las preguntas de investigación indican qué respuestas deben encontrarse mediante la investigación. La justificación establece por qué y para qué debe realizarse la investigación. La viabilidad indica si es posible realizarla y, por último, la evaluación de deficiencias valora la evolución del estudio del problema.
Pero veamos algunos ejemplos de errores frecuentes:
Pregunta de investigación poco específica: «¿Cuáles serán las necesidades de formación de alto nivel de las empresas constructoras medianas y grandes de la zona central del país?» La falta de concreción es evidente: ¿Qué tipo de necesidades (financieras, tecnológicas, de calidad…)? ¿Qué significa «alto nivel»? ¿Qué son las empresas medianas y grandes? ¿Cuál es la zona central del país?
Objetivo de investigación vago o muy general: «Determinar los problemas de producción de las empresas constructoras«. ¿Qué tipo de problemas? ¿Empresas constructoras de cualquier tamaño? ¿Construcción civil o edificación?
Objetivo de investigación dirigida a una etapa de la investigación y no a todo el proceso: «Medir el valor del capital humano en empresas constructoras medianas de la Comunidad Valenciana«. Además de impreciso, «medir» no es un objetivo de investigación, sino una actividad del proceso en su conjunto.
Por tanto, algunos de los errores más frecuentes que presentan los objetivos o las preguntas de investigación son los siguientes:
Términos generales, poco específicos.
Objetivos o preguntas dirigidas a una etapa de la investigación y no a todo el proceso.
Objetivos o preguntas dirigidas a una consecuencia, un entregable, un producto o un impacto de la investigación.
Objetivos o preguntas que no implican una investigación completa (el proceso), sino la obtención de un dato o de cierta información.
Objetivos o preguntas que son de poco valor como para desarrollar toda una investigación.
Objetivos o preguntas que plantean estudios dispersos (en varias direcciones).
Os recomiendo el libro «Metodología de la investigación», de Roberto Hernández Sampieri y colaboradores, de la editorial McGraw-Hill Education, que en el 2014 ya va por su sexta edición. Os dejo un vídeo del autor sobre el tema.

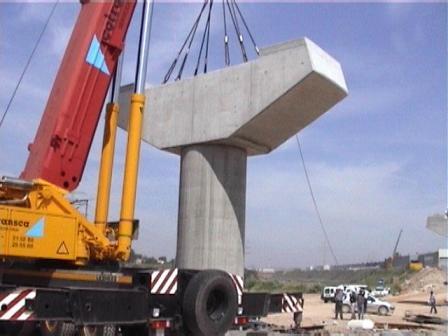

Colocación de dintel prefabricado. Viaducto sobre el Mijares (Castellón), 2002.
Siguiendo la línea de difundir algunas normas de interés en el ámbito de la construcción, en este post vamos a dar un breve repaso a la norma ISO 10006 (en España UNE 66916-6:2003) como norma que pretende estandarizar la forma de gestionar todo tipo de proyectos, no sólo los de construcción.
Estas normas han supuesto un paso importante para establecer un lenguaje común en la gestión del proceso de proyecto-construcción. Sin embargo, como veremos a continuación, ni las leyes, ni las administraciones públicas ni siquiera las empresas constructoras o consultoras se encuentran adaptadas a esta forma de entender los proyectos.
La calidad en la gestión de proyectos implica, por una parte, la calidad de los procesos proyectuales y, por otra, la del proyecto final (producto). Ambos son imprescindibles y requieren un tratamiento sistemático. Debe asegurarse de la satisfacción del cliente dentro de los márgenes establecidos por las reglas y objetivos de la empresa y del propio equipo del proyecto. La norma cubre un espectro muy amplio de proyectos en cuanto a magnitud, intensidad y especialización.
En el año 1997, la Organización Internacional para la Normalización (International Organization for Standardization), conocida como ISO, publicó la norma ISO 10006:1997, titulada “Gestión de la Calidad – Directrices para la calidad en la gestión de proyectos”. Su objeto es servir de guía en aspectos relativos a elementos, conceptos y prácticas de sistemas de calidad que pueden implementarse en la gestión de proyectos o que pueden mejorar la calidad de la gestión de proyectos. La norma también tiene la finalidad de aplicarse de forma complementaria a la familia ISO 9000 por aquellos técnicos que necesitan compaginar el trabajo dentro de una organización empresarial con la aplicación del mismo a un proyecto concreto. En este momento, existe una nueva versión de la norma de 2003.
Según algunos autores [Pither et al., 1998], la norma ISO 10006 presenta algunas deficiencias importantes:
No incluye los procesos de gestión de la calidad y, por lo tanto, da a entender que no forman parte de la gestión del proyecto.
No presenta un procedimiento de ejecución del proyecto, aunque sí habla exhaustivamente de planificación y control, lo que puede inducir a pensar que la gestión del proyecto únicamente consiste en planificar y controlar.
Aunque la norma no es una guía para la gestión de proyectos, el lenguaje utilizado puede dar lugar a pensar que sí lo es.
No entra en las fases del proyecto ni describe los procesos necesarios para su ejecución.
La calidad en la gestión de proyectos implica, por una parte, la calidad de los procesos proyectuales y, por otra, la del proyecto final (producto). Ambos son imprescindibles y requieren un tratamiento sistemático. Debe asegurarse de la satisfacción del cliente dentro de los márgenes establecidos por las reglas y objetivos de la empresa y del propio equipo del proyecto.
La norma cubre un espectro muy amplio de proyectos en cuanto a magnitud, intensidad y especialización. Dentro de esta amplia gama de proyectos, la presente comunicación se centra en los de construcción, que presentan características particulares. En estas condiciones, la aplicación de las normas ISO (la 10006 e incluso la familia 9000) presenta unas mayores complicaciones que para el clásico proceso industrial, más fácilmente adaptable a un proceso normalizador. En la siguiente tabla se recogen los requisitos de la norma ISO 10006, aplicados al proceso de proyecto construcción.
PROCEDIMIENTO
DESCRIPCIÓN
RELATIVOS A LA ESTRATEGIA
DIRECCIÓN
Establecer una guía para gestionar los restantes procedimientos
RELATIVOS A LA GESTIÓN
PLANIFICACIÓN
Evaluar las necesidades del cliente, establecer una planificación de los trabajos y poner en marcha los restantes procedimientos
INTERACCIÓN
Gestionar la comunicación y los conflictos entre los participantes, medir y evaluar el desarrollo del proceso proyecto-construcción y tomar medidas para canalizar las desviaciones
MODIFICACIÓN
Identificar, documentar y aprobar la necesidad de llevar a cabo modificaciones en el proceso y revisar su implementación
FINALIZACIÓN
Asegurarse de que los procedimientos finalizan cuando se prevé y que la documentación se ha guardado y almacenado convenientemente
RELATIVOS AL ALCANCE
CONCEPTO
Definir las líneas maestras de la infraestructura final
DESARROLLO Y CONTROL
Documentar y controlar las características de la infraestructura final en términos mensurables
DEFINICIÓN DE ACTIVIDADES
Identificar y documentar las actividades y los pasos necesarios para conseguir los objetivos
CONTROL DE ACTIVIDADES
Controlar el trabajo desarrollado en el proceso proyecto-construcción
RELATIVOS AL TIEMPO
INTERRELACIÓN DE ACTIVIDADES
Determinar interdependencias entre actividades
ESTIMACIÓN DE LA DURACIÓN
Determinar la duración de las actividades
DESARROLLO DE LA PROGRAMACIÓN
Determinar los plazos de inicio y final de las actividades
CONTROL DE PROGRAMACIÓN
Controlar la ejecución de las actividades del proceso proyecto-construcción y tomar acciones correctivas en su caso
RELATIVOS AL COSTE
ESTIMACIÓN DE COSTES
Realizar previsiones de costes
PRESUPUESTACIÓN
Utilizar los resultados de la estimación para presupuestar
CONTROL DE COSTES
Comparar con los costes reales y controlar las desviaciones sobre el presupuesto
RELATIVOS A LOS RECURSOS
PLANIFICACIÓN DE RECURSOS
Identificar, estimar, programar y ubicar los recursos necesarios
CONTROL DE RECURSOS
Comparar el uso real de los recursos y tomar medidas si es necesario
RELATIVOS AL PERSONAL
ESTRUCTURA ORGANIZATIVA
Definir un organigrama adecuado para cumplir con los requerimientos, indicando puestos de trabajo y relaciones de autoridad y responsabilidad
UBICACIÓN DE PERSONAL
Seleccionar y asignar al personal capacitado para llevar a cabo las tareas
DESARROLLO DE RECURSOS HUMANOS
Desarrollar habilidades individuales y grupales para mejorar el proceso
RELATIVOS A LA COMUNICACIÓN
PLANIFICACIÓN DE LA COMUNICACIÓN
Planificar los sistemas de información y de comunicación del proceso
GESTIÓN DE LA INFORMACIÓN
Hacer llegar la información necesaria a los participantes correspondientes
CONTROL DE LA COMUNICACIÓN
Controlar la comunicación según lo planificado
RELATIVOS AL RIESGO
IDENTIFICACIÓN DE RIESGOS
Determinar los riesgos del proceso proyecto-construcción
ESTIMACIÓN DE RIESGOS
Evaluar la probabilidad de ocurrencia de los riesgos y su impacto en el proceso proyecto-construcción
RESPUESTA A LOS RIESGOS
Desarrollo de planes de respuesta a riesgos
CONTROL DE RIESGOS
Implementar y actualizar los planes de respuesta
RELATIVOS A APROVISIONAMIENTOS
PLANIFICACIÓN Y CONTROL DE APROVISIONAMIENTOS
Identificar y controlar qué debe comprarse y cuándo debe comprarse
DOCUMENTACIÓN DE LOS REQUISITOS
Cumplir las condiciones técnicas y comerciales
EVALUACIÓN DE SUBCONTRATISTAS
Determinar qué subcontratistas deberían ser invitados a suministrar productos
SUBCONTRATACIÓN
Solicitar ofertas, evaluar, negociar, preparar y firmar el contrato de subcontratación
CONTROL DE CONTRATOS
Asegurar que la actuación de los subcontratistas cumple los requisitos contractuales
Tabla: Requisitos de la norma ISO 10006 aplicados al proceso proyecto-construcción.
Referencias:
PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.
YEPES, V.; PELLICER, E. (2003). ISO 10006 “Guidelines to quality in project management” application to construction. VII International Congress on Project Engineering. 10 pp. ISBN: 84-9769-037-0. (link)
El Metro de Riad es un sistema de transporte rápido que actualmente se está construyendo en la capital de Arabia Saudí, y forma parte del denominado Proyecto de Transporte Público de Riad (RPTP, por sus siglas en inglés). Su realización servirá para acompañar una reestructuración del transporte público de la ciudad, que lo convertirá en la columna vertebral de la ciudad. Comprende la construcción de un metro, un sistema de autobuses, así como infraestructuras y otros servicios asociados en la ciudad, convirtiéndose en el proyecto de transporte público más grande del país. El metro constará de seis líneas, para un total de 175 km, y dará servicio al centro de la ciudad, al aeropuerto y al distrito financiero.
El proyecto del metro de Riad está dividido en tres paquetes que han sido adjudicados a consorcios internacionales: uno liderado por el grupo italiano Ansaldo STS, otro por el grupo americano Bechtel y otro por el español FCC. Este megaproyecto requerirá 600.000 toneladas de acero, 4,3 millones de metros cúbicos de hormigón, 176 kilómetros de vías, más de 30.000 puestos de trabajo y un coste total de 16.300 millones de euros. Constará de 85 estaciones y tendrá vagones con aire acondicionado divididos en 3 clases y que operarán sin conductor.
En un vídeo de PROIN3D se presenta esta megaconstrucción.
Un consorcio liderado por Fomento de Construcciones y Contratas (FCC) se ha adjudicado la construcción de tres líneas del metro de Riad, mediante un contrato por 6.070 millones de euros. Según la compañía, se trata del mayor contrato internacional de la historia de la construcción española. El consorcio que lidera FCC, integrado también por la coreana Samsung, las francesas Alstom y Setec, la holandesa Strukton, Freyssinet Saudi Arabia y la española Typsa, construirá las líneas 4, 5 y 6 del metro de Riad, el más grande del mundo en construcción, con 176 kilómetros de longitud. El plazo de ejecución de las obras será de cinco años y su construcción generará empleo a más de 15.000 personas, y unos 500 puestos de trabajo podrían ser para españoles, según el presidente de la compañía. El lote logrado por el consorcio consiste en el diseño y la construcción de las líneas 4 (naranja), 5 (amarilla) y 6 (púrpura), que constarán de 25 estaciones, para las que se requerirán un total de 64,6 kilómetros de vías de metro, 29,8 kilómetros de viaductos, 26,6 kilómetros de vías subterráneas y 8,2 kilómetros de vías de superficie.
Parte española del proyecto del Metro de Ryad. Infografía: El País
A continuación os dejo un vídeo realizado por la empresa PROIN3D donde se explica en detalle cómo será la propuesta para el pozo de ataque central y su proceso constructivo para la estación 5B3 de la línea 5. Esta línea corre bajo tierra en un túnel excavado a lo largo de King Abdulaziz Street, entre el Centro Histórico del Rey Abdulaziz y la Base Aérea Riyadh, antes de conectar con King Abdullah Road. La longitud de la línea es de aproximadamente 12,9 km (8,0 millas) y cuenta con 10 estaciones, además de 2 estaciones de transferencia con las líneas 1 y 2.

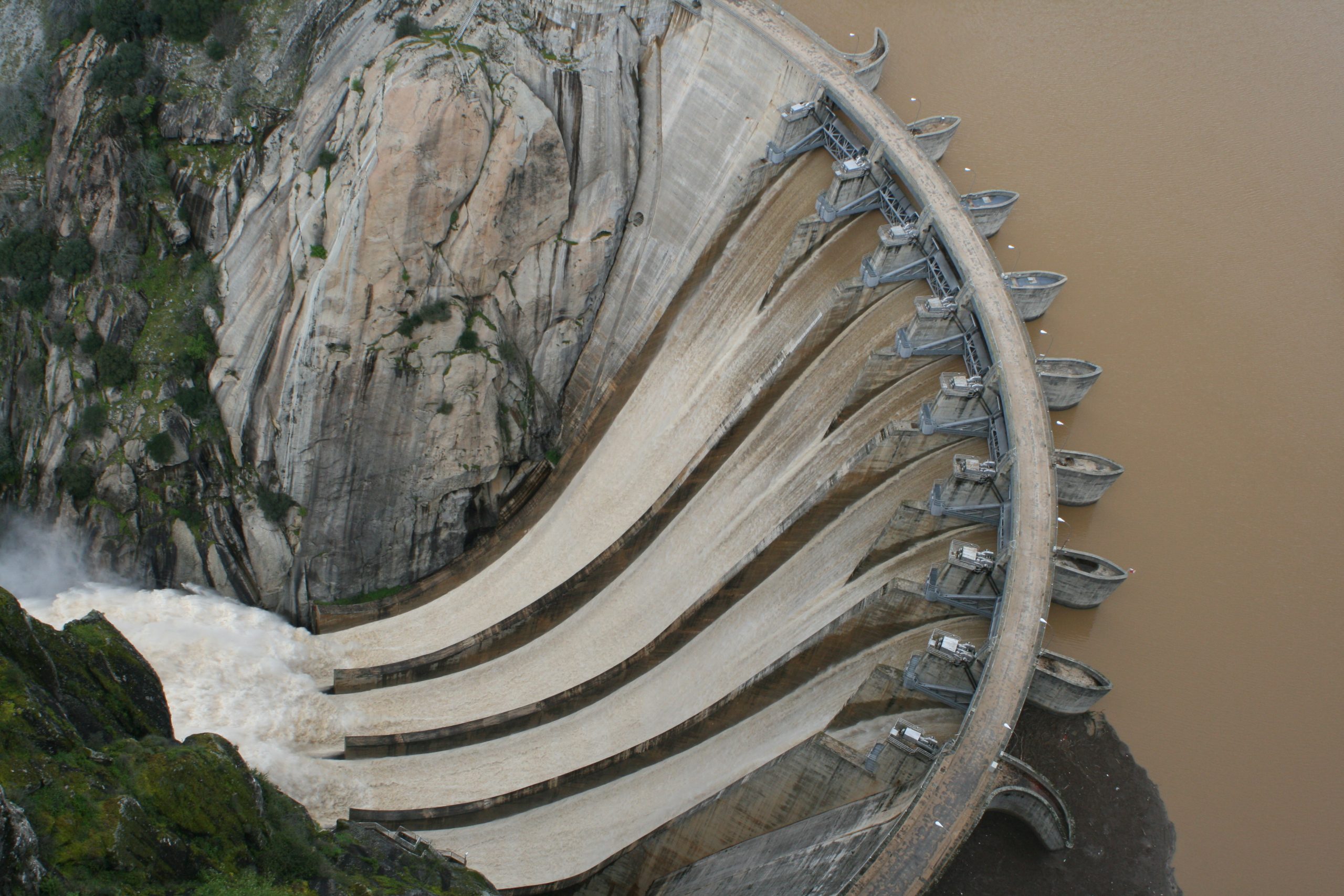

Presa de Aldeadávila. https://commons.m.wikimedia.org/wiki/File:Presa_de_Aldeadavila.jpg
Hoy, 17 de octubre de 2014, se cumplen 50 años de la inauguración oficial de la presa de Aldeadávila. Un hito de la ingeniería civil española. No podíamos dejar pasar la ocasión para recordar esta obra en nuestro blog.
El embalse, la central y la presa de Aldeadávila (también conocida como salto de Aldeadávila) son una obra de ingeniería hidroeléctrica construida en el curso medio del río Duero, a 7 km de la localidad de Aldeadávila de la Ribera (Salamanca). La presa es un arco de gravedad de hormigón de 139,50 m de altura. Constituye la central hidroeléctrica más importante de España en cuanto a potencia instalada y de producción. El conjunto de trabajos realizados para llevar a cabo esta infraestructura se llevó a cabo entre 1956 y 1963. Dispone de un aliviadero de superficie con ocho compuertas de segmento de 14,00 m por 8,30 m. Además, posee un túnel aliviadero con dos compuertas tipo segmento de 12,50 m x 9,70 m.
Construida entre 1958 y 1965 —justo tras el periodo de autarquía y al comienzo de la apertura española al exterior—, se trata de una de las presas más emblemáticas de la ingeniería de presas tanto a nivel español como mundial. Se conocen los rodajes de las tomas iniciales y finales de la película Doctor Zhivago, realizados en julio de 1965 en la presa.
Las posibilidades de la ingeniería permiten construir grandes obras. Algunas de ellas son verdaderamente importantes, aunque no exentas de polémicas, especialmente por su posible impacto ambiental. Es el caso de las islas artificiales construidas en Dubái. Este pequeño país se ha convertido en los últimos años en una de las zonas del mundo más extravagantes en materia de construcción.
Las Islas Palm, o Palm Islands, son un grupo de tres islas artificiales actualmente en construcción, que están entre las más grandes del mundo de su tipo. Sobre estas islas, se construirá infraestructura de tipo comercial y residencial, pues se espera que se conviertan en un destino turístico. Se encuentran en la costa de Dubái, en los Emiratos Árabes Unidos. El proyecto aumentará en unos 520 km la superficie de playas de Dubái y la llevará a cabo la empresa Nakheel Properties, la cual, a su vez, encomendó su construcción y desarrollo a las compañías belga Jan de Nul y holandesa Van Oord.
Para construir estos proyectos de arena, es necesario extraerla del fondo del golfo Pérsico. Esta parte del proyecto fue encomendada a la compañía belga Jan De Nul y la holandesa Van Oord. La arena es luego arrojada desde la costa de la isla y guiada por un sistema de GPS y un guía. La arena es pulverizada por los buques de dragado en un área requerida, proceso conocido como rainbowing, debido a los arcos en el aire que se forman mientras se pulveriza la arena. Para llevar a cabo el proceso, son necesarias dragas eficientes y potentes, a la altura del proyecto. Sin ir más lejos, la draga más grande del mundo, la «Cristóbal Colón», construida en La Naval de Sestao, se emplea en este megaproyecto. Alrededor de cada palmera hay un gran rompeolas de piedra.

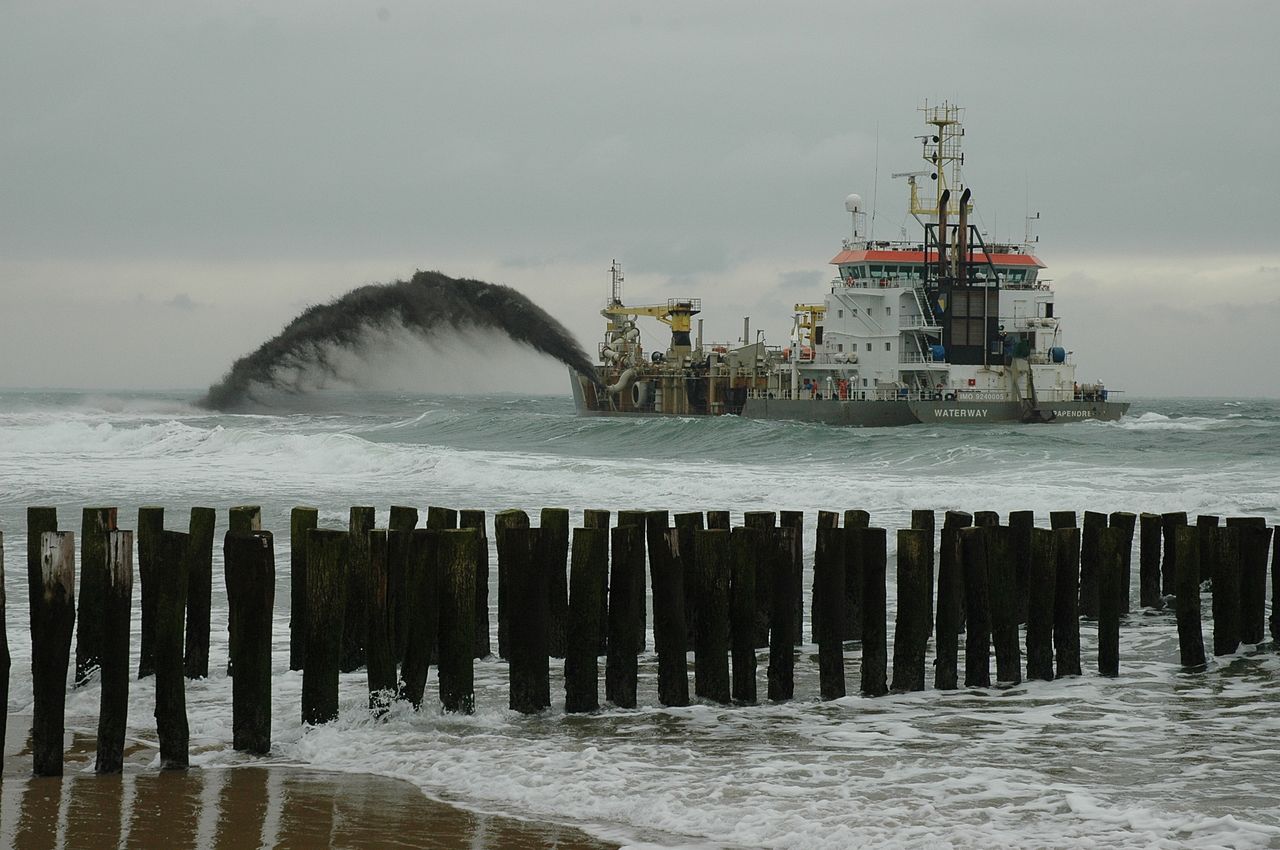

Rainbowing. By Beeldbank V&W – Beeldbank V&W, Attribution, https://commons.wikimedia.org/w/index.php?curid=9403076
El rompeolas de la Palm Jumeirah tiene más de 7 millones de toneladas de rocas. Las rocas fueron colocadas una por una por una grúa, seguidas por un buzo, y cada una posee una coordenada específica. El trabajo en la Palm Jebel Ali fue iniciado por el grupo constructor Jan De Nul en 2002 y finalizado a finales de 2006. El proyecto de dicha isla incluye también la construcción de una península de 4 kilómetros de largo, protegida por un rompeolas de 200 metros de ancho y 17 kilómetros de largo, que rodea la isla. Se recuperaron 135 millones de metros cúbicos de arena y piedra caliza.
Os paso algún vídeo al respecto. Espero que os sea de interés.
Uno de los documentos que figuran como «Anejo» en un proyecto de construcción es el «Anejo de reposición de servicios afectados«. Se trata de un documento cuyo objeto es la resolución de los problemas técnicos que puedan presentarse durante las obras de construcción proyectadas y que estén relacionados con la existencia de servicios de propiedad pública o privada.
Las obras proyectadas afectan, en mayor o menor medida, a servicios existentes que deben ser repuestos convenientemente durante la construcción de las obras; su solución técnica debe reflejarse en el proyecto y aparecer en cada uno de los documentos del mismo:
El cálculo (en el anejo/s correspondiente/s)
La definición técnica (anejo, planos y pliego)
Las condiciones de ejecución (pliego)
La valoración de la reposición o protección propuesta (presupuesto)
Los servicios afectados por las obras se suelen dividir en dos grandes grupos:
Los que se resuelven con la participación de las compañías afectadas, concesionarias del servicio, que aportan parte de los medios técnicos necesarios para trasladar sus servicios o que dirigen y vigilan su protección. Se consideran todas aquellas líneas que pueden representar peligro o trastorno grave en caso de fallo: energía eléctrica en alta tensión (igual o superior a 20 kV), telefonía, telegrafía, gas y abastecimiento de agua (tuberías de transporte o de alta presión). Normalmente, no se incluyen los cálculos que realiza la compañía concesionaria, sino únicamente los planos del estado actual y proyectado y la valoración. Esta puede incluirse dentro del presupuesto de ejecución material o fuera de él, como parte del presupuesto para conocimiento de la administración.
Los que son modificados o protegidos por el contratista principal de las obras durante su ejecución normalmente dependen de ayuntamientos o particulares: energía eléctrica en baja tensión, alumbrado, abastecimiento de agua, colectores de aguas pluviales y/o residuales, acequias, instalaciones semafóricas y de control de tráfico, caminos, accesos y cerramientos. En este caso, el proyecto incluye, perfectamente desarrollados, los cálculos, la definición gráfica, las condiciones técnicas, la valoración y la planificación de los trabajos.
La identificación de los servicios e instalaciones afectados por las obras se tiene que llevar a cabo exhaustivamente mediante:
Contactos con las compañías afectadas (Red Eléctrica Española, Iberdrola, Telefónica, Gas Natural, Aguas de Valencia, etc.), con otras administraciones involucradas (estatales, autonómicas, diputaciones o ayuntamientos) y con comunidades de regantes y propietarios particulares. La correspondencia con las distintas compañías se refleja en el anejo.
Reconocimiento de campo para comprobar la información facilitada y, a partir de la cartografía del proyecto, plasmar los servicios afectados en los planos de planta a la escala adecuada. A veces es necesario recurrir a catas para localizar las líneas, siempre de acuerdo con los responsables técnicos de los servicios afectados.
http://4.bp.blogspot.com/
En cuanto a líneas eléctricas de alta tensión, se diferencian los siguientes casos:
20 kV (media tensión): los cálculos del traslado y reposición de líneas no son complicados y pueden efectuarlos un ingeniero industrial, siguiendo lo especificado en el Reglamento Técnico de Líneas Aéreas de Alta Tensión (Decreto 3151/1968, de 28/11/68, BOE n.º 311 de 27/12/68 y sus posteriores actualizaciones). Las líneas son propiedad de la compañía concesionaria del servicio (Iberdrola, Endesa, etc.).
Entre 20 kV y 380 kV, los cálculos son complicados y conviene que los realice la propia compañía concesionaria del servicio (Iberdrola, Endesa, etc.), lo que facilita posteriormente el diseño.
Igual o superior a 380 kV: son las líneas de transporte de energía eléctrica propiedad del Estado. La modificación de estas líneas es muy costosa y complicada y hay que evitarla en la medida de lo posible. Las líneas las gestiona Red Eléctrica Española, que debe efectuar los cálculos y facilitar el diseño.
Referencias:
PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.
