Tesis doctoral: Efficient design of post-tensioned concrete box-girder road bridges based on sustainable multi-objective criteria

tatiana_jpg-1024x748Hoy 30 de septiembre de 2016 ha tenido lugar la defensa de la tesis doctoral de Dª Tatiana García Segura denominada “Efficient design of post-tensioned concrete box-girder road bridges based on sustainable multi-objective criteria”, dirigida por Víctor Yepes Piqueras. La tesis recibió la calificación de “Sobresaliente Cum Laude” por unanimidad, con mención internacional. Presentamos a continuación un pequeño resumen de la misma.

Resumen:

Los puentes, como parte importante de una infraestructura, se espera que reúnan todos los requisitos de una sociedad moderna. Tradicionalmente, el objetivo principal en el diseño de puentes ha sido lograr el menor coste mientras se garantiza la eficiencia estructural. Sin embargo, la preocupación por construir un futuro más sostenible ha provocado un cambio en las prioridades de la sociedad. Estructuras más ecológicas y duraderas son cada vez más demandadas. Bajo estas premisas, los métodos de optimización heurística proporcionan una alternativa eficaz a los diseños estructurales basados en la experiencia. La aparición de nuevos materiales, diseños estructurales y criterios sostenibles motivan la necesidad de crear una metodología para el diseño automático y preciso de un puente real de hormigón postesado que considere todos estos aspectos. Por primera vez, esta tesis estudia el diseño eficiente de puentes de hormigón postesado con sección en cajón desde un punto de vista sostenible. Esta investigación integra criterios ambientales, de seguridad estructural y durabilidad en el diseño óptimo del puente. La metodología propuesta proporciona múltiples soluciones que apenas encarecen el coste y mejoran la seguridad y durabilidad. Al mismo tiempo, se cuantifica el enfoque sostenible en términos económicos, y se evalúa el efecto que tienen dichos criterios en el valor óptimo de las variables.

2016-09-30-19_21_29En este contexto, se formula una optimización multiobjetivo que proporciona soluciones eficientes y de compromiso entre los criterios económicos, ecológicos y sociales. Un programa de optimización del diseño selecciona la mejor combinación de geometría, tipo de hormigón, armadura y postesado que cumpla con los objetivos seleccionados. Se ha escogido como caso de estudio un puente continuo en cajón de tres vanos situado en la costa. Este método proporciona un mayor conocimiento sobre esta tipología de puentes desde un punto de vista sostenible. Se ha estudiado el ciclo de vida a través de la evaluación del deterioro estructural del puente debido al ataque por cloruros. Se examina el impacto económico, ambiental y social que produce el mantenimiento necesario para extender la vida útil del puente. Por lo tanto, los objetivos propuestos para un diseño eficiente han sido trasladados desde la etapa inicial hasta la consideración del ciclo de vida.

Para solucionar el problema del elevado tiempo de cálculo debido a la optimización multiobjetivo y el análisis por elementos finitos, se han integrado redes neuronales en la metodología propuesta. Las redes neuronales son entrenadas para predecir la respuesta estructural a partir de las variables de diseño, sin la necesidad de analizar el puente. El problema de optimización multiobjetivo se traduce en un conjunto de soluciones de compromiso que representan objetivos contrapuestos. La selección final de las soluciones preferidas se simplifica mediante una técnica de toma de decisiones. Una técnica estructurada convierte los juicios basados en comparaciones por pares de elementos con un grado de incertidumbre en valores numéricos que garantizan la consistencia de dichos juicios. Esta tesis proporciona una guía que extiende y mejora las recomendaciones sobre el diseño de estructuras de hormigón dentro del contexto de desarrollo sostenible. El uso de la metodología propuesta lleva a diseños con menor coste y emisiones del ciclo de vida, comparado con diseños que siguen metodologías generales. Los resultados demuestran que mediante una correcta elección del valor de las variables se puede mejorar la seguridad y durabilidad del puente con un pequeño incremento del coste. Además, esta metodología es aplicable a cualquier tipo de estructura y material.

Mini robots empleados en la demolición

precisionLa innovación en la maquinaria de la construcción avanza hacia la especialización y la autonomía de los equipos. Así hoy día existen equipos de demolición de elevada potencia capaces de funcionar mediante mando a distancia con bluetooth, incluso a 100 m sin peligro de interferencias y con seguridad para el operario. Esto es especialmente interesante en trabajos en zonas peligrosas con desniveles o con accesos reducidos. Si además funcionan de forma eléctrica, es posible su uso en recintos cerrados al no provocar humos de combustión. Sin embargo los usos también se encuentran fuera de la ingeniería civil, como es el caso de la manipulación de escombros o la realización de trabajos en altas temperaturas como acerías y fundiciones, limpiar hornos en cementeras, o trabajos en túneles y galerías en el sector minero.

husqvarna1

A continuación os dejo un vídeo explicativo de los robots de Husqvarna, que espero os sea de utilidad.

husqvarna2





El origen del ingeniero de caminos en España

Agustín de Betancourt (1758-1824)

Siguiendo con la línea iniciada en un artículo anterior, vamos a repasar brevemente algunos datos del origen de la profesión de ingeniero de caminos, canales y puertos hasta finales del siglo XIX. En España, la profesión de Ingeniero de Caminos, Canales y Puertos se asocia desde su origen a Agustín de Betancourt (1758-1824), fundador del Cuerpo de Ingenieros de Caminos y Canales y de la Escuela homónima. Así, con la finalidad de evitar los errores, tanto técnicos como económicos, cometidos en la ejecución de las obras públicas de la época, Carlos IV crea la Inspección General de Caminos, por Real Orden firmada en Aranjuez a 12 de Junio de 1799, con el objeto, tal como se dice en el artículo noveno de la citada orden, de:

 “que para conseguir que se planteen bien los proyectos relativos al trazado y alineación de caminos y canales y las obras de mampostería, puentes y demás relativo a la Comisión, parece indispensable que el ramo de Caminos y Canales se componga de tres Comisarios de la Inspección, ocho facultativos sobresalientes en calidad de Aiudantes, de cuatro facultativos de los caminos de sitios Reales e Imperios, de un facultativo en calidad de celador para cada diez leguas de las comprendidas en las seis carreteras principales del Reino y de un peón caminero en cada legua; cuios empleados, a saber, los de primera, segunda y tercera clase, deberán proponerse por la Junta al señor Superintendente, para su aprobación, en personas facultativas, que tengan calidades que requieren y exigen cada una de estas clases, con especialidad los Comisarios, que deberán ser sujetos instruídos en Matemáticas, exercitados en Geometría práctica y uso de instrumentos, particularmente en las ramas de arquitectura civil e hidráulica, además del mucho ingenio y buenas qualidades que los hagan dignos de optar al empleo de Inspector, y todos los demás empleados se nombrarán por la Junta, en los mismos términos en que se execute en el día”

 Agustín de Betancourt, que sucede en el cargo al primer Inspector General, el Conde de Guzmán, propone la creación de una Escuela Especial, dependiente del Ministerio de Fomento, en la que reciban instrucción los jóvenes que han de dirigir las obras públicas del Estado, ya que según sus palabras

 “… En la Academia de San Fernando de Madrid y en las demás que se intitulan de Bellas Artes, no se enseña mas que el ornato de la Arquitectura…”,

 Betancourt, junto con otras personalidades insignes, fue el propulsor del nacimiento de la Escuela de Ingenieros de Caminos. Este ilustre ingeniero tinerfeño venía propugnando su creación desde 1785 y había definido incluso las cualidades deseables de un Ingeniero de Caminos en la Memoria que presentó al Conde de Floridablanca sobre los medios para facilitar el comercio interior (año 1791).

En noviembre de 1802 comienzan los estudios en la Escuela, sita en Madrid, disponiéndose por Real Orden de 1803 que los alumnos que concluyeran sus estudios en aquélla fueran colocados y denominados Ingenieros de Caminos y Canales. La sede fue el Palacio del Buen Retiro, hasta su destrucción el 2 de mayo de 1808.

Tanto debido al atraso intelectual de la época, como a la urgencia de formar al personal requerido por Betancourt, los estudios duraban únicamente dos años y comprendían: la mecánica, la hidráulica, la geometría descriptiva, los empujes de tierras y bóvedas y el dibujo, en el primer año; y en el segundo, el conocimiento de los materiales de construcción, la construcción de máquinas empleadas en obras, la construcción de puentes, la de las obras para prevenir estragos en los ríos y conducir aguas y, por último, las de caminos y canales de navegación y de río.

Los comienzos de la Escuela fueron, al igual que los acontecimientos de la época, difíciles. Así, el comienzo de la guerra de la Independencia contra los franceses el 2 de mayo de 1808 obligó a suspender las clases y, aunque algunas fuentes citan el año 1814 como la fecha de abolición de la Inspección General y con ella de su Escuela, poco se debió hacer en esos años de contienda. Paralelamente, en 1818 se funda en Inglaterra la Institution of Civil Engineers. En cualquier caso, el restablecimiento de la Constitución en el año 1820 supone la reapertura de la Escuela, y el restablecimiento de la Inspección, hasta el año 1823 en que, al derogarse nuevamente la Constitución, vuelve a ser cerrada. En estas fechas sigue siendo Inspector General, y máximo responsable de la Escuela, Betancourt y los estudios son ampliados a tres años. En 1834, por orden de la Reina Regente, vuelve a abrirse definitivamente (hasta nuestros días) la Escuela, en el edificio de la Aduana Vieja, en la plazuela de La Leña, bajo la dirección del valenciano Juan Subercase. Un año más tarde, en 1835 los Ingenieros de Caminos y Canales asumen las competencias de Puertos.

En un principio se suceden diferentes planes de estudios, al amparo de los Reglamentos que gobiernan el funcionamiento de la Inspección General y su Escuela Especial. A los ya citados de 1802 y 1820 sigue el de 1836, cuando se publica el primer Reglamento del Cuerpo (ampliándose el plan de estudios a 5 años, previa superación de un examen de ingreso) y el de 1849, cuando se crea una Escuela preparatoria de ingenieros civiles y de minas y arquitectos que, mediante la superación de dos años comunes posibilitaba el acceso a un examen de ingreso en la Escuela Especial con un programa de estudios que se extendía durante cuatro años más. Puede considerarse que el alto nivel científico de los estudios en la Escuela, para la época, fomentó la difusión de las Matemáticas en el país, entonces muy abandonadas.

En 1844 una Real Orden sienta las bases de las competencias de los Ingenieros de Caminos, Canales y Puertos. En 1851 se crea el Ministerio de Fomento. En 1852 se funda en Estados Unidos la American Society of Civil Engineers, y un año más tarde se inicia la publicación de la Revista de Obras Públicas.

El Reglamento de 1855  recupera el examen de ingreso y se define un plan de estudios específico de 6 años de duración, separado en su totalidad de los estudios de ingeniería de minas y de arquitectura. En el Reglamento de 1865 se asume por primera vez la posibilidad de que cursen sus estudios en la Escuela alumnos cuya intención no sea la de ingresar en el cuerpo al finalizar su carrera. El curso de 1868 se inicia con un nuevo plan de estudios que reduce a cuatro los años de duración de la carrera, aunque no será publicado hasta 1870. El ingreso podía ser preparado fuera de la Escuela para, una vez superado, cursar la carrera en régimen de internado o en régimen externo. Una vez finalizada la carrera se obtenía el título de Ingeniero de Caminos, Canales y Puertos que permitía acceder al ejercicio libre de la profesión. Los alumnos que habían cursado la carrera en régimen interno tenían la posibilidad de acceder al Cuerpo de Ingenieros de Caminos, previa superación de una oposición.

En 1872 las Escuelas Especiales, y entre ellas la de Caminos hasta entonces en el ámbito del Ministerio de Fomento, pasan a depender de la Dirección General de la Instrucción Pública y son derogados sus Reglamentos. Es ésta una época conflictiva en la que no existen reglamentos vigentes a pesar de las sucesivas propuestas de la Junta de Profesores en 1873 y 1874. En 1876 se aprueban provisionalmente los programas de ingreso en la Escuela, redactados en 1874, y en 1877 se introducen algunas reformas en lo relativo a los exámenes de ingreso, acordándose mantener en vigor el Reglamento de 1870. En los años siguientes aparecen, prácticamente cada año, diferentes decretos que modifican someramente la reglamentación existente hasta que el 11 de septiembre de 1886, y dependiendo otra vez del Ministerio de Fomento, se publica un nuevo Reglamento reorganizando nuevamente la Escuela Preparatoria para Ingenieros y Arquitectos, fijándose en cuatro años los posteriores estudios en la Escuela de Caminos, los cuales son reducidos a tres por el Reglamento de 26 de agosto de 1888.  El 12 de julio de 1892 se publica un decreto suprimiendo la Escuela Preparatoria y ese mismo año termina sus estudios con el número uno de su promoción el ingeniero D. Juan Manuel de Zafra y Esteban, el cual introducirá, pasado el tiempo, el estudio de las estructuras de hormigón en la Escuela. Con ello damos paso al siglo XX, pero eso ya es objeto de otro artículo.

Os dejo una conferencia de Laurent Rus que se desarrolló en la UPM: ¿Qué perfil de Ingeniero de Caminos demanda el mercado actual? Espero que os guste.

Análisis de componentes principales y su aplicación a los puentes

¿Cuántas variables nos hace falta para definir completamente un puente losa? Las variables se encuentran relacionadas unas con otras, de forma que es posible determinar variables sintéticas subyacentes (llamadas componentes principales) capaces de explicar un elevado porcentaje de la variación de dichas variables. Como veremos en el artículo que os dejo, bastan tres componentes principales para explicar el 80,8% de la varianza de los datos de las losas macizas, y cuatro para modular el 79,0% en las aligeradas.

El análisis de componentes principales pretende transformar el conjunto de datos inicial (de variables correlacionadas) en un nuevo conjunto reducido de nuevas variables independientes, llamadas componentes principales. El análisis de componentes principales es un análisis estadístico que pertenece a los denominados métodos multivariantes. Se utiliza en multitud de disciplinas para interpretar los datos. A continuación os dejo un vídeo introductorio a este tipo de análisis, referenciándolo a datos de un puente losa postesado.

En este vídeo se realiza un ejemplo para la interpretación de datos de caracterización morfológica típicos de la conservación de recursos fitogenéticos. Autor: Fita Fernández, Ana María.

A continuación os dejo una explicación intuitiva del análisis de componentes principales del profesor José Luís Vicente Villardón, de la Universidad de Salamanca.

También os dejo un artículo científico donde utilizamos esta técnica en la caracterización de puentes losa postesados. Su referencia es:

YEPES, V.; DÍAZ, J.; GONZÁLEZ-VIDOSA, F.; ALCALÁ, J. (2009). Caracterización estadística de tableros pretensados para carreteras. Revista de la Construcción, 8(2):95-109.

Descargar (PDF, 1.08MB)

Aportaciones al Congreso sobre Optimización de Estructuras HPSM/OPTI 2016, Siena (Italia)

200x250_hpsm16Los días 19, 20 y 21 de septiembre de 2016 se celebra en Siena (Italia) uno de los congresos más importantes sobre optimización de estructuras: “The 2016 International Conference on High Performance and Optimum Design of Structures and Materials HPSM/OPTI 2016“. Participo en dicho congreso tanto en su Comité Científico como la aportación de tres comunicaciones. A continuación os paso los resúmenes de dichas comunicaciones.

MARTÍ, J.V.; ALCALÁ, J.; GARCÍA-SEGURA, T.; YEPES, V.  (2016). Heuristic design of precast-prestressed concrete U-beam and post-tensioned cast-in-place concrete slab road bridges.

Abstract: This paper proposes simulated annealing and threshold accepting procedures for the automatic design of two different bridge types. Both cases are prestressed concrete road bridge decks typically used in public road construction. Simulated annealing is first applied to a precast beam of 30-30 meters of longitudinal spans and 12.00 m of width. The beam has a double U-shape cross-section and a beam spacing of 6 m. This problem involves 59 discrete design variables for the geometry of the beam and the slab, concrete grade, reinforcing steel and prestressing steel. The simulated annealing method indicates savings of about 5% with respect to a traditional design. The second bridge case is a 20-36-20 m post-tensioned cast-in-place concrete slab road bridge deck. This example needs 33 discrete variables to define the complete structure. The threshold accepting method is used for the optimization. Our findings indicate savings of about 7.5% with respect to the design based on experience. Finally, the results show that heuristic optimization provides other options to reduce the design costs of real prestressed bridge decks.

Keywords:  precast-prestressed concrete, post-tensioned cast-in-place, U-shape cross-section, slab deck, heuristic optimization

GARCÍA-SEGURA, T.; YEPES, V.; ALCALÁ, J.  (2016). Computer-Support Tool for Automatically Optimize Bridges.

Abstract:  In bridge design, many variables like material grades, cross-sectional dimensions, passive and pre-stressing steel need to be modeled to evaluate the structural performance. Efficiency gains are intended while satisfying the serviceability and ultimate limit states imposed by the structural code. In this paper, a computer-support tool is presented to analyze continuous post-tensioned concrete (PSC) box-girder road bridges, to minimize the cost, and to provide the optimum design variables. The program encompasses six modules to perform the optimization process, the finite-element analysis and the limit states verification. The methodology is defined and applied to a case study. A harmony search algorithm optimizes 32 variables that define a three-span PSC box-girder bridge located in a coastal region. However, the same procedure could be implemented to optimize any structure. This tool enables one to define the fixed parameters and the variables that are optimized by the heuristic algorithm. Moreover, the output provides useful rules to guide engineers in designing PSC box-girder road bridges.

Keywords:  post-tensioned concrete; computer-support tool; box-girder bridges; harmony search

YEPES, V.; MARTÍ, J.V.; GARCÍA-SEGURA, T. (2016). Design optimization of precast-prestressed concrete road bridges with steel fiber-reinforcement by a hybrid evolutionary algorithm.

Abstract: In this paper, the influence of steel fiber-reinforcement when designing precast-prestressed concrete road bridges with a double U-shape cross-section is studied through heuristic optimization. A hybrid evolutionary algorithm (EA) combining a genetic algorithm (GA) with variable-depth neighborhood search (VDNS) is formulated to minimize the economic cost and CO2 emissions, while imposing constraints on all the relevant limit states. The case study proposed is a 30-m span-length with a deck width of 12 m. The problem involved 41 discrete design variables. The algorithm requires the initial calibration. Moreover, the heuristic is run nine times so as to obtain statistical information about the minimum, average and deviation of the results. The evolution of the objective function during the optimization procedure is highlighted. Findings show that heuristic optimization is a forthcoming option for the design of real-life prestressed structures. This paper provides useful knowledge that could offer a better understanding of the steel fiber-reinforcement in U-beam road bridges.

Keywords:  steel fiber-reinforcement, precast-prestressed concrete, U-shape cross-section, hybrid evolutionary algorithm



¿Qué es un cable-grúa o blondín?

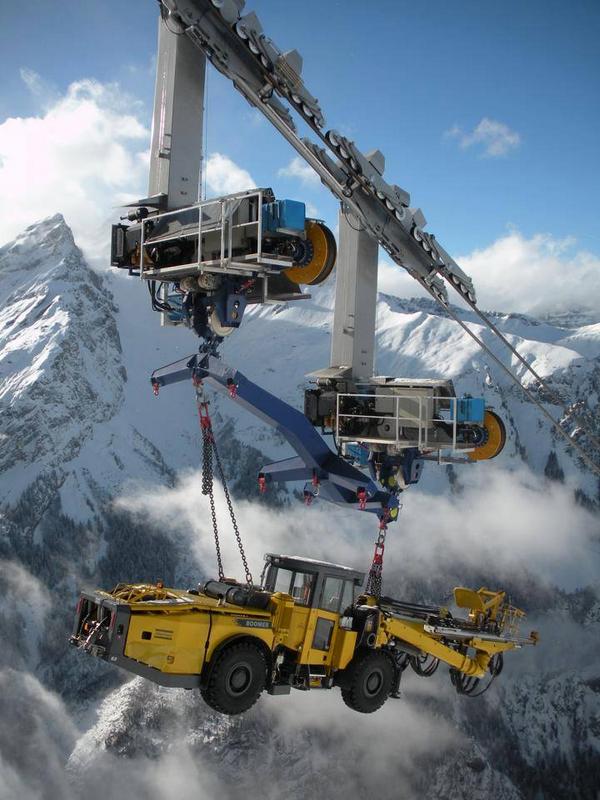

Vía @HercRentalsInc

También denominado como cable-grúa, grúa funicular o andarivel, es una instalación similar a los puentes-grúa donde la viga-puente se reemplaza por un cable portante sobre el que se desliza el carretón del que se suspende la carga. Tanto el accionamiento del carretón como los movimientos de izado o descenso se consiguen mediante cables que se manejan desde el suelo. Su aplicación es habitual en la construcción de presas, puentes, astilleros, etc. El nombre de “blondin” viene del funámbulo y acróbata francés Jean François Gravelet-Blondin ( 1824-1897).BLONDIN

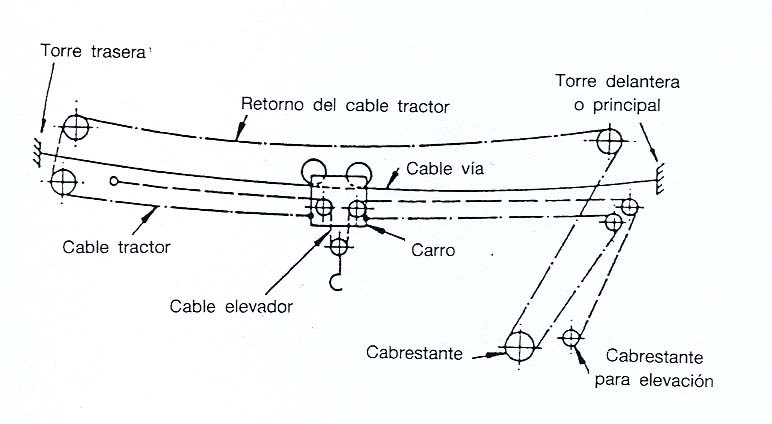

Esquema de funcionamiento del blondín
Esquema de funcionamiento del blondín

Se distinguen los siguientes cables en el blondín:

  • Cable vía o cable carril: cable atirantado sobre el que se desplaza el carretón o bicicleta. Está fijo a dos mástiles o torres, actuando a modo de dintel de pórtico.
  • Cable tractor o de vaivén: es el que desplaza al carretón.
  • Cable elevador: sirve para el izado de la carga, fijando la posición vertical del gancho.

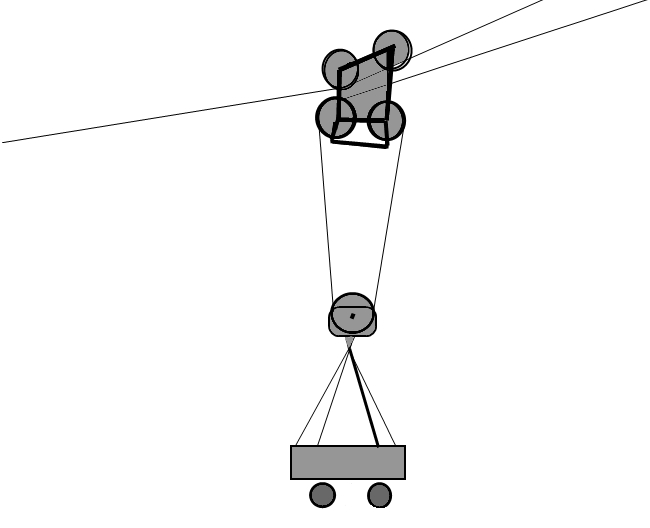

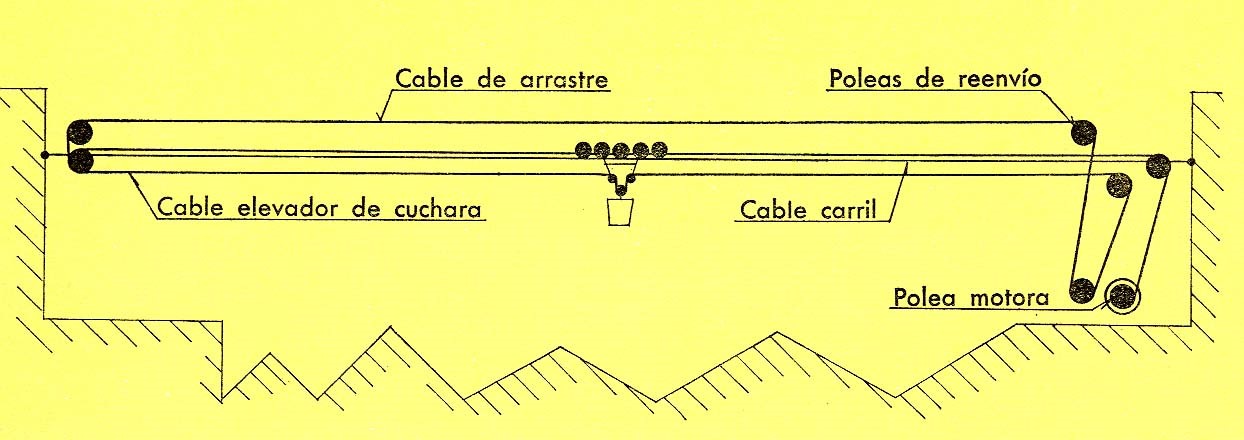

Sistema de cables del blondín
Sistema de cables del blondín

Los tipos de blondines más habituales, en función de los grados de libertad de los soportes, son los siguientes:

  • Fijos: si los mástiles son completamente inmóviles.
  • Basculantes: cuando un mástil es fijo y el otro abatible alrededor de la base.
  • Radiales: con un mástil fijo y el otro desplazable sobre carriles.
  • Paralelos: si los dos mástiles pueden deslizarse paralelamente sobre carriles.

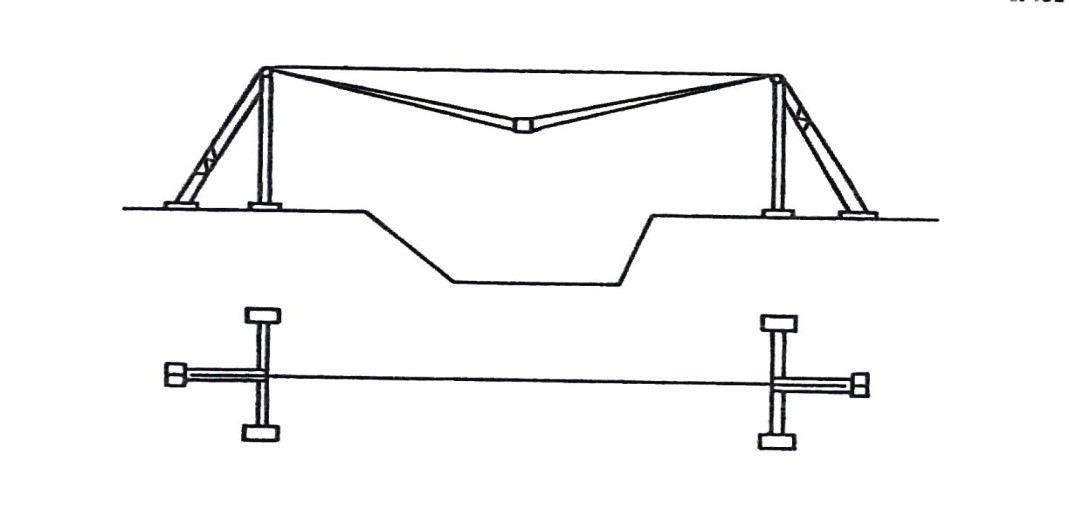

Blondín de cable fijo
Blondín de cable fijo

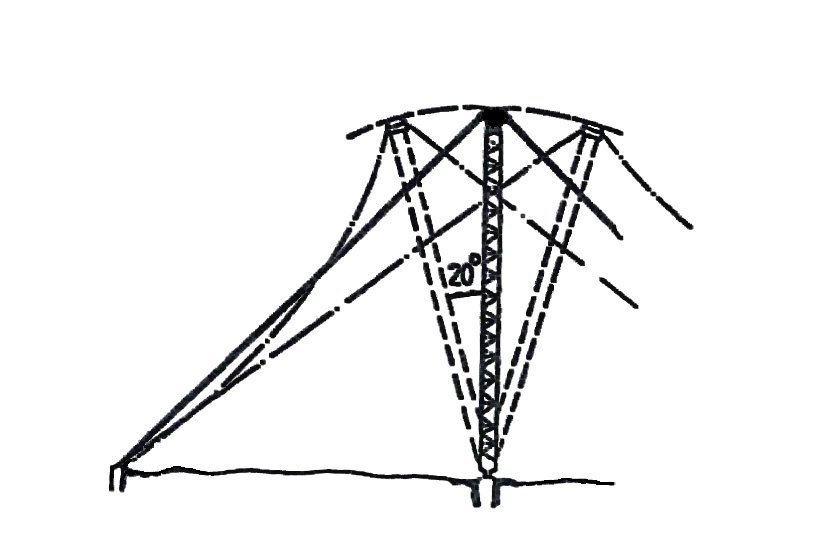

Blondín de cable basculante
Blondín de cable basculante
Blondín de cable radial
Blondín de cable radial

Los blondines han permitido alcanzar luces que se aproximan a los 1000 m, y una capacidad de carga ha llegado a las 50 t. Sin embargo las características normales de estas instalaciones se recogen en la Tabla. Sin embargo, estos equipos requieren una instalación compleja y por tanto difícilmente amortizable si la obra no es de gran volumen.

Tabla.- Características normales de los blondines

Luz entre torres 300 – 1,000 m
Capacidad de carga 10 – 25 t
Altura de las torres 10 – 30 m
Velocidad de traslación del carretón 2 – 8 m/s
Velocidad de elevación del gancho 0.3 – 1.5 m/s
Velocidad de traslación de las torres 0.1 – 0.3 m/s



Os dejo un vídeo de un blondín usado en la construcción de la presa de Ibiur.

En este otro vídeo podéis ver cómo se vacía hormigón con un blondín.

Referencia:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

Los itinerarios temáticos como elementos diferenciadores del producto turístico global



Puente de Alcántara, icono y foco de peregrinación para los ingenieros civiles
Puente de Alcántara, icono y foco de peregrinación para los ingenieros civiles. Imagen: V. Yepes, 2016

YEPES, V. (2000). Los itinerarios temáticos como elementos diferenciadores del producto turístico global. Actas del V Congreso Internacional sobre Caminería Hispánica. Tomo II, pp. 1359-1372. AACHE Ediciones. Valencia, 17-22 de julio.

1      INTRODUCCIÓN.

El desarrollo tecnológico en las sociedades de consumo de los países desarrollados ha propiciado en las últimas décadas un aumento de la disponibilidad de tiempo libre para el ocio. Este período sobrante después del trabajo, el sueño y los quehaceres personales y domésticos ha permitido el auge de una gran variedad de actividades recreativas que permiten reparar la fuerza y la vitalidad de las personas y que puede incluir ocupaciones tan diversas como ver la televisión o pasar unas vacaciones en el extranjero (Boniface y Cooper, 1987). El turismo puede representar una de las facetas de las actividades recreativas, aunque también incluye desplazamientos no estrictamente vinculados con el ocio (convenciones, ferias, congresos, negocios, etcétera). Continue reading “Los itinerarios temáticos como elementos diferenciadores del producto turístico global”

La “crisis” de las infraestructuras

Preservar las infraestructuras en un estado mínimamente adecuado de conservación y mantenimiento es una necesidad de primer orden en cualquier sociedad. Sin embargo, por motivos que a veces son estructurales y otras coyunturales, los responsables de esta tarea no prestan la atención y los recursos necesarios para este cometido. Parece que la inversión en conservación de los activos siempre ha sido insuficiente incluso en países desarrollados.

En efecto, parece evidente que el desarrollo económico que tuvo lugar en países como el nuestro en la última parte del siglo XX se centró, en el caso por ejemplo de las carreteras, en ampliar la red para apoyar dicho desarrollo. Si bien es cierto que estas nuevas infraestructuras nacen con un periodo de vida relativamente largo, también es cierto que una parte nada desdeñable de dicha infraestructura está empezando a notar el paso del tiempo, y lo que es peor, parece que podemos vivir dentro de un horizonte no tan lejano, a un verdadero colapso en los niveles de servicio prestados por estos activos. Lo peor de todo ello es que estas infraestructuras se financiaron a largo plazo y la siguiente generación se va a encontrar con la sorpresa de tener que pagar Continue reading “La “crisis” de las infraestructuras”

Cimentación mediante cajones de aire comprimido

Disposición general de un cajón neumático (adaptado de Wilson y Sully, 1949)

Un cajón es una estructura que hundida a través  del terreno o del agua permite colocar la cimentación a la profundidad de proyecto, y que posteriormente pasa a formar parte de la estructura definitiva. Estos cajones pueden ser de fondo abierto o de fondo cerrado (ver cajones flotantes). Nos centraremos en este post en los cajones de fondo abierto en las que existe una cámara de trabajo sometida a una presión superior a la atmosférica para impedir que el agua entre en la excavación. Se trata de las cimentaciones mediante cajones neumáticos o de aire comprimido.

Alguien puede preguntarse a qué viene un post sobre una técnica que tiene riesgos evidentes de ejecución y que ya en un artículo de Presa y Eraso (1970) nos avisaba que era una técnica en trance de desaparecer. Hoy día existen procedimientos (por ejemplo pilotes de gran diámetro) que son más sencillos de construir, suficientemente seguros, rápidos y económicos que permiten evitar riesgos innecesarios, especialmente los procesos de compresión y descompresión que requieren tiempos suficientes, tal y como ocurre en los trabajos realizados por los buzos o submarinistas. Pues bien, razones históricas y docentes nos llevan a analizar brevemente este procedimiento constructivo y a dejar unas cuantas referencias al lector curioso que quiera ampliar información al respecto.

En 1830 el británico Thomas Cochrane ideó y patentó un sistema para cimentar en seco, mientras que en Francia, de forma paralela, el ingeniero de minas francés Jacques Triger ideó en el año 1839 un sistema para poder excavar en el interior de la mina de Chalonnes  -que dirigía- en la zona cubierta por el agua del cercano río Loira. Mediante una cámara llena de aire a presión conseguía evitar la entrada del agua y así poder trabajar cómodamente. Habían inventado el cajón de aire comprimido.

Puente de Saltash (Isambar Brunel, 1854-1859)

El aire comprimido fue empleado por primera vez en cajones de puentes por John Wright en 1851 para los pilares de puente Rochester, y algunos años más tarde por Isambard Brunel en el puente Saltash. El primero que lo utilizó en cimentaciones de puentes muy grandes fue James B. Eads, en el puente St. Louis sobre el río Mississippi, comenzado en 1864. El capitán Eads conocía muy bien el Mississippi, por eso sabía que el lecho era muy socavable. En una ocasión había buceado con escafandra durante una de las crecidas del rió y pudo observar el movimiento de las arenas del fondo. Por eso no dudó en bajar las cimentaciones a gran profundidad por debajo del lecho del río. Los dos pilares situados en el río se hundieron por medio de aire comprimido hasta profundidades de 26 y 28 m bajo el nivel del agua, lo que constituyó un éxito notable ya que los efectos fisiológicos al trabajar bajo elevadas presiones de aire eran más o menos desconocidos por aquel tiempo. Los métodos de hundimiento ideados por Eads han variado hasta ahora únicamente en algunos detalles. Daniel E. Moran introdujo en 1936 un nuevo tipo de cajón conocido con el nombre de “cajón de flotación”, siendo empleado para el puente sobre la  bahía de San Francisco-Oakland.

Puente de St. Louis sobre el río Mississippi (James B. Eads, 1864-1874)
Puente de Brooklyn, Nueva York (John Augustus Roebling, 1867-1883)
Puente de Brooklyn, Nueva York (John Augustus Roebling, 1867-1883)

En Estados Unidos el ejemplo más llamativo en el uso de cajones de aire comprimido es el puente de Brooklyn. Se trata de cajones de 52 por 31 m, en el lado de Nueva York, que se dividieron en seis habitaciones donde trabajaban entre 15 y 20 personas en cada una de ellas –hasta 180 personas en su interior- y lo bajaron cerca de 24 metros bajo las aguas del East River. Hubieron grandes problemas y accidentes con las descompresiones, donde la mitad de los trabajadores sufrieron graves secuelas, y donde el propio Washington Roebling,  ingeniero jefe tras la muerte de su padre John A. Roebling, diseñador del puente, sufrió también las secuelas tras una visita de obra.

El procedimiento constructivo consiste en la hinca de un cajón con su borde inferior biselado o con forma de cuchilla que se va construyendo a medida que progresa la excavación del material que va quedando encerrado en su interior. Cuando se alcanza el lecho de roca, la cámara de trabajo se llena de hormigón y se convierte en la base permanente para la cimentación.  Su uso se limita a terrenos muy permeables o flojos debido al posible sifonamiento, cuando no sea posible el uso de un método alternativo. Antes de iniciar el proceso constructivo se hunde como un cajón abierto, tan profundo como sea posible. Mediante la inyección de aire comprimido se evita el desmoronamiento de las paredes.

El cajón de aire comprimido suele tener un cilindro de acceso para los trabajadores,  y otro cilindro independiente para los cangilones donde se coloca el material excavado. Hay unas compuertas herméticas que permiten mantener constante la presión de la campana durante la entrada y la salida de trabajadores y materiales. La presión debe equilibrarse en ambos lados de la compuerta para poder abrirla.

Mediante este método se pueden llegar a estratos de hasta 35 m de profundidad bajo el nivel del agua (pues los hombres on pueden trabajar a presiones de aire superiores a los 3,5 kg/cm2), no es necesario el agotamiento, es posible el acceso directo al fondo para vencer ciertos obstáculos durante el proceso de hinca y el fondo, una vez alcanzado, se puede observar y limpiar directamente, por lo que se garantiza unas condiciones buenas de cimentación. Sin embargo, entre los inconvenientes de este tipo de técnica destacan los siguientes: costes unitarios por material excavado altos y primas por peligrosidad a los trabajadores, pues se puede producir la muerte de los trabajadores por asfixia si hay una descompresión rápida de la cámara de trabajo. Ello obliga a duplicar las fuentes de energía para mantener la seguridad en la presión de aire.

Referencias:

Marsal, R.; Lloréns, M. (1980). Cimentaciones semiprofundas, en Jiménez-Salas, J.A. (Ed.) Geotecnia y Cimientos III: 212-251. Editorial Rueda, Madrid.

Presa, J.; Eraso, A. (1970). Las cimentaciones realizadas con cajones de aire comprimido. Una técnica en trance de desaparecer. Revista de Obras Públicas, 117(3064):855-862.

Tomlinson, M.J. (1982). Diseño y construcción de cimientos. Urmo, S.A. de Ediciones, Bilbao.

Willson, W.S.; Sully, F.W. (1949). Compressed-air caisson foundations. Inst. C.E. Works Comstruction Paper núm. 13.

Yepes, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Puentes de acero inoxidable

El acero inoxidable, inventado en la primera década del siglo XX por Harry Brarley, presenta características de resistencia a la corrosión que los diferencia de los aceros convencionales al carbono. Estos aceros presentan un contenido mínimo de un 11% de cromo, aunque suele añadírsele también níquel. El acero inoxidable no es un material desconocido, aunque como se verá a continuación, ha sido poco empleado en obras civiles. Se puede encontrar en usos domésticos o en amplios usos industriales como plantas químicas, componentes de automoción o aeronáutica. Baddoo (2008) indica que el consumo mundial de acero inoxidable ha crecido al 5% anual durante los últimos 20 años, sobrepasando el crecimiento de otro tipo de materiales. Respecto a los últimos adelantos en los aceros inoxidables en cuanto a material, se recomienda la revisión realizada por Lo et al. (2009).

No sólo el aspecto estético, sino la facilidad del mantenimiento, es la que ha hecho de este material un referente en la arquitectura en aspectos no relacionados directamente con la resistencia estructural. Resulta curiosa la falta de experiencia y realizaciones con este material en el ámbito de la ingeniería civil, y en especial, de las estructuras como los puentes (aunque algunos pueden citarse en España, como el de Abandoibarra en Bilbao o el de Cala Galdana en Menorca). Y eso que determinados puentes, especialmente los situados en zonas costeras, presentan una degradación extraordinaria y unos costes de mantenimiento elevados (Cramer et al., 2002). Una revisión de la aplicación de los nuevos materiales en la ingeniería civil puede verse en el trabajo de Flaga (2000).

Pasarela de Abandoibarra. Bilbao (1996).

La falta de experiencia en el uso del acero inoxidable en su aspecto estructural deriva, tal y como indican Real y Mirambell (2000), de una falta de especificaciones de diseño que fomenten el uso de este material. Esta es, quizás, una de las limitaciones técnicas más importantes existentes en la actualidad. En efecto, una de las claves que diferencian al acero inoxidable del convencional es la no linealidad de su ecuación constitutiva, incluso a bajos niveles de tensión, así como una pronunciada respuesta al trabajo en frío. De hecho, el límite elástico de estos aceros no está bien definido, debiéndose asociar al 0,2% de su deformación (Gedge, 2008). Hoy día estos aceros son de gran interés, incluso en el campo del hormigón estructural, donde, tal y como indican Cobos et al. (2011), un incremento del 10% en el coste inicial en la construcción de un puente de hormigón estructural con armaduras inoxidables puede elevar a más de 120 años la vida útil en servicio en zonas costeras, altamente corrosivas. Pérez-González (2008) refiere al uso del acero inoxidable procedente de desecho como armaduras para losas de hormigón.

Loa aceros inoxidables pueden dividirse según su estructura metalúrgica en austeníticos, ferríticos, martensínicos, dúplex y de precipitación-endurecimiento. De ellos, los austeníticos y los dúplex son los más empleados en estructuras. En ellos, los niveles de resistencia aumentan con el trabajado en frío, si bien se reduce la ductibilidad. Una de las características más interesantes es la resistencia a la corrosión bajo tensión, típica de las estructuras sometidas a factores ambientales, siendo los aceros dúplex normalmente mejores que los austeníticos. Es por ello que el acero dúplex es el idóneo para su uso en puentes y pasarelas (ver Sobrino, 2006). Sin embargo, dentro de esta familia de aceros, el tipo idóneo de acero dúplex dependerá de las condiciones ambientales específicas, propiedades mecánicas necesarias, acabado superficial, etc. Por ejemplo, en la construcción del puente de Cala Galdana de Menorca, se utilizó un acero inoxidable dúplex tipo 1.4462. Baddo y Kosmac (2011) se refieren al acero dúplex como el idóneo en la construcción de puentes, especialmente los 1.4462, 1.4362 y 1.4162, según la nomenclatura EN 10088-4 (2009).

Puente de Cala Galdana, Menorca. https://www.pedelta.com/puente-en-acero-inoxidable-en-cala-galdana-p-35-es

Un referente reciente respecto al diseño con acero inoxidable estructural es el manual realizado por Euro Inox y el Steel Construction Institute (2006), ahora en su tercera edición. Este manual presenta recomendaciones basadas en el método de los estados límite y, donde se considera adecuado, en el Eurocódigo 3 Proyecto de estructuras de acero. Este manual presenta una interesante Parte II donde se muestran ejemplos de dimensionamiento. Sin embargo, la actual Instrucción de Acero Estructural EAE (Ministerio de Fomento, 2011), en su Artículo 2 de ámbito de aplicación, excluye los aceros inoxidables, lo cual mantenía cierto impedimento a la extensión del uso de este material. Afortunadamente, en diciembre de 2012 salió a la luz la norma UNE-EN 1993-1-4 (Eurocódigo 3 – Proyecto de estructuras de acero, Parte 1-4 Reglas generales – Reglas adicionales para los Aceros Inoxidables).

Otra de las consideraciones de especial relevancia con respecto a los aceros inoxidables se refiere a los procesos constructivos y de montaje de estas estructuras cuando se comparan con los aceros convencionales. De hecho, las técnicas de corte, doblado, soldeo o acabado son distintas a las habituales. Así, los aceros dúplex presentan cierta dificultad añadida en relación con la realización de soldaduras. Además, para evitar la corrosión galvánica, los aceros inoxidables no deben entrar en contacto con otro tipo de metales.

Gate Arch de Missouri

La revisión realizada por Gedge (2008) respecto a los usos actuales que tiene el acero estructural en la construcción y en la ingeniería civil deja a las claras que, si bien no existe una gran tradición constructora con este tipo de material, también es cierto que las mayores exigencias relacionadas con la durabilidad de los materiales y la vida útil de las estructuras están reconsiderando al alza el uso de este material. Otra revisión del estado del conocimiento muy actual es la realizada por Baddoo (2008), en la que se centra no sólo en los aspectos de fabricación del material, sino en otros como el diseño y las realizaciones. El Gateway Arch de Missouri inspiró gran parte de la investigación del comportamiento structural del acero inoxidable en los primeros años de la década de los 60, de modo que la primera norma sobre este material estructural se publicó en 1968 por el AISI (1968).

La experiencia en el uso del acero inoxidable en puentes y pasarelas va en aumento, no sólo en España, sino a nivel internacional. En la publicación de Baddo y Kosmac podemos encontrar 20 puentes construidos con acero inoxidable desde el año 1999 al año 2011, lo cual son cifras pequeñas, pero ya significativas. A este respecto, hay que señalar que, en el año 2003, se realizó la sustitución de los tirantes de un puente arco ferroviario de tablero colgado en Kungälv, Suecia, con acero inoxidable Duplex 1.4462. Este puente se construyó en 1995 y tuvo que realizarse la sustitución en el año 2003 (Baddo y Kosmac, 2011). Baddo (2008) también se refiere al recubrimiento usado en el puente colgante de Tsing Ma Bridge de Hong Kong, siendo éste un puente usado tanto para el tráfico rodado como para el ferroviario. También en Hong Kong se ha utilizado el acero inoxidable Duplex para realizar las torres de puente colgante de Stonecutters, pues su altura superior a 120 m dificultaría el mantenimiento posterior (Hui y Wong, 2007). Por tanto, si bien es cierto que no se ha encontrado un puente ferroviario “íntegramente” construido con acero inoxidable, también es cierto que este material se ha usado ya como parte integrante en este tipo de puentes.

Tsing Ma Bridge de Hong Kong

En cuanto al diseño de puentes de ferrocarril, ésta ha cambiado profundamente en las últimas tres décadas, sobre todo con el empleo de potentes herramientas de cálculo, tanto en hardware como en software (Sobrino y Gómez, 2004). El cálculo de puentes ferroviarios presenta peculiaridades como las elevadas sobrecargas, con trenes que pueden circular a velocidades muy elevadas, requerimientos de elevada rigidez estructural para garantizar la comodidad al usuario y reducir el mantenimiento de la vía, problemas de fatiga, fenómenos de interacción vía-tablero, efectos térmicos, etc. En España es reseñable el primer puente ferroviario realizado en acero inoxidable, instalado en la zona de Añorga Txiki de San Sebastián, en el tramo Añorga-Rekalde.

Referencias:

  • AMERICAN IRON AND STEEL INSTITUTE (1968). Specification for the Design of Light Gauge Cold-Formed Stainless Steel Structural Members.
  • ARCELORMITTAL. Stainless steel in bridges and footbridges. http://www.constructalia.com/english/publications/technical_guides/stainless_steel_in_bridges_and_footbridges
  • AZUMA, S.; OGAWA, K. (1998). Duplex stainless steel excellent in corrosion resistance, Applied Thermal Engineering 18(6): XXIV.
  • BADDO, N.R. (2008). Stainless steel in construction: A review of research, applications, challenges and opportunities. Journal of Constructional Steel Research, 64:1199-1206.
  • BADDOO, N.R.; KOSMAC, A. (2011) Sustainable duplex stainless steel bridges. http://www.worldstainless.org/ISSF/Files/Sustainable%20Duplex%20Stainless%20Steel%20Bridges.pdf
  • BELETSKI, A. (2008). Applicability of stainless steel in road infrastructure bridges by applying life cycle costing. Masters Thesis, Helsinki University of Technology.
  • COBO, A.; BASTIDAS, D.M.; GONZÁLEZ, M.N.; MEDINA, E.; BASTIDAS, J.M. (2011). Ductibilidad del acero inoxidable bajo en níquel para estructuras de hormigón armado. Materiales de Construcción, 61(304): 613-620.
  • CRAMER, S.D. et al. (2002). Corrosion prevention and remediation strategies for reinforced concrete coastal bridges. Cement & Concrete Composites, 24:101-117.
  • EN 10088-4 (2009). Stainless steels. Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for construction purposes.
  • EURO INOX (2005). Puentes peatonales en acero inoxidable. Serie Construcción, Vol. 7. ISBN: 2-87997-101-2.
  • EURO INOX (2007). Puente en Cala Galdana, Menorca. www.euro-inox.org
  • EURO INOX; THE STEEL CONSTRUCTION INSTITUTE (2006). Manual de diseño para acero inoxidable estructural. Tercera edición. Serie de construcción, vol. 11, Luxemburgo, Londres. ISBN 2-87997-207-8.
  • FERNÁNDEZ-ORDOÑEZ, J.A. (1996). La nueva pasarela de Abandoibarra. Revista de Obras Públicas, 3353:37-49.
  • FLAGA, K. (2000). Advances in materials applied in civil engineering. Journal of Materials Processing Technology, 106: 173-183.
  • GEDGE, G. (2008). Structural uses of stainless steel-buildings and civil engineering. Journal of Constructional Steel Research, 64:1194-1198.
  • HUI, M.C.H.; WONG, C.K.P. (2007). Stonecutters Bridge – durability, maintenance and safety considerations. Structure and Infrastructure Engineering, 5(3):229-243.
  • LO, K.H.; SHEK, C.H.; LAI, J.K.L. (2009). Recent developments in stainless steels. Material Science and Engineering R, 65:39-104.
  • MINISTERIO DE FOMENTO (2011). EAE Instrucción de Acero Estructural. Secretaría General Técnica.
  • MUÑOZ, E.; DAZA, R.D.; SALAZAR, F. (2002). Metodología de evaluación estructural de puentes metálicos por técnicas de fiabilidad estructural. Revista Ingeniería de Construcción, 17(1):44-52.
  • PASCUAL, J.; RIPA, T.; MILLANES, F. (2004). Algunas singularidades del acero inoxidable como material estructural. Congreso de la estructura de acero CEA 2004, La Coruña, pp. 220-238.
  • PÉREZ-GONZÁLEZ, J.A. (2008). Losas de concreto reforzadas con acero inoxidable de desecho. Revista Ingeniería de la Construcción, 23(2):72-81.
  • REAL, E.; MIRAMBELL, E. (2000). Estudio experimental del comportamiento a flexión de vigas de acero inoxidable. Hormigón y Acero, 216: 75-85.
  • REAL, E.; MIRAMBELL, E. (2005). Flexural behaviour of stainless steel beams. Engineering Structures, 27:1465-1475.
  • SOBRINO, J.A. (2006). Puente de acero inoxidable en Cala Galdana (Menorca). Revista de Obras Públicas, 3463:11-24.
  • SOBRINO, J.A.; GÓMEZ, M.D. (2004). Aspectos significativos de cálculo en el proyecto de puentes de ferrocarril. Revista de Obras Públicas, 3445:7-18.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
