Uno de los conceptos que no ha cambiado en ámbito del control de la calidad de las estructuras es lo que se entiende por lote de ejecución. En el Artículo 17.1 del Código Estructural, se define como la parte de la obra cuya ejecución se somete a aceptación en su conjunto. Sin embargo, existen diferencias entre lo expresado por el Código y lo que anteriormente estaba estipulado en la derogada Instrucción de Hormigón Estructural EHE-08.
El cambio más evidente se encuentra en la actual tabla 63.1 que define el tamaño máximo de los lotes de ejecución. A diferencia de la anterior tabla 92.4 de la EHE-08, ha desaparecido la clasificación por tipo de obra. Tampoco aparece la división entre elementos de cimentación, elementos horizontales y otros elementos. La vigente tabla 63.1 establece el número de elementos o dimensión del lote de ejecución atendiendo exclusivamente al tipo de elemento.
Además, hay cambios significativos que conviene tener en cuenta. A modo de ejemplo, en el caso de elementos de cimentación de edificios, la EHE-08 establecía lotes de ejecución correspondientes a 250 m2 de superficie y 50 m en el caso de pantallas. En el Código, para el mismo caso, se mantienen los 250 m2 de superficie, pero se añade que no se deben rebasar 10 elementos. Además, los 50 m de las pantallas se encuadran dentro del tipo de elemento denominado “pilares y muros portantes de edificación”. También se incluye la jornada de trabajo como criterio para determinar el tamaño del lote, cosa que no ocurría en el anterior articulado. Otro ejemplo, sin querer ser exhaustivo, es que desaparece el lote de ejecución de 200 m3 de pilas de puente. En cualquier caso, hay que cumplir con la condición más restrictiva para definir el lote de ejecución.
Otra de las novedades importantes es que el Código explicita que, en el caso de no encontrarse alguno de los elementos de la tabla 63.1, entonces será el pliego de prescripciones técnicas particulares del proyecto el que deberá definir el tamaño máximo del lote de ejecución. Volvemos a ver la importancia que otorga el Código al proyecto de ejecución.
Asimismo hay un matiz que estimamos de importancia. No se permite rebasar el tamaño del lote indicado en las tablas correspondientes, ni con la normativa anterior ni con la actual. Sin embargo, en los comentarios de la EHE-08 se daba una salida airosa al caso de que no se pudiera ajustar el lote exactamente a los límites establecidos. En dicho caso la nueva dimensión del lote debería estar justificada en el programa de control, que recordemos, debe estar aprobado por la dirección facultativa. Este comentario es razonable y debería tenerse en cuenta también en el nuevo Código.
He grabado un vídeo explicativo de la programación del control de ejecución en las estructuras de hormigón, donde se habla de los lotes de ejecución, pero también de las unidades de inspección. Espero que os sea de interés.
Os dejo a continuación la transcripción del artículo 63.1 del Código Estructural para su consulta.
Artículo 63.1 Lotes de ejecución.
El Programa de control aprobado por la dirección facultativa contemplará una división de la obra en lotes de ejecución, coherentes con el desarrollo previsto en el plan de obra para la ejecución de la misma y conformes con los siguientes criterios:
a) se corresponderán con partes sucesivas en el proceso de ejecución de la obra,
b) no se mezclarán elementos de tipología estructural distinta, que pertenezcan a filas diferentes en la tabla 63.1,
c) el tamaño del lote no será superior al indicado, en función del tipo de elementos, en la tabla 63.1.
Tabla 63.1 Tamaño máximo de los lotes de ejecución
En el caso de otros elementos diferentes de los indicados en la tabla 63.1, el pliego de prescripciones técnicas particulares del proyecto establecerá los criterios necesarios para definir el tamaño máximo del lote de ejecución.
Los procesos realizados durante la construcción de una estructura se someten a un estricto control, tanto en el actual Código Estructural, como en la anterior Instrucción de Hormigón Estructural EHE-08. El Artículo 22 del Código es el que trata del control de la conformidad de los procesos de ejecución, mientras que en la EHE-08 lo hacía el Artículo 79.4. Sin embargo, existen novedades en el contenido y alcance, así como algunas incongruencias de las que hablaremos a continuación .
Aparte del cambio de nombre en el artículo (se añade la palabra “control”), lo más destacable en la actual redacción del Código es la inclusión de dos subapartados nuevos que son la programación y los niveles de control de ejecución. Estos añadidos se suman a los dos anteriores: control de la ejecución mediante comprobación del control de producción del constructor y control de la ejecución mediante inspección de los procesos. Con todo, incluso estos dos apartados han sido objeto de cambios. Vamos a analizarlos a continuación.
En la descripción del Artículo 22 se ha añadido un primer párrafo donde se explicita que el control de la ejecución de las estructuras, a través de sus procesos constructivos, es obligatorio. Es la dirección facultativa la que se responsabiliza de su conformidad con el proyecto y con lo indicado en el propio Código. Tal y como se ha comentado en alguna entrada anterior del blog, este énfasis implica una elevada responsabilidad en la calidad del proyecto. Cualquier errata u omisión, o bien una modificación posterior en obra, son aspectos que no vendrían recogidos en el proyecto original.
Se ha incluido de forma expresa que una entidad de control podrá ser el medio por el cual la dirección facultativa controlaría la ejecución de la estructura, en el caso de que no lo hiciera directamente. No obstante, la responsabilidad última sigue siendo de la dirección facultativa.
Lo que antes era el plan de autocontrol del constructor, ahora se desdobla en dos documentos del constructor: el plan de obra (también llamado “cronograma” en el Artículo 19 del Código Estructural) y el programa de autocontrol. Hubiera sido deseable que los términos utilizados en los distintos artículos fuesen consistentes entre sí. Por ejemplo, el Artículo 19 se refiere al “procedimiento de autocontrol” (Figura 2), mientras que en el Artículo 22 se llama “programa de autocontrol”. Recordemos que el programa de control que tiene que aprobar la dirección facultativa se basa en el plan de control del proyecto y en el plan de obra y procedimiento de autocontrol del constructor. En una entrada anterior del blog se explicaron estos conceptos y a él me remito.
Figura 2. Nomenclatura seguida en el Artículo 19 del Código Estructural. Elaboración propia.
También se puntualiza en el Artículo 22.1 relativo al control de producción del constructor lo que se entiende como programa de autocontrol. Se trata de contemplar las particularidades concretas de la obra atendiendo a los medios, procesos y actividades. Además, la responsabilidad de registrar las comprobaciones recaen en el constructor, en los llamados registros de autocontrol.
Otra novedad a comentar es el papel de la dirección facultativa en la inspección de los procesos. Se ha añadido en el Artículo 22.2 que la dirección facultativa actúa en representación de la propiedad y tiene la obligación de efectuar el control de la ejecución y comprobar los registros de autocontrol del constructor. Asimismo, se incluye un párrafo donde se posibilita a la dirección facultativa de eximir de la realización de inspecciones externas aquellos procesos de ejecución que posean un distintivo de calidad oficialmente reconocido. Es evidente que el legislador resalta en numerosas ocasiones a lo largo del Código Estructural que la dirección facultativa no actúa en interés propio, sino representando a la propiedad. Además, se explicitan responsabilidades que, si bien parecían obvias, no quedaban reflejadas expresamente en la redacción de estos artículos.
Se ha incluido como novedad el Artículo 22.3 sobre programación del control de la ejecución. A pesar del nombre del artículo, realmente trata de la programación del autocontrol de la ejecución del constructor. Aquí se incluyen los niveles de control y clases de ejecución, los lotes de ejecución, las unidades de inspección y las frecuencias de comprobación. Como crítica a la redacción de este artículo cabe mencionar la confusión en los términos: “programación del control” y “programación del autocontrol” de este artículo 22.3 se confunden con el “programa de control” y el “procedimiento de autocontrol” descritos en el referido Artículo 19 (Figura 2).
Por último, otra novedad es el Artículo 22.4 sobre los niveles de control de la ejecución. Se contemplan dos niveles de control, a nivel normal y a nivel intenso, ambos descritos en el Artículo 14 del Código. Además, se exige que en el nivel intenso, el constructor debe estar certificado conforme a la norma UNE-EN ISO 9001 para el alcance de las actividades de ejecución requeridas.
Como resumen de todo lo anterior, cabe criticar la redacción de algunos de los conceptos clave que se manejan en el Código. Si bien este tipo de normativa deriva de otras anteriores, también es cierto que parece claro que son varios los redactores de los artículos del Código, con inconsistencias que deberían corregirse en este tipo de documento. Para aclarar los conceptos a los lectores diremos que “cronograma” equivale a “plan de obra” y que “procedimiento de autocontrol” es lo mismo que “programa de autocontrol”. Además, en la Figura 3 hemos puesto los conceptos que se manejan en el Código y los responsables de cada uno de ellos. En fin, que hace falta una guía para entender la combinación de palabras que se pueden ver en el texto de la norma.
Figura 3. Combinación de conceptos manejados en el Código Estructural y los responsables de cada uno de ellos. Elaboración propia.
Para aclarar al lector les diría lo siguiente: en el caso de un control de nivel intenso de la ejecución, la empresa constructora debe estar certificada con la norma ISO 9001. Ello implica que, para cada una de las estructuras que realice, debe disponer de un procedimiento de autocontrol conforme a esta norma. Si la constructora no dispone de este certificado de gestión de la calidad, el Código Estructural también le obliga a redactar un procedimiento de autocontrol. Por tanto, la conclusión parece evidente: sea cual sea el nivel de control de la ejecución de una estructura, el Código empuja a las empresas constructoras a tener certificado su sistema de gestión de la calidad.
Os he grabado un vídeo explicativo sobre este asunto. Espero que os sea de interés.
Os dejo a continuación la transcripción del artículo 22 del Código Estructural para su consulta.
Artículo 22. Control de la conformidad de los procesos de ejecución.
El control de la ejecución, establecido como preceptivo por este Código, tiene por objeto comprobar que los procesos realizados durante la construcción de la estructura, se organizan y desarrollan de forma que la dirección facultativa pueda asumir su conformidad respecto al proyecto, de acuerdo con lo indicado en este Código.
Durante la construcción de la estructura, la dirección facultativa controlará la ejecución de cada parte de la misma, bien directamente o a través de una entidad de control, verificando su replanteo, los productos que se utilicen y la correcta ejecución y disposición de los elementos constructivos. Efectuará cualquier comprobación adicional que estime necesaria para comprobar la conformidad con lo indicado en el proyecto, la reglamentación aplicable y las órdenes de la propia dirección facultativa. Comprobará que se han adoptado las medidas necesarias para asegurar la compatibilidad entre los diferentes productos, elementos y sistemas constructivos.
El control de la ejecución comprenderá:
a) la comprobación del control de producción del constructor, y b) la realización de inspecciones de los procesos durante la ejecución.
22.1 Control de la ejecución mediante comprobación del control de producción del constructor.
El constructor tiene la obligación de definir y desarrollar un sistema de seguimiento, que permita comprobar la conformidad de la ejecución. Para ello, elaborará el plan de obra y el programa de autocontrol de la ejecución de la estructura, desarrollando el plan de control definido en el proyecto.
El programa de autocontrol contemplará las particularidades concretas de la obra, relativas a medios, procesos y actividades y se desarrollará el seguimiento de la ejecución de manera que permita a la dirección facultativa comprobar la conformidad con las especificaciones del proyecto y lo establecido en el Código. Para ello, los resultados de todas las comprobaciones realizadas serán documentados por el constructor, en los registros de autocontrol.
El programa de autocontrol deberá ser aprobado por la dirección facultativa antes del inicio de los trabajos.
Los resultados de todas las comprobaciones realizadas en el autocontrol deberán registrarse en un soporte, físico o electrónico, que deberá estar a disposición de la dirección facultativa. Cada registro deberá estar firmado por la persona física que haya sido designada por el constructor para el autocontrol de cada actividad.
Durante la obra, el constructor deberá mantener a disposición de la dirección facultativa un registro permanentemente actualizado, donde se reflejen las designaciones de las personas responsables de efectuar en cada momento el autocontrol relativo a cada proceso de ejecución. Una vez finalizada la obra, dicho registro se incorporará a la documentación final de la misma.
Además, en función del nivel de control de la ejecución, el constructor definirá un sistema de gestión de los acopios suficiente para conseguir la trazabilidad requerida de los productos y elementos que se colocan en la obra.
22.2 Control de la ejecución mediante inspección de los procesos.
La dirección facultativa, en representación de la propiedad, tiene la obligación de efectuar el control de la ejecución, comprobando los registros del autocontrol del constructor y efectuando las inspecciones puntuales de los procesos de ejecución que sean necesarios, según lo especificado en proyecto, lo establecido por este Código o lo ordenado por la propia dirección facultativa. Para ello, la dirección facultativa podrá contar con la asistencia técnica de una entidad de control de calidad, de acuerdo con el apartado 17.2.2.
En su caso, la dirección facultativa podrá eximir de la realización de las inspecciones externas para aquellos procesos de la ejecución de la estructura que se encuentren en posesión de un distintivo de calidad oficialmente reconocido.
22.3 Programación del control de ejecución.
La programación del autocontrol de la ejecución identificará, entre otros aspectos, los siguientes:
– niveles de control y clases de ejecución – lotes de ejecución, – unidades de inspección, – frecuencias de comprobación.
22.4 Niveles de control de la ejecución.
A los efectos de este Código, se contemplan dos niveles de control:
a) Control de ejecución a nivel normal (conforme al Artículo 14) b) Control de ejecución a nivel intenso (conforme al Artículo 14)
Cuando se realice un control de ejecución a nivel intenso el constructor deberá estar en posesión de un sistema de la calidad certificado conforme a la UNE-EN ISO 9001, obtenido de una entidad certificada confirme a la UNE-EN ISO/IEC 17021 para el alcance de las actividades de ejecución requeridas.
Los suministros están sujetos, tanto en el actual Código Estructural, como en la anterior Instrucción de Hormigón Estructural EHE-08, de una estricta verificación de los documentos. El Artículo 21.1 del Código es el que trata del control documental de los suministros, mientras que en la EHE-08 lo hacía el Artículo 79.3.1. Aunque son similares en cuanto a su redacción, conviene resaltar algunas diferencias, unas formales y otras de fondo.

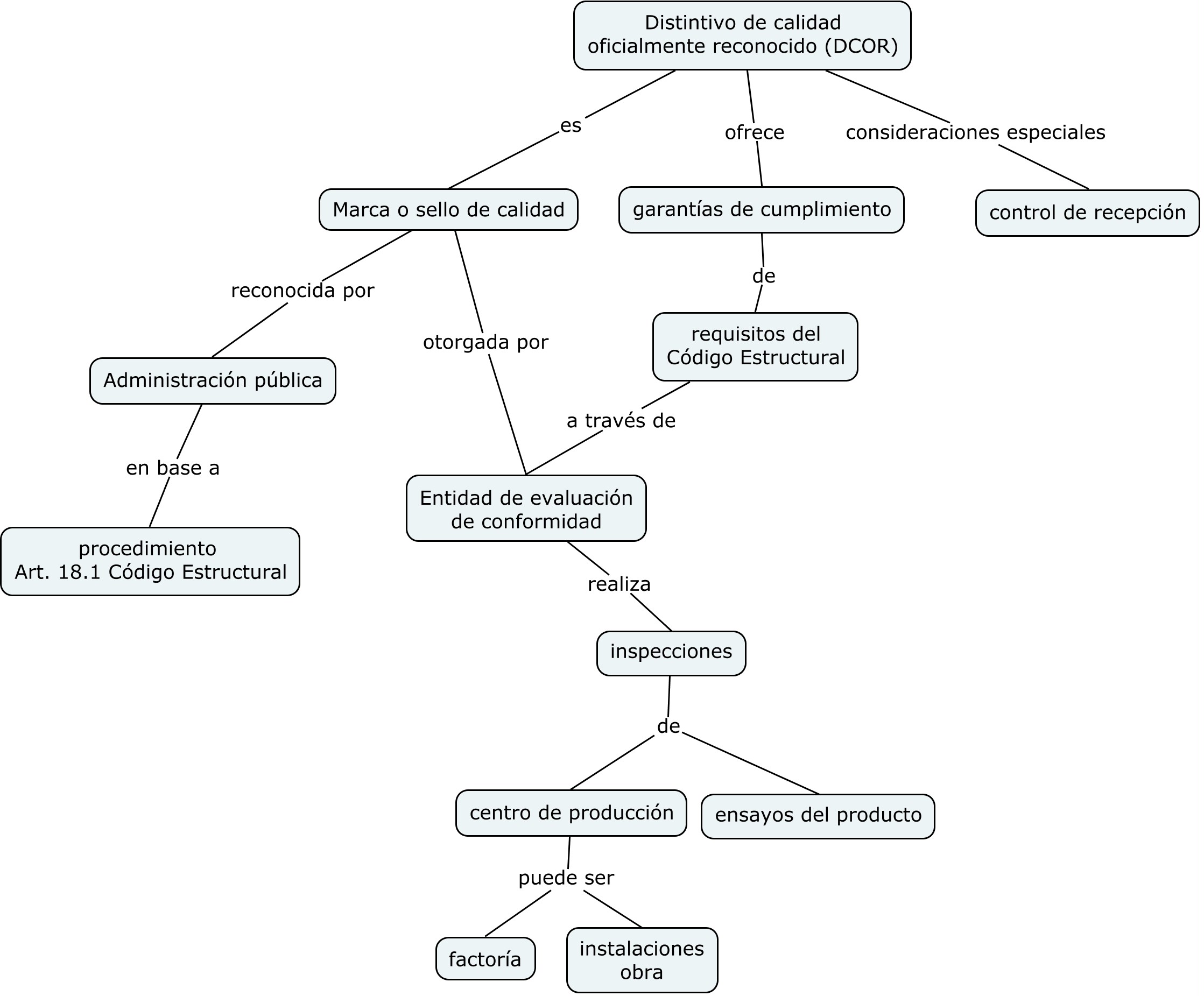

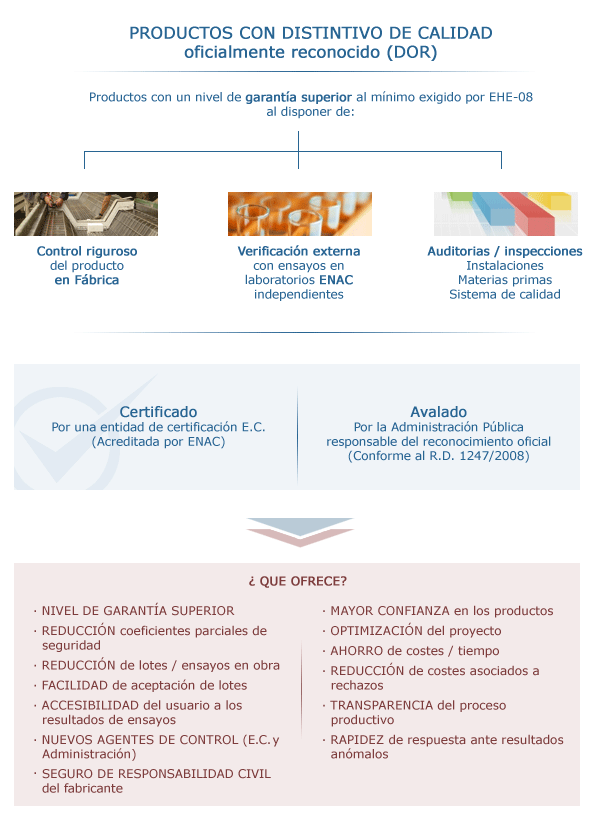

Lo más destacable es el tratamiento de los suministros con distintivos de calidad. Recordemos que desaparece el concepto de idoneidad al uso de los productos con marcado CE, y se sustituye por la presunción de veracidad de la declaración de prestaciones del producto por parte del fabricante. Pero veamos en detalle los cambios:
En primer lugar, destaca la existencia de un Anejo 4 donde se especifica la documentación de suministro y control de los productos recibidos directamente en obra.
Otra de las modificaciones del control documental tiene que ver antes del suministro: se pide la declaración responsable del fabricante y se actualiza la legislación al vigente Reglamento (UE) N.º 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011.
Asimismo destaca la inclusión del certificado de inspección de la central suministradora del hormigón preparado, según proceda, en función de lo establecido en la reglamentación industrial vigente relativa al control de producción de hormigones fabricados en central. Esto se debe a la correlación existente entre el Código estructural y el Real Decreto 163/19, por el que se aprueba la Instrucción Técnica para la realización del control de producción de los hormigones fabricados en central.
Además, y como curiosidad, a partir de ahora se exige una fotocopia de la declaración del suministrador donde se indique que el producto está en posesión de un distintivo de calidad oficialmente reconocido, además de la propia declaración del suministrador firmada.
Otra de las novedades tiene que ver después del suministro, donde será obligatorio un certificado final del producto suministrado. Antes se solicitaba un certificado de garantía del suministro. Ahora se insiste en que se trata de un certificado final, y no solo de garantía el producto.
La incorporación más destacable, no obstante, se relaciona con el control documental específico requerido para los suministros que dispongan de distintivos de calidad oficialmente reconocidos que supongan una garantía superior y que vienen contemplados en el Artículo 18 del Código. Aquí, los suministradores deben entregar al constructor, y este a la dirección facultativa, los certificados que avalen el distintivo de calidad.
Y por último, otro de los cambios es la responsabilidad expresa que recae sobre la dirección facultativa de cerciorarse que el material certificado se adapta al especificado en el proyecto. Además, deberá fijar la realización de las comprobaciones previstas en los Capítulos 13, 23 y 33 del Código para este tipo de distintivos.
Os dejo a continuación la transcripción del Artículo 21.1 del Código Estructural para su consulta.
Artículo 21.1 Control documental de los suministros
Los suministradores entregarán al constructor, quien los trasladará a la dirección facultativa, cualquier documento de identificación del producto exigido por la reglamentación aplicable o, en su caso, por el proyecto o por la dirección facultativa. Sin perjuicio de lo establecido adicionalmente para cada producto en otros artículos de este Código, se facilitarán, al menos, los siguientes documentos que se detallan en el Anejo 4:
a) antes del suministro:
– los documentos de conformidad, declaración responsable del fabricante o autorizaciones administrativas exigidas reglamentariamente, incluida cuando proceda la documentación correspondiente al marcado CE de los productos de construcción, de acuerdo al Reglamento (UE) N.º 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011. – en su caso, certificado de inspección de la central suministradora del hormigón preparado, según proceda, en función de lo establecido en la reglamentación industrial vigente relativa al control de producción de hormigones fabricados en central. – en su caso, declaración del suministrador firmada por persona física con poder de representación suficiente en la que conste que, en la fecha de la misma, el producto está en posesión de un distintivo de calidad oficialmente reconocido, y fotocopia del mismo,
b) durante el suministro:
– las hojas de suministro de cada partida o remesa,
c) después del suministro:
– el certificado final de suministro del producto suministrado, firmado por persona física con poder de representación suficiente.
En el caso de que los productos suministrados dispongan de distintivos de calidad oficialmente reconocidos que supongan una garantía superior y que vienen contemplados en el Artículo 18 de este Código, deberá efectuarse un control documental específico. Para ello los suministradores entregarán al constructor, quien los facilitará a la dirección facultativa, los certificados que avalen que los productos que se suministrarán están en posesión de un distintivo de calidad oficialmente reconocido vigente. La documentación ha de ir acompañada de una declaración del suministrador firmada por persona física en la que conste la fecha de vigencia del distintivo, acompañado de copia del certificado.
Antes del suministro, la dirección facultativa comprobará que el material certificado se adapta al especificado en el proyecto y fijará la realización de las comprobaciones previstas en el Capítulo 13, 23 y 33 de este Código para este tipo de distintivos.
Os dejo también el Anejo 4 del Código Estructural: Documentación de suministro y control de los productos recibidos directamente en obra.
También os paso una ficha de control documental para elementos prefabricados de hormigón, adaptada al nuevo Código Estructural que me ha proporcionado ANDECE.
Figura 1. Relación entre el proyecto de ejecución, el plan de control de calidad y el plan de control de la estructura. Elaboración propia.
El Código Estructural establece algunas diferencias en su redacción respecto a la anterior Instrucción de Hormigón Estructural EHE-08 cuando se refiere al plan y programa de control que conviene analizar. El artículo 19 recoge este aspecto en el actual Código, mientras que en la EHE-08 lo era en el artículo 79.1.
Lo más llamativo es la diferenciación entre el plan de control de calidad y el plan de control de la estructura en el proyecto de ejecución, la aparición de los términos “cronograma” y “procedimiento de autocontrol”, así como la asignación explícita de responsabilidad al encargado de la toma de muestras y la descripción del procedimiento para la toma de estas muestras.
Para alguien no acostumbrado a la jerga utilizada en este tipo de normativa, palabras como “plan”, “programa”, “procedimiento” o similares, empiezan a combinarse entre ellas y a dar significados diferentes. Por eso conviene de vez en cuando aclarar las ideas con esquemas o dibujos (ver Figuras 1 y 2).
Pero veamos con detalle estas novedades. Aunque algunos cambios son sutiles, tienen cierta importancia conceptual.
En la Figura 1 se visualiza cómo el plan de control de la estructura es una parte del plan de control de calidad contemplado en el proyecto de ejecución. En el anterior artículo 79.1 de la EHE-08 no había distinción entre el plan de control de calidad y el plan de control de la estructura.
Otra de las novedades es el “cronograma“, que aparece como sinónimo de plan de obra del constructor. Con esta matización se ponen plazos a lo planificado por el constructor, lo cual no es cuestión menor.
También aparece el “procedimiento de autocontrol” como algo que se considera inherente al sistema de gestión de calidad que se supone al constructor.
Se deja caer sobre el encargado de las tomas de muestras la responsabilidad de las mismas hasta su traslado a laboratorio. Además, se describe el contenido del procedimiento de la toma de las muestras, que pasa por la lotificación según el plan de ensayos, la realización de probetas acorde con la normativa contemplada en el Código y la conservación de las muestras.
La última novedad detectada hace referencia al propio programa de control, que puede ser un documento independiente o bien ser parte de otro. Un ejemplo es el esquema director de la calidad en el caso de puentes de carretera.
Es importante resaltar que la estimación económica del control de calidad, que debe contener el plan de control, debe figurar como una partida independiente del presupuesto del proyecto. El motivo es que el promotor va a retribuir directamente esta partida, nunca la empresa constructora.
En la Figura 2 quedan claras las fuentes de información del programa de control, que no son otras que el plan de control del proyecto, el cronograma o plan de obra del constructor y su procedimiento de autocontrol. Este programa de control deberá ser aprobado por la dirección facultativa antes de iniciar la obra.
Figura 2. Fuentes para elaborar el programa de control que debe aprobar la dirección facultativa. Elaboración propia.
En el campo de la edificación (Art. 13 de la Ley 38/1999, de Ordenación de la Edificación), el director de la ejecución asume la dirección de la ejecución material de la obra y el control cualitativo y cuantitativo de la construcción y la calidad de lo edificado.
Figura 3. Contenido mínimo de un plan de control
El plan de control pasa a ser uno de los puntos clave en la gestión de la calidad de las estructuras. Forma parte del proyecto de ejecución, debiendo el proyectista incluirlo como un anexo al mismo. Cualquier ensayo o comprobación diferente a los contemplados en el Código Estructural, se efectuará según lo establecido en el programa de control o en el correspondiente pliego de prescripciones técnicas o de acuerdo con las indicaciones de la dirección facultativa. En la Figura 3 se detalla el contenido mínimo que debe tener un plan de control.
En su artículo 63.1 se indica que, en el programa de control, contemplará una división de la obra en lotes de ejecución, coherentes con el desarrollo previsto en el plan de obra. Asimismo, cada lote de ejecución identificará cada uno de los procesos de ejecución que deben llevarse a cabo en función del tipo de elemento y sus características (artículo 63.2). De este modo, para cada lote de ejecución y para cada uno de los procesos, el programa de control definirá las unidades de inspección.
Os dejo a continuación la transcripción del artículo 19 del Código Estructural para su consulta.
Artículo 19. Plan y programa de control.
En el plan de control de calidad del proyecto de ejecución de una obra se incluirá el plan de control de la estructura, indicando las comprobaciones y ensayos que se consideren oportunos. Así mismo se deberá valorar el coste total del control de calidad de la estructura.
Antes de iniciar las actividades de control en la obra, la dirección facultativa aprobará un programa de control, preparado de acuerdo con el plan de control definido en el proyecto, y que tenga en cuenta el cronograma o plan de obra del constructor y su procedimiento de autocontrol. El programa de control contemplará, al menos, los siguientes aspectos:
a) la identificación de productos y procesos objeto de control, definiendo los correspondientes lotes de control y unidades de inspección, describiendo para cada caso las comprobaciones a realizar y los criterios a seguir en el caso de no conformidad; b) la previsión de medios materiales y humanos destinados al control con identificación, en su caso, de las actividades a subcontratar; c) la programación del control, en función del procedimiento de autocontrol del constructor y del cronograma de obra previsto para la ejecución por el mismo; d) la designación del responsable encargado de la toma de muestras, así como el procedimiento para la toma de estas muestras: lotificación según plan de ensayos, realización de probetas según normativa contemplada en este Código, conservación de las muestras (en obra hasta su traslado a laboratorio); y e) el sistema de documentación del control que se empleará durante la obra.
Dicho programa de control podrá constituir un documento independiente o estar incluido en otro documento (por ejemplo, en el esquema director de la calidad, en el caso de obras de puentes de carretera).
Vamos a dedicar unas líneas a revisar las novedades formales y de fondo de las bases para la gestión de la calidad que aporta el nuevo Código Estructural. Lo primero que llama la atención es el cambio de nombre que recibe el actual Artículo 17 “Criterios generales para la gestión de la calidad de las estructuras” respecto a lo dispuesto en la anterior instrucción EHE-08 en su Artículo 78 “Criterios generales de control”.
Si bien es cierto que en el ámbito de la calidad es diferente el concepto de control respecto al de gestión de la calidad, veamos si han existido cambios sustanciales que justifiquen el paso del control a la gestión de la calidad.
Para ello hay que aclarar algunos conceptos en torno a la calidad que aparecen mezclados a lo largo del Código Estructural y que difieren en su significado. Se trata de control, aseguramiento y gestión de la calidad. Sin entrar en mayores detalles, diremos que el control de calidad se asocia a la inspección y se enfoca a la detección de errores. El aseguramiento de la calidad se centra en la prevención de los defectos y, por tanto, trata de garantizar un determinado nivel de calidad. La gestión de la calidad presenta un enfoque más amplio que se utiliza para describir un sistema que relaciona un conjunto de variables relevantes para implementar principios, prácticas y técnicas para la mejora de la calidad. Cuando estamos en el entorno de las normas ISO 9000, también se define el concepto de Sistema de Gestión de Calidad, que sería el conjunto de políticas, procesos y procedimientos documentados que definen la forma en que la empresa elaborará y entregará el producto o servicio a sus clientes para asegurarse su satisfacción. Por tanto, vemos que existen diferencias de fondo entre los conceptos que no se distinguen bien en el Código Estructural. Para los que estéis interesados en ampliar este tema, os dejo un artículo denominado “Evolución de la gestión de la calidad” en este mismo blog.
Lo primero que destaca en el nuevo Código Estructural es el cambio en el foco de atención respecto a la calidad de las estructuras. En la EHE-08 es la dirección facultativa la que se responsabiliza, en representación de la propiedad, de las comprobaciones de control suficientes para asumir la conformidad de la estructura en relación con los requisitos básicos del proyecto. El Código Estructural da un giro que introduce diversos aspectos a tener en cuenta:
El Código Estructural se centra en la calidad de conformidad a la recepción de la estructura, de acuerdo con los requisitos exigibles en el proyecto. Este énfasis implica una elevada responsabilidad en la calidad del proyecto. Cualquier errata u omisión, o bien una modificación posterior en obra, son aspectos que no vendrían recogidos en el proyecto original.
La responsabilidad de la dirección facultativa en relación con la aceptación de la estructura queda limitada a su ámbito competencial y siempre que se derive de la aplicación de un sistema de gestión de la calidad acorde con lo establecido en el Código. Esta posición implicaría la existencia de aspectos en la aceptación de la calidad de la estructura que quedaría fuera de la responsabilidad de la dirección facultativa. No queda claro a qué sistema de gestión de calidad se refiere, ¿de la constructora?, ¿del propietario?, ¿de la dirección facultativa? El sistema de gestión de la calidad, tal y como se entiende actualmente, sería el certificado mediante la norma ISO 9001.
El artículo 17.2.1 del Código Estructural introduce dos novedades respecto a las obligaciones y responsabilidades del control de la dirección facultativa en relación con la EHE-08: (1) control de los productos una vez recepcionados hasta su colocación y (2) recopilar y archivar la documentación del control realizado.
La responsabilidad de la garantía de la calidad de la estructura recae en el constructor. Para ello el Código obliga a que el constructor disponga de un sistema de aseguramiento de la calidad propio que evidencie el cumplimiento a los requerimientos de control e inspección establecidos por el proyecto y por el Código. La particularización del sistema de aseguramiento de la calidad del constructor aplicado a una obra específica se llama procedimiento de autocontrol del constructor. Surge una duda razonable cuando las faltas de conformidad en la calidad de recepción debida a la existencia de defectos u omisiones en el proyecto de la estructura, o modificaciones posteriores del mismo, siguen siendo responsabilidad del constructor.
Otro de los aspectos importantes que se incorpora en el código es que la propiedad tiene la responsabilidad de la consecución de la garantía suficiente en la comprobación de las estructuras. Para ello deberá elegir entre un control llevado a cabo por un laboratorio o entidad de control independiente que desarrolle su actividad para la dirección facultativa, o bien un control combinado entre el llevado por el constructor y un control externo llevado por la dirección facultativa, que podrá estar asistida por laboratorios o entidades de control independientes. Aunque la dirección facultativa podría optar, bajo su supervisión y responsabilidad, por una alternativa de control diferente pero equivalente. El Código Estructural ya no asume de forma explícita un sistema de control equivalente por parte de la dirección facultativa mediante el empleo de materiales, productos y procesos en posesión de distintivos de calidad oficialmente reconocidos según el anterior Anejo nº 19, a los que se les podría aplicar consideraciones especiales.
Por último, el Código Estructural deja claro que el coste del control de calidad efectuado por la dirección facultativa y estimado en el plan de control se considere de forma independiente en el presupuesto, retribuyéndose directamente por la propiedad y no por la constructora. Este último aspecto es novedoso respecto a la EHE-08, donde el abono de las actividades de control por parte de la propiedad era solo una recomendación. Tampoco debería abonarse estos importes por parte de la dirección facultativa o del autor del proyecto.
En apretada síntesis, hemos presenciado en el nuevo Código Estructural una deriva explícita de responsabilidades hacia la empresa constructora y hacia la propiedad, matizando mucho más las responsabilidades exigibles a la dirección facultativa. También se detecta una evolución del control al aseguramiento de la calidad, dentro de un entorno de gestión de la calidad donde se comparten en mayor medida las responsabilidades. No obstante, la filosofía del control de la calidad descansa fundamentalmente en la propiedad y en la dirección facultativa, mientras que el aseguramiento de la calidad se encuentra más centrado en el constructor.
Os dejo un vídeo que he grabado explicando este tema.
Os transcribo a continuación la parte inicial del Artículo 17 del Código Estructural, para que comprobéis como queda el texto definitivo. Este artículo se complementa con 17.1 Definiciones y 17.2 Agentes del control de la calidad.
Artículo 17. Criterios generales para la gestión de la calidad de las estructuras.
Las estructuras deberán presentar para su recepción una calidad conforme con los criterios y especificaciones definidos en su proyecto, de forma que pueda asumirse el cumplimiento, con una garantía suficiente, de los requisitos exigibles a la estructura en su proyecto.
La dirección facultativa en representación de la propiedad, deberá asumir desde su ámbito competencial dicho cumplimiento para la aceptación de la estructura, cuando así se derive de la aplicación de un sistema de gestión de la calidad de acuerdo con los criterios establecidos en este Código.
La garantía de la calidad de dicha estructura será responsabilidad del constructor. Para ello, el constructor de una estructura dispondrá de un sistema de aseguramiento de la calidad propio que incluya las evidencias necesarias para dar cumplimiento a los requerimientos del control e inspección establecidos en el correspondiente proyecto de ejecución y en este Código Estructural. Este sistema de aseguramiento de la calidad aplicado al proyecto en sí, se describirá en el denominado procedimiento de autocontrol del constructor.
La dirección facultativa, en representación de la propiedad, deberá velar porque se efectúen las comprobaciones de control suficientes que le permitan asumir la conformidad de la estructura en relación con los requisitos básicos para los que ha sido concebida y proyectada.
Cuando la propiedad decida la realización de un control del proyecto de la estructura, podrá comprobar su conformidad de acuerdo con lo indicado en la tabla 17.1.
La conformidad de la estructura precisará también de la realización de los controles efectuados durante su ejecución que se señalan en la tabla 17.1.
Tabla 17.1 Definición de tipos de conformidad
Este Código contempla una serie de comprobaciones que permiten desarrollar los controles anteriores.
La propiedad, en función de las características de la estructura, establecerá la sistemática general para conseguir la garantía suficiente en la comprobación de la conformidad de los productos y procesos incluidos en este Código, para lo que podrá optar por una de las siguientes alternativas:
a) un control basado en una comprobación estadística del producto o proceso, llevada a cabo por un laboratorio o entidad de control independiente que desarrolle su actividad para la dirección facultativa, o b) un control basado en una comprobación estadística del producto o proceso, llevada a cabo directamente por el constructor, combinado con un control externo del anterior llevado a cabo por la dirección facultativa, asistida o no por laboratorios o entidades de control independientes.
No obstante, la dirección facultativa podrá también optar, por otras alternativas de control siempre que demuestre, bajo su supervisión y responsabilidad, que son equivalentes a las establecidas en este código.
Las decisiones que se deriven del control se orientaran a garantizar el buen funcionamiento y seguridad de la estructura durante el periodo de vida útil definido en el proyecto.
Siempre que la legislación aplicable lo permita, el coste del control de calidad efectuado por la dirección facultativa y estimado en el plan de control deberá considerarse de forma independiente en el presupuesto de cualquiera de las actuaciones referentes a la obra y será retribuido directamente por la propiedad y no por la empresa constructora.
En cualquier caso, los agentes responsables del control deberán estar en disposición de demostrar su capacidad para realizar las labores de control establecidas, de acuerdo con lo contemplado al efecto en la normativa vigente que sea aplicable.
Por su interés, también recogemos los comentarios que del Artículo 17 realiza el propio Código para interpretar mejor su contenido:
“Las actividades de control que prescribe este Código tienen como objetivo conseguir un determinado nivel de garantía para el usuario, basándose para ello en:
la identificación de las obligaciones y responsabilidades de cada uno de los agentes, durante la construcción de la estructura y
la aplicación de unos principios que permitan asumir a la dirección facultativa, en representación de la propiedad, el cumplimiento de las especificaciones establecidas en el proyecto, en su caso con un determinado nivel de significación.
Las comprobaciones de control definidas en este Código se refieren exclusivamente a actividades relativas a la estructura. Al ser ésta un elemento integrado normalmente en una obra de mayor envergadura (edificio, carretera, etc.), la dirección facultativa debe velar por la coordinación de este control con el del resto de la obra.
En el caso de los productos, los criterios definidos para su aceptación están, normalmente, definidos para mantener en valores suficientemente bajos la probabilidad global βG de aceptar un lote de producto no conforme con la especificación definida en el proyecto (riesgo global del usuario).
La comprobación de que se respetan dichos valores de probabilidad debe efectuarse mediante la aplicación del control de recepción. No obstante, cuando el control de producción permita avalar al menos un cierto nivel de la garantía requerida para el usuario, este Código permite que se consideren complementariamente el control de recepción y el control de producción.
En función de las partes a las que representa pueden distinguirse los siguientes tipos de control:
a. Control interno. Se lleva a cabo por el proyectista, el contratista, subcontratista o el proveedor, cada uno dentro del alcance de su tarea específica en el proceso de producción, pudiendo ser realizado por propia iniciativa o de acuerdo con las reglas establecidas ya sea por el cliente o por una organización independiente. Se suele asimilar al autocontrol o control de producción.
b. Control externo o de recepción es el realizado por un agente independiente del proceso de producción y el llevado a cabo por un profesional u organización independiente encargado de esta labor por la Propiedad o por la autoridad competente. Consiste en comprobar las medidas del control interno y establecer procedimientos adicionales de control independientes con criterios de aceptación o rechazo que complementan los sistemas de control interno.
El control de contraste de la dirección facultativa es de aplicación especialmente en el proceso de control de ejecución de las estructuras, según los capítulos 14 y 24 de este Código”.
Dentro de los agentes clave del control de la calidad en las estructuras están los denominados “laboratorios y entidades de control de calidad“. No es una novedad que en Código Estructural dedique un apartado específico a su definición (Art. 17.2.2), pues la anterior Instrucción de Hormigón Estructural EHE-08 también se ocupaba de este tema (Art. 78.2.2). No obstante, con el nuevo código, el alcance del articulado relacionado con los laboratorios y entidades de control de calidad se extiende a las estructuras de acero y mixtas, no solo a las de hormigón.
Comparando ambas normas, no ha habido cambios de gran calado de fondo, aparte de la corrección ortográfica de algunas palabras (poner en minúscula, por ejemplo “Dirección Facultativa” o “Propiedad”). Vamos a analizar a continuación los cambios que se han realizado.
Una de las primeras modificaciones detectadas se refiere a la independencia de los laboratorios de control. En la EHE-08 se establecía que la independencia no era necesaria en el caso de laboratorios pertenecientes a la propiedad. Es evidente que la intención era referirse exclusivamente a la Administración cuando actúa como propiedad. Esto se aclara en el nuevo Código Estructural cuando establece que la independencia se extiende a la propiedad de la obra, salvo en el caso que se trate de obras promovidas por una Administración. De todos modos, tanto los laboratorios como las entidades de control deberán demostrar su independencia respecto al resto de los agentes involucrados en una obra de edificación (Capítulo III de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación).
Otra novedad en relación con los laboratorios de control es la posibilidad de que la propiedad o su representante pueda visitar los laboratorios para verificar su idoneidad. Se trata de que pueda comprobar los equipos e instalaciones, capacitación de los trabajadores y procedimientos de trabajo. Antes podía ser objeto de conflicto, pues no quedaba clara dicha posibilidad.
También aparece la obligatoriedad de que, si el constructor quisiera contrastar los resultados del control externo, el laboratorio implicado debe cumplir los requisitos de capacidad e independencia anteriormente mencionados.
La acreditación de los laboratorios privados pasan a regirse por el Reglamento (CE) N.º 765/2008 del Parlamento Europeo y del Consejo, de 9 de julio para los ensayos correspondientes; o, bien, mediante el cumplimiento de los requisitos establecidos por el Real Decreto 410/2010, de 31 de marzo, que tengan declarados los ensayos correspondientes. Se considerará su inscripción en el Registro General del CTE en la Sección correspondiente a Laboratorios de Ensayo para el Control de Calidad de la Edificación. Ya no se contempla en el Código Estructural el Real Decreto 2200/1995 o la acreditación que otorgaban las Administraciones Autonómicas en las áreas de hormigón. Tampoco se contempla la inclusión de estos laboratorios en el registro general establecido por el Real Decreto 1230/1989, ya derogado.
También hacemos referencia al cambio introducido respecto a las entidades de control de calidad. Con el Código Estructural, en el caso de obras de edificación, deberán justificar su capacidad mediante el cumplimiento de los requisitos establecidos en el Real Decreto 410/2010, de 31 de marzo.
Por último, creemos que hay un error en la redacción del Código Estructural en relación con las entidades de control. En efecto, en la EHE-08, tanto para los laboratorios como para las entidades, se explicitaba lo siguiente: “Esta independencia no será condición necesaria en el caso de laboratorios/entidades de control de calidad pertenecientes a la propiedad”. Este párrafo se ha cambiado para los laboratorios en el Código Estructural, tal y como hemos explicado en el punto 1, pero no se ha modificado para las entidades de control. Solo tiene sentido si la propiedad es la Administración, pero no en otros casos, salvo que sea un autocontrol. Baste recordar que los intereses de la propiedad y de los usuarios últimos no tienen porqué coincidir.
Tengamos en cuenta, además, que el laboratorio será independiente del que utilice el fabricante de hormigón preparado para su control de producción conforme al Real Decreto 163/2019, de 22 de marzo.
Os reproduzco a continuación los correspondientes artículos del Código Estructural, para que comprobéis como queda el texto definitivo.
17.2.2 Laboratorios y entidades de control de calidad.
La propiedad encomendará la realización de los ensayos de control a un laboratorio que sea conforme a lo establecido en el apartado 17.2.2.1. Asimismo, podrá encomendar a entidades de control de calidad otras actividades de asistencia técnica relativas al control de proyecto, de los productos o de los procesos de ejecución empleados en la obra, de conformidad con lo indicado en 17.2.2.2. En su caso, la toma de muestras podrá ser encomendada a cualquiera de los agentes a los que se refiere este apartado siempre que disponga de la correspondiente acreditación, salvo que esta no sea exigible de acuerdo con la reglamentación específica aplicable.
Los laboratorios y entidades de control de calidad deberán poder demostrar su independencia respecto al resto de los agentes involucrados en la obra. Previamente al inicio de la misma, entregarán a la propiedad una declaración, firmada por persona física, que avale la referida independencia y que deberá ser incorporada por la dirección facultativa a la documentación final de la obra.
17.2.2.1 Laboratorios de control.
Los ensayos que se efectúen para comprobar la conformidad de los productos a su recepción en la obra en cumplimiento de este Código, serán encomendados a laboratorios privados o públicos con capacidad suficiente e independientes del resto de los agentes que intervienen en la obra. Esta independencia se extiende a la propiedad de la obra, salvo en el caso que se trate de obras promovidas por una Administración.
La propiedad o la persona en quien delegue podrá visitar a los laboratorios con objeto de verificar su idoneidad para desarrollar los trabajos encomendados. El alcance de la visita recogería la adecuación de los equipos e instalaciones, capacitación de los trabajadores y procedimientos de trabajo.
En el caso de que el constructor realice ensayos para contrastar los resultados del control externo, como medida adicional para asegurar la calidad de la obra, el laboratorio implicado deberá cumplir los requisitos de capacidad e independencia reflejados en el primer párrafo de este apartado.
Los laboratorios privados deberán justificar su capacidad mediante su acreditación obtenida conforme al Reglamento (CE) N.º 765/2008 del Parlamento Europeo y del Consejo, de 9 de julio para los ensayos correspondientes; o, bien, mediante el cumplimiento de los requisitos establecidos por el Real Decreto 410/2010, de 31 de marzo, que tengan declarados los ensayos correspondientes. Se considerará su inscripción en el Registro General del CTE en la Sección correspondiente a Laboratorios de Ensayo para el Control de Calidad de la Edificación.
Podrán emplearse también laboratorios de control con capacidad suficiente y perteneciente a cualquier centro directivo de las Administraciones Públicas con competencias en el ámbito de la edificación o de la obra pública.
En el caso de que un laboratorio no pudiese realizar con sus medios alguno de los ensayos establecidos para el control, podrá subcontratarlo a un segundo laboratorio, previa aprobación de la dirección facultativa, siempre que este último pueda demostrar una independencia y una capacidad suficiente de acuerdo con lo indicado en este artículo. En el caso de laboratorios situados en obra, deberán estar ligados a laboratorios que puedan demostrar su capacidad e independencia conforme a lo indicado en los párrafos anteriores de este apartado, que los deberán integrar en sus correspondientes sistemas de calidad.
17.2.2.2 Entidades de control de calidad.
El control de recepción de los productos, el control de ejecución y, en su caso, el control de proyecto, podrán ser realizados con la asistencia técnica de entidades de control de calidad con capacidad suficiente e independientes del resto de los agentes que intervienen en la obra. Esta independencia no será condición necesaria en el caso de entidades de control de calidad pertenecientes a la propiedad.
En el caso de obras de edificación, las entidades de control de calidad serán aquellas a las que hace referencia el Artículo 14 de la Ley 38/1999, de Ordenación de la Edificación. Estas entidades deberán justificar su capacidad mediante el cumplimiento de los requisitos establecidos en el Real Decreto 410/2010, de 31 de marzo.
Podrá emplearse también una entidad pública de control de calidad, con capacidad suficiente y perteneciente a cualquier centro directivo de las Administraciones Públicas con competencias en el ámbito de la edificación o de la obra pública.
Por otra parte, resulta de interés los comentarios que aparecen en el Código respecto a los laboratorios y entidades de control de calidad, pues permiten aclarar e interpretar el contenido:
“Este artículo se refiere exclusivamente a los laboratorios o entidades de control que realizan las comprobaciones ligadas a la recepción de productos o a la ejecución de la obra. En el caso de los ensayos para el control de producción del fabricante, los laboratorios pueden ser propios o contratados.
Además, este apartado solo es de aplicación en el caso de los laboratorios que efectúan su actividad de realización de ensayos para el control externo por indicación de la dirección facultativa, por lo que sus indicaciones no son exigibles a los laboratorios de autocontrol de los que dispone el constructor, dentro de sus sistema de calidad.
La independencia a la que se refiere el articulado implica que los laboratorios y entidades de control deben poder demostrar que no existen relaciones empresariales con el resto de los agentes relacionados con la estructura (autor del proyecto, constructor, suministrador de los productos, etc.). Esto no impide que una misma entidad de control pueda efectuar varias actividades en la misma obra como, por ejemplo, el control de proyecto y el control de ejecución.
En el ámbito de la edificación la reglamentación específica vigente será el Real Decreto 410/2010″.
La aparición del Código Estructural, aprobado por el Real Decreto 470/2021, de 29 de junio, supone ciertas novedades en el ámbito de la construcción de nuestro país. Independientemente de la pertinencia de esta nueva norma en un momento donde deberíamos converger rápidamente hacia los Eurocódigos, lo cierto es que permite integrar en un solo documento los aspectos relacionados con el hormigón estructural, el acero y las estructuras mixtas. En este nuevo contexto, vamos a revisar de forma somera cómo se trata la calidad de las estructuras. Para ello tengamos en cuenta que el Código Estructural presenta cuatro títulos: Bases generales, Estructuras de hormigón, Estructuras de Acero y Estructuras mixtas; además de 32 Anejos, un total de 1789 páginas del Boletín Oficial del Estado.
La palabra “calidad” aparece en el nuevo código un total de 458 veces, frente a las 213 apariciones que tuvo en la anterior Instrucción de Hormigón Estructural (EHE-08). Este aumento se debe a la inclusión de las estructuras de acero y mixtas en el nuevo código. No obstante, conviene recordar que el concepto de calidad no se circunscribe exclusivamente a lo que se entiende como “control de calidad”, ya sea de recepción o de proceso, sino que va más allá, incluyendo aspectos relacionados con el aseguramiento de la calidad de las organizaciones. Con todo, si entendemos como calidad el enfoque técnico de Crosby como el cumplimiento de las especificaciones de un producto o servicio, entonces todo el Código sería objeto del concepto de calidad. Es por ello que vamos a restringir la perspectiva a aquellos aspectos al que la nueva norma se refiere cuando aparece el término calidad en su articulado.
Una lectura en diagonal del Código ya nos indica que hay una gran dispersión de los conceptos relacionados con la calidad. Nos encontramos aspectos relacionados con exigencias de calidad medioambiental en la ejecución mezclados con otros relacionados con las condiciones de suministro, las garantías de calidad y el control de la recepción. Se intercalan aspectos relacionados con la responsabilidad en la gestión de la calidad con otros relacionados con el control. Resulta evidente la confusión de conceptos como “gestión de la calidad”, “garantía de la calidad” o “control de la calidad” a lo largo del texto. Hubiera sido interesante aclarar estos conceptos en el Capítulo 5 Bases generales para la gestión de la calidad de las estructuras. De todas formas, la Tabla 17.1 nos ilumina con cierto orden, al menos, en lo relacionado con la conformidad en el control del proyecto, de los productos, de la ejecución de la estructura y de la estructura terminada.
Tabla 17.1 Definición de tipos de conformidad
Sin entrar en más detalles, sí que se detecta un cambio en el control de calidad de la ejecución respecto a la EHE-08. Mejora la trazabilidad, modifica las condiciones de fabricación y armoniza diversas nomenclaturas españolas a las europeas. Estos cambios afectan a los propios lotes, los lotes de ensayos de resistencia, las unidades de inspección y su frecuencia, etc. Los cambios tratan de diferenciar mejor los elementos estructurales y sistemas constructivos. Destaca asimismo la diferencia de los puentes respecto al resto de estructuras y una atención especial a las estructuras de baja complejidad. Cabe destacar el Anejo 4 Documentación de suministro y control de los productos recibidos directamente en obra, que explica muy claramente toda la documentación para los productos recepcionados en obra antes, durante y al finalizar su suministro.
Por otra parte, se sustituyen las menciones a la Directiva 89/106/CEE del Consejo, de 21 de diciembre de 1988, relativas a la aproximación de las disposiciones legales, reglamentarias y administrativas de los Estados miembros sobre los productos de construcción, que se contenían en la reglamentación vigente, por las del Reglamento (UE) nº 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011, por el que se establecen condiciones armonizadas para la comercialización de productos de construcción y se deroga la Directiva 89/106/CEE del Consejo. También desaparece el concepto de idoneidad al uso de los productos con marcado CE y se sustituye por la presunción de veracidad de la declaración de prestaciones del producto por parte del fabricante. La declaración de prestaciones deberá cumplir las especificaciones del citado Reglamento (UE) nº 305/2011.
Resulta también de interés el refuerzo que hace el Código respecto a las consideraciones que deben aplicarse para los productos controlados en fábrica, entre los que se encuentran los prefabricados, con el añadido de la existencia de un organismo certificador externo que lo valide. Asimismo, se avanza en la posibilidad de que el fabricante pueda obtener de forma voluntaria un Distintivo de Calidad Oficialmente Reconocido (DCOR) que implique el cumplimiento de una serie de requisitos adicionales a los que establecen las normas armonizadas. Ello permite ventajas que ya venían de la EHE-08, entre las que destacan la máxima reducción posible de los coeficientes de seguridad de los materiales, hasta 1,35 en hormigón y hasta 1,10 en acero. Esto es de gran interés, por ejemplo, para prefabricados de hormigón certificados con un DCOR, siempre que se cumplan además otra serie de consideraciones.
Otro aspecto destacable es la estrecha relación que existe entre este nuevo Código Estructural y el Real Decreto 163/19, por el que se aprueba la Instrucción Técnica para la realización del control de producción de los hormigones fabricados en central, de forma que existe ahora una correcta correlación entre la producción y la puesta en obra del hormigón.
Os dejo a continuación una mapa conceptual, que utilizo yo en mis clases, y que simplifica de alguna forma los aspectos relacionados con la calidad de las estructuras.
Control de ejecución de las estructuras. Elaboración: V. Yepes
Os dejo un vídeo que os he grabado al respecto.
También os dejo unos vídeos explicativos del Colegio de Ingenieros Técnicos de Obras Públicas de Aragón sobre el tratamiento de la calidad en el nuevo Código Estructural. Espero que os sean de utilidad.
Reconozco abiertamente que me recorre cierto escalofrío cuando escucho por algún sitio que se está desarrollando una “campaña experimental“, a menudo en laboratorios donde, por desgracia, cada ensayo cuesta muchísimo tiempo y dinero. Me viene a la mente una campaña militar a gran escala donde, para conseguir un objetivo, se sacrifica lo que sea necesario. Cuando igual una pequeña fuerza de operaciones especiales sería suficiente.
Lo digo porque no es la primera vez que me encuentro con algún estudiante de máster o doctorado que quiere iniciar ensayos para cubrir, literalmente, las variaciones posibles en ciertos rangos, de un número de factores que influyen en un problema determinado. Y tampoco me es ajeno el típico estudiante que acude a mi despacho a pedirme consejo porque no sabe qué hacer con las montañas de datos generados, no siendo capaz de interpretar con herramientas estadísticas rigurosas.
Pero este problema no solo ocurre en determinados ámbitos científicos, sino que es habitual en empresas, procesos industriales y laboratorios de todo tipo. Cuento esto porque encuentro de vez en cuando a un doctorando que ha dedicado, por ejemplo, más de cinco años en recoger datos que luego, a la postre, se acumulan en hojas de cálculo y son difíciles de interpretar porque no se sabía exactamente cuál era la pregunta de investigación que se quería resolver.
También es muy típico encontrar en las empresas a técnicos expertos en un proceso determinado “con mucha experiencia”, que realmente lo que ha hecho es aprender con los años, y sobre todo, de sufrir en sus carnes muchos errores. Este tipo de experiencia, basada en el error, no es la más barata, ni mucho menos.
Afortunadamente, cada vez son menos los que se enfrascan directamente a ensayar todas las combinaciones posibles en los valores de ciertas variables. Para eso disponemos de una rama del conocimiento denominada diseño de experimentos que permite no solo ahorrar recursos (tiempo, espacio de laboratorio, dinero, etc.), sino también es capaz de sacar muchísima más información de los datos cuando se dedica algo de tiempo a hacer un buen diseño experimental. No digo con esto que existan campañas experimentales bien diseñadas, sino que aún perviven prácticas que, por puro desconocimiento, son utilizadas aún en demasiadas ocasiones.
Veamos un ejemplo sencillo que nos permite aclarar las ideas. Imaginemos un proceso que solo depende de 4 factores. Si de cada factor queremos analizar 5 niveles, una “campaña experimental” exhaustiva nos obligaría a tomar 5^4 = 625 observaciones. Este número tan elevado puede ser inviable. ¿Cómo podemos reducir el número de observaciones? Se podría reducir el número de factores o el número de niveles a estudiar .
Un buen diseño de experimentos puede reducir muchísimo el número de observaciones necesarias ofreciendo, a su vez, información muy valiosa. Por ejemplo, un diseño factorial a dos niveles, ya sea completo o fraccionado, sería suficiente en la mayoría de los casos para estudiar los efectos, las interacciones entre los factores, etc. Invito al lector a revisar en este mismo blog algunos artículos que he escrito al respecto:
Incluso, en el caso de que no exista una interacción entre los factores, por ejemplo un diseño en cuadrado grecolatino, para cuatro factores y cuatro niveles, podríamos obtener información valiosa con 16 observaciones en vez de las 256 que serían las necesarias para cubrir todas las combinaciones posibles. En este blog podéis encontrar muchos ejemplos resueltos buscando “diseño de experimentos” en la columna de la izquierda, donde aparece el buscador.
Resumiendo, estoy a favor de las “campañas experimentales”, pero siempre que se basen en un diseño de experimentos previo. Pero mi consejo es que antes de hacer nada, tengamos muy clara la pregunta de investigación que queremos resolver. De hecho, la ciencia experimental trata de llegar a conclusiones generales con datos procedentes de casos particulares, y para eso necesitamos la estadística.
Parafraseando la frase que, según la tradición, estaba grabada a la entrada de la Academia de Platón, yo pondría el siguiente letrero a la puerta de cualquier laboratorio: “NO ENTRE NADIE QUE NO SEPA ESTADÍSTICA”.
Os dejo una conferencia del profesor Xabier Barber de la Universidad Miguel Hernández que os aclarará muchas cosas. Espero que os guste.
Referencias:
Box, G.E.; Hunter, J.S.; Hunter, W.G. (2008). Estadística para investigadores. Diseño, innovación y descubrimiento. Segunda Edición, Ed. Reverté, Barcelona.
Gutiérrez, H.; de la Vara, R. (2003). Análisis y diseño de experimentos. McGraw-Hill, México.
Vicente, M.L.; Girón, P.; Nieto, C.; Pérez, T. (2005). Diseño de experimentos. Soluciones con SAS y SPSS. Pearson Educación, Madrid.
Compactador Bomag de rodillo con patas apisonadoras. https://www.interempresas.net/ObrasPublicas/Articulos/145132-Bomag-presenta-la-quinta-generacion-de-rodillos-autopropulsados.html
Suele ser habitual en este blog hacer preguntas como título al contenido de lo que se explica a continuación. La pregunta aquí expuesta tiene que ver con el control del proceso de la compactación de los suelos. En un artículo anterior ya hablamos del control de la calidad de la compactación, distinguiendo el control de recepción del control del proceso. En España el control de recepción parece que es el que prevalece para el cliente, mientras que la empresa constructora suele ocuparse del control del proceso para no incurrir en costes innecesarios. Pero esta forma de actuar no es común en todos los países, y menos con las nuevas tecnologías.
En efecto, atendiendo al control del proceso, hoy día la tecnología incorpora un control de la compactación automático que guía al conductor de la máquina a saber si ha cumplido con las especificaciones exigidas. Se trata de una compactación inteligente que evita un número de pasadas excesivo y, por tanto, aumenta el rendimiento y reduce el coste de esta unidad de obra. Por tanto, el control del proceso claramente se puede automatizar. Pero no siempre ha sido esto así.
En España, el “control de procedimiento” queda descrito en el Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes (PG-3), que establece en su artículo 330 que “cuando lo indique el Proyecto o lo aconsejen las características del material o de la obra, y previa autorización del Director de las Obras, las determinaciones “in situ” de densidad, humedad, y módulo de deformación se complementarán por otras, como los ensayos de huella ejecutados según NLT 256 o el método de “Control de procedimiento” a partir de bandas de ensayo previas. En estas últimas deberán quedar definidas, para permitir su control posterior, las operaciones de ejecución, equipos de extendido y compactación, espesores de tongada, humedad del material y número de pasadas, debiendo comprobarse en esas bandas de ensayo que se cumplen las condiciones de densidad, saturación, módulo de deformación y relación de módulos que se acaban de establecer. En estas bandas o terraplenes de ensayo el número de tongadas a realizar será, al menos, de tres (3)”. Es decir, se trata de realizar un tramo de prueba donde poder determinar, para un material con unas condiciones determinadas, el espesor de tongada, la humedad del material y el número de pasadas.
Sin embargo, la determinación del espesor de capa y número de pasadas puede ser un quebradero de cabeza. En efecto, es posible que el espesor real sea muy diferente al previsto. Suele estar asociado a la elección del equipo de transporte y extensión de tierras. Esta variabilidad obliga a recalcular cada vez el número de pasadas necesario para cada capa. Evidentemente, esto complica la ejecución de la obra, y por ello, raramente se hace este cálculo. Además, la maquinaria puede realizar a la vez la extensión y la compactación, con lo que este control se vuelve poco realista.
Las recomendaciones francesas ofrecen una alternativa inteligente a este tipo de problema. Se trata de fijar un espesor máximo de tongada para cada tipo de suelo y de maquinaria empleada. Pero en vez de exigir un número de pasadas, se recurre al parámetro Q/S, donde Q es el volumen de suelo que se compacta durante un tiempo determinado y S es la superficie cubierta por el compactador para ese tiempo. El cuentakilómetros del compactador nos indica la distancia recorrida en el tiempo de referencia. Basta saber la anchura eficaz de compactación para conocer la superficie S cubierta, pues basta multiplicar dicha anchura eficaz por la distancia indicada.
El parámetro Q/S es más sencillo de medir y controlar que la determinación del número de pasadas. De hecho, Q/S tiene la ventaja de que no hay que realizar ajustes (al menos en primera aproximación), pues el esfuerzo de compactación al que corresponde una superficie S está relacionado con el volumen total Q, en vez de estar definido por tongada elemental, tal y como sucede en el caso en el que se indica el número de pasadas (Morilla, 2012).
Os dejo a continuación varios vídeos donde se explica la solución para el control automático de la compactación. Espero que os gusten.
Referencias:
MORILLA, I. (2012). Interpretación de los ensayos geotécnicos en suelos. 627 pp., Madrid.
Figura 1. Altura de la arena, de la arcilla y del líquido en el ensayo de Equivalente de Arena
Recuerdo los quebraderos de cabeza que teníamos en mis primeras obras de carreteras cuando teníamos que aceptar determinadas zahorras por culpa del equivalente de arena. Se trata de un ensayo, muy sencillo en cuanto a su realización, que permite estimar la cantidad de finos presentes en un suelo poco plástico o en un árido fino. Este ensayo lo propuso F.N. Hveem para evaluar cualitativamente, de forma rápida, la cantidad y la actividad de los finos de un suelo. En apretada síntesis, se trata de evaluar la limpieza de un material que llega a una obra para utilizarlo como base granular, relleno drenante o incluso, en el caso de arenas, para su uso en hormigones o en aglomerados. Lo que se busca es un equivalente de arena alto, pues cuanto mayor es este valor, más alta sería la calidad del material.
Para realizar este ensayo debemos acudir a la norma UNE-EN 933-8: “Ensayos para determinar las propiedades de los áridos. Parte 8: Evaluación de los finos. Ensayo del equivalente de arena”. También se puede recurrir a otras normas como la ASTM D2429. Este ensayo se aplica a la fracción arenosa de un suelo. Tras mezclar el suelo seco con un líquido floculante de la arcilla, se agita la mezcla y se deja reposar durante un tiempo para medir la altura que alcanza la parte arcillosa y la que tiene la parte arenosa. Para eso se utiliza una varilla especial. El Equivalente de Arena (EA) sería la relación entre la altura de la arena respecto a la altura de la arcilla multiplicada por 100, tal y como podemos ver en la Figura 1.
El Equivalente de Arena es un ensayo que puede poner en entredicho la calidad de un material usado en carreteras, tal y como os comenté en el caso de mis primeras obras en el entorno de Valencia. Así, por ejemplo, para una zahorra artificial el PG-3 exige un valor superior a 40 cuando se trata de un tráfico T00 a T1, mismo valor que el usado para el material usado para un gravacemento tipo GC20 o un riego de imprimación o curado. Para las mezclas bituminosas en caliente ya se exige un valor de 55 y en el caso de pavimentos de hormigón en zonas sometidas a heladas, el EA debe superar 80.
En el caso del hormigón estructural, el reciente “Código estructural” de 2021 indica que el EA no será inferior a 70 en el caso de hormigones usados en obras sometidas a la clase de exposición X0 o XC, mientras que será de 75 en el resto de los casos. No obstante, si las arenas proceden del machaqueo de rocas calizas o dolomías (rocas sedimentarias carbonáticas que contienen al menos un 70% de calcita, dolomita o de ambas) que no cumplan con el equivalente de arena, pueden aceptarse como válidas bajo determinadas condiciones usando el ensayo azul de metileno, según la norma UNE-EN 933-9.
Las decisiones que se toman con este ensayo son de gran calado. Podemos rechazar un material que sea el que tengamos a nuestra disposición, siendo inviable económicamente traer otro material alternativo. Por tanto, es procedente revisar la exactitud que tiene el ensayo.
En efecto, este ensayo debe tomarse como un control rápido que sustituya a un ensayo granulométrico, pues los resultados se encuentran muy influenciados por las características del fino presente (por ejemplo, si son limos o arcillas). Incluso si se trata de una arcilla, la composición mineralógica y su reacción al líquido floculante pueden influir en los resultados. No es lo mismo un fino calizo que otro silíceo, o una arcilla muy plástica o expansiva.
Por otra parte, si se realiza la agitación por parte de una persona que no siga escrupulosamente las instrucciones del ensayo, se pueden incrementar los errores. Por lo que se prefiere siempre una agitación mecánica normalizada.
Dicho esto, la recomendación es evidente. Cuando un material va sobrado en cuanto a su Equivalente de Arena, este ensayo rápido supone un control para evitar contaminación o problemas puntuales de calidad. Pero si estamos en una situación límite, lo que hay que hacer es buscar la correlación entre el Equivalente de Arena y el Ensayo Granulométrico para corregir las desviaciones que pudiesen haber. Siempre mandará el Ensayo Granulométrico en caso de duda.
En la Figura 2 se observa que, si bien hay cierta tendencia a que el menor contenido de finos tiende a presentar más altos de equivalente de arena, el coeficiente de determinación de dicha relación es bajo (el modelo explica algo menos del 25% de la variabilidad). No obstante, si el material tiene la misma procedencia, la variabilidad es mucho menor que en el caso de materiales diferentes. Sea como sea, no podemos rechazar directamente un material con un EA bajo sin tomar las precauciones debidas.
Figura 2. Valores de EA en función de la presencia de finos (ANEFA, 2018)
Os dejo a continuación un vídeo donde se explica el ensayo del Equivalente de Arena.
Uno de los conceptos que no ha cambiado en ámbito del control de la calidad de las estructuras es lo que se entiende por lote de ejecución. En el Artículo 17.1 del Código Estructural, se define como la parte de la obra cuya ejecución se somete a aceptación en su conjunto. Sin embargo, existen diferencias entre lo expresado por el Código y lo que anteriormente estaba estipulado en la derogada Instrucción de Hormigón Estructural EHE-08.
