Las unidades de inspección según el Código Estructural

El concepto de “lote de inspección” no ha cambiado con el reciente Código Estructural. El Artículo 17.1 lo define el “como conjunto de actividades, correspondientes a un mismo proceso de ejecución, que es sometido a control para la recepción de un lote de ejecución“. Pero sí que se desarrolla con mayor detalle, con novedades que interesa conocer.

Recordemos que el plan de control de calidad del proyecto define los correspondientes lotes de control y unidades de inspección (Art. 19), describiendo para cada caso las comprobaciones a realizar y los criterios a seguir en el caso de no conformidad. La programación del autocontrol también determinará los lotes de ejecución, las unidades de inspección y las frecuencias de comprobación.

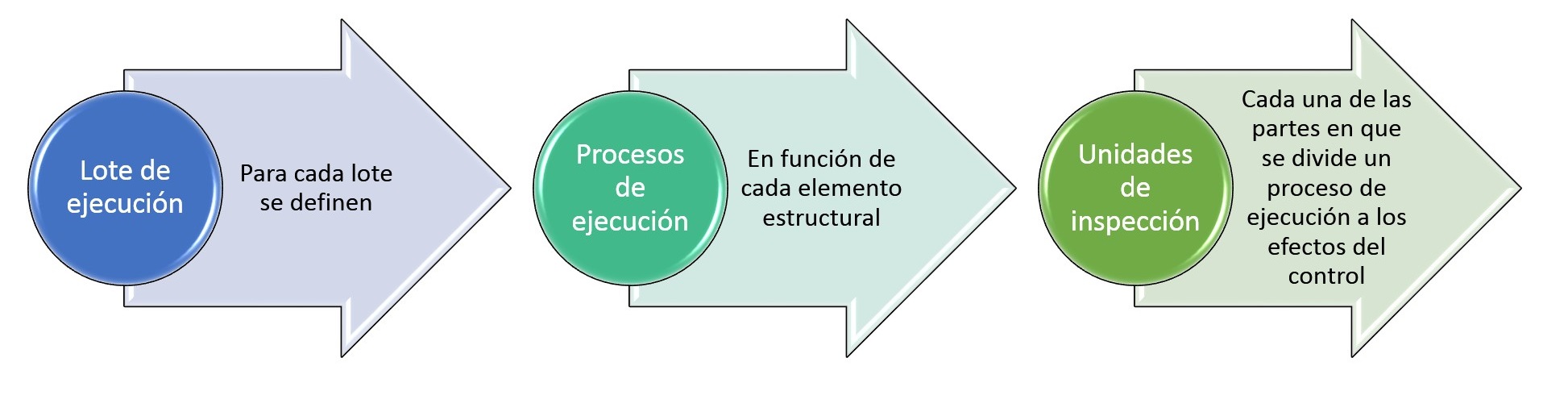

Esquema de la relación entre unidades de inspección y procesos de ejecución

Sin embargo, hay novedades importantes que debemos resaltar respecto a la derogada Instrucción de Hormigón Estructural EHE-08. Vamos a comentarlas con algún detalle:

  • El Artículo 63.2 del Código Estructural es el que se ocupa de las unidades de inspección. Se vuelve a definir el concepto, pero introduce alguna contradicción que conviene resaltar. Lo primero es que el tamaño máximo de la unidad lo define la tabla 63.2, pero lo que llama la atención es que ahora se indica que “puede implicar a diferentes lotes de ejecución“.
  • Se desvanece en el Código la mención a que el tamaño máximo de la unidad de inspección debía de poder comprobarse en una visita de obra. No obstante, parece que el articulado pretende reflejar la parte de un proceso o actividad que, con carácter general, puede verificarse en una visita.
  • La inspección de estas unidades, tal y como indica el plan de obra, no solo la desarrollará la dirección facultativa, o en su caso, la entidad de control, sino que el propio constructor también tiene obligación de hacerla en función de su programación del autocontrol.
  • Lo más llamativo es el detalle en la definición de las unidades de inspección. Se definen en función del proceso de ejecución o actividad (tabla 63.2.a), o del tipo de elemento (tabla 63.2.b). La anterior EHE-08 disponía únicamente de la tabla 92.5 donde se definía el tamaño máximo de la unidad de inspección en función de los procesos y actividades de ejecución, al igual que la tabla 63.2.a, pero con menor detalle. Los comentarios de la EHE-08 nos advertían que la tabla 92.5 era orientativa, cosa que ahora no ocurre en las tablas correspondientes del Artículo 63.2 del Código Estructural.
  • Desaparece del Código la prerrogativa que tenía la dirección facultativa de duplicar los tamaños máximos de la unidad de inspección. Era el caso de obras de ingeniería de pequeña importancia, así como en obras de edificación sin especial complejidad estructural (formadas por vigas, pilares y forjados convencionales no pretensados, con luces de hasta 6,00 m y un número de niveles de forjado no superior a siete). Como se puede ver, el Código no distingue entre obras pequeñas o grandes, simples o complejas.
  • Por último, el actual Código define las frecuencias de comprobación para los lotes de ejecución y las unidades de inspección. Se ha desarrollado el Anejo 15 para las estructuras de hormigón, y el Anejo 17 para las de acero, ambos con carácter orientativo.

Os dejo a continuación la transcripción del artículo 63.2 del Código Estructural para su consulta.

63.2 Unidades de inspección.

A los efectos de este Código, se entiende por unidad de inspección el conjunto de actividades asociadas a un determinado proceso de ejecución, cuyo tamaño máximo viene definido por lo indicado en la tabla 63.2 y que puede implicar a diferentes lotes de ejecución.

Para cada lote de ejecución, el programa de control identificará cada uno de los procesos de ejecución que deben llevarse a cabo en función del tipo de elemento y sus características.

Para cada lote de ejecución y para cada uno de los procesos, el programa de control definirá las unidades de inspección sobre las que se desarrollará el control de la conformidad de la ejecución.

En función de los desarrollos de procesos y actividades previstos en el plan de obra, en cada inspección a la obra desarrollada por el constructor, por la dirección facultativa o, en su caso, por la entidad de control, podrá comprobarse un determinado número de unidades de inspección, las cuales, pueden corresponder a uno o más lotes de ejecución.

Para la definición de las posibles unidades de inspección en cada lote de ejecución, el programa de control identificará la totalidad de los procesos y actividades susceptibles de ser inspeccionadas, de acuerdo con lo previsto en este Código.

Las unidades de inspección se definirán en función del proceso de ejecución o actividad, o del tipo de elemento al que corresponden, según se indica en las tablas 63.2.a y 63.2.b.

Una vez definidos los lotes de ejecución y las unidades de inspección, se debe definir para cada unidad de inspección las frecuencias de comprobación. De forma orientativa, el Anejo 15 define las frecuencias de comprobación para las unidades de inspección de la ejecución de estructuras de hormigón.

Resulta interesante recoger los comentarios que realiza el Código de este apartado:

“La identificación de un tamaño máximo de la unidad de la inspección que hace el articulado pretende reflejar la parte de un proceso o actividad que, con carácter general, puede ser comprobable en una visita a la obra de la dirección facultativa o, en su caso, de la entidad de control.

Por otra parte, el número de posibles unidades de inspección depende en gran medida de los medios disponibles en cada obra. A título de ejemplo, en el caso del vertido del hormigón, el volumen de obra ejecutado en una jornada vendrá condicionada por los medios habilitados por el constructor, número de bombas, capacidad de la central, personal disponible, etc.

La tabla 63.2.a tiene como finalidad definir unos valores orientativos que pudieran servir como referencia inicial. No obstante,en función del tipo de obra (edificación, puentes, etc.), de las características de la misma y coherentemente con la necesidad de adaptación que establece el Artículo 19, los valores de dicha tabla podrían ser objeto de modificación en el correspondiente programa de control aprobado por la dirección facultativa.

Para cada actividad de obra se deberán definir la totalidad de los procesos de ejecución implicados y que están recogidos en las tablas 63.2a y 63.2b. Por proceso deberá estar indicado el tamaño de la  unidad de inspección que aplique en cada caso, así como la frecuencia de comprobación de las mismas. Para establecer las frecuencias se han incluido en el Anejo 15 diferentes tablas según el nivel y tipo de control establecido. Estas frecuencias deberán adaptarse a las particularidades de cada proyecto y forma de ejecución.

De forma práctica, es recomendable planificar estas operaciones de control por actividad (cimentación, muros, pilares, losas, etc.), en un “Programa de Puntos de Inspección” donde se incluyan por ejemplo:

      • Las operaciones a controlar
      • Las unidades de inspección máximas
      • Los procedimientos o normas que regulan las verificaciones de la conformidad de cada inspección, así como las especificaciones de aceptación.
      • La ubicación y la frecuencia o intensidad de las inspecciones.
      • La forma de documentar los resultados
      • La persona responsable de la inspección.
      • Los puntos de espera o parada a respetar en cada proceso.
      • Cualquier comentario u observación aclaratoria.

En la página web del Ministerio de Transportes, Movilidad y Agenda Urbana se incluye un enlace donde se puede acceder a unas tablas editables para la elaboración de los Programas de Puntos de Inspección”.

También os dejo, para su consulta, el Anejo 15, frecuencias de comprobación de las unidades de inspección en la ejecución de estructuras de hormigón. Como novedad destaca la opción simplificada dentro del nivel de control normal, para el control de los procesos de ejecución. Esta opción se puede emplear en obras de edificación sin especial complejidad estructural (formadas por vigas, pilares y forjados convencionales no pretensados, con luces de hasta 6,00 metros y un número de niveles de forjado no superior a diez). Esta opción facilita una programación del control más sencilla. En efecto, no es necesario determinar el número de unidades de inspección para cada proceso de ejecución, sino que directamente se obtienen las comprobaciones mínimas que hay que realizar en cada proceso de ejecución por tipo de elemento para la aceptación de cada lote.
