Plan de calidad de obra del constructor en el Código Estructural

Figura 1. Entendiendo lo que es el plan de calidad de una obra

En el ámbito de la gestión de la calidad siempre se ha llamado “Plan de Calidad” a la aplicación del sistema de calidad de una empresa a un producto determinado. En efecto, según la norma ISO 9000:2015 “Fundamentos y vocabulario”, un plan de calidad es una especificación de los procedimientos y recursos asociados a aplicar, cuándo deben aplicarse y quién tiene que aplicarlos a un objeto específico. Por tanto, una empresa constructora que disponga de un sistema de calidad, desarrollará un plan de calidad que se adapte a cada obra. Si subcontratara una parte, debería el subcontratista tener su propio plan de calidad o bien asumir el de la empresa principal.

Lo habitual es que la empresa certifique su sistema de gestión de la calidad según la norma UNE-EN ISO 9001, pero podría hacerlo bajo cualquier otro modelo. Sin embargo, esta certificación es voluntaria, salvo que el cliente la exija para un contrato determinado. En efecto, la gestión del sistema de calidad se materializa y documenta en un Manual de Calidad, en un Manual de Procedimientos (obligatorios y específicos de la actividad) y en el Plan de Calidad. Es la llamada pirámide documental del sistema de calidad.

De hecho, el Código Estructural exige al constructor en determinados casos la posesión de un sistema certificado conforme a la UNE-EN ISO 9001. Por ejemplo, en el Artículo 22.4 esta exigencia se aplica al caso de un control de ejecución a nivel intenso. También aparece en el Anejo 2 referido al índice de contribución de la estructura a la sostenibilidad. Sin embargo, se deslizan erratas en la redacción como en el Anejo 18 de bases de cálculo, donde se refiere a la norma en la versión del año 2000, cuando la versión vigente es la del 2015.

Pues bien, el Código Estructural, en vez de simplificar los términos y acogerse al vocabulario internacionalmente aceptado, utiliza conceptos similares que resultan confusos. Estamos hablando del plan de obra (cronograma) y el programa (procedimiento) de autocontrol del constructor. He tenido que utilizar los paréntesis para señalar que el plan de obra también se puede llamar cronograma, y que el programa de autocontrol también se llama procedimiento de autocontrol (véase el Artículo 19 Plan y programa de control). De estos términos confusos ya hemos hablado anteriormente en otros artículos. De hecho, no es posible diferenciar si el plan de obra y el programa de autocontrol son dos documentos diferentes o es uno solo. Parece que cada administración pública o gremio en la construcción ha querido redefinir los conceptos sobre la calidad de forma particular. Curioso es el nombre de Plan de Aseguramiento de la Calidad (P.A.C.) de la Dirección General de Carreteras (1995).

El Artículo 17 sobre criterios generales de la calidad de las estructuras indica que el “sistema de aseguramiento de la calidad aplicado al proyecto en sí, se describirá en el denominado procedimiento de autocontrol del constructor“. El Artículo 22.1 sobre control de la ejecución mediante comprobación del control de producción del constructor determina que “el programa de autocontrol contemplará las particularidades concretas de la obra, relativas a medios, procesos y actividades y se desarrollará el seguimiento de la ejecución de manera que permita a la dirección facultativa comprobar la conformidad con las especificaciones del proyecto y lo establecido en el Código. Para ello, los resultados de todas las comprobaciones realizadas serán documentados por el constructor, en los registros de autocontrol“. También añade lo siguiente: “en función del nivel de control de la ejecución, el constructor definirá un sistema de gestión de los acopios suficiente para conseguir la trazabilidad requerida de los productos y elementos que se colocan en la obra“. Además, dicho programa de autocontrol del constructor deberá ser aprobado por la dirección facultativa antes del inicio de las obras. Es decir, que lo que internacionalmente se conoce como “Plan de Calidad” se llama en el Código Estructural “Procedimiento de autocontrol“.

Por tanto, ya que no es posible diferenciar el plan de obra (cronograma) y el programa (procedimiento) de autocontrol del constructor como dos documentos separados, nos referiremos a ellos como plan de calidad de obra, elaborado por el constructor y aprobado por la dirección facultativa.

Figura 2. El control de la calidad de la obra según el Código Estructural. Elaboración propia.

Para la redacción del plan de calidad de obra se debe tener en cuenta el Plan de Control, que es un documento del proyecto. Aunque resulta implícito, es evidente que este plan de control del proyecto debe ser coherente con el resto de documentos de dicho proyecto, y en particular, con el Pliego de Prescripciones Técnicas Particulares. Es en el proyecto donde se deben recoger las condiciones del control de recepción de los materiales, las de ejecución de las unidades de obra y las condiciones de aceptación y rechazo. De esta forma, el constructor puede desarrollar dentro de su plan de calidad un Programa de Puntos Críticos de Inspección (PPI) donde se determinan los puntos de parada donde la dirección facultativa realiza el control exterior en la fecha prevista para que no se produzcan retrasos. Es por eso que también se llama cronograma al plan de obra del constructor. El Artículo 22.1 deja al constructor de documentar todas las comprobaciones realizadas en los llamados “registros de autocontrol“, que, evidentemente, se asocian de forma implícita a los PPI.

Sin embargo, el Código Estructural, para liar un poco más este tema, asocia el PPI al llamado “Programa de Control“. El objetivo es que el PPI englobe no solo el autocontrol del constructor sino que aparezcan todos los agentes implicados. Y si fuera poca la confusión, en el Artículo 19 nos dice que en el caso de obras de puentes de carretera, el programa de control puede estar incluido en el llamado “esquema director de la calidad“.

La única forma de entender este galimatías es dar una interpretación simple a lo que el Código Estructural dice. Digamos que el plan de calidad de una obra es un documento que redacta el constructor para adaptar su sistema de gestión de la calidad a lo recogido por el proyecto. Dicho documento recoge las condiciones aceptación de materiales y unidades de obra, para lo cual incluye un PPI asociado al cronograma de la obra para evitar interrupciones y el sistema de gestión de los acopios. Cuando la dirección facultativa aprueba dicho documento, entonces cambia de nombre y se llama, a partir de ese momento, Programa de Control que incluye, como hemos visto, el PPI. Como podéis ver he tenido que simplificar bajo el nombre “plan de calidad de una obra” al “plan de obra (cronograma) y el programa (procedimiento) de autocontrol” del constructor. No solo es simple, sino que utiliza la nomenclatura internacional en el ámbito de la calidad. En la Figura 3 figura la pirámide documental de un sistema de gestión de la calidad de una empresa y las definiciones particulares que emplea el Código Estructural.

Figura 3. Equivalencia entre la nomenclatura internacional sobre calidad y la empleada por el Código Estructural. Elaboración propia.

García Valcarce et al. (2004) indican que un plan de calidad de obra debería incluir las formas de trabajar, los recursos y la secuencia de actividades que tienen que realizarse. Por lo tanto, debería recoger lo siguiente:

  • Datos generales de la obra (propiedad, proyectista, dirección facultativa, contrato, etc.)
  • Documentación para la ejecución
  • Documentación del proyecto
  • Organigramas nominales de producción y calidad
  • Partes de obra subcontratadas
  • Procedimientos de ejecución
  • Medios de trabajo necesarios, propios o ajenos
  • Organización y funcionamiento del control interno (PPI y fichas de autocontrol)
  • Registros de todas las inspecciones y controles
  • No conformidades detectadas y acciones correctivas aplicadas

El resultado de aplicar el plan de calidad es una serie de documentos que sirven para demostrar la gestión realizada. A modo de ejemplo, se podrían citar los siguientes (García Valcarce et al., 2004): acta de replanteo, certificado final de obra, informes del control de calidad realizado, certificados de calidad de los materiales, resultados de los ensayos de los materiales, certificados parciales del control sobre la calidad de la ejecución, planos definitivos de lo realmente ejecutado, instrucciones de uso y mantenimiento.

Os he grabado un vídeo explicativo que espero resulte de interés.

Os dejo algún vídeo explicativo genérico sobre el plan de calidad de una obra.

Referencias:

DIRECCIÓN GENERAL DE CARRETERAS (1995). Libro de la calidad. Ministerio de Obras Públicas, Transportes y Medio Ambiente, Madrid, 132 pp.

GARCÍA VALCARCE, A.; SÁNCHEZ-OSTIZ, A.; GONZÁLEZ, P.; CONRADI, E.; LÓPEZ, J.A. (2004). Manual de dirección y organización de obras. Editorial Dossat 2000, Madrid, 362 pp.

YEPES, V. (2001). Garantía de calidad en la construcción. Tomo 1. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-660. Depósito Legal: V-3150-2001.

YEPES, V. (2001). Garantía de calidad en la construcción. Tomo 2Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-961. Depósito Legal: V-3151-2001.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Control de la conformidad de los procesos de ejecución en el Código Estructural

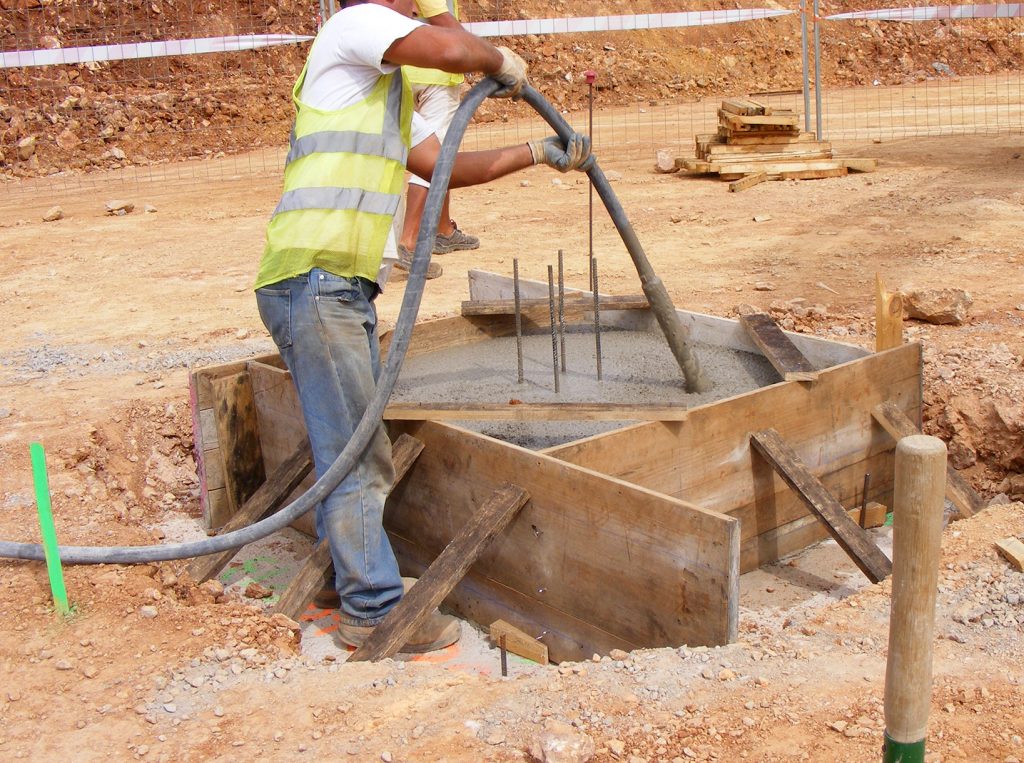

Figura 1. Fotografía: Esther Valiente

Los procesos realizados durante la construcción de una estructura se someten a un estricto control, tanto en el actual Código Estructural, como en la anterior Instrucción de Hormigón Estructural EHE-08. El Artículo 22 del Código es el que trata del control de la conformidad de los procesos de ejecución, mientras que en la EHE-08 lo hacía el Artículo 79.4. Sin embargo, existen novedades en el contenido y alcance, así como algunas incongruencias de las que hablaremos a continuación .

Aparte del cambio de nombre en el artículo (se añade la palabra “control”), lo más destacable en la actual redacción del Código es la inclusión de dos subapartados nuevos que son la programación y los niveles de control de ejecución. Estos añadidos se suman a los dos anteriores: control de la ejecución mediante comprobación del control de producción del constructor y control de la ejecución mediante inspección de los procesos. Con todo, incluso estos dos apartados han sido objeto de cambios. Vamos a analizarlos a continuación.

En la descripción del Artículo 22 se ha añadido un primer párrafo donde se explicita que el control de la ejecución de las estructuras, a través de sus procesos constructivos, es obligatorio. Es la dirección facultativa la que se responsabiliza de su conformidad con el proyecto y con lo indicado en el propio Código. Tal y como se ha comentado en alguna entrada anterior del blog,  este énfasis implica una elevada responsabilidad en la calidad del proyecto. Cualquier errata u omisión, o bien una modificación posterior en obra, son aspectos que no vendrían recogidos en el proyecto original.

Se ha incluido de forma expresa que una entidad de control podrá ser el medio por el cual la dirección facultativa controlaría la ejecución de la estructura, en el caso de que no lo hiciera directamente. No obstante, la responsabilidad última sigue siendo de la dirección facultativa.

  • Lo que antes era el plan de autocontrol del constructor, ahora se desdobla en dos documentos del constructor: el plan de obra (también llamado “cronograma” en el Artículo 19 del Código Estructural) y el programa de autocontrol. Hubiera sido deseable que los términos utilizados en los distintos artículos fuesen consistentes entre sí. Por ejemplo, el Artículo 19 se refiere al “procedimiento de autocontrol” (Figura 2), mientras que en el Artículo 22 se llama “programa de autocontrol”. Recordemos que el programa de control que tiene que aprobar la dirección facultativa se basa en el plan de control del proyecto y en el plan de obra y procedimiento de autocontrol del constructor. En una entrada anterior del blog se explicaron estos conceptos y a él me remito.
Figura 2. Nomenclatura seguida en el Artículo 19 del Código Estructural. Elaboración propia.
  • También se puntualiza en el Artículo 22.1 relativo al control de producción del constructor lo que se entiende como programa de autocontrol. Se trata de contemplar las particularidades concretas de la obra atendiendo a los medios, procesos y actividades. Además, la responsabilidad de registrar las comprobaciones recaen en el constructor, en los llamados registros de autocontrol.
  • Otra novedad a comentar es el papel de la dirección facultativa en la inspección de los procesos. Se ha añadido en el Artículo 22.2 que la dirección facultativa actúa en representación de la propiedad y tiene la obligación de efectuar el control de la ejecución y comprobar los registros de autocontrol del constructor. Asimismo, se incluye un párrafo donde se posibilita a la dirección facultativa de eximir de la realización de inspecciones externas aquellos procesos de ejecución que posean un distintivo de calidad oficialmente reconocido. Es evidente que el legislador resalta en numerosas ocasiones a lo largo del Código Estructural que la dirección facultativa no actúa en interés propio, sino representando a la propiedad. Además, se explicitan responsabilidades que, si bien parecían obvias, no quedaban reflejadas expresamente en la redacción de estos artículos.
  • Se ha incluido como novedad el Artículo 22.3 sobre programación del control de la ejecución. A pesar del nombre del artículo, realmente trata de la programación del autocontrol de la ejecución del constructor. Aquí se incluyen los niveles de control y clases de ejecución, los lotes de ejecución, las unidades de inspección y las frecuencias de comprobación. Como crítica a la redacción de este artículo cabe mencionar la confusión en los términos: “programación del control” y “programación del autocontrol” de este artículo 22.3 se confunden con el “programa de control” y el “procedimiento de autocontrol” descritos en el referido Artículo 19 (Figura 2).
  • Por último, otra novedad es el Artículo 22.4 sobre los niveles de control de la ejecución. Se contemplan dos niveles de control, a nivel normal y a nivel intenso, ambos descritos en el Artículo 14 del Código. Además, se exige que en el nivel intenso, el constructor debe estar certificado conforme a la norma UNE-EN ISO 9001 para el alcance de las actividades de ejecución requeridas.

Como resumen de todo lo anterior, cabe criticar la redacción de algunos de los conceptos clave que se manejan en el Código. Si bien este tipo de normativa deriva de otras anteriores, también es cierto que parece claro que son varios los redactores de los artículos del Código, con inconsistencias que deberían corregirse en este tipo de documento. Para aclarar los conceptos a los lectores diremos que “cronograma” equivale a “plan de obra” y que “procedimiento de autocontrol” es lo mismo que “programa de autocontrol”. Además, en la Figura 3 hemos puesto los conceptos que se manejan en el Código y los responsables de cada uno de ellos. En fin, que hace falta una guía para entender la combinación de palabras que se pueden ver en el texto de la norma.

Figura 3. Combinación de conceptos manejados en el Código Estructural y los responsables de cada uno de ellos. Elaboración propia.

Para aclarar al lector les diría lo siguiente: en el caso de un control de nivel intenso de la ejecución, la empresa constructora debe estar certificada con la norma ISO 9001. Ello implica que, para cada una de las estructuras que realice, debe disponer de un procedimiento de autocontrol conforme a esta norma. Si la constructora no dispone de este certificado de gestión de la calidad, el Código Estructural también le obliga a redactar un procedimiento de autocontrol. Por tanto, la conclusión parece evidente: sea cual sea el nivel de control de la ejecución de una estructura, el Código empuja a las empresas constructoras a tener certificado su sistema de gestión de la calidad.

Os he grabado un vídeo explicativo sobre este asunto. Espero que os sea de interés.

Os dejo a continuación la transcripción del artículo 22 del Código Estructural para su consulta.

Artículo 22. Control de la conformidad de los procesos de ejecución.

El control de la ejecución, establecido como preceptivo por este Código, tiene por objeto comprobar que los procesos realizados durante la construcción de la estructura, se organizan y desarrollan de forma que la dirección facultativa pueda asumir su conformidad respecto al proyecto, de acuerdo con lo indicado en este Código.

Durante la construcción de la estructura, la dirección facultativa controlará la ejecución de cada parte de la misma, bien directamente o a través de una entidad de control, verificando su replanteo, los productos que se utilicen y la correcta ejecución y disposición de los elementos constructivos. Efectuará cualquier comprobación adicional que estime necesaria para comprobar la conformidad con lo indicado en el proyecto, la reglamentación aplicable y las órdenes de la propia dirección facultativa. Comprobará que se han adoptado las medidas necesarias para asegurar la compatibilidad entre los diferentes productos, elementos y sistemas constructivos.

El control de la ejecución comprenderá:

a) la comprobación del control de producción del constructor, y
b) la realización de inspecciones de los procesos durante la ejecución.

22.1 Control de la ejecución mediante comprobación del control de producción del constructor.

El constructor tiene la obligación de definir y desarrollar un sistema de seguimiento, que permita comprobar la conformidad de la ejecución. Para ello, elaborará el plan de obra y el programa de autocontrol de la ejecución de la estructura, desarrollando el plan de control definido en el proyecto.

El programa de autocontrol contemplará las particularidades concretas de la obra, relativas a medios, procesos y actividades y se desarrollará el seguimiento de la ejecución de manera que permita a la dirección facultativa comprobar la conformidad con las especificaciones del proyecto y lo establecido en el Código. Para ello, los resultados de todas las comprobaciones realizadas serán documentados por el constructor, en los registros de autocontrol.

El programa de autocontrol deberá ser aprobado por la dirección facultativa antes del inicio de los trabajos.

Los resultados de todas las comprobaciones realizadas en el autocontrol deberán registrarse en un soporte, físico o electrónico, que deberá estar a disposición de la dirección facultativa. Cada registro deberá estar firmado por la persona física que haya sido designada por el constructor para el autocontrol de cada actividad.

Durante la obra, el constructor deberá mantener a disposición de la dirección facultativa un registro permanentemente actualizado, donde se reflejen las designaciones de las personas responsables de efectuar en cada momento el autocontrol relativo a cada proceso de ejecución. Una vez finalizada la obra, dicho registro se incorporará a la documentación final de la misma.

Además, en función del nivel de control de la ejecución, el constructor definirá un sistema de gestión de los acopios suficiente para conseguir la trazabilidad requerida de los productos y elementos que se colocan en la obra.

22.2 Control de la ejecución mediante inspección de los procesos.

La dirección facultativa, en representación de la propiedad, tiene la obligación de efectuar el control de la ejecución, comprobando los registros del autocontrol del constructor y efectuando las inspecciones puntuales de los procesos de ejecución que sean necesarios, según lo especificado en proyecto, lo establecido por este Código o lo ordenado por la propia dirección facultativa. Para ello, la dirección facultativa podrá contar con la asistencia técnica de una entidad de control de calidad, de acuerdo con el apartado 17.2.2.

En su caso, la dirección facultativa podrá eximir de la realización de las inspecciones externas para aquellos procesos de la ejecución de la estructura que se encuentren en posesión de un distintivo de calidad oficialmente reconocido.

22.3 Programación del control de ejecución.

La programación del autocontrol de la ejecución identificará, entre otros aspectos, los siguientes:

– niveles de control y clases de ejecución
– lotes de ejecución,
– unidades de inspección,
– frecuencias de comprobación.

22.4 Niveles de control de la ejecución.

A los efectos de este Código, se contemplan dos niveles de control:

a) Control de ejecución a nivel normal (conforme al Artículo 14)
b) Control de ejecución a nivel intenso (conforme al Artículo 14)

Cuando se realice un control de ejecución a nivel intenso el constructor deberá estar en posesión de un sistema de la calidad certificado conforme a la UNE-EN ISO 9001, obtenido de una entidad certificada confirme a la UNE-EN ISO/IEC 17021 para el alcance de las actividades de ejecución requeridas.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El plan y el programa de control de calidad en el Código Estructural

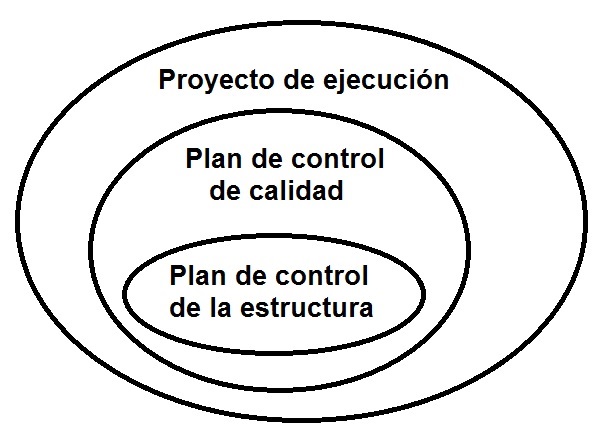

Figura 1. Relación entre el proyecto de ejecución, el plan de control de calidad y el plan de control de la estructura. Elaboración propia.

El Código Estructural establece algunas diferencias en su redacción respecto a la anterior Instrucción de Hormigón Estructural EHE-08 cuando se refiere al plan y programa de control que conviene analizar. El artículo 19 recoge este aspecto en el actual Código, mientras que en la EHE-08 lo era en el artículo 79.1.

Lo más llamativo es la diferenciación entre el plan de control de calidad y el plan de control de la estructura en el proyecto de ejecución, la aparición de los términos “cronograma” y “procedimiento de autocontrol”, así como la asignación explícita de responsabilidad al encargado de la toma de muestras y la descripción del procedimiento para la toma de estas muestras.

Para alguien no acostumbrado a la jerga utilizada en este tipo de normativa, palabras como “plan”, “programa”, “procedimiento” o similares, empiezan a combinarse entre ellas y a dar significados diferentes. Por eso conviene de vez en cuando aclarar las ideas con esquemas o dibujos (ver Figuras 1 y 2).

Pero veamos con detalle estas novedades. Aunque algunos cambios son sutiles, tienen cierta importancia conceptual.

  • En la Figura 1 se visualiza cómo el plan de control de la estructura es una parte del plan de control de calidad contemplado en el proyecto de ejecución. En el anterior artículo 79.1 de la EHE-08 no había distinción entre el plan de control de calidad y el plan de control de la estructura.
  • Otra de las novedades es el “cronograma“, que aparece como sinónimo de plan de obra del constructor. Con esta matización se ponen plazos a lo planificado por el constructor, lo cual no es cuestión menor.
  • También aparece el “procedimiento de autocontrol” como algo que se considera inherente al sistema de gestión de calidad que se supone al constructor.
  • Se deja caer sobre el encargado de las tomas de muestras la responsabilidad de las mismas hasta su traslado a laboratorio. Además, se describe el contenido del procedimiento de la toma de las muestras, que pasa por la lotificación según el plan de ensayos, la realización de probetas acorde con la normativa contemplada en el Código y la conservación de las muestras.
  • La última novedad detectada hace referencia al propio programa de control, que puede ser un documento independiente o bien ser parte de otro. Un ejemplo es el esquema director de la calidad en el caso de puentes de carretera.

Es importante resaltar que la estimación económica del control de calidad, que debe contener el plan de control, debe figurar como una partida independiente del presupuesto del proyecto. El motivo es que el promotor va a retribuir directamente esta partida, nunca la empresa constructora.

En la Figura 2 quedan claras las fuentes de información del programa de control, que no son otras que el plan de control del proyecto, el cronograma o plan de obra del constructor y su procedimiento de autocontrol. Este programa de control deberá ser aprobado por la dirección facultativa antes de iniciar la obra.

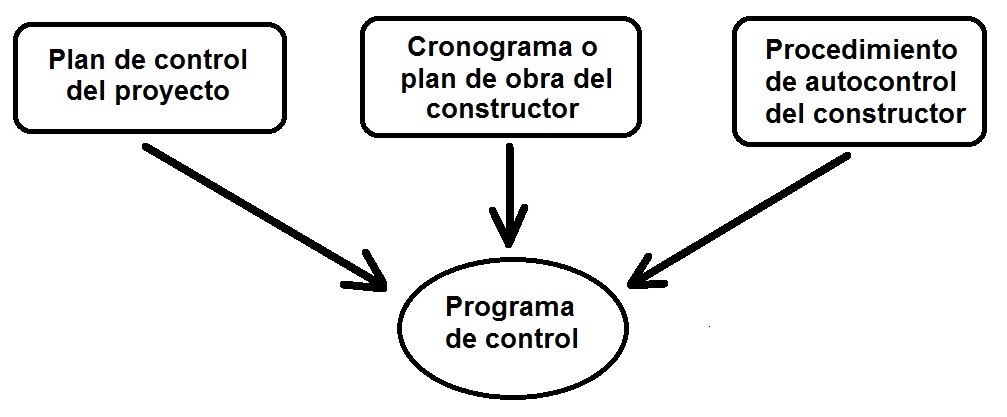

Figura 2. Fuentes para elaborar el programa de control que debe aprobar la dirección facultativa. Elaboración propia.

En el campo de la edificación (Art. 13 de la Ley 38/1999, de Ordenación de la Edificación), el director de la ejecución asume la dirección de la ejecución material de la obra y el control cualitativo y cuantitativo de la construcción y la calidad de lo edificado.

Figura 3. Contenido mínimo de un plan de control

El plan de control pasa a ser uno de los puntos clave en la gestión de la calidad de las estructuras. Forma parte del proyecto de ejecución, debiendo el proyectista incluirlo como un anexo al mismo. Cualquier ensayo o comprobación diferente a los contemplados en el Código Estructural, se efectuará según lo establecido en el programa de control o en el correspondiente pliego de prescripciones técnicas o de acuerdo con las indicaciones de la dirección facultativa. En la Figura 3 se detalla el contenido mínimo que debe tener un plan de control.

En su artículo 63.1 se indica que, en el programa de control, contemplará una división de la obra en lotes de ejecución, coherentes con el desarrollo previsto en el plan de obra. Asimismo, cada lote de ejecución identificará cada uno de los procesos de ejecución que deben llevarse a cabo en función del tipo de elemento y sus características (artículo 63.2). De este modo, para cada lote de ejecución y para cada uno de los procesos, el programa de control definirá las unidades de inspección.

Os dejo a continuación la transcripción del artículo 19 del Código Estructural para su consulta.

Artículo 19. Plan y programa de control.

En el plan de control de calidad del proyecto de ejecución de una obra se incluirá el plan de control de la estructura, indicando las comprobaciones y ensayos que se consideren oportunos. Así mismo se deberá valorar el coste total del control de calidad de la estructura.

Antes de iniciar las actividades de control en la obra, la dirección facultativa aprobará un programa de control, preparado de acuerdo con el plan de control definido en el proyecto, y que tenga en cuenta el cronograma o plan de obra del constructor y su procedimiento de autocontrol. El programa de control contemplará, al menos, los siguientes aspectos:

a) la identificación de productos y procesos objeto de control, definiendo los correspondientes lotes de control y unidades de inspección, describiendo para cada caso las comprobaciones a realizar y los criterios a seguir en el caso de no conformidad;
b) la previsión de medios materiales y humanos destinados al control con identificación, en su caso, de las actividades a subcontratar;
c) la programación del control, en función del procedimiento de autocontrol del constructor y del cronograma de obra previsto para la ejecución por el mismo;
d) la designación del responsable encargado de la toma de muestras, así como el procedimiento para la toma de estas muestras: lotificación según plan de ensayos, realización de probetas según normativa contemplada en este Código, conservación de las muestras (en obra hasta su traslado a laboratorio); y
e) el sistema de documentación del control que se empleará durante la obra.

Dicho programa de control podrá constituir un documento independiente o estar incluido en otro documento (por ejemplo, en el esquema director de la calidad, en el caso de obras de puentes de carretera).

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Preguntas básicas sobre el control de las estructuras de hormigón

El Capítulo 14 de la Instrucción de Hormigón Estructural EHE-08 recoge las bases generales del control de las estructuras de hormigón. Estas bases se desarrollan con mayor profundidad en los siguientes capítulos relacionados con el control de calidad del proyecto, el control de la conformidad de los productos y el control de la ejecución. A continuación se responden a ciertas preguntas que suelen hacerse respecto a este tema. El post trata de aclarar ciertos conceptos y términos que, en numerosas ocasiones, resultan confusos o poco claros. Espero que os sean de interés.

CUESTIÓN 1. ¿Qué tipo de controles debe realizar la Dirección Facultativa durante la ejecución de una estructura de hormigón armado?

El artículo 78 de la EHE-08 indica la realización de los siguientes controles:

  • Control de la conformidad de los productos que se suministren a la obra, de acuerdo con el Capítulo XVI
  • Control de ejecución de la estructura, de acuerdo con el artículo 92
  • Control de la estructura terminada, de acuerdo con el artículo 100



CUESTIÓN 2. ¿Cómo se debe considerar dentro de un proyecto el coste del control de recepción?

El artículo 78 de la EHE-08 indica que, siempre que la legislación aplicable lo permita, el coste del control de recepción incluido en el proyecto deberá considerarse de forma independiente en el presupuesto de la obra. Esta consideración, tal y como se explica en los comentarios de la EHE-08, se realiza con el objeto de procurar la independencia necesaria para que el control sea eficaz, es decir, se aconseja especialmente que la Propiedad contrate y abone directamente cualquier actividad de control, evitando así que dicho abono se efectúe a través de la actividad controlada (Autor del Proyecto o Constructor).

CUESTIÓN 3. A los efectos de las actividades de control contempladas por la EHE-08, ¿Qué diferencias existe entre los siguientes conceptos: partida, remesa y acopio?

El artículo 78.1 define los conceptos de partida, remesa y acopio a los efectos de las actividades de control contempladas por la EHE-08:

Partida: cantidad de producto de la misma designación y procedencia contenido en una misma unidad de transporte (contenedor, cuba, camión, etc.) y que se recibe en la obra o en el lugar destinado para su recepción. En el caso del hormigón, las partidas suelen identificarse con las unidades de producto o amasadas.

Remesa: conjunto de productos de la misma procedencia, identificados individualmente, contenidos en una misma unidad de transporte (contenedor, camión, etc.) y que se reciben en el lugar donde se efectúa la recepción.

Acopio: cantidad de material o producto, procedente de una o varias partidas o remesas, que se almacena conjuntamente tras su entrada en la obra, hasta su utilización definitiva.

CUESTIÓN 4. A los efectos de las actividades de control contempladas por la EHE-08, ¿Qué diferencias existe entre los siguientes conceptos: lote de material o producto, lote de ejecución y unidad de inspección?

El artículo 78.1 define los conceptos de lote de material o producto, lote de ejecución y unidad de inspección a los efectos de las actividades de control contempladas por la EHE-08:

Lote de material o producto: cantidad de material o producto que se somete a recepción en su conjunto.

Lote de ejecución: parte de la obra, cuya ejecución se somete a aceptación en su conjunto.

Unidad de inspección: conjunto de las actividades, correspondientes a un mismo proceso de ejecución, que es sometido a control para la recepción de un lote de ejecución.

CUESTIÓN 5. ¿Qué obligaciones tiene la Dirección Facultativa respecto al control según la EHE-08?

El artículo 78.2.1 indica que la Dirección Facultativa, en uso de sus atribuciones y actuando en nombre de la Propiedad, tendrá las siguientes obligaciones respecto al control:

  1. Aprobar un programa de control de calidad para la obra, que desarrolle el plan de control incluido en el proyecto, y
  2. Velar por el desarrollo y validar las actividades de control en los siguientes casos:
    1. Control de recepción de los productos que se coloquen en la obra,
    2. Control de la ejecución, y

En su caso, control de recepción de otros productos que lleguen a la obra para ser transformados en las instalaciones propias de la misma.



CUESTIÓN 6. ¿Qué implica que los laboratorios y entidades de control de calidad deban ser independientes respecto al resto de los agentes involucrados en la obra? ¿Cómo lo demuestran?

La independencia a la que se refiere el artículo 78.2.2 de la EHE-08 implica que los laboratorios y entidades de control deben poder demostrar que no existen relaciones empresariales con el resto de los agentes involucrados en la estructura de hormigón (Autor del Proyecto, Constructor, Suministrador de los productos, etc.). Esta independencia no es exigible en el caso de que estas entidades pertenezcan a la Propiedad. Para ello, previamente al inicio de las obras, estas entidades deberán entregar a la Propiedad una declaración, firmada por persona física, que avale la referida independencia y que deberá ser incorporada por la Dirección Facultativa a la documentación final de la obra.

CUESTIÓN 7. A efectos de la EHE-08, ¿qué diferencia existe entre un laboratorio de control y una entidad de control de la calidad?

Los laboratorios de control realizan los ensayos necesarios para comprobar la conformidad de los productos a su recepción en la obra. En cambio las entidades de control de la calidad realizan la asistencia técnica del control de recepción de los productos, el control de ejecución y, en su caso, el control de proyecto.

CUESTIÓN 8. ¿Qué es el “Plan de Control” necesario para cualquier proyecto de ejecución de una estructura de hormigón?

Según el artículo 79.1 de la EHE-08, el Plan de Control es un anejo de la memoria del proyecto donde se defina la estructura de hormigón que sirve para identificar cualquier comprobación que pudiera derivarse del mismo, así como la valoración del coste total del control, que se reflejará como un capítulo independiente en el presupuesto del proyecto.

CUESTIÓN 9. ¿Qué es el “Programa de Control” de una estructura de hormigón y qué tiene que contemplar?

El artículo 79.1 de la EHE-08 establece que, de forma previa al inicio de las actividades de control en la obra, la Dirección Facultativa debe aprobar un Programa de Control, que es un documento preparado de acuerdo con el Plan de Obra del Constructor y con el Plan de Control definido en el proyecto. Deberá contemplar, al menos, los siguientes aspectos:

  1. La identificación de productos y procesos objeto de control, definiendo los correspondientes lotes de control y unidades de inspección, describen para cada caso las comprobaciones a realizar y los criterios a seguir en el caso de no conformidad;
  2. La previsión de medios materiales y humanos destinados al control con identificación, en su caso, de las actividades a subcontratar;
  3. La programación del control, en función del procedimiento de autocontrol del Constructor y el plan de obra previsto para la ejecución por el mismo;
  4. La designación de la persona encargada de las tomas de muestras, en su caso; y
  5. El sistema de documentación del control que se empelará durante la obra.

CUESTIÓN 10. ¿Qué es el control del proyecto de una estructura de hormigón y quién lo puede realizar?

Según el artículo 79.2 de la EHE-08, el control del proyecto tiene como objeto comprobar su conformidad de acuerdo con dicha instrucción y con el resto de la reglamentación que le fuera aplicable. Según el artículo 82.1, el control del proyecto trata de comprobar:

  • Que las obras a las que se refiere el proyecto están suficientemente definidas para su ejecución; y
  • Que se cumplen las exigencias relativas a la seguridad, funcionalidad, durabilidad y protección del medio ambiente establecidas por la EHE-08, así como las establecidas por la reglamentación vigente que le sean aplicables.

La Propiedad puede decidir realizar un control de proyecto a cargo de una entidad de control de calidad. Se recomienda que se realice dicho control en todo tipo de obras, pero especialmente en aquellas de importancia especial por la incidencia económica o social que pudiese derivarse de un fallo estructural, de una prematura puesta fuera de servicio o de un grave impacto medioambiental. Sin embargo, el Autor del Proyecto no pierde sus atribuciones y responsabilidades por el hecho de que la propiedad realice el control de dicho proyecto.

CUESTIÓN 11. ¿Qué es el control de recepción de los productos?, ¿qué ocurre cuando el producto dispone del marcado CE según la Directiva 89/106/CEE?, ¿qué control hay que hacer cuando no existe el marcado CE?

El control de recepción tiene como objeto, según el artículo 79.3 de la EHE-08, comprobar que las características técnicas de los productos cumplen lo exigido en el proyecto. Si los productos disponen del marcado CE, puede comprobarse su conformidad mediante la verificación de que los valores declarados en los documentos que acompañan al citado marcado CE permiten deducir el cumplimiento de las especificaciones indicadas en el proyecto, y en su defecto, en la EHE-08. En otros casos, el control de recepción de los productos comprenderá:

  1. El control de la documentación de los suministros que llegan a la obra,
  2. En su caso, el control mediante distintivos de calidad,
  3. En su caso, el control mediante ensayos.

CUESTIÓN 12. ¿Qué sistemas de seguimiento debe definir y desarrollar el Constructor para controlar la producción en la ejecución de una estructura de hormigón?

El Constructor, de acuerdo con el artículo 79.4.1 tiene la obligación de definir y desarrollar un plan de autocontrol y un sistema de gestión de los acopios (cuando el proyecto establezca un nivel de control ejecución intenso), que sea suficiente para conseguir la trazabilidad requerida de los productos y elementos que se colocan en la obra.

CUESTIÓN 13. ¿Qué debe incluir el Plan de Autocontrol del Constructor?, ¿qué se debe hacer con los resultados de las comprobaciones del autocontrol?

Según el artículo 79.4.1, el plan de autocontrol deberá incluir todas las actividades y procesos de la obra, así como incorporar el programa previsto para su ejecución, contemplando las particularidades de la misma. Los resultados de todas las comprobaciones realizadas en el autocontrol deberán registrarse en un soporte, físico o electrónico, que deberá estar a disposición de la Dirección Facultativa. Cada registro deberá estar firmado por la persona física que haya sido designada por el Constructor para el autocontrol de cada actividad. Para ello debe haber un registro actualizado de las personas responsables de efectuar en cada momento el autocontrol relativo a cada proceso de ejecución. Dicho registro se incorporará a la documentación final de la obra.

CUESTIÓN 14. ¿Cuándo se debe realizar una trazabilidad de los productos?, ¿cuándo se debe realizar la trazabilidad de los suministradores?, ¿cuándo debe el Constructor introducir un sistema de gestión de los acopios?

El artículo 80 de la EHE-08 indica que la trazabilidad entre los productos que se colocan en la obra con carácter permanente (hormigón, armaduras o elementos prefabricados) y cualquier otro producto que se haya empleado para la elaboración de la estructura se debe realizar siempre para garantizar la conformidad de la estructura. Cuando el proyecto establezca un control de ejecución intenso para la estructura, la conformidad debe ampliarse a la trazabilidad de los suministradores y de las partidas o remesas de los productos con cada elemento estructural ejecutado en la obra. En este caso, y a fin de lograr esta trazabilidad, el Constructor deberá introducir en el ámbito de su actividad un sistema de gestión de los acopios, preferiblemente mediante procedimientos electrónicos.
