Muro de fábrica

Figura 1. Muro de mampostería. Fuente: http://www.generadordeprecios.info/

Los muros de fábrica están constituidos por piedras naturales, ladrillos o bloques de hormigón, que se construyen de forma manual.

Se denominan muros de sillería aquellos formados por piedras labradas finamente, de forma que las piedras se sostienen mutuamente por yuxtaposición, asentándose sobre otras mediante mortero.

Los muros de mampostería están formados por piedras sin labrar o labradas toscamente, que se colocan en dos paramentos, realizándose posteriormente su relleno (Figuras 1 y 2). La forma en la que se disponen las piezas se denomina aparejo. Los mampuestos pueden unirse mediante una argamasa o mortero o bien sin ella, en los llamados muros secos.

Figura 2. Arquitectura popular. Muro de mampostería de granito, La Torre (Ávila). Fuente: https://commons.wikimedia.org/wiki/File:Mamposter%C3%ADa_1.JPG

Os dejo a continuación un vídeo corto sobre cómo se construye un muro de piedra.

Aquí os dejo cómo se hace un muro de piedra en Los Pedroches. Destaca este oficio que se pierde en el tiempo.

Hay intentos de industrialización de este tipo de muros, pero no acaban de generalizarse. Os dejo un artículo al respecto, pero en este caso, restringido a la técnica del tapial.

Descargar (PDF, 2.44MB)

Referencias:

VON MAG, A.; RAUCH, M. (2011). Paredes de tapial y su industrialización (encofrados y sistemas de compactación). Informes de la Construcción, 63:523, 35-40.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Perforación rotativa por corte

Figura 1. Secuencia de corte

La perforación rotativa por corte tuvo su máximo desarrollo en la década de los 40 en las minas de carbón americanas. Hoy día su uso se limita a las rocas blandas y de pequeños diámetros, aunque en los trabajos a cielo abierto este sistema entra en competencia con el arranque directo y en los trabajos subterráneos con la perforación rotopercusiva.

Con este sistema, la fuerza de avance trata de mantener en contacto el útil de corte con la roca, de forma que el filo sea el encargado de realizar los sucesivos cortes.

El corte se realiza con bocas que presentan elementos de carburo de tungsteno u otros materiales como los diamantes sintéticos, pudiéndose distinguir varios tipos:

  • Bocas bilabiales o de tenedor, en diámetros de 36 a 50 mm
  • Bocas trialetas o multialetas, en diámetros de 50 a 115 mm
  • Bocas de labios reemplazables, con elementos escariadores y perfil de corte escalonado, en diámetros de 150 a 400 mm
Figura 2. Tipos de bocas para perforación por corte

El ángulo de ataque α del útil de corte varía entre 110º y 140º, siendo más obtuso cuanto más dura sea la roca. El ángulo del labio de corte β varía entre 75º y 80º. El ángulo de corte γ oscila entre -6º y 4º, siendo positivo en rocas blandas y negativo en las duras.

Figura 3. Ángulos característicos de un útil de corte



Figura 4. Trayectoria de un punto de la boca

Existe una relación empírica entre el diámetro de perforación, la velocidad de penetración y el tipo de roca:

donde

Vp = Velocidad de penetración

μ = Coeficiente de fricción de la roca

E = Empuje sobre la boca

Vr = Velocidad de rotación

re = Radio efectivo de la roca

Ev = Energía específica de la roca

Ar = Área de la sección transversal del barreno



Sin embargo, en la práctica existe una desviación importante de los datos, pues el coeficiente de fricción depende del empuje y la velocidad de rotación se limita por el desgaste continuo que se produce en las bocas al aumentar el número de revoluciones.

Figura 5. Relación entre el empuje y la velocidad de penetración

En la práctica, se pueden definir dos campos claros de operatividad de este sistema de perforación rotativa:

  • Aquellas rocas de resistencia a compresión menor a 80 MPa
  • Rocas con contenido en sílice menor al 8%, para evitar un desgaste excesivo

La eliminación del detrito de perforación suele realizarse con un fluido de barrido que puede ser aire, en los trabajos a cielo abierto o agua o aire húmedo en los trabajos de interior. Emplear aire con inyección de agua no sólo facilita la evacuación del detritus y favorece la velocidad de avance, sino que también refrigera las bocas de perforación y disminuye su desgaste. Además, evita el colmatado de la perforación y elimina el polvo. Se necesita aproximadamente de 1000 a 1500 l/min de aire y por cada perforadora unos 250 cm3/min de agua.

En rocas muy blandas (30 a 40 MPa) puede emplearse varillaje helicoidal, de paso mayor cuanto más grande sea la velocidad de penetración, para evacuar el residuo de la perforación.

Figura 6. Varilla helicoidal y bocas de perforación

Os dejo a continuación un vídeo donde explico, en general, la perforación rotativa de rocas. Espero que os complemente la información anterior.

Referencias:

INSTITUTO TECNOLÓGICO Y MINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Ed. IGME. Madrid, 500 pp.

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Es el índice h la mejor forma de medir a un investigador?

Índice h a partir de un gráfico de citas decrecientes para artículos estimados. Wikipedia

En algunos artículos anteriores he comentado las dificultades que se tienen para medir de una forma objetiva, por ejemplo, a las universidades. Resulta una tarea muy compleja, pues la calidad de una institución de este tipo es poliédrica, depende de muchos indicadores y resulta difícil ponderar y comparar resultados para establecer listas ordenadas que reflejen la calidad final.

Lo mismo ocurre con la valoración que se tendría que dar a los profesores universitarios, pues éstos conjugan labores docentes, investigadoras, de gestión y de transferencia tecnológica. El problema es que estas mediciones presentan consecuencias importantes. Por ejemplo, un estudiante puede disponer de una beca para determinada institución en función de su posición en el ranking correspondiente a su área de conocimiento. Del mismo modo, un profesor universitario puede promocionar en su carrera profesional dependiendo de la forma en que se mida su curriculum. Y como siempre, estas medidas pueden ser cuantitativas, pero también cualitativas. Y ahí está el principal problema.

En este artículo me voy a centrar en la medición de la calidad de los investigadores científicos. Esta tarea ya se presupone que va a ser difícil y depende, como no puede ser de otra forma, del área de conocimiento y perfil de cada uno de los investigadores. Voy a centrarme en el índice h propuesto por Jorge Hirsch, de la Universidad de California.  Se trata de medir la calidad de los trabajos realizados por los científicos, en función de la cantidad de citas que han recibido sus artículos científicos. Un científico o investigador tiene índice h si ha publicado h trabajos con al menos h citas cada uno.

Este índice, muy extendido a nivel internacional, presenta debilidades o inconvenientes, sobre todo cuando se trata de evaluar a los investigadores jóvenes. Una forma de paliar este problema es el uso del índice m, también propuesto por Hirsch, que es la relación h/n, donde n es el número de años transcurridos desde la fecha de la primera publicación hasta el momento actual. Sin embargo, no sirve para medir lo mismo que el índice h.

Otras críticas del índice es que éste depende del área de conocimiento. Esto sería fácilmente subsanable si se realizan comparaciones entre científicos del mismo área de conocimiento. De esta forma, el índice h se valora de forma relativa y no absoluta. Para aquellos de vosotros que queráis una discusión a fondo sobre las ventajas e inconvenientes de este indicador, os recomiendo la página https://grupodih.info/, realizada por el Grupo DIH (Grupo para la Difusión del Índice h) en base a la versión ISI Web of Knowledge) que la FECYT ofrece gratuitamente a las universidades españolas. Es evidente que el índice h depende de la base de datos utilizada, por tanto un ranking solo tiene sentido si se usa la misma base de datos para todos los investigadores. En los trabajos realizados por el Grupo DIH, el protocolo “Web of Science Core Collection” (“Colección principal de Web of Science“) y la base de datos “Science Citation Index Expanded (SCI-EXPANDED) –1900-present”. En las áreas de COMPUTER SCIENCE, PSICOLOGY, PSYCHIATRY y BEHAVIORAL SCIENCES, se usa, además, “Social Sciences Citation Index (SSCI)”.

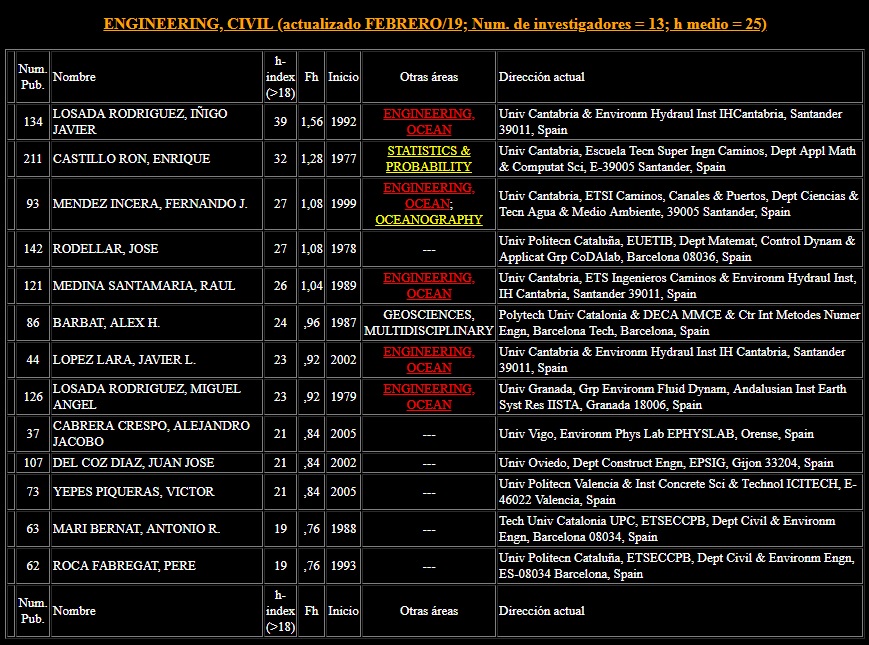

Para poner un ejemplo de cómo se pueden ver los listados de científicos de un área determinada, voy a utilizar la relativa a CIVIL ENGINEERING, que es a la que pertenezco por mis líneas de investigación. En la imagen de abajo se puede ver el listado correspondiente a los investigadores residentes en España de este área de conocimiento. En dicha lista solo aparecen los investigadores con un índice h igual o superior a 19. En este caso, aparecen 13 investigadores, cuyo índice h medio es de 25. En cambio, en otra área como es CONSTRUCTION & BUILDING TECHNOLOGY, el indicador h medio es de 30. De esta forma, se puede calcular un índice relativo Fh, como cociente entre el índice h de este campo respecto a la media de esta lista. De esta forma, se pueden comparar investigadores de distintas áreas de conocimiento (por ejemplo, un investigador con h=21 en CIVIL ENGINEERING, está mejor posicionado de forma relativa en su Fh que otro con h=25 en CONSTRUCTION & BUILDING TECHNOLOGY). Os recomiendo que visitéis la página del Grupo DIH para que veáis todo el estudio y los detalles.

Como siempre, nunca este tipo de indicadores gustan a todos, especialmente a aquellos cuyo perfil no se adapta a lo que se está midiendo. Por ejemplo, un profesor universitario no puede medirse exclusivamente con este índice. Pero igual sí que se pueden establecer criterios de calidad para seleccionar, en ambientes muy competitivos de proyectos de investigación, qué tipo de puntuación se puede dar a la calidad científica de un equipo. Os dejo, por tanto, con la reflexión.

“Whether you like it or not, … the h-index is here to stay”. However, … “it is always a problem to reduce research work to one number. We should be careful using it and should be aware of its limitations.” (Michael Schreiber, citado por Phillip Ball, Nature 448, 16, 2007)







Concesión de la Medalla XXV Años de la Universitat Politècnica de València

Por acuerdo del Consejo de Gobierno de fecha 20 de diciembre de 2018, me han concedido la MEDALLA XXV AÑOS DE LA UNIVERSITAT POLITÈCNICA DE VALÈNCIA. Dicha Medalla se entregó por parte del Rector el 20 de febrero de 2019, en el Paraninfo de la Universidad.

Para mí ha sido un orgullo y un honor recibir esta distinción. Es por ello que he reservado uno de los post de mi blog para realizar públicamente mi agradecimiento. Muchas gracias.

















El valor social que aporta la ingeniería civil

Entre los buenos momentos de la inauguración de la XXV Semana de la Ingeniería Civil y el Medio Ambiente 2019 #SICMA ayer estuvo la proyección, durante la presentación realizada por el Vicerrector de alumnado, cultura y deportes, José Luis Cueto, de este vídeo que nos dejó sin palabras: “He construido un puente”.

Se trata de una escena de la película Margin Call, en la que un responsable, entre otros, de la gran caída del sistema financiero mundial, un broker, tras ser despedido se plantea lo absurdo del trabajo que ha estado realizando, comparándolo con un trabajo anterior, de ingeniero con el que en lugar de hundir en la miseria a las personas, las ayudó a ahorrar tiempo en sus vidas.

Creo que vale la pena ver estos casi dos minutos impagables.







Ejecución de un anclaje

Figura 1. Perforación para anclaje en muro de micropilotes. Imagen: V. Yepes

En un artículo anterior se repasó el concepto y la clasificación de los anclajes. A continuación, se van a comentar brevemente los aspectos más relevantes de la ejecución de un anclaje.

Para ejecutar un anclaje, se introduce la armadura en una perforación previamente realizada en el terreno, quedando ambas unidas con la lechada de cemento que se inyecta a continuación. Las operaciones son las siguientes:

  1. Perforación.
  2. Colocación del cable o bulón y ejecución del bulbo de anclaje para su fijación en el fondo de la perforación.
  3. Tensado del cable, en su caso.
  4. Inyección de la lechada y cierre de la cabeza del anclaje.

La perforación, que normalmente se realiza a rotación o rotopercusión, tiene un diámetro de entre 68 y 200 mm para barras de 25 mm, y de más de 200 mm para anclajes más complejos. En cuanto al resto de sus componentes, los anclajes pueden ser diferentes en función de la resistencia del propio anclaje y del terreno. La figura 1 muestra la perforación de una viga riostra sobre un muro de micropilotes para realizar un anclaje al terreno. Las Figuras 2 y 3 muestran detalles de la maquinaria empleada para realizar las perforaciones de los anclajes.

Figura 2. Maquinaria de perforación a rotopercusión. www.desdeelmurete.com



Figura 3. Detalle de la perforación para anclaje en muro pantalla. www.desdeelmurete.com

En los anclajes activos es primordial que el cable quede sujeto en el fondo de la perforación antes de tesar. Para ello, se emplean diversos sistemas en función del tipo de anclaje, con dispositivos que aíslan el bulbo de anclaje del resto de la perforación. De esta forma, se impide que la lechada inyectada en la zona de empotramiento se extienda al resto del cable antes del tensado. El dispositivo más frecuente es un obturador o casquillo expansivo. La inyección en esta zona se realiza a través de una tubería de PVC situada en el interior de la vaina que cubre el cable, a una presión que puede llegar a unos 2,5-3,0 MPa. Estas tuberías van provistas de válvulas antirretorno que pueden taponarlas a diferentes profundidades para obtener una mayor penetración al inyectar.

Una vez asegurado el empotramiento, se tensa el cable con gatos hidráulicos, se bloquea el extremo en la placa de anclaje con tuercas o conos de anclaje y se controla el diagrama de tensiones-alargamientos, que debe coincidir con el teórico si la fijación en el fondo es efectiva (ver Figura 4).

Figura 4. Tesado de cables de un anclaje activo. http://www.fernandeztadeo.com/anclajes.htm

Con el cable en tensión, se inyecta la lechada en el resto de la perforación a una presión de alrededor de 3 MPa. No deben pasar más de 8-12 horas tras la perforación para que las paredes del terreno se alteren y se descompriman lo menos posible. Cuando la rosca está sana, los esfuerzos del cable pueden transmitirse al terreno directamente a través de la lechada; en caso contrario, que es lo más común, los esfuerzos se transmiten de forma independiente al terreno mediante una vaina en la que se inyecta la lechada y los productos anticorrosivos. La lechada se dosifica con abundante cemento, con una relación agua/cemento entre 0,4 y 0,6 (0,4 para el sellado entre la armadura y las vainas anticorrosión) y una resistencia mínima a compresión simple de 25 MPa. Es necesario el uso de aditivos. El fraguado tarda entre 3 y 7 días. En la Tabla 1 se reflejan las características de los cables más empleados.

Tabla 1. Características de los cables más empleados actualmente (Y 1860 S7 15.20)

Límite elástico (N/mm2) 1670
Carga de rotura (N/mm2) 1860
N.º de alambres 7
Diámetro nominal (pulgadas – milímetros) 0,6 – 15,2
Área (mm2) 140
Límite elástico unitario (kN) 260
Módulo de deformación (N/mm2) 200 000



En los anclajes pasivos, el diámetro de las armaduras está comprendido entre 16 y 40 mm. Se emplean aceros dúctiles que presentan alargamientos en rotura superiores al 4 % para reducir la probabilidad de rotura frágil del perno. En estos anclajes, la transferencia de esfuerzos entre la armadura y el terreno es directa a través de la lechada. Su ejecución es más sencilla que la de los anclajes activos. La armadura se introduce en la perforación y, una vez fijada (algunos pernos van provistos de un casquillo expansivo situado en su extremo que los fija en el fondo de la perforación), se rellena inyectando una lechada con una dosificación similar a la de otros anclajes.

La longitud de un bulón, por razones constructivas, suele estar comprendida entre 1,5 y 10 m. Se colocan en el interior del terreno desde una superficie libre mediante un taladro. Sin embargo, la fuerza que puede soportar cada bulón es relativamente reducida, lo que implica una densidad de aplicación elevada. Es habitual usar barras de acero de 20 a 40 mm de sección, con cargas de entre 10 y 25 t.

En el caso de los cables, la lechada los protege y transmite las tensiones entre la armadura y el terreno. Se colocan centradores que garantizan la correcta colocación del tirante, con un recubrimiento mínimo de 10 mm entre el terreno y el elemento metálico. Por lo general, las tensiones de trabajo de los aceros de los anclajes permanentes son del 60 % de su límite elástico y del 75 % en los anclajes provisionales. En la Tabla 2 se indican las características de las barras de anclaje más comunes.

Tabla 2. Características de las barras de anclaje más habituales.

Tipo de barra Límite elástico (N/mm2) Carga de rotura (N/mm2)
Corrugada, Gewi o similar 500 550
Dywidag 850 1050

Os he preparado un vídeo explicativo que espero que os resulte interesante.

Os dejo a continuación algunos vídeos que espero sean de vuestro interés.

Referencias:

AETESS (2006). Guía Técnica de Seguridad AETESS. Micropilotes y anclajes.

DIRECCIÓN GENERAL DE CARRETERAS (2001). Guía para el diseño y la ejecución de anclajes al terreno en obras de carretera. Madrid.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Curso:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hinca de pilotes y tablestacas por prebarrenado

Figura. Pilote hincado perforado previamente. https://www.junttan.com/piling-specialist/piling-applications/

En situaciones difíciles, como estratos de arcilla compacta o roca blanda, cuando la técnica de la inyección del agua no es apropiada, se puede optar por una perforación vertical previa mediante una barrena helicoidal de un diámetro bastante inferior al pilote. Al utilizar una perforación previa, se protege el pilote de un hincado demasiado difícil y, además, se reduce el ruido y las vibraciones. El diámetro del prebarrenado dependerá del tamaño y la forma del pilote, así como de las características del terreno. Suele ser 100 mm inferior que la diagonal de la sección de pilotes cuadrados o en H, y 25 mm inferior en caso de sección circular. Sin embargo, si el terreno es muy resistente, a veces el diámetro del prebarrenado es igual a la mayor dimensión exterior del pilote.

Esta técnica es aplicable a la hinca de pilotes muy próximos a otra infraestructura, de forma que el desplazamiento radial del terreno puede afectarla. También sería de interés en el caso de que la hinca del pilote transmitiera fuertes presiones hidráulicas a distancias considerables. Otro caso sería en terrenos de gran susceptibilidad tixotrópica, donde los pilotes pueden levantarse varios metros debido a la recuperación de las propiedades del suelo.

En otras ocasiones, se recurre a la técnica del punzonado cuando los pilotes son pequeños. Esta técnica consiste en hincar un perfil pesado de acero laminado para romper estratos duros. El punzón se debe extraer antes de hincar el pilote.

A continuación, os dejo un vídeo en el que se realiza un prebarrenado antes de hincar un pilote metálico de sección en H.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

MS-ReRo y D-ROSE: Nuevas metodologías para evaluar la incertidumbre de los riesgos y oportunidades de las infraestructuras

Acaban de publicarnos un artículo en la revista Journal of Cleaner Production, revista de ELSEVIER indexada en el primer decil del JCR. Presentamos un sistema integral de apoyo a la planificación urbana que integra la generación de planificación de alternativas, la evaluación de dichas alternativas bajo un conjunto de escenarios relevantes seleccionados dinámicamente de forma cognitiva, y la propuesta de políticas que acompañen a la alternativa de planificación seleccionada. Para ello presentamos dos métodos novedosos: (1) la identificación “a posteriori” de escenarios relevantes para la evaluación de la vulnerabilidad y resiliencia de las alternativas, y (2) la evaluación de la incertidumbre relacional. De acuerdo con los riesgos y las oportunidades que soporta el sistema, la metodología permite seleccionar un plan de infraestructura para paliar el problema de la vulnerabilidad urbana, así como un conjunto de contratos para su correcta implementación en las diferentes administraciones públicas y en diferentes escalas del sistema de infraestructura. La metodología se aplica a un estudio de caso en España, en el que primero se proponen planes óptimos de infraestructura urbana que contribuyan a mejorar el problema de la urbanización, y luego evalúan los riesgos y las oportunidades asociadas a las alternativas de planificación para, finalmente presentar un conjunto de medidas políticas para acompañar la implementación de la alternativa seleccionada. Este artículo forma parte de nuestra línea de investigación BRIDLIFE en la que se pretenden optimizar estructuras atendiendo no sólo a su coste, sino al impacto ambiental y social que generan a lo largo de su ciclo de vida.

El artículo lo podéis descargar GRATUITAMENTE hasta el 3 de abril de 2019 en el siguiente enlace: https://authors.elsevier.com/c/1YZ1b3QCo9R7vs

Abstract

There is a growing interest in model-based decision support systems contributing to strategic planning. The application of these in the case of urban infrastructure planning requires methods specifically aimed at addressing the relational uncertainties arising from the complex, multi-scale, nature of this field. This study presents UPSS, a comprehensive urban planning support systemintegrating the generation of planning alternatives, the evaluation of alternatives under a set of relevant scenarios selected dynamically in a cognitive way, and the proposal of policies to accompany the planning alternative. For this purpose, UPSS integrates two novel methods. These deal respectively with the ex post identification of relevant scenarios for the evaluation of the vulnerability and resilience of the alternatives, and with the assessment of relational uncertainty. According to the risks and opportunities borne by the system, the process makes it possible to select an infrastructure plan to alleviate the problem of urban vulnerability, as well as a set of relational contracts for its proper implementation across the different governmental scales of the infrastructure system. The whole process is tested via a case study, in which USPP first proposes optimal urban infrastructure plans that contribute to ameliorate the problem of urban vulnerability in Spain, then evaluates the risks and opportunities attached to the planning alternatives, and finally presents sets of policy measures to accompany the implementation of the alternative selected.

Keywords:

Urban vulnerability; Infrastructure planning; Multi-scale; Risk; Opportunity; Relational uncertainty

Reference:

SALAS, J.; YEPES, V. (2019). MS-ReRO and D-ROSE methods: assessing relational uncertainty and evaluating scenarios’ risks and opportunities on multi-scale infrastructure systems. Journal of Cleaner Production, 216:607-623. DOI:10.1016/j.jclepro.2018.12.083







¿Qué son los micropilotes?

Figura 1. Micropilotes

Los micropilotes son pilotes de pequeño diámetro de perforación, normalmente de 80 a 300 mm, compuestos por una barra, un tubo de acero o una armadura de acero que constituye el núcleo portante, el cual se recubre normalmente de lechada de cemento que forma el bulbo. Esta inyección favorece el trabajo por rozamiento lateral del fuste. No obstante, también se denominan micropilotes a aquellos elementos hincados por golpeo o hincados mediante vibración, con un diámetro no superior a 150 mm. Los micropilotes aparecieron en los años cincuenta con los «pali-radicci» o pilotes-raíz, para solucionar los problemas de recalces de edificios o estructuras. Se trataba de perforaciones con un diámetro pequeño (de 3 pulgadas o menos), donde se introducía un redondo de acero y se inyectaba con una lechada de cemento.

Los micropilotes estructurales actuales son de mayor diámetro, entre 100 y 150 mm, e incorporan una armadura. Las características técnicas de los materiales y el modo de ejecución de estos micropilotes permiten lograr altas capacidades de carga, normalmente entre 100 y 150 kN, tanto a la tracción como a la compresión, con deformaciones mínimas. De este modo, se consigue un elemento resistente en el que predomina la longitud y la resistencia por rozamiento o fuste. Además, presentan la ventaja de no requerir grandes volúmenes de excavación del terreno. El uso de micropilotes es especialmente interesante cuando existen cargas dispersas de poca importancia, terrenos y cimientos heterogéneos, condiciones difíciles de ejecución en espacios reducidos, con restricciones en altura, o zonas congestionadas, y donde se alternan las cargas en tracción y compresión.

Las cuatro grandes áreas de utilización de los micropilotes son las siguientes:

  1. Como cimentación o recalce de estructuras, trabajando fundamentalmente a compresión
  2. Formando cortinas o muros discontinuos para contener terrenos o excavaciones profundas
  3. En la corrección de corrimientos o deslizamiento, trabajando a flexión, tracción o flexotracción
  4. Como paraguas de sostenimiento en bocas de túneles, como paso de terrenos muy difíciles o para recuperar tramos con hundimientos.

Hoy en día también se utilizan micropilotes de gran capacidad, con diámetros de 300 mm o, en casos excepcionales, incluso mayores, en los que se introduce como elemento resistente un perfil metálico, generalmente tubular, capaz de resistir 2000 kN o más. Posteriormente, se inyecta mortero de cemento para rellenar la sección interior del perfil y sellar la corona exterior entre el perfil metálico y el terreno. Con perforación a rotopercusión, se alcanzan rendimientos de 50 a 100 m por turno. Sin embargo, los costes de este sistema son superiores a los de otros pilotes y solo se justifica cuando hay que atravesar zonas rocosas.

La maquinaria empleada para ejecutar los micropilotes presenta varias ventajas respecto a la de los pilotes. Es más accesible y maniobrable en espacios pequeños, reduce los movimientos durante la ejecución y, por tanto, las deformaciones en estructuras vecinas, se puede adaptar a suelos duros, heterogéneos y con obstáculos y mantiene bien la verticalidad. Sin embargo, no son tan aptos en terrenos saturados o con un nivel freático superior a la cota inferior de la cimentación. En la figura 2 se muestran algunas máquinas empleadas para ejecutar micropilotes.

Figura 2. Maquinaria empleada en la ejecución de micropilotes. Fuente: http://www.civogal.com/

La armadura debe colocarse inmediatamente después de finalizar la perforación del taladro. Para ello, se habrá comprobado que no hay obstáculos en el taladro. La armadura se ubicará sin que se muevan los centradores o los manguitos. Los centradores garantizan la colocación correcta de la armadura y aseguran un recubrimiento mínimo frente a la corrosión, de modo que no impidan la inyección. Se deben instalar, al menos, dos centradores, a distancias que no superen los 3 m. El límite elástico del acero de la armadura tubular suele ser de 560 MPa, mientras que el de las barras corrugadas suele ser de 500 MPa.

Tras la colocación de la armadura, debe inyectarse el micropilote lo antes posible (preferiblemente, en menos de 24 horas) con lechada o mortero de cemento. El objetivo es doble: por un lado, ejecutar el fuste y la punta del pilote propiamente dichos, rellenando tanto el espacio entre el tubo y la perforación como el interior del tubo y, por otro, protegerlo de la corrosión. La relación agua/cemento, en peso, de la lechada debe situarse entre 0,40 y 0,55, y la resistencia característica no debe ser inferior a 25 MPa.

En ocasiones, las pérdidas de inyección son tan elevadas, de 2,5 a 3 veces el volumen teórico necesario, que es necesario realizar una inyección previa con lechada o mortero de cemento que habrá que reperforar para continuar con el micropilote.

La inyección del micropilote se realiza por circulación inversa, bombeándose desde la central de fabricación de lechada mediante el empleo de batidoras de alta turbulencia. La inyección se realiza desde el interior de la armadura hasta el fondo del taladro, ascendiendo por el espacio anular existente entre la armadura y el varillaje de perforación, desplazando al exterior el posible detritus de perforación. Según su forma de ejecución, los micropilotes pueden estar inyectados a baja o a alta presión. En los primeros, se reproduce la técnica del pilote de gran diámetro y se inyecta mortero o mezcla cementicia de forma que se recubre el elemento de acero que constituye la armadura. Los micropilotes inyectados a alta presión se realizan en una o varias etapas a través de válvulas antirretorno, colocadas en la parte más profunda del micropilote, de forma que se conforme un bulbo que transmita las cargas en profundidad. Esta última técnica es similar a la inyección de terreno no cohesivo, que forma una serie de bulbos que, en su conjunto, conforman el elemento de transmisión de la carga del micropilote al terreno.

Se utilizan distintos tipos de inyección con los micropilotes:

  • (IU) “Global única”: Se inyecta en una fase desde la base inferior del tubo de armado, desde donde asciende el material de relleno entre las paredes de este y la del encamisado, si lo hay, o del terreno, si no lo hay. La presión de inyección debe ser superior a la mitad de la presión límite del terreno e inferior a dicha presión límite. Es adecuado para rocas más o menos sanas, suelos cohesivos muy duros y suelos granulares.
  • (IR) “Repetitiva única”: La inyección se realiza en dos fases: la primera, como en el caso del IU, y posteriormente a través de rejillas practicadas a lo largo del tubo. Una vez terminado el proceso, se realiza una inyección final de relleno de la armadura tubular. La presión en la boca del taladro debe cumplir las mismas condiciones que en el tipo IU. La inyección se realiza entre 500 kPa y la mitad de la presión límite del terreno. Es adecuado para rocas blandas y fisuradas, así como para materiales granulares gruesos de compacidad media.
  • (IRS) “Representativa o repetitiva selectiva”: Se utilizan válvulas antirretorno dispuestas a lo largo de la tubería de armado. Se puede inyectar más de dos veces, en función de la admisión de lechada. La presión de inyección es alta, entre 1000 kPa y la mitad de la presión límite del terreno. Una vez finalizado el proceso, se realiza una inyección final de relleno de la armadura tubular. Es adecuada para suelos cohesivos no muy duros, suelos de consistencia baja o media y suelos granulares en los que se intenta crear un bulbo.

Al inyectar una lechada, debe guardarse una relación entre el diámetro efectivo y el teórico. En bolos y gravas es 2 veces el diámetro teórico de perforación, mientras que en arcillas es 1,4 veces y en arenas, 1,2 veces.

Los micropilotes también se pueden realizar hincando una única tubería y sin inyección de lechada. Es el caso de una cimentación provisional o cuando posteriormente se vaya a excavar, dejando los micropilotes a la vista. Al ser de acero, esto permite soldar una estructura de arriostramiento. Incluso se pueden formar «muros-pantalla» de micropilotes (figura 3) que contengan tierras en un vaciado, en cuyo caso se descubre la lechada para soldar vigas metálicas a los tubos como estructura auxiliar para el arriostramiento y el apuntalamiento provisional del muro.En un artículo anterior podéis ver qué medidas de seguridad se deben adoptar en la ejecución de este tipo de cimentación profunda.

Figura 3. Pantalla de micropilotes con anclajes. Fuente: http://www.geotec262.com/micropilotes-anclajes

A continuación os dejo un vídeo explicativo sobre micropilotes de goetecnia.ONLINE

Os dejo un par de animaciones de Keller sobre la ejecución de micropilotes.

También resulta de interés este vídeo de geotecnia.online sobre pruebas de carga en micropilotes.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pilotes inyectados

Existe una variedad de pilotes en los que se inyecta mortero o microhormigón sobre pilotes hincados o perforados. Normalmente, la lechada contiene aditivos, con una relación agua/cemento de entre 0,4 y 0,55. Entre pilotes, podemos distinguir los siguientes:

  • Pilotes “prepacked”: Se rellena la perforación con un árido de tamaño máximo de 25 mm y una granulometría que permita la entrada de una inyección de lechada. La inyección se realiza a través de tubos que suelen llegar hasta el fondo del pilote. A medida que avanza la inyección, se retiran los tubos, pero permanecen sumergidos en la lechada para asegurar su distribución uniforme.
  • Inyección de base o de fuste: En los pilotes ejecutados en obra se pueden dejar alojados tubos permanentes, fijados a las armaduras, para inyectar la lechada con el hormigón endurecido. Esta inyección puede realizarse tanto en el fuste como en la base.
  • Inyección de pilotes de desplazamiento: Se dispone de un azuche de diámetro suficiente para dejar un espacio alrededor del pilote que permita la inyección.

Os dejo un vídeo explicativo al respecto:

Referencias:

AENOR (2016). UNE-EN 156:2011+A1. Ejecución de trabajos geotécnicos especiales. Pilotes perforados.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
