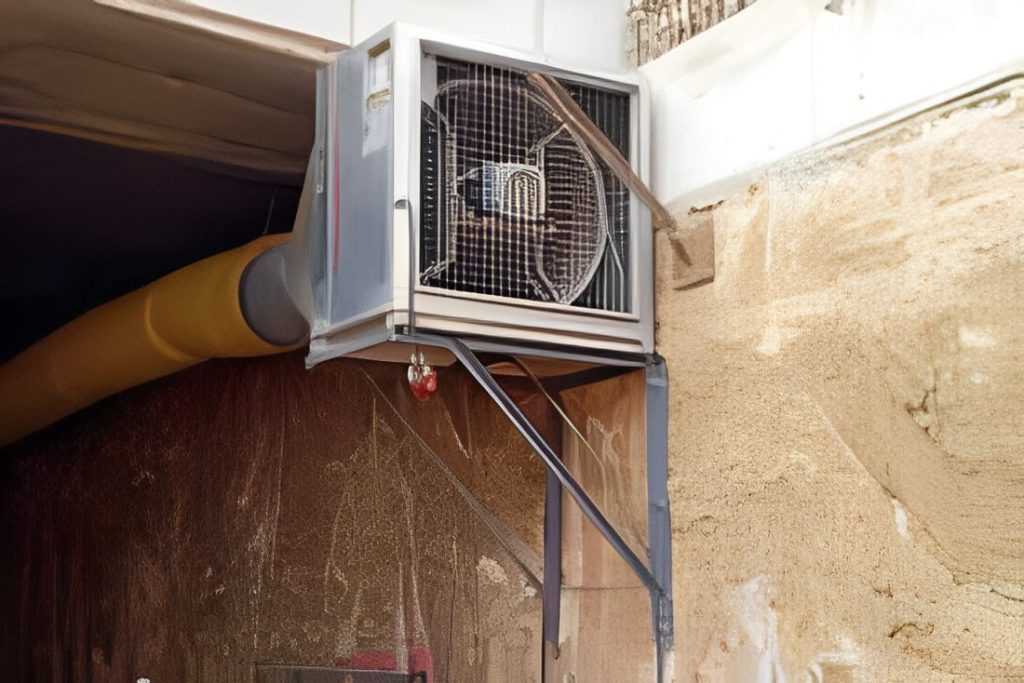

Los ventiladores en las instalaciones de ventilación

El ventilador es una turbomáquina que sirve para transportar gases, absorbiendo energía mecánica en el eje y devolviéndola al gas. En obra civil o en minería se emplean en la renovación del aire, funcionando en el medio de trabajo por impulsión o por extracción.

La ventilación cobra especial importancia en los trabajos subterráneos, tales como galerías, pozos y túneles. Esta consigue la disminución notable de enfermedades pulmonares profesionales, así como un aumento sustancial de la productividad de los equipos. Además, también se emplea la ventilación durante la gestión de los grandes túneles carreteros, de forma que se consiga una atmósfera saludable para el automovilista y un aire puro que permita a los motores térmicos una marcha eficiente.

Los ventiladores son máquinas destinadas a producir un incremento de presión total del aire pequeño, con una relación de compresión de 1,1. En este caso la variación del volumen específico del gas a través de la máquina se puede despreciar, por lo que el ventilador se comporta como una turbomáquina hidráulica. Se distingue del turbocompresor en que las variaciones de presión en el interior del ventilador son tan pequeñas, que el gas se puede considerar prácticamente incompresible. Esto significa que las leyes que relacionan el caudal, la presión y la potencia de un ventilador con su velocidad de rotación son las mismas que en las bombas axiales o centrífugas.

A continuación os paso un Polimedia presentado por la profesora Petra Amparo López Jiménez, de la Universitat Politècnica de València. Allí se presenta los tipos de ventiladores y se describe importancia de las curvas de selección de los mismos, así como la determinación de su punto de funcionamiento e idoneidad para una instalación.  Espero que os guste.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

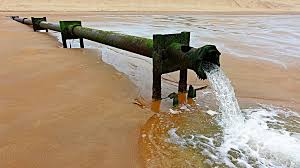

Los emisarios submarinos

Un emisario submarino, en el ámbito de la ingeniería sanitaria es un conducto mediante el cual se bombea el agua residual, después de un tratamiento primario, para conducirla a una cierta distancia de la costa. Al final de la tubería se instala un tramo de tubo perforado, llamado difusor, que facilita la difusión del agua servida en el cuerpo receptor.

Para entender este tipo de obra y su funcionamiento, os recomiendo el siguiente Polimedia de la profesora P. Amparo López, de la Universitat Politècnica de València. Se introducen las partes del mismo y las metodologías de cálculo para realizar un diseño preliminar. Espero que os guste.

En la siguiente animación se puede ver cómo se podría ejecutar un emisario submarino usando la hinca de una microtuneladora. La hinca de tubos es una solución constructiva que presenta grandes ventajas en contra del método tradicional de apertura de zanjas en la construcción de emisarios submarinos.

Animación de construcción de emisario submarino. Fuente: www.microtunel.com

A continuación os dejo un vídeo resumen de la obra de construcción del emisario submarino de Pinedo en Valencia, del que José Álvarez fue autor del proyecto y director de la obra de  construcción. Las características de este emisario eran las siguientes: Caudal = 8.5 m3/s. Conducción hormigón armado camisa de chapa diámetro int. 2500 mm. y diámetro ext. 3200 mm. Longitud emisario 3800 m. Difusor en PEAD en forma de Y de 561 m. cada brazo. Diámetros 1600, 1200, 800, 560, 400 y 280 mm. Bocas difusoras totales = 340 ud. El procedimiento de construcción fue mediante el lanzamiento continuo y el arrastre de la tubería por el fondo marino o botton pull. Espero que os guste.

Otro vídeo de interés es el que os dejo a continuación. En él se explica el emisario submarino de Bens (A Coruña). El Emisario está diseñado para un caudal máximo de salida de 6,7 m3/s y el sistema consta de un equipo de desinfección por rayos UV, una cámara de carga, un tramo subterráneo en hinca de 560 m de longitud de Ø int. 1800 y un tramo de emisario submarino fondeado en zanja de 360 m. realizado en tubería de PEAD de Ø int. 1600 con 14 tubos elevadores con dos válvulas antirretorno de 350 mm de diámetro interior por unidad.

Aquí os dejo la propuesta ganadora para la construcción del Emisario Submarino de la depuradora de Lagares (Vigo). Vídeo realizado por Proin4D para DRAGADOS-DRACE.

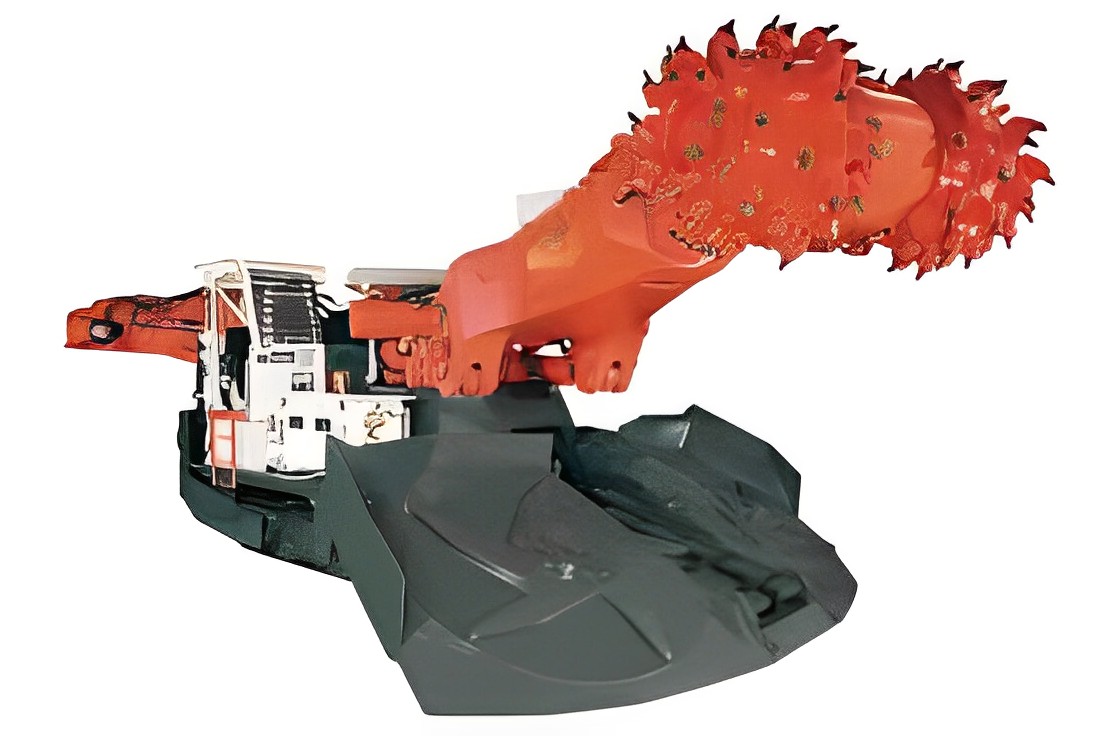

Rozadora o minador de eje transversal (ripping)

Las rozadoras o minadores son máquinas autoportantes en las que la excavación se efectúa por la incidencia del útil de corte con el terreno. Tienen además los elementos necesarios para recoger el material excavado y descargarlo sobre el medio auxiliar previsto para su evacuación.

La excavación con rozadora es eficaz en rocas blandas o muy alteradas, terrenos de tránsito o suelos de cierta cohesión y estabilidad. En suelos heterogéneos tienen la ventaja de poder adecuar y dirigir el esfuerzo de la máquina a la resistencia del terreno en cada punto.

Las rozadoras de ataque frontal (“ripping”, en inglés) hacen girar el cabezal alrededor de un eje horizontal, perpendicular al brazo de la máquina. Este tipo de máquinas son las más usuales en las obras civiles. Intervienen tres fuerzas en el arranque por parte de las picas. El par de corte es proporcionado por el motor que acciona la cabeza de corte. La fuerza horizontal se ejerce con el giro del brazo y la fuerza vertical con el peso de la rozadora. Aprovecha bien el empuje en la dirección perpendicular al frente del túnel. El tipo de pica más común es la pica cónica.

En un artículo de Laureano Cornejo podréis ampliar más sobre este tipo de máquinas: http://ropdigital.ciccp.es/pdf/publico/1985/1985_marzo_3234_05.pdf

En el siguiente vídeo podremos ver la construcción del segundo túnel de Tabaza (Avilés, Asturias) con el minador Westfalia.

En este otro vídeo se puede ver la construcción de un túnel mediante un minador de ataque frontal Sandvik MT 720 (Lurpelan):

Otro vídeo donde se ve perfectamente el trabajo de la máquina:

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La innovación y el optimismo

La innovación y el optimismo son dos conceptos íntimamente ligados. El miedo a no equivocarse, aprender de los errores, afrontar los problemas de forma positiva son actitudes que benefician fuertemente la innovación, y como mínimo, no ayuda a ser más felices.

Algunas citas que podemos encontrar entorno al optimismo creo que nos pueden ayudar:

Algunas personas miran al mundo y dicen ¿Porque?. Otras miran al mundo y dicen ¿Porque no?. George Bernard Shaw

El optimista se equivoca con tanta frecuencia como el pesimista, pero es incomparablemente más feliz. Napoleón Hill

El sol brilla en todas partes, pero algunos no ven más que sus sombras. Arthur Helps

Un optimista ve una oportunidad en toda calamidad, un pesimista ve una calamidad en toda oportunidad. Winston Churchill

Un buen libro sobre este tema lo ha escrito Luís Rojas Marcos, hablando incluso del efecto placebo que para la salud tiene el estar convencido de que uno se va a curar de una enfermedad. Muy recomendable el programa Redes de Punset sobre este tema que podéis ver pinchando aquí.  Os paso algún vídeo que creo que puede ser interesante.

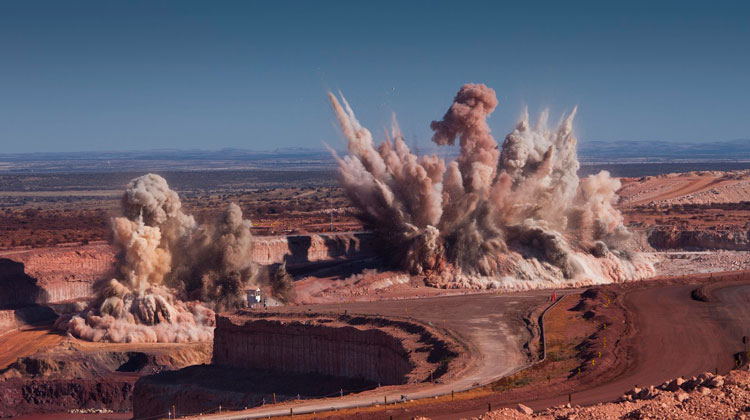

Seguridad en las voladuras

Voladura de una vieja chimenea. Wikipedia.

Las obras subterráneas están aún expuestas hoy día, a pesar de las muchas perfecciones técnicas, a numerosos riesgos. Se debe insistir mucho sobre la observación rigurosa de las disposiciones de seguridad que son prácticamente las mismas en los distintos países, sobre todo teniendo en cuenta que a causa de la escasez de mano de obra, actualmente se encuentran trabajando en obras subterráneas muchos obreros sin calificación y enseñanza profesional que desconocen los peligros latentes. Por ello el primer mandamiento para la dirección de obras es la vigilancia, enseñanza y educación de este personal.

Mencionamos a continuación algunas observaciones a considerar. Existen numerosos manuales y normas legales al respecto. Aquí sólo mencionaremos algunos aspectos que consideramos de interés, aunque no son exhaustivos. Os recomiendo también este post de la revista Seguridad Minera.

Los trabajos de voladura deben ser solamente efectuados por personal especializado y aun ello bajo la vigilancia de la dirección de obras. Aquí también se actúa hoy día a menudo imprudentemente, a veces por ignorancia, a veces por negligencia.

Muy a menudo se almacenan y transportan juntos los explosivos y los detonadores, los obreros llevan cápsulas de fulminantes sueltas en los bolsillos y se pierden detonadores en cualquier sitio.

Al proceder al revestimiento de impermeabilización con material sintético aplicado en dos componentes “in situ” pueden nacer vapores disolventes venenosos y explosivos (estirol) en concentraciones peligrosas.

Cuando se usen hojas de material sintético como impermeabilización se debe prestar atención a la peligrosidad del fuego (ninguna llama abierta, ningún soplete); las vías de escape se deben mantener siempre libres.

Cortesía: Revista Seguridad Minera

Los diferentes trabajos en las obras subterráneas como perforación, voladuras, retirada del material excavado y la maquinaria, producen polvo y gases que impurifican el aire en la obra subterránea y que en determinadas concentraciones pueden ser peligrosos para el personal. De éstos, los principales son el fino polvo cuarcífero. El óxido y el monóxido de carbono, vapores nitrosos y aldehídos así como el dióxido de azufre. En parte, bastan cantidades ínfimas para causar daños en el cuerpo humano que permanezca ocho horas en esta atmósfera impura.

Estos datos recalcan la importancia de una aireación eficaz correctamente calculada.   Entre los sistemas de aireación se distinguen la ventilación por impulsión, por aspiración y la combinación de éstas. Para la ventilación por impulsión se insufla aire fresco hacia el frente de trabajo mientras que el aire viciado es expulsado, a través del túnel, afuera.  El frente de trabajo se ventila eficazmente y deprisa siempre que se conduzca suficiente aire fresco y el extremo del tubo de ventilación sea colocado lo bastante cerca del mismo. El efecto de esta ventilación se ve fuertemente influenciado por la velocidad del aire insuflado a través del tubo, por distancia entre el extremo del tubo y el frente de trabajo, por la sección del túnel y por el emplazamiento del tubo de ventilación en la sección.

La ventilación por impulsión tiene, sin embargo, la desventaja que el aire viciado es empujado a lo largo de toda la galería o túnel y molesta a otros grupos de trabajo. Para la ventilación  por aspiración, el  aire viciado es aspirado en el frente de trabajo y el aire fresco viene desde la boca a través del túnel.

A pesar de que la idea de aspirar los gases tóxicos en el lugar de su nacimiento es correcta, la ventilación por aspiración tiene la grave desventaja que el efecto de la aspiración solamente alcanza a algunos metros más a la del extremo del tubo aun en caso de aspiración continua. Pero precisamente en el frente de trabajo, donde el ensuciamiento del aire es más pronunciado y donde se efectúa el trabajo más duro, queda siempre una zona local con aire muy viciado.

Entre las ventilaciones por impulsión y por aspiración hay una serie de posibilidades de combinación, por ejemplo la ventilación reversible, aspiración con aireación, y otras distintas combinaciones.

Os dejo un pequeño vídeo sobre este tema. Está en inglés, pero podéis activar la opción del subtitulado. Espero que os guste.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



Los problemas de calidad de los proyectos

¿Hasta qué punto los problemas de calidad en las obras se deben a deficiencias en los proyectos? En este post continuamos una serie de reflexiones relacionadas con la calidad, los proyectos y los recursos humanos. Nunca será suficiente resaltar la gran importancia de hacer buenos proyectos, y en este sentido aportamos aquí algunos datos que, con toda seguridad, se quedan cortos en relación al tema.

La siniestralidad de la construcción constituye un problema de gran importancia social y económica. Edificios con problemas estructurales, de impermeabilización o de fisuras; hundimientos de barrios enteros como consecuencia de la excavación de túneles subterráneos para el metro; líneas de ferrocarril de alta velocidad con problemas para alcanzar su velocidad comercial; presas que sufren roturas y provocan verdaderas catástrofes. Estos son algunos ejemplos que se pueden encontrar en la vida cotidiana y que suponen elevadísimos costes de todo tipo.

Varias estadísticas procedentes de diferentes países y realizadas por diversos organismos (Calavera, 1996) coinciden en señalar la elevada incidencia de los defectos producidos en la fase de proyecto y ejecución respecto a los materiales y al uso y mantenimiento de la construcción. En las Figuras 1 y 2 se recogen los resultados de un estudio estadístico de 10.000 informes de fallos del Bureau Seguritas (Francia), en 1978. Se comprueba que el coste de los errores en la fase de diseño se iguala a los de la ejecución de una construcción. Además, profundizando en la distribución de los fallos dentro de la propia etapa de proyecto, se evidencia la extraordinaria importancia de los detalles constructivos. Continue reading “Los problemas de calidad de los proyectos”

Ventilación en minas y túneles en fase de construcción

http://geologiavenezolana.blogspot.com.es

La ventilación en minas y túneles constituye una operación fundamental cuya función es la de renovar el aire, diluir los gases contaminantes y polvo y controlar los humos en caso de incendio. Esta operación asegura unas condiciones ambientales no peligrosas para la circulación (respiración y visibilidad) y en caso de incendio garantiza las condiciones de evacuación y de intervención de los equipos de emergencia. En base al volumen de los gases nocivos emitidos, se adecua el volumen de aire limpio y fresco necesarios.

Existen diferencias entre la ventilación en fase de construcción y de explotación, pues en la primera se emiten más contaminantes, principalmente en la zona del frente de avance, estando además allí los operarios durante toda la jornada de trabajo. Otra diferencia importante en la ventilación durante la construcción de un túnel es que sólo tiene una entrada, por lo que la ventilación debe conseguirse asegurando la circulación desde la entrada hasta el frente de avance.

Básicamente, se pueden adoptar tres tipos de ventilación en construcción:

  • Ventilación aspirante: en ella se emplea la conducción del aire como aspirante (tubería rígida) extrayendo el polvo y los gases a su través. El aire entra por la boca del túnel y atraviesa toda su sección hasta llegar al frente de avance, mezclándose así con los distintos contaminantes que puedan existir. Un ventilador acoplado a la tubería hace que el aire del frente entre en ésta y sea expulsado por su otro extremo al exterior del túnel.

Ventilación aspirante. Fuente: construmatica.com



  • Ventilación soplante: se alimenta el frente de ataque con aire a través de la tubería de impulsión, saliendo el aire sucio a través de la galería que se está perforando. El tapón de humos, gases y polvo que ocupa el fondo del túnel es removido por el aire fresco soplado por la tubería, siendo así diluido y empujado a lo largo del túnel hasta su emboquille, por donde es expulsado hacia el exterior.

Ventilación soplante. Fuente: construmatica.com



  • Ventilación mixta: es una combinación de las anteriores; cuando se produce la pega (voladura) se adopta la disposición aspirante y una vez estraída la mayor parte de los gases sucios, se cambia a soplante.

Ventilación mixta. Fuente: construmatica.com



La ventaja de la ventilación aspirante es que los gases y el polvo retornan por la tubería evitando que los respire el personal. Además, tras el disparo de las voladuras los gases y humos se eliminan rápidamente. Por contra, se requiere una tubería rígida o si es de lona deben estar armadas con una espiral de acero, el aire entra por el túnel lentamente, la ventilación aspirante deja algunas zonas del frente mal ventiladas, precisa una mayor potencia instalada y genera mayores pérdidas de carga.

Cuando la obra subterránea presenta una gran longitud, es práctica frecuente la utilización de dos o más ventiladores instalados en serie. Con esta disposición de racionaliza la utilización, añadiendo ventiladores a medida que avanza el frente hasta la instalación final para el último tramo de obra.

Os dejo un vídeo donde se explica la ventilación de un túnel en construcción. Espero que os guste.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



La técnica del bulonaje

Figura 1. Anclaje pasivo con bulón. http://cimentacionesyaplicaciones.blogspot.com.es

Un bulón o perno es un elemento normalmente metálico que tiene como objetivo reforzar y soportar rocas fracturadas o incompetentes para prevenir su rotura. Sería cualquier tipo de mecanismo de soporte que, insertado en el interior del terreno, le proporcionaría un aumento de rigidez o de resistencia a tracción y corte. El bulón, cuando el terreno quiere deformarse, introduce unos esfuerzos adicionales en el macizo que contribuyen a su estabilidad general. Se puede decir que “cosen” las discontinuidades del macizo rocoso, impidiendo deslizamientos y caídas de cuñas y bloques, y por otra parte aportan al tereno un efecto de confinamiento.

La longitud de un bulón, por razones constructivas, suele estar comprendida entre 1,5 y 10 m. Se colocan en el interior del terreno desde una superficie libre, a través de un taladro. Sin embargo, la fuerza que puede soportar cada bulón es relativamente reducida, lo cual implica una densidad de aplicación elevada. Es habitual el uso de barras de acero de 20 a 40 mm de sección, admitiendo cargas del orden de 10 a 25 t.

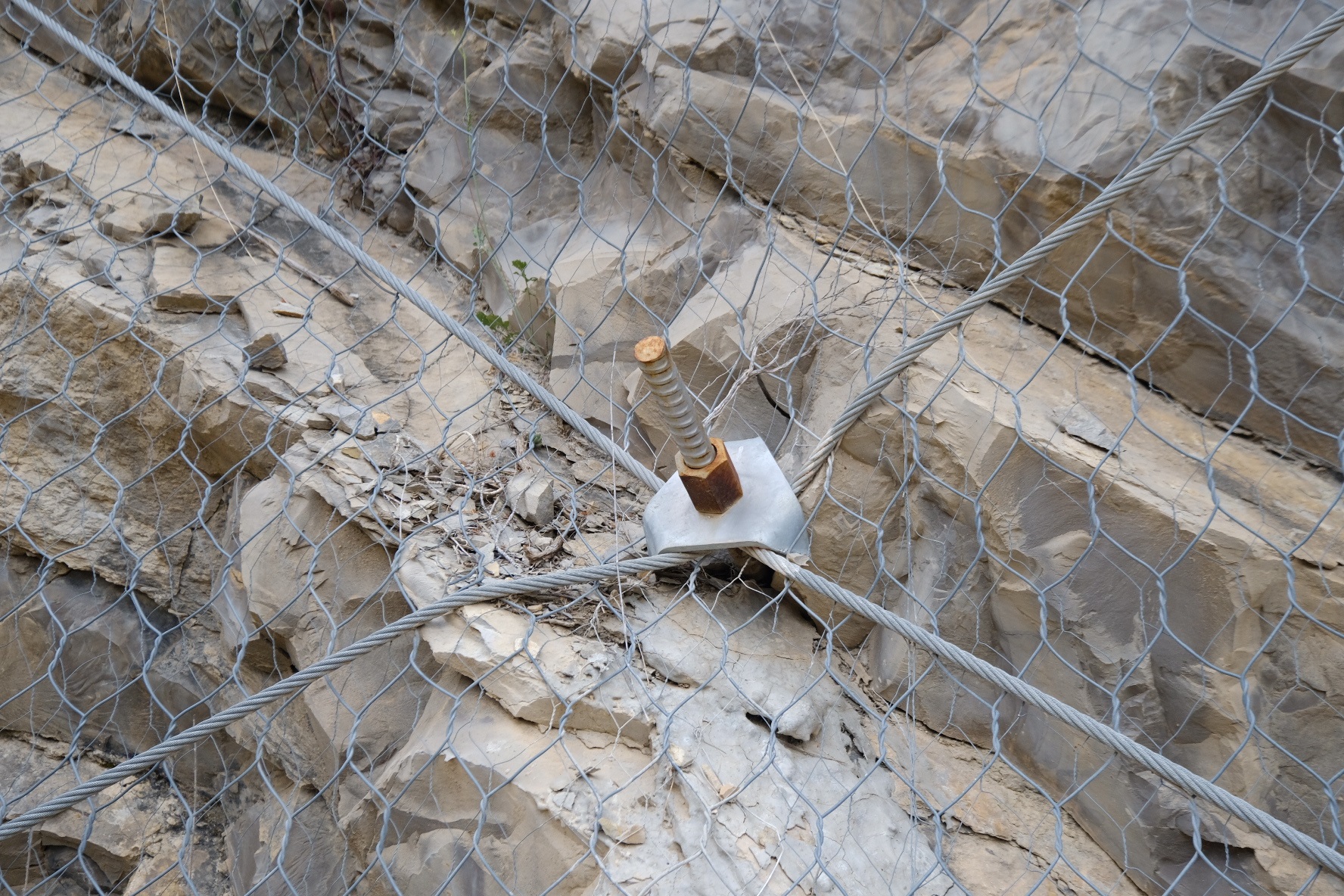

Figura 2. Perno sujetando cables y mallazo en las proximidades del embalse de Loriguilla (Valencia). Fotografía: V. Yepes (2021)

Podemos distinguir un bulón de un anclaje por cables en dos aspectos fundamentales:

  • Su longitud, que raramente supera los 10 m, siendo habitual longitudes comprendidas entre 2 y 5 m.
  • Su fuerza resistente. El bulón no se tesa como el anclaje a una fracción importante de su carga de rotura.
Figura 2. Perno de anclaje SPLITBOLT(C). Cortesía de Aceros Arquipa.

Los primeros bulones que se utilizaron en una cantera de pizarras de Angers, al norte de Gales, (1872) eran de madera seca, donde se clavaban perpendicularmente a los planos de esquistosidad para lograr el cosido. Por efecto de la humedad del terreno, se conseguía un anclaje continuo debido al hinchamiento higroscópico de la madera. En minería subterránea, el primer empleo de este sistema de sostenimiento se produce a finales del siglo XIX en una mina cercana al río Missouri, en Estados Unidos. Sin embargo, no es hasta finales de la Segunda Guerra Mundial, en Estados Unidos, cuando se produce la gran expansión de esta tecnología. Con el “Nuevo Método Austríaco“, la tecnología del bulonaje y del gunitado se convierte en pieza fundamental en la construcción de túneles.

Los elementos funcionales de un bulón son los siguientes:

  1. Un dispositivo de aplicación y reparto de fuerzas sobre la superficie libre del terreno, que generalmente es una placa metálica de reparto, que se solidariza al sistema mediante una tuerca o anillo con su arandela.
  2. Un elemento transmisor de esfuerzos desde la superficie al interior del terreno, que suele ser una barra o tubo cilíndrico, normalmente de acero, aunque también pueden ser de otros materiales como el poliester o la fibra de vidrio.
  3. Un elemento o técnica de anclaje que solidariza el sistema en el interior del terreno. Así pueden existir bulones con anclaje puntual por cuña o por cabeza de expansión, o bien bulones con  anclaje repartido, que puede ser mecánico (torsión del tubo, presión de aire, ajuste de barra) o químico (inyección de cemento o resina).

La técnica continúa empleándose con gran profusión debido a sus indudables ventajas:

  • Simpleza
  • Funcionalidad
  • Relativa economía frente a otros tipos de sostenimiento
  • Permite usarse como soporte temporal o permanente, y en función de ello, las características del bulón a emplear son muy diferentes
  • Permite reducir la sección transversal en las excavaciones
  • Admite total mecanización.

Hoy día el tipo de pernos de anclaje es muy variado. Os dejo un vídeo donde se explican sus variantes.

En este vídeo podemos ver el anclaje SPLITBOLT®, en un vídeo de Aceros Arequipa.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

http://www.dsiunderground.com/uploads/media/DSI_Underground_Systems_Trusses_Slings_US_01.pdf

Bieniawski, Z.T. (1990). Tunnel design by rock mass classifications. (link)

http://scholar.lib.vt.edu/theses/available/etd-080399-152659/unrestricted/WholeVersion.pdf

http://rezazt.tripod.com/sitebuildercontent/sitebuilderfiles/rockboltdesignreport.pdf

http://home.agh.edu.pl/~cala/hoek/Chapter5.pdf



¿Por qué los romanos fueron grandes ingenieros?

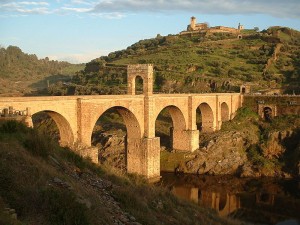

El puente de Alcántara sobre el Río Tajo.

A lo largo de estos meses hemos repasado aspectos históricos y constructivos de la ingeniería de todos los tiempos (Egipto, Mesopotamia, Grecia, por ejemplo), sin embargo aún no hemos dicho nada de Roma. Ello merece no sólo un post, sino varios (el puente de Alcántara debería contar, por méritos propios, con un post de oro). Es más, yo diría que es un atrevimiento por mi parte intentar contar en tan breve espacio  lo más relevante de la ingeniería romana, puesto que, con total seguridad nos dejaremos cosas por el camino. Grandes ingenieros españoles como Fernández Casado abordaron con gran interés estos temas, y hoy día hay verdaderos especialistas en el tema, publicaciones, congresos, páginas web, etc. El propio arquitecto e ingeniero de Julio César, Marco Vitruvio nos ha legado el tratado sobre construcción más antiguo que se conserva De Architectura, en 10 libros (probablemente escrito entre los años 23 y 27 a. C.).  Para resolver cómo abordar el problema de divulgar aspectos de interés sobre la ingeniería romana, lo mejor será hacer varias entregas, dejar cuestiones abiertas, dar enlaces a otras páginas web y recibir todas las sugerencias habidas y por haber de los amables lectores. Vamos allá.

La ingeniería tiene un gran desarrollo y perfección en Roma como lo demuestra la construcción de abastecimientos de agua o poblaciones con toda la infraestructura de canales y acueductos que ello conlleva, el saneamiento de las ciudades, las defensas y las vías de comunicación (calzadas y puentes) que tanta importancia tuvieron en el Imperio. Puede decirse que mientras Grecia fue Arquitectura, Roma fue Ingeniería (Fernández, 2001).

Sin embargo, los ingenieros romanos tuvieron más que ver con sus antiguos colegas de Egipto y Mesopotamia que con sus predecesores griegos.  Los romanos tomaron ideas de los países conquistados para usarlas en la guerra y las obras públicas. Fueron pragmáticos, empleando esclavos y tiempo para sus obras. Las innovaciones romanas en ciencia fueron, comparativamente, más limitadas que las de los griegos; sin embargo, contaron con abundantes soldados, administradores, dirigentes y juristas de gran nivel. Los romanos fueron capaces de poner en práctica muchas de las ideas que les habían precedido y se convirtieron, con toda probabilidad, en los mejores ingenieros de la antigüedad. Quizá no fueron originales, pero aplicaron su técnica ampliamente a lo largo de todo un imperio.  Los ingenieros romanos fueron superiores en la aplicación de las técnicas, entre las cuales son notables los puentes que usaron en vías y acueductos. Para juzgar la extensión de los conocimientos técnicos entre las legiones romanas basta leer en los Comentarios de César la descripción de la construcción de puentes de pilotes que tendían sus ejércitos sobre los ríos helados y los terrenos pantanosos.

Existen datos históricos que prueban el conocimiento y empleo de diversos tipos de hormigones en civilizaciones tan antiguas como la egipcia (3000 a.C.), la griega o la cartaginesa. Sin embargo, como en tantas otras ocasiones, es con los romanos cuando la utilización del hormigón en sus más variadas aplicaciones ha dado lugar a innumerables obras, muchas de las cuales -o sus vestigios- han alcanzado nuestro siglo dando fe de ello. Este material les permitía levantar estructuras laminares monolíticas de gran luz, para cúpulas y bóvedas. El hormigón romano se hacía a base de cal mezclada con arena volcánica, llamada puzolana. Se aplicaba en capas, con un material de relleno o árido, como tejas rotas, entre dos superficies de ladrillo que formaban la cara exterior e interior. Al contrario que el hormigón moderno, no iba armado y requería contrafuertes exteriores, al no poder resistir esfuerzos de tracción. Además, no era tan fluido como el actual, lo cual limitaba la complejidad de los encofrados. El hormigón romano constituía un sistema constructivo económico, rápido y eficaz. El encofrado lo construían grupos reducidos de carpinteros expertos; el hormigón se fabricaba y ponía en obra mediante grandes grupos de trabajadores no especializados.

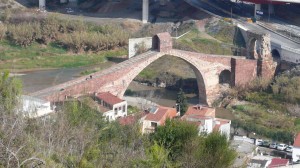

El Puente del Diablo, en Martorell.

Pasemos ahora, brevemente, a los puentes. Una palabra tan familiar hoy día como “Pontífice” tiene su origen en la designación de los ingenieros constructores de puentes, carácter semántico que insiste en el contenido sagrado del trabajo de estos técnicos. Los romanos construyeron muchos puentes de caballete con madera, uno de los cuales se describe con detalle en la obra citada anteriormente de Julio César. Sin embargo, los puentes romanos que se mantienen en pie suelen sustentarse en uno o más arcos de piedra, como el puente de Martorell cerca de Barcelona, en España y el Ponte di Augusto en Rímini, Italia. El Pont du Gard en Nimes, Francia, tiene tres niveles de arquerías que elevan el puente a 48 m sobre el río Gard, con una longitud de 261 m; es el ejemplo mejor conservado de gran puente romano y fue construido en el siglo I a.C. La utilización de arcos de medio punto derivó más tarde en la de arcos apuntados.

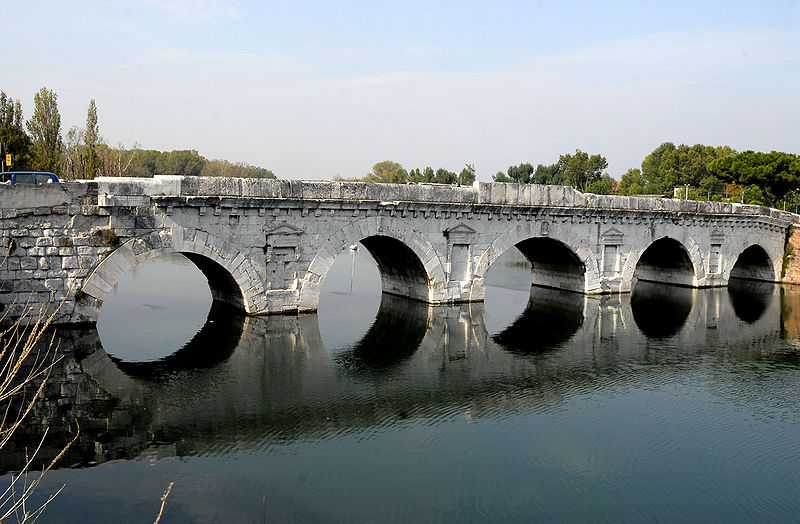

Puente de Tiberio de Rímini

Ningún ingeniero hispanorromano excede en renombre al autor del puente de Alcántara. Por la importancia de su obra, de filiación incontrovertible, y por el monumento que honra su memoria, Cayo Julio Lacer ha quedado como representante arquetípico de los antiguos ingenieros españoles. La inscripción que dejó en el arco conmemorativo situado sobre la calzada es explícita acerca de sus intenciones: Pontem Perpetui Mansurum in Saecula: Dejo un puente que permanecerá por los siglos.

Pont du Gard, Francia.

Además de los notables puentes de los acueductos, visibles en Europa y Asia y de los cuales son ejemplos famosos el acueducto de Segovia, y el Pont du Gard, cerca de Nimes, con 50 m de altura y 300 de largo, son altamente notables las famosas vías imperiales como la Via Appia y la Via Flaminia, que atraviesan Italia longitudinalmente. La Vía Appia, que se inicio en 312 a.C., y fue la primera carretera importante recubierta de Europa. Al principio, la carretera medía 260 km e iba desde Roma hasta Capua, pero en 244 a.C., se alargó hasta Brindisi, siendo entonces una obra de prestigio tal, que la aristocracia flanqueó con monumentos funerarios ambos lados del camino a la salida de Capua. Además, tal era la densidad de tráfico pesado en aquella época que el propio Julio César prohibió que ningún vehículo de cuatro ruedas circulara por las calles de Roma, medida moderna a la vista de nuestros problemas actuales. En la cumbre del poder romano la red de carreteras cubría 290,000 km. desde Escocia hasta Persia.

Los ingenieros romanos mejoraron significativamente la construcción de las carreteras, tanto como herramienta al servicio del mantenimiento del poder imperial como por el hecho de que una carretera bien construida implicaba menores costes de mantenimiento a largo plazo. Esta idea de coste del ciclo de vida, tan vigente hoy día, ya era sobradamente conocida por los ingenieros romanos, pues sus carreteras podían durar cien años sin necesitar grandes reparaciones. Es apenas hasta fechas recientes que la construcción de carreteras ha vuelto a la base de “alto costo inicial – poco mantenimiento”.

Las calzadas romanas podía estar enlosadas (stratus lapidibus), afirmadas (iniecta glarea) o simplemente explanadas y sin firme (terrenae). Las sucesivas capas de firme: el statumen o cimiento de piedra gruesa, el rudus, de piedra machacada y el nucleus, de tierra. En ocasiones se disponía de la suma cresta, de grava cementada con cal, o incluso con enlosado. En este tipo de secciones se constata muchas veces una capa inicial compuesta de canto grueso, con grandes bolos en los flancos, a modo de caja y asiento de las capas superiores. Las calzadas romanas eran construidas con zahorras naturales como material básico. Cada capa tiene en torno a 15 cm, entre otras razones porque la energía de compactación que podía aplicarse en aquella época era casi nula y se reduciría al uso del agua sumado a un simple planchado con un rodillo más o menos pesado. El empleo de cal en la estabilización de suelos, terraplenes y capas de firme es también frecuente, y se debería sobre todo a la imposibilidad de dotar al material de la densidad adecuada con aporte exterior de energía de compactación. Era el factor tiempo y el agua los que realizaban la compactación. Las vías romanas estaban dotadas sistemáticamente de firme, y además adecuado tanto al tráfico rodado como al de caballerías. Incluso cuando se asentaban directamente sobre el sustrato rocoso debían de disponer de una capa mínima de rodadura compuesta por material pétreo de grano fino. Según Moreno (2001), muchos de los caminos empedrados que se imputan a los romanos no poseen las características técnicas que las vías romanas poseían, infravalorándose en numerosas ocasiones la capacidad técnica de los ingenieros romanos. Para aquellos que queráis profundizar más en la ingeniería y técnica constructiva de las vías romanas, os recomiendo la referencia de Moreno (2004)  y la página: http://www.viasromanas.net/

Nos dejamos para otros artículos aspectos de la ingeniería romana relacionados con la hidráulica, las obras marítimas, las cimentaciones o los grandes edificios.

Referencias:

ADAM, J.P. (2002).  La construcción romana. Materiales y técnicas. Editorial de los Oficios, 2ª edición, León.

FERNÁNDEZ, M. (2001). Ingeniería militar e ingeniería civil, dos ingeniería íntimamente vinculadas. Revista de Obras Públicas, 3.413: 47-57.

FERNÁNDEZ CASADO, C. (1983). Ingeniería hidráulica romana. Colegio de Ingenieros de Caminos, Canales y Puertos. Madrid.

MORENO, I. (2001). Características de la infraestructura viaria romana. OP ingeniería y territorio, 56: 4-13.

MORENO, I. (2004). Vías romanas. Ingeniería y técnica constructiva. Ed. Ministerio de Fomento CEDEX-CEHOPU.

YEPES, V. (2009). Breve historia de la ingeniería civil y sus procedimientos. Universidad Politécnica de Valencia.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

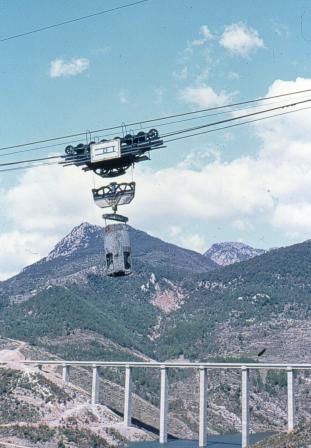

¿Cómo varía la trayectoria de una carga sobre un cable?

En el artículo de hoy vamos a dar un ejemplo de una herramienta que se denomina “laboratorio virtual” y que se usa como objeto de aprendizaje en la Universidad Politécnica de Valencia. Consiste en un pequeño programa en línea que sirve a nuestros alumnos para aprender a visualizar cómo varían las magnitudes de un problema en función de las variables de entrada. Evidentemente es algo muy sencillo, pero pienso que práctico cuando se quiere potenciar el conocimiento explicativo de los estudiantes.

En el caso que os presento, se trata de conocer cómo varía la trayectoria de una carga que se desplaza sobre un cable, lo cual es útil en la definición de gálibos y cálculo de la tensión máxima en el cable basándose en las coordenadas de un punto conocido de la misma. Se denomina flecha a la distancia entre la recta que une los apoyos y el cable. Basta que pinchéis sobre el cuadro “dibujar” para ver los resultados.

El enlace es el siguiente: https://laboratoriosvirtuales.upv.es/eslabon/Cable/



cableReferencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
