El acueducto del Tempul, de Eduardo Torroja

I-ETM-002-02_01

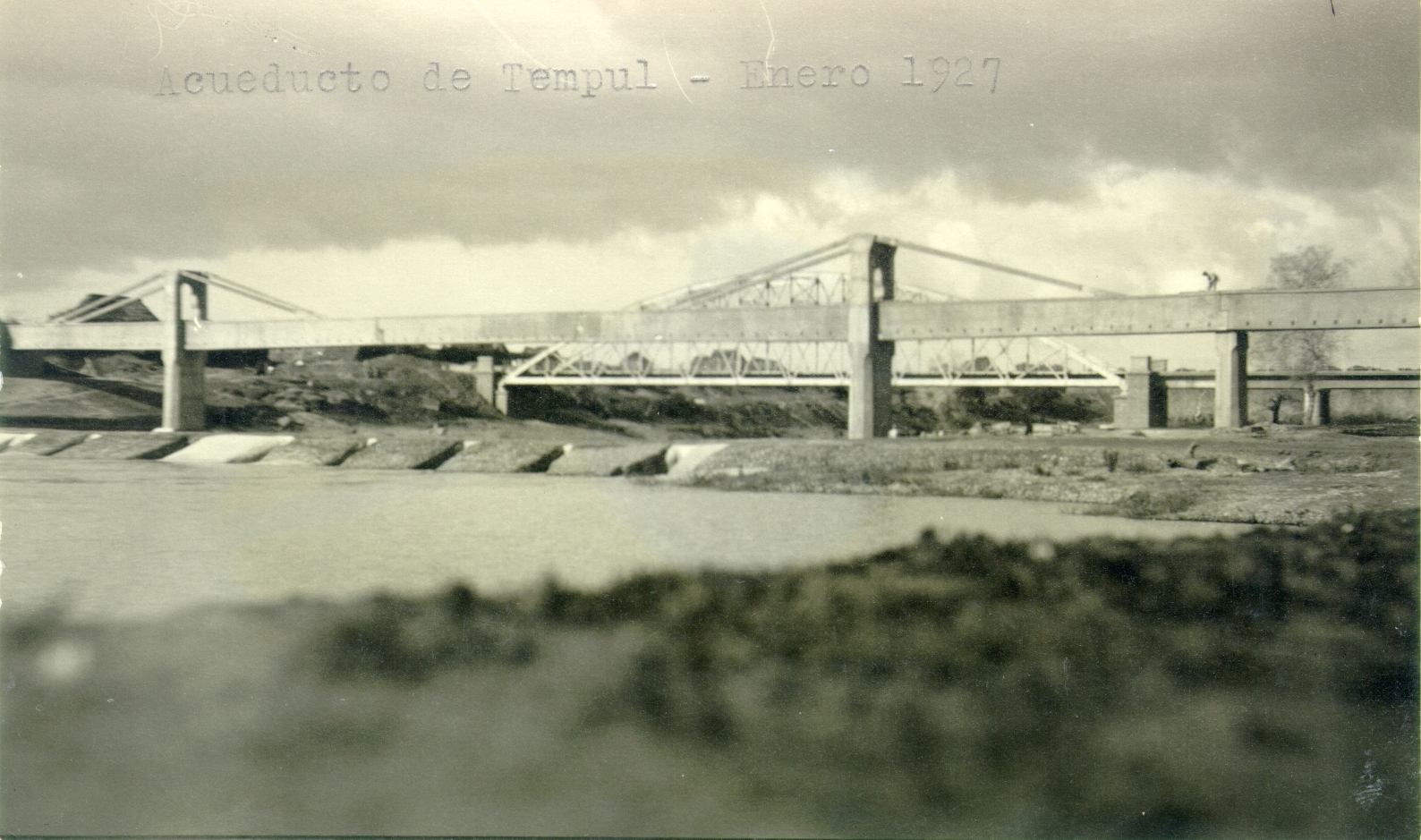

Acueducto de Tempul. Enero 1927. Fuente: http://www.cehopu.cedex.es/

El acueducto del Tempul se construyó para el abastecimiento de agua de Jerez de la Frontera (Cádiz), sobre el río Guadalete. Está formado por 11 tramos de vigas rectas de hormigón armado de 20 m de luz y un tramo central de tipo “Cantilever” de 57 m. Esta obra la diseñó y construyó Eduardo Torroja en 1925 apenas dos años después de terminar la carrera, estando trabajando en la empresa Hidrocivil. La estructura original estaba constituida por 14 tramos de vigas de 30 m de luz biapoyadas en los correspondientes pilares. Dos de estos pilares se apoyaban en el cauce del río, lo que provocaba dudas acerca de su resistencia a la socavación. Por ello Torroja decidió eliminar estas dos pilas, manteniendo el resto de la estructura. Se utilizó esta solución sustituyendo las pilas del cauce por apoyos elásticos con cimentación a 8 m de profundidad debido a la mala calidad del suelo del cauce y a través de unos tirantes continuos que pasan por la cabecera de la pila, se anclan en los extremos de los tramos adyacentes. Así el vano central del acueducto está formado por un tramo central de 17 m apoyando en las ménsulas laterales con 20 m de luz.  Para eliminar estos apoyos sin aumentar excesivamente la luz dispuso unos tirantes con un cordón central de acero dulce que, pasando por encima de las pilas adyacentes a los soportes eliminados, las cuales se elevaron y rediseñaron para los nuevos esfuerzos, se anclaban a uno y otro lado de las mismas, disponiendo, por tanto, de la reacción vertical eliminada.

El principal problema de esta solución era que esa reacción provenía de la componente vertical de la tracción del tirante y, salvo que la pila sobreelevada fuese muy alta, dicha reacción no podía generarse de forma pasiva sino con una gran flecha del tramo volado y, por lo tanto, con una flexión excesiva. Por ello, Torroja empleó cables de alta resistencia y los pretensó mediante un sistema de elevación con gatos hidráulicos insertados entre las propias pilas y las cabezas de las mismas, consiguiendo además introducir una compresión adicional en los tramos de tablero entre los puntos de anclaje.

I-ETM-002-17

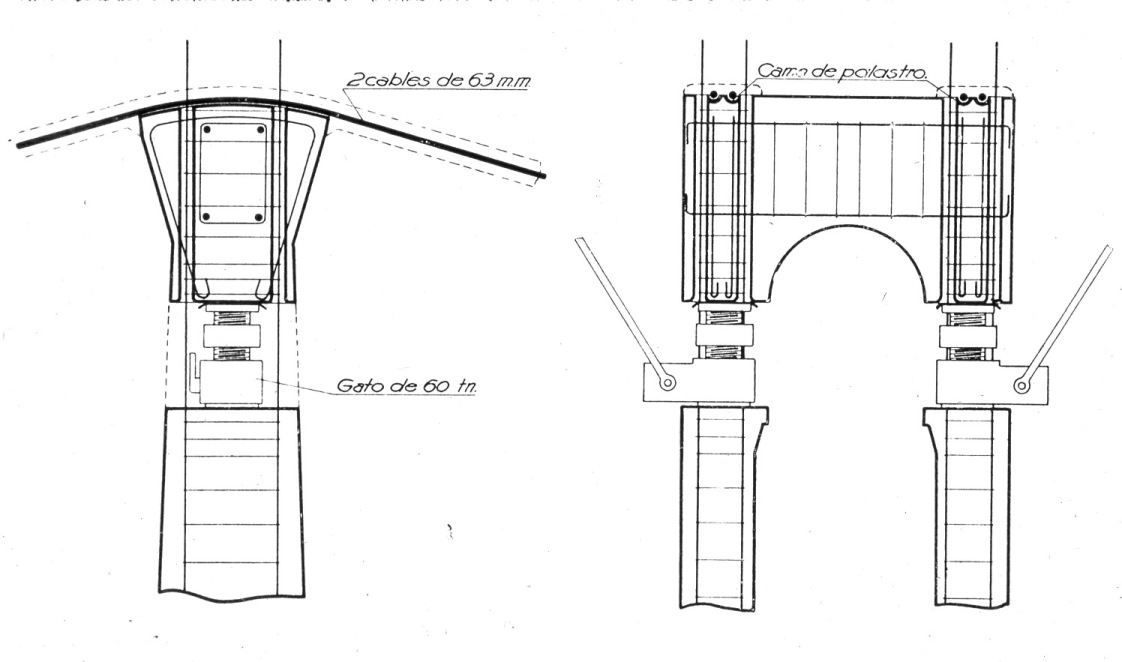

Dispositivos de elevación de las cabezas de los pilares. Fuente: http://www.cehopu.cedex.es/
Tempul

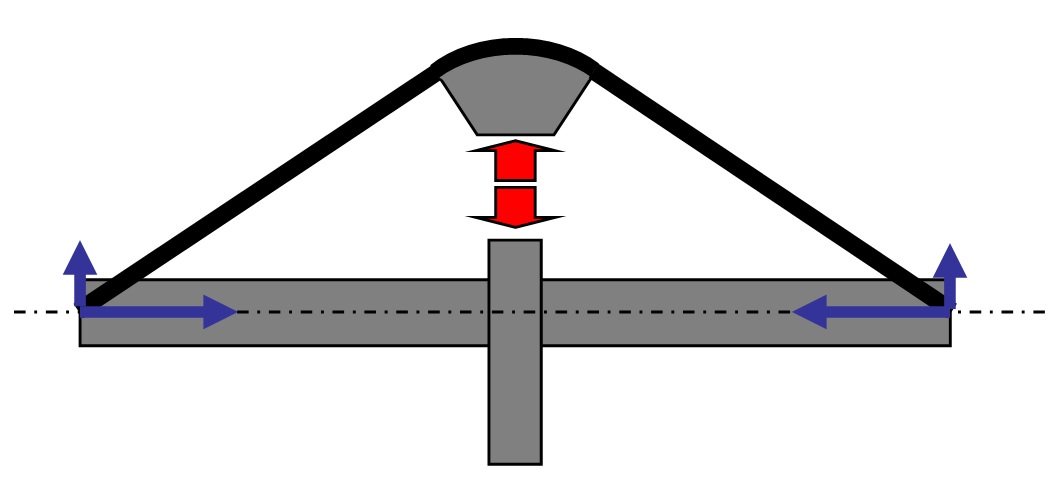

Esquema de esfuerzos al elevar los gatos

Según cuenta Torroja, poco después de finalizar el hormigonado del tramo central apoyado en los voladizos atirantados, sobrevino una fuerte riada que comenzó a arrastrar la cimbra. Viendo peligrar la integridad de la estructura, y puesto que el hormigón ya había alcanzado una resistencia que se estimó suficiente, se procedió a accionar los gatos, levantando el cabezal de las pilas unos 25 cm, lo que bastó para elevar el extremo de los tramos colgados unos 5 cm, separando la estructura de las cimbras que fueron finalmente arrastradas por el agua.

El acueducto de Magdeburgo

El puente Canal de Magdeburgo, sobre el río Elba. Wikipedia

El puente Canal de Magdeburgo (Alemania) es famoso por ser el acueducto navegable más largo del mundo, con una longitud total de 918 m. Este puente conecta el Canal Elbe-Havel con el canal de Mittelland, que atraviesa el río Elba y sobre el que discurre el canal navegable de Magdeburgo. El objetivo es acortar kilómetros de navegación y favorecer la navegación cuando los calados del río son excesivamente bajos.

La construcción del proyecto arrancó en el año 1997 y abrió sus puertas en octubre del 2003, con un costo de aproximado 500 millones de euros, es famoso por ser el acueducto navegable más largo del mundo. Posee una longitud total de 918 m, una anchura de 34 m y una profundidad del canal de 4,25 m. La luz máxima del puente es de 106 m y se construyó con cerca de 68.000 m3 de hormigón y 24.000 t de acero.

Fuente: http://discoverytumundo.blogspot.com.es/

Os dejo un par de vídeos sobre el acueducto, el primero de ellos de licitacivil. Espero que os gusten.

Podéis ampliar la información en algunos de los siguientes enlaces:

http://www.mosingenieros.com/2013/03/el-puente-acuifero-de-magdeburgo.html

http://discoverytumundo.blogspot.com.es/2013/05/interesante-puentes-de-agua-acueducto.html

http://www.elconstructor.com.mx/index.php/secciones/ingenieria/880-qpuentes-de-aguaq-acueducto-navegable-magdeburg-water-bridge-alemania





¿Por qué los romanos fueron grandes ingenieros?

El puente de Alcántara sobre el Río Tajo.

A lo largo de estos meses hemos repasado aspectos históricos y constructivos de la ingeniería de todos los tiempos (Egipto, Mesopotamia, Grecia, por ejemplo), sin embargo aún no hemos dicho nada de Roma. Ello merece no sólo un post, sino varios (el puente de Alcántara debería contar, por méritos propios, con un post de oro). Es más, yo diría que es un atrevimiento por mi parte intentar contar en tan breve espacio  lo más relevante de la ingeniería romana, puesto que, con total seguridad nos dejaremos cosas por el camino. Grandes ingenieros españoles como Fernández Casado abordaron con gran interés estos temas, y hoy día hay verdaderos especialistas en el tema, publicaciones, congresos, páginas web, etc. El propio arquitecto e ingeniero de Julio César, Marco Vitruvio nos ha legado el tratado sobre construcción más antiguo que se conserva De Architectura, en 10 libros (probablemente escrito entre los años 23 y 27 a. C.).  Para resolver cómo abordar el problema de divulgar aspectos de interés sobre la ingeniería romana, lo mejor será hacer varias entregas, dejar cuestiones abiertas, dar enlaces a otras páginas web y recibir todas las sugerencias habidas y por haber de los amables lectores. Vamos allá.

La ingeniería tiene un gran desarrollo y perfección en Roma como lo demuestra la construcción de abastecimientos de agua o poblaciones con toda la infraestructura de canales y acueductos que ello conlleva, el saneamiento de las ciudades, las defensas y las vías de comunicación (calzadas y puentes) que tanta importancia tuvieron en el Imperio. Puede decirse que mientras Grecia fue Arquitectura, Roma fue Ingeniería (Fernández, 2001).

Sin embargo, los ingenieros romanos tuvieron más que ver con sus antiguos colegas de Egipto y Mesopotamia que con sus predecesores griegos.  Los romanos tomaron ideas de los países conquistados para usarlas en la guerra y las obras públicas. Fueron pragmáticos, empleando esclavos y tiempo para sus obras. Las innovaciones romanas en ciencia fueron, comparativamente, más limitadas que las de los griegos; sin embargo, contaron con abundantes soldados, administradores, dirigentes y juristas de gran nivel. Los romanos fueron capaces de poner en práctica muchas de las ideas que les habían precedido y se convirtieron, con toda probabilidad, en los mejores ingenieros de la antigüedad. Quizá no fueron originales, pero aplicaron su técnica ampliamente a lo largo de todo un imperio.  Los ingenieros romanos fueron superiores en la aplicación de las técnicas, entre las cuales son notables los puentes que usaron en vías y acueductos. Para juzgar la extensión de los conocimientos técnicos entre las legiones romanas basta leer en los Comentarios de César la descripción de la construcción de puentes de pilotes que tendían sus ejércitos sobre los ríos helados y los terrenos pantanosos.

Existen datos históricos que prueban el conocimiento y empleo de diversos tipos de hormigones en civilizaciones tan antiguas como la egipcia (3000 a.C.), la griega o la cartaginesa. Sin embargo, como en tantas otras ocasiones, es con los romanos cuando la utilización del hormigón en sus más variadas aplicaciones ha dado lugar a innumerables obras, muchas de las cuales -o sus vestigios- han alcanzado nuestro siglo dando fe de ello. Este material les permitía levantar estructuras laminares monolíticas de gran luz, para cúpulas y bóvedas. El hormigón romano se hacía a base de cal mezclada con arena volcánica, llamada puzolana. Se aplicaba en capas, con un material de relleno o árido, como tejas rotas, entre dos superficies de ladrillo que formaban la cara exterior e interior. Al contrario que el hormigón moderno, no iba armado y requería contrafuertes exteriores, al no poder resistir esfuerzos de tracción. Además, no era tan fluido como el actual, lo cual limitaba la complejidad de los encofrados. El hormigón romano constituía un sistema constructivo económico, rápido y eficaz. El encofrado lo construían grupos reducidos de carpinteros expertos; el hormigón se fabricaba y ponía en obra mediante grandes grupos de trabajadores no especializados.

El Puente del Diablo, en Martorell.

Pasemos ahora, brevemente, a los puentes. Una palabra tan familiar hoy día como “Pontífice” tiene su origen en la designación de los ingenieros constructores de puentes, carácter semántico que insiste en el contenido sagrado del trabajo de estos técnicos. Los romanos construyeron muchos puentes de caballete con madera, uno de los cuales se describe con detalle en la obra citada anteriormente de Julio César. Sin embargo, los puentes romanos que se mantienen en pie suelen sustentarse en uno o más arcos de piedra, como el puente de Martorell cerca de Barcelona, en España y el Ponte di Augusto en Rímini, Italia. El Pont du Gard en Nimes, Francia, tiene tres niveles de arquerías que elevan el puente a 48 m sobre el río Gard, con una longitud de 261 m; es el ejemplo mejor conservado de gran puente romano y fue construido en el siglo I a.C. La utilización de arcos de medio punto derivó más tarde en la de arcos apuntados.

Puente de Tiberio de Rímini

Ningún ingeniero hispanorromano excede en renombre al autor del puente de Alcántara. Por la importancia de su obra, de filiación incontrovertible, y por el monumento que honra su memoria, Cayo Julio Lacer ha quedado como representante arquetípico de los antiguos ingenieros españoles. La inscripción que dejó en el arco conmemorativo situado sobre la calzada es explícita acerca de sus intenciones: Pontem Perpetui Mansurum in Saecula: Dejo un puente que permanecerá por los siglos.

Pont du Gard, Francia.

Además de los notables puentes de los acueductos, visibles en Europa y Asia y de los cuales son ejemplos famosos el acueducto de Segovia, y el Pont du Gard, cerca de Nimes, con 50 m de altura y 300 de largo, son altamente notables las famosas vías imperiales como la Via Appia y la Via Flaminia, que atraviesan Italia longitudinalmente. La Vía Appia, que se inicio en 312 a.C., y fue la primera carretera importante recubierta de Europa. Al principio, la carretera medía 260 km e iba desde Roma hasta Capua, pero en 244 a.C., se alargó hasta Brindisi, siendo entonces una obra de prestigio tal, que la aristocracia flanqueó con monumentos funerarios ambos lados del camino a la salida de Capua. Además, tal era la densidad de tráfico pesado en aquella época que el propio Julio César prohibió que ningún vehículo de cuatro ruedas circulara por las calles de Roma, medida moderna a la vista de nuestros problemas actuales. En la cumbre del poder romano la red de carreteras cubría 290,000 km. desde Escocia hasta Persia.

Los ingenieros romanos mejoraron significativamente la construcción de las carreteras, tanto como herramienta al servicio del mantenimiento del poder imperial como por el hecho de que una carretera bien construida implicaba menores costes de mantenimiento a largo plazo. Esta idea de coste del ciclo de vida, tan vigente hoy día, ya era sobradamente conocida por los ingenieros romanos, pues sus carreteras podían durar cien años sin necesitar grandes reparaciones. Es apenas hasta fechas recientes que la construcción de carreteras ha vuelto a la base de “alto costo inicial – poco mantenimiento”.

Las calzadas romanas podía estar enlosadas (stratus lapidibus), afirmadas (iniecta glarea) o simplemente explanadas y sin firme (terrenae). Las sucesivas capas de firme: el statumen o cimiento de piedra gruesa, el rudus, de piedra machacada y el nucleus, de tierra. En ocasiones se disponía de la suma cresta, de grava cementada con cal, o incluso con enlosado. En este tipo de secciones se constata muchas veces una capa inicial compuesta de canto grueso, con grandes bolos en los flancos, a modo de caja y asiento de las capas superiores. Las calzadas romanas eran construidas con zahorras naturales como material básico. Cada capa tiene en torno a 15 cm, entre otras razones porque la energía de compactación que podía aplicarse en aquella época era casi nula y se reduciría al uso del agua sumado a un simple planchado con un rodillo más o menos pesado. El empleo de cal en la estabilización de suelos, terraplenes y capas de firme es también frecuente, y se debería sobre todo a la imposibilidad de dotar al material de la densidad adecuada con aporte exterior de energía de compactación. Era el factor tiempo y el agua los que realizaban la compactación. Las vías romanas estaban dotadas sistemáticamente de firme, y además adecuado tanto al tráfico rodado como al de caballerías. Incluso cuando se asentaban directamente sobre el sustrato rocoso debían de disponer de una capa mínima de rodadura compuesta por material pétreo de grano fino. Según Moreno (2001), muchos de los caminos empedrados que se imputan a los romanos no poseen las características técnicas que las vías romanas poseían, infravalorándose en numerosas ocasiones la capacidad técnica de los ingenieros romanos. Para aquellos que queráis profundizar más en la ingeniería y técnica constructiva de las vías romanas, os recomiendo la referencia de Moreno (2004)  y la página: http://www.viasromanas.net/

Nos dejamos para otros artículos aspectos de la ingeniería romana relacionados con la hidráulica, las obras marítimas, las cimentaciones o los grandes edificios.

Referencias:

ADAM, J.P. (2002).  La construcción romana. Materiales y técnicas. Editorial de los Oficios, 2ª edición, León.

FERNÁNDEZ, M. (2001). Ingeniería militar e ingeniería civil, dos ingeniería íntimamente vinculadas. Revista de Obras Públicas, 3.413: 47-57.

FERNÁNDEZ CASADO, C. (1983). Ingeniería hidráulica romana. Colegio de Ingenieros de Caminos, Canales y Puertos. Madrid.

MORENO, I. (2001). Características de la infraestructura viaria romana. OP ingeniería y territorio, 56: 4-13.

MORENO, I. (2004). Vías romanas. Ingeniería y técnica constructiva. Ed. Ministerio de Fomento CEDEX-CEHOPU.

YEPES, V. (2009). Breve historia de la ingeniería civil y sus procedimientos. Universidad Politécnica de Valencia.
