El Sistema Q: La fórmula matemática que evita que los túneles se nos caigan encima

Construir un túnel es, en esencia, un desafío contra la gravedad y la incertidumbre geológica. ¿Cómo podemos determinar con precisión si las miles de toneladas de roca que descansan sobre nuestras cabezas permanecerán estables o colapsarán de forma inminente? Esa es la pregunta fundamental a la que la ingeniería geotécnica intenta responder cada vez que nos adentramos en las profundidades de la corteza terrestre.

Desde 1974, el Sistema Q, desarrollado por el Instituto Geotécnico Noruego (NGI), se ha consolidado como el estándar mundial para clasificar las masas rocosas. No se trata solo de un conjunto de tablas, sino de una metodología empírica rigurosa que traduce la complejidad caótica de la naturaleza en un lenguaje numérico. A continuación, exploramos cinco verdades esenciales sobre este sistema que sostiene nuestro mundo subterráneo.

En otras entradas del blog, ya estudiamos este tema: https://victoryepes.blogs.upv.es/2023/01/12/sostenimiento-de-un-tunel-segun-el-indice-q-de-barton/

El sistema Q no es solo un número, sino un equilibrio entre tres fuerzas.

La verdadera potencia del sistema Q reside en la elegancia de su ecuación fundamental, que equilibra seis parámetros geológicos mediante tres cocientes críticos.

Esta fórmula permite capturar la integridad de la excavación mediante la interacción de los tres principales factores de estabilidad:

  • Tamaño de los bloques (RQD/Jn): relaciona el índice de calidad de la roca con el número de familias de juntas (Jn). Define la estructura geométrica básica del macizo.
  • Resistencia al corte interbloque (Jr/SRF): analiza las fuerzas externas, teniendo en cuenta la rugosidad de las juntas (Jr) y su alteración o relleno mineral (Ja).
  • Esfuerzo activo (Jw/SRF): analiza las fuerzas externas. En este caso, el factor SRF (Stress Reduction Factor) es fundamental, ya que cuantifica la relación entre la resistencia de la roca y el esfuerzo actuante en rocas competentes, así como la influencia del agua (Jw).

Como bien señala el manual técnico de NGI:

«La estabilidad de la masa rocosa está influida por varios parámetros, pero principalmente por los tres factores siguientes: grado de fracturación (tamaño de los bloques), condiciones de fricción a lo largo de las fracturas y condiciones de estrés.»

El factor humano: por qué los expertos deben «calibrarse».

A pesar del rigor de las fórmulas, el sistema Q reconoce que la clasificación de los macizos rocosos se basa en evaluaciones subjetivas. Lo que un ingeniero identifica como una junta «ligeramente alterada», otro podría interpretarlo de manera distinta según su experiencia previa.

En la práctica senior, entendemos que el criterio profesional es el motor del sistema. Por ello, en proyectos de gran envergadura, es imperativo realizar sesiones conjuntas de mapeo al inicio de la obra. Este proceso de «calibración» entre geólogos e ingenieros no es un mero trámite, sino la garantía de una evaluación coherente y consensuada de cada parámetro de Q. La subjetividad humana se mitiga mediante el consenso técnico, lo que garantiza que los datos que alimentan el diseño del soporte sean fiables y coherentes.

Los límites de la «fórmula mágica».

La ingeniería responsable sabe cuándo una herramienta empírica debe complementarse. El sistema Q es muy robusto para rocas duras y fracturadas, pero el manual de NGI establece límites claros en los que su aplicación requiere precaución extrema o el uso de métodos adicionales.

  • Rocas blandas o débiles con pocas o ninguna fractura.
  • Masas rocosas extremadamente fracturadas (calidad «extremadamente pobre»).
  • Macizos fracturados con baja confinación.
  • Condiciones geométricas muy desfavorables en macizos rocosos fracturados.
  • Rocas con anisotropía severa (en foliación o en estado de esfuerzos).
  • Deformaciones dependientes del tiempo y de la presencia de rocas expansivas.

En estos escenarios, un ingeniero sénior sabe que debe integrar mediciones de deformación en tiempo real con simulaciones numéricas para validar el comportamiento del terreno.

¿Por qué el diseño de túneles es inherentemente conservador?

Es habitual que el soporte instalado en los túneles modernos parezca exceder los requisitos mínimos. Esto responde a una filosofía de seguridad profundamente arraigada: las recomendaciones del sistema Q son intrínsecamente conservadoras porque se basan en una base de datos de casos en los que no se produjo un fallo.

Además, la tecnología ha evolucionado más rápido que las tablas originales. El hormigón proyectado (shotcrete) reforzado con fibras de hoy en día presenta una mayor resistencia a la compresión y una mejor capacidad de absorción de energía que los materiales de los años setenta. Esta evolución, sumada a la prioridad absoluta de la seguridad laboral y de la vida útil de la infraestructura, explica por qué a menudo se instala más soporte del que estrictamente exige el valor de Q.

El «test del martillo»: ciencia en su forma más pura.

Aunque nos encontramos en la era de los escáneres láser, el método más fiable para determinar el RQD (Rock Quality Designation) suele ser el más manual. Según la definición de Deere, el RQD se basa en la suma de fragmentos del núcleo de más de 10 cm de longitud que presentan fracturas naturales.

Es aquí donde entra en juego el «test del martillo» para evaluar las juntas curadas. La decisión de si una fractura rellena de minerales como la epidota, el cuarzo o la calcita debe contarse como una «junta natural» (lo que reduciría el RQD) o como roca intacta depende de su resistencia. Si al golpear la roca con el martillo, esta se rompe a través de la masa intacta y no por la junta, consideramos que la junta está «soldada». En este caso, el valor del RQD aumenta, lo que refleja una mayor calidad del macizo rocoso. Se trata de la síntesis perfecta entre la alta ingeniería y el contacto físico directo con la geología.

Conclusión: un futuro sólido bajo tierra.

El sistema Q se ha adaptado a los tiempos integrando herramientas de mapeo digital en secciones de túneles y en registros de perforación sin perder su esencia empírica. No obstante, a medida que proyectamos túneles a mayores profundidades y en condiciones geológicas más adversas, surge una pregunta que todo ingeniero debe tener presente: ¿hasta dónde llega nuestra capacidad para predecir la naturaleza de lo que hay bajo cientos de metros de presión rocosa? Por ahora, la combinación de la fórmula de NGI, los nuevos materiales de soporte y la experiencia calibrada sigue siendo nuestra guía más segura en la oscuridad del subsuelo.

En esta conversación puedes escuchar las ideas más interesantes sobre este tema.

Este vídeo resume bien los conceptos básicos del sistema Q.

Guía_del_Sistema_Q

1778661738688

Referencias:

BARTON, N.; GRIMSTAD, E. (2000). (C.L. Jimeno et al.) El sistema Q en el método Noruega de excavación de túneles. Ingeo Tuneles, Madrid.

BARTON, N.; LIEN, R.; LUNDE, J. (1974). Engineering classification of rock masses for the design of tunnel support. Rock Mechanics, Springer Verlag, vol. 6, pp. 189-236.

BIENIAWSKI, Z. T. (1989). Engineering rock mass classifications: a complete manual for engineers and geologists in mining, civil, and petroleum engineering. Wiley-Interscience, pp. 40–47.

GALLO, J.; PÉREZ, H.; GARCÍA, D. (2016). Excavación, sostenimiento y técnicas de corrección de túneles, obras subterráneas y labores mineras. Universidad del País Vasco. Bilbao, España, 277 pp.

GRIMSTAD, E.; BARTON, N. (1993). Updating the Q-Sytem for NMT. Proceedings of the International Symposium on Sprayed Concrete – Modern Use of Wet Mix Sprayed Concrete for Underground Support. Fagemes, Norway. Ed. Kompen, Opsahi and Berg. Norwegian Concrete Association. Oslo.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Microtúneles: Tecnología sin zanja para la construcción subterránea

Figura 1. Microtúnel.https://purewater-int.com/services/microtunneling/

La ingeniería civil ha desarrollado tecnologías avanzadas que permiten la instalación y el mantenimiento de infraestructuras subterráneas sin afectar significativamente a la superficie. Una de estas tecnologías, particularmente útil en áreas urbanas y entornos sensibles, es la de los microtúneles.

En este artículo, exploraremos los aspectos principales de los microtúneles, sus ventajas y limitaciones, los distintos tipos de escudos y los métodos de revestimiento, como el uso de dovelas y la hinca de tubería, que aseguran la estabilidad de los túneles.

1. ¿Qué son los microtúneles?

Los microtúneles son un tipo específico de tecnología sin zanja diseñada para instalar tuberías y conductos subterráneos a través de un proceso de perforación y revestimiento controlado, sin requerir excavaciones abiertas en la superficie. Estos túneles de pequeño diámetro suelen utilizarse para instalar colectores, redes de agua y sistemas de alcantarillado. A diferencia de otras técnicas de perforación, los microtúneles ofrecen mayor precisión y estabilidad estructural, ya que se utilizan tuneladoras y sistemas de guiado avanzados.

Ventajas de los microtúneles

  • Impacto mínimo en la superficie: Como no es necesario abrir zanjas, los microtúneles reducen las interrupciones en el tráfico y minimizan los daños en la infraestructura existente.
  • Menor impacto ambiental: Este método evita la remoción de grandes cantidades de tierra y reduce los desechos de la construcción, por lo que es una opción más ecológica.
  • Ideal para áreas de difícil acceso: Al requerir solo pozos de entrada y salida, los microtúneles son ideales para trabajos en áreas urbanas densamente pobladas o bajo infraestructuras ya existentes.

Limitaciones de los microtúneles

  • Costos iniciales elevados: La maquinaria y planificación requerida pueden aumentar los costos, especialmente en terrenos sencillos donde una excavación tradicional sería suficiente.
  • Necesidad de estudios geotécnicos detallados: Para asegurar el éxito del proyecto, es necesario un análisis exhaustivo del tipo de suelo, así como un diseño específico para el trazado y la maquinaria a emplear.

2. Maquinaria y equipos utilizados en la perforación de microtúneles

La construcción de microtúneles requiere diferentes tipos de escudos, que son dispositivos que protegen el frente de excavación y facilitan la extracción de material. El tipo de escudo elegido depende de las características del terreno y de las especificaciones del proyecto.

Tuneladoras de escudo abierto

Los escudos abiertos son los más básicos y se utilizan en terrenos cohesivos y por encima del nivel freático. Su diseño permite que el personal trabaje dentro del escudo y retire el material excavado mediante cintas transportadoras o vagonetas. Sin embargo, su principal limitación es que no pueden prevenir derrumbes, lo que los hace adecuados solo para suelos estables. Existen versiones que utilizan aire presurizado para estabilizar el entorno en algunas condiciones.

Tuneladoras de escudo cerrado

Las tuneladoras de escudo cerrado son las máquinas principales utilizadas en los microtúneles. Estos equipos están diseñados para evitar derrumbes y permiten un control preciso sobre la extracción del material excavado. Existen dos tipos principales de tuneladoras de escudo cerrado:

  • Tuneladora EPB (Earth Pressure Balance): Equilibra la presión en el frente usando el propio material excavado, lo cual es especialmente útil en terrenos arcillosos. Además, utiliza espumas y polímeros para estabilizar el suelo.
  • Tuneladora hidroescudo: Este tipo de tuneladora utiliza lodos para estabilizar el frente de excavación, lo que resulta especialmente útil en suelos arenosos o bajo el nivel freático.

Ambos tipos de escudos permiten extraer el material en seco o húmedo, asegurando una operación segura y eficiente en diversas condiciones geológicas.

Figura 2. Tuneladora EPB. https://www.gypsum.in/microtunneling/

3. Métodos de revestimiento en microtúneles

Un aspecto importante en la construcción de microtúneles es el revestimiento, que garantiza la estabilidad y durabilidad del túnel, especialmente en terrenos inestables. Existen dos métodos principales de revestimiento: el método de dovelas y el método de hinca de tubería.

Revestimiento con dovelas

Este método consiste en el uso de dovelas, secciones de anillo prefabricadas, que se ensamblan en el interior del túnel a medida que avanza la tuneladora. El procedimiento implica montar las dovelas dentro de la máquina y posteriormente inyectar mortero en el trasdós para garantizar la estabilidad del revestimiento y evitar filtraciones. Este método permite construir túneles con radios de curvatura pequeños, adaptándose a trazados complejos y de gran diámetro.

Revestimiento con hinca de tubería

El revestimiento con hinca de tubería es ideal para túneles de menor diámetro y consiste en empujar tramos de tubería prefabricada desde el pozo de ataque hasta el pozo de salida. Este proceso puede incorporar estaciones intermedias para longitudes extensas, y utiliza bentonita como lubricante para reducir la fricción durante la hinca. La principal ventaja de este método es que no requiere que el personal opere dentro de la tuneladora y facilita la alineación precisa gracias al sistema de guiado continuo.

Ambos métodos de revestimiento cumplen la función de asegurar la estabilidad y el sellado del túnel, aunque su selección dependerá de las características específicas del proyecto.

4. Planificación y ejecución de un proyecto de microtúnel

Para llevar a cabo un proyecto de microtúnel, es fundamental una planificación detallada que incluya:

  • Estudios geotécnicos: Analizar el tipo de suelo es esencial para definir el equipo y las técnicas de excavación adecuadas, especialmente en terrenos variables o inestables.
  • Selección de tuneladora y herramientas de corte: La tuneladora debe ser seleccionada en función de las condiciones del suelo, y equipada con herramientas de corte específicas.
  • Diseño del pozo de ataque: Los pozos de entrada y salida deben ser diseñados para facilitar el montaje y operación de la tuneladora.
  • Sistema de guiado: Un sistema de guiado, como un teodolito láser motorizado, asegura que la perforación siga el trazado previsto, evitando desviaciones que podrían afectar la estructura del túnel.

5. Caso de estudio: El colector de Valdemarín

Un ejemplo destacado de aplicación de los microtúneles es el proyecto del colector de Valdemarín, en el que se utilizó una tuneladora EPB con dovelas para construir un colector de aguas en un terreno arenoso y de alta abrasividad. El colector, con un diámetro nominal de 2760 mm, fue diseñado para superar el reto de excavar bajo un nivel freático considerable y con una geometría compleja, incluyendo curvas de pequeño radio. Gracias a la tecnología de microtúnel, fue posible instalar el colector, minimizando el impacto en el entorno urbano y controlando el proceso de excavación en un suelo particularmente desafiante.

Conclusión

Los microtúneles son una solución avanzada para la construcción subterránea, especialmente útil en entornos urbanos densos y ambientalmente sensibles. Con diversas opciones de escudos (abiertos y cerrados) y métodos de revestimiento, como las dovelas y la hinca de tuberías, esta tecnología proporciona flexibilidad y precisión en una amplia gama de condiciones geológicas. La implementación de microtúneles sigue siendo una herramienta clave para el desarrollo de infraestructuras subterráneas sostenibles, ya que minimiza el impacto en la superficie y optimiza el proceso constructivo.

Os dejo algunos vídeos para ilustrar esta técnica constructiva.

Referencias:

FRENCH SOCIETY FOR TRENCHLESS TECHNOLOGY (FSTT). Microtunneling and Horizontal Drilling: Recommendations. John Wiley & Sons, 2010.

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de túneles mediante perforación y voladura

Figura 1. Operaciones básicas integrantes del ciclo de excavación de túneles con explosivos

A pesar del avance tecnológico, la técnica de perforación y voladura sigue siendo popular en la excavación de túneles por sus ventajas. A diferencia de la excavación mecánica, la técnica de explosivos es versátil, trabajando con varios tipos de roca y secciones de obra. Además, se adapta a otros trabajos, es fácil de transportar y la inversión inicial es reducida. Se trata de un método de frente abierto que consiste básicamente en realizar taladros que posteriormente se cargan con explosivos y se detonan. Los gases de la explosión penetran en las fracturas y desmenuzan la roca.

Esta técnica se utiliza en rocas de alta resistencia con una velocidad sísmica de entre 2000 y 2500 m/s, dependiendo de las condiciones del terreno o de la abrasividad de las rocas. Es aplicable a rocas con una resistencia a la compresión de 80 MPa o superior, incluso las más duras, por lo que resulta más eficiente que la excavación mecánica. En estos casos, la excavación mecánica puede no resultar rentable debido a la pérdida de rendimiento y al desgaste de los elementos. Además, la técnica de perforación y voladura es más flexible y puede adaptarse a cambios litológicos o trastornos tectónicos en el terreno.

La técnica de excavación con explosivos consiste en realizar taladros en el frente de excavación, cargarlos con explosivos y detonarlos. Para perforar se emplean equipos como “jumbos” o carros perforadores. Uno de los principales objetivos de una buena voladura es evitar el deterioro excesivo de la roca circundante a la excavación, ya que una voladura inadecuada puede provocar sobreexcavaciones y caídas de bloques que generen problemas de estabilidad adicionales. Por lo tanto, es necesario realizar voladuras controladas y técnicas, como el precorte o las voladuras suaves, para minimizar el daño estructural del terreno. En la Figura 1 se muestran las operaciones básicas que componen el ciclo de excavación de túneles con explosivos.

Los taladros se ajustan a una longitud de avance de entre 1 y 4 m, según la resistencia de la roca. Aunque hay diferentes disposiciones de taladros, todas ellas deben atenuar el confinamiento generado por la onda expansiva, ya que solo hay una salida.

Figura 2. Zonas de una voladura en un túnel

La técnica de voladura en el frente de ataque consiste en una explosión controlada que se lleva a cabo mediante una secuencia. Se utilizan detonadores de retardo de milisegundos para activar las distintas áreas de la carga en momentos diferentes. Es necesario que, en un principio, se cree un hueco libre con los barrenos de cuele y contracuele, hacia el cual romperán las cargas restantes de la sección. A continuación, se vuela la destroza y se da forma a la sección del túnel con los barrenos del piso (zapateras) y los barrenos de recorte o de contorno.

La excavación de túneles puede llevarse a cabo en secciones completas o, si estas son demasiado grandes, por fases, empleando galerías de avance, destrozas laterales y/o banqueo del suelo. Los jumbos modernos presentan una ventaja significativa frente a los topos y los minadores. A diferencia de los topos, que solo pueden excavar secciones circulares, y de los minadores, que tienen una capacidad de cobertura limitada, los jumbos actuales se utilizan para trabajos de perforación y sostenimiento y cuentan con una gran movilidad que les permite desplazarse fácilmente de un frente a otro.

En términos de inversión, los equipos de perforación son más económicos que los minadores o topos para una misma sección de excavación. Por lo tanto, en obras lineales de reducida longitud, es el sistema más recomendable para su amortización y se puede destinar a la ejecución de otras obras distintas.

Sin embargo, el arranque con explosivos presenta algunos inconvenientes en comparación con la excavación mecánica. Por ejemplo, los perfiles de excavación pueden ser más irregulares y la alteración del macizo rocoso remanente puede ser intensa si las voladuras no se disparan empleando técnicas de contorno en el perímetro. Ambos aspectos pueden aumentar los costes de sostenimiento y, sobre todo, los del revestimiento mediante hormigonado.

Además, si se realizan perforaciones con explosivos en zonas urbanas, las vibraciones generadas por las voladuras pueden constituir un factor limitante. Por tanto, es necesario proteger la integridad de las edificaciones y de otras estructuras subterráneas, así como evitar las molestias a las personas.

Ciclo básico de perforación y voladura

En primer lugar, es importante tener en cuenta que la excavación de túneles en roca usando la perforación y los explosivos es una operación cíclica y no continua.

El ciclo básico de excavación mediante perforación y voladura consta de las siguientes operaciones. Si solo se excava la parte superior y un banco en lugar de todo el frente, se tendrá un ciclo doble más complejo:

  • Perforación de barrenos en el frente a un patrón y una profundidad adecuados.
  • Retirar el equipo perforador.
  • Carga del explosivo y retirada del personal.
  • Detonado de las cargas.
  • Evacuación de humos y ventilación.
  • Saneo de los hastiales y de la bóveda y del bulonado.
  • Carga y transporte del escombro.
  • Labores de sostenimiento y gunitado.
  • Replanteo de la nueva voladura.

El tiempo que se tarda en completar un ciclo de excavación para un túnel con sección completa o de calota, si el avance se realiza en varias fases, suele ser de uno a dos turnos, según la sección y el tipo de sostenimiento requerido. La distribución de tiempos suele seguir la tabla que se presenta a continuación:

Perforación de barrenos 10 – 30 %
Carga del explosivo 5 – 15 %
Voladura y ventilación 5 – 10 %
Saneo y desescombro 15 – 35 %
Sostenimiento 65 – 10 %

En la tabla se observa que el tiempo destinado al sostenimiento en la sección de avance puede superar el 50 % de la duración total del ciclo en los casos más desfavorables. Por otro lado, en la sección de destroza, estos tiempos suelen ser la mitad e incluso inferiores.

En general, se recomienda utilizar una tuneladora (TBM) para excavar túneles de más de 4,5 km de longitud y la técnica de perforación y voladura para túneles de menos de 1,5 km de longitud (ver Figura 3). Sin embargo, esta es una guía general y cada proyecto debe evaluarse en función de los factores específicos que puedan influir en la elección del método de excavación. Por ejemplo, puede haber casos en los que un túnel de 5 km se excave mediante perforación y voladura en lugar de con una tuneladora, o viceversa, en función de factores como la geología, la geometría, el impacto ambiental y los plazos de ejecución. Para los túneles cuya longitud está comprendida entre 1,5 y 4,5 km, los costes de ejecución pueden ser similares, pero deben considerarse otros factores para tomar una decisión informada sobre el método de excavación más adecuado.

Figura 3. Coste según longitud del túnel excavado para los métodos con TBM y perforación y voladura. https://bestsupportunderground.com/tbm-perforacion-voladura/

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

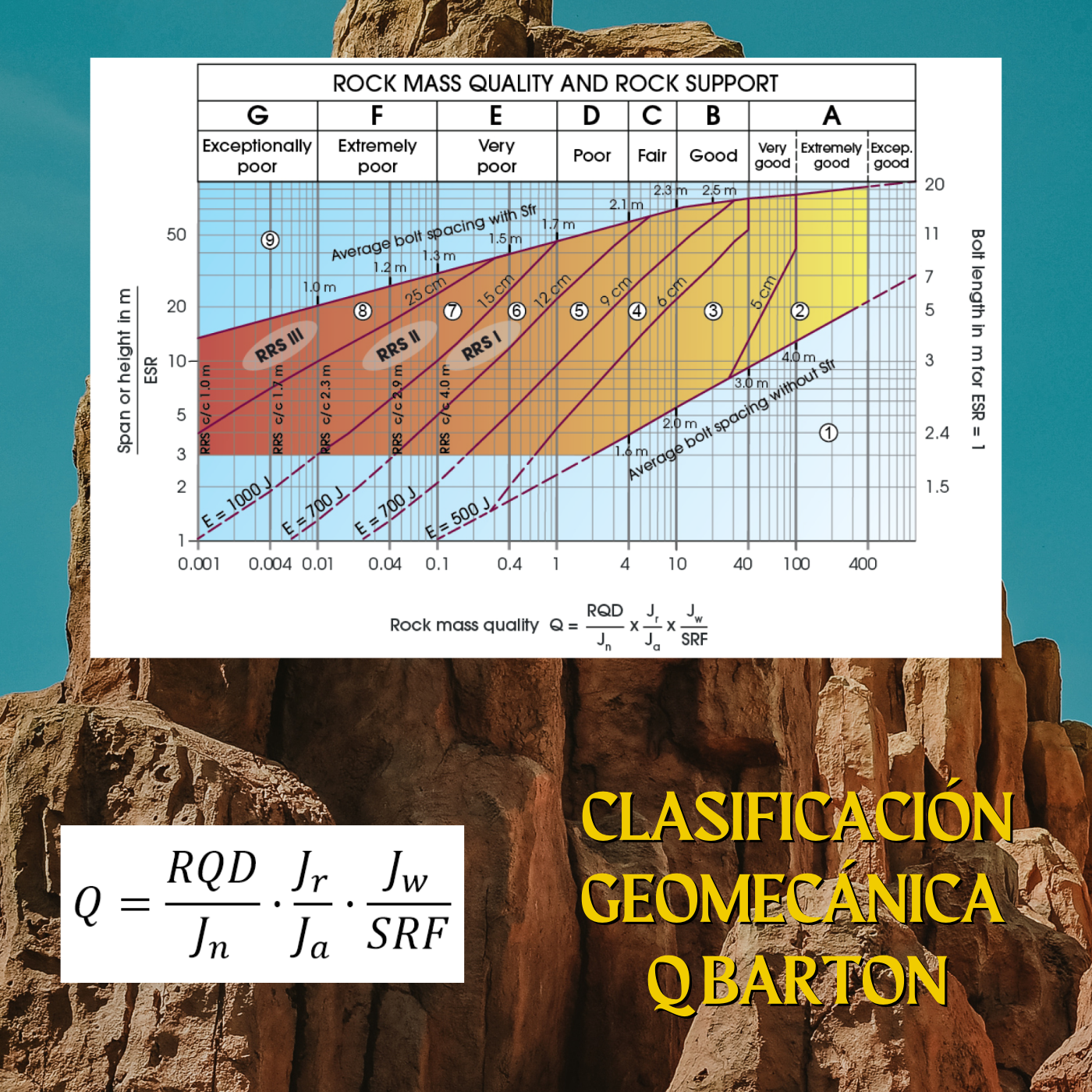

Sostenimiento de un túnel según el índice Q de Barton

Los sistemas de clasificación del macizo rocoso se basan fundamentalmente en un enfoque empírico y se desarrollan como herramientas de diseño sistemático en las ingenierías civil y minera. Su objetivo es ordenar y sistematizar los procedimientos de investigación de campo. La mayoría de estos sistemas clasifican las condiciones geomecánicas en varios grupos que representan las distintas capacidades portantes de la roca. No obstante, no deberían utilizarse como sustitutos de los estudios analíticos, las observaciones, las mediciones y las aportaciones de expertos, sino en combinación con otras técnicas. La clasificación Q de Barton es una de las clasificaciones geomecánicas más empleadas en los macizos rocosos, junto con la clasificación RMR de Bieniawski.

La clasificación Q fue desarrollada por Barton, Lien y Lunde en 1974 a partir de un estudio empírico de un gran número de túneles. Esta clasificación permite estimar parámetros geotécnicos del macizo y diseñar sostenimientos para túneles y cavernas subterráneas. El índice Q se basa en seis parámetros que indican el tamaño de los bloques, la resistencia al corte entre los bloques y la influencia del estado tensional:

Donde:

RQD       Índice de calidad de la roca (Rock Quality Designation)

Jn            Índice de diaclasado, que indica el grado de fracturación del macizo rocoso

Jr            Índice de rugosidad de las juntas

Ja            Índice que indica la alteración de las discontinuidades

Jw            Coeficiente reductor por la presencia de agua

SRF        Coeficiente que tiene en cuenta la influencia del estado tensional del macizo rocoso (Stress Reduction Factor)

El índice Q varía entre 0,001 y 1.000, correspondiendo los valores bajos a rocas malas y los altos a las rocas buenas.

Una de las aplicaciones de este índice es permitir establecer qué tipo de sostenimiento debería tener un túnel excavado en un macizo rocoso. A continuación, os dejo un problema resuelto que, espero, os resulte de interés. Un problema similar lo resolvimos en un artículo anterior, en particular, el que calculaba la longitud de avance sin sostenimiento de un túnel.

Pincha aquí para descargar

También os dejo un documento que creo que os puede resultar de muchísimo interés:

Pincha aquí para descargar

Referencias:

BARTON, N.; GRIMSTAD, E. (2000). (C.L. Jimeno et al.) El sistema Q en el método Noruega de excavación de túneles. Ingeo Tuneles, Madrid.

BARTON, N.; LIEN, R.; LUNDE, J. (1974). Engineering classification of rock masses for the design of tunnel support. Rock Mechanics, Springer Verlag, vol. 6, pp. 189-236.

BIENIAWSKI, Z. T. (1989). Engineering rock mass classifications: a complete manual for engineers and geologists in mining, civil, and petroleum engineering. Wiley-Interscience, pp. 40–47.

GALLO, J.; PÉREZ, H.; GARCÍA, D. (2016). Excavación, sostenimiento y técnicas de corrección de túneles, obras subterráneas y labores mineras. Universidad del País Vasco. Bilbao, España, 277 pp.

GRIMSTAD, E.; BARTON, N. (1993). Updating the Q-Sytem for NMT. Proceedings of the International Symposium on Sprayed Concrete – Modern Use of Wet Mix Sprayed Concrete for Underground Support. Fagemes, Norway. Ed. Kompen, Opsahi and Berg. Norwegian Concrete Association. Oslo.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

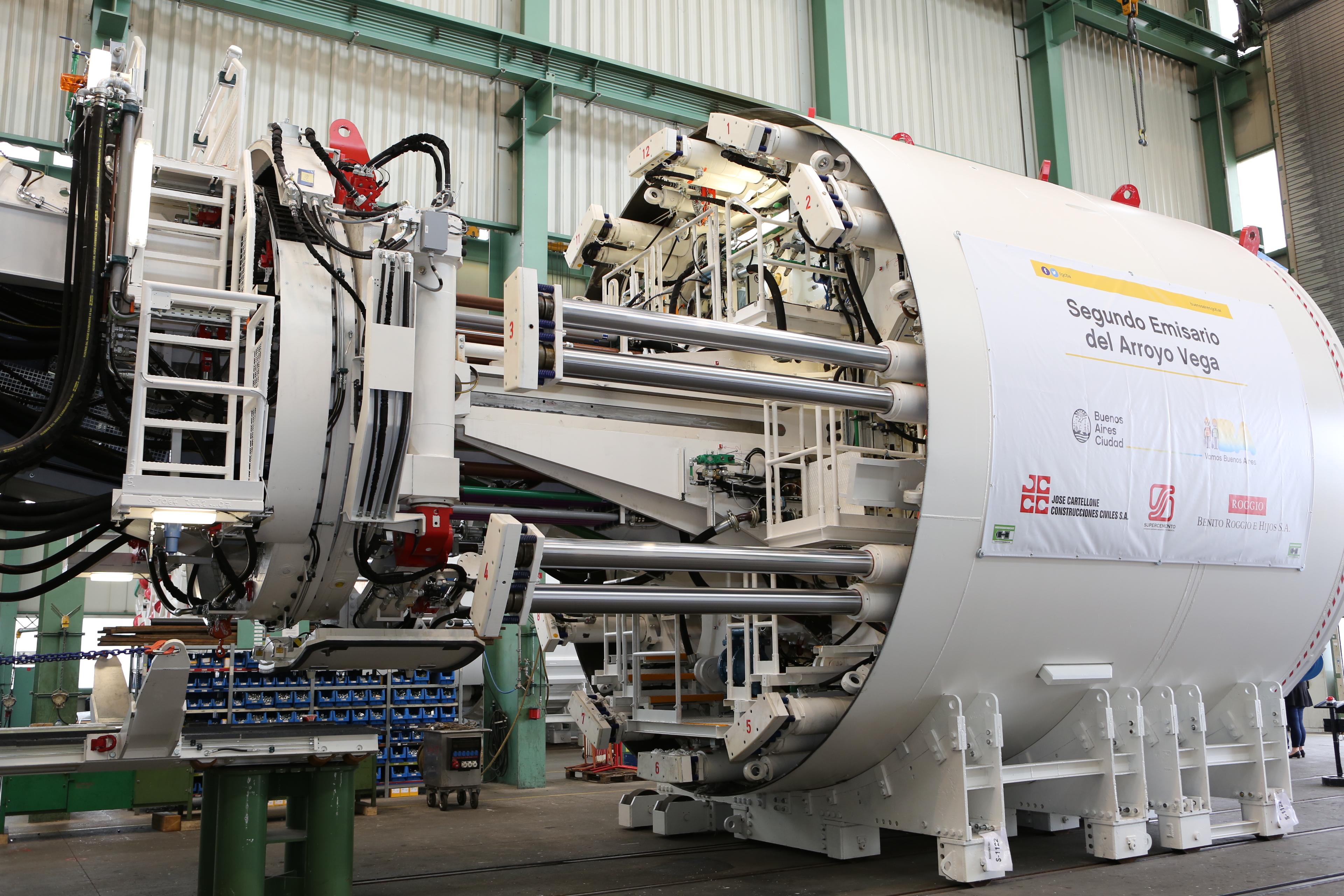

Esto me suena… las tuneladoras y el «Ciudadano García»

Gobierno de la Ciudad Autónoma de Buenos Aires [CC BY 2.5 ar (https://creativecommons.org/licenses/by/2.5/ar/deed.en)], via Wikimedia Commons

Va siendo ya habitual colaborar de vez en cuando con el periodista José Antonio García Muñoz, conocido como Ciudadano García, sobre temas de ingeniería. Como ya he comentado en alguna entrada anterior, la labor de divulgación de las ciencias, y en particular de la ingeniería, resulta una tarea agradable y enriquecedora. Hoy hemos hablado sobre tuneladoras.

Tener la oportunidad de comunicar aspectos de nuestra profesión a más de 300.000 oyentes supone todo un reto, más si lo que se busca es transmitir de forma sencilla y para todo el mundo, aspectos técnicos que, a veces, solo somos capaces de hacerlo con colegas o estudiantes. Insisto, todo un reto y una oportunidad que se agradece.

Os dejo a continuación el audio por si queréis escucharlo. Se grabó en directo, y suena tal cual se hizo. Espero que os guste.





Excavación de túneles con excavadoras y martillos hidráulicos pesados

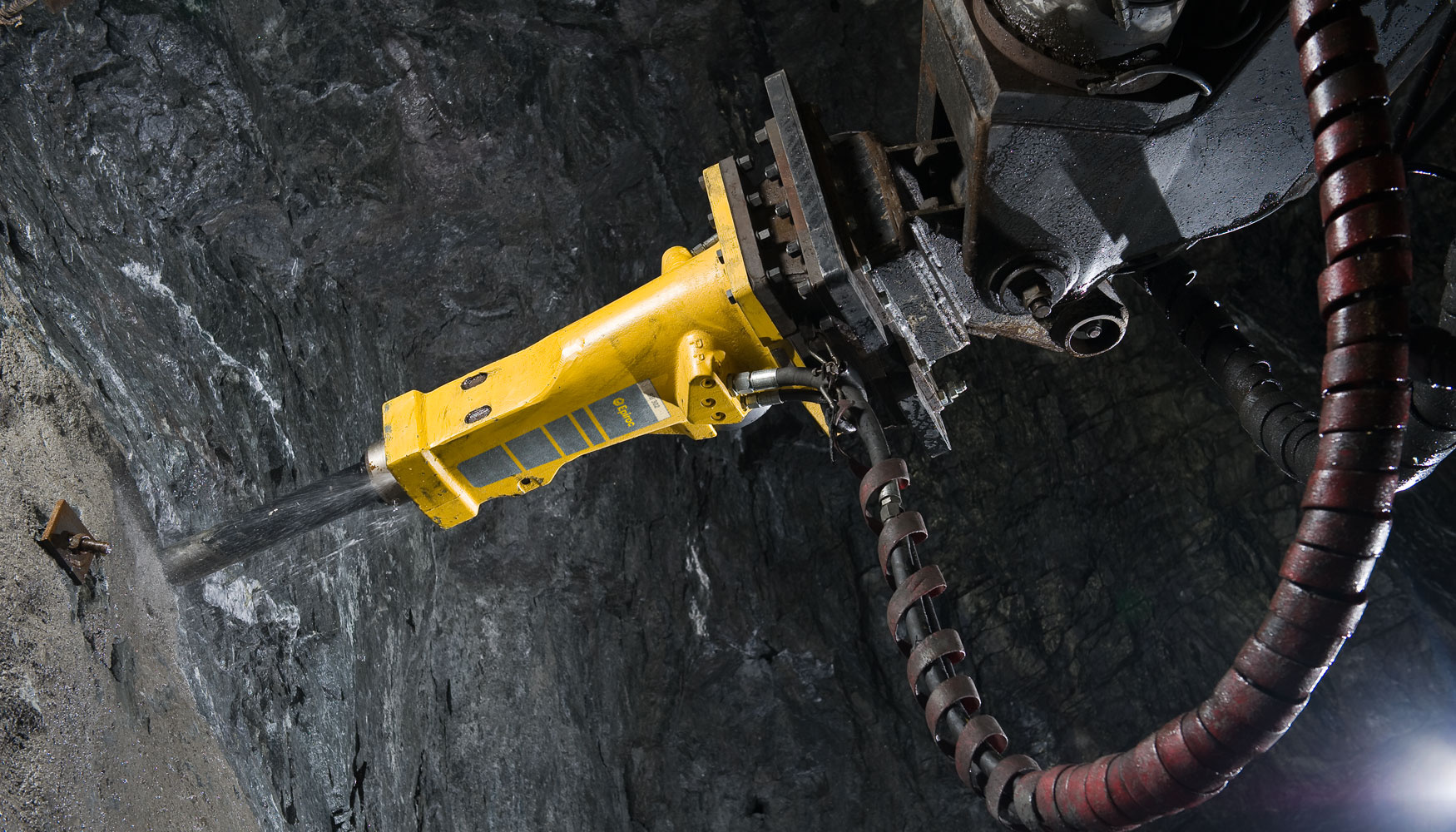

Martillo SB 302 de Epiroc. https://www.interempresas.net/maquinaria-demolicion/Articulos/313719-Grandes-(-pequenas)-noticias-gama-tuneles-martillos-hidraulicos-cuerpo-monobloque.html

Tanto las excavadoras con cuchara frontal o las retroexcavadoras, junto con los martillos hidráulicos, se emplean profusamente en labores de saneo y desescombro en los procedimientos convencionales de excavación de túneles; sin embargo, llegan a constituir un procedimiento constructivo por sí mismo en los siguientes casos:

  • Excavadoras: se utilizan en rocas blandas, con resistencia a compresión inferior a 5 MPa, en general.
  • Martillos hidráulicos pesados: se montan sobre retroexcavadoras convencionales y llegan a incluir utensilios especiales, como brazos telescópicos, que facilitan el acceso a todas las partes del frente. Siempre se requiere la utilización de palas cargadoras para la retirada del escombro.

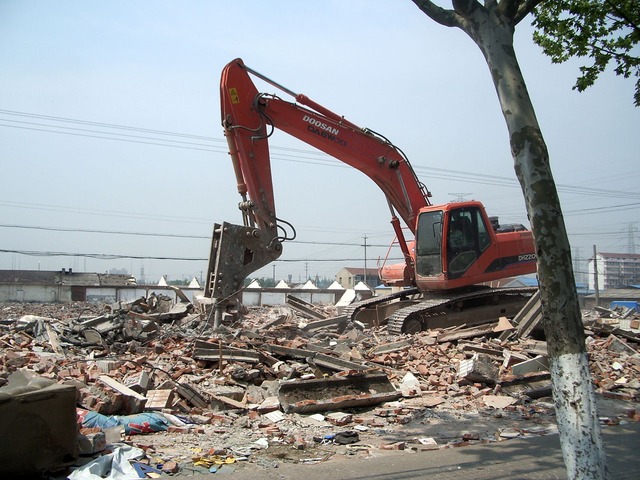

https://pixabay.com/es/excavadora-demolici%C3%B3n-equipo-pesado-1859/

Los martillos hidráulicos realizan un ataque puntual en la que la energía se genera mediante motores eléctricos o diesel y se transmite a través de un circuito hidráulico a la herramienta “puntero” situada en el extremo articulado de la máquina. La roca se quebranta mediante la energía de impacto generada y el material rocoso excavado se desprende en forma de pequeños bloques o esquirlas. Estos martillos suelen emplearse en los siguientes casos:

  • Macizos rocosos de matriz dura fuertemente plegados o fracturados (RQD < 25-30).
  • Macizos rocosos con facturación media (RQD < 50) y matriz dura (resistencia a compresión < 100 MPa)

La excavación con estos medios es posible por encima de los condicionantes indicados, si bien el rendimiento es muy bajo; no obstante, circunstancias especiales llegan a requerir su empleo en macizos rocosos de calidad media a alta, como por ejemplo para reducir vibraciones. Así, varios túneles de la Autopista de las Flores, en San Remo (Italia), han sido construidos de esta forma para no afectar a los invernaderos de flores que se asientan en las laderas de los accidentes orográficos salvados por los túneles.

Os dejo varios vídeos sobre el tema.  En este primero podemos ver una excavadora hidráulica HITACHI 460 con un martillo de 5 toneladas durante la excavación de un túnel.

En este otro, vemos cómo se utiliza una retroexcavadora en el túnel del Rañadoiro.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Métodos y equipos de excavación en túnel. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.835. Valencia.

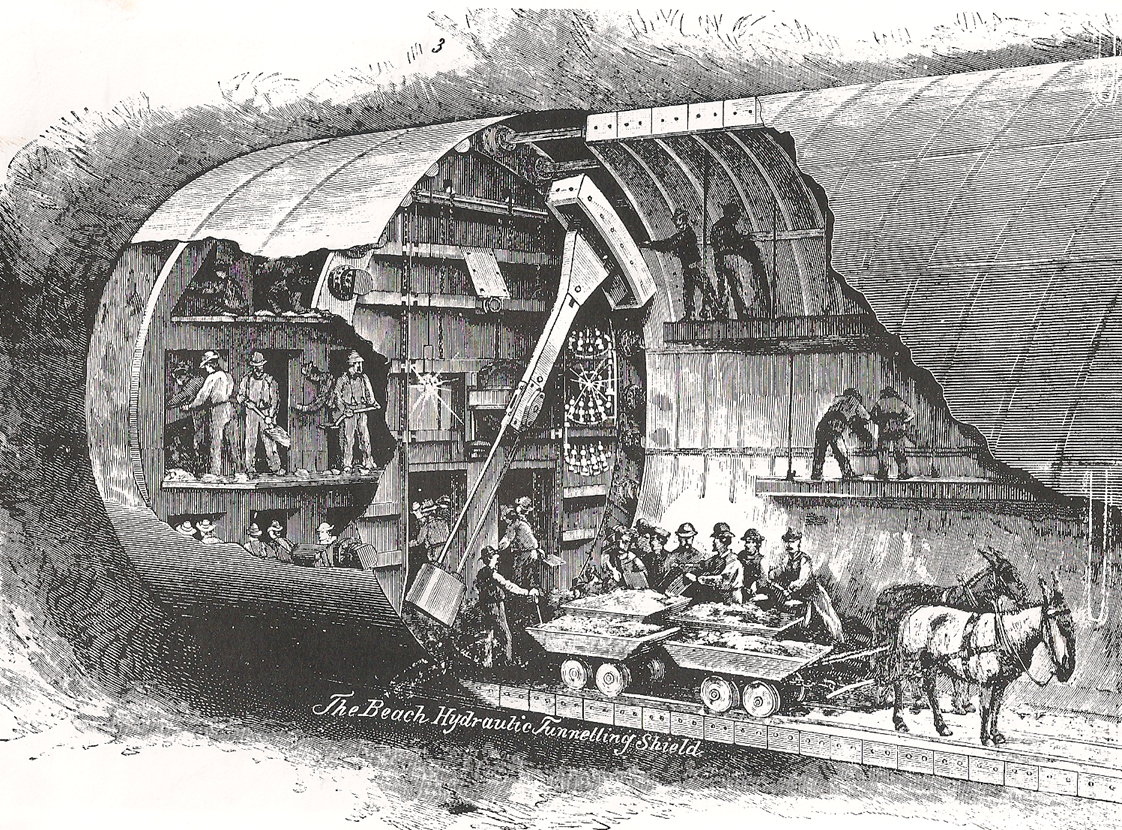

Jornada en Twitter sobre historia de túneles

El Túnel de Saint Claire (1890)

Esta semana tuvimos una esplendida conferencia sobre construcción de túneles realizada por ASEMAQ en la Escuela de Ingenieros de Caminos de Valencia. Esta conferencia se incluye dentro de los actos conmemorativos del 50 aniversario de la Escuela.

Esta conferencia, por tanto, ha dado pie a que publicara una serie de tweets sobre la historia de túneles. Esta experiencia ya la hicimos con los puentes postesados, con el hormigón, o con puentes de polímero reforzado con fibras. Algunos posts ya habíamos publicado antes sobre este tema como el túnel de Eupalinos o la Mina de Daroca. Os dejo los tweets a continuación.





https://twitter.com/vyepesp/status/936630039839498240

https://twitter.com/vyepesp/status/936631772380581888

https://twitter.com/vyepesp/status/936637303606464512

https://twitter.com/vyepesp/status/936644943510196224

https://twitter.com/vyepesp/status/936647263295819777

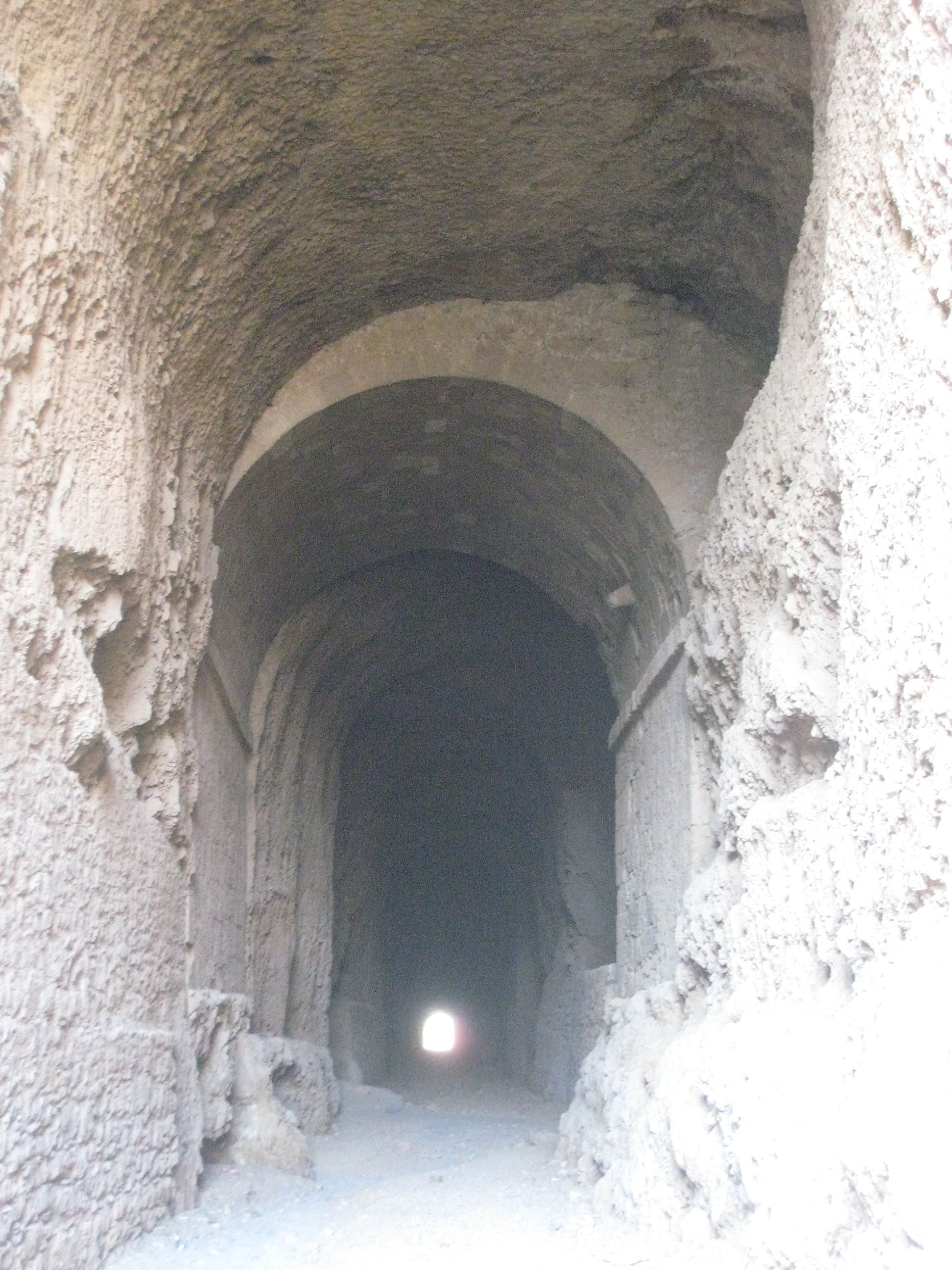

La Mina de Daroca: el Renacimiento de los túneles

De Musgosos - Trabajo propio, GFDL, https://commons.wikimedia.org/w/index.php?curid=9976266
De Musgosos – Trabajo propio, GFDL, https://commons.wikimedia.org/w/index.php?curid=9976266

Tras el letargo medieval, los túneles, al igual que la cultura, se ven marcados por el Renacimiento. Leonardo da Vinci concibe niveles subterráneos en sus diseños de ciudades y piensa la posibilidad de perforar montañas para llevar agua a través de canales subterráneos. Pero estas ideas se tenían que llevar a la realidad. Ello fue posible con el primer túnel del Renacimiento, la Mina de Daroca, que se convirtió, posiblemente, en una de las obras públicas más importantes del siglo XVI en Europa. Se trata de un túnel de unos 650 m de longitud y 6,7 m de anchura, con una altura variable entre los 7 y 8 m, que atraviesa el cerro de San Jorge. Fue construido entre 1555 y 1560 por el ingeniero, arquitecto y escultor francés Quinto Pierres Bedel, especialista en aquella época en obras hidráulicas, famoso por haber construido el acueducto de Teruel. En el interior del túnel destaca una chimenea de ventilación que salva las presiones de la boca del túnel, zona que está reforzada con un tramo de bóveda construida en piedra de cantería para evitar la debilidad de la zona. Su finalidad era conducir y desviar las aguas torrenciales de la villa aragonesa de Daroca hacia el río Jiloca. De hecho, la calle Mayor de Daroca, que es la calle principal de la ciudad, coincide con el fondo de un barranco, por lo que las fuertes avenidas torrenciales de agua, que son muy frecuentes, discurren por el centro de la ciudad siguiendo el trazado de la calle y ocasionando grandes daños. Además, esta construcción tiene otros usos, como ruta para el ganado y como camino más corto para ir a la zona de pastos. El decreto del 2 de julio de 1968 por el que se declara conjunto histórico-artístico a la ciudad de Daroca incluye, entre otras obras dignas de conservación, la famosa Mina.

Os dejo a continuación un vídeo donde se describe esta obra de ingeniería subterránea. Espero que os interese.

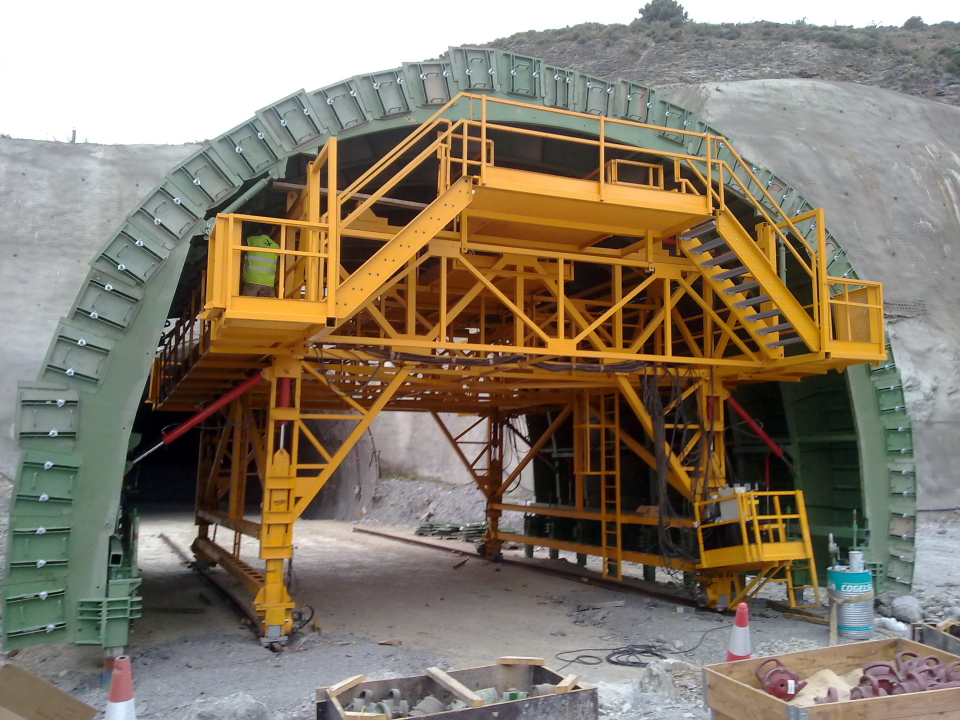

El revestimiento con hormigón bombeado de los túneles

http://www.rubricatuneles.com/t%C3%BAnel-motril
Figura 1. http://www.rubricatuneles.com/t%C3%BAnel-motril

El revestimiento de un túnel constituye una estructura en contacto directo con la cavidad o con el sostenimiento previamente colocado. Esta estructura se coloca por motivos resistentes, para asegurar la impermeabilización, por razones estéticas de acabado o por razones funcionales, cuando lo que se quiere es mejorar la ventilación, la iluminación o la capacidad hidráulica. Si bien los revestimientos pueden realizarse con dovelas prefabricadas o utilizar revestimientos ornamentales sin función resistente, en este artículo comentaremos algunas ideas básicas sobre el revestimiento realizado con hormigón bombeado.

Lo primero que hay que decir es que el revestimiento no es necesario en algunos túneles que, por sus características, se mantienen estables durante muchos años. En otras ocasiones, cuando se va a excavar la sección, se puede realizar el revestimiento con un hormigón bombeado más o menos denso en función de las características geotécnicas, hasta conseguir un equilibrio tensión-deformación entre el propio terreno y el sostenimiento.

El revestimiento de los túneles se suele efectuar con hormigón en masa, aunque en casos especiales se pueden utilizar armaduras. Así, por ejemplo, al atravesar terrenos expansivos, zonas de falla o cuando se quieren asegurar determinadas juntas, como la de zapatas y contrabóveda, se puede emplear hormigón armado. Sin embargo, este tipo de estructura complica la ejecución.

En los terrenos de buena calidad, el hormigonado se puede realizar a plena sección una vez terminada la excavación. Con terrenos de peor calidad o cuando la sección es muy grande, primero se excava y luego se hormigona la bóveda por bataches, y después los hastiales y, por último, la contrabóveda. Cuando el terreno empeora, se debe hormigonar el avance cerca del frente a medida que se ejecuta la excavación, así como los hastiales y la contrabóveda, con los correspondientes decalajes. Es importante tener en cuenta que, cuando se hormigona por fases, las juntas actúan como rótulas, transmitiendo solo los esfuerzos de compresión; por tanto, si existen cargas perpendiculares, las juntas se deberían efectuar con el machihembrado correspondiente para garantizar la continuidad estructural.

http://www.peri.es/
Figura 2. http://www.peri.es/

La puesta en obra del revestimiento consiste en rellenar con hormigón el espacio existente entre el encofrado y el terreno. Si la excavación y el revestimiento se realizan de forma simultánea, el revestimiento avanza de manera intermitente, al mismo ritmo que avanza la excavación. En este caso, se suelen utilizar módulos de unos 6 m, que pueden unirse entre sí y que se trasladan con un carretón manual o automotriz que debe dejar paso a los medios de excavación y desescombro. Cuando la excavación y el revestimiento son independientes, se utilizan encofrados telescópicos. En cualquier caso, los encofrados llevan ventanas distribuidas convenientemente que permitan la colocación y vibrado del hormigón.

El hormigón se transporta sobre neumáticos o sobre vía. Los medios de colocación que se utilizan son la bomba y el transportador neumático, aunque la tendencia actual se orienta hacia la utilización de la bomba. El rendimiento máximo puede ser de 50 m/día, por lo que es muy difícil superar los 1000 m/mes.

Una operación complementaria al revestimiento son las inyecciones de contacto a baja presión (inferior a 0,2 MPa), con lechada o mortero, que se usan para rellenar los huecos existentes en la roca y el hormigón próximo a la zona de contacto, y permiten sellar dicha superficie. Para ello, se perforan taladros de unos 50 mm de profundidad, con una densidad de uno cada 6 m², y una profundidad de 60-80 cm.

Os dejo a continuación algunos vídeos que os pueden ser de interés.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

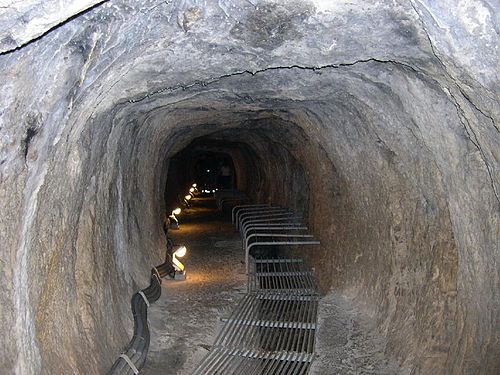

El túnel de Eupalinos en la isla de Samos

https://es.wikipedia.org/wiki/T%C3%BAnel_de_Eupalino
https://es.wikipedia.org/wiki/T%C3%BAnel_de_Eupalino

El túnel de la isla de Samos, en aguas del mar Egeo, es el primero del que se conoce el nombre de su ingeniero, Eupalinos de Megara. Este ingeniero griego es hijo de Naustrophos y es famoso por su habilidad en la construcción de acueductos y túneles, así como por su conocimiento en la aplicación de técnicas matemáticas y geométricas en la construcción. El Túnel de Eupalinos se puede visitar todavía hoy en día y es un importante yacimiento arqueológico y turístico en Samos.

Se trata de una obra de un kilómetro de longitud que trascurre bajo el monte Kastro y que fue construida hacia el 530 a. C., durante el mandato del tirano Polícrates. El túnel se excavó manualmente en roca caliza, con una sección cuadrada de 1,75 m x 1,75 m, y sirvió de apoyo para la construcción del acueducto de la capital de la isla, que hoy recibe el nombre de Pitagoreión, y como vía de escape en caso de asedio. Se extrajeron 7000 m³ de roca, para lo cual se emplearon unos 4000 esclavos, y la construcción del túnel y del acueducto duró más de una década. El historiador Heródoto describió la obra en su Libro III.

El túnel, que estuvo en funcionamiento durante más de mil años, fue considerado una de las siete maravillas del mundo helenístico y, sin duda, una de las obras maestras de la ingeniería de la antigüedad. En efecto, el problema más importante al que se tuvo que enfrentar Eupalinos fue superar los errores en la medición para que los dos equipos que excavaban el túnel desde los dos extremos se encontraran. Finalmente, solo hubo una desviación lateral de 6 m y vertical de 60 cm. A lo largo de la galería todavía se puede ver la línea de nivel que servía de guía para la excavación, con una pendiente bastante regular del 0,4 %. También se conservan inscripciones de los responsables de cada grupo de trabajo a lo largo del túnel. Os propongo que expliquéis cómo se podría realizar el cálculo usando únicamente triángulos rectángulos y alcanzar dicha precisión. Aunque también podéis ver alguno de estos vídeos que os dejo, donde se explica el procedimiento.
