Dragas dustpan

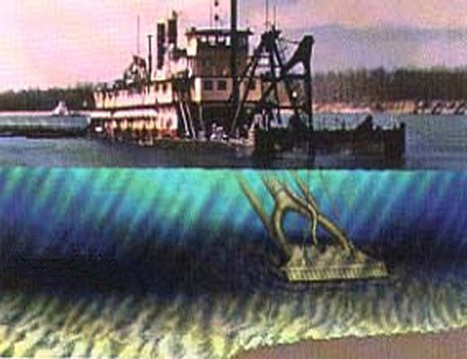

Figura 1. Draga dastpan

Las dragas dustpan son un tipo de dragas de succión que recogen material del fondo utilizando una bomba de succión. La suspensión de agua y material se genera mediante inyectores o lanzas de agua. Es común que estas dragas descarguen el material directamente en el curso del río para que las corrientes lo lleven, pero también se puede enviar a vertederos terrestres por medio de una tubería flotante, aunque esto reduce la libertad de movimiento de la draga. Esto permite el tránsito de embarcaciones de gran tamaño a través de los canales de navegación.

Se puede decir que son un tipo de dragas estacionarias de succión ideadas en Estados Unidos para dragar ríos con corrientes fuertes y fondos compuestos por fangos o limos poco cohesivos de baja densidad. Estas dragas tienen como característica principal una cabeza ancha y baja reforzada por un sistema de inyección de agua que pone el material en suspensión y permite que la draga lo aspire mediante su corriente de succión.

La cabeza de las dragas dustpan, como se muestra en la Figura 2, está equipada con un rastrillo con orificios de inyección de agua a alta presión, debajo de los cuales se encuentran los orificios de succión. Aunque la cabeza no corta los materiales mecánicamente, la inyección de agua a alta presión permite descompactarlos y fluidificarlos. La cabeza puede tener una anchura de hasta 10 metros y los “jets” de agua se inyectan a una presión de 1,5 atm.

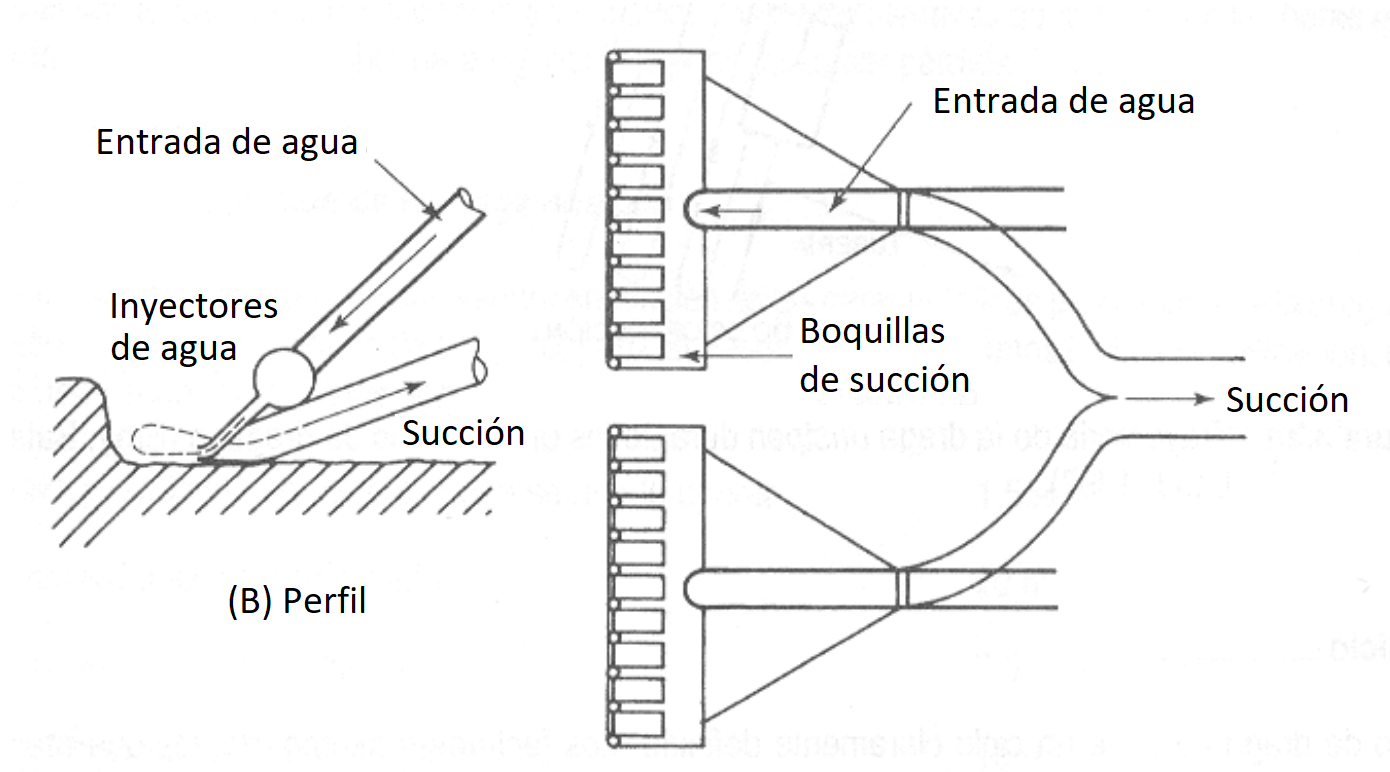

Figura 2. Esquema del conducto de succión de la draga dustpan (Bray, Bates y Land, 1997)

Su principal objetivo es limpiar los cauces de navegación y extraer material granular en áreas confinadas. El dragado se realiza a profundidades comprendidas entre 1,5 y 20 m, con una distancia máxima de vertido de 500 m.

Las dragas dustpan son ampliamente utilizadas para dragar materiales sueltos. Gracias a su ubicación cercana a la zona de extracción, se logra una producción unitaria elevada. Actualmente, estas dragas se siguen empleando principalmente en Estados Unidos y en algunos grandes ríos de Asia para dragar productos ligeros.

El proceso de trabajo de una draga consiste en posicionarla aguas arriba de la zona de dragado, anclarla, permitir que la embarcación se desplace hacia aguas abajo hasta llegar al límite de la zona de dragado, descender la tubería y comenzar a succionar el material. Al finalizar el recorrido, la draga regresa al punto de partida y se mueve paralelamente al trazado anterior mediante el uso de los anclajes de babor o estribor.

La producción diaria está determinada por la extensión de la superficie a cubrir y el tiempo empleado en desplazarse a las áreas de trabajo. Al utilizar estos equipos para dragar materiales sueltos y tener la zona de descarga cercana, se logra una producción unitaria muy elevada.

Desde una perspectiva económica, la draga dustpan tiene limitaciones en su utilización, como una profundidad mínima de operación de 1,5 m de agua, una profundidad máxima de dragado de 20 m, una velocidad máxima de 0,5 nudos, una profundidad máxima de corte por pasada de 10 m y una distancia máxima de descarga de 500 m.

Os paso un vídeo donde podéis ver la cabeza de la draga y los chorros de agua que pone el material a dragar en suspensión.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Técnicas constructivas: Estructuras de contención y mejora de suelos

Hemos considerado interesante presentar un curso sobre “Técnicas Constructivas de la Ingeniería Civil para Profesionales de la Edificación: Estructuras de contención y procedimientos de construcción en mejora de suelos” porque pensamos que la transferencia de conocimiento y experiencia del campo de la ingeniería civil a otros profesionales centrados en la edificación puede mejorar sus competencias en la construcción de obras en general.

El link al curso de la Universidad Politécnica de Valencia es el siguiente enlace.

Os paso el contenido del curso, por si os pudiera servir de interés:

Descargar (PDF, 8KB)

Certificación energética. Directrices de diseño y ejecución

A continuación dejo la presentación que hizo Francisca Molina Moreno de su Trabajo Fin de Máster denominado: “Análisis del estado del conocimiento de la certificación energética aplicados a criterios de sostenibilidad y eficiencia en edificación. Directrices en el diseño y ejecución de proyectos previas a la auditoría energética”, que tuve la ocasión de dirigir y que se defendió en septiembre de 2012 en la Universidad Politécnica de Valencia.

Tras un análisis cuantitativo y cualitativo de los artículos, se estableció un resumen de las metodologías, herramientas y procedimientos de gestión, diseño y construcción que actualmente se están desarrollando (en la teoría) e implementando (en la práctica). El análisis se centró en la optimización de recursos  (económico, materiales, de tiempo) y en las fases del proceso proyecto-construcción-explotación. Se planteó un enfoque práctico (de consulta del documento, que se deja abierto a completar en futuras investigaciones), en el que poder consultar la etapa constructiva que se necesite.

Licencia de Creative Commons
Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Mototraílla autocargable

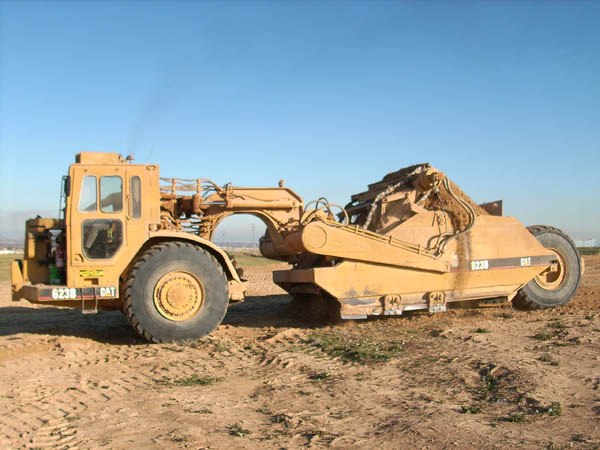

Mototraílla autocargable. http://www.abadiamartinez.com/
