Mototraíllas

Las traíllas (scrapers, en inglés) son máquinas utilizadas para la excavación, carga, transporte, descarga y nivelación de materiales de consistencia media tales como tierras, arena, arcilla, rocas disgregadas, zahorras, etc. Consisten en una caja abierta con dispositivo de descenso, corte, ascenso y descarga de tierras. Dicha cuchilla va cortando el terreno, llenándose la caja al avanzar la máquina. Transportan competitivamente a distancias muy superiores a las de los bulldozers y palas cargadoras de neumáticos. Son intermedias entre éstas y los medios habituales de transporte. Por debajo de 30 m es competitivo el bulldozer, y por encima de los 2.000 m las excavadoras y camiones.

Este tipo de máquinas presentan ciertas ventajas frente a otros equipos: Constituyen el mejor compromiso entre la carga y el transporte; depositan el material en capas uniformes, que facilitan las operaciones de extendido; ayudan al mantenimiento de las pistas de acarreo, pues en el retorno pueden bajar la cuchilla, nivelando y eliminando los desniveles altos; presentan una elevada producción en condiciones favorables y en las labores de descarga realizan cierta labor de compactación previa de la traza con el propio peso de la máquina.

Por contra los inconvenientes son la limitación en la profundidad de corte; su sensibilidad a las condiciones meteorológicas; poca altura sobre el suelo, lo cual exige pistas bien cuidadas y niveladas; necesidad de conductores experimentados; son máquinas de alto coste de adquisición y operario; mayor consumo de combustible que otros medios de transporte y distancias de acarreo limitadas en cuanto a sus valores de uso económico.

Sus aplicaciones más habituales se presentan en obras de carreteras, aeropuertos, obras hidráulicas, minas y canteras. Preparan el suelo trasladando a acopio la tierra vegetal, se utilizan en movimientos de tierras y nivelación, mantenimiento de pistas de circulación en las obras, etc.

Os dejo este vídeo de apenas 2 minutos y medio donde podréis ver trabajando a una mototraílla de doble motor, específicamente el modelo es el 657G de Caterpillar. Espero que os guste.

 En este otro vídeo, se puede ver cómo un bulldozer CAT D10N está empujando a una mototraílla de Caterpillar 660B. El vídeo es de unos 7 minutos.

Referencias:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Dragalinas

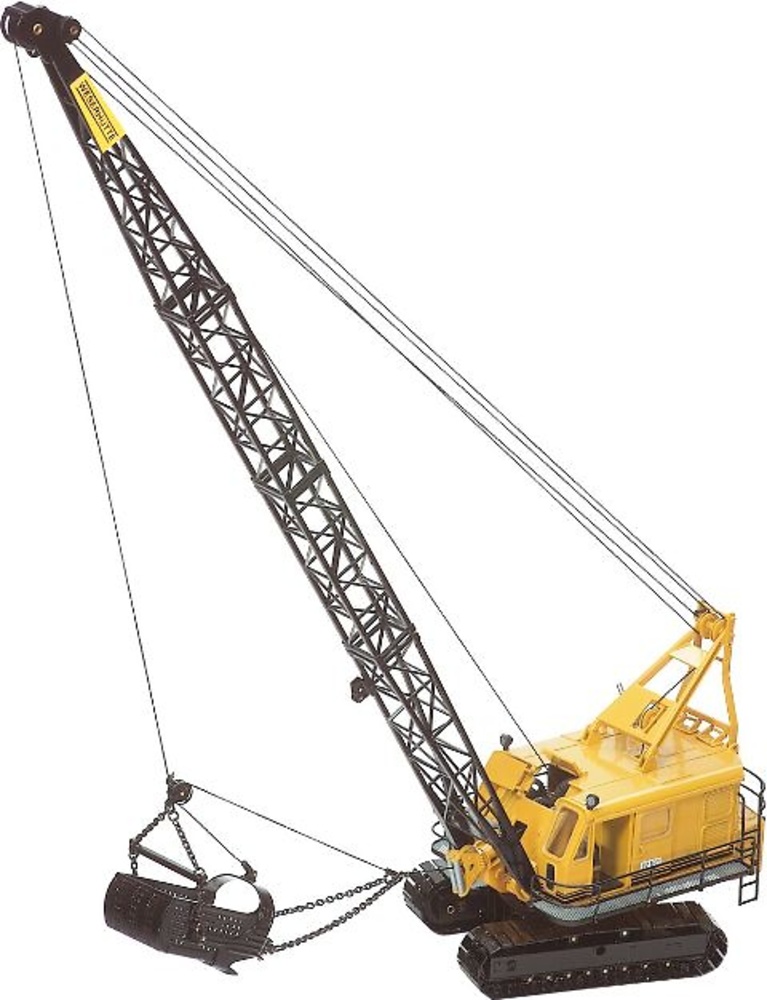

WESERHÜTE W180 Dragalina c/Cuchara NZG 1/50
WESERHÜTE W180 Dragalina c/Cuchara NZG 1/50

Es una excavadora accionada por cables, compuesta por una pluma de grúa, con una polea de guía en su pie y un balde o cucharón de arrastre unido a la máquina solamente por cables. La máquina así dispuesta arrastra hacia sí el balde que ha lanzado y se va llenando a medida que es arrastrado, tirando de él la máquina y se vacía automáticamente en el momento en que se suelta el cable de dragado. Es la máquina de cables más utilizada hoy día, porque combina las operaciones de excavación, elevación y transporte, distinguiéndose de las demás por su trabajo mediante el arrastre del material.

La dragalina se ha concebido especialmente para operaciones de gran radio, o bien cuando los puntos de excavación y vertido están muy alejados entre sí y no se requiere gran precisión en la descarga; no obstante cuando la distancia al vertedero es mayor de la correspondiente al alcance de la pluma, puede usarse el balde de arrastre para cargar vehículos, aunque opera mejor vertiendo directamente. Como, durante la excavación, las fuerzas aplicadas a la cuchara se reducen al propio peso del cucharón y al esfuerzo de tracción, se comprende que este aparato no pueda excavar materiales tan duros como los que se extraen mediante la pala cargadora o la retroexcavadora. Es especialmente adecuado en la extracción de canteras de balasto, yacimientos de gravas y arenas, terrenos pantanosos, bajo el mar o en el río, materiales sueltos, para nivelación de terrenos vírgenes, para la formación de grandes canales y para la descubierta de minas y canteras de cierta importancia.

Os dejo algún vídeo de esta máquina.

Referencias:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

Dúmper extravial rígido

Dúmper Caterpillar CAT 777D

Son vehículos de transporte con caja basculante, cuyas características de cargas por eje[1] y dimensiones no le permiten circular por carreteras, circulando por tanto sólo dentro de las obras o en explotaciones mineras. Todos sus elementos son robustos, sobre todo la suspensión, eje y bastidor, ya que circulan por pistas en mal estado. Tienen dos ejes, el delantero de dirección y el trasero de tracción, con ruedas gemelas. Necesitan trasladarse de una obra a otra mediante trailers.

Sus dimensiones pueden llegar a los 8 m. de anchura, 3.000 CV. de potencia y 250 t. de carga útil, aunque las habituales son una carga útil entre 10 y 75 t.[2], una potencia entre 130 y 700 CV. y una anchura máxima entre 2’50 y 5’00 m. Sus taras oscilan entre 7 a 60 t. y la distancia entre ejes varía de 1’15 a 1’95 veces del ancho de la vía. Pueden desplazarse a 50 ó 60 Km/h en pistas en buen estado, por lo que precisan motores potentes. Su dirección es hidráulica, con radios de giro mínimos y por tanto gran maniobrabilidad, mejor que la de los camiones.

Las cajas, robustas y construidas con aceros especiales de alta resistencia, suele tener su fondo en forma de “V” para bajar el centro de gravedad. Sus ruedas son de gran diámetro y anchura, que le da flotabilidad en terrenos blandos, con dibujos muy profundos y marcados para dar mayor adherencia.


[1]Su peso propio es del orden de 3 a 4 veces superior al de un camión normal, relación tara/carga equivalente a 0,75 mientras que en un camión es de 0,5.

[2]A partir de aquí ya no se usan en ingeniería civil, sino en minería.

Os paso a continuación algunos vídeos para que podáis comprobar el funcionamiento de este tipo de máquinas de acarreo.

Bueno, este par de vídeos que os dejo se salen un poco de los procedimientos constructivos:

Referencias:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

Licencia de Creative Commons

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Las redes de flechas en la programación de proyectos

A continuación dejo en esta entrada un par de vídeos, que en nuestra universidad denominamos “Polimedias“, donde se explica de forma breve y concisa el uso de las redes de flechas en la programación de proyectos. Es evidente que existen programas comerciales que permiten automatizar y gestionar de forma eficiente los proyectos. Estos vídeos sólo pretenden recordar y difundir los aspectos básicos sobre los que se fundamentan estos programas. Espero que sea de interés.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Diez años de una norma medioambiental desconocida: UNE 150104.

Playa de Poniente de Benidorm (Alicante)

Hace ahora diez años que se constituyó un grupo de trabajo en el seno de AENOR que, no sin ciertas dificultades, puso en marcha una norma totalmente novedosa y rompedora en aquellos momentos. A continuación reproduzco unas reflexiones que hice en su momento sobre este trabajo, con información de primera mano, pues tuve la forturna de presidir dicho grupo de trabajo. Se trata de la Norma Española UNE 150104:2008 Sistemas de gestión ambiental. Guía para la implementación de sistemas de gestión ambiental conforme a la Norma UNE-EN ISO 14001 en playas. Este documento fue elaborado por el grupo de trabajo AEN/CTN 150/SC1 Gestión Medioambiental, que se constituyó el 15 de febrero de 2002. La coordinación fue responsabilidad de la Agencia Valenciana del Turismo y la secretaría, de AENOR. En el grupo participaron, entre otros, representantes de empresas consultoras, de universidades y de administraciones locales y autonómicas.

Este documento pretende facilitar la implantación y la auditoría, así como divulgar y mejorar el conocimiento acerca de los sistemas de gestión medioambiental. La guía procura servir de apoyo en la definición de las responsabilidades de las organizaciones competentes en la gestión y prestación de servicios en las playas. Adicionalmente, uno de los requerimientos según ISO 14001 se refiere a la identificación de las obligaciones legales y al compromiso de cumplimiento con la legislación.

La propia norma, en su introducción, establece que su única pretensión es la de orientar a todas las partes implicadas en la implementación de un sistema de gestión ambiental en las playas, así como proporcionar ejemplos prácticos. El documento reconoce que la gran variedad de playas, con múltiples peculiaridades en cuanto a servicios y gestión, así como la flexibilidad de implementación y gestión inherente a cualquier sistema de gestión ambiental, hacen necesario una adaptación particularizada a cada una de ellas, que deberá adaptar el sistema a sus propias necesidades para optimizar su eficacia.

También reconoce este documento que el ámbito de aplicación de la playa es un sistema natural, no uno exclusivamente artificial, como es habitual en otras normas de esta familia. Esta característica provoca que los aspectos que afectan al medio natural, flora, fauna y el medio físico y en el que confluyen distintas competencias públicas y privadas, cobren mayor relevancia que en otras normas.

Las principales dudas y dificultades encontradas por el grupo de trabajo en la redacción de la norma tuvieron que ver con la propia definición de “playa”, con el concepto de “organización” y “dirección”, con el alcance de la certificación, con las diferencias con otros referentes (Banderas Azules), y con la identificación y valoración de los aspectos ambientales y su evaluación. Destaca la definición del ámbito de influencia de la playa como el “espacio físico o al entorno social influenciado por la playa o que es capaz de influir sobre ella”. Asimismo, resaltamos los más de cinco años que han transcurrido desde el acuerdo del borrador de norma hasta su publicación; en este intervalo de tiempo la propia ISO 14001 cambió, lo que desencadenó la revisión de la guía para su adaptación a la nueva versión de la norma.

Resulta de interés, por las controversias suscitadas, reproducir la definición de playa contenida en la norma: “Formación sedimentaria dinámica que puede existir en la orilla del mar, ríos, rías, estuarios, lagos y otras masas de agua. Están constituidas generalmente por depósitos de arenas y gravas conformados por el oleaje, el viento y las corrientes marinas y/o fluviales. Además de la banda de playa seca situada en la orilla del agua, forman parte de la playa las bermas y zonas dunares que la alimentan y la playa sumergida que la sostiene, así como los ecosistemas terrestres y marinos asociados. La playa es un espacio ambiental frágil que se utiliza para el baño, el deporte y otras actividades lúdicas. La playa tiene un gran valor ambiental, económico y social”.

La norma UNE 150104 se encuentra estructurada en cuatro capítulos y en nueve anexos informativos. Los capítulos se corresponden con el objeto y campo de aplicación, las normas de consulta, los términos y definiciones y la aplicación de los requisitos del sistema de gestión ambiental. Los requisitos de aplicación se refieren a los requisitos generales, a la política ambiental, a la planificación, a la implementación y operación, a la verificación y a la revisión por la dirección. Por otra parte, los anejos presentan ejemplos de aspectos ambientales y metodología para su evaluación, de política ambiental, de requisitos legales, de objetivos, metas e indicadores, de responsabilidades a asumir por el representante de la dirección, fichas de identificación de peligros y riesgos, así como de registros ambientales más usuales en la gestión de las playas.

Hoy día, un número no despreciable de playas españolas tienen certificado su sistema de gestión medioambiental según ISO 14001. Sin embargo, la impresión que tenemos es que la guía plasmada en UNE 150104 apenas se ha utilizado. Ello hubiera facilitado y unificado los criterios de gestión medioambiental empleados para las playas. Una oportunidad puede ser la creación de una guía similar pero en el seno de ISO para que la guía tuviese un alcance internacional. Todo llegará…
