Sistemas de entibación por presión hidráulica

Entibadora hidráulica Pressbox Serie 800. Cortesía SBH Tiefbautechnick

El sistema de entibación por presión hidráulica está formado por una cámara compuesta por paneles, del tipo tablestacas. Su profundidad recomendada de trabajo es de hasta 7 m y su anchura máxima de 1,70 a 4,70 m. Una viga accionada hidráulicamente hinca e iza los paneles, por lo que no se recomienda en terrenos rocosos o con bolos. Ambas caras de la cámara están apuntaladas y sostenidas por unas secciones especiales situadas en los bordes.

Es un sistema especialmente diseñado para reparar conductos o instalar tuberías. También se recomienda para trabajos de arqueología y en cascos antiguos, pues no transmite vibraciones. Una vez instaladas las tuberías, una excavadora mueve la cámara a lo largo de unos carriles hasta la siguiente sección.

Entibación por presión hidráulica. https://www.sbh-verbau.de/es/entibacion-trench-shoring-perfiles-sbh/entibacion/pressbox.html

Referencias:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Problemas con la perforación o la hinca de pilotes ante información confusa del terreno

Reconocimiento geotécnico. https://www.arqhys.com/construccion/reconocimiento-geotecnico.html

En algunos artículos anteriores hemos descrito algunos procedimientos constructivos de los distintos tipos de pilotes. También se han comentado en artículos anteriores algunas técnicas relacionadas con los informes geotécnicos.

Podéis consultar el siguiente documento realizado por Juan Herrera y Jorge Castilla, de la UPM: “Utilización de técnicas de sondeos en estudios geotécnicos“:  http://oa.upm.es/10517/1/20120316_Utilizacion-tecnicas-sondeos-geotecnicos.pdf



Sin embargo, aquí quiero resaltar algunos casos concretos donde los informes geotécnicos pueden confundir al constructor y llevarlo a errores durante la perforación o hinca de los pilotes (Rodríguez Ortiz, 1982):

  1. Capas delgadas de arenisca floja o vetas de arena cementadas. Las coronas de sondeo las traspasan y disgregan, confundiéndose con arenas. Las barrenas que perforan los pilotes son de diámetro mayor y no tienen potencia suficiente para romper estas capas, con lo que se hace necesario un trépano. En el caso de hinca, se suele dar rechazo al llegar a estas capas, deteniéndose la hinca, lo que supone un riesgo de punzonamiento bajo las cargas de trabajo.
  2. Las vetas carbonatadas y costras, de naturaleza evaporítica y de espesores variables, con elevadas resistencias. Los sondeos a rotación disgregan las gravas presentes, otras veces se sacan testigos rocosos que se confunden con gravas o bolos calcáreos. Son errores de apreciación que, unido a la difícil correlación entre los cortes geotécnicos, provocan que pasen desapercibidas estas vetas y causen problemas en la hinca y en la perforación.
  3. Las vetas silicatadas se confunden con los cantos de sílex. Son capas de extraordinaria dureza que hace difícil la penetración de los pilotes, incluso con espesores de pocos centímetros.
  4. Bloques erráticos u obstáculos de tamaño similar al diámetro del pilote. Pueden dificultar enormemente el hincado o la perforación.
  5. Confusión entre roca sana y alterada en el apoyo del pilote, que puede magnificar o infravalorar la capacidad portante prevista.
  6. Evaluación de la resistencia de una capa rocosa para predecir si la excavación debe realizarse con trépano, tricono o elementos de corte rotativo.
  7. La estructura del substrato rocoso debe caracterizarse geológicamente y con reconocimientos puntuales para determinar si las fracturas impiden la perforación rotativa para un determinado diámetro.
  8. Los sondeos pueden interpretar una estabilidad de las paredes diferente a la perforación del pilote, pues los diámetros son diferentes. Si el terreno lo permite, se prefieren los sondeos helicoidales, pues se aproximan mejor a las condiciones de perforación del pilote.
  9. La permeabilidad del terreno y la presencia de capas granulares abiertas pueden impedir la perforación con lodos, debiéndose recurrir a la entubación. Un sondeo convencional puede pasar por alto este aspecto, salvo que se hagan pruebas de bombeo o permeabilidad.

Veamos este vídeo de geotecnia.ONLINE sobre las cinco cosas que debemos hacer antes de empezar con los sondeos o perforaciones de un estudio del terreno. El contenido se relaciona con lo que hemos contado anteriormente.



Referencias:

RODRÍGUEZ ORTIZ, J.M. (1982). Reconocimientos del terreno para pilotajes, en ROMANA, M. (Ed.): Apuntes sobre pilotes. Universidad Politécnica de Valencia.

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El uso de las técnicas de optimización en ingeniería civil

Los que sois seguidores habituales de mi blog conocéis mis artículos y trabajos de investigación en optimización heurística. Esta aventura, además de ser gratificante, te permite conocer gente de gran talento y colegas en el ámbito internacional. Y, a veces, nos juntamos y escribimos alguna cosa conjunta, como es el caso de esta recopilación de artículos sobre el uso de técnicas de optimización en el ámbito de la ingeniería civil. Esta recopilación sirve de muestra de las posibilidades de la optimización y también puede aportar referencias de interés a aquellos que estén iniciándose en estos temas. Os dejo este artículo en abierto que acabamos de publicar en abierto.

Referencia:

DEDE, T.; KRIPKA, M.; TOGAN, V.; YEPES, V:, VENKATA RAO, R. (2019). Usage of optimization techniques civil engineering during the last two decades. Current Trends in Civil & Structural Engineering, 2(1): 1-17.

Descargar (PDF, 513KB)

Optimización aplicada a la gestión sostenible del mantenimiento de las carreteras

Una vez cerrado el Simposio Digital GeoRoads19, “La pasión por las carreteras”, que se llevó a cabo en Internet, los días 11 y 12 de abril de 2019, es hora de cumplir con la promesa realizada. Os paso tanto el vídeo de la comunicación como el texto escrito.

También os paso algunos datos que me ha proporcionado la organización de este evento. Se superó la marca de 9 millones de impactos de la etiqueta del evento #GeoRoads19. Me cuentan que, con 851 inscritos, ahora tenemos el nuevo récord mundial para eventos transmitidos en streaming HD por ITAFEC. También, 1.100 cuentas de IP visualizaron el evento en vivo desde 18 países, a través de itafec.com, y eso si no contamos a las personas que estuvieron reunidas en salones y auditorios de las universidades para ver el evento en pantalla grande. Alcanzamos más de 313 mil usuarios de Twitter durante el evento y, por si fuera poco, se escribieron 1.370 tuits desde 181 cuentas diferentes. Estos números son realmente impresionantes.

Sin más, os dejo la presentación y la comunicación escrita. Espero que os sea de interés.

Descargar (PDF, 1.01MB)

VisualUVAM: Una nueva herramienta para el apoyo en la toma de decisiones sobre vulnerabilidad urbana

Nos acaban de publicar en la revista Sustainaibility (segundo cuartil en Web of Science) un artículo donde se explica una nueva metodología, VisualUVAM, que sirve de apoyo en la toma de decisiones relacionada con la vulnerabilidad urbana. Esta herramienta se ha aplicado a nivel regional, provincial y municipal en España. Complementa los artículos y estudios previos realizados por nuestro grupo de investigación en el marco del proyecto de  investigación DIMALIFE, plasmados en la tesis doctoral de Jorge Salas, de la que ya comentamos algo en un artículo anterior.

Como se trata de una publicación en abierto, os dejo a continuación el artículo completo para su descarga.

Referencia:

SALAS, J.; YEPES, V. (2019). VisualUVAM: A Decision Support System Addressing the Curse of Dimensionality for the Multi-Scale Assessment of Urban Vulnerability in Spain. Sustainability, 11(8), 2191. doi:10.3390/su11082191

Descargar (PDF, 2.47MB)

Pilotes prefabricados de hormigón armado hincados

Figura 1. Detalle de azuche de acero en pilote de prefabricado de hormigón (Rodio Kronsa). Fuente: http://www.fontdarquitectura.com/productos/cimentaciones/pilotes/588

Los pilotes prefabricados de hormigón constituyen una técnica de cimentación profunda enmarcada en los pilotes de desplazamiento. Este tipo de pilotes pueden fabricarse de hormigón armado o pretensado.

Los pilotes prefabricados de hormigón armado suelen de sección cuadrada, de dimensiones habituales entre 200 y 400 mm de lado, aunque también los hay de sección rectangular, circular o poligonal. A veces, incluso pueden ser huecos para poder introducir algún tipo de canalización como las instalaciones de geotermia. Por sus dimensiones reducidas se utilizan para cargas y longitudes moderadas, como en obras de edificación. Se confeccionan con hormigones de resistencia característica mayor a 40 MPa. Las armaduras longitudinales son de, al menos, 12 mm de diámetro, disponiéndose como mínimo una barra en cada vértice. Las armaduras transversales serán, de al menos 6 mm de diámetro, duplicándose la cuantía en al menos una longitud de 3 veces el diámetro del pilote. Se comportan bien por fuste en arenas, gravas y arcillas. La durabilidad es buena, pero en ambientes agresivos se deben proteger las armaduras de la corrosión con cementos especiales o revestimientos.

Los prefabricados presentan ventajas como el curado al vapor, la disminución de almacenaje en obra, los mayores rendimientos y la calidad entre otros. Ello permite cargas de trabajo de 10 – 12,5 MPa, lo que disminuye la sección para igual capacidad portante. Son habituales secciones de 25×25 cm y 30×30 cm para capacidades que van de 600 a 1000 kN.

Con longitudes largas, se realizan empalmes entre las piezas de hormigón, de un máximo habitual de 12 m por razones de transporte. Las juntas de empalme suelen ser objeto de patente y pueden ser mecánicas (tipo machihembrado), por anclaje mediante resinas epoxi, mediante forros de acero o soldados en piezas metálicas dejadas en los extremos. Además, se debe cuidar la manipulación del pilote desde el vehículo de transporte hasta el lugar de hinca.

La hinca de estos pilotes se suele realizar mediante equipos de caída libre, con una maza entre 50 y 110 kN que se eleva mediante equipos de accionamiento hidráulico. La maza golpea constantemente la cabeza del pilote hasta su rechazo, que se produce cuando, tras un determinado número de golpes, el pilote no desciende un determinado número de centímetros. En ese momento, se supone una capacidad resistente tanto por rozamiento por fuste como por su trabajo en punta. No obstante, en suelos arcillosos, debe comprobarse el rechazo alcanzado, transcurrido un periodo mínimo de 24 horas.

La protección de la punta del pilote frente a la hinca es un detalle que no se debe olvidar. Para ello suele añadirse una pieza metálica cónica o piramidal, o bien un azuche metálico específico como puede verse en la Figura 1, que permite también la fijación del pilote en un sustrato rocoso. Se trata de azuche especial denominado punta de Oslo. En la Figura 2 se observa la protección de la cabeza del pilote frente a la hinca.

Figura 2. Detalle del anillo de protección del pilote frente al golpeo. Imagen: I. Serrano (www.desdeelmurete.com)

Una vez el pilote se hinca hasta el rechazo, la parte libre del pilote queda a distintas alturas. Ahora se debe limpiar y eliminar el hormigón de la cabeza que pueda haber quedado resentido por el golpeo de la maza y no reúna las características mecánicas necesarias y para dejar unas esperas para unir el pilote al encepado.

A continuación os dejo un vídeo explicativo que, entre otros, explica este tipo de pilote prefabricado. Espero que os sea de interés.

Os dejo un vídeo sobre el procedimiento constructivo de hinca de estos pilotes prefabricados.

Referencias:

FERNÁNDEZ-TADEO, C. (2018). ¿Cómo comprobar que los pilotes prefabricados hincados tienen la resistencia suficiente?. Interempresas.net

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Zapata continua bajo muro

Figura 1. Detalle de zapata corrida bajo muro. Imagen: V. Yepes

La zapata continua o corrida bajo muro presenta una gran longitud comparada con las otras dimensiones (ver Figuras 1 y 2). Suele usarse como base de muros portantes y cimentación de elementos lineales. Se busca la homogeneidad en los asientos y la reducción de las tensiones en el terreno frente a una solución por zapatas aisladas. Además, presenta una mayor facilidad constructiva.

Figura 2. Zapata corrida bajo muro

La cimentación superficial corrida para muros portantes aunque puede ser de mampostería (Figura 43) o de hormigón en masa, o hoy en día se construyen de hormigón armado (Figura 3). El canto mínimo en el borde es de 40 cm en zapatas de hormigón en masa y 30 cm si son de hormigón armado. En época calurosa se disponen juntas de hormigonado separadas 16 m si el clima es seco, y de 20 m si es húmedo. En época fría, dichas distancias serán de 20 y 24 m, respectivamente. No debe olvidarse nunca el llamado hormigón de limpieza, que tiene como objetivos evitar la desecación del hormigón estructural durante su vertido así como una posible contaminación de éste durante las primeras horas de su hormigonado. Suelen bastar unos 10 cm de este hormigón antes de empezar el ferrallado de la cimentación.

Figura 3. Zapata corrida de mampostería para muros portantes. Fuente: http://www.aguascalientes.gob.mx/

Os dejo a continuación un vídeo donde podréis ver el procedimiento constructivo de un muro de hormigón con su correspondiente zapata. Como curiosidad podéis ver que no se cumplen las medidas de seguridad en algunos casos, así como errores en la ejecución. Podéis hacer una lista.

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Necrológica: Ha fallecido el profesor José Javier Díez González

Homenaje a nuestros Directores de Escuela en el 50 Aniversario. De izquierda a derecha: D. José Aguilar Herrando, D. Francisco Ramos Ramis, D. José Soler Sanz, D. Eugenio Pellicer Armiñana, D. José Javier Diez González, D. Joaquín Andreu Álvarez, D. Vicent Esteban Chapapria y D. Francisco Pérez Puche

Ayer recibimos la triste noticia del fallecimiento de nuestro compañero José Javier Díez González, Catedrático de Puertos y Costas y también Director de nuestra Escuela de Ingenieros de Caminos de Valencia desde el 30 de mayo de 1981 hasta el 5 de marzo de 1984.

José Javier, nacido en La Robla (León) era en la actualidad Catedrático Emérito por la Universidad Politécnica de Madrid (UPM) en las disciplinas de Puertos y Costas y de Oceanografía e Ingeniería de Costas, en la Escuela de Ingenieros de Caminos, Canales y Puertos, en la que inició sus actividades docentes e investigadoras en 1970 y obtuvo su doctorado como Ingeniero de Caminos en 1973. Fue asimismo profesor de esas materias en Valencia entre 1977 y 1984 y de Físico-Química en la facultad de Farmacia de la Universidad Complutense entre 1974 y 1977 y ha sido profesor visitante en varias universidades del Reino Unido, EE. UU., México, Argentina y Chile. José Javier es también Licenciado en Farmacia (1969) y Licenciado en Economía (1974); títulos ambos obtenidos en la Universidad Complutense de Madrid.

Os dejo a continuación una entrevista que le realizó la Asociación Meteorológica Española.

Descargar (PDF, 120KB)

Riegos con gravilla

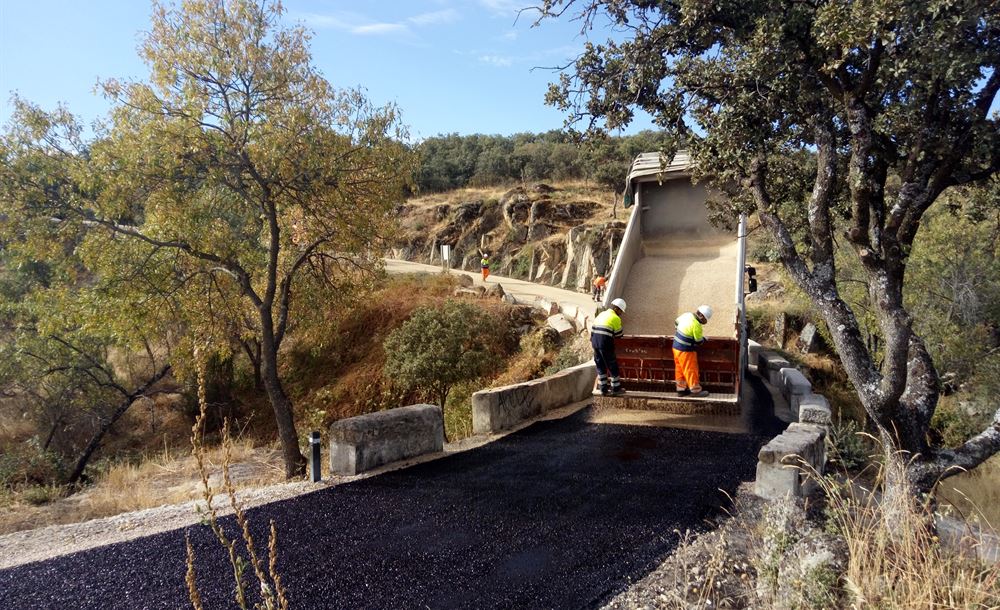

Figura. Riegos con gravilla. http://eurovia-es.com

Los riegos con gravilla son los tratamientos superficiales por antonomasia, siendo una de las primeras técnicas de pavimentación asfáltica.

Constan de uno o varios riegos de ligante hidrocarbonado sobre una superficie seguidos de una o varias extensiones de un árido de granulometría uniforme para conseguir una capa de rodadura de espesor similar al tamaño del árido empleado. La utilización de riegos con gravilla para las categorías de tráfico pesado tendrá carácter excepcional.

Se distinguen varios tipos:

  • Riegos monocapa: una aplicación de ligante y una capa de gravilla. Se denominan simples tratamientos superficiales.
  • Riegos bicapa: dos aplicaciones sucesivas de ligante y árido. Se denominan dobles tratamientos superficiales.
  • Riegos monocapa doble engravillado: un riego de ligante seguido de una capa de grava gruesa y otra más fina que ocupe los huecos.
  • Riegos sándwich: una capa de grava, luego riego de ligante y otra capa de gravilla más fina.
  • Riegos multicapa: múltiples capas de gravilla regadas con ligante. Destacan los triples tratamientos superficiales, aunque están en desuso respecto al uso de una capa delgada de aglomerado asfáltico.

Os dejo algunos vídeos que ilustran con mayor detalle estos tratamientos superficiales. En el primer vídeo, el profesor Miguel Ángel del Val explica el concepto y los tipos de los riegos con gravilla.

En este segundo vídeo, Miguel Ángel del Val nos explica el diseño y la ejecución de estos riegos.

Por último, veamos la puesta en obra de los riegos con gravilla.

Os dejo una publicación de la Asociación Técnica de Emulsiones Bituminosas (ATEB) sobre los riegos con gravilla.

Descargar (PDF, 1.44MB)

Referencias:

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. 1ª edición. Colegio de Ingenieros de Caminos, Canales y Puertos. Madrid.

YEPES, V. (2014). Maquinaria para la fabricación y puesta en obra de mezclas bituminosas. Apuntes de la Universitat Politècnica de València. Ref. 749.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Demolición del Puente de los Ingleses

El puente de los Ingleses, Burgos. De DaianaSol – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=64484066

A veces no hay más remedio que sustituir algunas infraestructuras. Sin embargo, cuando desaparece un puente, algo nuestro también se va. Es el caso de este puente burgalés.

El Puente de los Ingleses, inaugurado en 1928, se ha demolido para construir un nuevo puente sobre el Arlazón y el vial de la Universidad, en Burgos. Este puente formaba parte de la infraestructura de la línea Santander-Mediterráneo.

Este puente de fábrica se utilizó hasta que se cerró la línea férrea, usándose desde entonces como ​  ramal industrial para dar servicio al Polígono de Villalonquéjar hasta 2009. Su demolición se realizó en marzo de 2018.

En su lugar se ha construido un nuevo puente que da continuidad a los viales cercanos y que une los barrios de la zona suroeste (como el barrio del Pilar, la zona de Bakimet y el campus universitario de la Milanera) con los barrios de la zona noroeste (como Fuentecillas y la barriada Yagüe).

Os dejo a continuación un vídeo rápido elaborado por Herrero Temiño, la empresa adjudicataria del proyecto, que lo ha ejecutado en colaboración con Metálicas Estrumar, encargada de la nueva estructura. Espero que os guste.
