¿Qué recursos necesitamos para ejecutar una tarea?

Toda actividad necesita recursos para ejecutarse. La programación de los recursos disponibles constituye un tema crucial para lograr que la obra esté finalizada en los plazos y costes establecidos. Consiste en asociar los recursos a sus tareas respectivas y ver cómo se ensamblan en el conjunto de la obra.

La limitación de recursos en la realización de una obra provoca conflictos que pueden resolverse mediante métodos de nivelación y de asignación. Los primeros laminan el diagrama de cargas sin producir retrasos en el plazo programado. Los métodos de asignación, por otra parte, pretenden que los recursos necesarios no superen los disponibles, pero con la condición de que el retraso provocado sea el mínimo posible. Con ayuda de las diversas técnicas de redes, se habrá establecido un camino crítico y unas holguras para cada una de las actividades. La prioridad en la asignación de los recursos será mayor cuanto menor sea la holgura disponible para cada una de las actividades.

Para aclarar este tema, os dejo un Polimedia de Alberto Palomares. Espero que os guste.

Referencias:

PELLICER, E.; YEPES, V. (2007). Gestión de recursos, en Martínez, G.; Pellicer, E. (ed.): Organización y gestión de proyectos y obras. Ed. McGraw-Hill. Madrid, pp. 13-44. ISBN: 978-84-481-5641-1. (link)

PELLICER, E.; YEPES, V.; TEIXEIRA, J.C.; MOURA, H.P.; CATALÁ, J. (2014). Construction Management. Wiley Blackwell, 316 pp. ISBN: 978-1-118-53957-6.

YEPES, V.; PELLICER, E. (2008). Resources Management, in Pellicer, E. et al.: Construction Management. Construction Managers’ Library Leonardo da Vinci: PL/06/B/F/PP/174014. Ed. Warsaw University of Technology, pp. 165-188. ISBN: 83-89780-48-8.

YEPES, V.; MARTÍ, J.V.; GONZÁLEZ-VIDOSA, F.; ALCALÁ, J. (2012). Técnicas de planificación y control de obras. Editorial de la Universitat Politècnica de València. Ref. 189. Valencia, 94 pp. Depósito Legal: V-423-2012.

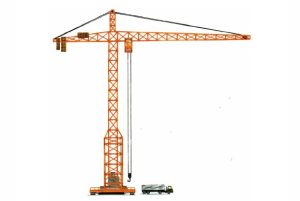

La grúa torre de doble vano

Están compuestas por un mástil vertical fijo apoyado sobre una plataforma soporte. Sobre este mástil se sustenta un brazo horizontal de dos vanos estabilizados por medio de cables atirantados en su parte superior. El vano superior, denominado pluma, es el utilizado por el carro de traslación para desplazarse, mientras el otro, la contrapluma, sirve de contrapeso. La estructura se compone de tramos en celosía. La pluma gira 360º por medio de una corona circular y por un engranaje movido por motor eléctrico.

Las velocidades de maniobra son de 1 a 2 r.p.m. para el giro y de unos 40 a 50 m/min para el desplazamiento y elevación de la carga. El control de la grúa puede efectuarse desde una cabina de mando situada en la base o en la parte superior de la torre, o bien desde tierra por medio de un mando móvil desplazable.

Como curiosidad os dejo un vídeo de la grúa torre más grande del mundo: la Kroll K-10000. Tiene una altura de 120 m y es capaz de levantar 132 t de carga máxima y 91 t a una distancia de 100 m. Puede resistir vientos de hasta 240 km/h. Espero que os guste el vídeo.

Os dejo también un vídeo del desmontaje de una grúa torre.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

Algoritmo del solterón aplicado a la optimización de rutas con flotas heterogéneas VRPHESTW

Me ha parecido interesante rescatar una pequeña publicación, que ya tiene 10 años, donde se aplicaba un algoritmo de optimización heurística curioso: Old Bachelor Acceptance, o “algoritmo del solterón“. En este caso, aplicado a la optimización de redes de transporte con flotas heterogéneas. Resulta curioso ver cómo determinados comportamientos sociales (colonias de hormigas), principios naturales (teoría de la evolución) o recreaciones de nuestro cerebro (redes neuronales) son capaces de resolver problemas complejos de optimización.

Espero que os sea de interés.

GDE Error: Error al recuperar el fichero. Si es necesario, desactiva la comprobación de errores (404:Not Found)

Construcción de las torres Puerta de Europa de Madrid

Puerta de Europa (Madrid). Wikipedia

Las dos torres gemelas, que conforman la llamada “Puerta de Europa”, se inauguraron en 1996. Más conocidas como las torres KIO, es un proyecto de los arquitectos estadounidenses Philip Cortelyou Johnson (Cleveland, Ohio, EE.UU, 1906 – New Canaan, Connecticut, EE.UU., 2005) y John Henry Burgee (Chicago, Illinois, EE.UU, 1933). Las Torres KIO son dos torres de cristal, granito y metal, inversamente simétricas, destacando su inclinación de 15º respecto a la vertical. Constituyen los primeros rascacielos inclinados que se edificaron en el mundo, con una altura de 115 metros y 26 plantas. Están situadas, en la Plaza de Castilla de Madrid, próximas al centro financiero de AZCA.

La solución estructural es singular, la inclinación de ambos edificios se ha conseguido mediante acero estructural, unido a un núcleo rígido, una caja prismática de hormigón armado que alberga las escaleras y ascensores. Para contrarrestar el empuje de los pisos hacia el lado inclinado, un sistema de cables une la parte alta del edificio con un contrapeso subterráneo de hormigón ubicado en el lado opuesto.

images

Aunque su construcción comenzó en 1989, por los sucesivos paros en las obras debidos a motivos económicos, no se inauguraron hasta 1996. Os dejo un vídeo donde se explica la construcción de estos edificios singulares. Espero que os guste.





La construcción románica

Exterior de la Colegiata de Santa Cruz en Castañeda, en Cantabria. Wikipedia

Se llama estilo románico en arquitectura al resultado de la combinación razonada y armónica de elementos constructivos y ornamentales de procedencia latina, oriental (bizantinos, sirios, persas y árabes) y septentrional (celtas, germánicos, normandos) que se formó en la Europa cristiana durante los primeros siglos de la baja Edad Media como consecuencia de la prosperidad material y de la renovación espiritual y abarca los siglos XI al XIII.

No es el objetivo de este post desarrollar las características de este estilo arquitectónico. Lo que pretendo es presentar un vídeo donde Peridis nos presenta el proceso completo de la construcción de esta época a través de algunas iglesias románicas de Castilla-León: la elección del lugar, la contratación del maestro albañil, la búsqueda y traslado de los materiales y, finalmente, la construcción del templo. Espero que os guste.







La construcción de las grandes catedrales

Catedral de León. https://es.wikipedia.org/wiki/Catedral_de_Le%C3%B3n

El cristianismo hizo desarrollar la construcción en expresiones tan maravillosas y sacras como las catedrales góticas y el Islam las construcciones y mezquitas musulmanas. Los ingenieros medievales elevaron la técnica de la construcción, en la forma marco gótico y los arbotantes, hasta alturas desconocidas por los romanos. La mayoría de las catedrales góticas presenta una estructura optimizada desde el punto de vista geométrico y compositivo ante las necesidades resistentes motivadas por la acción gravitatoria. Sus constructores supieron extraer el mayor provecho del material para ellos disponible, otorgando a los elementos unas dimensiones y unas esbelteces que prácticamente se hallan en el extremo de lo razonablemente posible. Lo más admirable es que dichos constructores no tuvieron la capacidad de cálculo de la que se dispone en la actualidad.

Los estilos arquitectónicos de la Edad Media, el románico y el gótico, se caracterizan fundamentalmente por la utilización de la bóveda de piedra para cubrir los espacios públicos, tanto religiosos como civiles. El románico utiliza la bóveda de cañón y la bóveda por arista, y el gótico las bóvedas nervadas de crucería.

Os dejo a continuación un par de vídeos sobre la construcción de las grandes catedrales, que espero os gusten.

Sistema “Franki” de ejecución de pilotes de desplazamiento

Figura 1. Procedimiento constructivo de un pilote Franki. Fuente: http://www.frankipile.co.id/frankipile.php

El sistema “Franki” de ejecución de un pilote de desplazamiento se base en una entubación metálica que presenta un tapón de hormigón en la punta. Dicho conjunto se hinca “a golpes” mediante una maza. Una vez se llega a la profundidad adecuada, se sujeta la entubación y se golpea el tapón en la punta para expulsarlo hacia abajo, creando así un bulbo o “punta ensanchada” a base de compactar el terreno, lo que hace que este pilote sea también muy eficiente trabajando a tracción. No se recomienda su uso en suelos cohesivos, donde la compactación de la base no es posible.

Fue desarrollado en el año 1909 por el ingeniero belga Frankignoul Edgard y desde entonces ha logrado un éxito considerable en todo el mundo.  Este método se puede aplicar en diferentes condiciones, y sigue siendo utilizado debido a su alta capacidad de carga y tracción, y los bajos niveles de ruido y las vibraciones del suelo.

En la Figura 1 se representan las fases constructivas de este tipo de pilote:

  • Ejecución, en tongadas de pequeño espesor y fuertemente compactadas, del tapón de gravas, arena y hormigón (de consistencia 0) dentro de la entubación, de espesor 3Φ.
  • Introducción de la entubación hasta la profundidad necesaria golpeando el tapón.
  • Golpeo del tapón y retirada de la entubación, quedando el ensancho como punta del pilote.
  • Instalación de la armadura dentro de la entubación, cuidando el recubrimiento mínimo
  • Extracción de la entubación a la vez que se va hormigonando por tongadas.

También se ha argumentado que la hinca del tapón presenta algunas ventajas claras, como la eliminación de fangos bajo la punta, el control de la existencia de capas blandas intercaladas inmediatamente bajo la punta y la aparición de un bulbo de hormigón que equivale a una base ensanchada. Todo ello hace que este tipo de pilotes con tapón son muy adecuados como pilotes trabajando en punta. Hay que indicar aquí que el aumento de la resistencia por punta se hace a costa de una disminución de la resistencia por el fuste en las cercanías de la base. Como desventajas principales de este tipo de pilote destaca la escasa mecanización del proceso y el riesgo durante la extracción de la entubación.

A continuación podéis ver un vídeo explicativo de los pilotes de desplazamiento con tapón de gravas, que en la nomenclatura de las NTE se denomina CPI-3.

Os recomiendo el enlace de Enrique Montalar, y también los siguientes vídeos explicativos que espero os gusten.

Os dejo este folleto explicativo que espero os sea de utilidad.

Descargar (PDF, 1.92MB)

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hidrofresas

La ejecución de muros pantalla con hidrofresa está especialmente indicada en terrenos de dureza elevada, que sean excavaciones profundas o que requiera un método de seguro y preciso de excavación. En este sentido, las obras urbanas pueden ser un buen ámbito de aplicación de esta tecnología de excavación. La hidrofresa consta de una estructura pesada de acero provista en su parte inferior de dos ruedas dentadas que giran en sentido contrario, arrancando el terreno. El accionamiento hidráulico de dichas ruedas, en combinación con el empuje vertical vinculado al peso del bastidor, produce el corte del terreno. La elevada fricción que se produce en las ruedas dentadas, hace necesaria su refrigeración, así como de la roca. Para ello se suele emplear lodo bentonítico, que se inyecta mediante un dispositivo de la propia máquina. Los propios lodos se mezclan con los detritus de la excavación, gracias a lo cual se extraen del fondo de la zanja. Dado que los lodos bentoníticos se recirculan para permitir esta extracción, han de ser “reciclados”, mediante la eliminación de los restos de terreno extraídos del fondo de la zanja. La hidrofresa, a pesar de ser el mejor sistema —pues apenas produce vibraciones y es el más rápido—, presenta el inconveniente de ser una máquina cara, por lo que suele elevar el coste de la construcción de la pantalla.

Esquema de funcionamiento de hidrofresa.

Es posible perforar con hidrofresas suelos duros y rocas de hasta 100 MPa de resistencia a compresión. Los muros pantalla pueden tener de 600 a 1200 mm de espesor, requiriéndose equipos especiales para mayores espesores. Esta técnica es una alternativa a los terrenos con una resistencia a compresión simple superior a los 5 MPa. Si la profundidad es superior a 35 m, la hidrofresa, independientemente de la dureza del terreno, es el método más fiable, pudiéndose llegar a profundidades de 80 m, aunque en este caso se complican las labores de ejecución del muro pantalla. En cuanto al espesor mínimo de la pantalla, este depende de las características del bastidor de la hidrofresa, pues debe alojar la bomba de aspiración; estamos hablando de un mínimo de 640 mm, aunque los espesores habituales son los de 640, 800, 1000, 1200 y 1500 mm.

Ejecución de muro pantalla con hidrofresa

Un ejemplo de aplicación de esta técnica es la realización del aparcamiento de la plaza de Cervantes de San Sebastián (ver aquí). Os dejo también un par de vídeos sobre esta técnica de excavación que espero que os gusten.

En este otro vídeo podemos ver el inicio de la excavación de muro pantalla con hidrofresa para la construcción de sótanos en rehabilitación de edificio.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Cómo se puede estimar la duración de una actividad?

El tiempo disponible para realizar cada tarea lo determinan las fechas en que se produce su inicio y su terminación. La duración de una actividad puede reducirse añadiendo recursos adicionales que, desgraciadamente, incrementan su coste. Existe la posibilidad de modificar los recursos asignados a cada tarea para ajustarse a las condiciones más convenientes, según las contingencias que se presenten durante la ejecución de la obra. Estos cambios producen una aceleración o deceleración en la realización de ciertas actividades con el consiguiente aumento o disminución de su coste directo. Se produce, por tanto, una correspondencia entre el coste directo de cada actividad y el tiempo invertido en su ejecución que proporciona la posibilidad de un ajuste costes-tiempos, adaptable a las necesidades de plazo o a la inversión económica del momento.

La duración “normal” de una tarea es aquella que minimiza su coste. En ocasiones, una programación basada en la duración normal puede prolongar excesivamente el trabajo, incrementando la repercusión de los gastos generales de la empresa en la obra. Del mismo modo, es probable exceder el plazo contractual si se programa exclusivamente con duraciones normales. En ambos casos, el jefe de obra tiene la posibilidad de reducir la duración de algunas o todas las actividades para disminuir el plazo total.

Otra aproximación a la estimación de la duración de las tareas es la que propugna el método PERT, y que ya tuvimos la ocasión de explicar en un artículo anterior. No obstante todo lo anterior, y para evitar una estimación “ad hoc” de las duraciones (es decir, la que más convenga), deberíamos fijar la duración de cada tarea en función de los recursos reales que tengamos para acometerlas. Esta práctica nos llevará a estimaciones realistas y deberíamos hacerla en el momento de la confección de la Estructura de Desglose de Trabajos.

Una pequeña introducción a estos conceptos la vamos a ver en el siguiente Polimedia de Alberto Palomares. Espero que os guste.

Referencias:

PELLICER, E.; YEPES, V. (2007). Gestión de recursos, en Martínez, G.; Pellicer, E. (ed.): Organización y gestión de proyectos y obras. Ed. McGraw-Hill. Madrid, pp. 13-44. ISBN: 978-84-481-5641-1. (link)

YEPES, V.; PELLICER, E. (2008). Resources Management, in Pellicer, E. et al.: Construction Management. Construction Managers’ Library Leonardo da Vinci: PL/06/B/F/PP/174014. Ed. Warsaw University of Technology, pp. 165-188. ISBN: 83-89780-48-8.

YEPES, V.; MARTÍ, J.V.; GONZÁLEZ-VIDOSA, F.; ALCALÁ, J. (2012). Técnicas de planificación y control de obras. Editorial de la Universitat Politècnica de València. Ref. 189. Valencia, 94 pp. Depósito Legal: V-423-2012.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Muros pantalla

Cuchara bivalva para construir pantallas.

Un muro pantalla o pantalla de hormigón in situ es un tipo de pantalla, o estructura de contención flexible, empleado habitualmente en ingeniería civil. Según el Código Técnico de Edificación (CTE-DB-SE C), son elementos de contención de tierras que se  emplean para realizar excavaciones verticales en aquellos casos en los que el terreno, los edificios u otras estructuras cimentadas en las inmediaciones de la excavación, no serían estables sin sujeción, o bien, se trata de eliminar posibles filtraciones de agua a través de los taludes de la excavación y eliminar o  reducir a límites admisibles las posibles filtraciones a través del fondo de la misma, o de asegurar la estabilidad de éste frente a fenómenos de sifonamiento.

Las pantallas de hormigón armado moldeadas en el suelo nacen en los años 50 como solución para resolver los problemas que plantean las excavaciones profundas próximas a edificios y estructuras subterráneas o por debajo del nivel freático. Esta técnica de la ingeniería civil surge como una aplicación de la larga experiencia en la utilización de lodos tixotrópicos existente en el campo petrolero.

Es la tipología de cimentaciones más difundida en áreas urbanas para edificios con sótano en un predio entre medianeras, en parkings y a modo de barreras de contención de agua subterránea en túneles y carreteras. El proceso constructivo se puede dividir, de forma resumida, en las siguientes fases: construcción del murete guía, excavación de la zanja por bataches, colocación de la armadura, colocación de las juntas o encofrados laterales, hormigonado, construcción de la viga de coronación y excavación del recinto exterior. Detalles de este proceso lo podemos ver en los siguientes vídeos que os paso, que espero que os gusten.

https://www.youtube.com/watch?v=XL0v0lyHUKI

Excavación del muro pantalla:

https://www.youtube.com/watch?v=BwLCIauvu4g

Uso del trépano cuando la cosa se pone fea:

https://www.youtube.com/watch?v=hEZFYSRdtVM

Fresado de muros pantalla:

Izado y colocación de la armadura de un muro pantalla:

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.
