Algunas preguntas sobre los muros pantalla

Figura 1. Cuchara bivalva para construir pantallas. Por GK Bloemsma – Trabajo propio, CC BY-SA 3.0, https://commons.wikimedia.org/

1. ¿Qué es un muro pantalla y qué funciones principales tiene en el campo de la cimentación?

Un muro pantalla es una técnica de cimentación profunda que se empezó a desarrollar en la década de 1950. Su principal característica es que se trata de una contención flexible que también cumple una función de cimentación. Las funciones principales de los muros pantalla son las siguientes:

  • Contención de tierras: Especialmente útil en situaciones donde la estabilidad de la excavación es difícil y existe preocupación por la seguridad de edificios colindantes.
  • Cimentación profunda: Proporciona una base sólida para estructuras.
  • Impermeabilización: Existen pantallas diseñadas específicamente, a menudo con cemento-bentonita, para evitar la filtración de agua.
  • Combinaciones de las anteriores: Muchos proyectos requieren una combinación de estas funciones para abordar desafíos complejos del terreno y la construcción.

Los cambios de forma y los movimientos de flexión que experimentan los muros pantalla influyen significativamente en la distribución y magnitud de los empujes del suelo, así como en las resistencias y acciones mutuas entre el suelo y la estructura.

2. ¿Cómo se clasifican los muros pantalla según su trabajo estructural y su función?

Los muros pantalla se clasifican de diversas maneras para adaptarse a distintas necesidades constructivas y geológicas.

Según su trabajo estructural, se pueden clasificar de la siguiente forma:

  • Pantallas en voladizo: Se introducen en el terreno a una profundidad suficiente para asegurar su fijación, aprovechando la resistencia pasiva del suelo.
  • Pantallas ancladas: Se utilizan cuando la profundidad de excavación es considerable (generalmente > 7-8m). Su estabilidad se confía a la resistencia pasiva de la parte enterrada y a uno o varios niveles de anclajes. Se subdividen en:
    • De soporte libre (o articuladas): El empotramiento es mínimo, comportándose como una viga doblemente apoyada.
    • De soporte fijo (o empotradas): El empotramiento es suficiente para que el movimiento en su base sea insignificante, actuando como una viga apoyada-empotrada.
  • Pantallas arriostradas: Sustituyen los anclajes por estampidores (puntales).
  • Pantallas acodaladas (entibaciones): Utilizan elementos de arriostramiento para la contención.
  • Pantallas atirantadas: Similares a las ancladas, pero el término puede implicar una mayor rigidez o elementos de tracción más permanentes.
  • Pantallas con contrafuertes: Refuerzos estructurales que aumentan su rigidez y capacidad de contención.

Según su función, se distinguen:

  • Pantallas de impermeabilización: Diseñadas para crear una barrera contra el flujo de agua (ej. con cemento-bentonita).
  • Pantallas de contención de tierras: Su propósito principal es retener el suelo.
  • Pantallas de cimentación (cimentación profunda): Actúan como elementos de apoyo para la estructura.
  • Pantallas combinaciones de las anteriores: Lo más común, buscando una solución multifuncional.

3. ¿Cuáles son los métodos de excavación de bataches para la construcción de muros pantalla y cuándo se utiliza cada uno?

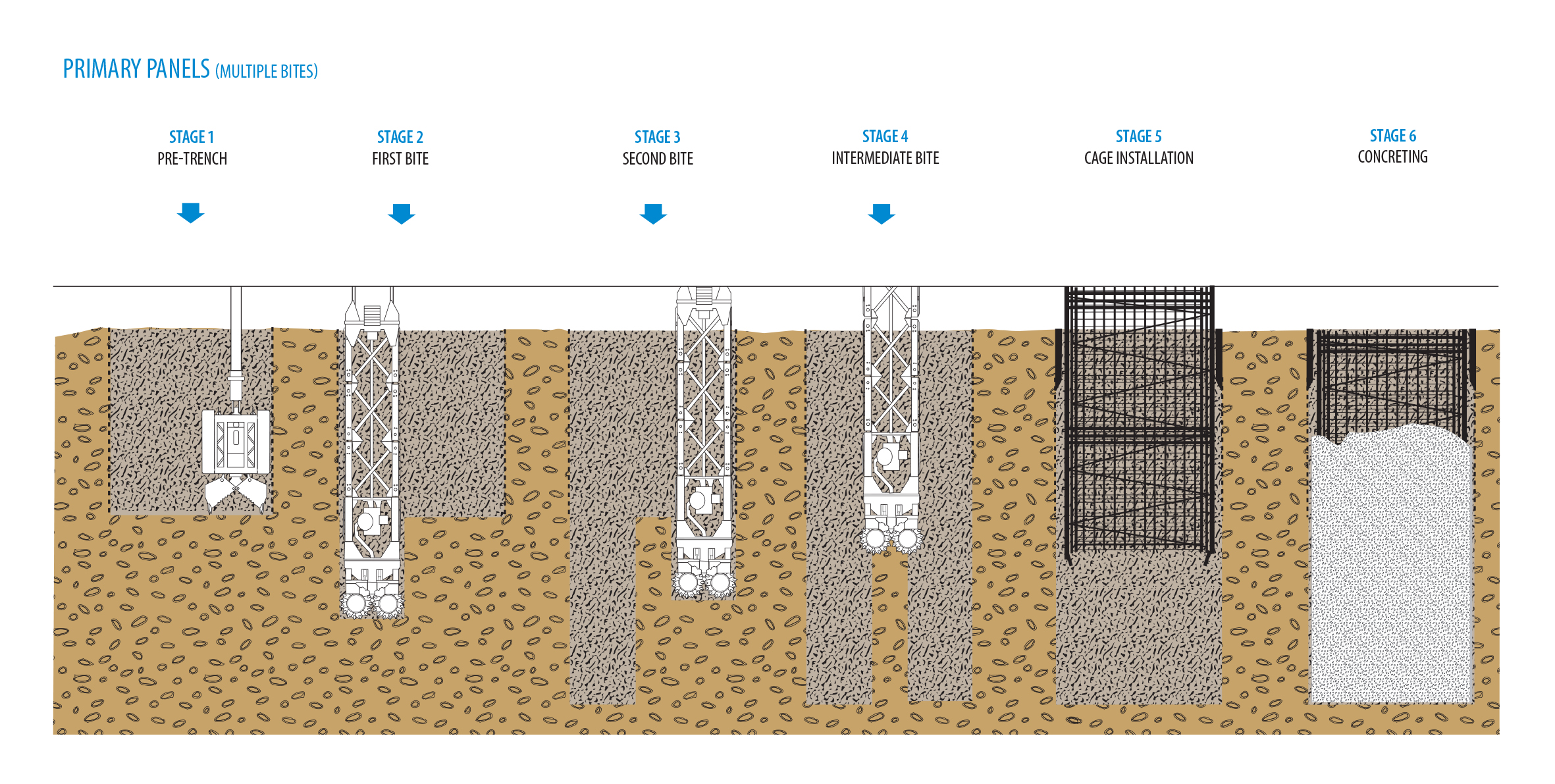

La excavación de los bataches (paneles que conforman el muro pantalla) es un paso crítico que se lleva a cabo mediante dos métodos principales:

  • Medios convencionales (cuchara al cable o hidráulica). Estos métodos se utilizan en condiciones de terreno normales y profundidades típicas:
    • Cuchara de cable: El cierre es mecánico. Su ventaja es que la grúa excavadora puede usarse como auxiliar para hormigonado e izado de armaduras.
    • Cuchara hidráulica: El cierre y el giro son hidráulicos. Son más fáciles de manejar y producen menos excesos de hormigón que las de cable, aunque requieren una grúa auxiliar para armadura y hormigonado.

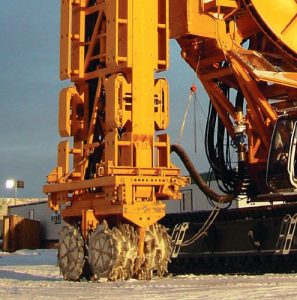

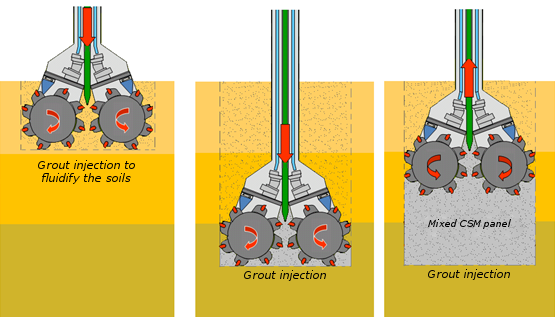

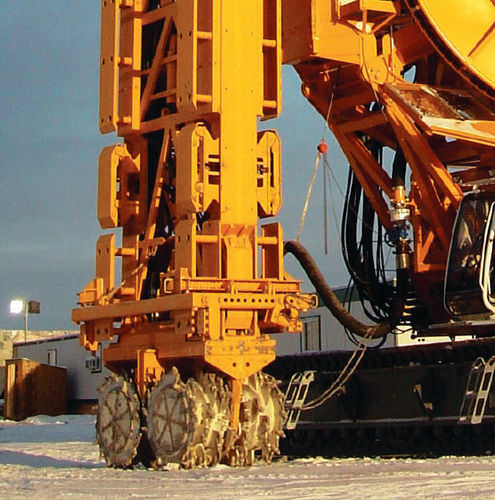

  • Hidrofresa. Este método se emplea en situaciones más exigentes debido a sus características de precisión y capacidad. Se utiliza cuando:
    • La dureza del terreno es excesiva.
    • Se requiere una verticalidad estricta (por debajo del 0,5 %).
    • Se alcanzan grandes profundidades (superiores a 45 metros).

Antes de la excavación, es necesario construir muretes guía que dirijan la herramienta, aseguren la verticalidad de los paneles y sirvan de soporte estable para la extracción de las juntas. Durante la excavación, puede ser necesario utilizar lodos tixotrópicos (bentoníticos) o polímeros para mantener la estabilidad de las paredes.

Figura 2. Vista de murete guía. http://www.estructurasmaqueda.com

4. ¿Qué función cumplen los lodos tixotrópicos (bentoníticos) y los polímeros en la construcción de las pantallas y en qué se diferencian?

Los lodos tixotrópicos (principalmente bentoníticos) y los polímeros son fundamentales para el sostenimiento de las excavaciones de muros pantalla, sobre todo cuando la estabilidad del terreno lo requiere.

Lodos tixotrópicos (bentoníticos):

  • Funciones: Mantener las paredes de la excavación (evitando derrumbes), mantener los sólidos en suspensión y lubricar la herramienta de perforación.
  • Mecanismo de acción: Forman una “torta” (cake) impermeable en la pared de la excavación. Esta película permite que la presión hidrostática de la columna de lodo actúe contra las paredes, estabilizándolas. Para que el “cake” se forme, es necesaria cierta filtración del lodo, por lo que son efectivos en suelos permeables (arenas) pero inútiles en arcillas.
  • Propiedades: Son fluidos no newtonianos cuya viscosidad aumenta al dejarlos en reposo (tixotropía), manteniendo los sólidos en suspensión gracias a un esfuerzo umbral (yield point).
  • Contaminación: Si se contaminan, floculan y pierden su funcionalidad. Se puede añadir polímero celulósico para protegerlos y aumentar su yield point sin incrementar excesivamente la viscosidad (útil en gravas).

Polímeros:

  • Alternativa a la bentonita: Pueden sustituir total o parcialmente a los lodos bentoníticos en condiciones particulares.
  • Ventajas medioambientales: Son biodegradables con el tiempo o se pueden destruir rápidamente con agentes oxidantes (lejía, agua oxigenada) o bacterias específicas.
  • Mecanismo de acción: A diferencia de la bentonita, no forman un “cake” externo efectivo. Las largas cadenas poliméricas se infiltran en el terreno y unen sus partículas por tracción iónica, creando un “cake” interno. Esto permite que la presión hidrostática del lodo actúe contra el terreno cohesionado.
  • Limitaciones: Carecen de un “yield-point” efectivo (salvo excepciones), por lo que solo se pueden emplear en terrenos de baja permeabilidad (10-5 a 10-6 m/seg).
  • Otras características: No necesitan desarenadores, ya que los sólidos en suspensión decantan rápidamente. Se dividen en polares (aniónicos y catiónicos) y apolares, siendo estos últimos más resistentes a ataques químicos.

En resumen, los lodos bentoníticos dependen de la formación de una “torta” externa y son adecuados para suelos permeables, mientras que los polímeros actúan por infiltración y cohesión interna, siendo idóneos para suelos de baja permeabilidad y ofreciendo ventajas medioambientales.

5. ¿Cuáles son los pasos clave en la ejecución convencional de muros pantalla después de la excavación y qué consideraciones son importantes en cada uno?

Una vez completada la excavación del batache y, si es necesario, sostenida con lodos, los siguientes pasos en la ejecución convencional de muros pantalla son los siguientes:

  • Desarenado de los lodos: Si se utilizaron lodos y su contenido de arena supera el 5 %, es imprescindible desarenarlos mediante centrifugado en hidrociclones. De no hacerlo, la arena decantaría sobre el hormigón, formando bolsas que comprometerían la calidad del muro.
  • Colocación de la armadura: La armadura debe atender a varias consideraciones:
    • Debe tener un esqueleto suficientemente rígido para mantener su forma durante la manipulación.
    • Para armaduras de gran longitud, se debe eslingar por distintos puntos a lo largo de su alzado; para las cortas, disponer de asas de izado.
    • Debe dejar espacio suficiente para la tubería tremie que se usará para el hormigonado.
    • Se deben colocar separadores (metálicos o de hormigón) para asegurar el recubrimiento mínimo de 75 mm según la normativa UNE.
  • Hormigonado de las pantallas: Se utiliza la técnica del hormigón sumergido, necesaria cuando no es posible vibrar el hormigón (como ocurre bajo lodos).
    • El hormigón se introduce a través de una tubería tremie que debe permanecer introducida 5m en el hormigón (o 3m en seco), subiéndose a medida que el hormigonado avanza.
    • Para paneles de más de 5 m de longitud, se usan dos tuberías tremie.
    • Los lodos se van evacuando a medida que el hormigón asciende.
    • La duración total del hormigonado debe ser inferior al 70 % del tiempo de inicio de fraguado.
    • Se utiliza un hormigón de consistencia líquida (cono 16-20 NTE o 18-21 UNE-EN-1538).
    • El hormigón debe subir lo más horizontal posible dentro del panel.
  • Extracción de la junta: Existen diferentes tipos de juntas para asegurar la continuidad entre paneles:
    • Junta trapezoidal: No necesita retirarse antes del fraguado del hormigón. Se extrae con un cabestrante o gatos.
    • Junta circular y tricilíndrica (Stein): Deben extraerse durante el fraguado del hormigón, en el momento justo en que este ha endurecido lo suficiente para mantenerse, pero no tanto que impida la extracción. Se retiran con gatos hidráulicos.

El cumplimiento de las tolerancias establecidas en normativas como la UNE o el PG-3 es fundamental en cada una de estas etapas para garantizar la calidad y funcionalidad del muro pantalla.

6. ¿Qué son los anclajes en cimentaciones, cómo se clasifican y cuáles son sus principales aplicaciones?

Los anclajes son elementos de sujeción de estructuras al suelo, diseñados para colaborar en la estabilidad del conjunto suelo-estructura y que trabajan fundamentalmente a tracción.

Clasificación de los anclajes:

  • Según su forma de actuar:
    • Pasivos: Entran en tracción automáticamente cuando las cargas o fuerzas externas actúan, oponiéndose al movimiento del terreno y la estructura.
    • Activos (pretensados): Se pretensan hasta una carga admisible una vez instalados, comprimiendo el terreno entre el anclaje y la estructura. Esto evita el movimiento de la cabeza del anclaje hasta que se supere el esfuerzo de pretensado.
    • Mixtos: Se pretensan con una carga inferior a la admisible, dejando un margen para absorber movimientos imprevistos.
  • Según el tiempo de servicio previsto:
    • Provisionales: Diseñados para un uso temporal durante la fase de construcción.
    • Permanentes: Diseñados para permanecer en servicio durante toda la vida útil de la estructura.
  • Según el tipo de inyección:
    • Inyección única (IU): Inyección global del bulbo.
    • Inyección repetitiva (IR): Inyecciones a lo largo del bulbo en varias etapas.
    • Inyección repetitiva y selectiva (IRS): Inyecciones repetitivas en puntos específicos del bulbo.

Principales campos de aplicación:

  • Estabilización del terreno: Comprimir el terreno y coser diaclasas (fracturas).
  • Aumentar la resistencia al corte en taludes: Mejorar la estabilidad de laderas.
  • Sujeción de bóvedas de túneles y paredes de excavación: Proporcionar soporte en obras subterráneas o de contención.
  • Refuerzo de estructuras: Postesado de elementos estructurales, atirantado de bóvedas y arcos.
  • Arriostramiento de estructuras de contención: Estabilizar muros pantalla, tablestacados, etc.
  • Absorber esfuerzos en la cimentación de estructuras: Contrarrestar la subpresión en soleras bajo el nivel freático.
  • Anclaje de estructuras esbeltas y complejas: Proporcionar estabilidad a elementos con alta esbeltez.

Los anclajes inyectados constan de tres partes: la zona de anclaje (bulbo inyectado al terreno), la zona libre (cables protegidos por una vaina) y la cabeza y la placa de apoyo, que fijan el anclaje a la estructura.

Figura 3. Anclaje de un muro. Vía http://chuscmc.blogspot.com

7. ¿Cuáles son los principales estados límite que hay que considerar en el dimensionamiento de elementos de contención, como los muros pantalla, según la normativa española (CTE)?

Según esta normativa, el dimensionamiento de los elementos de contención debe verificar una serie de estados límite para garantizar la seguridad y funcionalidad de la estructura. Estos se dividen en estados límite últimos y estados límite de servicio.

Estados Límite Últimos (ELU): Se refieren a la capacidad portante y la estabilidad global, evitando la rotura o colapso.

  • Estabilidad:
    • Deslizamiento: La estructura se desliza sobre su base o una superficie de falla.
    • Hundimiento: El terreno bajo la cimentación de la estructura falla.
    • Vuelco: La estructura gira alrededor de su base.
  • Capacidad estructural: Fallo del material constitutivo de la pantalla (hormigón, acero).
  • Fallo combinado del terreno y del elemento estructural: Una combinación de los anteriores.

Para pantallas flexibles, se deben verificar además:

  • Estabilidad global: Del conjunto suelo-pantalla-anclajes-sobrecargas.
  • Estabilidad del fondo de la excavación: Evitar levantamiento o sifonamiento.
  • Estabilidad de la propia pantalla: Rotura por rotación o traslación, o por hundimiento.
  • Estabilidad de los elementos de sujeción: (Anclajes, puntales).
  • Estabilidad en las edificaciones próximas: No causar daños a estructuras adyacentes.
  • Estabilidad de las zanjas: Durante la excavación de la propia pantalla.

Estados Límite de Servicio (ELS): Se refieren a las condiciones de uso de la estructura, evitando movimientos o infiltraciones excesivas.

  • Movimientos o deformaciones: Excesivos de la estructura de contención o de sus elementos de sujeción, que afecten a la propia pantalla o a estructuras próximas.
  • Infiltración de agua no admisible: Problemas de estanqueidad.
  • Afección a la situación del agua freática en el entorno: Con posibles repercusiones a estructuras próximas.

En el cálculo se deben considerar acciones como los empujes activos y pasivos de las tierras, los empujes horizontales del agua freática, las sobrecargas y las acciones instantáneas o alternantes (terremotos, impactos). También se tienen en cuenta las propiedades del suelo, los coeficientes de empuje (de Rankine y de Coulomb) y la deformabilidad de la pantalla, que influye significativamente en la distribución de los empujes.

8. ¿Qué es el sifonamiento en excavaciones y cómo se puede prevenir?

El sifonamiento es un fenómeno de inestabilidad del terreno que se produce en excavaciones, especialmente cuando el nivel freático (NF) se halla por encima del fondo de la excavación y es preciso agotar el agua del interior. Se produce una filtración de agua a través del fondo o de las paredes de la excavación. Si la presión intersticial del agua (es decir, la presión en los poros del suelo) crece hasta igualar la presión total del terreno, la tensión efectiva del suelo se anula (σ’ = σ – u = 0), lo que provoca una pérdida de resistencia y un flujo ascendente de partículas finas del suelo. Este fenómeno se alcanza para un «gradiente crítico».

Figura 4. Longitud de empotramiento para evitar el sifonamiento

Los principales problemas que causa el sifonamiento son:

  • Inestabilidad del fondo de excavación: Pérdida de capacidad portante del suelo.
  • Reducción de la presión efectiva en el intradós de la pantalla: Disminuye el efecto positivo del empuje pasivo, comprometiendo gravemente la estabilidad del muro pantalla.
  • Tubificación o entubamiento: Si se dan sifonamientos localizados, se inicia una erosión interna que forma conductos por donde el agua arrastra material, pudiendo causar un colapso brusco.

Soluciones principales para prevenir el sifonamiento:

  • Dimensionar un correcto sistema de bombeo: Para liberar las presiones intersticiales, ya sea durante la excavación (agotamiento) o de forma permanente mediante soleras drenadas. Los sistemas pueden ser bombeo desde arquetas (para excavaciones pequeñas sin finos), pozos filtrantes o lanzas de drenaje (well point).
  • Incrementar la clava de la pantalla: Aumentar la profundidad de empotramiento del muro pantalla (∆l) incrementa el recorrido del agua, reduciendo el gradiente hidráulico. La clava real puede ser un 20% mayor que la profundidad del punto de rotación.
  • “Clavar” las pantallas en un sustrato impermeable: Si es posible, extender la pantalla hasta una capa de suelo con muy baja permeabilidad (k) para cortar el flujo de agua.
  • Disminuir la permeabilidad de la capa filtrante y aumentar su peso específico aparente (γ’): Esto se puede lograr mediante un tapón de Jet-grouting, que también puede actuar como un codal natural.
  • Aumentar el efecto ataguía de la clava de las pantallas: Mediante un “peine” de inyecciones que reduce la permeabilidad del suelo bajo el muro.
  • Congelación del nivel freático: En casos extremos, se puede congelar el agua del terreno para crear una barrera impermeable.

A continuación os dejo un audio que resume bien el contenido de estos temas. Espero que os sea de interés.

Glosario de términos clave

  • Muro pantalla: Técnica de cimentación profunda y contención flexible que se desarrolla a principios de los años 50, aúna ambas funciones, especialmente en excavaciones difíciles o cerca de edificios.
  • Contención flexible: Cualidad de los muros pantalla que permite cambios de forma y movimientos de flexión, influenciando la distribución de empujes y la interacción suelo-estructura.
  • Empotramiento: Profundidad a la que se introduce la pantalla en el terreno por debajo del nivel de excavación para asegurar su fijación y estabilidad.
  • Empujes activos: Presiones horizontales mínimas que ejerce el terreno sobre una estructura de contención cuando este se deforma alejándose de la estructura (descompresión horizontal).
  • Empujes pasivos: Presiones horizontales máximas que ejerce el terreno sobre una estructura de contención cuando este se deforma empujando hacia el terreno (compresión horizontal).
  • Empuje al reposo: Presión horizontal que ejerce el terreno cuando no hay deformación lateral de la estructura de contención.
  • Muretes-guía: Estructuras temporales previas a la excavación de bataches, que dirigen la herramienta de excavación, aseguran la verticalidad de los paneles y sirven de soporte.
  • Batache: Segmento o panel individual que conforma el muro pantalla continuo, excavado y posteriormente hormigonado.
  • Cuchara al cable/hidráulica: Herramientas de excavación utilizadas para la formación de los bataches en medios convencionales.
  • Hidrofresa: Máquina de excavación especializada para bataches, usada en terrenos muy duros, cuando se requiere verticalidad estricta o a grandes profundidades.
  • Lodos tixotrópicos (bentoníticos): Suspensiones de arcilla (bentonita) en agua, utilizadas para sostener las paredes de la excavación mediante la formación de un “cake” y presión hidrostática, además de lubricar la herramienta. Son fluidos no newtonianos.
  • Lodos poliméricos: Soluciones de polímeros en agua que sustituyen o complementan a los lodos bentoníticos, formando un “cake” interno y uniendo partículas del terreno por tracción iónica. Son biodegradables.
  • Cake: Película impermeable que se forma en las paredes de la excavación de un muro pantalla debido a la filtración del lodo bentonítico, esencial para el sostenimiento por presión hidrostática.
  • Yield point (esfuerzo umbral): Esfuerzo mínimo necesario para que un fluido tixotrópico comience a fluir; por debajo de él, el lodo se comporta como un sólido.
  • Floculación: Proceso por el cual las partículas de lodo se agrupan, perdiendo su estabilidad y funcionalidad, generalmente por contaminación.
  • Tubería tremie: Tubería utilizada para el hormigonado sumergido de los muros pantalla, asegurando que el hormigón se deposite por debajo de la superficie del lodo sin contaminarse.
  • Junta (en pantallas): Dispositivo o técnica utilizada para asegurar la continuidad y estanqueidad entre bataches adyacentes (circular, trapezoidal, tricilíndrica o Stein).
  • Desarenado: Proceso de separación de arena de los lodos bentoníticos, realizado con hidrociclones, necesario para evitar la decantación de arena en el hormigón.
  • Pantalla en voladizo: Muro pantalla que se introduce en el terreno a una profundidad suficiente para que se fije como un elemento estructural en voladizo, aprovechando la resistencia pasiva.
  • Pantalla anclada: Muro pantalla cuya estabilidad se confía a la resistencia pasiva de la parte enterrada y al apoyo de uno o varios niveles de anclajes, usado en excavaciones profundas.
  • Pantalla de soporte libre (articulada): Pantalla anclada con una profundidad de empotramiento pequeña, que permite movimientos significativos en su base y se comporta como una viga doblemente apoyada.
  • Pantalla de soporte fijo (empotrada): Pantalla anclada con una longitud de empotramiento suficiente para que el movimiento en su base sea insignificante, comportándose como una viga apoyada-empotrada.
  • Efecto arco: Fenómeno que ocurre en pantallas flexibles, donde las cargas se concentran en las zonas más rígidas (como anclajes o fondo de excavación) y hay una descarga en las zonas de mayor movimiento.
  • Sifonamiento: Fenómeno en excavaciones con nivel freático alto, donde la presión intersticial en el fondo iguala la presión total, anulando la tensión efectiva del terreno y causando inestabilidad.
  • Gradiente crítico: Valor del gradiente hidráulico a partir del cual se produce el sifonamiento del terreno.
  • Tubificación (entubamiento): Erosión interna del terreno causada por sifonamientos localizados, formando conductos en el suelo.
  • Pozos filtrantes: Sistema de drenaje que utiliza bombas lapicero dentro de pozos para abatir el nivel freático.
  • Sistema de agujas filtrantes (well-point): Drenaje basado en la hinca de minipozos alrededor de una excavación, utilizando bombas de vacío para aspirar aire y agua, adecuado para terrenos arenosos.
  • Anclaje: Elemento de sujeción que transmite cargas de una estructura al terreno, generalmente trabajando a tracción.
  • Bulbo de inyección (zona de anclaje): Parte del anclaje inyectado que se fija al terreno, donde se desarrolla la transferencia de carga.
  • Zona libre: Parte del anclaje (cables o torones) que se encuentra protegida y no está en contacto directo con el terreno, permitiendo el pretensado sin fricción.
  • Cabeza y placa de apoyo: Elementos del anclaje que lo fijan a la estructura y mediante cuñas inmovilizan los torones.
  • Método de Kranz: Método de cálculo para anclajes que evalúa la estabilidad global frente al deslizamiento de la cuña de terreno soportada por los anclajes.
  • Entibación: Conjunto de elementos (tablestacas, puntales, codales) que se utilizan para contener las paredes de una excavación, evitando su colapso.
  • Método berlinés: Tipo de entibación donde se hincan perfiles metálicos aislados antes de excavar, y luego se va entibando progresivamente con elementos de contención y puntales.
  • Levantamiento de fondo: Problema de inestabilidad característico de excavaciones entibadas en suelos arcillosos blandos, donde el fondo de la excavación asciende debido a la presión del terreno.

Referencias:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater lowering in construction. A practical guide to dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • INSTITUTO GEOLÓGICO Y MINERO DE ESPAÑA (1987). Manual de ingeniería de taludes. Serie: Guías y Manuales, n.º 3, Ministerio de Educación y Ciencia, Madrid, 456 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and applications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Preguntas frecuentes sobre pantallas de contención de agua subterránea

Figura 1. Cuchara para excavar pantalla. https://www.geo-solutions.com/resource-category/slurry-walls-equipment/

1. ¿Qué son las pantallas impermeables de bentonita-cemento y cuándo se utilizan?

Las pantallas impermeables de bentonita-cemento, también denominadas pantallas blandas, plásticas o de lodo autoendurecible, son barreras que impiden el paso del agua subterránea. Su construcción es similar a la de los muros pantalla, pero su función principal es impermeabilizante, sin responsabilidad estructural significativa. Su uso se inició en la década de 1960. Son ideales cuando el objetivo es detener el flujo de agua y no se prevé una excavación o un vaciado anexos. Entre sus ventajas destacan su impermeabilidad, la ausencia de juntas, su capacidad de adaptación a grandes deformaciones por cambios en el nivel freático y su bajo coste, debido al bajo consumo de materiales y a la simplificación de la construcción.

2. ¿Cómo se construye una pantalla de bentonita-cemento y qué materiales se utilizan?

La construcción de una pantalla de este tipo implica la excavación de una zanja con herramientas como cucharas bivalvas, retroexcavadoras con brazos largos (eficaces hasta 15 o 20 metros, o hasta 25 o 30 metros con brazos especiales) o zanjadoras de brazo inclinable. La mezcla utilizada consiste en bentonita, cemento, agua y, opcionalmente, aditivos. Las dosificaciones típicas por metro cúbico de mezcla varían: entre 100 y 950 litros de agua, entre 20 y 80 kg de bentonita, entre 100 y 400 kg de cemento y hasta 5 kg de aditivos. La bentonita se añade para evitar la decantación del cemento antes del fraguado. La mezcla se elabora en una planta y se envía a la obra. Es crucial asegurar la continuidad entre paneles para evitar juntas, lo que se logra mediante la perforación inmediata de paneles contiguos o mordiendo el extremo de un panel aún pastoso para la adhesión del nuevo lodo.

3. ¿Qué son las pantallas de suelo-bentonita y en qué se diferencian de las pantallas de bentonita-cemento?

Las pantallas de suelo-bentonita son barreras que se utilizan para detener el paso del agua o aislar residuos o zonas contaminadas de agua subterránea. A diferencia de las pantallas de bentonita-cemento, que son más comunes en Europa, las pantallas de suelo-bentonita se originaron en Estados Unidos en 1945 y son más habituales en este país. La principal diferencia radica en el material de relleno: mientras que las pantallas de bentonita-cemento utilizan una mezcla específica de estos componentes, las pantallas de suelo-bentonita emplean una mezcla de suelo excavado y bentonita. Esto último hace que sean la tipología de barrera más económica, ya que permite utilizar gran parte del material de la propia zanja. Sin embargo, las pantallas de suelo-bentonita pueden ser más susceptibles al deterioro por ciclos de humedad/sequedad o congelación/descongelación, y su permeabilidad puede verse afectada por contaminantes.

Figura 2. Construcción de zanja de lodo con suelo-bentonita como material de relleno. Adaptado de Cashman y Preene (2012)

4. ¿Cómo se realiza la excavación y el relleno de las pantallas de suelo-bentonita?

Durante la excavación de las zanjas para las pantallas de suelo-bentonita, se utiliza bentonita (a veces con aditivos) para estabilizar las paredes y mantener un nivel constante de lechada cerca de la parte superior. Las zanjas suelen tener una anchura de entre 0,6 y 1,5 metros. Una vez alcanzada la profundidad deseada, se introduce la mezcla final de suelo y bentonita. Esta mezcla debe tener un peso específico mayor que el del lodo de la zanja para desplazarlo eficazmente. La preparación de la mezcla puede realizarse en tanques de homogeneización para garantizar una mayor calidad o de forma más rudimentaria en superficie con un buldócer. Es fundamental garantizar que la pantalla se extienda de manera continua por todo el estrato permeable y succionar los sedimentos del fondo de la zanja, sobre todo si se trata de arenas y gravas limpias. La colocación del relleno y la excavación deben realizarse de forma simultánea.

5. ¿Qué es la técnica de pantalla de suelo-cemento con hidrofresa (cutter soil mixing)?

La pantalla de suelo-cemento con hidrofresa, también conocida como cutter soil mixing, es una técnica de mejora de suelos que se utiliza para crear pantallas impermeabilizantes verticales. Consiste en excavar el terreno en paneles verticales con una hidrofresa, que es un cabezal cortador provisto de elementos giratorios con dientes. La hidrofresa no solo excava, sino que también inyecta una mezcla de bentonita y cemento en la parte central de las ruedas cortantes. El movimiento giratorio de los dientes y unas paletas mezclan esta inyección con los detritos del terreno, formando un nuevo material que, tras el fraguado del cemento, crea una pantalla impermeable. Una ventaja clave de este método es que utiliza el propio material del terreno, por lo que se generan muy pocos residuos.

Figura 3. Hidrofresa. http://www.malcolmdrilling.com/cutter_soil_mixing/

6. ¿Cómo funciona el proceso de construcción con hidrofresa para pantallas de suelo-cemento?

El procedimiento constructivo con hidrofresa consta de varias fases. En primer lugar, se prepara una zanja guía para recoger el exceso de lodo. A continuación, se posiciona la hidrofresa en el eje de la pared y se introduce en el suelo a una velocidad continua (normalmente entre 20 y 60 cm/min). Las ruedas de corte rompen el suelo y, simultáneamente, se bombea un fluido (bentonita-cemento) a las boquillas para mezclarlo con la tierra suelta. Una corriente de aire comprimido puede mejorar la mezcla. Al alcanzar la profundidad de diseño, se extrae lentamente la hidrofresa mientras se sigue añadiendo la lechada de cemento para garantizar la homogeneización mediante la rotación de las ruedas. Finalmente, se puede introducir armadura, como perfiles de acero, en la pantalla terminada para mejorar su resistencia. Para ello, se utilizan vibradores, si es necesario, para profundidades mayores. En el caso de muros continuos, se excavan paneles primarios y secundarios que se solapan para garantizar la estanqueidad.

7. ¿Qué son las pantallas de lodo autoendurecible armado y cuál es su función?

Las pantallas de lodo autoendurecible armado, también denominadas pantallas de lechada armada o «reinforced slurry wall», son pantallas compuestas con carácter estructural. Combinan elementos portantes resistentes a la flexión, como tablestacas o perfiles metálicos en «I», con un relleno intermedio de bentonita-cemento que los une y transfiere las cargas a los elementos estructurales. Este sistema funciona como elemento de contención de agua y, al mismo tiempo, como soporte estructural. Una variante es la pared de mezcla suelo-cemento reforzada, que utiliza una mezcla de suelo y cemento en lugar de lechada. Esta técnica se sitúa a medio camino entre un muro berlinés y un muro pantalla, ya que ofrece contención de agua y resistencia estructural.

8. ¿Cómo se construye una pantalla de lodo autoendurecible armada?

El procedimiento constructivo de una pantalla de lodo autoendurecible armada utiliza herramientas de excavación similares a las empleadas en los muros pantalla, como la cuchara bivalva. Durante la excavación, la lechada de bentonita y cemento no solo sirve como material de relleno intermedio, sino que también estabiliza las paredes de la zanja. Una vez colocada la lechada, se insertan perfiles verticales (tablestacas o perfiles en «I») en ella. El lodo endurecido transmite el empuje activo de las tierras y el agua hacia estos perfiles por efecto bóveda, y estos resisten la flexión gracias a anclajes, arriostramientos y el empotramiento bajo el fondo de la excavación. Si se emplean tablestacas, la pantalla opera como un muro continuo convencional, combinando las propiedades impermeabilizantes del lodo con la resistencia estructural de los elementos armados.

Os dejo un audio sobre este tema que, espero, os sea interesante.

Glosario de términos clave

  • Pantallas plásticas (blandas/lodo autoendurecible): Barreras impermeables construidas con mezclas fluidas que fraguan o se autoendurecen, utilizadas para contener el agua subterránea.
  • Bentonita-cemento: Mezcla de bentonita, cemento, agua y aditivos que fragua lentamente y forma una barrera impermeable.
  • Función impermeabilizante: La capacidad de una pantalla para impedir o reducir significativamente el paso del agua.
  • Responsabilidad estructural: La capacidad de un elemento para soportar cargas y esfuerzos (como flexión) sin deformaciones excesivas o fallos. Las pantallas blandas tienen poca responsabilidad estructural.
  • Decantación: El proceso por el cual las partículas sólidas de una suspensión se asientan en el fondo de un líquido debido a la gravedad. La bentonita ayuda a evitar la decantación del cemento.
  • Fraguado: El proceso de endurecimiento de una mezcla cementicia debido a reacciones químicas.
  • Cuchara bivalva: Herramienta de excavación con dos “cucharas” articuladas que se cierran para recoger el material, utilizada en la ejecución de pantallas.
  • Retroexcavadora con brazos largos: Maquinaria de excavación modificada con brazos extendidos para alcanzar mayores profundidades en la construcción de zanjas y pantallas.
  • Zanjadora de brazo inclinable: Maquinaria especializada para excavar zanjas, con un brazo que puede inclinarse.
  • Rendimiento: La cantidad de trabajo realizado en un período determinado (ej., m²/día de pantalla construida).
  • Nivel freático: La superficie superior del agua subterránea, donde la presión del agua es igual a la presión atmosférica.
  • Tablestacas: Elementos prefabricados, generalmente metálicos o de hormigón, que se hincan o se colocan en el terreno para formar muros de contención.
  • Suelo-bentonita: Mezcla de suelo excavado y lechada de bentonita que se utiliza como material de relleno para formar pantallas impermeables.
  • Gradiente hidráulico: La tasa de cambio de la carga hidráulica por unidad de distancia en la dirección del flujo.
  • Peso específico: El peso por unidad de volumen de una sustancia. Es crucial que el relleno de suelo-bentonita tenga un peso específico mayor que el lodo de la zanja.
  • Tanques de homogeneización: Recipientes donde se mezcla y agita el suelo y la bentonita para lograr una consistencia uniforme antes de su colocación.
  • Segregación: La separación de los componentes de una mezcla debido a diferencias en tamaño, forma o densidad.
  • Permeabilidad: La capacidad de un material para permitir el paso de fluidos a través de él. Una baja permeabilidad es deseable en pantallas impermeables.
  • Hidrofresa (cutter soil mixing – CSM): Maquinaria equipada con cabezas cortadoras giratorias y un inyector, utilizada para excavar y mezclar el terreno in-situ con una lechada (bentonita-cemento) para formar pantallas.
  • Detritos: Fragmentos de roca y suelo resultantes de la excavación o trituración del terreno.
  • Zanja guía: Pequeña excavación superficial que se realiza al inicio para alinear la maquinaria y recoger el excedente de lodo.
  • Paneles primarios y secundarios: En la construcción de muros continuos, los paneles primarios se excavan primero, y luego los secundarios se excavan solapándose con los primarios para asegurar la continuidad.
  • Armadura: Elementos de refuerzo (como perfiles de acero) que se insertan en la pantalla para proporcionarle resistencia estructural adicional.
  • Pantalla de lodo autoendurecible armado (reinforced slurry wall): Una pantalla compuesta que incorpora elementos portantes estructurales (como perfiles en “I” o tablestacas) dentro de un relleno de lodo autoendurecible (bentonita-cemento o suelo-cemento).
  • Efecto bóveda: Fenómeno por el cual los empujes del terreno se distribuyen y descargan hacia elementos de mayor rigidez o resistencia, como los perfiles en una pantalla armada.
  • Empotramiento: La condición en la que un elemento estructural está fijado rígidamente en otro (ej., un perfil anclado en el fondo de excavación) impidiendo su rotación y traslación.
  • Muro berlinés: Sistema de contención que consiste en perfiles metálicos hincados en el terreno, entre los cuales se colocan elementos de contención (tablones de madera, prelosas de hormigón, etc.) a medida que se excava.
  • Muro pantalla: Muro de contención de hormigón o similar, ejecutado en el terreno por paneles, utilizando lodo bentonítico para estabilizar la excavación antes del vertido del hormigón.

Referencias:

  • CASHMAN, P.M.; PREENE, M. (2012). Groundwater lowering in construction. A practical guide to dewatering, 2nd edition. CRC Press, Boca Raton, 645 pp.
  • INSTITUTO GEOLÓGICO Y MINERO DE ESPAÑA (1987). Manual de ingeniería de taludes. Serie: Guías y Manuales, n.º 3, Ministerio de Educación y Ciencia, Madrid, 456 pp.
  • POWERS, J.P.; CORWIN, A.B.; SCHMALL, P.C.; KAECK, W.E. (2007). Construction dewatering and groundwater control: New methods and applications. Third Edition, John Wiley & Sons.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pantallas de suelo-cemento con hidrofresa (Cutter Soil Mixing)

http://www.malcolmdrilling.com/cutter_soil_mixing/
Hidrofresa. http://www.malcolmdrilling.com/cutter_soil_mixing/

La pantalla de suelo-cemento con hidrofresa (cutter soil mixing) es una técnica de mejora de suelos que se emplea para generar pantallas impermeabilizantes verticales mediante el uso de hidrofresas. Consiste en excavar el terreno en paneles verticales mediante una cabeza cortadora (hidrofresa) suspendida de un brazo grúa articulado. Esta cabeza presenta dos elementos cortantes giratorios provistos de dientes de corte que giran en direcciones opuestas para expulsar el material excavado.

La cabeza también posee un inyector, en la parte central de las dos ruedas cortantes, por el cual se inyecta una mezcla de bentonita-cemento. Esta mezcla, gracias al movimiento giratorio de los dientes y de unas paletas giratorias, se amalgama con los detritos formando un nuevo material. Tras el fraguado del cemento se obtiene una pantalla impermeable. La ventaja del método es que se usa el propio material del terreno, no generando apenas residuos.

http://www.apgeotecnia.pt/en/papers/13cngmontaigne.html
http://www.apgeotecnia.pt/en/papers/13cngmontaigne.html

En pantallas poco profundas, de menos de 20 m, se ejecuta en una fase, que consiste en inyectar la bentonita-cemento según se tritura el terreno. Se usa con tiempos cortos de perforación para que no fragüe el cemento. En mayores profundidades se usan dos fases; en la primera se excava hasta la cota deseada y luego durante el ascenso se inyecta la mezcla.

Para ejecutar muros continuos, se divide la construcción en paneles primarios y secundarios, que se solapan con los anteriores con juntas frescas si los paneles primarios no han fraguado, o bien con solapes duros si ya han endurecido.

Os dejo un caso de estudio de la empresa Bauer, que espero que os sea de utilidad.

Descargar (PDF, 5.27MB)

Os dejo algunos vídeos y animaciones al respecto.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hidrofresas

La ejecución de muros pantalla con hidrofresa está especialmente indicada en terrenos de dureza elevada, que sean excavaciones profundas o que requiera un método de seguro y preciso de excavación. En este sentido, las obras urbanas pueden ser un buen ámbito de aplicación de esta tecnología de excavación. La hidrofresa consta de una estructura pesada de acero provista en su parte inferior de dos ruedas dentadas que giran en sentido contrario, arrancando el terreno. El accionamiento hidráulico de dichas ruedas, en combinación con el empuje vertical vinculado al peso del bastidor, produce el corte del terreno. La elevada fricción que se produce en las ruedas dentadas, hace necesaria su refrigeración, así como de la roca. Para ello se suele emplear lodo bentonítico, que se inyecta mediante un dispositivo de la propia máquina. Los propios lodos se mezclan con los detritus de la excavación, gracias a lo cual se extraen del fondo de la zanja. Dado que los lodos bentoníticos se recirculan para permitir esta extracción, han de ser “reciclados”, mediante la eliminación de los restos de terreno extraídos del fondo de la zanja. La hidrofresa, a pesar de ser el mejor sistema —pues apenas produce vibraciones y es el más rápido—, presenta el inconveniente de ser una máquina cara, por lo que suele elevar el coste de la construcción de la pantalla.

Esquema de funcionamiento de hidrofresa.

Es posible perforar con hidrofresas suelos duros y rocas de hasta 100 MPa de resistencia a compresión. Los muros pantalla pueden tener de 600 a 1200 mm de espesor, requiriéndose equipos especiales para mayores espesores. Esta técnica es una alternativa a los terrenos con una resistencia a compresión simple superior a los 5 MPa. Si la profundidad es superior a 35 m, la hidrofresa, independientemente de la dureza del terreno, es el método más fiable, pudiéndose llegar a profundidades de 80 m, aunque en este caso se complican las labores de ejecución del muro pantalla. En cuanto al espesor mínimo de la pantalla, este depende de las características del bastidor de la hidrofresa, pues debe alojar la bomba de aspiración; estamos hablando de un mínimo de 640 mm, aunque los espesores habituales son los de 640, 800, 1000, 1200 y 1500 mm.

Ejecución de muro pantalla con hidrofresa

Un ejemplo de aplicación de esta técnica es la realización del aparcamiento de la plaza de Cervantes de San Sebastián (ver aquí). Os dejo también un par de vídeos sobre esta técnica de excavación que espero que os gusten.

En este otro vídeo podemos ver el inicio de la excavación de muro pantalla con hidrofresa para la construcción de sótanos en rehabilitación de edificio.

Referencias:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de falso túnel entre pantallas

falso-tunel-entre-pantallasUn falso túnel es una infraestructura que se construye cuando un obstáculo natural de escasa altura debe ser atravesado por una línea ferroviaria o por una carretera, de forma que no resulta conveniente perforar un túnel debido al escaso recubrimiento y al riesgo de que la construcción de una trinchera convencional pueda provocar desprendimientos. En otras ocasiones, la construcción de falsos túneles se justifica simplemente en la necesidad minimizar el impacto ambiental de la vía de comunicación, especialmente cuando el trazado pasa cerca de zonas urbanas.

Una forma de construir un falso túnel consiste en ejecutar unas pantallas, bien con pilotes o con una hidrofresa. Tras esas pantallas laterales, se ejecuta la losa de cubrición para formar el techo del túnel. Una vez fraguado el hormigón de la losa, se puede proceder a trabajar bajo tierra, vaciando la caverna generada entre las pantallas y la losa, hasta el nivel del suelo del túnel. La ejecución de pantallas con pilotes consiste en hacer “taladros” consecutivos, que luego son rellenados con acero y hormigón. Si utilizamos una hidrofresa el principio es el mismo, solo que la perforación es rectangular.

Si el falso túnel se realiza a una profundidad mayor de 5-10 m es necesario ejecutar losas intermedias, para garantizar la integridad de las pantallas laterales. Este método es muy seguro, habiéndose realizado bastantes kilómetros de todo tipo de túneles, por ejemplo en Madrid, tanto de metro (línea 11 en la avenida de Abrantes, línea 1 en la Calle Congosto…) como de cercanías (Pasillo verde, Getafe…) sin incidentes a reseñar. Incluso en terrenos particularmente complicados como es la vega del manzanares este método ha dado un gran rendimiento en la ejecución del soterramiento de la M30.

A continuación os paso una animación realizada por la empresa Proin 3D para Adif del túnel ferroviario de alta velocidad Barcelona Sants-La Sagrera, conocido también como túnel del Eixample. El túnel, que une la estación de Barcelona Sants con la futura estación de La Sagrera, forma parte de la línea de alta velocidad Madrid-Zaragoza-Barcelona-Frontera francesa.Fue inaugurado el 8 de enero de 2013 juntamente con el tramo entre Barcelona Sants y Figueras-Vilafant de la LAV Madrid-Barcelona-Franciay el 9 de enero de 2013 empezó su explotación comercial por trenes de Renfe Operadora.

En la animación podemos ver la ejecución del falso túnel, tanto con pilotadoras como con hidrofresas. Espero que os guste.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
