Ser profesionales, no solo técnicos

La filósofa Adela Cortina, investida ‘honoris causa’ por la Universitat Politècnica de València, diciembre de 2016

Me gustaría dedicar mi último artículo de 2016 a la profesora Adela Cortina, flamante doctora honoris causa por la Universitat Politècnica de València. Su visión sobre la ética, la ciencia y la tecnología nos permite encuadrar nuestro quehacer diario dentro un ámbito de conocimiento global que supera viejas barreras. A continuación os dejo una breve recensión de un capítulo de su libro “Para qué sirve realmente la ética” en lo tocante a la profesión y la técnica.  Un libro imprescindible para entender lo qué es la ética.

Educar con calidad supone formar ciudadanos justos, personas que sepan compartir valores morales propios de una sociedad pluralista y democrática, esos mínimos de justicia que permiten construir una buena sociedad. Supone formar buenos profesionales, pues no es lo mismo un buen técnico que un buen profesional. Transformar la vida pública no solo es cosa de políticos, sino también desde la sociedad civil, siendo un lugar privilegiado el mundo de las profesiones. Quien ingresa en una profesión se compromete a proporcionar un bien a la sociedad, tiene que prepararse para ello, adquiriendo las competencias adecuadas, y a la vez ingresa en una comunidad de profesionales que comparten la misma meta. Los profesionales se hacen responsables de los medios y de las consecuencias de sus acciones con vistas a alcanzar los fines mejores. Quien ingresa en una profesión no puede proponerse una meta cualquiera, sino que le viene dada y es la que comparte con el resto de colegas. Los motivos por los que se accede a la profesión se convierten en razones cuando concuerdan con las metas de la profesión, que les da auténtico sentido y legitimidad social. Se deben formar profesionales, no puros técnicos, recordado sus fines legítimos y qué hábitos hay que desarrollar para alcanzarlos. Parece que hay dos modelos educativos contrapuestos, promover la excelencia y no generar excluidos. Una tercera vía es la de la universalización de la excelencia, entendiendo por excelente la virtud de la persona que es fecunda para la sociedad a la que pertenece. El éxito consiste en competir con uno mismo, lo cual requiere esfuerzo, pues no se construye una sociedad justa con ciudadanos mediocres.

A continuación también os dejo un vídeo donde la propia filósofa explica con sus palabras qué es la ética. Espero que os guste.

Instalación eléctrica provisional

Uno de los suministros imprescindibles para poder ejecutar una obra de construcción es sin duda la energía eléctrica. Esta es distribuida por el interior de la obra a través de la instalación provisional correspondiente. El suministro puede venir dado desde la línea de baja tensión, o bien a través de generadores si no se dispusiera de este servicio. Toda instalación provisional debe contar con un cuadro eléctrico principal y una cantidad de cuadros secundarios cuyo número variará en función del tamaño de la obra, plantas del edificio o medios auxiliares que lo requieran.

A continuación os dejo un vídeo donde se explican las medidas de seguridad al respecto.



Perspectivas de la ingeniería y su desarrollo global

La Revista del Colegio de Ingenieros de Chile, en su número 215 de 2016, ha publicado un resumen de una entrevista que me hicieron hace poco. La entrevista la han adaptado a formato de artículo y en él se analiza brevemente las perspectivas de la ingeniería y su desarrollo, especialmente enfocado desde el punto de vista de la formación y la innovación en la construcción. El gran desafío consiste en formar a profesionales que van a trabajar en un horizonte de cinco a diez años, por lo que es necesario plantear los conocimientos que necesitarán para abordar nuevos retos en un mundo en constante cambio. Os dejo a continuación el artículo y el enlace de la revista por si queréis tener acceso al número completo.

El enlace es el siguiente: http://www.ingenieros.cl/2016-edicion-215/

Referencia:

Yepes, V. (2016). Perspectivas de la ingeniería y su desarrollo global. Revista Ingenieros, 215:29-31.

Descargar (PDF, 4.46MB)

Ponte Fabricio (Roma)

Puente Fabricio. Imagen: V. Yepes (2016)

El puente Fabricio, o ponte dei Quattro Capi, es un puente que se construyó en el año 62 d.C. sobre el río Tíber. Se trata de un puente de piedra que comunica el Campo de Marte con el lado este de la isla Tiberina. Su nombre se debe a Lucio Fabricio, curator viarum al que se encargó su construcción. Sirvió para reemplazar un puente de madera anterior que se destruyó en un incendio.

El puente tiene una longitud de 62 m y 5,5 m de ancho. Dispone de dos arcos de 24 m de longitud, apoyado en un pilar central en medio del cauce. El pilar central se encuentra aligerado con una gran ventana que permite aumentar el desagüe hidráulico. Los tímpanos están revestidos con ladrillo  los arcos son de piedra caliza blanca, lo cual supone un contraste visual de interés estético. Los arcos son muy esbeltos, lo que unido a sus arranques verticales que quedan debajo de la lámina de agua, dan una imagen ciertamente moderna. Debajo del ladrillo se ve la sillería romana y el interior de las bóvedas también es original. El puente se restauró en el año 1679 por el Papa Inocencio XI.

Uno de los aspectos más interesantes de este puente, desde el punto de vista estructural, es que los arcos no son los típicos de medio punto, sino que se encuentran cerrados sobre sí mismos, formando unas bóvedas circulares que distribuyen las cargas al fondo del cauce y no a la pila, como es habitual. Esta disposición proporciona una fortaleza estructural excepcional reforzada por una doble rosca y arcos que quedan sumergidos por debajo del cauce.

Sección vertical del Puente Fabricio



Puente Fabricio. Imagen. V. Yepes (2016)

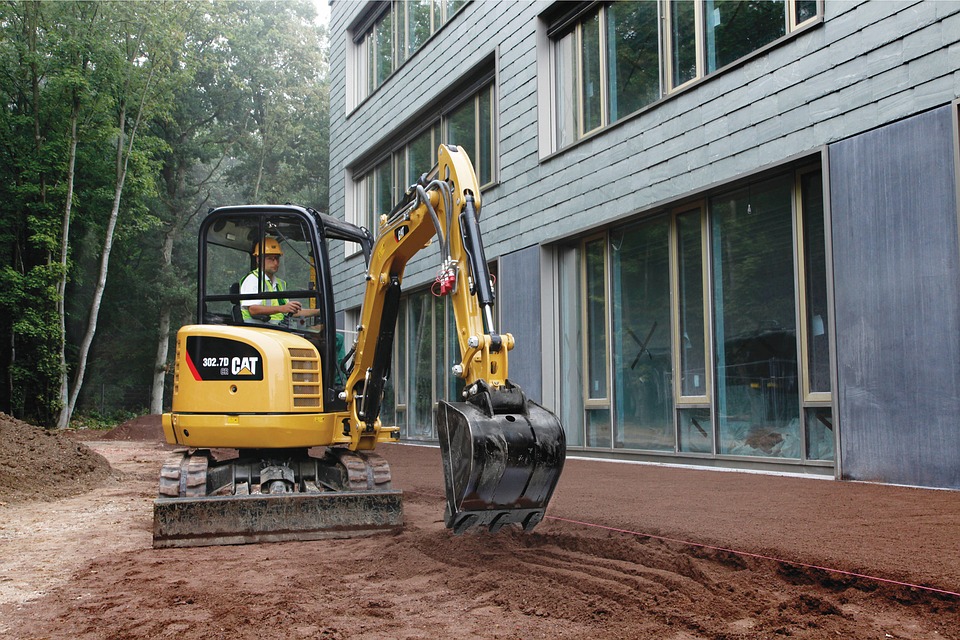

Miniexcavadoras

Máquina autopropulsada sobre ruedas o sobre cadenas, metálicas o de goma. Presenta una superestructura capaz de efectuar una rotación al menos de 360º, que excava o carga, eleva, gira y descarga material por la acción de una cuchara fijada a un conjunto de pluma y balancín, sin que la estructura portante se desplace y con un peso no superior a los 6.000 kg.

Se emplean en obras de servicios públicos urbanos, demoliciones, acondicionamiento de calles, etc. En la industria se usan en trabajos de desescombro, limpieza, jardinería, etc. Su característica fundamental es el servicio de apoyo que realizan.

Os dejo varios vídeos explicativos sobre esta máquina que espero os gusten.

Algunas de estas máquinas son extremadamente pequeñas.

Referencias:

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Diseño heurístico óptimo de puentes artesa y puentes losa

Viaducto St. Cloud, Francia – 2000. http://vslmex.com.mx/

En estos momentos es posible automatizar completamente el diseño óptimo de puentes usando algoritmos heurísticos. A continuación os dejo, en abierto, un capítulo de libro en el que se explica tanto la optimización de un puente de vigas artesas prefabricado como otro construido “in situ” como losa de hormigón postesado. Se trata de un trabajo incluido dentro del proyecto de investigación BRIDLIFE. Este tipo de técnicas acabarán imponiéndose en unos años en los paquetes informáticos de cálculo. Sin embargo, resulta muy importante resaltar que el proyectista es el que tiene la última palabra en el diseño.

Referencia:

Martí, J.V.; Alcalá, J.; García-Segura, T.; Yepes, V. (2016). Heuristic design of a precast-prestressed concrete U-beam and post-tensioned cast-in-place concrete slab road bridges. In: Hernández, S.; Brebbia, C.A.; de Wilde, W.P. (eds.), High Performance and Optimum Design of Structures and Materials II. WIT Transactions on The Built Environment, Vol. 166. WIT Press, pp. 17-28. ISBN: 978-1-78466-143-4.

Descargar (PDF, 337KB)



El control del hormigón

Probetas de hormigón.

El control del hormigón y sus componentes se encuentra en el articulado de la instrucción EHE-08 de hormigón estructural. Entre otras, la instrucción actual tuvo que contemplar aspectos como la incorporación del marcado CE (Directiva Europea 89/106/CEE), la aprobación del Código Técnico de Edificación y la incorporación de nuevos hormigones (reciclados, autocompactantes, no estructurales, ligeros o con fibras). Todo ello se enmarca dentro de un entorno donde la sociedad demanda mayor calidad en los productos, aparecen nuevas exigencias como la durabilidad y la sostenibilidad y se extiende el control de calidad a todo el proceso constructivo.

En este sentido, es necesario diferenciar aquellos hormigones que posean el Distintivo de Calidad Oficialmente Reconocido (DCOR) de los hormigones que no los posean. La relación de distintivos reconocidos y de centrales se puede consultar en la página web de la Comisión Permanente del Hormigón (enlace).

A continuación os dejo un enlace a la “Guía para el control en obra del hormigón según la instrucción EHE-08 y metodología para actuaciones con resultados de control en obra desfavorables”, de ANEFHOP, y unos vídeos explicativos del profesor Antonio Garrido, que espero os sean de interés y utilidad. También os recomiendo el siguiente enlace sobre control de conformidad del hormigón: https://estonocumple.wordpress.com/2011/03/17/control-de-conformidad-de-un-hormigon/





El elevador de cangilones

Elevador de cangilones. A. Zona de carga; B. Zona de descarga.

Se entiende por elevador de cangilones el conjunto de una cadena sinfín de la cual van colgados cangilones iguales para el transporte del material. Consta de los siguientes elementos (ver figura):

  • Cangilones de transporte del material.
  • Un elemento sinfín sobre el cual se fijan los cangilones.
  • Una rueda motora superior y otra inferior, cuyos ejes de giro están en la misma vertical.
  • Un grupo motor de accionamiento, acoplado a la rueda superior.
  • Una caja, dentro de la cual se sitúan el elemento sinfín, los cangilones y las ruedas. En su parte superior lleva una boca de descarga, y en la inferior, la de carga.

La forma de los cangilones y la velocidad del elevador depende de los materiales a transportar. Suelen tener forma de cubeta con la parte superior abierta. Los cangilones se sujetan espaciados sobre una banda de algodón y goma o sobre una o dos cadenas. Aunque son normalmente verticales, pueden disponerse en planos inclinados. El sistema de descarga puede ser por gravedad o centrífugo.

Las velocidades de elevación varían entre 0,5 y 4 m/s. La anchura de los cangilones puede llegar a 1,5 m. La altura de elevación puede ser de 50 m y más; y su capacidad, hasta 500 o 600 m3/hora.

A continuación os dejo vídeo de su funcionamiento.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.



Muros de gaviones flexibles

Gaviones flexibles. Fuente: http://gavionesflexibles.com/

Los muros de gaviones propiamente dichos consisten en un recipiente de forma prismática rectangular, relleno de material granular de distintos tamaños, de enrejado metálico de malla hexagonal, que puede ser de triple torsión o electrosoldada dependiendo de las características de la obra.

Sin embargo, se pueden fabricar muros flexibles utilizando la misma idea pero con otros materiales. Son los llamados muros de gaviones flexibles. Consisten en unas celdas realizadas con materiales geosintéticos, que permiten su relleno con tierras u otros materiales como mezclas de grava-cemento, de tierras con cal, etc. Se obtiene de esta forma un muro de tierra sostenida, que funciona por gravedad. Además, constituyen barreras de contención muy flexibles que pueden resultar de gran interés en actuaciones de emergencia como ante desbordamiento de ríos. También pueden ser de gran interés como complemento de obras civiles o ambientales.

Gaviones flexibles. Fuente: http://gavionesflexibles.com/

Os dejo unos vídeos de la empresa Contflexdique gaviones flexibles donde se puede ver cómo se monta un muro flexible de estas características. Espero que os gusten:

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Motores endotérmicos o de combustión interna

03Un motor es la parte de una máquina capaz de hacer funcionar algo, transformando algún tipo de energía (eléctrica, de combustibles fósiles, etc.), en energía mecánica capaz de realizar un trabajo. En los automóviles este efecto es una fuerza que produce el movimiento. De hecho, gran parte de la maquinaria empleada en ingeniería civil utiliza motores de combustión interna para su funcionamiento, especialmente motores diesel turboalimentado. En este post vamos a repasar muy brevemente este tipo de motores y dejaremos alguna animación para su mejor comprensión. En otros artículos profundizaremos en la explicación y funcionamiento más detallado.

Los motores térmicos producen trabajo aprovechando la energía de los cuerpos que se encuentran a una temperatura elevada. A este tipo pertenecen los motores de combustión, en el que el medio de trabajo o sustancia a la que se le va a extraer la energía térmica ha adquirido su alta temperatura aprovechando el calor desprendido de una combustión. En la Tabla 1  se clasifican los motores térmicos de combustión.

    MOTORES TÉRMICOS     Combustión interna     Combustión externa
  Alternativos   De explosión Diesel    Máquina de vapor
  Rotativos   De explosión Turbina de gas    Turbina de vapor

Tabla 1.- Clasificación de los motores térmicos de combustión.

Los motores endotérmicos o de combustión interna aprovechan la energía generada por la expansión de un combustible en el interior de una cámara, transformándola en movimiento. Si bien existen antecedentes a mediados del siglo XVII con Huygens y Papin con motores de pólvora, no fue hasta 1794 en el que el inglés Robert Street patentó el primer motor alternativo de combustión interna que utilizaba una mezcla de aire y combustible gaseoso. El primer motor de este tipo capaz de soportar una utilización continuada en el ámbito industrial fue construido por el francés Etienne Lenoir en 1859, siendo mejorado notablemente por el alemán Nikolaus Otto en 1876 con su motor de cuatro tiempos.

El primer motor de gasolina fue diseñado y patentado por el ingeniero alemán Gottlieb Daimler en 1885, y en 1892 su compatriota Rudolf Diesel patenta el primer motor de encendido de compresión.

Los motores de combustión interna pueden clasificarse atendiendo a diferentes conceptos:

  • Por la forma de iniciar la combustión: Motores Otto (motores de explosión: encendido por chispa) y motores Diesel (encendido por compresión).
  • Por el ciclo de trabajo: Motores de 4 tiempos y motores de 2 tiempos.
  • Por el movimiento del pistón: Motores de pistón alternativo y motores de pistón rotativo.

El motor de combustión interna alternativo es una máquina térmica de desplazamiento positivo que permite la transformación de energía térmica obtenida mediante un proceso de combustión en el propio fluido operante, en energía mecánica mediante el movimiento lineal de un émbolo. El fluido comprime y expande un volumen cerrado deformable formado por el cilindro, el pistón y la culata.

Motor de explosión de cuatro tiempos

Dentro de los motores de combustión interna rotativos, el motor Wankel, cuya patente data de 1936, se diferencia enormemente de los motores convencionales. Conserva el producto, la compresión, la potencia y el ciclo familiar del extractor, pero utiliza, en vez de un pistón, de un cilindro y de válvulas mecánicas, un rotor triangular que gira alrededor del excéntrico. Otro tipo son las turbinas de gas, que son motores compuestos por uno o varios compresores, una o varias cámaras de combustión dispuestas anularmente alrededor del eje de la máquina. Una turbina de uno o varios escalones que acciona el compresor y una turbina de potencia donde el trabajo producido se puede emplear para generar energía eléctrica, mover la hélice de una aeronave, etc. Además, lleva un pequeño motor de arranque y un sistema de inyección del combustible en la cámara de combustión y de regulación del régimen de la máquina.

Motor Wankel

En próximos artículos profundizaremos algo más en el funcionamiento detallado de estos motores, en especial, en los ciclos Otto y Diesel.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
