Fabricación, puesta en obra y consolidación de hormigones compactados con rodillo

Figura 1. Presa ejecutada con RCC. https://vietnamconstruction.vn/en/roller-compacted-concrete-properties-advantages-applications/

Los hormigones compactados con rodillo (HCR) (RCC, en sus siglas en inglés) son mezclas de cemento, áridos y agua en la cantidad justa para permitir la consolidación de la masa mediante rodillos compactadores.

Estos hormigones tienen una relación agua/cemento suficientemente baja para alcanzar altas resistencias, lo que les permite soportar las cargas de los equipos de consolidación. Sin embargo, esta relación no es tan baja como para impedir que la pasta se distribuya entre los áridos durante el proceso de amasado y compactación, logrando así su unión.

Esto garantizaría una consolidación efectiva, lo cual es crucial para lograr una densidad, resistencia (la resistencia a la compresión puede superar los 60 MPa), uniformidad y textura superficial satisfactorias. El hormigón seco compactado se construye sin juntas, encofrados, acabados, refuerzos de acero ni pasadores. Estas características hacen que el hormigón seco compactado sea sencillo, rápido y económico. Su economía se debe en gran medida a los métodos de construcción de alta velocidad y gran volumen.

Uno de los inconvenientes del HCR es su sensibilidad a las variaciones en la humedad durante el proceso de compactación. Un exceso o un defecto de agua, así como una densidad insuficiente, puede reducir considerablemente la resistencia mecánica y afectar negativamente a la uniformidad de la superficie. Por otro lado, una falta de humedad puede provocar riesgos de segregación en la superficie del hormigón. Sin embargo, el HCR presenta un cambio de volumen potencial debido a la pérdida de humedad o retracción por secado significativamente menor en comparación con el hormigón convencional, gracias a su menor contenido de agua en la mezcla.

El HCR surgió como una alternativa para la construcción de presas, con sus primeros antecedentes en la reparación de estructuras a finales de la década de 1970. Esta técnica respondió a los problemas de fisuración del hormigón tradicional causados por las elevadas temperaturas generadas durante la hidratación del cemento. Posteriormente, el método se perfeccionó para su aplicación en presas de gravedad, siendo la primera experiencia concreta la construcción de la presa de Willow Creek en 1982, en Oregón (Estados Unidos). Desde entonces, su uso se ha expandido rápidamente a nivel mundial. El HCR también se desarrolló como una solución económica para pavimentos, capaz de soportar grandes volúmenes de cargas pesadas y de resistir el daño provocado por ciclos de congelación y descongelación. El pavimento compactado con rodillo tiene la ventaja de que se puede abrir al tráfico al día siguiente y tiene un aspecto parecido al asfalto.

Lo que distingue a los HCR de los hormigones tradicionales es su mayor sequedad, lo que permite su colocación en obra con los equipos utilizados en la construcción de terraplenes y presas de materiales sueltos (Figura 2). A pesar de esta diferencia, una vez endurecidos, sus características son muy similares a las de los hormigones convencionales.

Figura 2. Colocación del hormigón HCR. https://hormigonaldia.ich.cl/novedades-tecnologicas/hormigon-compactado-con-rodillo-hcr-solucion-rapida-persistente-y-a-bajo-costo/

En los últimos tiempos, este tipo de hormigones ha despertado un creciente interés en obras en las que se realiza la colocación en capas delgadas, como en presas y pavimentos, en los que la superficie predomina sobre el espesor. Su estructura es similar a la de las gravas-cemento, aunque, debido a su mayor contenido de conglomerante y a las mayores resistencias que alcanzan, se asemejan más a los hormigones convencionales.

Las mezclas de estos hormigones deben tener una dosificación precisa de pasta, ya que un exceso puede causar un efecto «colchón», generando ondas en la capa que se está compactando frente al rodillo, especialmente si debajo ya hay capas compactadas. Por el contrario, una cantidad insuficiente de pasta provoca que los áridos se contacten entre sí y se trituren bajo la presión del rodillo.

Actualmente, se está avanzando en el desarrollo de plantas de dosificación y amasado específicamente diseñadas para la fabricación de hormigón seco compactado (HCR). Estas plantas utilizan tanto centrales clásicas discontinuas como sistemas de amasado continuo. La dosificación del HCR puede realizarse de varias maneras: mediante dosificación convencional por peso, dosificación continua por peso con cintas pesadoras o dosificación volumétrica continua, utilizando alimentadores de paletas o de banda estriada.

Si bien cada método de transporte tiene sus ventajas, cualquiera que sea el método utilizado, los equipos deben diseñarse para minimizar la segregación, que puede ser un problema, particularmente con mezclas menos trabajables con árido de tamaño máximo grande. Los camiones hormigonera son adecuados incluso para áridos de hasta 76 mm de tamaño máximo. Sin embargo, los camiones de cajón basculante no son recomendables para áridos mayores de 40 mm, ya que pueden surgir problemas de segregación.

En la construcción de presas, es esencial garantizar un suministro elevado de hormigón. Un rodillo vibrante de 4,5 m de ancho puede compactar hasta 260 m³ de hormigón en cuatro pasadas, a una velocidad de 3,75 km/h, con un espesor de 25 cm. Esto requiere el uso de centrales de gran capacidad y, en muchos casos, de amasado continuo para mantener el ritmo de trabajo.

Cuando las plantas de amasado están cerca de los lugares de colocación, se pueden utilizar cintas transportadoras, vagonetas, dúmperes, cubas y otros medios. En todo momento, el hormigón debe protegerse del viento y de la lluvia durante el transporte. Además, se recomienda limpiar los neumáticos de los dúmperes para evitar la entrada de terrones de arcilla y otros materiales contaminantes.

Entre la fabricación y la colocación del hormigón no debe transcurrir más de 45 minutos. Este tiempo puede variar en función del tipo de conglomerante utilizado y de la temperatura ambiente. La colocación de estos hormigones se realiza con los mismos equipos que en los movimientos de tierra, como buldóceres, camiones, motoniveladoras y palas mecánicas.

La compactación se lleva a cabo con rodillos autopropulsados, generalmente vibrantes. La selección de los rodillos debe basarse en su peso, maniobrabilidad, tamaño del cilindro y características de la vibración, como su amplitud y frecuencia. Los rodillos muy pesados, de 4 a 5 toneladas, no pueden acercarse a los encofrados ni a otros obstáculos; por lo tanto, los 25 cm más cercanos a estos se compactan con rodillos más ligeros.

El número de pasadas necesario para lograr una consolidación completa del hormigón varía en función de las características de la mezcla y el espesor de las capas que se van a compactar. El espesor habitual para la compactación es de 20 a 30 cm. Sin embargo, siempre es necesario realizar ensayos previos en tramos de prueba para determinar el número de pasadas necesario para alcanzar el peso específico deseado del hormigón.

La energía suministrada por los rodillos es tan alta que, incluso con mezclas secas bien dosificadas, puede aparecer humedad en la superficie de las capas después del paso de estos rodillos. Esta humedad tiende a evaporarse rápidamente antes de que comience el fraguado. El grado de compactación en obra se determina comparando el peso específico del hormigón colocado con el de la misma mezcla en el laboratorio. Los equipos portátiles para medir el peso específico son rápidos y muy adecuados para este tipo de trabajos.

La reducida humedad del hormigón compactado obliga a curarlo de forma eficaz. El curado de estos hormigones se realiza de la misma manera que con los hormigones tradicionales, manteniéndolos húmedos durante 7 días. Los productos filmógenos de curado no se utilizan en presas porque dificultarían la unión entre las capas de hormigón.

El revestimiento aguas arriba de las presas generalmente se realiza con hormigón convencional, utilizando encofrados o paneles prefabricados, con o sin membrana impermeabilizante. El revestimiento aguas abajo se lleva a cabo con paneles rigidizadores o con hormigón convencional colocado en encofrado, dejando un sobreancho que sirve como hormigón de sacrificio.

A continuación, os dejo algunos vídeos que espero que os resulten de interés.

También os dejo un documento sobre presas de hormigón compactado con rodillo.

Descargar (PDF, 6.73MB)

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

BUSTILLO, M. (2008). Hormigones y morteros. Fueyo Editores, Madrid, 721 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

TIKTIN, J. (1994). Procesamiento de áridos: instalaciones y puesta en obra de hormigón. Universidad Politécnica de Madrid. Escuela Técnica Superior de Ingenieros de Caminos, Canales y Puertos. Madrid, 360 pp. ISBN: 84-7493-205-X.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cálculo de la producción de un compactador

Figura 1. Compactador monocilíndrico vibratorio autopropulsado Cat CS10 GC. https://www.interempresas.net/ObrasPublicas/Articulos/346172-Caterpillar-presenta-sus-nuevos-compactadores-vibratorios-de-suelos-de-un-solo-tambor.html

La producción de un compactador es directamente proporcional a su velocidad de trabajo, al ancho eficaz del compactador y al espesor de la tongada una vez compactada, e inversamente proporcional al número de pasadas necesarias. El ancho eficaz sería la diferencia entre la anchura del órgano de trabajo del compactador y el solape necesario para garantizar la compactación entre los distintos carriles.

Debido a la multitud de factores que influyen en la compactación, para grandes volúmenes de obra, se aconseja la realización de tramos de prueba, donde se pueden establecer los criterios que, bajo la perspectiva económica, sean óptimos para llegar a la compactación especificada. Los tramos de prueba no suelen estar justificados en el caso de que los materiales sean suficientemente homogéneos y siempre resulta interesante cuando nos encontramos ante yacimientos importantes. En otro caso, no resulta económica su ejecución. Estos tramos de prueba están formados por una cuña, cuyo espesor llega hasta el máximo que se considere para el equipo empleado.

Este tipo de cuestiones se tratan ampliamente en el curso sobre “Compactación superficial y profunda de suelos en obras de ingeniería civil y edificación”. Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-compactacion-superficial-y-profunda-de-suelos-en-obras-de-ingenieria-civil-y-edificacion/. Además, este os recomiendo también el curso sobre “Gestión de costes y producción de la maquinaria empleada en la construcción”, cuya información podéis ver aquí: https://ingeoexpert.com/cursos/curso-de-gestion-de-costes-y-produccion-de-la-maquinaria-empleada-en-la-construccion/

A continuación os dejo un par de nomogramas que permiten el cálculo directo de esta producción. En uno de ellos se han utilizado tanto las unidades del sistema internacional como las anglosajonas. Estos nomogramas se han elaborado en colaboración con el profesor Pedro Martínez Pagán, de la Universidad Politécnica de Cartagena.

Referencias:

MORILLA, I. (2012). Interpretación de los ensayos geotécnicos en suelos. 627 pp., Madrid.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pavimentos de hormigón compactado con rodillo para carreteras

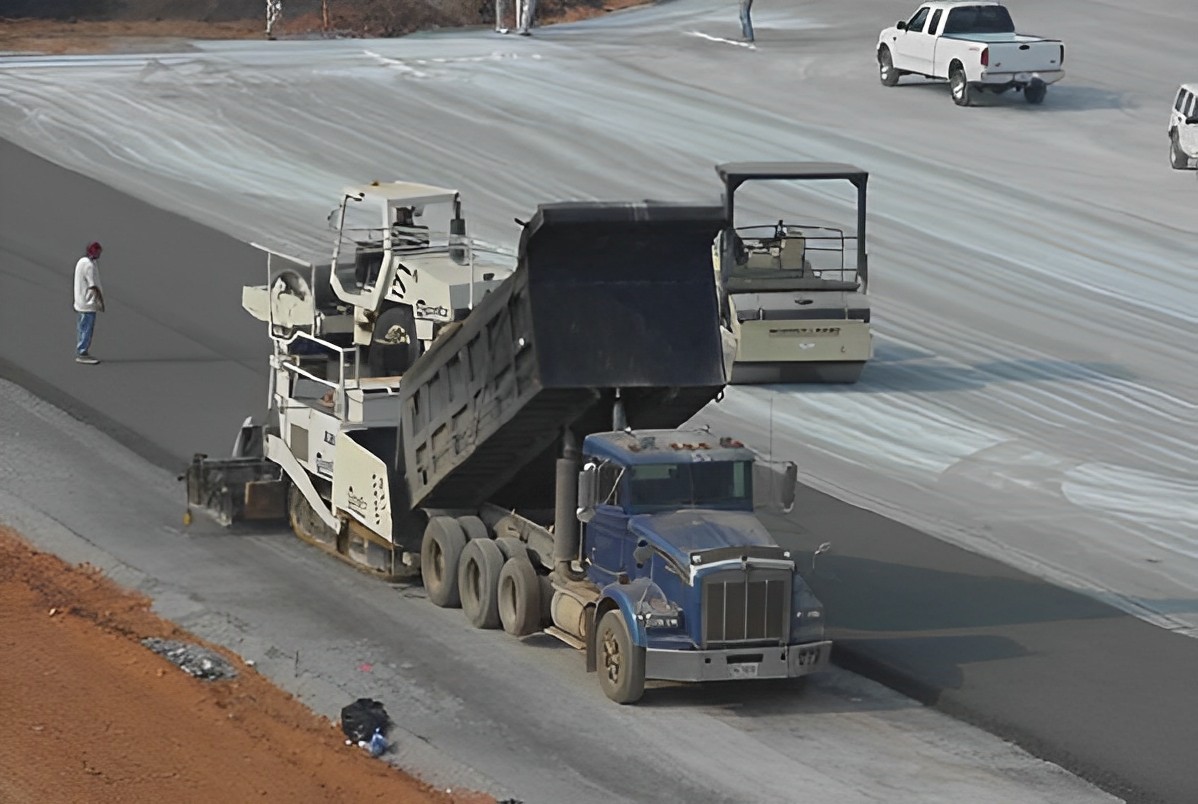

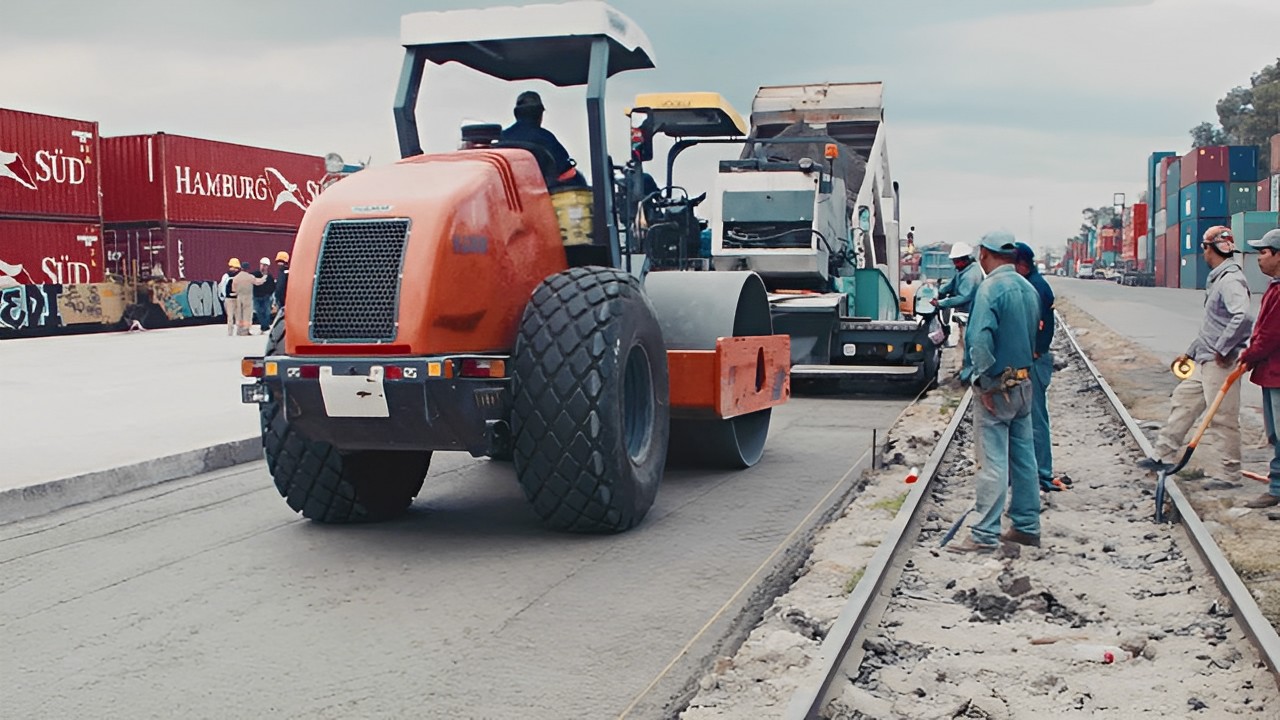

Figura 1. Pavimento de hormigón compactado con rodillo (HCR). https://www.youtube.com/watch?v=tMCJGh0FLr0

Los pavimentos de hormigón en masa incluyen los pavimentos de hormigón compactado con rodillo (HCR), que se caracterizan por una consistencia muy seca (una relación agua/cemento de 0,35 – 0,40) y requerir una compactación intensa mediante rodillos vibratorios y neumáticos, similar a la técnica utilizada para la gravacemento. A pesar de ello, el contenido de cemento es comparable al de un hormigón para pavimentos (no inferior a 300 kg/m³) y se emplean cementos especiales con alto contenido de cenizas volantes (superior al 35 %). En el caso de caminos y vías rurales, esta solución resulta económica, duradera y de fácil ejecución.

El HCR puede producirse en una planta mezcladora de suelo-cemento o mezcla granular, así como en una planta hormigonera con paletas móviles. Las primeras dosifican por volumen, mientras que las segundas lo hacen por pesado. Se ha demostrado que la dosificación por peso es más eficiente, pues garantiza una mezcla uniforme de áridos, cemento y agua. Por otro lado, se ha comprobado que la dosificación por volumen puede producir variaciones importantes en la mezcla.

La extensión la ejecuta una extendedora de mezcla bituminosa o una motoniveladora, que son las máquinas más empleadas en la construcción de carreteras. Después de compactar la superficie y aplicar un riego para protegerla (que puede ser el mismo utilizado para el curado), el hormigón compactado puede abrirse al tráfico en un tiempo relativamente corto. Por lo tanto, este método es útil para refuerzos de carreteras con tráfico constante.

Figura 2. Pavimento de hormigón compactado con rodillo (HCR). https://docplayer.es/81543537-Concreto-compactado-con-rodillos-aplicacion-en-pavimentos-1.html

El HCR puede compactarse en una sola capa con equipos similares a los empleados en el aglomerado asfáltico. Estos equipos incluyen un rodillo liso vibrante y un rodillo neumático. El primero es el encargado de compactar, lo que permite una rápida capacidad portante para el tráfico y una excelente resistencia mecánica a la tracción en la fase de endurecimiento. Este rodillo debe tener una carga estática igual o mayor a 30 kg/cm de generatriz y tracción en el rodillo vibrante. Por otro lado, el rodillo neumático se emplea para el «amasado y terminación superficial» que el rodillo liso vibrante no puede lograr. Se utiliza con una carga de 3000 kg por rueda y una presión de inflado mayor o igual a 8 kg/cm².

El proceso de compactación comienza con el rodillo estático y, a continuación, se vibra el material con el número de pasadas necesario para lograr un peso específico igual o superior al 97 % del máximo obtenido para la mezcla. No hay un número fijo de pasadas con el rodillo liso ni con el rodillo neumático, pues todo depende de las características de la base, del material y del equipo disponible, del espesor y del clima. Finalmente, se emplea el rodillo neumático (10-12 pasadas) para mejorar la terminación superficial, borrando las pequeñas deficiencias que puedan quedar tras el paso del rodillo liso y corrigiendo las fisuras superficiales. En esta etapa es esencial contar con un equipo de riego por aspersión, en caso de ser necesario, para mantener la humedad óptima y asegurar que la superficie permanezca húmeda sin formar charcos, especialmente en días calurosos y ventosos.

La compactación de los bordes es un aspecto crítico. En los laterales, se recomienda utilizar bordillos (en el caso de pavimentos urbanos) para lograr una mejor compactación. Si no hay bordillos disponibles, se puede extender el material del arcén y realizar una primera pasada con el rodillo a lo largo del borde antes de la compactación. Posteriormente, se debe realizar una segunda pasada sobre el borde antes de continuar con la compactación normal. Es importante disponer de una contención lateral para evitar la descompactación del borde. Si se trabaja por carriles, se debe dejar una tira longitudinal central sin compactar, de alrededor de 40 cm de ancho, que actúe como contención. Luego, se compactará esta tira junto con el segundo carril. El mismo procedimiento se seguirá para la contención lateral, compactando la tira junto con el material de los arcenes.

Para el curado, se recomienda aplicar emulsión asfáltica aniónica tras la compactación para prevenir la pérdida de humedad y permitir que el conglomerante reaccione y fragüe adecuadamente (hidratación del cemento). Se sugiere emplear un camión regador para distribuir la emulsión asfáltica sin transitar por la capa recién compactada. Si se requiere la circulación de vehículos, se debe aplicar una capa de arena de aproximadamente 2 a 6 mm de espesor con una proporción de 4 a 7 litros por metro cuadrado, después de que la emulsión se haya secado, para evitar que las ruedas levanten el asfalto. Si no hay tráfico, se pueden utilizar productos de curado basados en polímeros que evitan la evaporación del agua y crean una superficie más resistente al reaccionar con la capa superficial de unos pocos milímetros del material puesto en obra.

Si se cubre el pavimento de HCR con una capa asfáltica, no se marcarán juntas a menos que sea necesario realizar una junta transversal de construcción al final de la jornada o por interrupciones prolongadas. La junta transversal de construcción se cortará verticalmente, a una profundidad de 1/5 del espesor. En primer lugar, se extiende una cuña de hormigón seco para facilitar la salida de los equipos de compactación al final del día. Luego, se corta un poco de este hormigón seco con una motoniveladora y se rellena el espacio adyacente con grava. Las motoniveladoras dejan los bordes verticales, compactan y, al día siguiente, antes de iniciar los trabajos, retiran la grava sin tratar y la cuña de hormigón seco.

En caso de no cubrir el pavimento de HCR, se pueden cortar juntas transversales de contracción con separaciones de entre 12 y 15 m utilizando sistemas tradicionales, o permitir que se produzcan libremente sin corte previo. Si se trabaja por carriles, para evitar la formación de juntas longitudinales en la unión de dos carriles contiguos, se dejará sin compactar un cordón longitudinal central en el primer carril de unos 40 cm de ancho. Este cordón se compactará al ejecutar el segundo carril.

El comportamiento del HCR es similar al de los pavimentos tradicionales de hormigón vibrado. Sin embargo, cuando se compacta con rodillo, la regularidad superficial que se logra a menudo no es suficiente para soportar altas velocidades de circulación. Por esta razón, en las autopistas se suele colocar una o varias capas de mezcla bituminosa. No obstante, en la actualidad, se están construyendo algunos pavimentos HCR con extendedoras, lo que permite prescindir de la capa de rodadura bituminosa en algunos casos.

En las carreteras secundarias, se permite que el hormigón se fisure libremente por retracción, aunque a menudo se crean juntas mediante serrado. En cambio, en las carreteras principales es aconsejable colocar juntas transversales cercanas en el momento del vertido, a una distancia de unos 3 m, para que no se abran demasiado y no se reflejen en la posible capa de pavimento bituminoso.

El proceso constructivo del pavimento HCR sigue, en esencia, los mismos pasos que un pavimento ordinario. Estos son:

  1. Preparación de la mezcla de hormigón in situ o cerca de él. En algunos casos, se pueden agregar aditivos para retrasar el endurecimiento.
  2. Transporte de la mezcla en camiones basculantes.
  3. Colocación del hormigón utilizando la máquina de pavimentación habitual de asfalto.
  4. Compactación del hormigón con rodillos, que debe hacerse dentro de los 60 minutos posteriores a la mezcla, cuando el hormigón aún está fresco y maleable.
  5. Aplicación de técnicas de curado para aumentar la resistencia y durabilidad del pavimento, y para eliminar posibles grietas.
  6. Corte con sierra y sellado de juntas.
  7. Rectificaciones, si es necesario, con discos devastadores de diamante.

Os dejo algunos vídeos que espero os aclaren los aspectos constructivos de este pavimento.

Referencias:

IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Se debe controlar el espesor de tongada y el número de pasadas en la compactación?

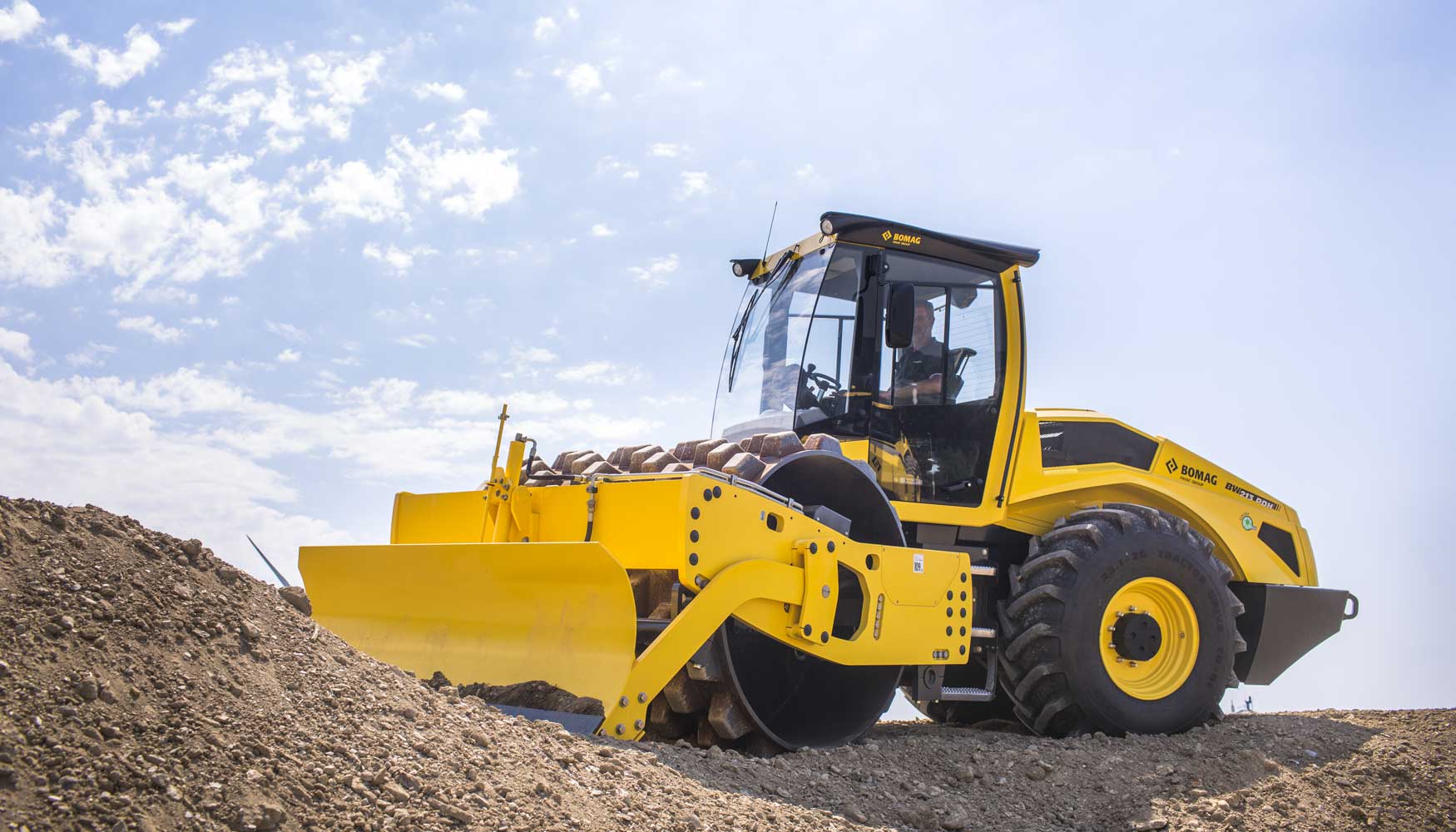

Compactador Bomag de rodillo con patas apisonadoras. https://www.interempresas.net/ObrasPublicas/Articulos/145132-Bomag-presenta-la-quinta-generacion-de-rodillos-autopropulsados.html

Suele ser habitual en este blog hacer preguntas como título al contenido de lo que se explica a continuación. La pregunta aquí expuesta tiene que ver con el control del proceso de la compactación de los suelos. En un artículo anterior ya hablamos del control de la calidad de la compactación, distinguiendo el control de recepción del control del proceso. En España el control de recepción parece que es el que prevalece para el cliente, mientras que la empresa constructora suele ocuparse del control del proceso para no incurrir en costes innecesarios. Pero esta forma de actuar no es común en todos los países, y menos con las nuevas tecnologías.

En efecto, atendiendo al control del proceso, hoy día la tecnología incorpora un control de la compactación automático que guía al conductor de la máquina a saber si ha cumplido con las especificaciones exigidas. Se trata de una compactación inteligente que evita un número de pasadas excesivo y, por tanto, aumenta el rendimiento y reduce el coste de esta unidad de obra. Por tanto, el control del proceso claramente se puede automatizar. Pero no siempre ha sido esto así.

En España, el “control de procedimiento” queda descrito en el Pliego de Prescripciones Técnicas Generales para Obras de Carreteras y Puentes (PG-3), que establece en su artículo 330 que “cuando lo indique el Proyecto o lo aconsejen las características del material o de la obra, y previa autorización del Director de las Obras, las determinaciones “in situ” de densidad, humedad, y módulo de deformación se complementarán por otras, como los ensayos de huella ejecutados según NLT 256 o el método de “Control de procedimiento” a partir de bandas de ensayo previas. En estas últimas deberán quedar definidas, para permitir su control posterior, las operaciones de ejecución, equipos de extendido y compactación, espesores de tongada, humedad del material y número de pasadas, debiendo comprobarse en esas bandas de ensayo que se cumplen las condiciones de densidad, saturación, módulo de deformación y relación de módulos que se acaban de establecer. En estas bandas o terraplenes de ensayo el número de tongadas a realizar será, al menos, de tres (3)”. Es decir, se trata de realizar un tramo de prueba donde poder determinar, para un material con unas condiciones determinadas, el espesor de tongada, la humedad del material y el número de pasadas.

Sin embargo, la determinación del espesor de capa y número de pasadas puede ser un quebradero de cabeza. En efecto, es posible que el espesor real sea muy diferente al previsto. Suele estar asociado a la elección del equipo de transporte y extensión de tierras. Esta variabilidad obliga a recalcular cada vez el número de pasadas necesario para cada capa. Evidentemente, esto complica la ejecución de la obra, y por ello, raramente se hace este cálculo. Además, la maquinaria puede realizar a la vez la extensión y la compactación, con lo que este control se vuelve poco realista.

Las recomendaciones francesas ofrecen una alternativa inteligente a este tipo de problema. Se trata de fijar un espesor máximo de tongada para cada tipo de suelo y de maquinaria empleada. Pero en vez de exigir un número de pasadas, se recurre al parámetro Q/S, donde Q es el volumen de suelo que se compacta durante un tiempo determinado y S es la superficie cubierta por el compactador para ese tiempo. El cuentakilómetros del compactador nos indica la distancia recorrida en el tiempo de referencia. Basta saber la anchura eficaz de compactación para conocer la superficie S cubierta, pues basta multiplicar dicha anchura eficaz por la distancia indicada.

El parámetro Q/S es más sencillo de medir y controlar que la determinación del número de pasadas. De hecho, Q/S tiene la ventaja de que no hay que realizar ajustes (al menos en primera aproximación), pues el esfuerzo de compactación al que corresponde una superficie S está relacionado con el volumen total Q, en vez de estar definido por tongada elemental, tal y como sucede en el caso en el que se indica el número de pasadas (Morilla, 2012).

Os dejo a continuación varios vídeos donde se explica la solución para el control automático de la compactación. Espero que os gusten.

Referencias:

MORILLA, I. (2012). Interpretación de los ensayos geotécnicos en suelos. 627 pp., Madrid.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Compactador monocilíndrico vibratorio autopropulsado de rodillo liso

Figura 1. Rodillo compactador vibratoria hidráulico de un solo tambor LSD216H. http://changlin.es/3-2-6-hydraulic-road-roller.html

Son los equipos más versátiles usados en obras de tierra, con una gran polivalencia. Permite su uso en la compactación de tierras, gravas, arenas, aglomerados asfálticos, etc. Con preferencia son adecuados para terrenos granulares, aunque dependiendo del peso su aplicación puede llegar a suelos plásticos. Sus cargas son menores que los remolcados, pero son maniobrables, permitiendo el trabajo en ambos sentidos de marcha.

El elemento vibrante lo constituye un tambor en cuyo interior gira un eje provisto de masas excéntricas. El cilindro está montado en el eje delantero sobre un bastidor que se une mediante una articulación central al resto de la máquina, lo que le permite giros de hasta 45º con la dirección de avance, y de hasta 15º en ambos sentidos en vertical. El radio de giro puede llegar a 3,00 m en algunos modelos.

Consta, en su eje trasero, de dos neumáticos de gran agarre. Allí descansa el peso de la cabina, órganos de dirección y motor.

El ancho del rodillo oscila entre 1,70 y 2,50 m, suponiendo una amplitud de máquina que, incluido el bastidor, entre 2,00 y 2,80 m. El diámetro del cilindro varía de 1,30 a 1,50 m.

El peso de estos equipos varía entre 8 y 18 toneladas. Normalmente trabajan con dos intervalos de frecuencia: de 25-30 Hz la primera y de 32-38 Hz la segunda, siendo las amplitudes nominales de 1,2-2,0 mm y 0,4-0,8 mm, respectivamente.

Aunque pueden desplazarse a 20 km/h, en trabajo pueden llegar a 8 km/h. Algunos modelos incorporan tracción también al cilindro vibrante, con lo cual se pueden vencer pendientes incluso del 50%.

Os dejo a continuación algunos vídeos respecto a este compactador.

Referencias:

ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Introducción a los equipos de compactación mecánica

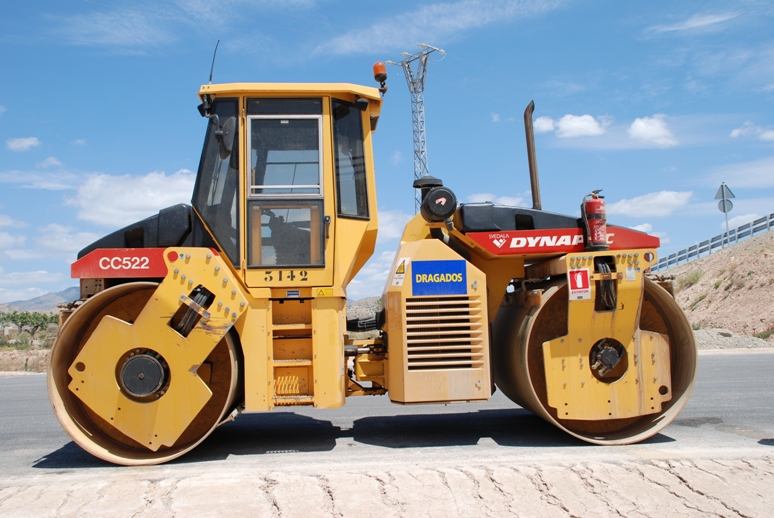

Figura 1. https://www.noticiasmaquinaria.com/nuevos-modelos-de-la-serie-de-rodillos-tandem-de-hamm-en-conexpo/

Existe una amplia variedad de equipos capaces de compactar, pero la naturaleza del terreno y su humedad condicionarán la máquina y método empleado. La elección también depende de la función que desempeñe el relleno compactado.

La compactación en obra se basa en hacer circular cargas elevadas sobre capas de suelo el número de veces necesario para alcanzar la densidad especificada. Los esfuerzos transmitidos son máximos bajo la aplicación de la carga y decrecen con la profundidad. Los medios mecánicos usados para este menester combinan, en general, cuatro esfuerzos elementales: vertical estático, de amasado, de impacto y vibratorio.

  • El esfuerzo estático vertical produce fundamentalmente tensiones verticales que comprimen el suelo.
  • El esfuerzo de amasado provoca tensiones en al menos dos direcciones diferentes.
  • El esfuerzo de impacto alcanza mayor profundidad que el estático, al propagar una onda de presión hacia abajo.
  • El esfuerzo vibratorio supone una sucesión rápida de impactos, reduciendo el rozamiento interno entre las partículas y favoreciendo la densificación.

El tipo de esfuerzo aplicado influye en la estructura adoptada por las partículas del suelo. Estas se encontrarán menos “floculadas”, es decir, más orientadas y ordenadas, en orden creciente según sea el esfuerzo estático, vibratorio, de impacto y de amasado. La orientación de las partículas aumenta con las deformaciones de corte a que ha sido sometido el terreno, y éste será más resistente si la energía de compactación se utilizó en disminuir huecos y no en desarrollar deformaciones de corte.

La norma UNE-EN ISO 6165:2006 define al compactador como la “máquina autopropulsada o remolcada sobre ruedas, rulo o masa diseñada para aumentar la densidad de los materiales por: peso estático, impacto, vibración, amasado (presión dinámica) o combinación de estos efectos”.

Figura 2. http://www.wikivia.org/wikivia/index.php?title=Equipos_de_compactaci%C3%B3n

Estos equipos, que junto a las motoniveladoras se pueden considerar como máquinas de acabado de movimiento de tierras, se emplean para otros materiales tales como aglomerados asfálticos, grava-cemento, hormigón seco u otros.

Los equipos de compactación se pueden clasificar de varias formas. Atendiendo al modo en que se trasladan, se dividen en:

  • Compactadores remolcados.
  • Compactadores de conducción manual.
  • Compactadores autopropulsados.

Atendiendo al principio básico de trabajo, estos equipos se clasifican en:

  • Apisonadoras estáticas.
  • Rodillos vibratorios.
  • Compactadores de impactos.

A su vez, los compactadores pueden utilizar como herramienta de trabajo, en diversas combinaciones:

  • Rodillo liso.
  • Rodillo de patas apisonadoras o con tacos.
  • Ruedas neumáticas.
  • Bandeja vibrante.
  • Martinetes.
  • Pisones.

Atendiendo a su arquitectura, estos equipos pueden ser:

  • Tipo triciclo.
  • Tipo tándem.
  • De chasis articulado.
  • Monocilíndrico.
  • Mixto.

De esta forma podemos tener un rodillo autopropulsado vibratorio articulado con rodillos lisos, o bien un compactador autopropulsado estático tipo tándem de ruedas neumáticas. Las combinaciones son variadas.

Os dejo un vídeo explicativo que os he preparado explicando brevemente estas ideas básicas.

Otros vídeos explicativos son los siguientes:



https://www.youtube.com/watch?v=I7bH3PVbKE4

Referencias:

ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.

YEPES, V. (1995). Equipos y métodos de compactación. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-797. 102 pp. Depósito Legal: V-1639-1995.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Compactador monocilíndrico vibratorio remolcado de patas apisonadoras

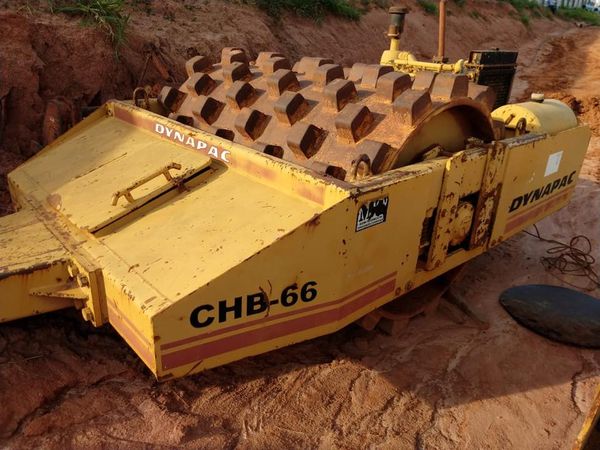

Figura 1. Rodillo de tiro pata de cabra vibrante. https://www.facebook.com/maquinariaescobal/photos/pcb.1645756895554174/1645756845554179

Son de características similares a los lisos en cuanto a dimensiones, peso y vibración, montándose incluso en el mismo bastidor. Las formas de las patas son distintas según los modelos. Se utilizan fundamentalmente en arcillas, limos arcillosos, arcilla limosa y grava con aglutinantes arcillosos, es decir, suelos cohesivos y muy cohesivos, especialmente en terrenos con humedad excesiva. No obstante, este tipo de compactador está casi en desuso, fundamentalmente por su pequeña velocidad de trabajo (2 km/h) y el gran número de pasadas (6-8 como mínimo).

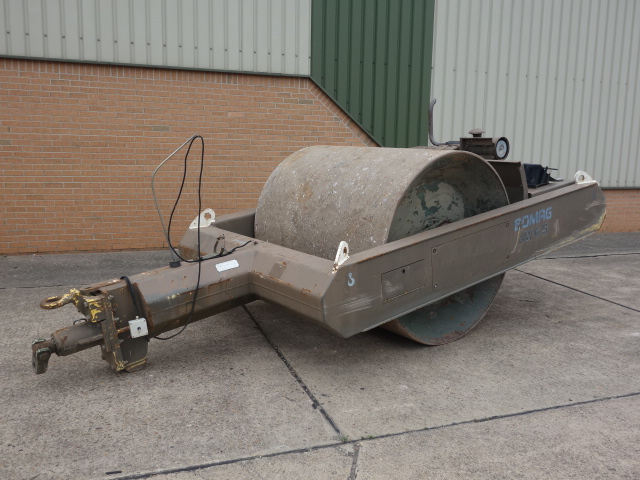

Figura 2. Rodillo de tiro pata de cabra vibrante. https://www.facebook.com/maquinariaescobal/photos/pcb.1645756895554174/1645756838887513

Os dejo a continuación un vídeo explicativo de este compactador remolcado.

Referencias:

ABECASIS, J. y ROCCI, S. (1987). Sistematización de los medios de compactación y su control. Vol. 19 Tecnología carreteras MOPU. Ed. Secretaría General Técnica MOPU. Madrid, diciembre.

ROJO, J. (1988): Teoría y práctica de la compactación. (I) Suelos. Ed. Dynapac. Impresión Sanmartín. Madrid.

YEPES, V. (1995). Equipos y métodos de compactación. Servicio de Publicaciones de la Universidad Politécnica de Valencia. SP.UPV-797. 102 pp. Depósito Legal: V-1639-1995.

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Compactador monocilíndrico vibratorio remolcado de rodillo liso

Consisten en un bastidor en forma de marco sobre el que se apoya el cilindro mediante unos amortiguadores y donde se sitúa también el motor que acciona las vibraciones. Ahora bien, algunos modelos toman la energía vibrante del tractor remolcador para evitar que la vibración perjudique al motor situado sobre el rodillo. Son máquinas aún utilizadas, que precisan de un tractor, difíciles de maniobrar, con grandes radios de giro y solo permiten el trabajo en un sólo sentido.

Figura 1. Compactador remolcado vibrante de rodillo liso Bomag BW6.  https://exarmyuk.files.wordpress.com/2015/09/dsc03804-20150908-153057.jpg

Se puede estimar el esfuerzo necesario en el gancho del tractor T como:

donde:

P = Peso del rodillo remolcado en kg.

% = Pendiente a superar por el rodillo.

e = Espesor de la tongada a compactar en cm.

Sus pesos oscilan entre las 3 y 15 t, con anchura de compactación de unos 2,00 m y diámetro de cilindro de hasta 1,80 m. Son normales frecuencias entre 25 y 30 Hz y amplitudes nominales del orden de los 2 mm. Su velocidad de trabajo se sitúa entre 2,0 y 5,0 km/h.

Este tipo de rodillo se utiliza cada vez menos, salvo los muy pesados en pedraplenes. Tratándose de suelos, las tongadas óptimas para un rodillo de 3-4 t es de 20 a 30 cm. Los rodillos de 10-12 t pueden compactar tongadas de hasta 50-60 cm. En el caso de pedraplenes, se llegan a utilizar los de mayor tonelaje sobre tongadas de 60-80 cm, que en ocasiones pueden llegar hasta 100-150 cm, aunque en este caso la efectividad es más bien escasa.

Os dejo a continuación algunos vídeos del funcionamiento de este compactador.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Condiciones de seguridad de los compactadores

Los equipos de compactación presentan un elevado índice de accidentabilidad, materializado en atropellos, colisiones y vuelcos, debido fundamentalmente a la sencillez de manejo, monotonía del trabajo, continuo desplazamiento sobre el mismo circuito y posición relativamente elevada del centro de gravedad de la máquina, lo que les hace muy inestables al tratar de salvar pequeños desniveles.

Figura 1. Peligro por desnivel en compactación. https://www.equipmentworld.com/workforce/safety/article/14953939/how-to-avoid-deadly-roller-compactor-rollovers-on-jobsites-with-slopes-or-embankments

Como riesgos directos podemos citar las caídas de los operarios de las máquinas (por ejemplo, a una zanja), la caída del compactador sobre los miembros inferiores, causando aplastamiento, golpes o cortes y la quemadura por contacto con partes calientes de la máquina. También se pueden recibir golpes o daño por los fragmentos que se disparan al compactar, irritación de los ojos o de las vías respiratorias por el polvo, sordera por ruido a niveles altos, incendios y explosiones por averías y defectos de la máquina, golpes y atropellos por vehículos dentro de la obra o durante trabajos en vías abiertas y accidentes por falta de dirección o señalización de las maniobras.

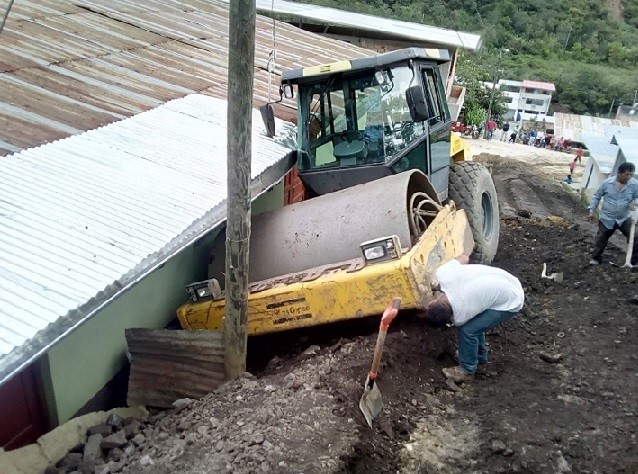

Figura 2. Accidente de un compactador. https://reinadelaselva.pe/noticias/6511/rodillo-compactador-casi-ocasiona-accidente-en-pedro-ruiz

Normalmente los riesgos que surgen al manipular los compactadores tienen su origen en la falta de dispositivos de protección de los equipos, no seguir el manual de instrucciones del aparato y en las distracciones de los trabajadores.

Como normas generales, aplicables a cualquier tipo de máquina, antes de arrancar se comprobarán los niveles y controles, que no existen personas en las cercanías, que la máquina tiene extintor y desconectador de batería para combatir incendios, se eliminará el polvo del parabrisas, se organizará el tráfico, se repararán las pistas, se prohibirá el transporte de personas y se aumentará al máximo la precaución en las maniobras de marcha atrás. Al finalizar el trabajo, se descenderá el equipo al suelo, se parará el motor y se estacionará la máquina en el lugar adecuado.

Como normas particulares para evitar las situaciones de riesgo se recomienda la rotación del personal, controlando los períodos de permanencia en su manejo, emplear personal cualificado, dotar al conductor de medios de protección personal y controlar el mantenimiento de la maquinaria.

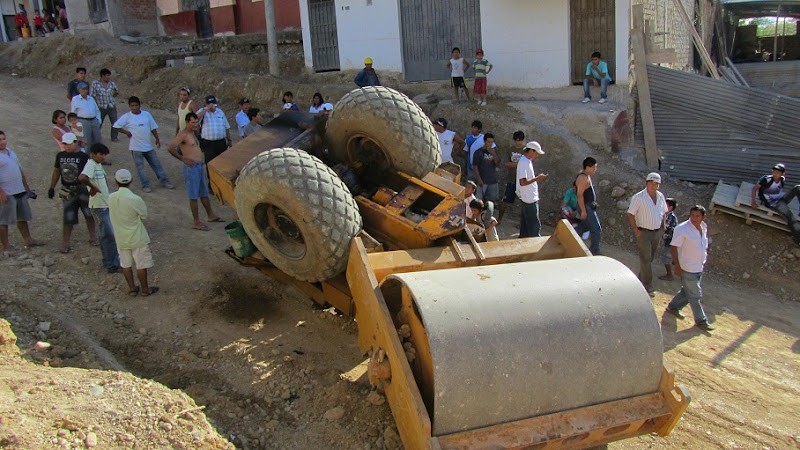

Figura 3. Accidente provocado al volcar un compactador. http://radiolavozbaguagrande.blogspot.com/2012/06/rodillo-compactador-se-voltea-y-chofer.html

En este último aspecto, referido al mantenimiento, se pueden dar las siguientes recomendaciones según el tipo de máquina:

Apisonadores:

  • Limpiar el filtro de aire una vez al día y examinarlo por si tiene escapes.
  • Procurar que no entre aire sin filtrar en el motor ya que perdería compresión y sufriría un daño irreparable.
  • Limpiar las lumbreras e inspeccionar el silenciador.
  • Examinar la mezcla de combustible y aceite.
  • Inspeccionar periódicamente el filtro del combustible.
  • Apretar los pernos de arado en la zapata e inspeccionar todas las tuercas que sujetan el silenciador.
  • Utilizar personal cualificado.

Placas vibrantes:

  • Limpiar el filtro de aire diariamente.
  • Examinar y cambiar el aceite del motor según las recomendaciones dadas para cada modelo.
  • Examinar y cambiar el aceite del excitador.
  • Examinar la tensión de la correa.
  • Levantar las máquinas con grúas.
  • Mantener la base de la plancha limpia y libre de tierra adherida.

Rodillo:

  • Examinar y cambiar el aceite del motor según las recomendaciones dadas para cada modelo.
Figura 4. Accidente de pequeño rodillo. https://ascelibrary.org/doi/abs/10.1061/%28ASCE%29CR.1943-5495.0000144

Os dejo algunos vídeos sobre seguridad en los compactadores.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente n.º 97.439. Ed. Universitat Politècnica de València. 253 pág. Depósito Legal: V-4598-1997. ISBN: 84-7721-551-0.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Introducción a los compactadores vibratorios

Figura 1. Compactadores de Suelos Vibratorios de la serie GC de Cat®. Fuente: https://www.cat.com/es_MX/campaigns/npi/Compactadores-de-Suelo-Vibratorios-de-la-SerieGC.html

Son máquinas caracterizadas por transmitir el esfuerzo de compactación al terreno mediante la vibración de una masa, que puede ser un cilindro o bien un bloque aislado. La primera máquina de este tipo se empleó en Alemania en los años 30, siendo una bandeja vibratoria autopropulsada.

Estos equipos combinan los esfuerzos estáticos con los dinámicos. Eliminan en gran medida la fricción interna entre las partículas del suelo y mejoran la compactación. El resultado es mejor en terrenos granulares que en cohesivos. Otro efecto es el despegue del rodillo del suelo debido al impacto ejercido por el mismo a causa de la vibración. Todo ello ha propiciado mayores rendimientos respecto a la compactación estática, pudiéndose compactar tongadas de mayor espesor. La acción de un rodillo vibrante equivale a la de otro estático de mucho mayor peso, dependiendo del material a compactar. Como idea orientativa esta equivalencia es de 12 en gravas y escollera, y de 8 en suelos cohesivos.

El número de impulsos ejercidos por unidad de tiempo se nomina frecuencia y se expresa en ciclos por segundo. La distancia máxima que recorre la masa vibrante desde su posición de equilibrio se nombra amplitud.

La energía que el rodillo transmite al suelo depende, no solo de su masa, sino de la amplitud alcanzada por la oscilación. Esta amplitud está relacionada con la frecuencia, creciendo ambas hasta llegar a la frecuencia natural o de resonancia del sistema suelo-rodillo. Posteriormente disminuye asintóticamente la amplitud hasta el límite de la nominal del rodillo.

Figura 2. Frecuencia-amplitud. A0 : Amplitud nominal del rodillo, fr : Frecuencia de resonancia

Empleando el mismo compactador, la frecuencia natural aumenta a medida que se incrementa la densidad y disminuye la compresibilidad del terreno. Utilizan este fenómeno ciertas máquinas para evaluar el grado de compactación. Por ello a medida que se dan pases del cilindro sobre el relleno varía la frecuencia de resonancia y, por consiguiente, para seguir compactando en condiciones óptimas se tendrá que modificar en cada pasada la frecuencia de vibración, incrementándola. El asiento aumenta con rapidez al acercarse a la frecuencia natural, siendo este superior al producido por una carga estática de la misma magnitud que la fuerza vibratoria. Se llama zona crítica de frecuencias aquella donde se produce el mayor asiento y se extiende normalmente entre 0,5 y 1,5 veces la frecuencia natural.

La fuerza total aplicada sobre el suelo depende de la componente vertical de la fuerza centrífuga de la masa excéntrica, que varía sinusoidalmente, y del peso del cilindro. Puede “despegar” el rodillo del suelo en determinadas circunstancias y añadirse una acción de “impacto” sobre el terreno, consiguiéndose cierto efecto en “profundidad” de la compactación.

La amplitud de la vibración influye en el reparto de densidades en profundidad. De este modo, las amplitudes bajas dan mayores valores en superficie, y las altas en el fondo.

Como regla válida en gran número de casos, se puede decir que los materiales granulares se compactan mejor con frecuencia alta y amplitud reducida, mientras que para los cohesivos es preferible más amplitud y menor frecuencia.

Estas circunstancias implican que, en un rodillo vibrante, se debe:

  1. Utilizar la máxima amplitud posible acorde al tipo de relleno a compactar.
  2. Tener un dispositivo de ajuste de frecuencias, para acercarse a la de resonancia.
  3. Disponer una suspensión elástica en la máquina que debe aislar al menor costo el chasis del elemento vibrador.

Son idóneos en arenas y gravas sin finos, y en terrenos húmedos cohesivos. No son adecuados para limos y arcillas, suelos con un 5% o más de finos, o en suelos secos.

Generalmente el efecto en profundidad con los rodillos vibratorios es mayor del lado húmedo que del seco, y más importante cuanto más arcilloso es el material.

Os dejo algún vídeo de este tipo de maquinaria.

Os dejo también un folleto de la empresa Caterpillar sobre sus compactadores de suelos vibratorios de un solo tambor.

Descargar (PDF, 5.97MB)

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5. Ref. 402.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
