Introducción a los compactadores vibratorios

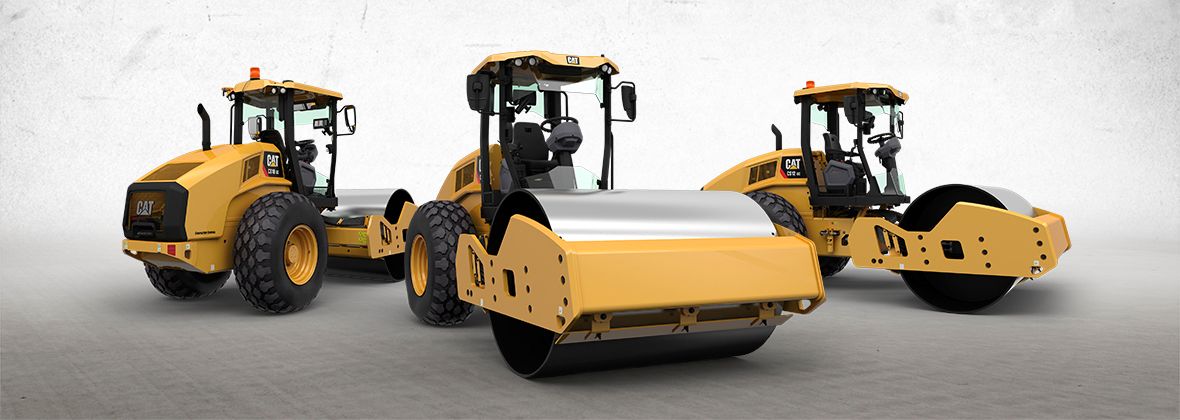

Figura 1. Compactadores de Suelos Vibratorios de la serie GC de Cat®. Fuente: https://www.cat.com/es_MX/campaigns/npi/Compactadores-de-Suelo-Vibratorios-de-la-SerieGC.html

Son máquinas caracterizadas por transmitir el esfuerzo de compactación al terreno mediante la vibración de una masa, que puede ser un cilindro o bien un bloque aislado. La primera máquina de este tipo se empleó en Alemania en los años 30, siendo una bandeja vibratoria autopropulsada.

Estos equipos combinan los esfuerzos estáticos con los dinámicos. Eliminan en gran medida la fricción interna entre las partículas del suelo y mejoran la compactación. El resultado es mejor en terrenos granulares que en cohesivos. Otro efecto es el despegue del rodillo del suelo debido al impacto ejercido por el mismo a causa de la vibración. Todo ello ha propiciado mayores rendimientos respecto a la compactación estática, pudiéndose compactar tongadas de mayor espesor. La acción de un rodillo vibrante equivale a la de otro estático de mucho mayor peso, dependiendo del material a compactar. Como idea orientativa esta equivalencia es de 12 en gravas y escollera, y de 8 en suelos cohesivos.

El número de impulsos ejercidos por unidad de tiempo se nomina frecuencia y se expresa en ciclos por segundo. La distancia máxima que recorre la masa vibrante desde su posición de equilibrio se nombra amplitud.

La energía que el rodillo transmite al suelo depende, no solo de su masa, sino de la amplitud alcanzada por la oscilación. Esta amplitud está relacionada con la frecuencia, creciendo ambas hasta llegar a la frecuencia natural o de resonancia del sistema suelo-rodillo. Posteriormente disminuye asintóticamente la amplitud hasta el límite de la nominal del rodillo.

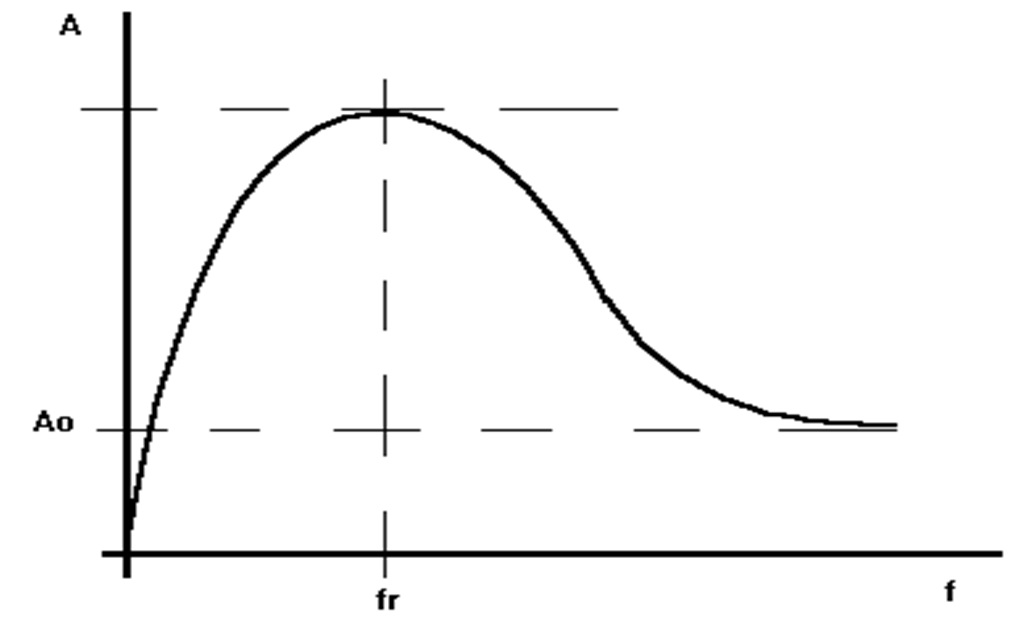

Figura 2. Frecuencia-amplitud. A0 : Amplitud nominal del rodillo, fr : Frecuencia de resonancia

Empleando el mismo compactador, la frecuencia natural aumenta a medida que se incrementa la densidad y disminuye la compresibilidad del terreno. Utilizan este fenómeno ciertas máquinas para evaluar el grado de compactación. Por ello a medida que se dan pases del cilindro sobre el relleno varía la frecuencia de resonancia y, por consiguiente, para seguir compactando en condiciones óptimas se tendrá que modificar en cada pasada la frecuencia de vibración, incrementándola. El asiento aumenta con rapidez al acercarse a la frecuencia natural, siendo este superior al producido por una carga estática de la misma magnitud que la fuerza vibratoria. Se llama zona crítica de frecuencias aquella donde se produce el mayor asiento y se extiende normalmente entre 0,5 y 1,5 veces la frecuencia natural.

La fuerza total aplicada sobre el suelo depende de la componente vertical de la fuerza centrífuga de la masa excéntrica, que varía sinusoidalmente, y del peso del cilindro. Puede “despegar” el rodillo del suelo en determinadas circunstancias y añadirse una acción de “impacto” sobre el terreno, consiguiéndose cierto efecto en “profundidad” de la compactación.

La amplitud de la vibración influye en el reparto de densidades en profundidad. De este modo, las amplitudes bajas dan mayores valores en superficie, y las altas en el fondo.

Como regla válida en gran número de casos, se puede decir que los materiales granulares se compactan mejor con frecuencia alta y amplitud reducida, mientras que para los cohesivos es preferible más amplitud y menor frecuencia.

Estas circunstancias implican que, en un rodillo vibrante, se debe:

  1. Utilizar la máxima amplitud posible acorde al tipo de relleno a compactar.
  2. Tener un dispositivo de ajuste de frecuencias, para acercarse a la de resonancia.
  3. Disponer una suspensión elástica en la máquina que debe aislar al menor costo el chasis del elemento vibrador.

Son idóneos en arenas y gravas sin finos, y en terrenos húmedos cohesivos. No son adecuados para limos y arcillas, suelos con un 5% o más de finos, o en suelos secos.

Generalmente el efecto en profundidad con los rodillos vibratorios es mayor del lado húmedo que del seco, y más importante cuanto más arcilloso es el material.

Os dejo algún vídeo de este tipo de maquinaria.

Os dejo también un folleto de la empresa Caterpillar sobre sus compactadores de suelos vibratorios de un solo tambor.

Descargar (PDF, 5.97MB)

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág. ISBN: 84-7721-551-0.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5. Ref. 402.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.
