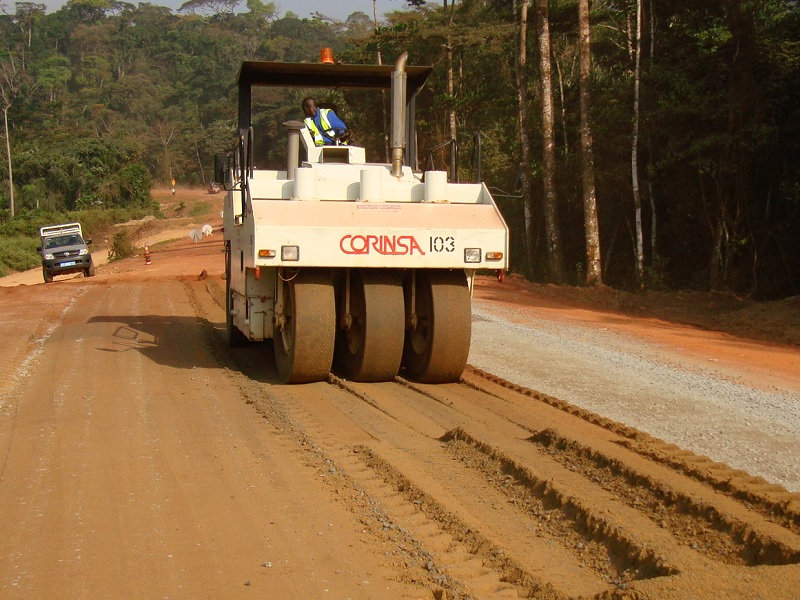

Los compactadores de neumáticos normalmente se utilizan en la compactación de mezclas asfálticas, pero también se emplean en la densificación de tierras (Figura 1). En el caso de la compactación de firmes, es importante la suavidad en los arranques y en la inversión de marchas. Estos equipos combinan el efecto estático, con el de amasado, debido a la deformación de los neumáticos en contacto con la superficie. De este modo las partículas ni se rompen ni se aplastan.
Se llama presión de contacto PC al cociente entre la carga por rueda P y el área de contacto del neumático, variable con la deformabilidad del suelo. La diferencia entre considerar rígida o deformable la superficie de apoyo puede dar resultados para la presión de contacto de igual al doble. La variación de PC no es grande, debido a que un aumento de P, también incrementa el área de contacto.
La presión de inflado Pi tiene una influencia superior en la compactación, ya que un aumento de Pi supone una disminución del área de contacto, y por tanto una mayor presión de contacto. Esta presión suele variar entre 0,4 y 0,7 MPa.

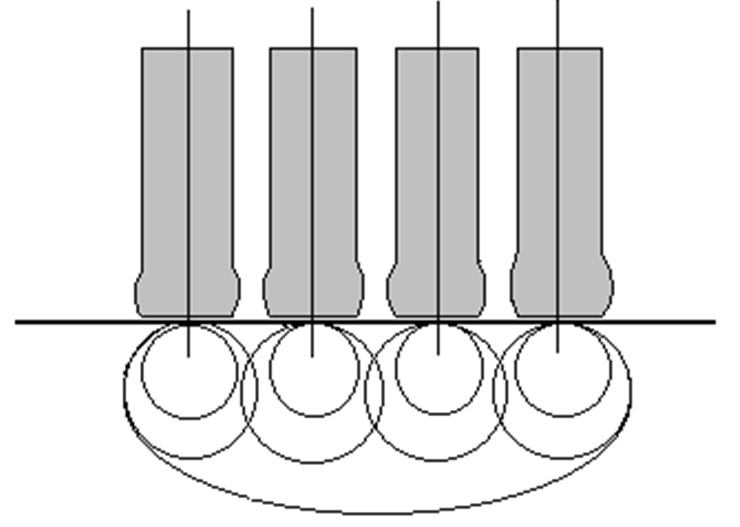

La carga por rueda P, influirá sobre todo en la profundidad a la que llegue el esfuerzo de compactación, según podemos comprobar en la Figura 2.
Para que la compactación sea efectiva no es apropiado que las capas tengan un espesor superior a 1,5 – 2 veces el radio del área de contacto, por lo que suelen ser de 20-40 cm.
A efectos prácticos, se conseguirá la máxima compactación superficial subiendo la presión de inflado, mientras que incrementando la carga por rueda, el área de contacto, o ambas, se aumentará el efecto en profundidad. Tanto si se incrementa la carga por rueda como la presión de inflado, se consigue un peso específico seco máximo más alto, con el correspondiente descenso en el contenido de humedad óptimo.
Los neumáticos con dibujo dotan de mayor adherencia a la máquina y ejercen cierta acción de amasado (Figura 3). Caso de no querer dejar huella, o cuando se descompacten los dos o tres primeros centímetros de la capa, es preferible el neumático liso, tal y como se utiliza para compactar aglomerados asfálticos.
Los compactadores de neumáticos se prestan bien a cambios en su carga total y presión de contacto para adaptarlos a cada caso. La velocidad de traslación adecuada es algo mayor que en los compactadores de “pata de cabra“. Por otro lado, la máxima compactación se consigue en la superficie.
Estos compactadores son especialmente eficaces con los suelos algo cohesivos, y también suelen ser eficientes en rellenos compuestos de limos poco plásticos, comportándose peor en suelos granulares sin cohesión, en concreto los de granulometría uniforme. Tampoco son adecuados en arcillas muy blandas o en suelos de consistencia muy variable.
Se aconseja una presión de inflado máxima compatible con el estado de la superficie del terreno, ya que en caso de estar blando es posible que las ruedas patinen, por lo que se recomienda una menor presión de inflado para aumentar la superficie adherente. En cambio, cuando se exige un buen acabado superficial, puede ser perjudicial una fuerte presión que puede dejar huellas de importancia que no puedan ser borradas en pasadas posteriores de un rodillo.

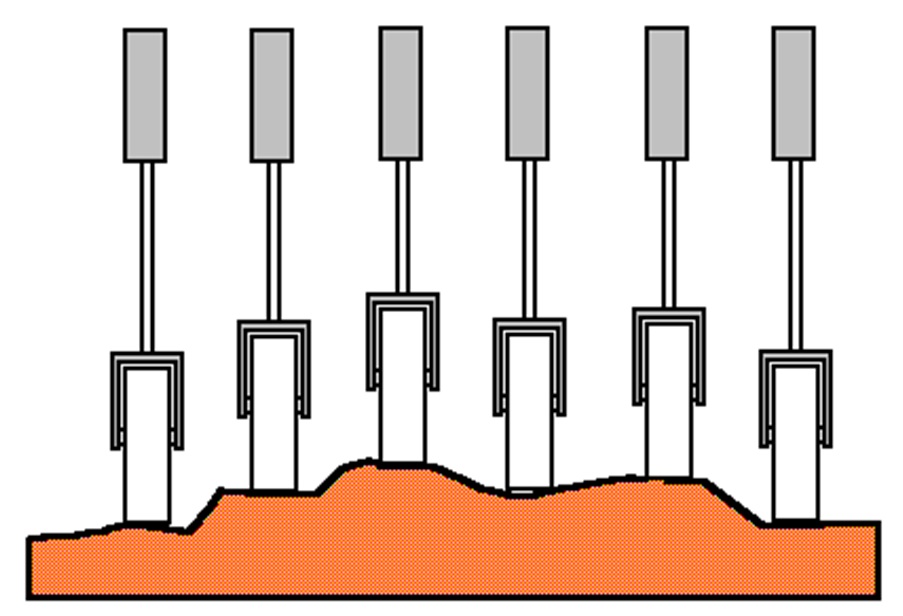

Otra condición imprescindible sería la del isostaticismo del rodillo (ver Figura 4). Para conseguir una buena homogeneidad del trabajo es preciso que cada rueda transmita al suelo la misma fuerza, cualquiera que sea la desigualdad existente.
Por consiguiente, un compactador de ruedas neumáticas deberá cumplir las siguientes condiciones:
- Elevada carga por rueda.
- Ser isostático.
- Neumáticos de gran anchura de huella.
- Disponer de un sistema de tracción que permita un arranque y una parada suave y progresiva.
- Instalación de inflado de ruedas centralizado.
- Solapamiento de las ruedas delanteras y traseras, incluso en curvas.
Las características fundamentales de los compactadores de ruedas autopropulsados son las siguientes. Constan de dos ejes, con un total de 7, 9 e incluso 11 ruedas. La anchura de trabajo es de 2,00 m, con modelos que llegan a 2,50 m. El efecto de compactación varía al lastrarlos con agua o arena, y variando la presión de los neumáticos. Se pueden clasificar estos equipos en tres grupos, atendiendo a su carga total y por rueda:
- Ligeros: hasta 15 toneladas de carga total y 2,5 toneladas por rueda.
- Medios: hasta 25 y 4 toneladas respectivamente.
- Pesados: hasta 45 y 6 respectivamente.
La presión de inflado varía entre 0,2 y 0,9 MPa, y puede regularse en marcha. Estas máquinas pueden trasladarse hasta a 30 km/h, aunque su velocidad de trabajo oscila entre 6 y 8 km/h.
Os he preparado un vídeo donde os explico esta máquina. Espero que os guste.
Os dejo varios vídeos explicativos de este compactador.
