Aplicación del análisis del valor MIVES a la estructura de una vivienda con criterios de sostenibilidad

Figura 1. Vivienda unifamiliar de autopromoción, caso de estudio.

En el pasado Congreso ACHE 2022, celebrado recientemente en Santander, tuve la oportunidad de presentar los resultados del proyecto de una investigación del investigador Antonio J. Sánchez-Garrido aplicando la metodología MIVES. En este trabajo se estudia el óptimo diseño de la estructura y cerramiento entre tres alternativas dispares aplicadas a una vivienda unifamiliar adosada, para la toma de decisión de un autopromotor, apoyándose en métodos multicriterio y teniendo en cuenta parámetros de sostenibilidad. Se obtiene así la validación del método para una alternativa “convencional”, “prefabricada” y “tecnológica”, consiguiendo esta última la mejor valoración. Esta información permitiría a cualquier gestor conocer desde el inicio del proyecto los aspectos fundamentales que marcarán el equilibrio medioambiental, económico y social del futuro edificio a lo largo de su ciclo de vida para hacerlo, en definitiva, más sostenible. La investigación se enmarca en nuestro actual proyecto de investigación HYDELIFE.

Os paso, por tanto, el artículo completo donde se recogen los resultados. Esta comunicación se amplió y se publicó como artículo en una revista de primer nivel en el JCR, tal y como puede verse en las referencias. Si alguien tiene interés por alguna de ellas, me las puede solicitar. También os paso un enlace a los resultados del grupo en este y otros proyectos de investigación: https://victoryepes.blogs.upv.es/publicaciones/articulos-jcr/

Referencias:

SÁNCHEZ-GARRIDO, A.J.; YEPES, V. (2022). Aplicación del análisis del valor MIVES a la estructura de una vivienda unifamiliar de autopromoción con criterios de sostenibilidad. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022.

SÁNCHEZ-GARRIDO, A.J.; YEPES, V. (2020). Multi-criteria assessment of alternative sustainable structures for a self-promoted, single-family home. Journal of Cleaner Production, 258: 120556. DOI:10.1016/j.jclepro.2020.120556

Descargar (PDF, 1.92MB)

El factor de impacto de las revistas JCR del año 2021

Acaba junio y es justo ahora cuando se pueden consultar los factores de impacto de las revistas científicas indexadas en el Journal of Citation Reports (JCR). Los índices de impacto son un instrumento para comparar y evaluar la importancia relativa de una revista determinada dentro de un mismo campo científico en función del promedio de citas que reciben los artículos por ella publicados durante un periodo determinado. Estos indicadores son de especial importancia en el ámbito científico, pues aunque tiene sus detractores (leer, por ejemplo: ¿A quién no interesa que se use el índice h para evaluar la calidad de los investigadores científicos?), permite evaluar con un indicador objetivo cierto aspecto de la calidad científica de la revista donde un investigador publica sus artículos.

Tal y como pongo en la figura, Forrest Gump definía con claridad la sorpresa que más de un investigador, editor o lector se lleva todos los años cuando ve que su querida revista del alma sube o baja del primer cuartil al segundo cuartil, o viceversa. Es muy desagradable publicar en una revista que normalmente tiene un impacto alto y que, al año siguiente, te lleves una sorpresa mayúscula y baje de cuartil. Pero bueno, estas son las reglas de juego.

Por mi parte, os voy a poner algunas de las revistas en la que he publicado y que están en los dos primeros cuartiles. Más aún, alguna de las que están en el primer decil. No están todas las que son, pero son todas las que están. Si os fijáis, el cuartil a veces no corresponde con el impacto, pues depende del área de conocimiento. Os paso la lista de mis revistas favoritas de mayor impacto.

REVISTAS. DATOS 2021 Impacto
RESOURCES CONSERVATION AND RECYCLING 13.716 D1
JOURNAL OF CLEANER PRODUCTION 11.052 D1
AUTOMATION IN CONSTRUCTION 10.517 D1
COMPUTER-AIDED CIVIL AND INFRASTRUCTURE ENGINEERING 10.066 D1
COMPUTERS AND CONCRETE 7.628 D1
JOURNAL OF BUILDING ENGINEERING 7.144 D1
ENVIRONMENTAL IMPACT ASSESSMENT REVIEW 6.122 Q1
JOURNAL OF COMPUTING IN CIVIL ENGINEERING 5.802 Q1
ENGINEERING STRUCTURES 5.582 Q1
COMPUTERS & STRUCTURES 5.372 Q1
JOURNAL OF CONSTRUCTION ENGINEERING AND MANAGEMENT 5.292 Q1
INTERNATIONAL JOURNAL OF LIFE CYCLE ASSESSMENT 5.257 Q2
INTERNATIONAL JOURNAL OF ENVIRONMENTAL RESEARCH AND PUBLIC HEALTH 4.614 Q1
OCEAN & COASTAL MANAGEMENT 4.295 Q1
STRUCTURAL AND MULTIDISCIPLINARY OPTIMIZATION 4.279 Q1
ADVANCES IN ENGINEERING SOFTWARE 4.255 Q1
ARCHIVES OF CIVIL AND MECHANICAL ENGINEERING 4.042 Q2
STRUCTURES 4.010 Q2
LAND 3.905 Q2
SUSTAINABILITY 3.889 Q2
JOURNAL OF STRUCTURAL ENGINEERING 3.858 Q2
MATERIALS 3.748 Q1
JOURNAL OF CIVIL ENGINEERING AND MANAGEMENT 3.714 Q2
STRUCTURE AND INFRASTRUCTURE ENGINEERING 3.659 Q2
IEEE ACCESS 3.476 Q2
STRUCTURAL ENGINEERING AND MECHANICS 2.998 Q2
APPLIED SCIENCES-BASEL 2.838 Q2
MATHEMATICS 2.592 D1

Además, las revistas donde soy editor asociado o bien pertenezco al Comité Editorial, también van mejorando sus factores de impacto:

Mathematics (D1-SCI Journal)

Structural Engineering and Mechanics (Q2-SCI Journal)

Structure & Infrastructure Engineering (Q2-SCI Journal)

Sustainability (Q2-SCI Journal)

Advances in Concrete Construction (Q3-SCI Journal)

Advances in Civil Engineering (Q3-SCI Journal)

Revista de la Construcción (Q4-SCI Journal)



Resultados finales del proyecto DIMALIFE: Diseño y mantenimiento robusto y basado en fiabilidad de puentes

Figura 1. Mapa mental del proyecto de investigación DIMALIFE

En el pasado Congreso ACHE 2022, celebrado recientemente en Santander, tuve la oportunidad de presentar los resultados del proyecto de DIMALIFE. Este proyecto fue anterior al actual HYDELIFE y supone una línea de investigación de alta productividad para nuestro grupo de investigación. En el periodo comprendido entre 2018 y 2021, tuvimos la ocasión de publicar 50 artículos indexados de alto impacto en el JCR, defender 5 tesis doctorales, 10 trabajos fin de máster y 25 comunicaciones a congresos. A ello hay que añadir la irrupción de la pandemia, que impidió una mayor presencia física en los congresos para diseminar los resultados alcanzados. Pero para eso está internet y las redes sociales.

Os paso, por tanto, el artículo completo donde se recogen los resultados. Lo más interesante son las referencias. Si alguien tiene interés por alguna de ellas, me las puede solicitar. También os paso un enlace a los resultados del grupo en este y otros proyectos de investigación: https://victoryepes.blogs.upv.es/publicaciones/articulos-jcr/

Referencia:

YEPES, V.; PELLICER, E.; MARTÍ, J.V.; KRIPKA, J. (2022). Diseño y mantenimiento óptimo robusto y basado en fiabilidad de puentes de alta eficiencia social y medioambiental bajo presupuestos restrictivos. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022.

Descargar (PDF, 373KB)

Entrevista en El Confidencial sobre la importancia de invertir en el mantenimiento de infraestructuras

Uno de los dos tramos del viaducto desplomado en el A-6. (EFE/Ana Maria Fernández Barredo))

Con motivo del VIII Congreso de la Asociación Española de Ingeniería Estructural celebrado en Santander, me solicitaron una entrevista para El Confidencial sobre el problema del viaducto de la A-6 en el municipio leonés de Vega de Valcarce. Los que ya me conocéis, sabéis que nunca comento este tipo de problemas concretos, a no ser que tenga todos los datos disponibles. Pero aproveché para insistir en la importancia del mantenimiento de nuestras infraestructuras. Os paso en pdf el contenido de la entrevista que me realizó el periodista José Pichel, por si os resulta de interés.

También la podéis ver completa aquí: https://www.elconfidencial.com/tecnologia/ciencia/2022-06-23/ingeniero-avisa-derrumbe-invertir_3448284/

Descargar (PDF, 436KB)

Evaluación de la relación entre el paisaje y la gestión en los puertos deportivos

Acaban de publicarnos un artículo en la revista Land, revista indexada en el JCR. En este caso se ha realizado la influencia mutua del paisaje y la gestión de los puertos deportivos. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.

Los puertos deportivos son elementos marítimos relacionados con el turismo náutico. La contemplación de un entorno agradable adquiere gran importancia en la consecución de este carácter de ocio. El Convenio Europeo del Paisaje asume la necesidad de integrar el paisaje en las políticas de planificación. Así, los procesos de toma de decisiones de gestión del puerto deportivo deberían reflejar esta conciencia del paisaje. Sin embargo, la evaluación del paisaje no se ha considerado adecuadamente a pesar de su importancia. Esta investigación intenta introducir un marco inicial para evaluar esta influencia, destacando los puntos fuertes y débiles de los diferentes temas. Para ello, se valoraron los elementos más significativos de la gestión del puerto deportivo relacionados con el paisaje, tanto desde la perspectiva de la gestión como del paisaje. Se utilizaron dos paneles de expertos de España: 23 expertos evaluaron los elementos mencionados siguiendo el método Delphi, y 17 ponderaron las principales actividades de gestión utilizando el DHP. Los resultados muestran que existe una falta de preocupación por el paisaje. Los gestores tienden a considerar las condiciones físicas, mientras que las subjetivas quedan relegadas a un segundo plano. En este sentido, esta metodología constituye la primera etapa de la relación paisaje/gestión, ayudando a los gestores a identificar los principales temas y a priorizar las acciones relacionadas.

Abstract:

Marinas are maritime features related to nautical tourism. The contemplation of pleasant surroundings acquires great importance in achieving this leisure character. The European Landscape Convention undertakes the necessity of integrating landscape into the planning policies. Thus, the marina’s management decision-making processes should reflect this awareness of the landscape. However, the landscape evaluation has not been appropriately considered despite its importance. This research attempts to introduce an initial framework to evaluate this influence, highlighting the strengths and weaknesses of the different subjects. For this purpose, the most significant elements of the marina management related to the landscape were rated, both from management and landscape perspectives. Two expert panels from Spain were used: 23 experts evaluated the above elements following the Delphi method, and 17 weighted the main management activities using DHP. Results show that there is a lack of concern for the landscape. Managers tend to consider physical conditions, whereas subjective conditions are relegated to the background. In this respect, this methodology provides the first stage for the landscape/management relationship, helping managers identify the main topics and prioritize related actions.

Keywords:

Landscape; marinas; port management; Delphi method; AHP method; DHP method

Reference:

MARTÍN, R., YEPES, V. (2022). Assessing the relationship between landscape and management within marinas: The managers’ perception. Land, 11(7):961. DOI:10.3390/land11070961

Descargar (PDF, 1.07MB)

Diseño de experimentos para la calibración de la heurística de optimización de muros de contrafuertes

Variables geométricas del muro de contrafuertes

En la actualidad, los técnicos se enfrentan al desafío de encontrar soluciones estructurales más eficientes cumpliendo con todas las restricciones de seguridad y funcionalidad. Como ayuda a este reto, surgen las técnicas de optimización heurísticas. El algoritmo aplicado en este artículo es el Recocido Simulado o Simulated Annealing (SA). La estructura sobre la que se emplea esta metodología es un muro de contrafuertes de hormigón armado de 11 metros de altura. La eficiencia del algoritmo depende de la elección de los parámetros más adecuados que lo definen. Para ello, se realiza un diseño de experimentos factorial fraccionado que permite, a través de un análisis estadístico, detectar aquellos parámetros de la heurística que más afectan al resultado de la solución obtenida.

Referencia:

MARTÍ, J.V.; MARTÍNEZ-MUÑOZ, D.; YEPES, V. (2022). Diseño de experimentos para la calibración de la heurística de optimización de muros de contrafuertes. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022, 10 pp.

Descargar (PDF, 450KB)

Comunicaciones presentadas al VIII Congreso Internacional de Estructuras de ACHE

Durante los días 20-22 de junio de 2022 tendrá lugar el VIII Congreso Trienal de la Asociación Española de Ingeniería Estructural (ACHE), un excelente encuentro internacional de profesionales y especialistas en el campo de las estructuras, cuyo nivel técnico lo avalan las anteriores ediciones. Los objetivos fundamentales de este Congreso Internacional de Estructuras son, por un lado, dar a conocer los avances, estudios y realizaciones recientemente alcanzados en el ámbito estructural (en Edificación y en Ingeniería Civil e Industrial), y, por otro, exponer las actividades de la Asociación a sus miembros, amigos, y a toda la sociedad a cuyo servicio se encuentra ACHE realizando una labor de difusión técnica sin ánimo de lucro.

Nuestro grupo de investigación, dentro del proyecto de investigación HYDELIFE, presenta varias comunicaciones. A continuación os paso los resúmenes. Además, tendré el honor de ser Presidente de Sala en la Sesión Técnica 5 de Gestión de Estructuras, el martes 21 de junio de 2022, en el Aula 5. Nos veremos pronto en el Congreso.

MARTÍ, J.V.; MARTÍNEZ-MUÑOZ, D.; YEPES, V. (2022). Diseño de experimentos para la calibración de la heurística de optimización de muros de contrafuertes. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022.

En la actualidad, los técnicos se enfrentan al desafío de encontrar soluciones estructurales más eficientes, cumpliendo con todas las restricciones de seguridad y funcionalidad. Como ayuda a este reto, surgen las técnicas de optimización heurísticas. El algoritmo aplicado en este artículo es el Recocido Simulado o Simulated Annealing (SA). La estructura sobre la que se emplea esta metodología es un muro de contrafuertes de hormigón armado de 11 metros de altura. La eficiencia del algoritmo depende de la elección de los parámetros más adecuados que lo definen. Para ello, se realiza un diseño de experimentos factorial fraccionado que permite, a través de un análisis estadístico, detectar aquellos parámetros de la heurística que más afectan al resultado de la solución obtenida.

SÁNCHEZ-GARRIDO, A.J.; YEPES, V. (2022). Aplicación del análisis del valor MIVES a la estructura de una vivienda unifamiliar de autopromoción con criterios de sostenibilidad. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022.

En este trabajo se estudia el óptimo diseño de la estructura y cerramiento entre tres alternativas dispares aplicadas a una vivienda unifamiliar adosada, para la toma de decisión de un autopromotor, apoyándose en métodos multicriterio y teniendo en cuenta parámetros de sostenibilidad. Se obtiene así la validación del método para una alternativa “convencional”, “prefabricada” y “tecnológica”, consiguiendo esta última la mejor valoración. Esta información permitiría a cualquier gestor conocer desde el inicio del proyecto los aspectos fundamentales que marcarán el equilibrio medioambiental, económico y social del futuro edificio a lo largo de su ciclo de vida para hacerlo, en definitiva, más sostenible.

YEPES, V.; PELLICER, E.; MARTÍ, J.V.; KRIPKA, J. (2022). Diseño y mantenimiento óptimo robusto y basado en fiabilidad de puentes de alta eficiencia social y medioambiental bajo presupuestos restrictivos. VIII Congreso de la Asociación Española de Ingeniería Estructural ACHE. Santander, 2022.

El artículo expone los resultados alcanzados dentro del proyecto de investigación DIMALIFE. Se desarrolla una metodología que incorpora la variabilidad en los procesos de toma de decisiones en el ciclo completo de vida de puentes e infraestructuras viarias, de forma que se contemplen las necesidades e intereses sociales y ambientales con presupuestos restrictivos. La variabilidad inherente a los parámetros, variables y restricciones del problema resulta crítica si se dan por buenas soluciones optimizadas, que pueden encontrarse al borde de la infactibilidad. Se precisa introducir en el análisis la optimización multiobjetivo basada en fiabilidad y conseguir diseños óptimos robustos.

Control documental del hormigón según el Código Estructural

Figura 1. Control documental del hormigón

Como el hormigón es un producto que no dispone de marcado CE, la comprobación de conformidad debe basarse en un control documental, en su caso un control mediante distintivo de calidad oficialmente reconocido (DCOR) y un control experimental mediante la realización de ensayos de recepción. El Artículo 57 es el que regula el control del hormigón dentro del Código Estructural, pero son los apartados 57.4, 57.5 y 57.6 donde se refleja el control documental que debe realizarse antes, durante y después del suministro.

Los documentos a presentar van a depender de si el hormigón se ha fabricado en central o en la propia obra, así como si cuenta con un certificado vigente de distintivo oficialmente reconocido. En cualquier caso, el Código obliga a que la documentación esté firmada por persona física con capacidad suficiente. En el caso de no contar el hormigón con un DCOR, este se sustituye por la declaración responsable del suministrador, o en su caso del constructor, cuyo contenido será conforme al Anejo 4 del Código. También se debe comprobar que las hojas de suministro y el certificado de suministro del hormigón contengan lo establecido en el citado Anejo 4. En el caso del hormigón fabricado en central, debe aportarse un certificado de conformidad del control de producción de acuerdo con el RD 163/2019, de 22 de marzo.

Cuando el hormigón se fabrique en central sin contar con un DCOR, debe documentar su experiencia de uso anterior en otras obras con la misma dosificación, mismas materias primas, de igual naturaleza y origen y que se utilizan las mismas instalaciones. En caso contrario, o si el hormigón se fabrica en obra, la dirección facultativa podrá exigir la documentación acreditativa de los ensayos previos y característicos de resistencia y durabilidad con una antigüedad máxima de 6 meses. Además, esta circunstancia debe recogerse en el programa de control.

A continuación os dejo un mapa conceptual donde se recoge la información relevante en relación con el control documental del hormigón.

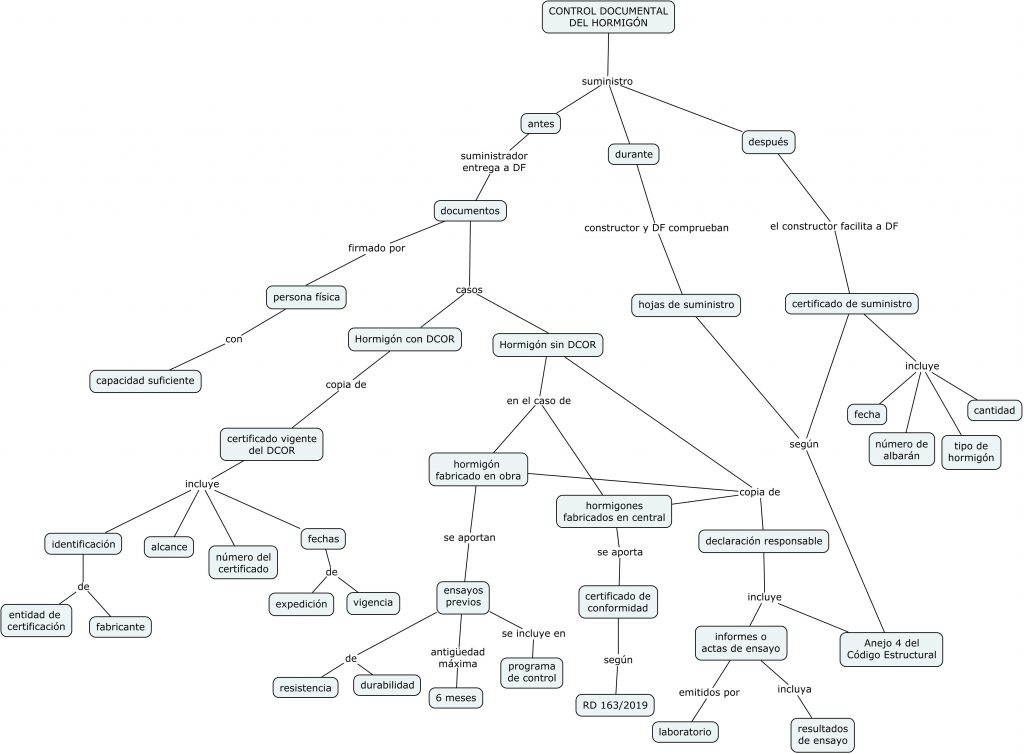

Figura 2. Mapa conceptual sobre el control documental del hormigón. Elaboración propia.

Os dejo los apartados del Código Estructural relativos al control documental.

Artículo 57.4.1 Comprobación documental previa al suministro

Además de la documentación general a la que hace referencia el apartado 57.5.1, que sea aplicable al hormigón, en el caso de hormigones que no estén en posesión de un distintivo de calidad oficialmente reconocido, según el Anejo 4 el suministrador, o en su caso el constructor, deberá presentar a la dirección facultativa una copia firmada por persona física con representación suficiente, de la declaración responsable cuyo modelo
se adjunta en el citado anejo, y en su caso el resto de los ensayos previos y característicos, con una antigüedad máxima de seis meses.

En su caso, certificado de inspección de la central suministradora del hormigón preparado, según proceda, en función de lo establecido en la reglamentación industrial vigente relativa al control de producción de hormigones fabricados en central.

Artículo 57.5.1 Control documental durante el suministro

Cada partida de hormigón empleada en la obra deberá ir acompañada de una hoja de suministro, cuyo contenido mínimo se establece en el Anejo 4.

El constructor, o la persona designada en obra que le represente técnicamente, comprobará, bajo la supervisión de la dirección facultativa, que los valores reflejados en la hoja de suministro son conformes con las especificaciones de este Código, y se corresponden con las de la dosificación declarada por el suministrador.

Artículo 57.6 Certificado del hormigón suministrado

Al finalizar el suministro de un hormigón a la obra, el constructor facilitará a la dirección facultativa un certificado de los hormigones suministrados, con indicación de los tipos y cantidades de los mismos, elaborado por el fabricante y firmado por persona física con representación suficiente, cuyo contenido será conforme a lo establecido en el Anejo 4 de este Código. También se podrán elaborar certificados parciales mensuales en el caso de suministros prolongados en el tiempo.

Os dejo también, para su consulta, el Anejo 4: Documentación de suministro y control de los productos recibidos directamente en obra.

Descargar (PDF, 317KB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

ADN basura en los proyectos de construcción: el Cuadro de Precios Nº 2

Figura 1. Orden Circular 3/2021 de la Dirección General de Carreteras

La evolución humana nos ha dejado algunos rasgos que han perdido la totalidad o la mayor parte de su función original. Son las llamadas estructuras vestigiales. Así, el coxis humano, el apéndice o las muelas del juicio son características humanas que han quedado obsoletas, pero que, en su momento, tuvieron su razón de ser. También tenemos segmentos de ADN que no contienen información, es decir, que no codifican proteínas. Este ADN basura puede oscilar entre el 75 y el 90 %. No presentan una función conocida, pero sí que es cierto que facilitan la evolución.

Pues en la contratación de obras por parte de la Administración Pública española nos encontramos aún con ese tipo de estructuras vestigiales cuando hablamos de proyectos de construcción. Es el famoso y poco útil Cuadro de Precios Nº 2. Lo mismo se podría decir de la obligatoriedad de indicar el precio en letra del Cuadro de Precios Nº 1, que tenía sentido cuando los proyectos se redactaban a mano y con máquina de escribir, por si no se entendiera el número. La actual tipología de cuadros de precios ha sido establecida por la normativa interna del Ministerio de Fomento (principalmente con la antigua Instrucción para la redacción de proyectos) a lo largo de los años. Ha dado lugar a que se considere, dentro del ámbito de la ingeniería civil, como la única manera correcta de interpretación de la ley y el reglamento.

Para aquellos de vosotros que desconozcáis este misterioso cuadro de precios, diremos que en este documento se refleja el importe de la unidad de obra completa como de las partes. Solo se aplican los precios de forma exclusiva en los casos que sea preciso abonar obras incompletas, cuando por rescisión u otra causa no lleguen a terminarse los contratos. Sin embargo, como argumentaremos a continuación, es muy difícil encontrar hoy en día un Cuadro de Precios Nº 2 bien redactado y útil.

El conjunto de circunstancias en que puede ser de aplicación del Cuadro de Precios Nº 2 cabe resumirse en tres: (véase la publicación El Contrato de Obras y el Contrato de Consultoría y Asistencia):

  1. La necesidad de abonar al contratista, como consecuencia de la resolución del contrato, unidades de obra cuya ejecución haya quedado incompleta, en las que no será de aplicación el precio global que figure en el Cuadro de Precios Nº 1.
  2. La necesidad de establecer, durante la ejecución del contrato, modificaciones al proyecto, que impliquen creación de nuevas unidades de obra y, por consiguiente, el establecimiento de nuevos precios. La determinación de estos precios se efectúa intentando un acuerdo entre Propiedad y Constructor y para ello es fundamental que esté fijada, de modo contractual, una cierta descomposición de los precios de cada unidad de obra en una serie de partidas elementales.
  3. La posibilidad de abono al contratista, en concepto de anticipos, por acopio de materiales o instalaciones y maquinaria ubicadas en la obra, en los límites contemplados en la legislación de contratos públicos, o en las cláusulas usuales que figuran en los contratos privados. Es evidente que en estos casos resulta necesario conocer, como base para la determinación de las cantidades a abonar, la parte imputable, a efectos de coste, de las citadas partidas en la unidad o unidades de obra que sean de aplicación.

Resulta realmente complicado encontrar el origen legislativo del Cuadro de Precios Nº 2. Hoy día, se confunde muchas veces con el presupuesto de precios descompuestos. A modo de ejemplo, la Orden Circular 3/2021 de la Dirección General de Carreteras ofrece la Base de Precios de referencia. Pero si buscamos el Cuadro de Precio Nº 2 (Figura 2), podemos comprobar que dividiendo el precio en mano de obra, maquinaria, resto de obra y materiales, es imposible pagar una obra a medias con esta descomposición.

Figura 2. Ejemplo del Cuadro de Precios Nº 2 de la Orden Circular 3/2021 de la Dirección General de Carreteras

Un Cuadro de Precios Nº 2 bien elaborado debería descomponer el precio en categorías como adquisición, transporte y montaje y pruebas. Asimismo, los precios correspondientes deben coincidir con los del Anejo de Justificación de Precios. Tampoco hay que olvidarse de imputar el coeficiente adoptado de costes indirectos a cada una de las citadas partidas, para que el precio resultante coincida con el del Cuadro de Precios Nº 1 y el propio Anejo de Justificación de Precios. Desde luego, no tiene sentido que los costes indirectos figuren como partida independiente del Cuadro de Precios Nº 2. Además, debido a su carácter contractual, no deben figurar los datos de rendimientos, costes horarios, etc., que han servido de base de los precios. Por último, las Partidas Alzadas de Abono Íntegro no admiten descomposición. No se excluyen, sino que se indica que son “sin descomposición“.

Este tema lo saqué un día a colación en redes sociales y obtuve múltiples interpretaciones al respecto. Os voy a comentar algunas de ellas.

Es evidente que, hoy en día, ninguna Administración Pública quiere pagar obras incompletas, pues el mercado ha evolucionado a lo que era 100 años antes. Salvo alguna excepción (dovelas de túneles o viaductos), todo lo demás en una obra incompleta se negocia. Los materiales no suelen desglosarse, los programas habituales de presupuestos no son útiles para esta descomposición. Además, si hay que hacer un precio nuevo, se pueden utilizar los precios básicos que existan el proyecto; y si no existen, se hace un Proyecto Modificado. Sin embargo, estaríamos frente a un precio contradictorio, que es un concepto diferente al del pago de unidades parcialmente ejecutadas.

Por tanto, tal y como está el mercado actual, la obligación del Cuadro de Precios Nº 2 queda en entredicho, pues resulta anacrónica. Se obliga a los proyectistas a incluir este documento en el proyecto, y se hace mal, en gran parte porque los programas actuales de presupuestos no tratan este tema de forma satisfactoria. Es más, en las Escuelas Técnicas seguimos enseñando cómo se hace este documento, pero siempre es conflictivo, pues se copian las malas prácticas presentes en la realidad.

El problema de fondo es que hacer un Cuadro de Precios Nº 2 bien hecho supone un conocimiento en profundidad de los procedimientos constructivos y reflexionar sobre qué ocurriría a la obra si se interrumpiese en cualquier momento. Desde el punto de vista del aprendizaje del futuro ingeniero es enriquecedor, pues sirve para organizar mentalmente al estudiante. En la práctica, no suele dedicarse tiempo a esta tarea. Al final, la propia Administración Pública claudica y publica normas como la citada Orden Circular 3/2021 de la Dirección General de Carreteras.

Por otra parte, también encontramos contradicciones en la propia Administración Pública. Así comprobamos que en la “Nota de Servicio 1/2019 sobre instrucciones para la redacción de los proyectos supervisados por la Subdirección General de Conservación“, de la Dirección General de Carreteras, se dice que el Cuadro de Precios Nº 2 se limitará a reproducir lo siguiente: “En caso de resolución del contrato únicamente se abonarán las unidades total y correctamente ejecutadas, por lo que a efectos de este Cuadro de Precios Nº 2 todos los precios se consideran SIN DESCOMPOSICIÓN“.

En la Modificación de la Orden Circular nº7/01, instrucciones sobre los aspectos a examinar por las oficinas de supervisión de proyectos en la Dirección General de Carreteras, se dice textualmente lo siguiente (santifica lo incorrecto):

“…se ha comprobado que las exigencias de dicha resolución de 3 de julio de 1985, no añaden calidad al proyecto y sí, en cambio, dificultades añadidas durante su redacción. Con todo ello, esta Dirección General resuelve eliminar el párrafo tercero del apartado 6. Presupuesto, sustituyéndolo por el siguiente:

En el Cuadro de Precios Nº 2 los precios de las unidades de obra vendrán descompuestos en al menos los siguientes conceptos:

      • Materiales
      • Mano de obra
      • Maquinaria
      • Varios si los hubiere
      • Costes indirectos.

En aquellas unidades de obra que contengan elementos prefabricados, se indicará, al menos, los precios de estos elementos a pie de obra, así como de sus elementos auxiliares si los hubiese (juntas, apoyos, anclajes, etc.) y su colocación.

Solo en aquellos precios en los que por su singularidad no pudieran ser descompuestos de la forma antes indicada, podrán definirse como “sin descomposición“.

¿Cuál sería la solución? O se elimina la obligatoriedad en la legislación correspondiente, o se obliga a su cumplimiento. También se puede actualizar o modificar la normativa para adaptarse al mercado actual de la construcción. Igual bastaría un buen cuadro de precios descompuestos de todas las unidades.

Como curiosidad, os dejo la Real Orden de 30 de marzo de 1903, por la que se aprueban modificaciones del formulario y de la instrucción para redactor los proyectos de carreteras, donde aparece explícitamente el Cuadro de Precio Nº 2. Por favor, si alguien sabe de una norma anterior a esta donde se nombre expresamente a este cuadro de precios, se agradecería que lo comunicase para incorporarlo a este artículo. Si queréis un listado de la normativa aplicable actualizada sobre proyectos, podéis acudir a la página siguiente: http://carreteros.org/normativa/proyectos/proyectos.htm

Descargar (PDF, 10.12MB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Un nuevo modelo de toma de decisiones adaptativo basado en ANP y ELECTRE-IS aplicado a edificación

Acaban de publicarnos un artículo en Mathematics, revista indexada en el primer decil del JCR. Se trata de un nuevo modelo de toma de decisiones que utiliza variables cuantitativas y que se ha aplicado distintas estructuras de edificación. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.

El proceso analítico en red (ANP) es un método discreto de toma de decisiones multicriterio (MCDM) concebido como una generalización del proceso analítico jerárquico (AHP) tradicional para abordar sus limitaciones. El ANP permite incorporar relaciones de interdependencia y retroalimentación entre los criterios y las alternativas que componen el sistema. Esto implica mucha más complejidad y tiempo de intervención, lo que reduce la capacidad del experto para emitir juicios precisos y coherentes. El presente trabajo aprovecha la utilidad de esta metodología formulando el modelo para variables exclusivamente cuantitativas, lo que simplifica el problema de decisión al dar lugar a un menor número de comparaciones pareadas. Se utilizan siete criterios relacionados con la sostenibilidad para determinar, entre cuatro alternativas de diseño para una estructura de edificio, cuál es la más sostenible a lo largo de su ciclo de vida. Los resultados revelan que el número de preguntas que requiere el AHP convencional se reduce en un 92%. Las ponderaciones obtenidas entre los grupos AHP y ANP muestran variaciones significativas de hasta el 71% en la desviación estándar relativa de algunos criterios. Esta sensibilidad a la subjetividad se ha llevado a cabo mediante la combinación de los métodos ANP-ELECTRE IS, permitiendo al experto reflejar la visión del problema de decisión con mayor flexibilidad y precisión. Tamién se ha analizado la sensibilidad de los resultados a los distintos métodos.

Abstract

The analytic network process (ANP) is a discrete multi-criteria decision-making (MCDM) method conceived as a generalization of the traditional analytic hierarchical process (AHP) to address its limitations. ANP allows the incorporation of interdependence and feedback relationships between the criteria and alternatives that make up the system. This implies much more complexity and intervention time, which reduces the expert’s ability to make accurate and consistent judgments. The present paper takes advantage of the usefulness of this methodology by formulating the model for exclusively quantitative variables, simplifying the decision problem by resulting in fewer paired comparisons. Seven sustainability-related criteria are used to determine, among four design alternatives for a building structure, which is the most sustainable over its life cycle. The results reveal that the number of questions required by the conventional AHP is reduced by 92%. The weights obtained between the AHP and ANP groups show significant variations of up to 71% in the relative standard deviation of some criteria. This sensitivity to subjectivity has been implemented by combining the ANP-ELECTRE IS methods, allowing the expert to reflect the view of the decision problem with greater flexibility and accuracy. The sensitivity of the results on different methods has been analyzed.

Keywords:

Multiple-criteria decision-making; sustainable design; analytic hierarchy process; analytic network process; ELECTRE IS; life cycle assessment; modern methods of construction

Reference:

SÁNCHEZ-GARRIDO, A.J.; NAVARRO, I.J.; GARCÍA, J.; YEPES, V. (2022). An Adaptive ANP & ELECTRE IS-based MCDM Model Using Quantitative VariablesMathematics, 10(12):2009. DOI:10.3390/math10122009

Dejo a continuación el artículo, que se puede descargar y compartir, pues está publicado en abierto.

Descargar (PDF, 3.59MB)
