Inyecciones de compactación

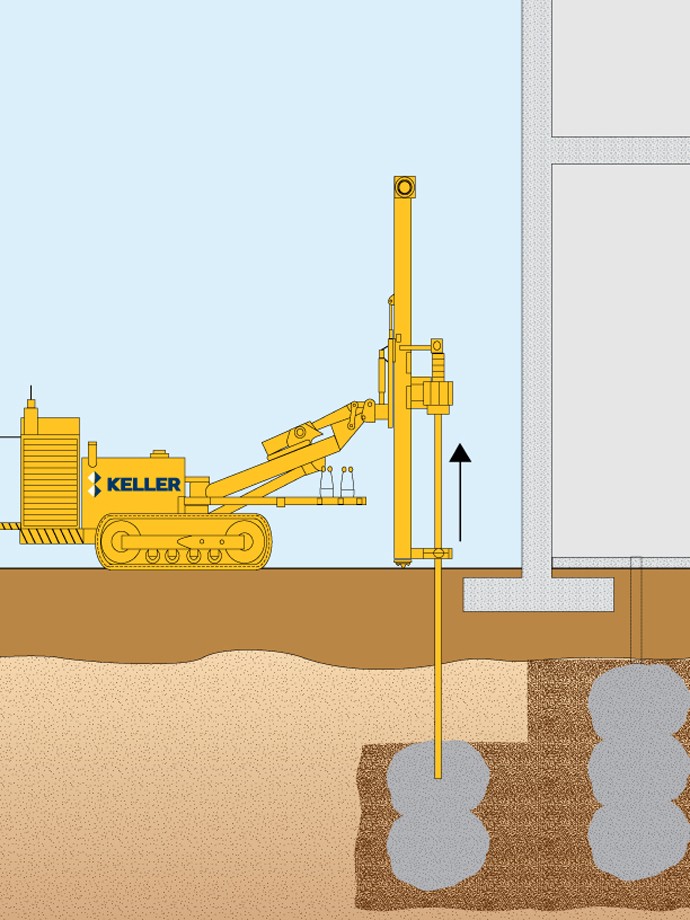

Figura 1. Inyección de compactación. https://www.keller.com.es/experiencia/tecnicas/inyeccion-de-compactacion

La inyección de compactación (“compaction grouting“) constituye un método que mejora el terreno por desplazamiento, sin impregnarlo o fracturarlo. Se inyecta material con un elevado ángulo de rozamiento interno que impide que el material inyectado se mezcle con el propio suelo. Normalmente es mortero seco de alta viscosidad, morteros de baja movilidad o resinas expansivas. También se conoce como inyección de desplazamiento o de baja movilidad. Se forma un bulbo más o menos esférico que compacta el terreno y lo desplaza hacia el exterior.

Es una técnica adecuada en suelos no cohesivos de baja compacidad. También se utiliza en los cohesivos para crear inclusiones de mayor resistencia y capacidad portante. La técnica corrige asientos diferenciales, eleva la capacidad portante bajo estructuras o en pilotes, es una alternativa a la cimentación, sirve como pretratamiento antes del jet-grouting, disminuye el riesgo de licuación del terreno, permite inyecciones de compensación en la excavaciones de túneles y sirve de relleno en  cavidades en terrenos kársticos, entre otras aplicaciones.

El mortero utilizado como mezcla es muy viscoso, espeso y grueso que, en primer lugar, comprime el terreno suelto, desplazándolo a continuación. Son necesarias presiones elevadas, de 4 a 6 MPa. La movilidad se limita de uno a dos metros. El mortero, una vez fragua, alcanza una resistencia a compresión simple de unos 3 MPa.

El procedimiento consiste en la perforación de un taladro que alcance la profundidad especificada para, seguidamente, inyectar a presión desde el fondo un mortero seco, pero que sea bombeable. La tubería se levanta en tramos de 30 a 60 cm de forma que se superponen los bulbos de mortero seco hasta alcanzar el nivel necesario. Si se trata de arcillas saturadas, la compactación aumenta las presiones intersticiales que se disipan con lentitud. Ello implica muchas fases de inyección con tiempos de espera importantes, salvo que exista un drenaje eficaz entre taladros.

La inyección de compactación es efectiva en suelos granulares sueltos, saturados y no saturados, y también en suelos de granos finos blandos no saturados, tal y como se observa en la Figura 2.

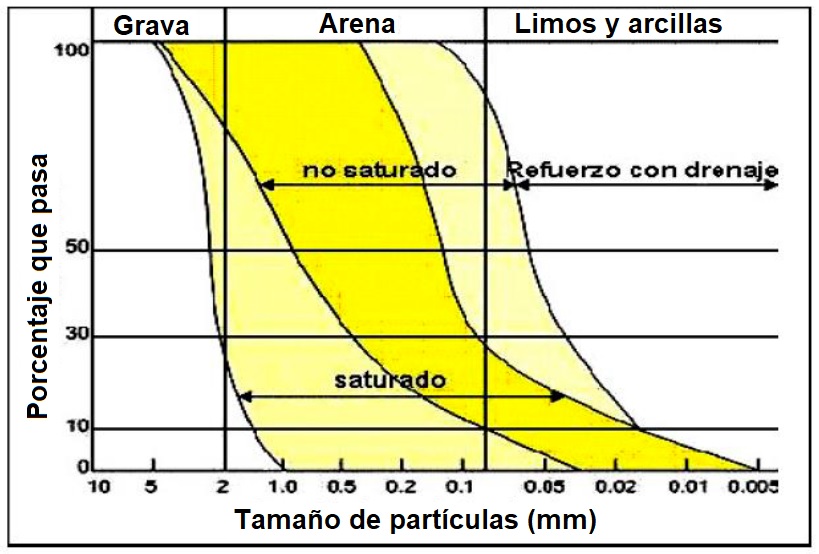

Figura 2. Aplicabilidad de las inyecciones de compactación (Armijo, 2004)

La inyección finaliza cuando se producen movimientos en la estructuras (mayores de unos 2 mm), se superan los 4 MPa a profundidades menores a 15 m o a 6 MPa en otros casos, o bien se supera un volumen máximo, generalmente 2,5 m3 cada 0,5 m en el caso de terrenos con cavidades (Armijo, 2004). También se termina cuando hay reflujo de mortero por la boca del taladro.

En esta animación de Keller podemos ver cómo se realiza una inyección de compactación

Aquí podéis ver una explicación de la inyección de compactación.

Este otro vídeo, de Geotecnia-ONLINE, tienes una explicación en detalle de la técnica.

Referencias:

  • ARMIJO, G. (2004). Inyecciones de baja movilidad en terrenos kársticos. Jornadas Técnicas SEMSIG-AETESS 4ª Sesión: Mejora del terreno mediante inyecciones y jet grouting, Madrid.
  • BELL, F.G. (1993). Engineering treatment of soils. E & F Spon, Londres.
  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Carlos López Jimeno, Madrid, 432 pp.
  • CAMBEFORT, H. (1968). Inyección de suelos. Omega, Barcelona.
  • KUTZNER, C. (1996). Grouting of rock and soil. A.A. Balkema, Rotterdam.
  • MINISTERIO DE FOMENTO (2005). Recomendaciones Geotécnicas para Obras Marítimas y Portuarias. ROM 0.5-05. Puertos del Estado, Madrid.
  • SANZ, J.M. (1981). Procedimientos generales de construcción. Sondeos y perforaciones, inyecciones, pilotes, pantallas continuas. E.T.S. Ingenieros de Caminos, Madrid.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Curso:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.



Inyección de lechadas químicas

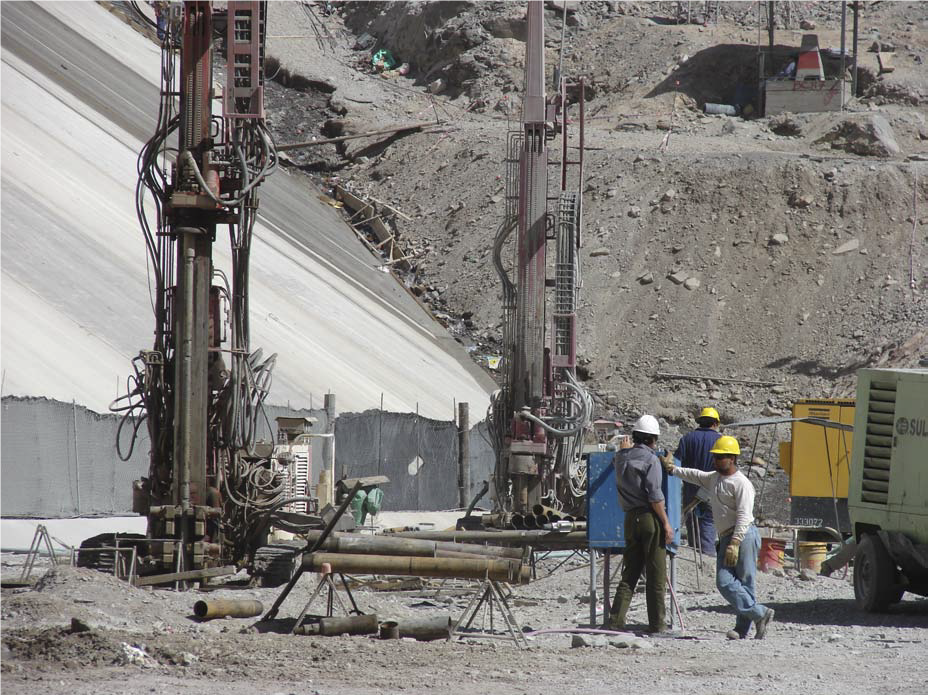

Figura 1. Inyección en presa Los Caracoles, San Juan (Argentina). www.fundacionesespeciales.com

La inyección de morteros líquidos se les conoce también por inyecciones químicas. Las lechadas químicas, también llamadas mezclas químicas, son soluciones puras sin partículas en suspensión, salvo que se añadan con alguna finalidad específica. Se caracterizan por su baja viscosidad, cercana al agua, por lo que penetran en los huecos por donde el agua puede filtrarse. Normalmente penetran en arenas finas, limos arenosos y fisuras de hasta 0,01 mm de apertura. La mezcla gelifica al cabo de cierto tiempo al cambiar bruscamente la viscosidad. Su mayor inconveniente es su alto precio, por lo que suelen utilizarse en casos específicos o combinados con otras técnicas, donde antes se ha inyectado con cemento.

Las mezclas líquidas se caracterizan por su viscosidad, que determina su penetrabilidad, por el tiempo que transcurre desde la fabricación de la mezcla hasta el comienzo de su gelificación y por las características del gel final como aglomerante del medio que recibe la inyección (Figura 2). Estas características se ven afectadas por las proporciones de la mezcla, incluida el agua y también de la temperatura, que modifica el tiempo de gelificación.

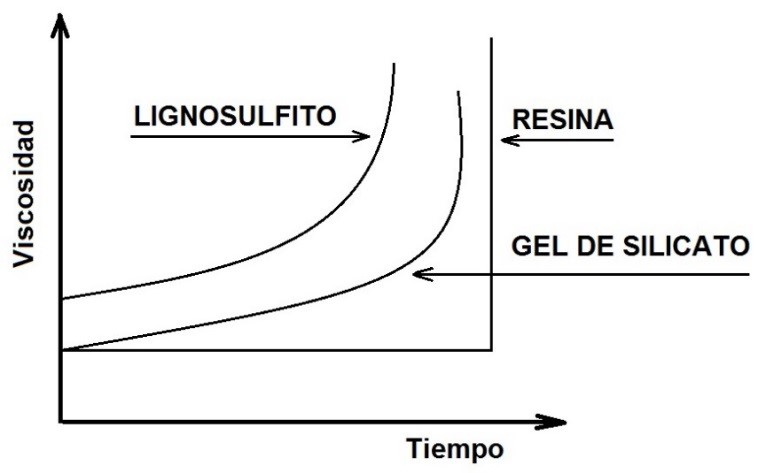

Figura 2. Cambio de viscosidad de algunas mezclas químicas (Sanz, 2000)

Las inyecciones químicas se componen de una base de inyección, un reactivo y un catalizador. Así, en el método de Joosten, una solución de silicato de sodio reacciona con una solución alcalina de cloruro cálcico para formar un concentrado de sílice, el llamado gel de sílice. Sin embargo, aparte de los geles de sílice, se pueden clasificar las mezclas químicas en otros tipos de genes y en resinas y espumas.

Se utilizan dos procesos de aplicación de las lechadas químicas. Las de doble acción (two-shot) consiste en inyectar el silicato sódico concentrado y luego una solución de cloruro cálcico que se inyecta a presión elevada que actúa como gelificante. Este procedimiento supone el coste de dos inyecciones y de los sondeos correspondientes. Para evitar esto, se utiliza el proceso de acción simple (one-shot) supone una única inyección de todos los productos, que se mezclan antes de inyectarse, pero diseñando la reacción de forma que la lechada solidifique o se convierta en gel en los huecos del suelo. Este segundo caso corresponde al caso de la reacción del silicato con acetato de etilo, formalmida, etc., o bien utilizando subproductos del tratamiento de las maderas, tales como las lejías lignosulfáticas coaguladas por adición de bicromatos alcalinos.

Los tipos más comunes de lechadas químicas son las siguientes (García Valcarce et al., 2003):

  • Geles duros (reactivos orgánicos):
    • A base de silicato de sodio
    • Mezcla de un lignosulfito y bentonita
  • Geles plásticos (reactivos inorgánicos):
    • A base de silicato de sodio y bentonita desfloculada
    • Geles de bentonita, arcilla o cemento
    • Resinas orgánicas
    • Monómeros acuosos, polímeros precondensados

Estas inyecciones no se aplican a terrenos con poros muy pequeños, como las arcillas y limos, que prácticamente no se pueden inyectar. Se podrían aplicar a arenas finas o loess, pero con costes muy elevados. Tampoco servirían con terrenos con huecos demasiado grandes ni cuando la mezcla presente una viscosidad elevada.

A continuación se describen los tres grandes grupos de lechadas químicas:

  • Geles de sílice: La base habitual es el silicato de sodio disuelto en agua. Esta base se mezcla con un reactivo endurecedor orgánico (geles duros) o mineral (gel o espuma), que, en función de la dosificación, regula la duración del fraguado. Las lechadas químicas de este tipo son las de mayor viscosidad, y su aplicación es adecuada en arenas finas o muy finas (k ϵ [10-3, 10-6] m/s). En roca se emplea cuando las fisuras son finas. Como reactivo inorgánico (fabricación de gel plástico), se usa principalmente el bicarbonato sódico, lo cual forma un gel blando de gelificación retardada, suficiente para la impermeabilización. Entre los reactivos orgánicos se puede mencionar el acetato de etilo, aunque hoy día se ha desplazado por otros productos, muchos bajo marcas comerciales.
  • Otros geles: Para aplicaciones particulares, se pueden utilizar otros tipos de lechadas químicas:
    • Geles mixtos: Mezcla de gel de sílice y resina acrílica, empleado para el tratamiento de fisuras activas.
    • Geles de arcilla: Mezcla de bentonita, silicato y un reactivo, muy utilizado en la impermeabilización de depósitos aluviales, para el remate de pantallas impermeables, así como proceso posterior a la inyección de lechadas de bentonita-cemento. También se utiliza cuando es difícil impermeabilizar con lechadas de cemento y cuando no se justifica el uso de gel.
    • Geles lignocromos: Mezclas de lignosulfatos que contienen un exhalante de cromo, altamente tóxico. Es habitual el lignosulfato de calcio y dicromato de sodio. Se usan también en la impermeabilización de depósitos aluviales complementando a las inyecciones de bentonita-cemento.
  • Resinas: Suelen ser soluciones de productos orgánicos en agua o en disolventes no acuosos, que polimerizan a temperatura ambiente en lugares cerrados. Se utiliza cuando no se puede inyectar otro producto por su viscosidad demasiado elevada. Se emplea en la impermeabilización de terrenos granulares finos o en el cierre de grietas de obras, especialmente presas y túneles. En estos últimos casos, o en la inyección en fisuras den estructuras de hormigón, aunque son muy caras, se pueden usar colas inyectadas, que son resinas de alta viscosidad como pueden ser las resinas epoxi especiales, poliéster, o productos acrílicos, que una vez polimerizan proporcionan mecánicas superiores a las del hormigón. Habría que hacer mención a los productos espumantes que incrementan su volumen con la formación de burbujas de gas (resinas de poliuretano). Un caso especial son los productos “sensibles al agua”, que permanecen líquidos hasta ser inyectados. Están formados por coloides orgánicos (poliol-isocianato) que pasan a espuma de poluiretano, en contacto con el agua, incrementando su volumen en más de 20 veces. Son las resinas de poluiretano acuarreactivas (resinas P.A.).

En la Figura 3 se representa el campo de aplicación de distintas inyecciones químicas en función de la permeabilidad del terreno. Puede verse que las mezclas químicas, especialmente las resinas acrílicas y fenólicas, presentan un mayor rango de aplicabilidad que las inyecciones de lechada de cemento o de arcilla-cemento. Los polímeros dan buen resultado cuando se requiere inyectar fracturas abiertas con agua en circulación, taponándose temporalmente las grietas para inyectar entonces las suspensiones de cemento, morteros y lechadas, que son más resistentes y de mayor durabilidad.

Figura 3. Tipos de inyecciones según la permeabilidad (Pérez Valcárcel, 2004)

En la Figura 4 se observa, con carácter orientativo, el límite de inyectabilidad en función de la permeabilidad del suelo y los diámetros de los granos de lechada (Cambefort, 1968).

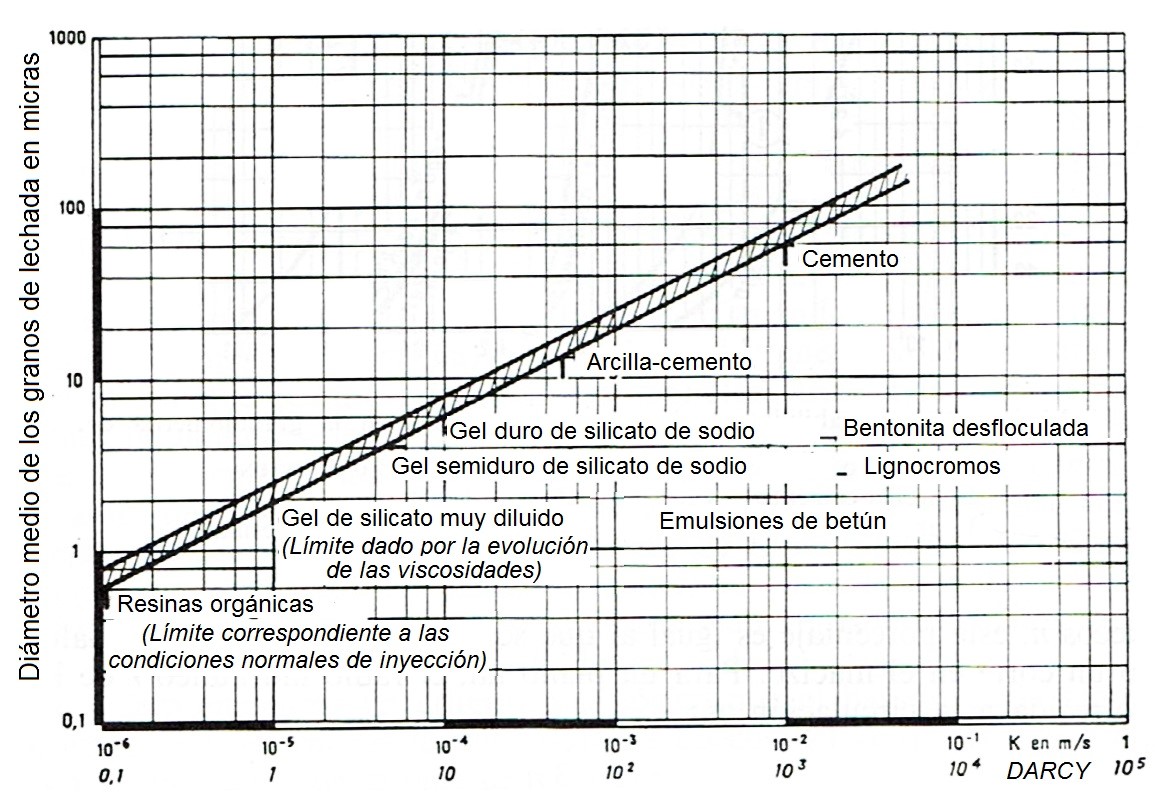

Figura 4. Penetrabilidad de los morteros en función de la permeabilidad del medio (Cambefort, 1968)

En la Figura 5 se han representado los materiales que se emplearían en la inyección de acuerdo con el tamaño de los granos del terreno.

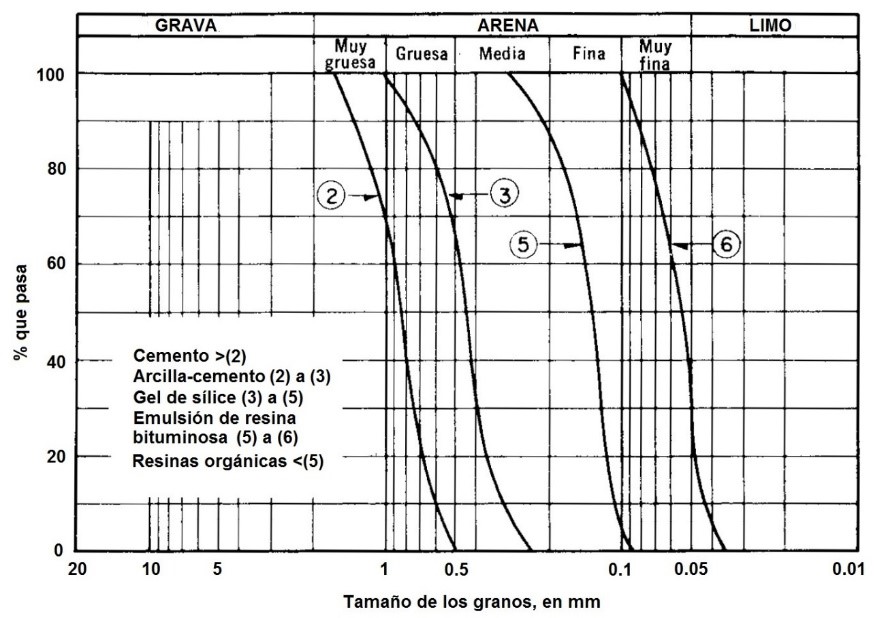

Figura 5. Materiales de inyección de acuerdo con el tamaño de las partículas (Bell, 1978)

A parte del coste de este tipo de tratamientos, hay que señalar que el agua marina puede modificar sustancialmente el tiempo de gelificación de varias soluciones de este tipo. Además, normalmente este tipo de tratamientos son provisionales, útiles durante la fase constructiva, pues la durabilidad de este tipo de productos puede ser muy variable.

Referencias:

  • BELL, F.G. (1978). Foundation engineering in difficult ground. Butterworths, London.
  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Carlos López Jimeno, Madrid, 432 pp.
  • CAMBEFORT, H. (1968). Inyección de suelos. Omega, Barcelona.
  • GARCÍA VALCARCE, A. et al. (1995). Manual de Edificación. Derribos y demoliciones. Actuaciones sobre el terreno. Ediciones Universidad de Navarra, Pamplona, 472 pp.
  • MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. 2004.844. Valencia.
  • SANZ, J.M. (1981). Procedimientos generales de construcción. Sondeos y perforaciones, inyecciones, pilotes, pantallas continuas. E.T.S. Ingenieros de Caminos, Madrid.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
