Presión de trabajo de un cilindro neumático de doble efecto

Aprende a calcular las dimensiones de un cilindro de doble efecto conocidas sus condiciones de trabajo. Se trata de explicar cuándo debes usar la ley de Boyle para el caso de que nos pidan el volumen de aire en condiciones normales (a presión atmosférica) para un ciclo de funcionamiento. También se calcula la presión de trabajo requerida.

El enunciado del problema sería el siguiente: Se desea diseñar un cilindro de doble efecto cuyo émbolo soporte en el avance una fuerza de 3000 N con una carrera de 90 mm. Se pide:

  1. Calcular el diámetro del émbolo sabiendo que el diámetro del vástago es 20 mm y el consumo de aire medido a la presión de trabajo es 0,8 libros por ciclo
  2. Calcular la presión de trabajo despreciando la fuerza de rozamiento

Para ello os dejo el siguiente vídeo de Javier Luque que espero os sea útil.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

A first approach: Towards a sustainable civil engineering works with precast concrete solutions

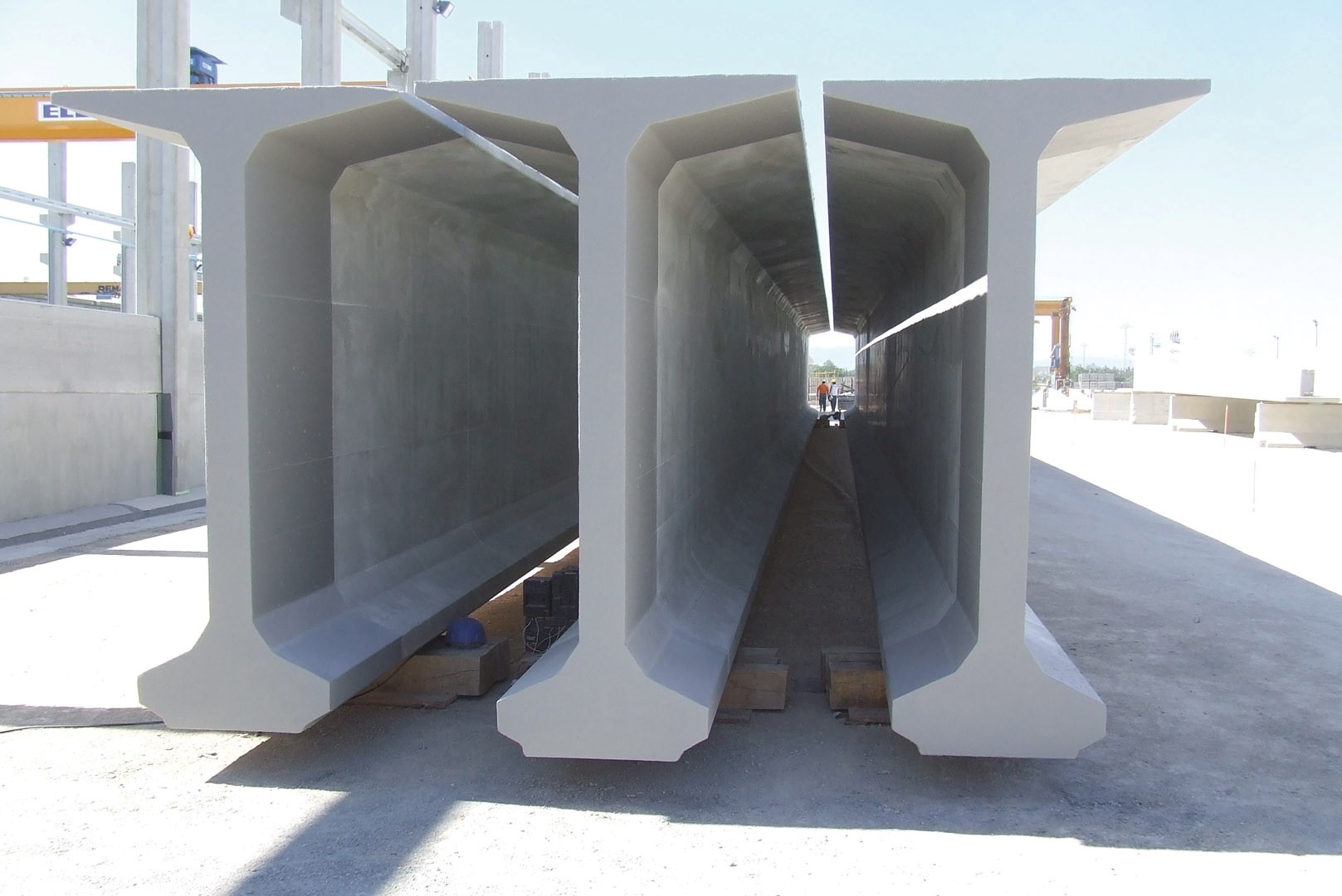

I section beam. One of the most common profiles to design and build the deck bridge
I section beam. One of the most common profiles to design and build the deck bridge

LÓPEZ-VIDAL, A.; YEPES, V. (2016). A first approach: Towards a sustainable civil engineering works with precast concrete solutions. II International Conference on Concrete Sustainability, ICCS16, 13-15 June 2016, Madrid (Spain), pp. 1134-1143. ISBN: 978-84-945077-7-9

Abstract. Most of the advances carried out to set standardized methodologies to quantify the contribution to “sustainabilize” the construction are linked to buildings rather than infrastructures, and much more in particular to housing [1]. Global impact on housing are the widest and highest one, gathering the three sustainable axis: environmental (greenhouse gas emissions derived from heating or cooling to reach indoor comfort conditions), social (home is a basic need for families) and economic (it usually represents the main expense over the life of people). Meanwhile civil engineering work has not evolved as long on this topic. Although we generally refer to greater constructions, sustainable impacts are more diffused and don´t have such a direct repercussion into the citizens and daily life. For this reasons, there is no as many literature and investigation as in housing. It may implies a technical and promotional handicap to promote a higher use of precast concrete elements in a field governed by engineers that appreciate better their performance advantages. This paper is intended to describe the strengths (and weaknesses) that precast concrete construction will have into the upcoming standards for civil engineering, in order to enhance their possibilities to reach a greater market share. Sustainable indicators on current draft standards will be assessed.

Key words: precast concrete, industrialization, sustainability, civil engineering works

Descargar (PDF, 426KB)





No plagies, vincula. El uso ético de la información

88x31No es ni la primera ni será la última vez que me replanteo mantener abierta una página web como esta en la que, de forma desinteresada y para ayudar a mis alumnos, voy escribiendo día a día. Sin embargo, a veces me siento desanimado. El otro día vi parte de mis contenidos donde no debían, incluso fuera de internet, y por supuesto, sin citarse. También ha pasado muchas veces cómo encuentro contenidos en páginas web de dudoso origen, sin una cita o enlace al lugar original. Una opción que estoy barajando seriamente es dar acceso restringido sólo a mis alumnos, con su contraseña correspondiente.

En internet disponemos de mucha información, pero no toda se puede usar libremente, pues los contenidos en la red también tienen derechos de autor. Tal y como vemos en el vídeo de la UNED que os dejo a continuación, estamos plagiando si copiamos literalmente un trabajo o utilizamos información ajena sin citar su fuente. Incluso plagiamos si repetimos una idea cambiando la forma de expresión y se hace pasar por propia.

Es fácil evitar el plagio. Podemos citar la fuente donde extraemos la información, entrecomillar las palabras textuales de una obra ajena y citar la bibliografía empleada. Hoy día es fácil detectar plagios con el uso de programas antiplagio, que por supuesto, se dispone de ellos en las universidades y que nuestros alumnos conocen.

Os dejo a continuación el vídeo explicativo sobre el tema elaborado por la UNED dentro de sus Cursos MOOC/COMA. Espero que os sea de interés.

NO PLAGIES, VINCULA

Muros de tierra mecánicamente estabilizada: Tierra Armada®

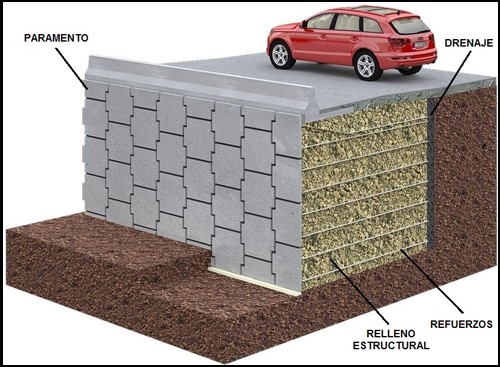

Figura 1. Muro de Tierra Armada®. Fuente: http://www.tierra-armada.cl/sistema.html
Figura 1. Muro de Tierra Armada®. Fuente: http://www.tierra-armada.cl/sistema.html

La Tierra Armada® es una técnica patentada por el francés Henri Vidal de construcción de muros altos con problemas de cimentación, en espacios abiertos y siempre que se pueda ocupar el terreno de trasdós (ver Figura 1). Consiste en colocar de forma ordenada bandas de acero de refuerzo en un terraplén, en planos horizontales, que se unen a unas placas prefabricadas que conforman el paramento del muro. Las bandas o armaduras suelen ser de chapa metálica de varios metros de longitud (aproximadamente un 80% de la altura del muro), de 2 a 12 cm de anchura y de 3 a 5 mm de espesor (ver Figura 2). El relleno debe ser granular para garantizar el rozamiento con las armaduras. Con esta técnica se consiguen muros verticales de hasta 25 – 30 m de altura.

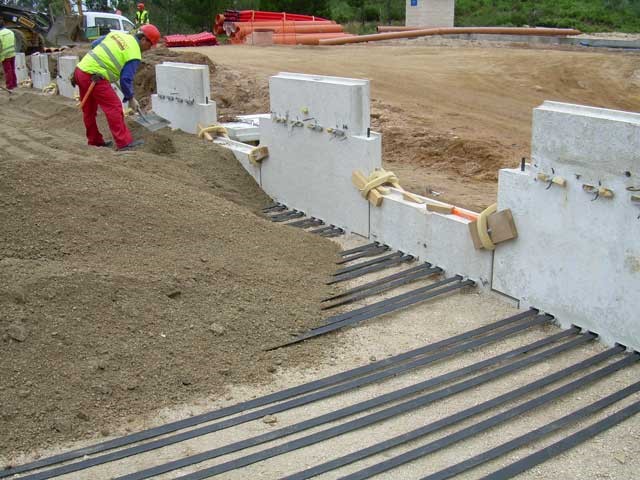

Figura 2. Detalle de las bandas y la placa de un muro de Tierra Armada®. http://www.tierra-armada.com/
Figura 2. Detalle de las bandas y la placa de un muro de Tierra Armada®. http://www.tierra-armada.com/

La tierra armada debe su resistencia interna al refuerzo, con todo, externamente actúan como estructuras masivas de gravedad. Permite muros en suelos con poca capacidad portante, tolera asientos diferenciales y puede demolerse o repararse fácilmente. Además de una ejecución rápida y un coste de ejecución competitivo, las placas prefabricadas son de calidad y permiten ser elementos decorativos. Sin embargo, hay que asegurarse de usar un relleno de calidad, cuidar la corrosión de las bandas de refuerzo y tener presente que este tipo de muros está sometido a patentes.

A continuación os paso un vídeo (en inglés) de Sand Castle Holds Up A Car! – Mechanically Stabilized Earth dedicado a los suelos reforzados o estabilizados mecánicamente. Resulta muy interesante la prueba que hacen de resistencia.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

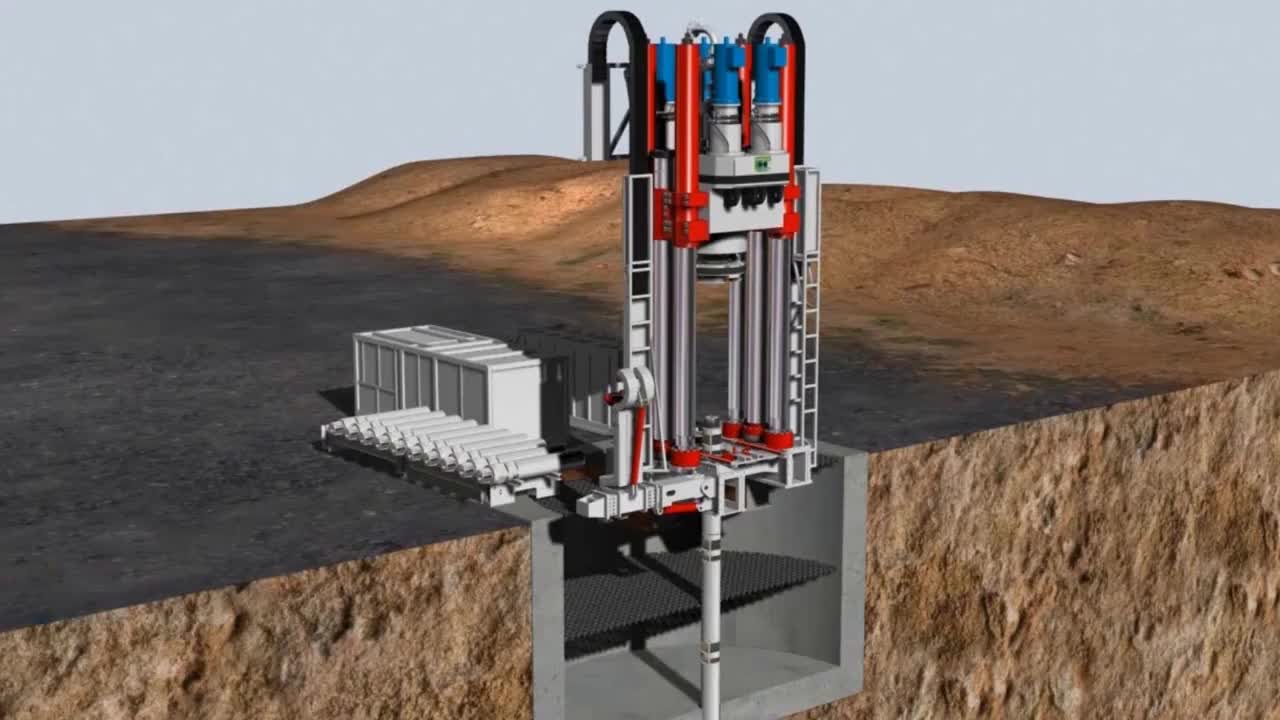

Raise Boring Rig (RBR)

https://gfycat.com/honesthalffanworms

Raise Boring Rig (RBR) constituye un sistema de construcción de pozos en roca de hasta 2000 m de profundidad.  Se trata de un equipo de perforación que se instala por encima del terreno. Se taladra una perforación piloto, con un ángulo que puede ser de hasta 45º. Se perfora hasta llegar al túnel o caverna ya existente. Posteriormente se retira la broca piloto y se fija un escariador a la sarta de perforación, que amplía la perforación hacia arriba.

Os dejo a continuación un vídeo de la empresa Herrenknecht donde podéis ver el procedimiento constructivo. Espero que os guste.

Referencia:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.



Curva de llenado de una mototraílla empujada por buldócer

1ScraperDozer

Una mototraílla convencional, empujada por un buldócer, tiene una curva de llenado, función del tiempo de carga “t”: C=C(t). Sabiendo que el ciclo completo de las mototraíllas vale (a+t) y el de las empujadoras (b+d·t), siendo a, b y d constantes, calcular el tiempo de carga óptimo.

Resolución:

Como el material encuentra cada vez mayor resistencia a entrar en la caja de la traílla conforme esta se va llenando, la curva de carga es creciente, con un valor asintótico superior, que es la mayor capacidad de la traílla, a partir de la cual la misma cantidad de material que entra por abajo es derramado por su parte superior.

La curva C=C(t) tendría una forma como la que sigue:

Figura 1

El tiempo de carga óptimo es el que minimiza el coste unitario de producción U(t):

Figura 2

  • El coste horario del equipo, si este está formado por “n” traíllas, a un costo horario de “T” ptas/h, y “m” topadoras, a un coste horario de “E” euros/h, será:

Coste horario del equipo=n·T+m·E euros/h



  • La productividad horaria del equipo va a depender de si faltan o sobran traíllas.

* Si faltan traíllas, serán estas las que condicionen la producción total del equipo, que será:

Figura 8

En este caso

Figura 3

para encontrar el mínimo, derivamos e igualamos a cero:

Figura 10

Por consiguiente, para el cálculo del tiempo de carga óptimo basta con buscar la tangente de la curva de carga desde un punto situado a una distancia “a” del origen. “a” es el período del ciclo de la mototraílla que no se emplea en la carga.

Figura 5

* Si sobran traíllas, las topadoras condicionarán la producción total del equipo, que será:

Figura 9

En este caso

Figura 6

para encontrar el mínimo, derivamos e igualamos a cero:

Figura 7

Por tanto, de forma análoga al caso anterior, para el cálculo del tiempo de carga óptimo basta con buscar la tangente de la curva de carga desde un punto situado a una distancia “b/d” del origen.

Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág.  ISBN: 84-7721-551-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Clasificación de Kögler-Scheidig para la excavación de terrenos

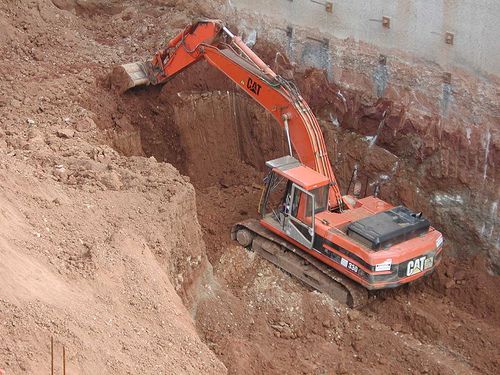

Excavaciones-estructuralesLos terrenos considerados en un movimiento de tierras presentan una amplia variabilidad, no sólo en sus componentes sólidos, sino en su humedad, disposición, índice de huecos, etc., de forma que desde una roca sólida, hasta un suelo orgánico, se puede pasar por arcillas, limos, gravas, arenas, o cualquier combinación entre estos materiales, con mayor o menor cantidad de agua. Se tiene, por tanto un conjunto de materiales, más o menos heterogéneos, constituidos por una mezcla en las tres fases, sólida, líquida y gaseosa.

Estos materiales tendrán mayor o menor resistencia de remoción y arranque (penetración y separación) en función del peso específico, de su dureza, rozamiento interno o cohesión. Ello influirá en su facilidad de carga, y por tanto, se observa la estrecha relación que existe entre el tipo de material y la maquinaria elegida para su manipulación.

La clasificación de Kögler-Scheidig se basa en la dificultad con que se pueden arrancar los suelos con utensilios manuales empleados por los geólogos en los reconocimientos de terreno. Esta clasificación agrupa los materiales en una escala de 1 a 8 según su resistencia al arranque (ver Tabla).

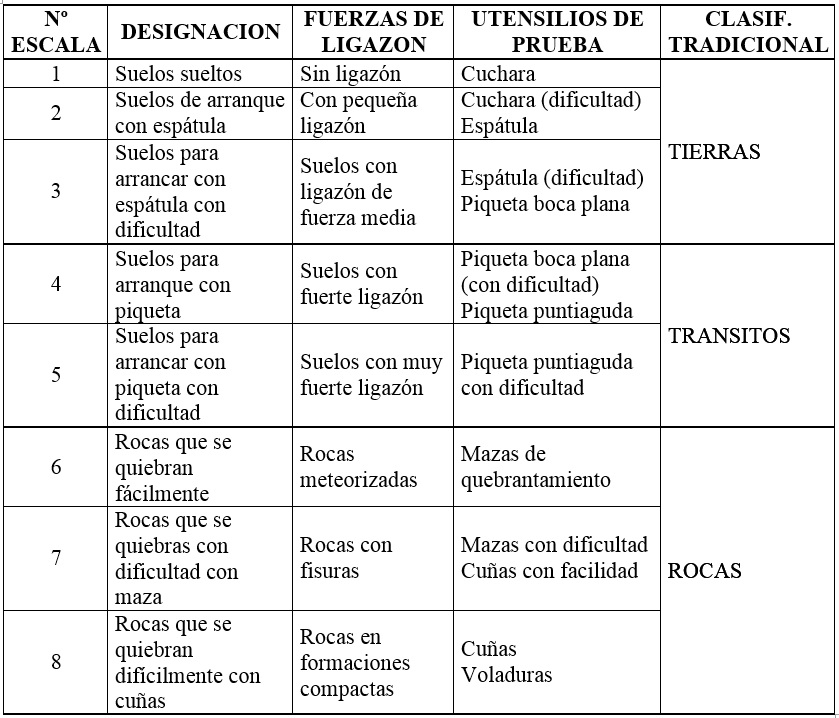

Tabla: Clasificación de los suelos en relación a la dificultad de su arranque (según Kögler-Sheidig)
Tabla: Clasificación de los suelos en relación a la dificultad de su arranque (según Kögler-Sheidig)



Referencias:

YEPES, V. (1997). Equipos de movimiento de tierras y compactación. Problemas resueltos. Colección Libro Docente nº 97.439. Ed. Universitat Politècnica de València. 253 pág.

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

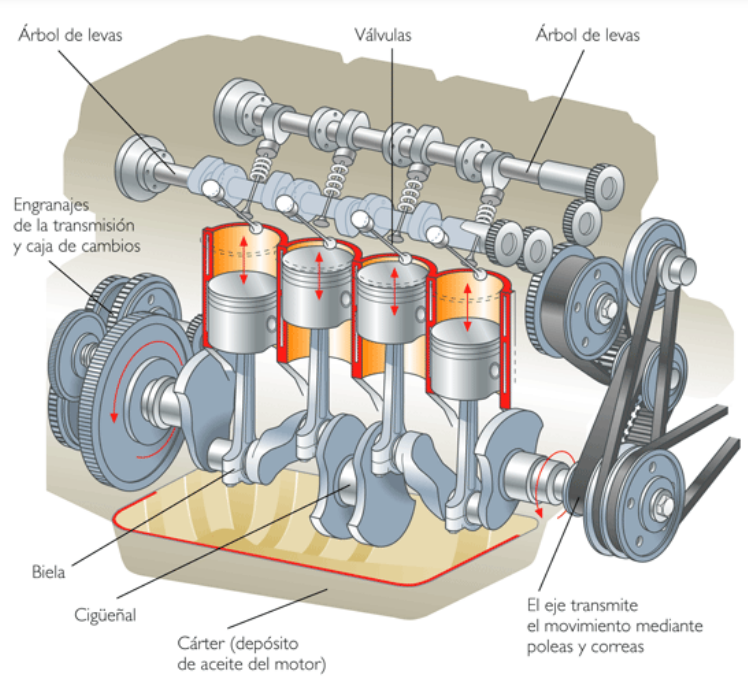

Rendimiento de un motor térmico. Problema resuelto.

Seguimos en este artículo con problemas para nuestros alumnos que están de exámenes. Aprende a calcular el rendimiento de un motor térmico a partir de su velocidad de régimen y su par motor conociendo las características de su combustible. Evalúa cómo influye en el gasto que el motor sea de cuatro tiempos o de dos tiempos en idénticas condiciones de funcionamiento.

El enunciado del problema es el siguiente: Un motor de cuatro tiempos consume 8,47 litros a la hora de un combustible de 0,85 kg/dm³ de densidad y 41000 kJ/kg de poder calorífico. Entrega un par de 78,3 Nm a 3000 rpm. Se pide:

  1.  Calcular la masa de combustible consumida en cada ciclo
  2.  Calcular el rendimiento del motor
  3.  ¿Qué consecuencias tendría en el consumo/ciclo si el motor fuera de dos tiempos?

Para ello te dejo un vídeo de Javier Luque que espero te resulte de interés.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Técnica de creatividad: 6-3-5

CkVgW4HWEAE8F03Ayer estuve en un curso de creatividad organizado por nuestra Universitat Politècnica de València dirigida a sus profesores. Entre muchas de las herramientas que nos enseñaron quiero destacar la técnica de creatividad 6-3-5, que explicó la profesora Llanos Cuenca, muy útil para desarrollar la creatividad y enriquecer un problema, un proyecto o cualquier objetivo en el que tengamos que plantear nuevas perspectivas. Es una técnica basada en la “tormenta de ideas” (brainstroming), pero de forma organizada, por escrito y con un tiempo tasado, por lo que algunos describen el método como “brainwriting“. Este método lo creó el psicólogo alemán Bernd Rohrbach en 1968 y consiste en reunir a seis personas y sacar tres ideas cada una de ellas por turnos de cinco minutos. Se hacen rondas y se pasan las hojas al compañero de la derecha, que deberá rellenar, de forma concisa y breve, nuevas ideas sin repetir las que ya escribió y sin que coincidan con las que ya hay escritas. De esta forma se generan 18 ideas diferentes en cada hoja, que multiplicadas por 6 hojas, son un total de 108 ideas en media hora por cada grupo. Finalmente, se analizarán todas las ideas aportadas, eliminando las duplicadas, dedicándose para ello unos 30-40 minutos.

Para que el método sea eficaz, previamente se habrán discutido los puntos principales del asunto para asegurarse de que cada integrante comprenda bien de qué se trata. El motor de la técnica es que, al leer las anotaciones anteriores, el cerebro descubre nuevas ideas. Al igual que ocurre con la lluvia de ideas, en este método 6-3-5 lo importante es la cantidad de ideas, más que su calidad. Luego se pueden aplicar otras técnicas para discutir, mejorar y filtrar las ideas hasta quedarse con unas pocas de mayor calidad.

Os voy a poner un ejemplo donde creo que esta técnica va a ser muy interesante como herramienta de aprendizaje. Supongamos que queremos explicar a una clase de unos 30 alumnos los conceptos básicos de Lean Construction. La idea es hacer reflexionar sobre las pérdidas de todo tipo que existe en una obra de construcción por muy distintos motivos. Esas pérdidas influyen notablemente en la calidad, plazo y coste de la obra.

Descargar (PDF, 30KB)

Tesis doctoral: Modelos predictivos de las características prestacionales de hormigones fabricados en condiciones industriales

2016-06-03 11.35.53Ayer 3 de junio de 2016 tuvo lugar la defensa de la tesis doctoral de D. Ferran Navarro Ferrer denominada “Modelos predictivos de las características prestacionales de hormigones fabricados en condiciones industriales”, dirigida por  Víctor Yepes Piqueras. La tesis recibió la calificación de “Sobresaliente Cum Laude” por unanimidad. Presentamos a continuación un pequeño resumen de la misma.

Resumen:

En la actualidad el hormigón es el material más empleado en la construcción debido a su moldeabilidad, a su capacidad de resistir esfuerzos de compresión y a su economía. Las prestaciones del hormigón dependen de su composición, de las condiciones de curado y del método y condiciones de mezclado. Las especificaciones básicas del hormigón demandadas por el peticionario al fabricante son la resistencia a compresión y la consistencia, que indica la trabajabilidad del mismo. Esta tesis es una contribución al conocimiento y la investigación de la influencia de diferentes parámetros en la resistencia a compresión y la consistencia del hormigón fabricado en condiciones industriales y la elaboración de modelos predictivos de dichas características prestacionales.

La mayor parte de los hormigones que se emplean en construcción se fabrican en centrales de hormigón preparado o en centrales de obra, y se corresponden con hormigones de resistencia entre 25 y 30 N=mm2, consistencia blanda o fluida, colocación mediante vertido o bombeo y compactación mediante vibración. Las condiciones de producción de hormigones en planta se ven afectadas por los condicionantes del proceso industrial y del negocio en sí, siendo controlada la cantidad de agua existente en la mezcla indirectamente.

2016-06-02 18.45.05En este trabajo se presenta una extensa base de datos construida con miles de resultados de ensayos de resistencia a compresión y consistencia realizados sobre hormigones fabricados en la misma planta y con diferentes dosificaciones, tipos de cemento y aditivos. Se tienen en consideración otros aspectos como la inclusión de fibras, la temperatura ambiente y del hormigón o la hora de realización de las probetas. Se crea una segunda base de datos de ensayos realizados en un periodo de tiempo corto con el mismo cemento y aditivo y teniendo en cuenta la relación agua/cemento exacta. Además, se ha realizado la conveniente caracterización de los materiales constituyentes de los hormigones ensayados.

Para analizar la influencia de los diferentes parámetros y factores tecnológicos y ambientales en la resistencia a compresión, en la evolución de la misma con el tiempo y en la consistencia del hormigón, se ha utilizado primeramente estadística clásica, concretamente análisis de regresión lineal múltiple, análisis de varianza (ANOVA) y análisis multivariante. También se ha verificado el ajuste de los datos experimentales a modelos existentes en la bibliografía y a nuevos modelos de comportamiento propuestos.

Finalmente se han elaborado redes neuronales artificiales para predecir la resistencia a compresión o la consistencia de un hormigón en función de diversas variables de entrada, al igual que para la obtención de modelos de comportamiento. Los resultados obtenidos mediante la aplicación de redes neuronales artificiales han sido más eficientes y mejores que los obtenidos mediante métodos estadísticos.
