Un nuevo enfoque para mejorar el diseño sostenible de cimentaciones tipo losa

Acaban de publicar nuestro artículo en la revista Environmental Impact Assessment Review (primer cuartil del JCR), en el que se propone un método directo y más riguroso para calcular el módulo de balasto en losas de cimentación, que incorpora un nuevo enfoque de seguridad y criterios de sostenibilidad para mejorar el diseño suelo-estructura.

Este trabajo se enmarca dentro del proyecto de investigación RESILIFE, que dirijo como investigador principal, junto con el profesor Julián Alcalá, en la Universitat Politècnica de València.

En las últimas décadas, el diseño de cimentaciones ha evolucionado hacia soluciones más seguras, eficientes y sostenibles. Sin embargo, el módulo de balasto vertical (K_s), uno de los parámetros más utilizados en la modelización del contacto suelo-estructura, sigue empleándose en muchos proyectos como si se tratara de una propiedad intrínseca del terreno. El artículo analizado sugiere un cambio de paradigma en esta práctica, al introducir un método directo para estimar K_s a partir de la relación carga-asentamiento, así como un nuevo marco de seguridad orientado al diseño sostenible. Esta aportación es especialmente relevante en el caso de las cimentaciones tipo losa, habituales en edificios y estructuras industriales.

El estudio parte de una cuestión fundamental: ¿cómo se puede estimar de forma rigurosa el módulo de balasto vertical (Ks) en losas de cimentación, considerando parámetros geotécnicos habitualmente ignorados y, al mismo tiempo, integrando criterios de sostenibilidad y seguridad en el diseño?

Esta cuestión surge de las deficiencias detectadas en los métodos indirectos y semidirectos que se emplean comúnmente, ya que no consideran aspectos clave como la profundidad de la influencia o los efectos de compensación de cargas.

Los autores desarrollan una metodología directa que combina varias herramientas avanzadas de análisis geotécnico:

Teoría del semiespacio elástico para representar el comportamiento del terreno.
Análisis de asientos por capas, con el fin de capturar la variabilidad en profundidad.
Mecánica de consolidación basada en ensayos edométricos, que permite incorporar la respuesta deformacional del suelo bajo carga.
Consideración explícita de la profundidad de la influencia y de la compensación de cargas, factores que rara vez se incluyen en los métodos tradicionales.

Con este planteamiento, se obtiene directamente un valor de K_s coherente con los principios de la energía elástica y adecuado para modelos avanzados de interacción suelo-estructura. El valor resultante, 5,30 MN/m³, se sitúa entre los límites inferiores y superiores calculados, lo que confirma la consistencia del método.

El estudio no se limita al aspecto puramente geotécnico, sino que también integra una evaluación de la sostenibilidad del ciclo de vida de tres alternativas de losa de hormigón armado. Para ello, combina un proceso jerárquico analítico neutrosófico (NAHP-G) con el método de decisión multicriterio ELECTRE III, considerando dimensiones estructurales, ambientales y socioeconómicas.

Además, se introduce un coeficiente de seguridad específico para K_s, calibrado para considerar la variabilidad espacial del subsuelo y mejorar el diseño en términos de servicio.

Los resultados del trabajo son especialmente significativos:

El método directo permite obtener un K_s más representativo del comportamiento real del terreno y de la losa bajo carga.
El nuevo coeficiente de seguridad proporciona un diseño más fiable y coherente con la incertidumbre del subsuelo.
Se logra una mejora de 2,5 veces en el índice de seguridad social y una reducción del 50 % en los impactos ambientales respecto a metodologías convencionales.
El estudio redefine K_s como una variable de diseño, no como una constante del suelo, corrigiendo así décadas de uso inapropiado en la ingeniería geotécnica.

Las conclusiones del artículo tienen un impacto directo en la práctica profesional:

Mejora del diseño de losas: el método permite ajustar mejor los modelos numéricos y evitar tanto el sobredimensionamiento como los fallos por asientos excesivos.
Integración de la sostenibilidad en fases tempranas del proyecto: el marco NAHP-G + ELECTRE IS proporciona una herramienta objetiva para comparar alternativas de cimentación no solo por criterios técnicos, sino también por criterios ambientales y sociales.
Mayor seguridad y fiabilidad: el nuevo coeficiente de seguridad para K_s ayuda a gestionar la incertidumbre y aumenta los márgenes de seguridad de forma cuantificada.
Aplicación en proyectos con elevada heterogeneidad del terreno: el enfoque resulta especialmente útil en suelos con variabilidad marcada, donde los métodos simplificados generan resultados poco fiables.

Referencia:

SÁNCHEZ-GARRIDO, A.J.; MORENO-SERRANO, J.F.; NAVARRO, I.J.; YEPES, V. (2026). Innovative safety framework and direct load–settlement method to optimize vertical subgrade modulus in sustainable mat foundations. Environmental Impact Assessment Review, 118, 108191. DOI:10.1016/j.eiar.2025.108191

Os dejo el artículo completo para su descarga, ya que está publicado en abierto.

Pincha aquí para descargar

¿Tus cimientos se diseñan con métodos desfasados? 5 revelaciones para proyectar de forma más segura y sostenible

Como profesionales de la ingeniería y la arquitectura, convivimos con una tensión permanente: garantizar la máxima seguridad de las estructuras mientras enfrentamos la presión de optimizar costes y reducir el impacto medioambiental. En el diseño de cimentaciones, esta tensión suele traducirse en incertidumbre y en un sobredimensionamiento conservador. Pero ¿qué sucede cuando uno de los supuestos básicos de nuestros cálculos se aleja de la realidad?

Un ejemplo claro es el módulo de reacción vertical del suelo, conocido como coeficiente de balasto o módulo de Winkler (Ks), un parámetro clave en el diseño de losas de cimentación que a menudo se interpreta incorrectamente y se obtiene de tablas genéricas con poco rigor. Una investigación reciente revela hallazgos significativos que cuestionan estas prácticas habituales y plantean alternativas para obtener cimentaciones más seguras, eficientes en costes y de menor impacto medioambiental.

Este artículo sintetiza una investigación publicada en la revista del primer decil del JCR, Environmental Impact Assessment Review, en la que se presenta una metodología rigurosamente formulada para la estimación directa del módulo (Ks) en cimentaciones por losa, superando las deficiencias clave de los enfoques convencionales. Su principal aportación es un modelo directo que integra la teoría del semiespacio elástico, el análisis de asientos en suelos multicapa y la mecánica de consolidación edométrica, considerando explícitamente la profundidad de influencia y los efectos de la compensación de cargas. La investigación se enmarca en el proyecto RESILIFE, que dirijo como investigador principal en la Universitat Politècnica de València. A continuación, se presenta un resumen del trabajo y de la información de contexto.

El estudio introduce un coeficiente de seguridad específico para Ks, lo que constituye una innovación que aborda la incertidumbre geotécnica y fortalece la fiabilidad del diseño en los estados límite de servicio. Esta metodología se integra en un marco de evaluación del ciclo de vida y decisión multicriterio (MCDM) que utiliza un proceso híbrido de AHP neutrosófico en grupo (NAHP-G) y ELECTRE IS para evaluar alternativas de diseño de cimentaciones según criterios económicos, ambientales y sociales.

Aplicado a un caso de estudio real, el método propuesto (denominado 3-NEW) demuestra ser la solución más sostenible. El diseño resultante (A3) mejora el rendimiento de sostenibilidad global en un 50 % y aumenta el índice de seguridad social en 2,5 veces en comparación con las metodologías de referencia. Este trabajo establece un marco unificado que avanza en la práctica del diseño geotécnico, optimiza el uso de materiales y alinea el diseño de cimentaciones con los principios de resiliencia y de economía circular.

A continuación os dejo algunas ideas clave contenidas en este estudio.

1. El módulo de balasto (Ks) no es una propiedad del suelo, sino una consecuencia de la interacción.

La primera idea consiste en entender que el módulo de balasto (Ks) no es una constante intrínseca del terreno, como el peso específico o la cohesión, que podamos consultar en una tabla. Se trata de un concepto más complejo. Es un parámetro variable que depende de la carga y de la profundidad de su influencia.

Esto significa que el módulo de balasto es el resultado de la interacción entre la cimentación (su tamaño y rigidez) y el terreno bajo una carga específica. Depende de la carga transmitida, de la geometría de la losa y de la profundidad del bulbo de presión generado. Este cambio de perspectiva es crucial, pues nos obliga a abandonar las tablas genéricas y a realizar un cálculo adaptado a las condiciones reales de cada proyecto. Así, reconocemos que el «mismo» suelo se comportará de manera diferente bajo una pequeña zapata que bajo una gran losa de un edificio. Esta idea, conocida en el ámbito geotécnico, no debería pasarse por alto.

2. Los métodos tradicionales no explican ni integran la paradoja de la rigidez infinita en cimentaciones totalmente compensadas.

Cuando se proyectan cimentaciones con sótanos, la excavación compensa parte de la carga del edificio al retirar el peso del suelo existente. En estos casos, los métodos convencionales de cálculo de Ks (el 1-BAS, un método empírico, y el 2-REF, un método semidirecto) o no tienen en cuenta la «paradoja del balasto infinito» (1) o no la integran ni la armonizan (2).

Si la carga neta transmitida al terreno es próxima a cero o negativa, la deformación generada por la cimentación tiende a cero, ya que la profundidad de influencia del bulbo de tensiones tiende a cero y, por tanto, el valor del balasto vertical tiende a infinito. Con la propuesta metodológica del trabajo (3-NEW, un método directo), se resuelve esta paradoja al vincular Ks directamente con los asientos elásticos reales y con las cargas transmitidas por la estructura, lo que explica el fenómeno físico y elimina la paradoja en el cálculo mediante un límite mínimo de la profundidad de influencia (el 5 % de la carga bruta transmitida). En escenarios totalmente compensados, el método regula la respuesta mediante umbrales y el factor de seguridad (FS), evitando así resultados físicamente inconsistentes.

3. Estamos olvidando el factor de seguridad donde más importa: en los asientos.

En geotecnia, es habitual aplicar un factor de seguridad (FS) de entre 2,5 y 3,0 frente a la rotura del terreno. Sin embargo, cuando el diseño se basa en el límite de asientos (algo muy común en grandes losas), aplicamos un factor de seguridad de 1,0.

Se debería buscar una mayor coherencia en esta práctica, ya que, como señala la investigación, los límites de servicio (como los asientos) quedan desprotegidos frente a la variabilidad e incertidumbre del subsuelo. En otras palabras, no dejamos margen de seguridad para proteger la estructura frente a la fisuración, las deformaciones excesivas o los daños en los acabados, que son consecuencia directa de los asientos. La investigación propone un factor de seguridad formal para el cálculo de Ks (FS = 1,2 en condiciones estándar), lo que permite armonizar la seguridad en los estados límite últimos y de servicio.

4. El diseño más seguro resultó también el más sostenible en su ciclo de vida.

El estudio comparó tres alternativas de diseño (A1-BAS, A2-REF y A3-NEW) mediante un análisis de sostenibilidad del ciclo de vida. Inicialmente, la alternativa A1 (diseñada con el método tradicional) parecía la más rentable en términos de costes y emisiones de CO₂.

Sin embargo, al introducir el criterio social de seguridad, que cuantifica la fiabilidad estructural y la seguridad para los usuarios y se deriva del nuevo marco de cálculo, la alternativa A1 fue penalizada drásticamente. La ganadora fue la alternativa A3 (diseñada con el nuevo método), no por ser la mejor en un único aspecto, sino por ofrecer el mejor equilibrio global, destacando en el criterio clave de seguridad. De hecho, A3 consiguió una mejora relativa del 50 % en el rendimiento agregado de sostenibilidad. En la práctica, esto se tradujo en un diseño que, en comparación con la alternativa A2, redujo los costes de construcción en un 12,5 % y, en comparación con la alternativa A1, disminuyó los costes de mantenimiento a largo plazo en casi un 24 %, lo que demuestra que la seguridad y la eficiencia económica pueden ir de la mano.

5. Una mayor precisión en el cálculo no implica un sobrecoste, sino un uso más eficiente del suelo.

Un análisis más riguroso de un problema no tiene por qué dar soluciones conservadoras y, por tanto, costosas. Este estudio demuestra lo contrario. Al comparar la presión admisible bruta (Q_ba) que el terreno puede soportar sin exceder los asientos permitidos, los resultados fueron reveladores:

Método convencional (2-REF): Q_ba = 0,146 MPa.
Nuevo método propuesto (3-NEW): Q_ba = 0,265 MPa.

Este notable aumento no se debe a una alteración del suelo, sino a que el nuevo método modela con mayor precisión la interacción suelo-estructura, considerando la profundidad de influencia (19 metros en este caso) y los asientos elásticos reales, lo que evita el conservadurismo innecesario de los métodos simplificados. Esta mayor eficiencia se traduce directamente en un diseño más optimizado y competitivo. Esta optimización no solo reduce costes, sino que también minimiza el consumo de hormigón y acero, lo que la convierte en un pilar fundamental de la construcción sostenible.

Conclusión

Hemos visto que el módulo de balasto no es una propiedad intrínseca del suelo, sino una interacción dinámica; que los métodos tradicionales caen en paradojas; que, en algunos casos, pueden comprometer la seguridad donde más importa; y que, al corregir estos errores, el diseño más seguro también se revela como el más sostenible y eficiente. Al abandonar las simplificaciones anticuadas o demasiado conservadoras y adoptar modelos que reflejen la realidad de la interacción suelo-estructura, no solo podremos construir con mayor confianza, sino también de manera más inteligente y responsable con nuestros recursos.

Así pues, nos surge una pregunta final: si los cimientos de nuestros edificios se basan en principios desactualizados, ¿qué otras suposiciones fundamentales de la ingeniería debemos reexaminar para construir un futuro más resiliente?

Referencia:

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hormigón de limpieza en fondos de excavación

Figura 1. Hormigón de limpieza. https://www.paviconj-es.es/noticias/hormigon-de-limpieza/

El hormigón de limpieza (HL) tiene como objetivo evitar la desecación del hormigón estructural durante su vertido, así como una posible contaminación del hormigón durante las primeras horas de su hormigonado. El Anejo 10 del Código Estructural detalla el alcance, los materiales y las especificaciones de este tipo de hormigón. Para esta aplicación, se debe usar el hormigón HL-150/C/TM, es decir, tal y como se indica en la identificación, donde la cantidad mínima de cemento por metro cúbico es de 150 kg, como se especifica en su identificación. Se sugiere que el tamaño máximo del árido sea inferior a 30 mm para mejorar la manejabilidad durante su aplicación. Estos hormigones tienen una baja proporción de cemento, por lo que se aconseja la inclusión de aditivos reductores de agua para minimizar la porosidad en su estado endurecido.

Lo habitual en obra es extender una capa de hormigón de regularización sobre la superficie del fondo de la excavación. Según el Código Estructural, los hormigones de nivelación o de limpieza de excavaciones no se consideran de naturaleza estructural y, por tanto, no están sujetos a los requisitos de resistencia mínima establecidos para otros tipos de hormigón, ya sea en masa, armado o pretensado. Sin embargo, cuando las piezas estructurales están en contacto directo con el terreno y no se ha aplicado una capa de limpieza, el recubrimiento mínimo requerido es de 70 mm, según lo establecido en el Artículo 44.2.1.1.

La finalidad de esta solera es proporcionar una base plana y horizontal para la zapata y, en suelos permeables, evitar que la lechada de hormigón estructural penetre en el terreno, dejando los áridos de la parte inferior sin recubrimiento, lo que daría como resultado un hormigón poroso que facilita la entrada de agua. Se recomienda un espesor mínimo de 10 cm para la solera de hormigón pobre y su superficie debe nivelarse de manera que el canto del cimiento se ajuste adecuadamente en cada punto, con una discrepancia de menos de 20 mm respecto al valor teórico indicado en los planos.

Figura 2. Hormigón de limpieza. https://www.lesterrassesresidencial.es/proceso/hormigon-de-limpieza/

Dado su espesor reducido y su función como hormigón de sacrificio, es necesario aplicar un proceso de curado para minimizar la desecación que pueda sufrir al entrar en contacto directo con el terreno. La altura máxima del hormigón de limpieza será la misma que la prevista en el proyecto para la base de las zapatas o de las vigas riostras.

En resumen, el hormigón de limpieza ofrece varias ventajas:

Previene que el hormigón estructural que se vierte posteriormente para el arriostrado entre en contacto con el suelo.
Aunque no tiene una función estructural en la obra, mejora la calidad y la durabilidad del hormigón.
Contribuye a conformar el volumen geométrico requerido para un propósito específico.
Se puede elaborar in situ, lo que elimina la necesidad de fabricarlo en planta.
Proporciona un nivelado excelente, lo que facilita las tareas posteriores de levantamiento de muros de carga u otros elementos de construcción.
Evita la contaminación de las armaduras y protege las armaduras.
Previene la deshidratación del hormigón estructural durante el vertido.

A continuación, les dejo el Anejo 10 del Código Estructural, donde se definen el alcance y las especificaciones que deben cumplir los hormigones de limpieza.

Pincha aquí para descargar

Aquí tenéis varios vídeos al respecto. Espero que os sean de interés.

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

MONTERO, E. (2006). Puesta en obra del hormigón. Exigencias básicas. Consejo General de la Arquitectura Técnica de España, Madrid, 750 pp.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Zapatas de medianería y de esquina

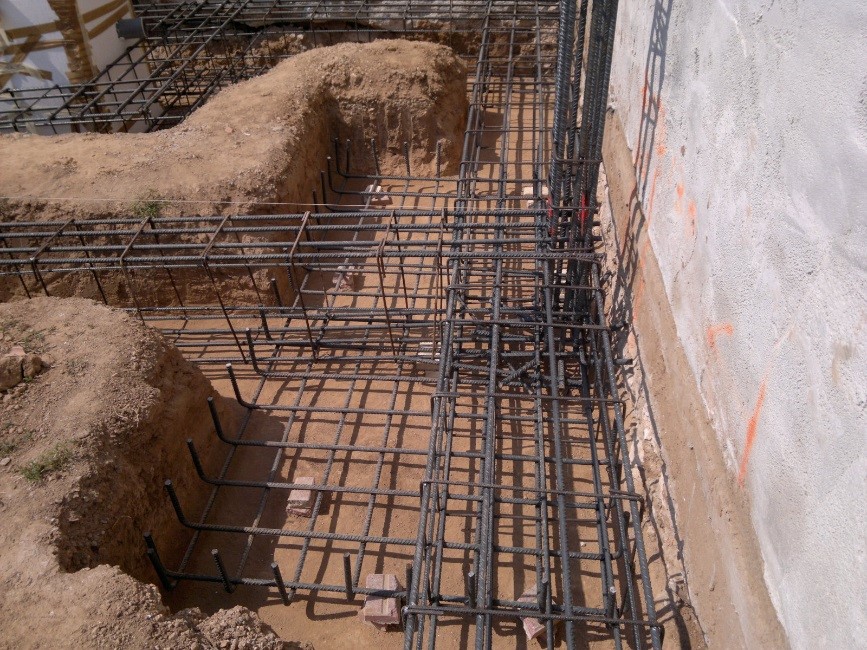

Figura 1. Zapata de medianería. Imagen de J. Martinez (http://www.soloarquitectura.com/foros)

Las zapatas aisladas pueden ser centradas, medianeras o de esquina, según la columna se encuentre en el centro del cimiento, en el borde o en la esquina. De las zapatas centradas ya se habló en un artículo anterior. Ahora vamos a dar unas pinceladas a los otros dos tipos de zapatas.

La zapata de medianería transmite la carga de soportes excéntricos situados en una de las caras de la zapata (Figura 1). A veces se llama zapata perimetral o zapata excéntrica. Un caso especial, cuando se dan dos medianeras, es la zapata de esquina, tal y como se ilustra en la Figura 2, tiene situada la columna en una de las esquinas. Ambos casos son habituales cuando se disponen soportes junto a las lindes de propiedad del terreno sobre las que se va a construir la estructura.

La excentricidad de la carga sobre una zapata de medianería provoca un momento de vuelco que tiende a levantarla (Figura 3). Para evitarlo, tal y como muestra la Figura 4, se puede atar la cimentación al forjado o viga superior (a,b), mediante un tirante (c,d) o mediante una viga centradora (e). La viga centradora une zapatas de medianería o de esquina redistribuyendo las cargas y presiones sobre el terreno. A esta viga también se le suele llamar viga de equilibrio. Recomiendo el libro del profesor Calavera (2015) para profundizar en los cálculos de este tipo de estructuras de cimentación.

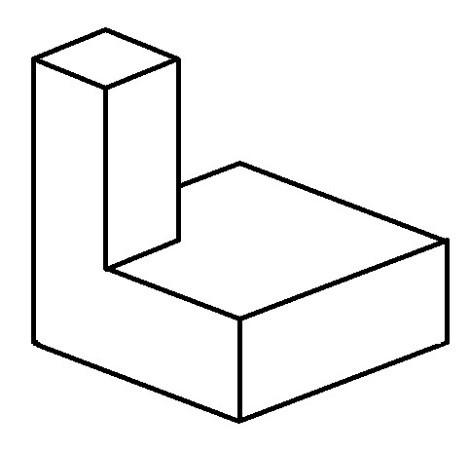

Figura 3. La carga del pilar provoca un momento de vuelco

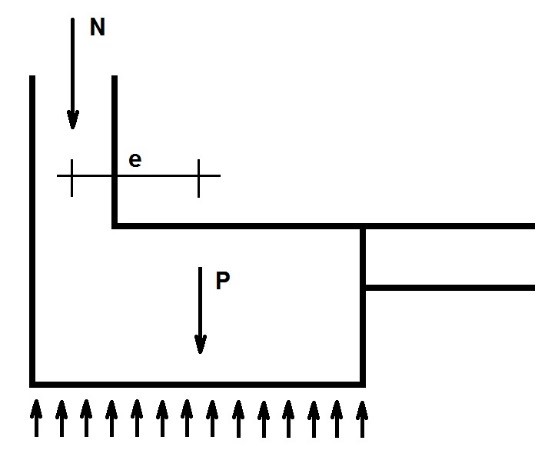

Figura 4. Problema de la excentricidad de la carga. Esquema basado en Calavera (2015)

Os dejo un par de vídeos de Marcelo Pardo donde se puede ver, en primer lugar, el proceso constructivo de una zapata perimetral con viga de equilibrio. Aprovecho para recomendar su blog: https://marcelopardo.com/

En este segundo vídeo, se explica la teoría de vigas de equilibrio para zapatas excéntricas de hormigón armado.

Referencias:

CALAVERA, J. (2015). Cálculo de estructuras de cimentación. 5ª edición. Intemac Ediciones, S.L. Madrid, 563 pp.

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Zapata arriostrada o atada

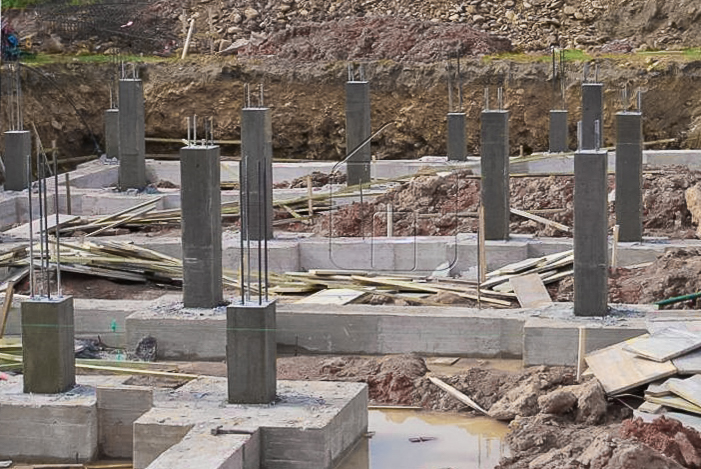

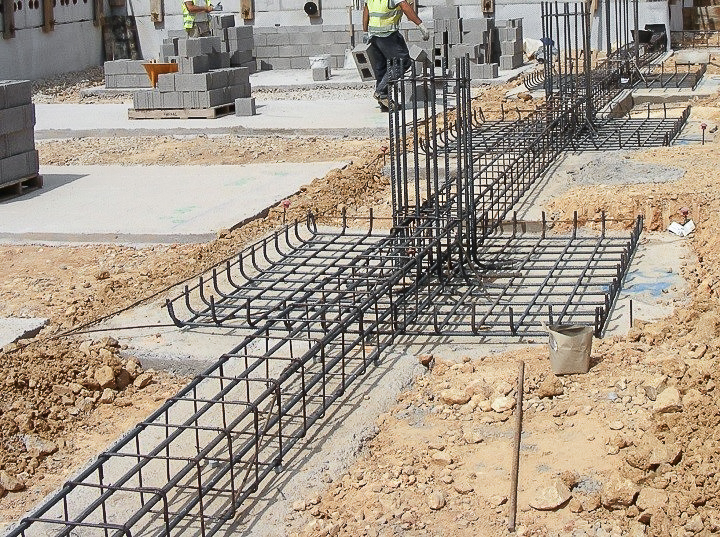

Figura 1. Detalle de zapatas arriostradas. Fuente: www.construccioneslabassa.com

Las riostras son vigas de hormigón armado encargadas de enlazar las zapatas. Su misión es evitar los corrimientos relativos entre las zapatas y absorber cargas horizontales, especialmente el sismo (Figura 1).

En la Figura 2 se muestra un ejemplo típico de armado con zapatas arriostradas. En la Figura 3 se observa cómo el hormigón de limpieza debe disponerse también en las vigas riostras. Se debe realizar un atado perimetral, y en función de la aceleración sísmica, este atado será unidireccional (0,06 g < a_c < 0,16 g) o bidireccional (a_c ≥ 0,16 g). En la Figura 4 se comprueba la diferencia en la densidad de vigas de atado en función de la sismicidad.

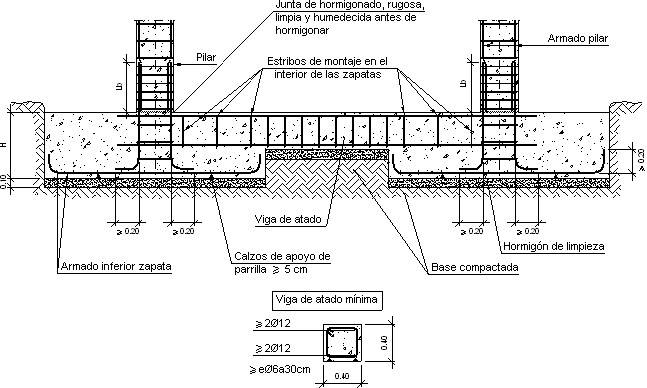

Figura 2. Armado típico de un par de zapatas arriostradas. Imagen cortesía de CYPE, Biblioteca de detalles constructivos, Regalado et al., (2004).

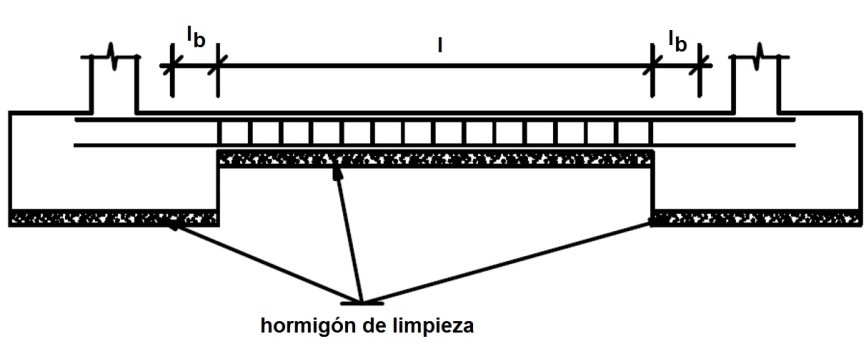

Figura 3. Hormigón de limpieza bajo zapatas arriostradas

Figura 4. Disposición de vigas de atado entre zapatas según la sismicidad

Figura 5. Detalle de armado de zapatas arriostradas. Imagen: E. Valiente

También se pueden atar zapatas a distinto nivel, tal y como vemos en la Figura 6.

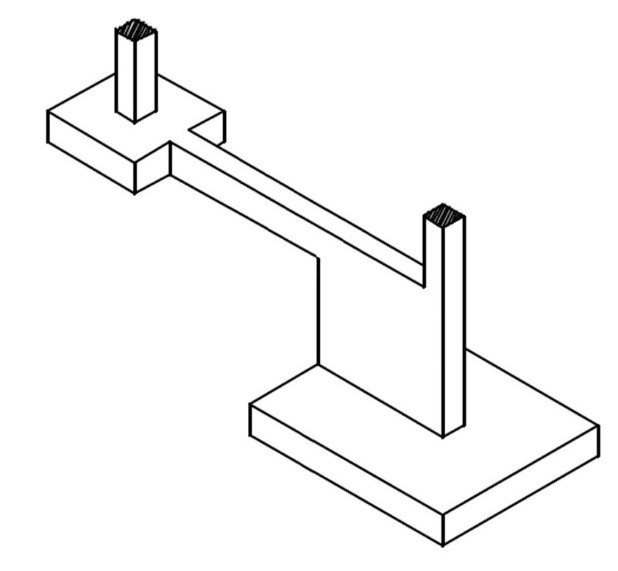

Figura 6. Zapatas aisladas con desnivel de cotas de asiento

Os dejo un vídeo donde, de forma virtual, se ve la ejecución de una cimentación directa por zapatas arriostradas.

Referencias:

Cursos:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Curso de fabricación y puesta en obra del hormigón.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Procedimientos de construcción de cimentaciones y estructuras de contención. Segunda edición ampliada

Os presento la segunda edición ampliada del libro que he publicado sobre procedimientos de construcción de cimentaciones y estructuras de contención. El libro trata de los aspectos relacionados con los procedimientos constructivos, maquinaria y equipos auxiliares empleados en la construcción de cimentaciones superficiales, cimentaciones profundas, pilotes, cajones, estructuras de contención de tierras, muros, pantallas de hormigón, anclajes, entibaciones y tablestacas. Pero se ha ampliado esta edición con tres capítulos nuevos dedicados a los procedimientos de contención y control de las aguas subterráneas. Además, de incluir la bibliografía para ampliar conocimientos, se incluyen cuestiones de autoevaluación con respuestas y un tesauro para el aprendizaje de los conceptos más importantes de estos temas. Este texto tiene como objetivo apoyar los contenidos lectivos de los programas de los estudios de grado relacionados con la ingeniería civil, la edificación y las obras públicas.

Este libro lo podéis conseguir en la propia Universitat Politècnica de València o bien directamente por internet en esta dirección: https://www.lalibreria.upv.es/portalEd/UpvGEStore/products/p_328-9-2

El libro tiene 480 páginas, 439 figuras y fotografías, así como 430 cuestiones de autoevaluación resueltas. Los contenidos de esta publicación han sido evaluados mediante el sistema doble ciego, siguiendo el procedimiento que se recoge en: http://www.upv.es/entidades/AEUPV/info/891747normalc.html

Sobre el autor: Víctor Yepes Piqueras. Doctor Ingeniero de Caminos, Canales y Puertos. Catedrático de Universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Es director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE®), investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.

Referencia:

A continuación os paso las primeras páginas del libro, con el índice, para hacerse una idea del contenido desarrollado.

https://gdocu.upv.es/alfresco/service/api/node/content/workspace/SpacesStore/31b0d684-f0a7-4ee7-b8f4-73694e138d5e/TOC_0328_09_02.pdf?guest=true

Pincha aquí para descargar

Curso en línea de «Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación»

La Universitat Politècnica de València, en colaboración con la empresa Ingeoexpert, ha elaborado un Curso online sobre «Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación». El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 50 horas de dedicación del estudiante. Empieza el 9 de septiembre de 2019 y termina el 21 de octubre de 2019. Hay plazas limitadas.

Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-procedimientos-de-construccion-de-cimentaciones-y-estructuras-de-contencion-en-obra-civil-y-edificacion/?v=04c19fa1e772

Os paso un vídeo explicativo y os doy algo de información tras el vídeo.

Este es un curso básico de construcción, cimentaciones y estructuras de contención en obras civiles y de edificación. Se trata de un curso que no requiere conocimientos previos especiales y está diseñado para que sea útil a un amplio abanico de profesionales con o sin experiencia, estudiantes de cualquier rama de la construcción, ya sea universitaria o de formación profesional. Además, el aprendizaje se ha escalonado de modo que el estudiante puede profundizar en aquellos aspectos que más les sea de interés mediante documentación complementaria y enlaces de internet a vídeos, catálogos, etc.

En este curso aprenderás las distintas tipologías y aplicabilidad de los cimientos y las estructuras de contención utilizados en obras de ingeniería civil y de edificación. El curso índice especialmente en la comprensión de los procedimientos constructivos y la maquinaria específica necesaria para la ejecución de los distintos tipos de cimentación (zapatas, losas de cimentación, pilotes, micropilotes, cajones, etc.) así como los distintos tipos de estructuras de contención (muros pantalla, pantallas de pilotes y micropilotes, tablestacas, entibaciones, muros, etc.). Es un curso de espectro amplio que incide especialmente en el conocimiento de la maquinaria y procesos constructivos, y por tanto, resulta de especial interés desarrollar el pensamiento crítico del estudiante en relación con la selección de las mejores soluciones constructivas para un problema determinado. El curso trata llenar el hueco que deja la bibliografía habitual donde los aspectos de proyecto, geotecnia, estructuras de hormigón, etc., oscurecen los aspectos puramente constructivos. Además, está diseñado para que el estudiante pueda ampliar por sí mismo la profundidad de los conocimientos adquiridos en función de su experiencia previa o sus objetivos personales o de empresa.

El contenido del curso está organizado en 20 unidades didácticas, que constituyen cada una de ellas una secuencia de aprendizaje completa. La dedicación aproximada para cada unidad se estima en 2-3 horas, en función del interés del estudiante para ampliar los temas con el material adicional. Además, al finalizar cada unidad didáctica, el estudiante afronta una batería de preguntas cuyo objetivo fundamental es afianzar los conceptos básicos y provocar la duda o el interés por aspectos determinados del tema abordado. Al final se han diseñado cuatro unidades didácticas adicionales cuyo objetivo fundamental consiste en afianzar los conocimientos adquiridos a través del desarrollo de casos prácticos, donde lo importante es desarrollar el espíritu crítico y la argumentación a la hora de decidir la conveniencia de un procedimiento constructivo. Por último, al finalizar el curso se realiza una batería de preguntas tipo test cuyo objetivo es conocer el aprovechamiento del curso, además de servir como herramienta de aprendizaje.

El curso está programado para una dedicación de 50 horas de dedicación por parte del estudiante. Se pretende un ritmo moderado, con una dedicación semanal de 6 a 10 horas, dependiendo de la profundidad de aprendizaje requerida por el estudiante, con una duración total de 6 semanas de aprendizaje.

Objetivos

Al finalizar el curso, los objetivos de aprendizaje básicos son los siguientes:

Comprender la utilidad y las limitaciones de las cimentaciones y estructuras de contenciónempleadas en la construcción de obras civiles y de edificación
Evaluar y seleccionar el mejor tipo de cimentación y estructura de contención necesario para una construcción en unas condiciones determinadas, considerando la economía, la seguridad y los aspectos medioambientales

Programa

– Unidad 1. Concepto y clasificación de cimentaciones
– Unidad 2. Cimentaciones superficiales. Parte 1
– Unidad 3. Cimentaciones superficiales. Parte 2
– Unidad 4. Cimentaciones por pozos y cajones
– Unidad 5. Conceptos fundamentales y clasificación de pilotes
– Unidad 6. Pilotes de desplazamiento prefabricados
– Unidad 7. Pilotes de desplazamiento hormigonados “in situ”
– Unidad 8. Pilotes perforados hormigonados “in situ”. Parte 1
– Unidad 9. Pilotes perforados hormigonados “in situ”. Parte 2
– Unidad 10. Equipos para la perforación de pilotes
– Unidad 11. Estructuras de contención de tierras. Muros
– Unidad 12. Pantallas de hormigón
– Unidad 13. Estabilidad de las excavaciones. Entibaciones.
– Unidad 14. Tablestacas y anclajes
– Unidad 15. Hinca de pilotes y tablestacas
– Unidad 16. Descabezado de pilotes y muros pantalla
– Unidad 17. Caso práctico 1
– Unidad 18. Caso práctico 2
– Unidad 19. Caso práctico 3 d
– Unidad 20. Cuestionario final del curso

Profesorado

Víctor Yepes Piqueras

Ingeniero de Caminos, Canales y Puertos (1982-1988). Número 1 de promoción (Sobresaliente Matrícula de Honor). Especialista Universitario en Gestión y Control de la Calidad (2000). Doctor Ingeniero de Caminos, Canales y Puertos, Sobresaliente “cum laude”. Catedrático de Universidad en el área de ingeniería de la construcción en la Universitat Politècnica de València y profesor, entre otras, de las asignaturas de Procedimientos de Construcción en los grados de ingeniería civil y de obras públicas. Su experiencia profesional se ha desarrollado fundamentalmente en Dragados y Construcciones S.A. (1989-1992) como jefe de obra y en la Generalitat Valenciana como Director de Área de Infraestructuras e I+D+i (1992-2008). Ha sido Director Académico del Máster Universitario en Ingeniería del Hormigón (2008-2017), obteniendo durante su dirección la acreditación EUR-ACE para el título. Profesor Visitante en la Pontificia Universidad Católica de Chile. Investigador Principal en 5 proyectos de investigación competitivos. Ha publicado más de un centenar de artículos en revistas indexadas en el JCR. Autor de 8 libros, 22 apuntes docentes y más de 250 comunicaciones a congresos. Ha dirigido 14 tesis doctorales, con 4 más en marcha. Sus líneas de investigación actuales son las siguientes: (1) optimización sostenible multiobjetivo y análisis del ciclo de vida de estructuras de hormigón, (2) toma de decisiones y evaluación multicriterio de la sostenibilidad social de las infraestructuras y (3) innovación y competitividad de empresas constructoras en sus procesos. Tiene experiencia contrastada en cursos a distancia, destacando el curso MOOC denominado “Introducción a los encofrados y las cimbras en obra civil y edificación”, curso que ya ha tenido cuatro ediciones con más de 17000 estudiantes inscritos.

Referencia:

Pilotes de madera

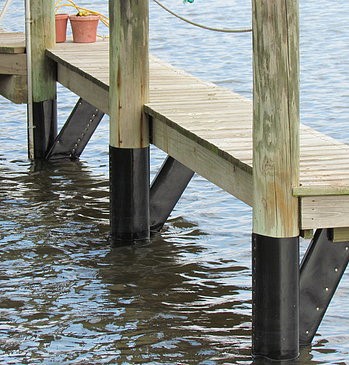

Figura 1. Protección de pilotes en contacto con agua marina. Fuente: http://www.dsimarineconstruction.com/piling-repair/

Los pilotes de madera son pilotes de desplazamiento. Este tipo de cimentación profunda empezó a utilizarse en la antigüedad. Hoy día son útiles en países con abundancia en este material, con la ventaja de ser baratos, ligeros y de fácil manejo. En España, si bien se utilizaron hasta los años 60, su uso actual es muy limitado, empleando troncos de entre 20 y 30 cm de diámetro de encina o eucalipto, si bien los de pino, abeto y roble mejoran la durabilidad por contener mucha resina.

Los pilotes de madera son útiles en cimentaciones provisionales de pequeñas estructuras, como base de terraplenes o para mejorar grandes extensiones de terreno. Trabajan mejor por fricción que por punta. Se usan maderas densas, que absorben flexiones y admiten ligeras desviaciones durante la hinca. Sin embargo, son elementos de pequeña capacidad portante, entre 150 y 250 kN, no debiéndose usar para cargas mayores. Además, para atravesar estratos duros es precisa una perforación previa.

Tampoco admiten variaciones de humedad salvo que se traten para evitar la pudrición y los ataques biológicos (ver Figura 1). Para proteger la madera se usaba el “creosotado”, un derivado del fraccionamiento de los alquitranes de la hulla con cualidades biocidas; sin embargo hoy está prohibido en la Unión Europea por su potencial cancerígeno. Los pilotes duran más tiempo si están permanentemente sumergidos, de 25 a 50 años en ambiente marino. Si se encuentran por encima del nivel freático y enterrados, pueden durar hasta 100 años.

Los pilotes de madera se hincan con equipos de percusión ligeros. Para evitar el astillamiento por la maza, la cabeza del pilote se refuerza con un zuncho o anillo metálico ajustado en caliente y a presión para que al enfriarse aprisione la madera por contracción. También la punta se disgrega con los golpes, por lo que se protege con una pieza metálica, “azuche”, bien centrada para evitar desviaciones durante la hinca (ver Figura 2). El azuchamiento debe realizarse con cuidado, de modo que la punta del azuche quede alineada con el eje, de forma que evite desviaciones en la hinca. Además se pueden unir tramos de pilotes con manguitos tubulares metálicos, pues sus longitudes máximas habituales son entre 10 y 20 m.

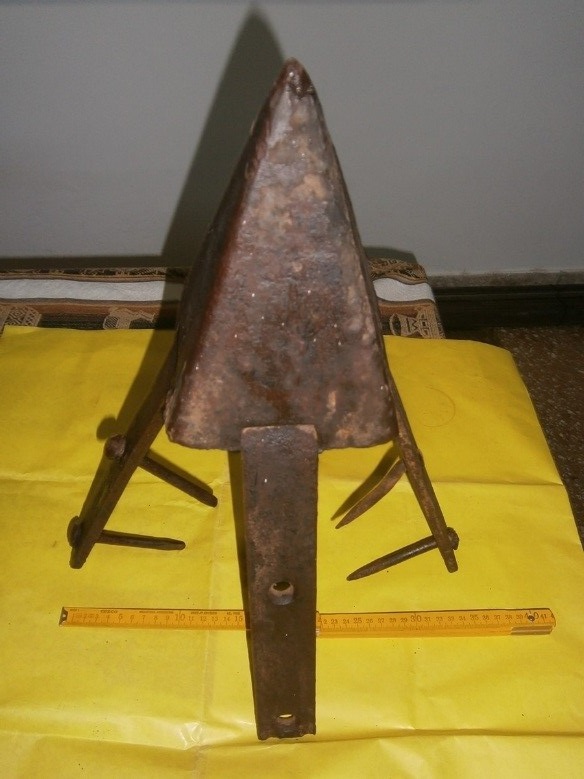

Figura 2. Protección metálica de punta de pilote de madera. Fuente: http://listado.mercadolibre.com.ar/antiguedades/pilotes-y-armaduras-de-hierro

Os dejo un vídeo de la empresa Maquinarias JACANO donde se puede ver la hinca de maderos de eucalipto con una vibro.

A continuación os dejo un vídeo donde se observa cómo se coloca este tipo de pilote en zonas con muy pocos medios auxiliares.

Para aquellos que queráis mayor información sobre los pilotes de madera, os dejo información de AITIM (Asociación de Investigación Técnica de las Industrias de la Madera).

Pincha aquí para descargar

Referencia:

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Losas de cimentación

Figura 1. Tipos de losa de cimentación, según CTE DB SE-C. Fuente: http://noticias.juridicas.com/base_datos/Admin/rd314-2006.nor7.html

Las losas o placas de cimentación se caracterizan por tener una dimensión en planta mucho mayor que el canto. Se utilizan cuando la superficie de las zapatas supera el 50 % de la superficie de la planta. Se aconsejan en sótanos estancos cuya cota inferior se sitúe por debajo del nivel freático, así como para reducir los asientos diferenciales. También son útiles cuando la capacidad portante del terreno es escasa y en construcciones donde la superficie es pequeña en relación con el volumen, como rascacielos, depósitos o silos. En la Figura 1 se muestran distintos tipos de losas de cimentación. En la Figura 2 se muestra cómo se integra la losa de cimentación con el soporte de la grúa que va a trabajar en la construcción del edificio.

Figura 2. Detalle del armado de una losa de cimentación. Imagen: E. Valiente

Como se puede observar en la Figura 3, es necesario utilizar varias bombas de hormigón cuando se quiere hormigonar una losa de grandes dimensiones. A este respecto, es fundamental prever una logística adecuada y equipos de reposición para garantizar el vertido continuo y minimizar el número de juntas de trabajo.

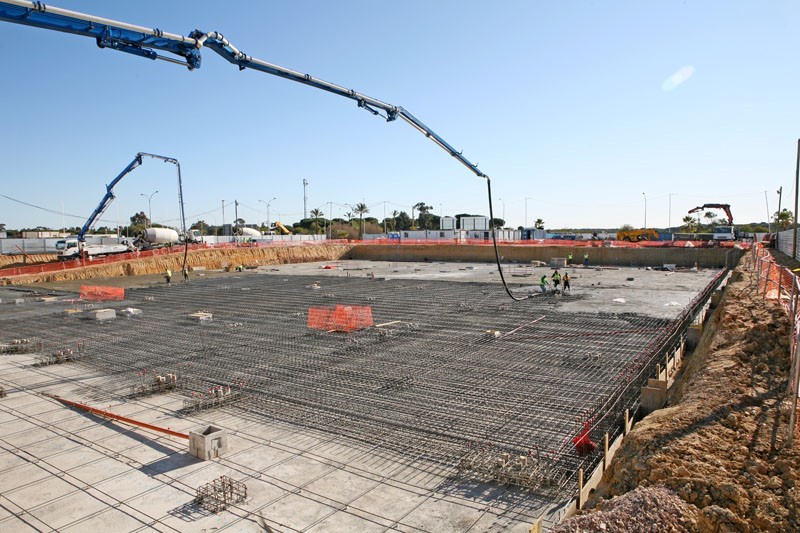

Figura 3. Hormigonado de una losa de cimentación. Fuente: edificio7000.obrasonline.com

Un caso interesante es la losa de cimentación postesada. La rigidez de este tipo de losas permite una construcción rápida y segura, por lo que se recomienda su uso en superficies planas sin suelo expansivo. Entre sus ventajas destacan la rapidez en la ejecución de los cimientos, el menor volumen de excavación, una mayor capacidad de carga y una mayor durabilidad que la losa sólida convencional. Los cables postensados colocados en ambas direcciones de la losa crean una cimentación extremadamente rígida y la habilitan para resistir las fuerzas de flexión.

Os paso a continuación un vídeo del blog de Enrique Alario donde se describe en detalle y se comenta un hormigonado masivo de una losa de cimentación.

Pincha aquí para descargar

Referencia:

Curso:

Curso de Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Decálogo en la rehabilitación y refuerzo de cimentaciones

Por su interés, os recomiendo el decálogo que Juan José Rosas, ingeniero de caminos consultor en geotecnia aplicada, nos ofrece en relación con la rehabilitación y refuerzo de cimentaciones. Este decálogo lo hizo público en un curso sobre reparación y refuerzo de cimentaciones en rehabilitación de edificios, del cual os dejo el vídeo.

DECÁLOGO:

Antes de actuar, se ha de estabilizar.
No confundas la enfermedad con los síntomas.
Un minuto o un euro en fase de diagnóstico (establecer el o los escenarios que explican los hechos así como los riesgos e incertidumbres soportadas) son horas y cientos de euros en fase de proyecto (determinación de protocolos de actuación y dimensionado de elementos) así como días y miles de euros en fase de construcción.
Enfoca tus prospecciones a descartar escenarios no a buscarlos. Contempla como posibles todos los escenarios que no hayas descartado.
Establece protocolos de actuación que analicen y gestionen los riesgos en todas las fases constructivas siendo éstos suficientemente flexibles para adaptarse a cambios de escenarios.
Si no has acertado en el diagnóstico, al menos, que tu actuación no empeore la situación (anclaje pasivo y activo).
Lo que ha funcionado suele tener tendencia a seguir funcionando, por ende, lo que no ha funcionado difícilmente pasará a funcionar.
La conexión de los elementos nuevos y los antiguos es el punto más crítico de la actuación, trátalo como tal.
Todo lo que puedas medir, mídelo. De las pocas cosas que puedes fiarte es de los datos de pruebas de carga y de la auscultación, luego ausculta.
A veces únicamente puedes optar por soluciones paliativas.

Referencias:

ROSAS, J.J. GEOJUANJO: Una visión pragmática y personal de la geotecnia aplicada. http://geojuanjo.blogspot.com.es/
