Encofrados de madera

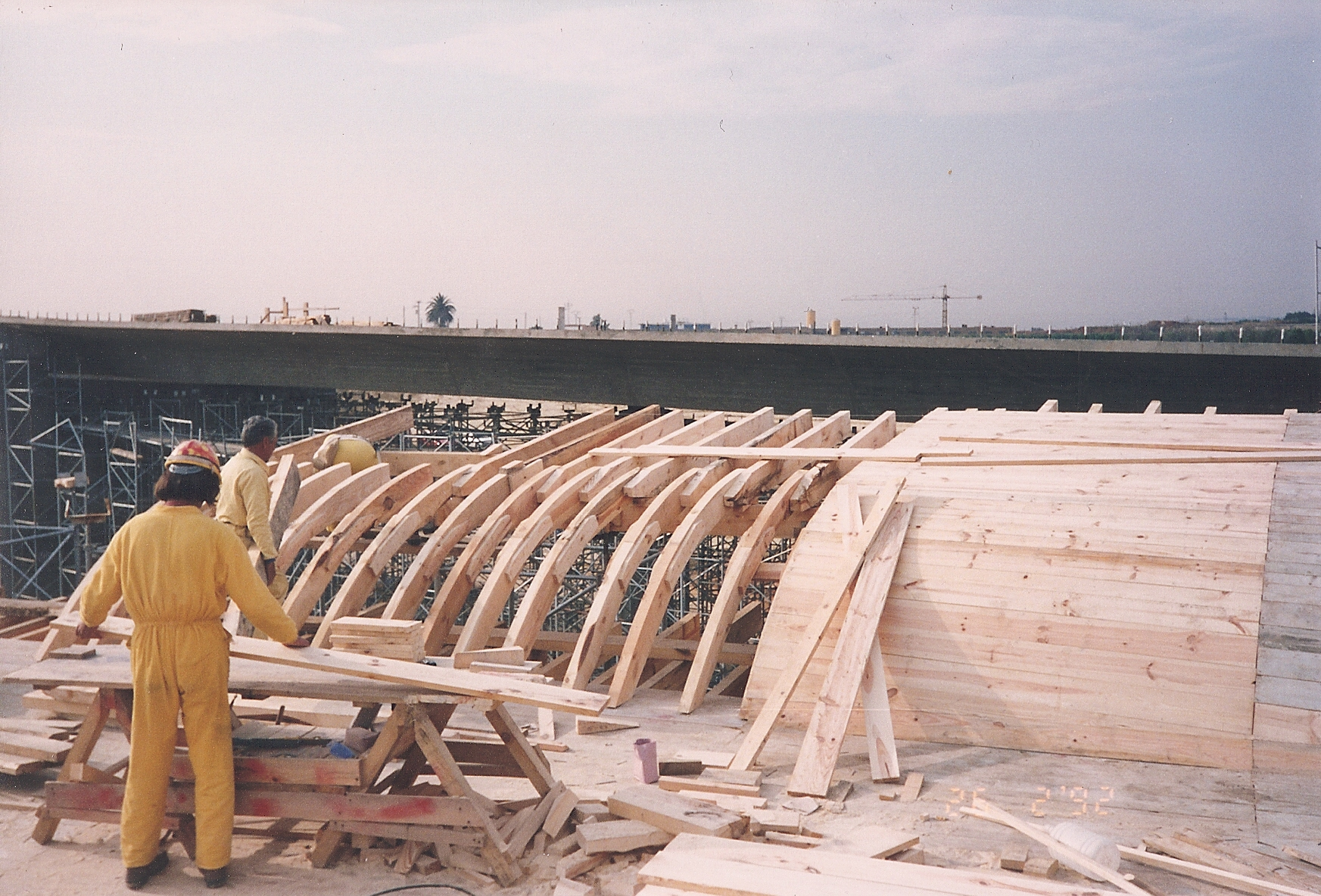

Figura 1. Detalle construcción de tablero de puente con encofrado de madera. Imagen: V. Yepes

La madera es el material más antiguo para la construcción de encofrados. En líneas generales, este material sigue siendo predominante en la construcción de encofrados, destacando tanto la madera aserrada como los tableros contrachapados. Los componentes de un encofrado de madera se cortan a medida en obra. No obstante, en los últimos años, ha aumentado significativamente la utilización de elementos metálicos, plásticos y otros materiales en esta área.

La madera constituye uno de los principales materiales que dará forma al hormigón, gracias a su notable flexibilidad. No obstante, es importante que la madera sea adecuada. Debe ser resistente a las cargas para evitar roturas, rígida para no deformarse frente a la presión del hormigón, estanca para asegurar que el hormigón permanezca dentro del molde, y no adherente para facilitar la extracción del molde una vez concluido el encofrado. La madera para encofrados será preferiblemente de especies resinosas y de fibra recta. La madera aserrada se ajustará, como mínimo, a la clase I/80, según la Norma UNE 56 525. Dependiendo de la calidad requerida para la superficie del hormigón, las tablas destinadas al forro o tablero del encofrado pueden ser machihembradas o escuadradas con aristas vivas y llenas, cepilladas y en bruto. Únicamente se emplearán tablas cuya naturaleza, calidad, tratamiento o revestimiento aseguren la ausencia de alabeos o hinchamientos que puedan provocar filtraciones de material fino en el hormigón fresco o generar imperfecciones en los paramentos. Además, las tablas destinadas a forros o tableros de encofrados estarán exentas de sustancias perjudiciales para el hormigón en sus estados fresco y endurecido, así como de elementos que puedan manchar o alterar el color de los paramentos. Con frecuencia se utilizan tablillas de 2 cm de grosor y planchas (cepilladas o no) de 2,7 a 4 cm de espesor.

Los tipos de madera más comúnmente empleados en la actualidad para encofrar son los siguientes:

  • Madera aserrada: Se trata de maderas generalmente de baja calidad y no aptas para carpintería, sin embargo, su elevada resistencia las convierte en una opción aprovechable en el encofrado. Aunque su acabado visual puede no ser el más estético debido a su propensión a degradarse fácilmente en la parte que entra en contacto con el hormigón, estas maderas se presentan en tres formatos diferentes, dependiendo de sus dimensiones, que las hacen adaptables a diferentes situaciones de construcción: tabla, tablón y tabloncillo.
  • Madera en rollo: Está conformado por piezas o troncos de diámetro reducido, sin cortezas ni ramas, actualmente ha caído en desuso como material de encofrado.
  • Tableros de madera: son el sistema más eficiente y ampliamente utilizado en la actualidad para encofrar. Destacan por cumplir de manera óptima con los requisitos para lograr acabados superiores en el encofrado gracias a su textura menos rugosa. Además, son ligeros y altamente resistentes. Los dos tipos principales de tableros de madera utilizados son los contrachapados, obtenidos a partir de maderas como abedul, eucalipto, chopo, pino o abeto, y los tableros tricapa, conformados por tres capas encoladas entre sí, con las fibras de las maderas en las capas exteriores dispuestas longitudinalmente y en dirección transversal en la capa interior, todas provenientes de coníferas.

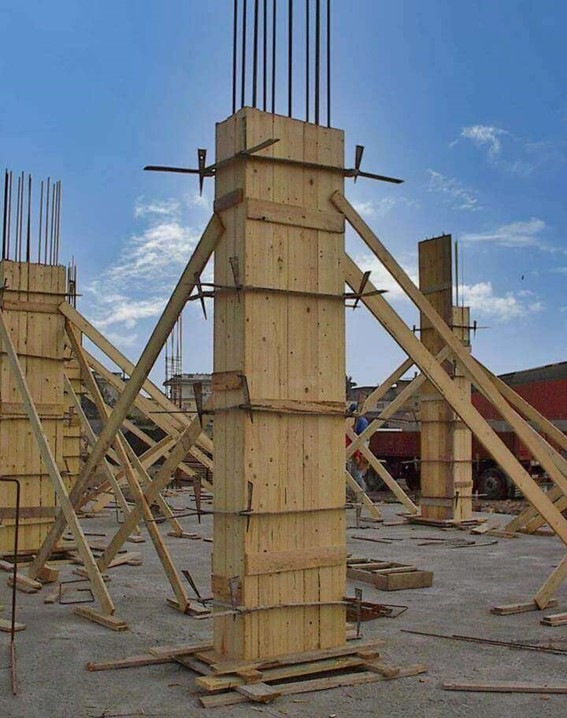

Figura 2. Encofrado de madera para pilares. Fuente: https://www.alsina.com/es-es/4-conceptos-fundamentales-a-la-hora-de-encofrar-columnas-o-pilares

El artículo 286 del PG-3/75 establece que la madera destinada para entibaciones, apeos, cimbras, andamios, y demás medios auxiliares, así como para la carpintería de armar, debe provenir de troncos sanos que hayan sido apeados en la estación adecuada. Además, debe haber sido desecada al aire, resguardada del sol y la lluvia, durante un período no inferior a dos días. Es esencial que la madera no muestre signos de putrefacción, atronaduras, carcomas o ataques de hongos, y esté exenta de grietas, lupias, verrugas, manchas u otros defectos que puedan comprometer su solidez y resistencia. Se requiere especialmente que contenga el menor número posible de nudos, los cuales, en todo caso, deberán tener un espesor inferior a la séptima parte (1/7) de la menor dimensión de la pieza. Además, la madera debe presentar fibras rectas y no reviradas ni entrelazadas, manteniéndose paralelas a la mayor dimensión de la pieza. Debe exhibir anillos anuales con aproximada regularidad, sin excentricidad de corazón ni entrecorteza, y al ser golpeada, debe producir un sonido claro.

La capacidad de la madera para succionar y absorber agua o desencofrante depende de factores como su densidad y la dirección de las fibras. Por lo tanto, es fundamental asegurar la homogeneidad de todas las tablas y que tengan un número similar de usos. La experiencia revela que las diferencias de tono en la superficie del hormigón, derivadas de las distintas capacidades de succión o absorción de las tablas, desaparecen con el tiempo.

Para evitar cambios de tono, la aplicación del desencofrante debe ser lo más uniforme posible. Sin embargo, en zonas ricas en resinas, como los nudos, se absorberá menos desencofrante, y la concentración mayor en estos puntos puede generar manchas en la superficie del hormigón.

Es importante considerar que las tablas nuevas tienen una mayor capacidad de absorción en comparación con las ya usadas, que, al entrar en contacto con la lechada del hormigón, han experimentado cierta mineralización superficial. Por esta razón, resulta aconsejable impregnar los encofrados nuevos con desencofrante al menos dos veces.

Si se quiere reflejar la huella de la tabla en el hormigón, es recomendable utilizar tablas de sierra sin cepillar. La utilización de berenjenos, ya sean triangulares o trapezoidales, se presenta como una opción efectiva para disimular posibles defectos visibles en las juntas de hormigonado. Asimismo, con el propósito de prevenir deformaciones ocasionadas por el peso o la presión del hormigón, se aconseja emplear tablas con un espesor mínimo de 25 mm.

En líneas generales, al emplear encofrados de madera, es importante asegurar que los encofrados sean rígidos para absorber los esfuerzos generados durante el hormigonado y la puesta en obra. Se debe prestar especial atención al cuidado de las aristas, puntos más susceptibles a daños. Es relevante extremar el control de planos, niveles y alineaciones de tablas y tablero, así como limpiar exhaustivamente los encofrados y saturarlos con agua o aplicar desencofrante justo antes de verter el hormigón.

Es esencial desencofrar con precaución para evitar desconchones, y en caso de encofrados demasiado secos, conviene humedecerlos ligeramente antes de proceder al desencofrado. Antes de la colocación del hormigón, se recomienda humedecer los encofrados para evitar que absorban agua de este. No obstante, el exceso de humedad en las maderas de los encofrados disminuye la resistencia y rigidez de estos elementos. Además, se debe disponer de las tablas y juntas de manera que permitan su libre hinchamiento, sin generar esfuerzos o deformaciones anormales, y sin permitir la salida de la pasta de cemento.

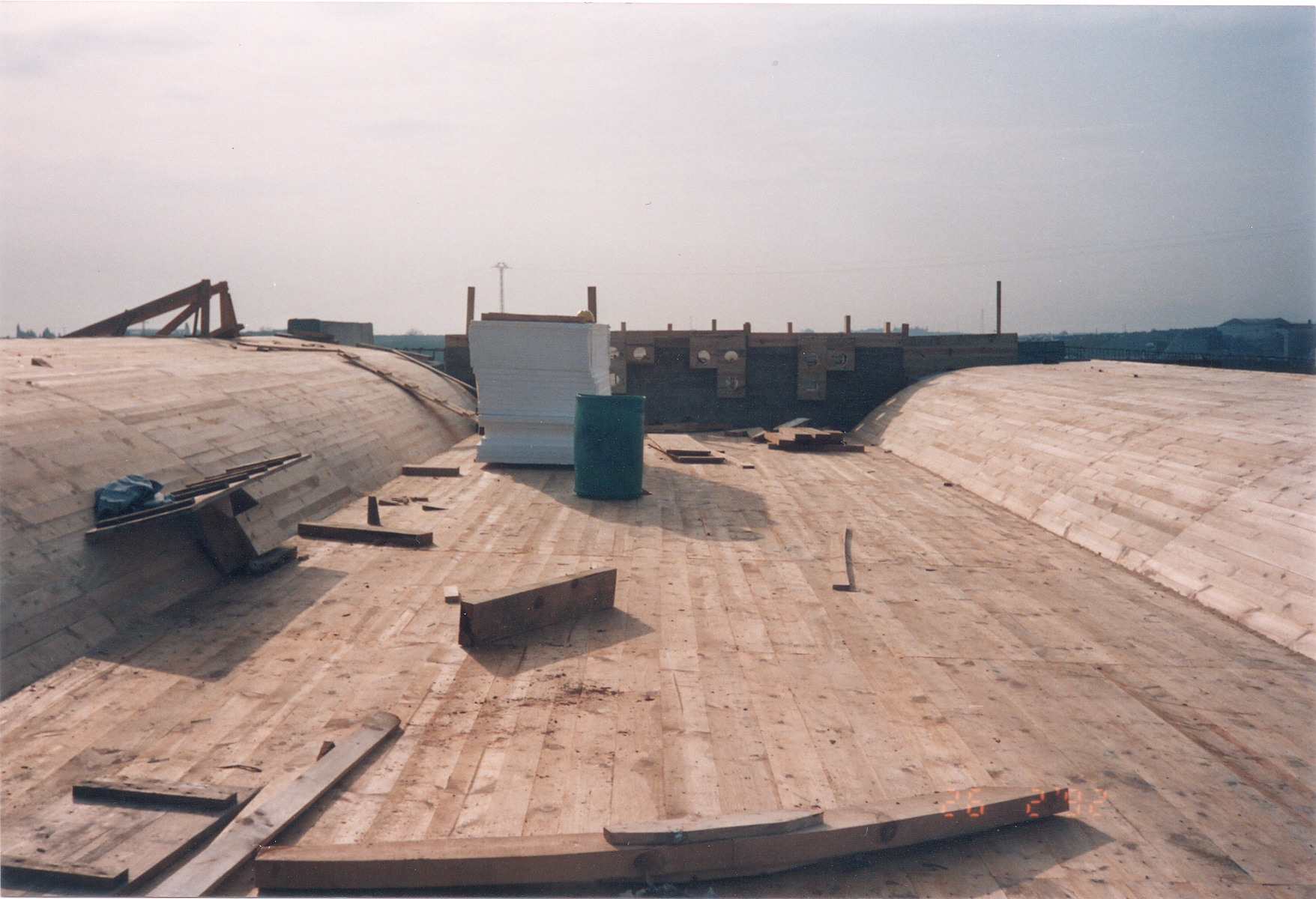

Figura 2. Detalle construcción de tablero de puente con encofrado de madera. Imagen: V. Yepes

El consumo por unidad de superficie de encofrado variará en función de la cantidad de reusos y la estructura necesaria para resistir el empuje durante el hormigonado. En proyectos repetitivos, la madera en buenas condiciones puede reutilizarse de 10 a 15 veces, mientras que en obras no repetitivas, el uso se limita a unas 8 veces, con un promedio de 4 o 5 veces debido a pérdidas en recortes y desencofrado.

En la Tabla 1 se especifican, de forma indicativa, los usos de la madera, su utilidad y los kilogramos de clavos y ataduras según el tipo de encofrado. En la estimación de costos, se aconseja distinguir entre la madera de tabla y largueros y la de puntales, siendo esta última más económica. El costo de la madera debe incrementarse en un rango del 10 al 20 % para cubrir pérdidas, recortes y cuñas.

El equipo de trabajo está compuesto por un oficial de primera (carpintero) y un peón especializado encargados ambos de la fabricación, montaje y desmontaje. Se sugiere un aumento del 15 al 20 % del tiempo empleado por el equipo, que incluye las horas de trabajo del peón ordinario destinadas a la limpieza y almacenamiento de la madera.

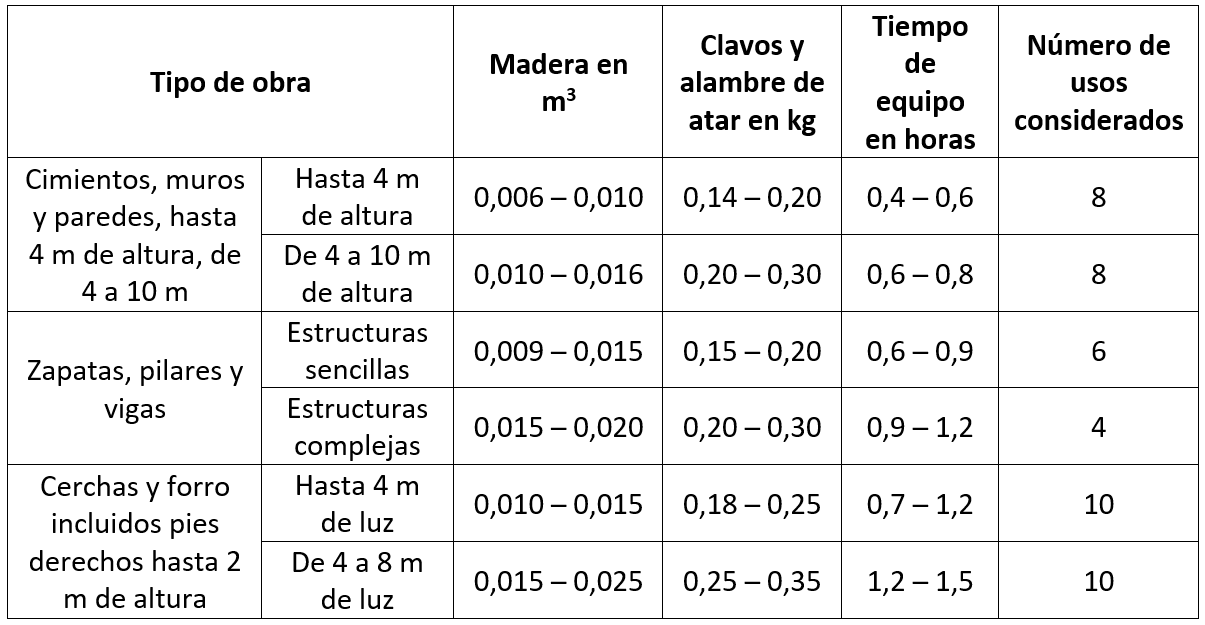

Tabla 1. Rendimientos de la mano de obra en encofrados de madera y consumos de materiales (Bendicho, 1983)

Os dejo un vídeo de Enrique Alario donde se utiliza madera entablillada. Espero que os interese.

Aquí os dejo otro vídeo de encofrado de madera.

Referencias:

BENDICHO, J. P. (1983). Manual de planificación y programación para obras públicas y construcción. Segunda parte: programación y control. Editorial Rueda, Madrid.

PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.

RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El puente Sioux Narrows, un ejemplo de celosía Howe con madera

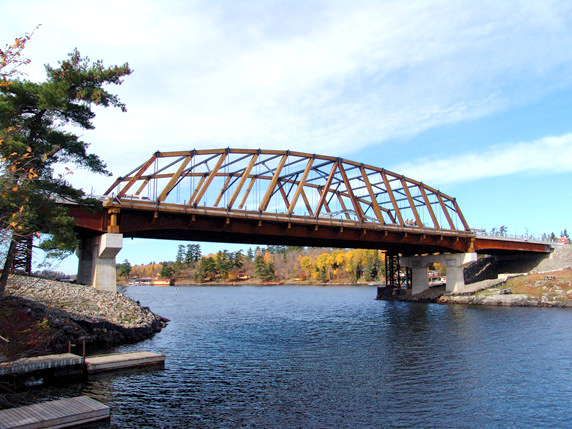

Figura 1. El puente Sioux Narrows, tras su remodelación. https://www.bydewey.com/kaasbio106.html

William Howe (1803-1852) patentó en 1840 la celosía Howe, similar a la Múltiple Kingspost pero sustituyendo los montantes traccionados de madera por tirantes de hierro forjado. En aquella época, el coste del hierro era comparativamente elevado y esto justificaba la disposición de los elementos más cortos (los montantes) en tracción. Esta disposición, al contrario que con la celosía Pratt, donde cuando está sometida a cargas equilibradas, las diagonales interiores están traccionadas y los elementos verticales están comprimidos.

Con esta tipología de viga en celosía se construyó en el año 1936 el puente Sioux Narrows, en Kenora (Ontario). Era un puente de vigas de madera de una longitud de 120 m, pero que con sus 64 m de luz fue durante años el puente de madera de un solo vano más largo de América del Norte. Se ubicó al otro lado de un estrecho en el Lago de los Bosques en la histórica comunidad de Sioux Narrows en el norte de Ontario y es propiedad de la Provincia de Ontario, Ministerio de Transporte. En vista de su antigüedad y singularidad, la Provincia de Ontario incluyó la estructura en su Lista de Puentes del Patrimonio.

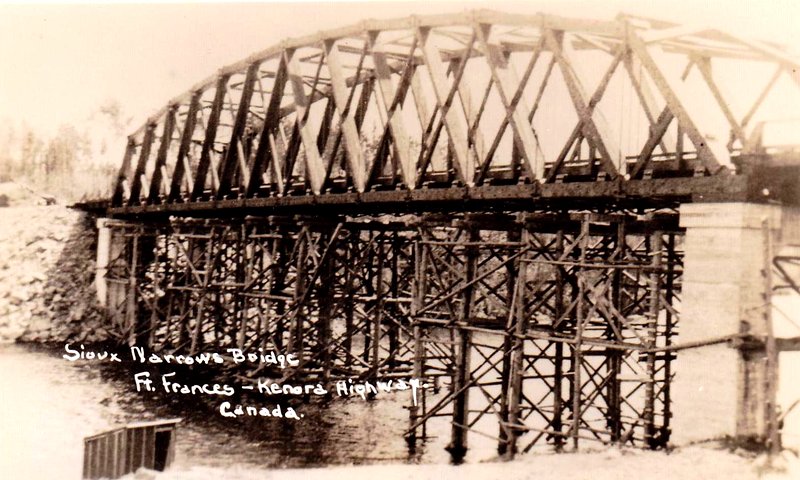

Figura 2. Puente Sioux Narrows durante su construcción, en 1937.  https://en.wikipedia.org/wiki/File:Sioux_Narrows_UC.png

Hay muchos ejemplos de madera bien tratada que ha durado mucho tiempo a la intemperie. Éste ha sido el caso del puente Sioux Narrows. Después de unos 70 años de servicio ininterrumpido, este puente se demolió, no por falta de durabilidad, sino para dar cabida a un puente más ancho. Las celosías del puente se fabricaron con la madera del abeto Douglas, tratado con creosata impregnada a presión. La madera de este puente fueron tan duraderas que los largueros desechados se utilizaron recientemente para investigar en laboratorio la resistencia al corte de los largueros.

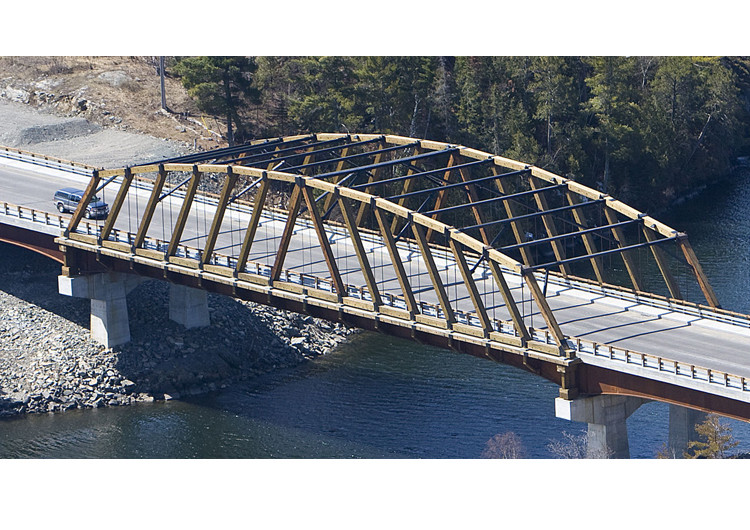

Figura 3. Puente Sioux Narrows. https://capitolsteel.ca/fr/projects/sioux-narrows-bridge/



En 1982, el puente se reconstruyó el puente pretensando las tablas de madera del tablero. En la década de 1990 y principios de la década de 2000, el deterioro de la calidad de la estructura requirió restricciones de carga y de carril en el puente, prohibiendo el paso de vehículos pesados de transporte forzados a desviarse por desvíos alternativos.

En 2002 se descubrió que el puente se encontraba en un estado de colapso progresivo y finalmente se tomó la decisión de reemplazarlo. Se construyó un puente temporal en 2003, y el puente de madera fue desmantelado. Desde el punto de vista de la planificación y la ingeniería, la designación del patrimonio requería que el equipo del proyecto considerara los aspectos patrimoniales y estéticos como un componente integral al examinar las alternativas para abordar las deficiencias estructurales. La solución final fue una en la que se preservaron las características patrimoniales originales del puente, a la vez que se proporcionó un puente nuevo, duradero y altamente funcional. Para preservar el carácter de este puente histórico y de atracción turística, se diseñó un nuevo puente con una celosía de acero ornamental que estaría revestida de madera. Todos los revestimientos de madera fueron precortados, pretaladrados y tratados.

En el siguiente enlace: https://www.georgearmstrong.ca/project-gallery/sioux-narrows-bridge/ podéis ver fotografías del proceso de construcción del puente actual.

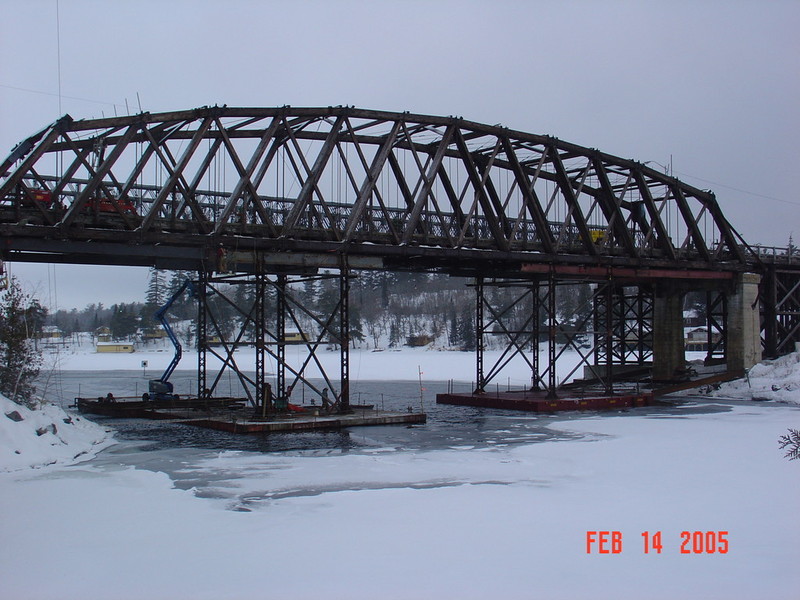

Figura 4. Proceso de construcción del puente actual, 2005. https://www.georgearmstrong.ca/project-gallery/sioux-narrows-bridge/





Montaje de un puente de madera laminada

http://www.mediamadera.com/es/puentes-de-madera

La madera laminada se forma con piezas de madera unidas con adhesivo por sus extremos y caras, de forma que las fibras queden paralelas al eje del elementos. De esta forma, se pueden construir elementos que no se encuentran limitados en cuanto a su sección transversal, longitud o forma. A diferencia de la madera maciza, la madera laminada es un producto homogéneo, lo cual permite ajustar los cálculos de forma más precisa.

Si bien los antecedentes de la madera ensamblada, para dar acabados curvos, la empezó a utilizar el arquitecto francés Philibert Delorme en el Palacio de las Tullerías, en el siglo XVI. Tres siglos después, el coronel Emy, también en Francia, utilizó un sistema que consiste en vigas laminadas unidas con pernos y correas metálicas. Pero fue a principios del siglo XX cuando el suizo Karl Friedrich Otto Hetzer patentó la “madera laminada encolada para uso estructural”.

La construcción actual de puentes de madera es modular, transportándose las piezas a obra para posteriormente instalar la estructura en su ubicación definitiva. Las nuevas tecnologías en el uso de la madera laminada y la aplicación de protectores dan una mayor durabilidad. Es fácil llegar a construir puentes de madera laminada de luces que llegan a 50 m. A continuación os paso un par de vídeos sobre el montaje de puentes de madera. Espero que os gusten.

Colocación del nuevo puente de madera sobre el rio Mandeo – Betanzos (04/11/11)

Montaje de puente de madera en el río Mero, A Coruña. Este modelo de puente corresponde a una tipología de arcos portantes de madera laminada y tablero peatonal suspendido de tirantes metálicos.

Os dejo también un reportaje sobre este material que amplía la información que os he dado anteriormente de forma muy breve.

Descargar (PDF, 2.53MB)

Pilotes de madera

Figura 1. Protección de pilotes en contacto con agua marina. Fuente: http://www.dsimarineconstruction.com/piling-repair/

Los pilotes de madera son pilotes de desplazamiento. Este tipo de cimentación profunda empezó a utilizarse en la antigüedad. Hoy día son útiles en países con abundancia en este material, con la ventaja de ser baratos, ligeros y de fácil manejo. En España, si bien se utilizaron hasta los años 60, su uso actual es muy limitado, empleando troncos de entre 20 y 30 cm de diámetro de encina o eucalipto, si bien los de pino, abeto y roble mejoran la durabilidad por contener mucha resina.

Los pilotes de madera son útiles en cimentaciones provisionales de pequeñas estructuras, como base de terraplenes o para mejorar grandes extensiones de terreno. Trabajan mejor por fricción que por punta. Se usan maderas densas, que absorben flexiones y admiten ligeras desviaciones durante la hinca. Sin embargo, son elementos de pequeña capacidad portante, entre 150 y 250 kN, no debiéndose usar para cargas mayores. Además, para atravesar estratos duros es precisa una perforación previa.

Tampoco admiten variaciones de humedad salvo que se traten para evitar la pudrición y los ataques biológicos (ver Figura 1). Para proteger la madera se usaba el “creosotado”, un derivado del fraccionamiento de los alquitranes de la hulla con cualidades biocidas; sin embargo hoy está prohibido en la Unión Europea por su potencial cancerígeno. Los pilotes duran más tiempo si están permanentemente sumergidos, de 25 a 50 años en ambiente marino. Si se encuentran por encima del nivel freático y enterrados, pueden durar hasta 100 años.

Los pilotes de madera se hincan con equipos de percusión ligeros. Para evitar el astillamiento por la maza, la cabeza del pilote se refuerza con un zuncho o anillo metálico ajustado en caliente y a presión para que al enfriarse aprisione la madera por contracción. También la punta se disgrega con los golpes, por lo que se protege con una pieza metálica, “azuche”, bien centrada para evitar desviaciones durante la hinca (ver Figura 2). El azuchamiento debe realizarse con cuidado, de modo que la punta del azuche quede alineada con el eje, de forma que evite desviaciones en la hinca. Además se pueden unir tramos de pilotes con manguitos tubulares metálicos, pues sus longitudes máximas habituales son entre 10 y 20 m.

Figura 2. Protección metálica de punta de pilote de madera. Fuente: http://listado.mercadolibre.com.ar/antiguedades/pilotes-y-armaduras-de-hierro

Os dejo un vídeo de la empresa Maquinarias JACANO donde se puede ver la hinca de maderos de eucalipto con una vibro.

A continuación os dejo un vídeo donde se observa cómo se coloca este tipo de pilote en zonas con muy pocos medios auxiliares.

Para aquellos que queráis mayor información sobre los pilotes de madera, os dejo información de AITIM (Asociación de Investigación Técnica de las Industrias de la Madera).

Descargar (PDF, 612KB)

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Cuáles son los coeficientes de seguridad de los materiales de un encofrado?

https://pl.m.wikipedia.org/wiki/Plik:Cassaforma_rampante_Destil.jpg

Los encofrados están formados por una composición de distintos materiales que, trabajando de forma conjunta, sirven como molde para el hormigón en estado fresco. En la Norma UNE 180201:2016 “Encofrados. Diseño general, requisitos de comportamiento y verificaciones“, se recogen los requisitos que deben cumplir dichos materiales.

Tanto el fabricante del material, como el fabricante de los elementos constitutivos de los encofrados, deben garantizar, mediante los ensayos correspondientes, las características mecánicas que expresan características resistentes de dichos materiales y del propio encofrado en su conjunto, mediante valores característicos obtenidos con un percentil del 5%.

Esos valores característicos se minoran con coeficientes (γM) de ponderación, para cada uno de los materiales, cuando se realizan los cálculos correspondientes al dimensionado de los elementos constitutivos de los encofrados.

  • En el caso del acero, se debe cumplir con la Norma UNE-EN 1993-1-1: “Proyecto de estructuras de acero. Reglas generales y reglas para edificios” (Eurocódigo 3). Para la comprobación en rotura, estado límite último, γM=1,05, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso del aluminio, se debe cumplir con la Norma UNE-EN 1999-1-1: “Proyecto de estructuras de aluminio. Reglas generales y reglas para edificios” (Eurocódigo 9). Para la comprobación en rotura, estado límite último, γM=1,10, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso de la madera, se debe cumplir con la Norma UNE-EN 1995-1-1: “Proyecto de estructuras de madera. Reglas generales y reglas para edificios” (Eurocódigo 5). La madera debe cumplir con una clase de duración corta y una clase de servicio 3. Para la comprobación en rotura, estado límite último, γM=1,30, sobre el que hay que aplicar el coeficiente  kmod con el valor indicado en dicha norma según el tipo y condiciones de madera utilizada. Para la comprobación de la deformación en servicio, estado límite de servicio, el valor del módulo de elasticidad a emplear es el valor medio Emedio sin ponderar, es decir,  γM=1,00.



En el caso de materiales compuestos, no existen normas disponibles. En este caso, el fabricante debe garantizar las características mecánicas del material compuesto, obtenidas mediante ensayos, mediante valores característicos obtenidos con un percentil del 5%.
