Todo lo que usted quería saber sobre la limpieza de las playas, pero no se atrevió a preguntar

https://www.flickr.com/photos/presidenciard/21355126699/

Nadie duda hoy en día de la importancia económica, social y medioambiental de las playas. Muy relacionada con su gestión, se encuentra su limpieza. En artículos anteriores ya vimos aspectos de la limpieza mecánica de las playas, la relevancia de la limpieza en la pérdida de arenas en playas encajadas, entre otros artículos que podéis encontrar en mi blog.

A continuación os paso un vídeo explicativo al respecto, que forma parte de un curso que he preparado online sobre la gestión de las playas. Este curso es una ampliación respecto a algunos cursos presenciales que he tenido la oportunidad de dirigir, el último, en Oporto (Portugal). Espero que os sea de interés.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Barreras dinámicas en la protección de taludes

Figura 1. Barrera dinámica http://www.geotalud.es/barreras.php

Las barreras dinámicas están formadas por una estructura de geometría variable diseñada para detener bloques de gran tamaño que se desprenden de un talud. Estos sistemas se fundamentan en la absorción de impactos mediante la progresiva disipación de su energía cinética, convirtiéndola en trabajo de frenado. Para ello se dispone una malla de cables de acero montada sobre postes metálicos articulados en su base, a los que van unidos cables de disipación de energía, que son los que efectúan la detención. Las pantallas dinámicas para la retención de rocas en laderas inestables están formadas por una red de intercepción, postes anclados al terreno, cables de conexión y elementos disipadores de energía. Estos elementos, gracias a su capacidad de deformación, permiten que el sistema soporte una gran energía de impacto. Durante el impacto, el sistema asegura que la energía de la caída de las rocas sea disipada, impidiendo movimientos adicionales.

En el mercado existen en la actualidad barreras cuyo rango de capacidad de absorción de energía varía entre 250 kJ y 3.500 kJ, con capacidades aún mayores que pueden llegar a 5.000 kJ, 8.600 kJ y 10.000 kJ, según la norma ETAG27. Para que os hagáis una idea, un bloque de 1 m³, que puede pesar 2,5 t, en caída libre desde 100 m, desarrolla una energía cinética de unos 2500 kJ. El 16 de octubre de 2017 en Walenstadt, St. Gallen/Suiza, una barrera de protección contra la caída de rocas de la empresa suiza Geobrugg logró soportar una energía de impacto de 10.000 kJ. Un nuevo récord mundial.

Figura 2. Barrera tipo Debris Flow, para la detención de flujos de escombros y lodo. http://www.mallatalud.com/obracivil/iberobarrera.php

Os dejo algunos vídeos explicativos de este sistema de protección y estabilización de laderas.

En este vídeo podemos ver una prueba de detención de una masa de 20 toneladas mediante un sistema de la firma Geobrugg.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Recurso didáctico: one-minute paper

Una innovación docente efectiva no tiene por qué ser difícil de aplicar en clase. Estamos hablando del One-minute paper, que en español se podría traducir como “trabajos de un minuto”, aunque todo el mundo conoce el término popularizado en inglés.

Este es un recurso didáctico, probablemente reinventado muchas veces, pero que es extraordinariamente sencillo. Se trata de preguntar al final de la clase a los alumnos dos cosas:

  1. ¿Qué ha sido para tí  lo más importante que has aprendido en esta clase?
  2. ¿Qué es lo que te ha quedado más confuso?

Para contestar se reparten a los alumno unas papeletas, sin demasiado espacio, donde queda reflejada la fecha y, si se estima oportuno, el nombre del alumno. Aunque muchas veces funciona mejor si es anónimo. Otras veces se puede realizar una pequeña actividad grupal para que se puedan comentar las respuestas entre los compañeros antes de entregar la papeleta.

Es una forma sencilla de que el profesor reciba una retroalimentación de la clase anterior y que pueda, al comienzo de la siguiente clase, comentar alguna de las preguntas que quedaron menos claras. Las preguntas suelen referirse sobre todo a opiniones, sentimientos o percepción, más que a verificar un aprendizaje de conocimientos en sentido propio. Además, se puede utilizar la técnica no sólo al final de una clase, sino al final de un trabajo, una evaluación, etc.

Este método tiene muchas ventajas: indica al profesor si los alumnos nos van siguiendo en las explicaciones, nos da una oportunidad para comentar “otras” cosas en clase, mejora el clima en clase, e incluso puede servirnos para “pasar lista” de una forma discreta. A los alumnos les obliga a adoptar una actitud reflexiva, aprenden a aprender en clase, se prolonga la retención de lo explicado, se ejercitan en redactar y puede ser una oportunidad para los más tímidos para exponer sus opiniones.

Una posible forma de evaluar la efectividad de la estrategia sería que, al final del curso, se cumplimentara un pequeño cuestionario con una escala Likert de 5 punos (1: Muy de acuerdo, 2: De acuerdo, 3: A medias, 4: En desacuerdo, 5: Muy en desacuerdo) con las siguientes afirmaciones:

  • El Minute Paper mejora mi comprensión de los temas difíciles
  • El Minute Paper quita un tiempo valioso de clase
  • Me gusta tener el Minute Paper como parte de la enseñanza en esta clase
  • Yo creo que los Minute Papers son muy beneficiosos para la clase
  • Creo que los Minute Paper muestran el interés del profesor por nuestro aprendizaje
  • Deberíamos dejar de hacer los Minute Papers
  • Si los Minute Papers yo creo que haría preguntas en clase con la misma frecuencia
  • No me ayuda de manera especial el ver las respuestas de mis compañeros al Minute Paper
  • Preferiría que las respuestas al Minute Paper se hicieran por correo electrónico

En este vídeo podemos ver una pequeña explicación de la técnica:

Referencias:

Morales Vallejo, Pedro (2011). Escribir para aprender, tareas para hacer en casa. Guatemala: Universidad Rafael  Landívar. Disponible en http://www.upcomillas.es/personal/peter/otrosdocumentos/OneMinutePaper.pdf

La limpieza mecánica de las playas

Figura 1. Ejemplo de máquina de limpieza de playas remolcada mediante tractor. Imagen: V. Yepes

Resulta difícil poner en tela de juicio la gran trascendencia social y económica que tiene el turismo para España, especialmente en situaciones de coyuntura económica y sanitaria tan complicadas como las actuales. Esta actividad se ha basado, fundamentalmente, en la explotación de su zona costera. La sociedad del ocio actual genera una presión de usos que, concentrada en los periodos estivales, genera impactos ambientales significativos. En particular, la arena de las playas y el espacio litoral son dos recursos naturales críticos para la pervivencia económica y medioambiental de las regiones costeras (Yepes y Medina, 2005). Ello justifica la necesidad de conciliar la funcionalidad de estos espacios, frecuentados de forma masiva en algunos lugares, con los problemas de conservación y estabilidad de la ribera del mar a corto y largo plazo.

El reconocimiento de la importancia de las playas se ha traducido en estrategias, tanto europeas como nacionales, dirigidas a aumentar la excelencia de estas áreas naturales mediante directivas que atienden a la calidad higiénica de la arena y del agua de baño, así como en la adopción de diferentes distintivos de calidad y normas internacionales con una clara orientación hacia el usuario (Yepes, 2005, 2007; Ariza et al., 2008a). Una derivación de todo lo anterior es que muchos procesos formales de gestión de playas se están poniendo en marcha todos los días (James, 2000).

Así, la limpieza de los arenales constituye una pieza fundamental para ofrecer unos espacios singulares en buenas condiciones higiénico-sanitarias para los usuarios, especialmente en aquellos municipios donde su uso es intensivo. De hecho, los estándares exigidos a las playas por el distintivo Bandera Azul y otras normativas (ISO, ICTE) suponen una garantía de calidad en este sector. Sin embargo, el uso masivo de medios mecanizados para la limpieza exhaustiva de las playas puede provocar impactos que implican tanto una reducción de los sedimentos como una alteración del equilibrio de la biodiversidad existente. Las playas urbanas encajadas de uso masivo (Yepes y Medina, 2007), o las playas semiurbanas con sistemas dunares (Roig, 2004) pueden ser ejemplos extremos donde las consecuencias de estos impactos pueden ser significativos, tal y como se verá a continuación.

El objeto del presente artículo, basado en Yepes y Cardona (2008, 2009) es establecer una serie de criterios o medidas correctoras que minimicen de algún modo los impactos producidos por la limpieza mecanizada de las playas, de forma que sean considerados en las distintas normas o manuales de calidad propios de los municipios costeros que gestionan sistemáticamente sus playas. Para ello, en primer lugar, se repasarán someramente los requisitos exigidos por algunos sistemas de gestión de playas; a continuación, se describirán brevemente las características principales de las máquinas de limpieza; posteriormente, se analizarán las consecuencias de una gestión inadecuada de este tipo de equipos y, por último, se establecerán ciertos criterios y recomendaciones que traten de minimizar dichos impactos.

Requisitos de limpieza de playas en los sistemas de gestión

Los instrumentos voluntarios de gestión de la calidad y del medio ambiente han contribuido a transformar positivamente la forma de entender las playas turísticas en muchas zonas de nuestro litoral (Yepes, 2007). En el ámbito del control y del aseguramiento de la calidad cobran especial importancia las normas que definen las características de un producto, un servicio o un proceso. Cuando el objeto de una norma es una playa, éstas se pueden clasificar en normas de producto o servicio, centradas en las características, especificaciones y atributos que debe cumplir una playa (Banderas Azules o del Sistema de Gestión del Uso Público de las Playas, desarrollado por el Instituto para la Calidad Turística Española –ICTE-), y en normas del sistema de gestión, que inciden en las especificaciones que deben cumplir las actividades que conforman los procesos (normas ISO 9000 en calidad e ISO 14000 en medio ambiente constituyen los referentes internacionales de gestión).

Tanto los requisitos de Banderas Azules como los del sistema del ICTE priman la satisfacción de los usuarios por encima de otro tipo de consideraciones. Es por ello que la limpieza de las playas, del agua del mar y de las instalaciones durante la temporada de baño constituye una condición de cumplimiento mínimo. Un municipio que pretenda ostentar alguno de estos distintivos en sus playas debe realizar labores de prevención con la dotación del número mínimo de papeleras que deberán ser vaciadas con la suficiente periodicidad, tareas regulares de limpieza de la arena y un control sistemático del agua de baño y de la arena que aseguren las buenas condiciones higiénico-sanitarias.

La norma del sistema del ICTE (ver Yepes, 2005), define las características de gestión y los requisitos internos aplicables a los procesos de limpieza de la superficie de la playa, de sus instalaciones y a la recogida selectiva de residuos. Se exige un equipo de trabajo, propio del Ayuntamiento o de un proveedor de servicios, que realice los servicios de limpieza, asegurándose que se respetan las instrucciones establecidas para alcanzar los niveles de calidad y servicio indicados en la norma. Uno de los aspectos novedosos de este documento consiste en la obligación de establecer un conjunto de indicadores, a partir de los cuales se hará un seguimiento del nivel de servicio ofrecido y del nivel de satisfacción percibido por el usuario.

La norma del ICTE obliga a establecer un Plan de Limpieza de la superficie seca y húmeda de la playa y del agua que incluya, al menos, los recursos humanos y materiales disponibles, la frecuencia del servicio, el horario de prestación, las rutinas de limpieza y de recogida de residuos naturales (si la legislación aplicable lo permite), las pautas de actuación frente a residuos peligrosos y la relación de gestores o vertederos autorizados. Durante la temporada de baño, la ejecución de este plan implicará la recogida de residuos de la superficie seca de la playa, la oxigenación de la arena y su reubicación en caso de necesidad y la retirada de residuos no naturales del agua. Fuera de la temporada de baño, al menos se deberá realizar la recogida de residuos de la superficie seca de la playa y la reubicación, cuando corresponda, de la arena. En la Tabla 1 se recoge un ejemplo típico de limpieza de una playa en función de la temporada de baño.

El Ente Gestor contemplará en el Plan de Limpieza las actividades que garanticen que se alcanzan los niveles de limpieza de la superficie seca requeridos tras la celebración de eventos especiales y otras situaciones no habituales. Durante la temporada de baño, la frecuencia mínima del servicio será diaria en la superficie seca, manteniéndose registros de las actividades de limpieza. Asimismo, el Ente Gestor supervisará el cumplimiento del plan de limpieza establecido, y en caso de producirse desviaciones tomará las acciones correctoras necesarias. Para garantizar este mecanismo de control, se elaborará y mantendrá un registro actualizado de las inspecciones realizadas, dedicando una especial atención al grado de cumplimiento de las rutinas de limpieza y a la comprobación de la eficacia del Plan de Limpieza.

La maquinaria empleada en la limpieza de las playas

El mercado ofrece equipos para la limpieza de playas que se basan en la succión y en el rastrillado o cribado. El primer método se emplea con playas de árido grueso, mientras que el segundo, más frecuente, se utiliza para las playas de arena fina. Existen equipos de distinta complejidad que penetran en la arena hasta profundidades típicas de 30 cm, realizando un intenso y continuo batido que permite el secado y la ventilación de la arena gracias a la acción del aire y los rayos ultravioletas. El material recogido atraviesa unas mallas cribadoras de diferentes calibres que separan los desperdicios para depositarlos en unas tolvas que se vacían hidráulicamente sobre un vehículo contenedor o en el lugar de vertido. Existen opciones que incorporan equipos de desinfección, para actuar contra hongos, bacterias y virus.

En el mercado se pueden encontrar distintos tamaños de máquinas que tratan de adaptarse a las dimensiones de cada playa. Existen modelos con anchos de trabajo típicos de 2,2 m y tolvas de hasta 2,5 m3, adecuados para playas largas y anchas. Estas dimensiones se reducen a valores de 1,2 m para el ancho de trabajo y 0,5 m3 cuando se trata de pequeñas calas y zonas de difícil acceso por presencia de toldos, sillas, etc. Para municipios pequeños, algunas firmas comerciales ofrecen equipos polivalentes capaces de operar como barredoras, mediante la sustitución del rulo de limpieza por cepillos, con el objetivo de aumentar la rentabilidad del equipo, en los meses de invierno. En la Figura 1 se recoge un ejemplo de máquina de limpieza remolcada mediante tractor.

Los requisitos funcionales deseables para la maquinaria de limpieza de playas podrían ser, entre otros, los siguientes (ver Yepes y Cardona, 2000):

  • Recoger residuos de cualquier tamaño y naturaleza.
  • Dejar la arena en el mismo lugar.
  • Capacidad para limpiar tanto la arena seca como húmeda.
  • Manejabilidad
  • Buen rendimiento con poco mantenimiento.

Es difícil encontrar una máquina lo suficientemente versátil para cumplir con todos los requisitos anteriores. Normalmente hay que alternar unidades de gran rendimiento –que suelen ser remolcadas por un tractor-, junto con pequeñas máquinas autopropulsadas capaces de realizar la limpieza en pequeños espacios, junto a las pasarelas, los bordes de los paseos marítimos, áreas de juego y otros. También resulta complicado compatibilizar su uso en la arena seca y húmeda. Los procedimientos de recogida de residuos incluyen desde cintas con resortes de aleación capaces de barrer superficialmente hasta técnicas de cribado por bandejas o mallas. Si bien con el primer método la recogida de arenas es mínima, la profundidad de limpieza está limitada. Utilizando el segundo, se recoge una gran cantidad de arenas y resulta inviable, en numerosas ocasiones, para la zona húmeda de la playa. En cualquier caso, se recomienda que la máquina tenga un recipiente de almacenamiento basculante, así como que el mantenimiento y las piezas de recambio sean accesibles.

En determinadas ocasiones resulta muy efectiva la remoción superficial de las arenas (unos 15 cm) a primera hora de la mañana con un rastrillo acoplado al tractor, pues la oxigenación, la desecación y la radiación solar de las arenas favorecen su desinfección, disminuye su compacidad y mejora el aspecto visual y la comodidad de la playa. Ahora bien, esta operación no puede sustituir, evidentemente, a la recogida de los residuos. Asimismo, es conveniente que cada playa disponga de maquinaria capaz de reubicar la arena que normalmente se almacena junto al pretil de los paseos marítimos. En la Tabla 2 se han recogido una serie de características básicas de la maquinaria de limpieza de las playas de arena, con algunas ventajas e inconvenientes.

Consecuencias de la limpieza mecánica de las playas

Roig (2004) argumenta que la limpieza mecanizada de las playas realizada de forma exhaustiva y sin aplicar criterios geomorfológicos y ambientales de gestión reduce la biodiversidad costera, altera los perfiles de playa y provoca una pérdida de sedimentos. En efecto (ver Figura 2), la reducción de la materia orgánica natural disminuye tanto el desarrollo de microorganismos y fauna intersticial como la cantidad de nutrientes necesarios para las comunidades vegetales (Llewellyn y Shackley, 1996; Gheskiere et al., 2006). Otros trabajos, como el de Malm et al. (2004) indican que si bien la limpieza mecánica reduce el contenido orgánico de la arena, mejorando la calidad del agua de baño y reduciendo la producción microbiana, no es significativo el efecto en la biodiversidad sobre la macrofauna. La retirada de plantones afecta negativamente a las dunas embrionarias, y por ende, a la estabilización natural del sedimento. La compactación de la arena cambia su rugosidad natural y elimina geomorfologías efímeras de playa (ripples y shadow tongues), acrecentando el ángulo de incidencia del viento y su erosión. En la zona húmeda de la playa (swash) aumenta la probabilidad de retirada de las arenas por su grado mayor de cohesión; al mismo tiempo, la compactación favorece la entrada del oleaje, incrementando los procesos erosivos. Asimismo, la limpieza mecanizada descalza el pie de talud de las dunas, con la consiguiente eliminación vegetal; ello facilita la acción directa de viento en su proceso erosivo.

Figura 2. Consecuencias de la limpieza mecánica de la playa sin criterios de gestión. Elaboración propia a partir de Roig (2004).

Sin embargo, a pesar de las evidencias aportadas por estos autores, las razones esgrimidas no suponen el grueso de las pérdidas de sedimentos originados por una mala gestión de la limpieza mecánica de las playas. En efecto, la limpieza diaria en zonas de uso intensivo y la eliminación periódica de residuos naturales acumulados (algas y restos de Posidonia oceanica) supone una retirada de arena involuntaria que se ha podido estimar (Yepes y Medina, 2007) en unos 500 m3 por kilómetro y año en playas no muy intensivas y con un sistema de gestión relativamente bien organizado; las pérdidas en playas sin un sistema de aseguramiento de la calidad de la limpieza pueden ser mucho mayores y derivar en extracciones encubiertas de arena para usos agrícolas y ganaderos, jardinería, etc. La Figura 3 muestra una acumulación en ecoparque de restos de Posidonia oceanica (obsérvese la gran cantidad de arena retirada involuntariamente). Una mala interpretación sobre las consecuencias de una mala gestión no puede derivar en la completa eliminación de la limpieza de las arenas por parte de los municipios. Este argumento se ha empleado demagógicamente por parte de algunos responsables municipales, los cuales, debido a la grave crisis económica actual, han decidido eliminar o reducir la limpieza de las playas por razones de índole medioambiental.

Ariza et al. (2008b) constatan deficiencias en la limpieza mecanizada de las playas catalanas, especialmente en la recogida de residuos de pequeño tamaño tales como colillas y en la excesiva retirada de arena. En su trabajo, estos autores recogen cifras proporcionadas por el Servei de Prevenció i Medi Ambient de una retirada de más de 163 toneladas de arena en la limpieza de las playas de Barcelona en la temporada de junio a septiembre de 2005. En algunos casos se retiraron, junto con los residuos, más de 50 kg de arena por hora de trabajo, suponiendo ésta un 80% en peso del total del material recogido. Por estas razones, se propone una revisión de las operaciones de la limpieza mecánica de las playas.

Figura 3. Posidonia acumulada durante los últimos 5 años en el ecoparque de Benissa. Se aprecia la gran cantidad de arena almacenada

Con el objeto de colaborar con los diversos municipios en la limpieza y mantenimiento de sus playas, desde el año 1996, la Generalitat Valenciana ha venido contemplando, dentro de su Plan de Turismo Litoral, la adquisición de máquinas de limpieza, las cuales son cedidas a las corporaciones locales e incluso a las diputaciones (ver Yepes y Cardona, 2000). La importancia que tiene la retirada de arena de la playa por parte de estos equipos aconsejó a la Conselleria de Turismo a establecer pruebas “in situ” que sirvieran en sus concursos de adquisición de estas máquinas para discriminar mediante criterios técnicos la idoneidad de cada una de ellas. En efecto, dicha Conselleria adquiere máquinas para luego cederlas a los ayuntamientos y así fomentar la limpieza y calidad de las playas de la Comunitat Valenciana. Los aspectos críticos a la hora de realizar dichas pruebas consisten en la determinación de los rendimientos en la limpieza, tanto en arena seca como húmeda, con obstáculos y sin ellos. A parte de evaluar la efectividad de la retirada de residuos con elementos normalizados (tacos de madera, canicas de vidrio, etc.), se mide la cantidad de arena retirada durante la limpieza (ver Figuras 4 y 5). Estas pruebas normalizadas se han realizado a través de la Universidad Politécnica de Valencia, asesorado por profesores de Procedimientos de Construcción y de Maquinaria y Medios Auxiliares del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil (ver Figuras 6 y 7). Conviene destacar que, en estas pruebas, la pericia del conductor de la máquina y su buen hacer influyen decisivamente en la calidad de la limpieza conseguida.

Figuras 4 y 5. Elementos normalizados y muestra de restos recogidos por una de las máquinas (arena incluida). Imágenes: V. Yepes
Figuras 6 y 7. Pruebas de rendimiento y limpieza realizada por la Conselleria de Turismo de la Generalitat Valenciana. Imágenes: V. Yepes

Los accesos de la maquinaria a la playa pueden empeorar la situación descrita. La conjunción del viento junto con un inadecuado diseño del paseo marítimo y de la trama urbana, pueden provocar la pérdida de sedimentos que, en algunos casos, puede ser tan importante como la limpieza directa de la playa. Finalmente, el volumen de arena que retira cada usuario de forma involuntaria (dependiendo de la granulometría, unos 20 gramos/bañista/salida) supone una pérdida del orden de 10 m3/km/año. En conjunto, las operaciones de limpieza pueden significar, en el caso de la inexistencia de aportes de sedimentos –playas encajadas, por ejemplo-, un retroceso medio sostenido a largo plazo de la línea de orilla del orden de 10 cm/año con un buen control de las operaciones de limpieza y mucho más sin control (ver Yepes y Medina, 2007). A corto plazo el efecto es imperceptible, pero a largo plazo las consecuencias son significativas.

Propuestas de mejora en la gestión de la limpieza mecánica

Todo lo anteriormente expuesto justifica el establecimiento de una serie de medidas correctoras en la gestión de la limpieza mecanizada que reduzca, en la medida de lo posible, los impactos realizados sobre los arenales. Estas propuestas deberían introducirse como requisitos en las normas de calidad y en los manuales de gestión de las playas turísticas:

  • La limpieza mecánica sólo se permitirá si la superficie se encuentra seca (7-10 cm). La limpieza en la zona húmeda se centrará en los residuos antrópicos.
  • Se evitará la limpieza mecánica cuando exista previsión de viento fuerte, con el fin de reducir el transporte eólico.
  • No se aceptarán prácticas de roturación y arado en profundidad de la playa.
  • En playas con sistemas dunares, se establecerán franjas de reserva (3-5 m) donde la limpieza será manual y selectiva.
  • Se asegurará un sistema de control de las operaciones de limpieza para evitar el fraude y las extracciones sistemáticas de arena para usos no autorizados.
  • Se realizarán periódicamente pruebas “in situ” con las máquinas de limpieza mecánica que midan el volumen de arena retirada, con la elaboración de indicadores de seguimiento. Este será un criterio que prime a la hora de adquirir nuevos equipos.
  • Los conductores de los equipos de limpieza realizarán cursos de adiestramiento, pues su pericia influye decisivamente en la reducción de la arena retirada.
  • Se limitará la frecuencia de retirada de restos naturales (Posidonia oceanica), depositando los restos dentro de la propia playa (zona dunar).
  • Se adecuará el diseño de paseos marítimos y rampas de acceso a playas para minimizar las pérdidas debidas al transporte eólico.
  • En playas de uso masivo, se colocarán duchas o lavapiés que eliminen los sedimentos adheridos a los bañistas.

Como recomendación final se debería incluir el incremento de las actividades de educación ambiental. En efecto, Rodríguez-Santos et al. (2005) comprobaron que el comportamiento del usuario afecta a la cantidad de basura generada en las playas. Se trata de una medida cualitativa con un gran efecto cuantitativo.

Conclusiones

El reconocimiento de la importancia de las playas se ha traducido en estrategias dirigidas a aumentar su excelencia mediante directivas que atienden a la calidad higiénica de la arena y del agua de baño, así como en la adopción de diferentes distintivos de calidad y normas internacionales con una clara orientación hacia el usuario. Esta situación ha provocado la limpieza sistemática con medios mecánicos de estos espacios naturales que, realizada de forma exhaustiva y sin aplicar criterios geomorfológicos y ambientales de gestión, reduce la biodiversidad costera, altera los perfiles de playa y provoca una pérdida de sedimentos. A ello hay que añadir la importante pérdida de arena provocada por la falta de efectividad de algunas máquinas en la limpieza diaria y la eliminación periódica de residuos naturales acumulados (algas y restos de Posidonia oceanica). Todo ello supone una retirada de arena involuntaria estimada en unos 500 m3 por kilómetro y año en playas no muy intensivas y con un sistema de gestión relativamente bien organizado. Estas pérdidas pueden ser mucho mayores y derivar en extracciones encubiertas de arena para usos agrícolas y ganaderos, jardinería, etc. Para minimizar los impactos producidos por una gestión ineficiente de la limpieza mecánica, se proponen una serie de medidas correctoras que deberían introducirse como requisitos en las normas de calidad y en los manuales de gestión de las playas turísticas. Entre ellas destacan la adopción de zonas de reserva en sistemas dunares y la adopción de indicadores que midan, de forma objetiva, la efectividad de la maquinaria para evitar la retirada excesiva de arena junto con los residuos. Todo ello se debería completar con un incremento de la educación ambiental de los usuarios que, sin duda, redundaría en una reducción importante de los residuos generados en estos espacios naturales.

Referencias

Ariza, E., Jiménez, J.A. y Sardá, R. 2008a. Beyond performance standards in the management of beaches. Coastal Management, 36: 47-66.

Ariza, E., Jiménez, J.A. y Sardá, R. 2008b. Seasonal evolution of beach waste and litter during the bathing season on the Catalan coast. Waste Management, 28(12): 2604-2613..

James, R.J. 2000. From beaches to beach environments: linking the ecology, human-use and management of beaches in Australia, Ocean & Coastal Management, 43: 495-514.

Llewellyn, P.J. y Shackley, S.E. 1996. The effect of mechanical beach-cleaning on invertebrate populations. British Wildlife, 7(3): 147-155.

Malm, T., Raberg, S., Fell, S. y Carlsson, P. 2004. Effects of beach cast cleaning on beach quality, microbial food web, and littoral macrofaunal biodiversity. Estuarine, Coastal and Shelf Science, 60: 339-347.

Medina, J.R. 2007. PLAYEN (Informe Nº 2): Estudio de la gestión de arenas dentro de playas urbanas encajadas. Informe para la Dirección General de Costas del Ministerio de Medio Ambiente. Abril de 2007.

Gheskiere, T., Magda, V., Greet, P. and Steven, D. 2006. Are strandline meiofaunal assemblages affected by a once-only mechanical beach cleaning? Experimental findings. Marine Environmental Research, 61: 245–264.

Rodríguez-Santos, I., Friedrich, A.C., Wallner-Kersanach, M. y Fillmann, G. 2005. Influence of socio-economic characteristics of beach users on litter generation. Ocean and Coastal Management, 48: 742-752.

Roig, F.X. 2004. Análisis y consecuencias de la modificación artificial de perfil playa-duna provocado por el efecto mecánico de su limpieza. Investigaciones Geográficas, 33: 87-103.

Yepes, V. 2002. Ordenación y gestión del territorio turístico. Las playas. En Blanquer, D. (ed.). Ordenación y gestión del territorio turístico: 549-579. Ed. Tirant lo Blanch. Valencia.

Yepes, V. 2005. Gestión del uso público de las playas según el sistema de calidad turístico español. Actas de las VIII Jornadas Españolas de Ingeniería de Costas y Puertos. CD-ROM, 10 pp.

Yepes, V. 2007. Gestión del uso y explotación de las playas. Cuadernos de Turismo, 19: 245-257.

Yepes, V. y Cardona, A. 2000. Mantenimiento y explotación de las playas como soporte de la actividad turística. El Plan de Turismo Litoral 1991-99 de la Comunidad Valenciana. Actas de las V Jornadas Españolas de Ingeniería de Costas y Puertos: 857-876. Ed. Universidad Politécnica de Valencia.

Yepes, V. y Medina, J.R. 2005. Land Use Tourism Models in Spanish Coastal Areas. A Case Study of the Valencia Region. Journal of Coastal Research, SI 49: 83-88.

Yepes, V. y Medina, J.R. 2007. Gestión de playas encajadas de uso intensivo. Actas de las IX Jornadas Españolas de Ingeniería de Costas y Puertos: 297-304. San Sebastián, 29-30 de mayo.

Yepes, V. y Cardona, A. (2008). Incidencia de la limpieza mecánica en la pérdida de arena en las playas. Actas del X Congreso y Exposición Internacional de Playas. 15-17 octubre, Vigo (España).

Yepes, V. y Cardona, A. (2009). La limpieza mecánica de las playas. Equipamientos y servicios municipales, 141: 20-30.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Análisis de ciclo de vida del puente atirantado sobre el río Hun He en Liaoning, China

Acaban de publicarnos un artículo en la revista International Journal of Environmental Research and Public Health (revista indexada en el JCR, en el primer cuartil) sobre el ciclo de vida del puente atirantado sobre el río Hun He, en Liaoning, China.

El trabajo se enmarca dentro del proyecto de investigación DIMALIFE que dirijo como investigador principal en la Universitat Politècnica de València.

En este trabajo se estudió impacto ambiental de un puente atirantado de tres torres mediante el software openLCA, y se analizaron más de 23.680 grupos de datos utilizando la cadena de Markov y otros métodos de investigación. La conclusión muestra que el control de la contaminación de los vehículos que pasan y la mejora de la durabilidad de los materiales de construcción son la clave para reducir la contribución del carbono.

ABSTRACT

Due to the rapid growth of the construction industry’s global environmental impact, especially the environmental impact contribution of bridge structures, it is necessary to study the detailed environmental impact of bridges at each stage of the full life cycle, which can provide optimal data support for sustainable development analysis. In this work, the environmental impact case of a three-tower cable-stayed bridge was analyzed through openLCA software, and more than 23,680 groups of data were analyzed using Markov chain and other research methods. It was concluded that the cable-stayed bridge contributed the most to the global warming potential value, which was mainly concentrated in the operation and maintenance phases. The conclusion shows that controlling the exhaust pollution of passing vehicles and improving the durability of building materials were the key to reducing carbon contribution and are also important directions for future research.

KEYWORDS

Greenhouse gas; environmental impact; cable-stayed bridge; life-cycle assessment; sustainable construction

REFERENCE:

ZHOU, Z.; ALCALÁ, J.; YEPES, V. (2020). Bridge Carbon Emissions and Driving Factors Based on a Life-Cycle Assessment Case Study: Cable-Stayed Bridge over Hun He River in Liaoning, China. International Journal of Environmental Research and Public Health, 17(16):5953. DOI:10.3390/ijerph17165953

Descargar (PDF, 7.85MB)



Sistema integral de protección de escaleras

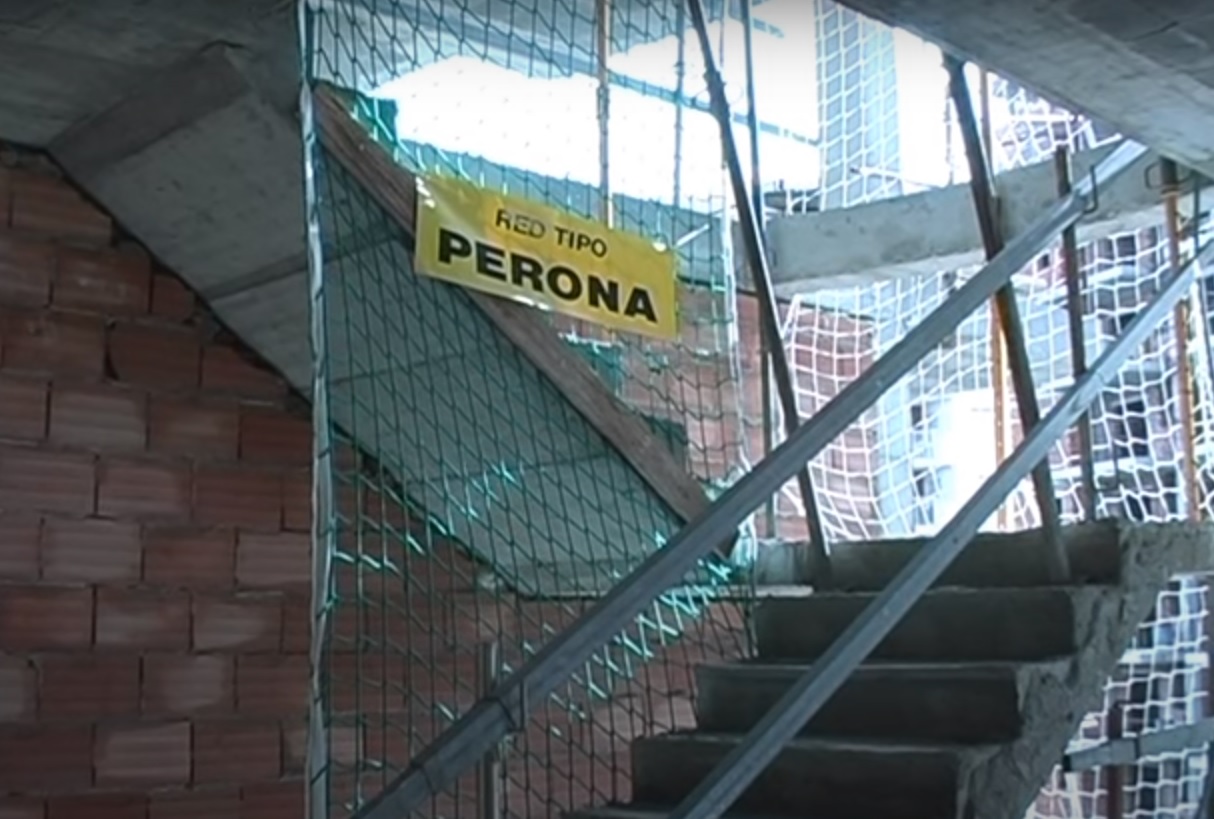

Sistema integral de protección de escaleras red tipo Perona.

La prevención de riesgos laborales en la construcción es una de las preocupaciones más importantes que debe tener cualquier profesional del ramo. Uno de los problemas más habituales es proteger las escaleras en fase de construcción. Un sistema interesante que puede solucionar este problema es el sistema integral de protección de escaleras-red tipo Perona.

Los componentes de este sistema de protección son fáciles y económicos de conseguir en cualquier tipo de obra y  circunstancias, pues tan solo son necesarios para su instalación:

  • un paño de red (similar a las del tipo “horca”),
  • tablas de madera de 2’00 cm. de espesor , 10 cm. de ancha y de una longitud inferior en 20 cm. a la del largo de cada tramo de la escalera.
  • clavos de acero de 10 mm. (tres/cuatro unidades en cada tabla).

No es necesaria mano de obra especializada, ni condiciones especiales algunas para su montaje. El sistema permite y garantiza la protección de todos los operarios, desde el inicio de la construcción de la losa de escalera (fase de estructura), hasta la colocación de la barandilla definitiva, pasando por todas las etapas intermedias, como son: revestido de peldaños, enlucidos o acabados de caja de escalera, pintura e incluso colocación de la barandilla definitiva, sin que estorbe la protección en ningún trabajo, ni sea factible para retirarla ningún operario, por su propia constitución.  El sistema es apto para escaleras de un solo tramo, de dos, de tres o de cuatro, incluso se puede instalar en escaleras de tramos curvos.

Si queréis información adicional sobre las redes de seguridad, os recomiendo una publicación del Instituto Vasco de Seguridad y Riesgos Laborales que podéis enlazar aquí. Otra publicación interesante es de Mapfre. Además, os paso un vídeo explicativo sobre el sistema Perona que espero que os guste:

Drenes verticales como técnica de mejora de terrenos

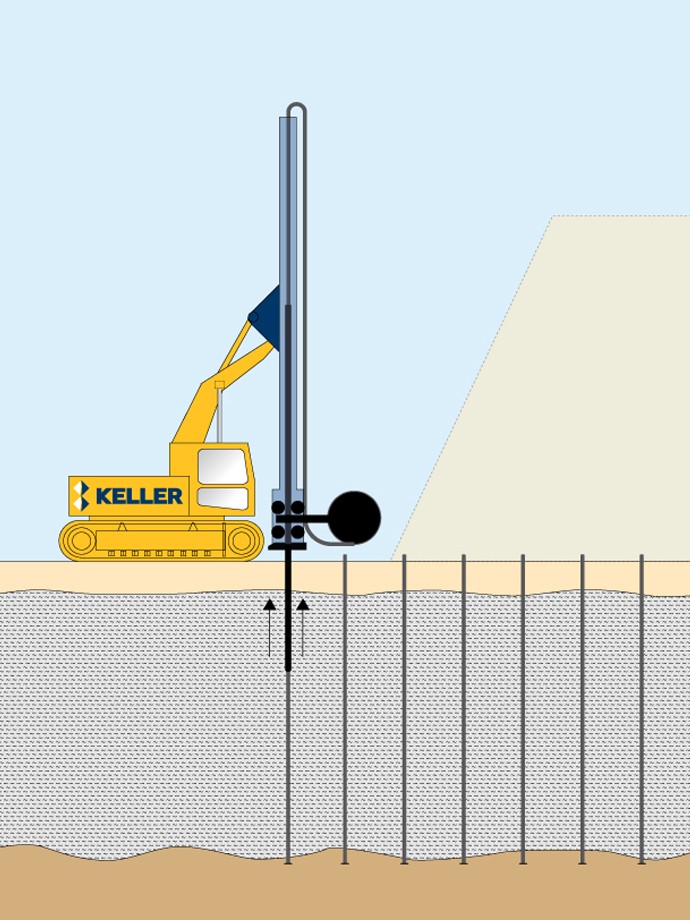

Figura 1. Drenes verticales o drenes mecha. https://www.keller.com.es/

Hoy día existen técnicas de mejora que permiten acelerar el proceso de consolidación de un terreno blando (en general, limos y arcillas poco permeables) provocado por una precarga.  Se puede utilizar tanto unas inclusiones verticales por columnas de grava, como la instalación de drenes verticales. Estas inclusiones se disponen en patrones de distribución uniforme, al tresbolillo o en forma de cuadrícula, uno cada 1,5-2,5 m2. La profundidad eficaz del tratamiento puede llegar hasta varias decenas de metros.

Este artículo se va a centrar en la técnica de drenes verticales. Los fines buscados con este método son alcanzar un grado de consolidación suficiente dentro de un plazo aceptable en el proyecto, modificando las variables de consolidación y tiempo. Con ello se aceleran los asientos por el drenaje, con asientos insignificantes tras la construcción. A diferencia de las columnas de grava, los drenes verticales no cumplen ningún tipo de función estructural, excepto la posible reducción del potencial de licuación en algunos suelos.

Los drenes verticales son columnas de material permeable instalados en suelos arcillosos compresibles para drenarlos, recogiendo y evacuando el agua expulsada durante la consolidación. Estos drenes acortan el recorrido de agua, pues al drenaje vertical existente se le suma el drenaje horizontal o radial que crea el dren vertical (Figura 2). Entre los drenes y la precarga se instalan geotextiles o bien una capa de arena para que los drenes estén en contacto con la atmósfera, a presión “cero” en su parte superior (Oteo et al., 2012).

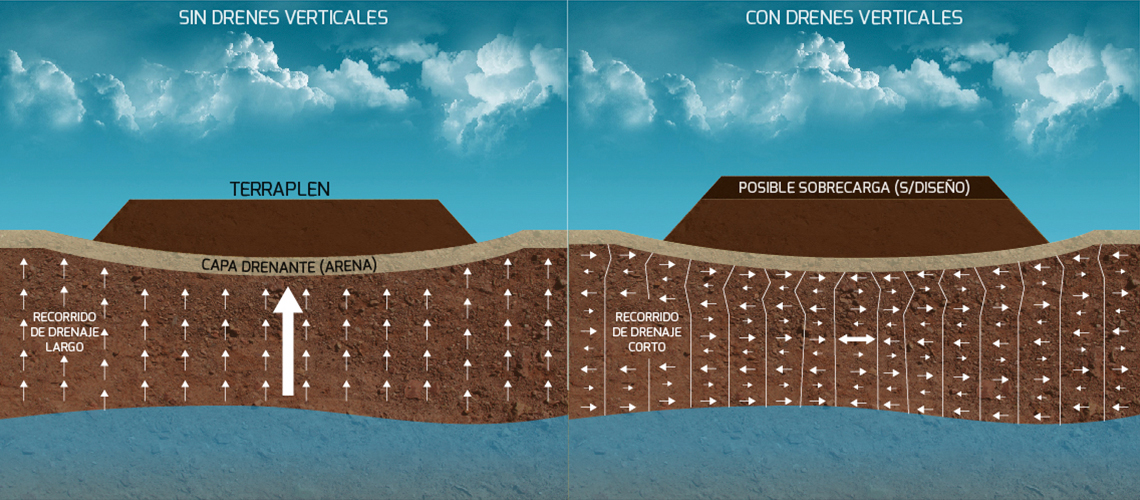

Figura 2. Esquemas del drenaje. https://www.terratest.cl/tecnologia-mechas-drenantes.html

El drenaje vertical es habitual en suelos blandos con estratos delgados o no muy profundos, suelos blandos con cargas moderadas, suelos blandos con cargas superficiales o construcciones donde es necesario reducir el asentamiento diferencial. Por tanto, son técnicas frecuentes en obras viales (carreteras o ferrocarriles), en explanaciones (aeropuertos, naves industriales, silos, depósitos), en obras hidráulicas (costas, puertos, presas) o en depósitos naturales (terraplenes y rellenos, vertederos).

Los drenes verticales pueden ser:

  • De arena ejecutados “in situ”
  • Prefabricados de arena
  • Drenes de mecha

Los drenes prefabricados de arena van empacados en una camisa filtrante. Los drenes de mecha o simplemente mechas son los más utilizados. Las mechas pueden ser tubos de plástico corrugado flexible, en cuyo interior hay un filtro cubierto. Los más comunes son los drenes de banda, por lo general de unos 100 mm de ancho (Figura 3).

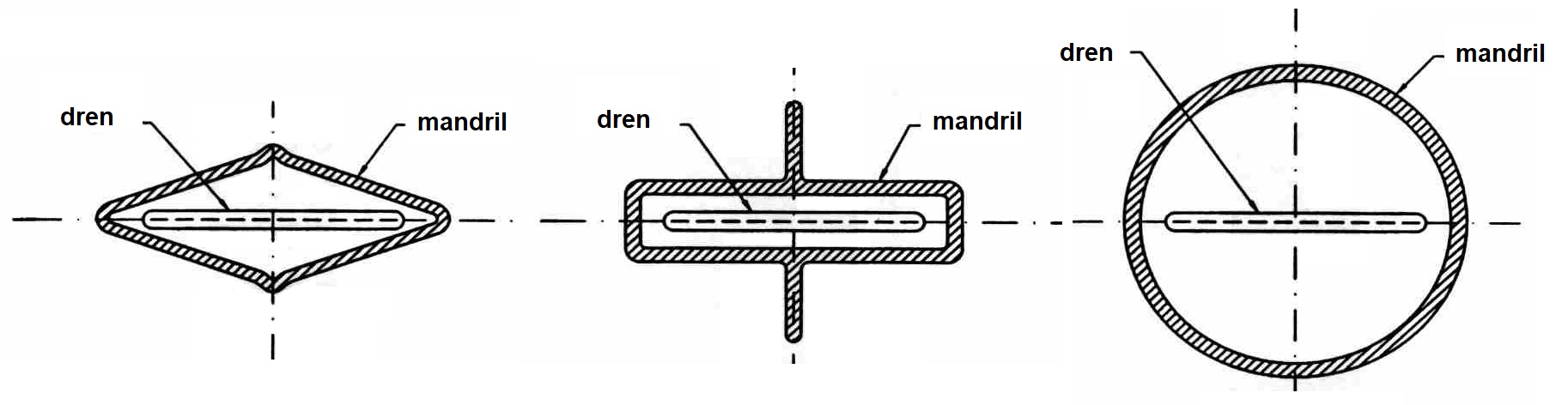

Figura 3. Mandriles para drenes de banda (Bielza, 1999)

La maquinaria empleada en la instalación de las mechas drenantes suele ser de gran tamaño, pero se consigue que no produzca perturbación en las distintas capas del terreno, siendo un sistema limpio que no genera residuos en el suelo. Con esta técnica se pueden llegar a 70 m de profundidad en caso necesario.

Las etapas del procedimiento constructivo son las siguientes:

  1. Se sitúa la máquina en el emplazamiento. Las características de la mecha y el vástago deben combinar bien con el tipo de suelo a tratar
  2. Se introduce el vástago junto a la mecha hasta la profundidad requerida. Se debe controlar la verticalidad del vástago y la colocación recta y estirada de la mecha.
  3. Se extrae el vástago, dejando la mecha en el terreno.
  4. Una vez extraído el vástago, se corta la mecha unos 30 cm por encima de la superficie el terreno

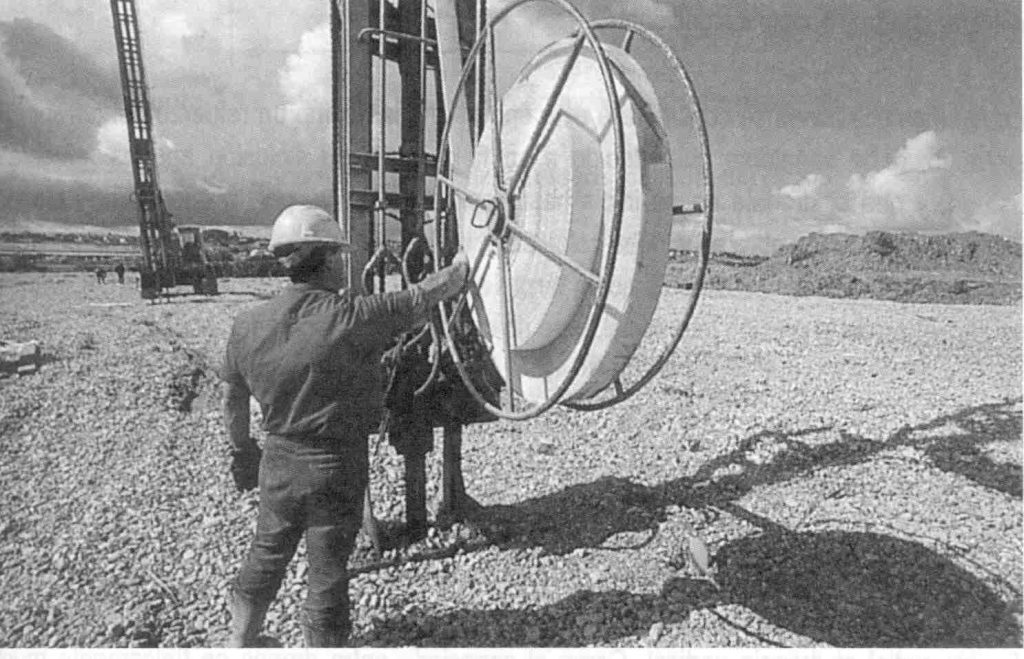

Figura 4. Ejecución de mechas (Oteo et al., 2012)

El Ministerio de Fomento (2002) recomienda una separación de prediseño para las mechas drenantes en función del tipo de suelo. Estando dispuestas en tresbolillo, la distancia será de 1,00 m en suelos arcillosos de elevada plasticidad; de 1,50 m en limos o arcillas de baja plasticidad; y de 2,00 m en arcillas donde se intercalen horizontalmente suelos más permeables como limos o arenas. Se debe fijar el tiempo de espera para determinado grado de consolidación, asiento o presiones intersticiales. Además, los aspectos que se deben controlar son la longitud hincada y los espaciamientos, la longitud externa de las mechas, el espesor y la granulometría de la capa drenante.

Entre las ventajas de los drenes prefabricados se encuentra su bajo coste, la mayor capacidad de drenaje, una instalación rápida, el uso de equipos ligeros y sencillos, proceso mecanizado, la continuidad del dren, la calidad constante y garantizada, la limpieza del emplazamiento, la alteración mínima del terreno y un transporte y acopio poco significativo.

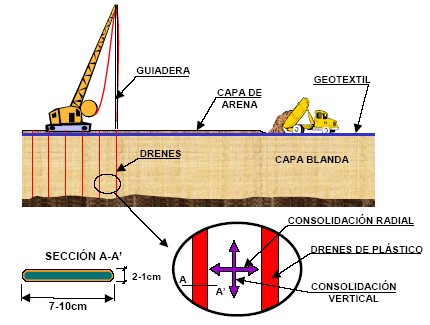

Figura 5. Ejecución de mechas. Cortesía de Terratest.

Una técnica con una finalidad similar a los drenes verticales consiste en la utilización de drenes que disminuyen la presión hidrostática en taludes, consiguiéndose una mayor estabilidad de éstos. Se les denomina drenes californianos, y son tubos de PVC perforados (diámetro 65 mm) cubiertos con geotextil para filtrar el arrastre de sedimentos.

Os paso un vídeo explicativo que os resume brevemente las características principales de esta técnica de mejora del terreno.

En los vídeos que podéis ver a continuación se describen los trabajos de instalación de los drenes verticales. Espero que os sean de interés.

https://www.youtube.com/watch?v=TLLVOUtA1IU

Os dejo a continuación una pequeña descripción de la técnica de drenes verticales, cortesía de la empresa Menard.

Descargar (PDF, 5.44MB)

REFERENCIAS:

  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Ed. Carlos López Jimeno. Madrid, 432 pp.
  • GARCÍA VALCARCE, A. (dir.) (2003). Manual de edificación: mecánica de los terrenos y cimientos. CIE Inversiones Editoriales Dossat-2000 S.L. Madrid, 716 pp.
  • MINISTERIO DE FOMENTO (2002). Guía de Cimentaciones. Dirección General de Carreteras.
  • MITCHELL, J.K. (1981). Soil improvement: state-of-the-art report. 10th International Conference on Soil Mechanics and Foundation Engineering. Stockholm, 509-565.
  • OTEO, C.; OTEO, J. (2012). Innovaciones recientes en el campo de la mejora y refuerzo del terreno. Revista de Obras Públicas, 3534, 19-32.
  • VAN IMPE, W.F. (1989). Soil improvement techniques and their evolution. A.A. Balkema, Rotterdam, 77-88.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Fabricación de viguetas de hormigón pretensado

http://preforsa.es/



Os paso a continuación un vídeo donde se muestra la fabricación de viguetas de hormigón pretensado. Espero que os guste.

Os paso también la presentación que hizo ANDECE de los forjados prefabricados de hormigón.

En el apartado 2.1 de la Guía Técnica de Forjados de ANDECE se incluyen específicamente los sistemas de forjado de vigueta y bovedilla. Os lo dejo.

Descargar (PDF, 4.38MB)
