Barreras dinámicas en la protección de taludes

Figura 1. Barrera dinámica http://www.geotalud.es/barreras.php

Las barreras dinámicas están formadas por una estructura de geometría variable diseñadas para detener bloques de gran tamaño que se desprenden de un talud. Estos sistemas se fundamentan en la absorción de impactos mediante la progresiva disipación de su energía cinética, convirtiéndola en trabajo de frenado. Para ello se dispone una malla de cables de acero montada sobre postes metálicos articulados en su base, a los que van unidos cables de disipación de energía, que son los que efectúan la detención. Las pantallas dinámicas para la retención de rocas en laderas inestables están formadas por una red de intercepción, postes anclados al terreno, cables de conexión y elementos disipadores de energía. Estos elementos, gracias a su capacidad de deformación, permiten que el sistema soporte una gran energía de impacto. Durante el impacto el sistema asegura que la energía de la caída de las rocas sea disipada, impidiendo movimientos adicionales.

En el mercado existen en la actualidad barreras cuyo rango de capacidad de absorción de energía  varía entre 250 kJ y 3.500 kJ, con capacidades aún mayores que pueden llegar a 5.000 kJ, 8.600 kJ y 10.000 kJ, según la norma ETAG27. Para que os hagáis una idea, un bloque de 1 m3, que puede pesar 2,5 t, en caída libre desde 100 m, desarrolla una energía cinética de unos 2500 kJ. El 16 de octubre de 2017 en Walenstadt, St. Gallen/Suiza, una barrera de protección contra la caída de rocas de la empresa suiza Geobrugg logró soportar una energía de impacto de 10.000 kJ. Un nuevo récord mundial.

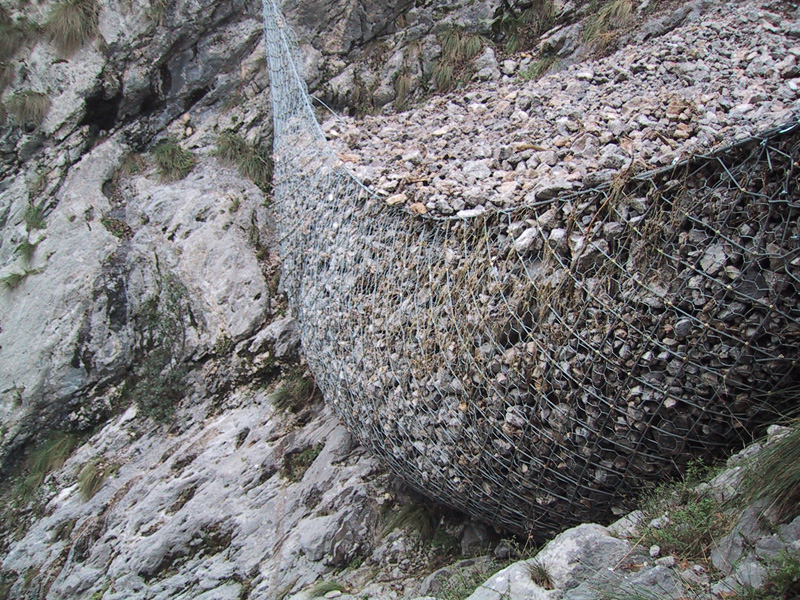

Figura 2. Barrera tipo Debris Flow, para la detención de flujos de escombros y lodo. http://www.mallatalud.com/obracivil/iberobarrera.php

Os dejo algunos vídeos explicativos de este sistema de protección y estabilización de laderas.

En este vídeo podemos ver una prueba de detención de una masa de 20 toneladas mediante un sistema de la firma Geobrugg.
