Fabricación, puesta en obra y consolidación de hormigones compactados con rodillo

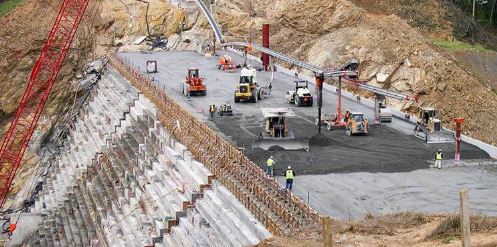

Figura 1. Presa ejecutada con RCC. https://vietnamconstruction.vn/en/roller-compacted-concrete-properties-advantages-applications/

Los hormigones compactados con rodillo (HCR) (RCC, en sus siglas en inglés) son mezclas de cemento, áridos y agua en la cantidad justa para permitir la consolidación de la masa mediante rodillos compactadores.

Estos hormigones tienen una relación agua/cemento suficientemente baja para alcanzar altas resistencias, lo que les permite soportar las cargas de los equipos de consolidación. Sin embargo, esta relación no es tan baja como para impedir que la pasta se distribuya entre los áridos durante el proceso de amasado y compactación, logrando así su unión.

Esto garantizaría una consolidación efectiva, lo cual es crucial para lograr una densidad, resistencia (la resistencia a la compresión puede superar los 60 MPa), uniformidad y textura superficial satisfactorias. El hormigón seco compactado se construye sin juntas, encofrados, acabados, refuerzos de acero ni pasadores. Estas características hacen que el hormigón seco compactado sea sencillo, rápido y económico. Su economía se debe en gran medida a los métodos de construcción de alta velocidad y gran volumen.

Uno de los inconvenientes del HCR es su sensibilidad a las variaciones en la humedad durante el proceso de compactación. Un exceso o un defecto de agua, así como una densidad insuficiente, puede reducir considerablemente la resistencia mecánica y afectar negativamente a la uniformidad de la superficie. Por otro lado, una falta de humedad puede provocar riesgos de segregación en la superficie del hormigón. Sin embargo, el HCR presenta un cambio de volumen potencial debido a la pérdida de humedad o retracción por secado significativamente menor en comparación con el hormigón convencional, gracias a su menor contenido de agua en la mezcla.

El HCR surgió como una alternativa para la construcción de presas, con sus primeros antecedentes en la reparación de estructuras a finales de la década de 1970. Esta técnica respondió a los problemas de fisuración del hormigón tradicional causados por las elevadas temperaturas generadas durante la hidratación del cemento. Posteriormente, el método se perfeccionó para su aplicación en presas de gravedad, siendo la primera experiencia concreta la construcción de la presa de Willow Creek en 1982, en Oregón (Estados Unidos). Desde entonces, su uso se ha expandido rápidamente a nivel mundial. El HCR también se desarrolló como una solución económica para pavimentos, capaz de soportar grandes volúmenes de cargas pesadas y de resistir el daño provocado por ciclos de congelación y descongelación. El pavimento compactado con rodillo tiene la ventaja de que se puede abrir al tráfico al día siguiente y tiene un aspecto parecido al asfalto.

Lo que distingue a los HCR de los hormigones tradicionales es su mayor sequedad, lo que permite su colocación en obra con los equipos utilizados en la construcción de terraplenes y presas de materiales sueltos (Figura 2). A pesar de esta diferencia, una vez endurecidos, sus características son muy similares a las de los hormigones convencionales.

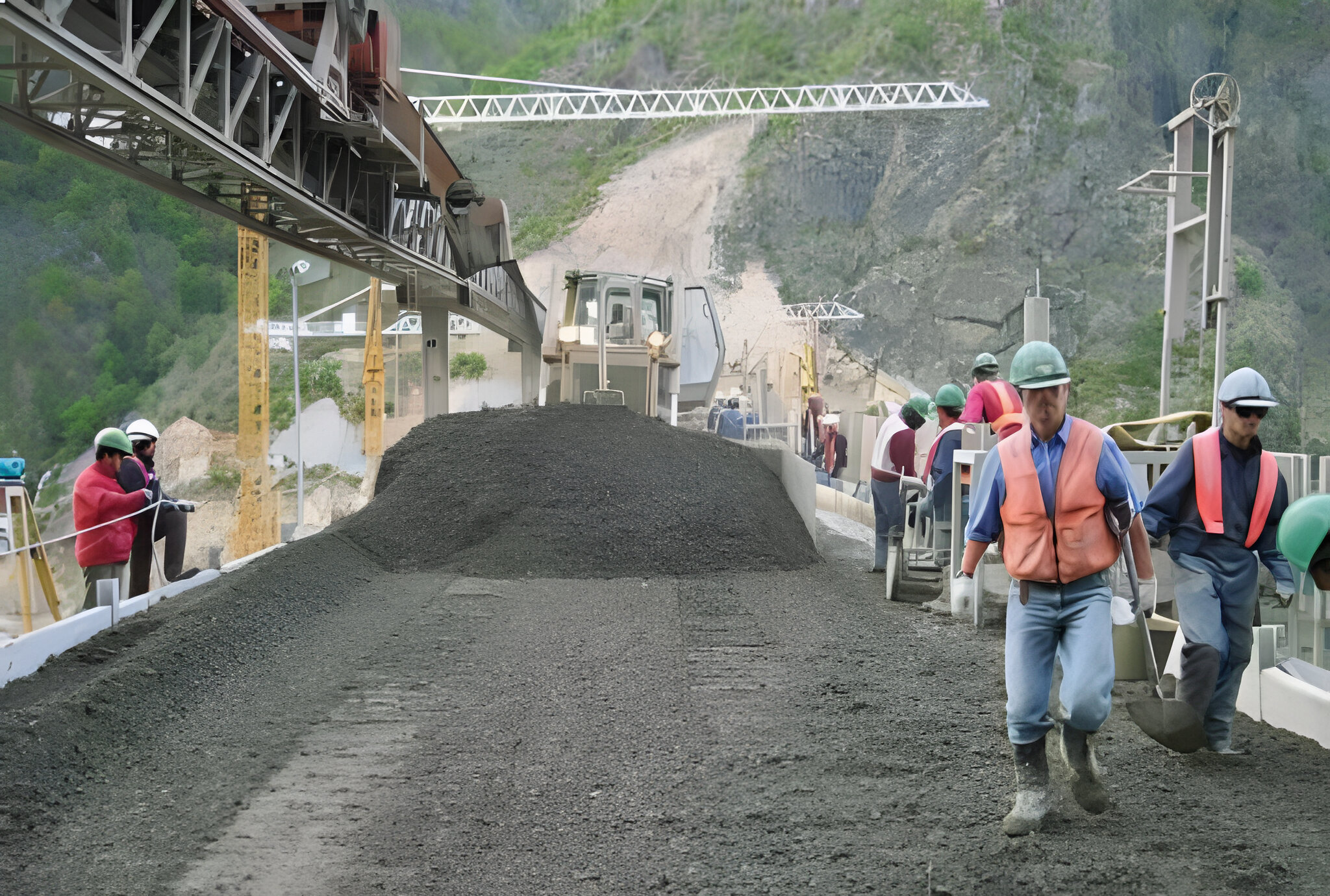

Figura 2. Colocación del hormigón HCR. https://hormigonaldia.ich.cl/novedades-tecnologicas/hormigon-compactado-con-rodillo-hcr-solucion-rapida-persistente-y-a-bajo-costo/

En los últimos tiempos, este tipo de hormigones ha despertado un creciente interés en obras en las que se realiza la colocación en capas delgadas, como en presas y pavimentos, en los que la superficie predomina sobre el espesor. Su estructura es similar a la de las gravas-cemento, aunque, debido a su mayor contenido de conglomerante y a las mayores resistencias que alcanzan, se asemejan más a los hormigones convencionales.

Las mezclas de estos hormigones deben tener una dosificación precisa de pasta, ya que un exceso puede causar un efecto «colchón», generando ondas en la capa que se está compactando frente al rodillo, especialmente si debajo ya hay capas compactadas. Por el contrario, una cantidad insuficiente de pasta provoca que los áridos se contacten entre sí y se trituren bajo la presión del rodillo.

Actualmente, se está avanzando en el desarrollo de plantas de dosificación y amasado específicamente diseñadas para la fabricación de hormigón seco compactado (HCR). Estas plantas utilizan tanto centrales clásicas discontinuas como sistemas de amasado continuo. La dosificación del HCR puede realizarse de varias maneras: mediante dosificación convencional por peso, dosificación continua por peso con cintas pesadoras o dosificación volumétrica continua, utilizando alimentadores de paletas o de banda estriada.

Si bien cada método de transporte tiene sus ventajas, cualquiera que sea el método utilizado, los equipos deben diseñarse para minimizar la segregación, que puede ser un problema, particularmente con mezclas menos trabajables con árido de tamaño máximo grande. Los camiones hormigonera son adecuados incluso para áridos de hasta 76 mm de tamaño máximo. Sin embargo, los camiones de cajón basculante no son recomendables para áridos mayores de 40 mm, ya que pueden surgir problemas de segregación.

En la construcción de presas, es esencial garantizar un suministro elevado de hormigón. Un rodillo vibrante de 4,5 m de ancho puede compactar hasta 260 m³ de hormigón en cuatro pasadas, a una velocidad de 3,75 km/h, con un espesor de 25 cm. Esto requiere el uso de centrales de gran capacidad y, en muchos casos, de amasado continuo para mantener el ritmo de trabajo.

Cuando las plantas de amasado están cerca de los lugares de colocación, se pueden utilizar cintas transportadoras, vagonetas, dúmperes, cubas y otros medios. En todo momento, el hormigón debe protegerse del viento y de la lluvia durante el transporte. Además, se recomienda limpiar los neumáticos de los dúmperes para evitar la entrada de terrones de arcilla y otros materiales contaminantes.

Entre la fabricación y la colocación del hormigón no debe transcurrir más de 45 minutos. Este tiempo puede variar en función del tipo de conglomerante utilizado y de la temperatura ambiente. La colocación de estos hormigones se realiza con los mismos equipos que en los movimientos de tierra, como buldóceres, camiones, motoniveladoras y palas mecánicas.

La compactación se lleva a cabo con rodillos autopropulsados, generalmente vibrantes. La selección de los rodillos debe basarse en su peso, maniobrabilidad, tamaño del cilindro y características de la vibración, como su amplitud y frecuencia. Los rodillos muy pesados, de 4 a 5 toneladas, no pueden acercarse a los encofrados ni a otros obstáculos; por lo tanto, los 25 cm más cercanos a estos se compactan con rodillos más ligeros.

El número de pasadas necesario para lograr una consolidación completa del hormigón varía en función de las características de la mezcla y el espesor de las capas que se van a compactar. El espesor habitual para la compactación es de 20 a 30 cm. Sin embargo, siempre es necesario realizar ensayos previos en tramos de prueba para determinar el número de pasadas necesario para alcanzar el peso específico deseado del hormigón.

La energía suministrada por los rodillos es tan alta que, incluso con mezclas secas bien dosificadas, puede aparecer humedad en la superficie de las capas después del paso de estos rodillos. Esta humedad tiende a evaporarse rápidamente antes de que comience el fraguado. El grado de compactación en obra se determina comparando el peso específico del hormigón colocado con el de la misma mezcla en el laboratorio. Los equipos portátiles para medir el peso específico son rápidos y muy adecuados para este tipo de trabajos.

La reducida humedad del hormigón compactado obliga a curarlo de forma eficaz. El curado de estos hormigones se realiza de la misma manera que con los hormigones tradicionales, manteniéndolos húmedos durante 7 días. Los productos filmógenos de curado no se utilizan en presas porque dificultarían la unión entre las capas de hormigón.

El revestimiento aguas arriba de las presas generalmente se realiza con hormigón convencional, utilizando encofrados o paneles prefabricados, con o sin membrana impermeabilizante. El revestimiento aguas abajo se lleva a cabo con paneles rigidizadores o con hormigón convencional colocado en encofrado, dejando un sobreancho que sirve como hormigón de sacrificio.

A continuación, os dejo algunos vídeos que espero que os resulten de interés.

También os dejo un documento sobre presas de hormigón compactado con rodillo.

Descargar (PDF, 6.73MB)

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

BUSTILLO, M. (2008). Hormigones y morteros. Fueyo Editores, Madrid, 721 pp.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

TIKTIN, J. (1994). Procesamiento de áridos: instalaciones y puesta en obra de hormigón. Universidad Politécnica de Madrid. Escuela Técnica Superior de Ingenieros de Caminos, Canales y Puertos. Madrid, 360 pp. ISBN: 84-7493-205-X.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de compactación superficial y profunda de suelos en obras de ingeniería civil y edificación.

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Terminación, texturado y curado del pavimento de hormigón

Figura 1. Fratás automático http://www.imcyc.com/revistacyt/jul10/pavimentos.htm

La terminación o acabado final del hormigón es una tarea crítica en la construcción de un pavimento, pues tiene la importante misión de corregir las irregularidades o defectos producidos durante la colocación y compactación del material. Para lograr una superficie adecuada en el hormigón fresco, se pueden llevar a cabo diferentes trabajos, que van desde un ligero fratasado manual hasta intervenciones más significativas como reparaciones de bordes.

El fratasado es una técnica que se utiliza para nivelar la superficie del hormigón, eliminar la capa superficial de lechada, sumergir las partículas de árido más gruesas, remover y corregir pequeñas imperfecciones, y presentar mortero en la superficie para el texturizado. Esta técnica puede realizarse de forma manual o mecánica, y puede ser longitudinal o transversal.

En las carreteras de alta velocidad de España se logra una textura superficial longitudinal mediante el estriado del hormigón con cepillos metálicos o de plástico y una arpillera húmeda y lastrada para conseguir una microtextura áspera en toda la superficie. La arpillera también se emplea para eliminar las marcas de la bailarina. En los bordes de las carreteras se suele crear una textura transversal. En otros países, la macrotextura se logra mediante técnicas como la denudación química o la incrustación de gravilla en el hormigón fresco.

Una vez que la pavimentadora ha terminado su trabajo, el carro de texturizado y curado (Figura 2) se acerca para aplicar la textura deseada con un cepillo de cerdas o flejes, mientras que se rocía líquido de curado como última operación. Si se desea una textura de árido visto, el carro extiende el retardador de fraguado y, en algunos casos, el compuesto de curado. Algunos productos pueden realizar ambas funciones simultáneamente. En regiones lluviosas, el retardador de superficie se protege con una lámina de plástico desplegada desde un rollo montado en el carro. Una vez retirado el mortero sin fraguar, se aplica el producto de curado sobre el pavimento.

Figura 2. Equipo de texturizado y curado (Calo et al., 2015)

El curado del pavimento es esencial para evitar la pérdida de agua necesaria para el fraguado y endurecimiento del hormigón, así como la aparición de fisuras por retracción que pueden debilitar su resistencia. Aunque es posible usar agua para el curado en carreteras con poco tráfico, se recomienda utilizar productos de calidad que creen una capa impermeable sobre el pavimento para evitar la evaporación del agua. Estos productos suelen tener un pigmento blanco que, además de reducir la ganancia de calor por incidencia de la radiación solar, ayuda en la inspección visual de la uniformidad de la aplicación. Después, al sellar las juntas, es necesario volver a aplicar el producto en la ranura correspondiente.

Figura 3. Tren de curado (Calo et al., 2015)

Las membranas químicas de curado están formuladas a base de resinas y solventes de rápida evaporación que no son solubles en agua. Estas membranas pueden aplicarse inmediatamente después de las tareas de texturizado y terminación del hormigón, incluso si hay agua en la superficie. Al aplicarse por aspersión sobre la superficie del pavimento, se forma una película protectora en pocos minutos que impide la evaporación del agua de exudación y mejora su acción preventiva al adherirse a la superficie del hormigón. Debido a estas características, resultan especialmente útiles en la pavimentación con encofrados deslizantes.

Referencias:

CALO, D.; SOUZA, E.; MARCOLINI, E. (2015). Manual de diseño y construcción de pavimentos de hormigón. Instituto del Cemento Portland Argentino (ICPA).

IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.

KRAEMER, C. (1965) Pavimentos de hormigón normal y pretensado. Experiencia española en el tramo de ensayo. Publicación n.º 18 del Laboratorio de Transporte y Mecánica del Suelo. Centro de Estudios y Experimentación de Obras Públicas (CEDEX). Madrid.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.

RECUENCO, E. (2014). Firmes y pavimentos de carreteras y otras infraestructuras. Garceta grupo editorial, Colección Escuelas, Madrid.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Curso:

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Componentes principales de un pavimento de hormigón

Figura 1. Estructura típica de un pavimento rígido (Calo et al., 2015)

Una sección común de un pavimento rígido se compone de una capa superior, conocida como calzada de hormigón, que es responsable de proporcionar la mayor parte de la capacidad estructural del pavimento. Esta capa se apoya sobre una base de material seleccionado, que puede o no estar tratada con un ligante, y a su vez descansa sobre el suelo natural o la explanada (ver Figura 1).

Calzada de hormigón

La capa superior del pavimento está conformada por la calzada de hormigón, la cual tiene la responsabilidad de proporcionar tanto las características funcionales como gran parte de la capacidad estructural requerida. En cuanto a las características funcionales, es la encargada de brindar las condiciones superficiales necesarias, como el drenaje superficial, la fricción y la regularidad, de acuerdo con el tipo de vía y las condiciones de servicio, a fin de garantizar una conducción segura y cómoda. En lo que respecta a su capacidad estructural, debe ser lo suficientemente resistente para soportar las cargas durante el periodo de servicio y actuar como una barrera impermeable para las capas inferiores del pavimento, minimizando la entrada de agua desde la superficie hacia el interior de la estructura.

El espesor de la calzada dependerá en gran medida del nivel de tránsito pesado previsto, oscilando entre 15 cm y 20 cm para vías urbanas o de bajo tránsito pesado y de 20 cm a 30 cm en rutas de mayor volumen de vehículos pesados.

Base

La capa fundamental en el comportamiento del firme de un pavimento rígido es su base, pues proporciona un apoyo continuo, uniforme y estable a lo largo del tiempo. Si no se cumple esta condición, las losas del pavimento se ven sometidas a tensiones y deformaciones significativas debido a las cargas del tráfico. Esta capa se encuentra ubicada justo debajo de la calzada de hormigón y su función principal es prevenir la erosión en la interfaz entre la losa y el apoyo, lo que la convierte en un elemento obligatorio en las vías con tránsito pesado.

Además de esta función principal, la incorporación de la base en la estructura del pavimento ofrece varios beneficios, tales como mejorar la distribución de cargas, reducir las tensiones en las capas inferiores de la estructura, contribuir al drenaje subsuperficial del agua de infiltración, proteger los suelos de la explanada de la acción de las heladas, garantizar un soporte uniforme para la calzada de hormigón y proporcionar una plataforma de trabajo adecuada que no sea susceptible a las condiciones climáticas y sea apta para la circulación de vehículos de obra.

Una de las causas que puede provocar la falta de uniformidad en la base es lo que se conoce como bombeo de finos (pumping, en inglés): si hay agua debajo de la losa, la base contiene una proporción significativa de finos y la intensidad del tráfico pesado es relativamente alta, la circulación de estos vehículos y el paso de una losa a otra contigua puede provocar el bombeo de la mezcla de agua y finos en la zona de juntas o bordes del pavimento, lo que conduce a la erosión de la base y al descalce de las losas.

En el caso de tráficos medios y ligeros, se suelen utilizar las bases granulares tradicionales, como el macadam o la zahorra artificial (que consisten en gravas y arenas trituradas). No obstante, cuando se trata de tráficos pesados, es necesario emplear materiales granulares tratados con un ligante o conglomerante, como las bases de gravacemento.

Subbase

La subbase es una capa de firme que se ubica debajo de la base en la explanada, también conocida como subrasante. En algunos casos, esta capa puede no ser necesaria si la explanada ya cuenta con una elevada capacidad de soporte granular. Su principal función es proporcionar una base uniforme para la colocación y compactación de la capa de base, además de constituir una plataforma adecuada para su construcción. Es importante que esta capa tenga una función drenante, para lo cual es necesario que los materiales empleados no contengan finos. En cualquier caso, esta capa es generalmente necesaria como capa de transición. Las subbases granulares se componen de gravas y arenas naturales o trituradas, suelos estabilizados con cemento, gravaescoria, entre otros materiales.

Explanada

La subrasante o explanada es la superficie sobre la que se asienta la superestructura del pavimento. Es crucial que esta superficie tenga la resistencia y la regularidad geométrica adecuadas, pues es el soporte directo del pavimento. Además, la explanada puede estar compuesta por la capa superior del terraplén o el fondo de las excavaciones en terreno natural, y es responsable de soportar la estructura del pavimento. Para asegurar la estabilidad y el óptimo estado de la explanada, se seleccionan suelos con características aceptables y se compactan en capas para crear un cuerpo estable capaz de resistir la carga de diseño del tránsito.

Subdrenaje

En ciertas situaciones, es posible mejorar el sistema de drenaje de una estructura, incluyendo estructuras de subdrenaje. Esto permite eliminar rápidamente el agua que se filtra inevitablemente por las juntas y fisuras, evitando los efectos perjudiciales que podría causar su acumulación en la estructura del pavimento. Los subdrenes se componen de una red colectora de tuberías perforadas o ranuradas que se alojan en zanjas para recolectar el agua subterránea. El objetivo es controlar y retirar el agua, minimizando su efecto negativo en las capas estructurales del pavimento.

Juntas

Las juntas son cruciales para determinar las dimensiones de las losas del pavimento y controlar la formación de fisuras tanto en la etapa temprana como en servicio. Existen dos tipos de juntas: las de contracción, que implican debilitar la sección de hormigón, y las de construcción, que se moldean. La opción más común es utilizar el aserrado para crear las juntas, aunque también pueden formarse en fresco con la creación de surcos en el hormigón. En este último caso, puede haber manipulaciones posteriores que afecten la regularidad superficial, lo que limita su uso en juntas transversales en carreteras con tráfico intenso. El serrado de las juntas debe realizarse antes de que se formen las fisuras, pero no demasiado pronto, pues los bordes podrían dañarse. El momento adecuado depende del tipo de cemento y las condiciones de humedad y temperatura. Según el PG-3, se debe hacer el serrado de las juntas transversales dentro de las primeras 24 horas después de la puesta en obra del hormigón, mientras que para las longitudinales, el serrado debe hacerse entre 24 y 72 horas después. La profundidad mínima del corte debe ser de un tercio o un cuarto del espesor de la losa para las juntas longitudinales y transversales, respectivamente. Es recomendable sellar las juntas, especialmente en áreas con mucha lluvia, y para ello se utilizan productos de sellado, preferiblemente perfiles preformados de materiales elastoméricos que se introducen a presión.

Transferencia de carga

La transferencia de carga se refiere a la capacidad de una junta para transmitir una parte de la carga aplicada en una losa a la losa adyacente. Esta transferencia se puede lograr mediante la trabazón de áridos, que se produce entre las caras de la fisura que se desarrolla por debajo de la junta, o mediante el uso de pasadores. En algunos casos, se pueden emplear ambas técnicas en conjunto para lograr una transferencia de carga óptima.

Pasadores

Se trata de barras de acero lisas que se disponen en las juntas transversales para transferir cargas sin restringir el movimiento horizontal de las losas. Su función es reducir las tensiones y deflexiones en el hormigón, además de disminuir el riesgo de escalonamiento, bombeo y rotura en las esquinas de las losas.

Figura 2. Canastilla de pasadores (Calo et al., 2015)

Barras de unión

Se instalan en las juntas longitudinales para mantenerlas ancladas, garantizando así una transferencia de carga eficiente durante su periodo en servicio. La cantidad de acero necesaria se determina en función del espesor de la losa, la distancia al borde libre más cercano y la fricción en el plano de contacto con la base.

Figura 3. Barras de unión (Calo et al., 2015)

Arcenes

Aunque no forma parte de la estructura, la condición de soporte en los bordes de la calzada es fundamental en los pavimentos de hormigón. Si el arcén está pavimentado con una estructura de hormigón, la calzada puede transferir una parte de las cargas aplicadas a su estructura, lo que reduce las tensiones y deflexiones debidas a las cargas. Además, minimiza la infiltración de agua desde la superficie del pavimento. Además de los arcenes, existen otras alternativas estructurales, como la incorporación de bordillos (en pavimentos urbanos) o la ejecución de sobreanchos de calzada, que también contribuyen significativamente a mejorar la condición de soporte en los bordes.

Referencias:

CALO, D.; SOUZA, E.; MARCOLINI, E. (2015). Manual de diseño y construcción de pavimentos de hormigón. Instituto del Cemento Portland Argentino (ICPA).

IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.

KRAEMER, C. (1965) Pavimentos de hormigón normal y pretensado. Experiencia española en el tramo de ensayo. Publicación n.º 18 del Laboratorio de Transporte y Mecánica del Suelo. Centro de Estudios y Experimentación de Obras Públicas (CEDEX). Madrid.

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.

RECUENCO, E. (2014). Firmes y pavimentos de carreteras y otras infraestructuras. Garceta grupo editorial, Colección Escuelas, Madrid.

Curso:

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pavimento de hormigón armado con fibras para carreteras

Figura 1. https://blog.laminasyaceros.com/blog/hormigon-armado

El hormigón reforzado con fibras es aquel en el que se han incluido fibras en una proporción adecuada para mejorar alguna de sus propiedades respecto al hormigón convencional. Aunque el costo de este tipo de hormigón es alto, esto se compensa por sus características, como el aumento de la resistencia a la tracción y a la fatiga, un mejor comportamiento a flexotracción, la ductilidad, la resistencia al impacto y la durabilidad, así como la disminución y el control de la fisuración. La transmisión de esfuerzos fibra-matriz se produce por adherencia, superponiendo acciones que involucran fenómenos de adhesión, fricción y entrecruzamiento mecánico. Para asegurar una correcta utilización de fibras en el hormigón, es necesario seleccionar materiales con módulos de elasticidad comparables o superiores a los del hormigón.

El uso de hormigón con fibras en pavimentos no es algo nuevo. Durante la década de 1980, se popularizó su uso al reducir el espesor del pavimento, aumentar la distancia entre las juntas y aumentar su vida útil de cinco a ocho veces en comparación con los pavimentos tradicionales. Por desgracia, esta tendencia no se mantuvo y el hormigón con fibras desapareció silenciosamente del ámbito de la construcción de pavimentos. A pesar de esto, la investigación en la construcción de soleras industriales continuó, especialmente con el empleo de fibras de acero. En España, se han construido miles de metros cuadrados de pavimentos en naves industriales, talleres de mantenimiento de helicópteros, parques de contenedores, suelos de talleres de fábricas de automóviles, entre otros.

En los pavimentos de autopistas y carreteras, el consumo de hormigones reforzados con fibras se ha incrementado debido a su mayor resistencia a la flexotracción, al control de la fisuración, a su resistencia a la fatiga dinámica y a la posibilidad de realizar juntas cada 15 m o incluso de no realizarlas. Además, pueden utilizarse en la totalidad del espesor del pavimento o en forma de recrecidos sobre pavimentos rígidos o flexibles deteriorados. Como ventaja adicional, estos pavimentos solo requieren un espesor de 7 a 10 cm y se pueden colocar con cualquier extendedora tradicional o, simplemente, con reglas vibrantes. Sin embargo, su coste es más elevado y solo resulta justificado en aplicaciones como refuerzos adheridos a pavimentos ya existentes, pavimentos de puentes y pavimentos que soportan cargas muy pesadas, como las que se dan en puertos, aeropuertos y zonas industriales.

Para que las fibras cumplan su función correctamente, deben estar uniformemente distribuidas en la masa del hormigón. Por lo tanto, se recomienda aumentar la proporción de finos hasta llegar a proporciones de pasta del orden del 40 %, lo que supone un aumento del 10 % en comparación con las dosificaciones normales. También es importante limitar el tamaño máximo del árido a 20 mm. En el caso de los hormigones de pavimentos con áridos de 20 mm, el tamaño máximo debe ser inferior a 100 y la proporción en volumen de fibras debe ser de aproximadamente el 2% de la pasta o el 1% del volumen total. Es posible alcanzar resistencias a compresión de hasta 15 MPa con densidades de 2 t/m³. Sin embargo, es relevante saber que las fibras reducen la docilidad y la trabajabilidad al aumentar la proporción de fibras. Por lo tanto, es necesario incrementar la relación de cemento hasta 0,5-0,6, con dosificaciones entre 350 y 450 kg/m³, o bien emplear un plastificante.

Las fibras pueden ser de distintos materiales, desde microfibras plásticas de muy pequeño diámetro hasta fibras de acero, que es lo más habitual en pavimentos. Según su naturaleza, se puede controlar el proceso de formación de fisuras o mejorar su comportamiento estructural o su resistencia a la fatiga. La dosificación de microfibras oscila entre 0,6 kg/m³ y 1,0 kg/m³ y la de fibras de acero suele ser superior a los 30 kg/m³. Entre las características más importantes de las fibras metálicas se encuentran la forma de la fibra, que permite un buen anclaje en el hormigón, y la relación entre la longitud y el diámetro equivalente de la fibra. Esta relación es un factor clave que distingue a las fibras metálicas, ya que un valor mayor generalmente proporciona un mejor comportamiento, pero también dificulta la mezcla, el vaciado y el acabado del hormigón. Las fibras de acero mejoran las propiedades de ductilidad, dureza, resistencia al impacto y resistencia al desgaste, en función del tipo de fibra y su dosificación. Estas propiedades dependen de la longitud de las fibras, su diámetro, densidad, resistencia a la flexión y módulo de elasticidad. Por lo general, se utiliza acero de bajo contenido en carbono en forma de agujas o pequeños flejes arqueados en los extremos. Las dimensiones comunes son diámetros de 0,15 a 0,75 mm para agujas y anchuras de 0,25 a 0,90 mm con espesores de 0,15 a 0,40 mm para flejes. Las longitudes oscilan entre 6 y 70 mm, con dosificaciones de entre 20 y 80 kg/m³.

A continuación os dejo algún vídeo explicativo de este tipo de material.

Os dejo un artículo explicativo que, espero, os sea de interés.

Descargar (PDF, 375KB)

Referencias:

IECA (2012). Firmes de hormigón en carreteras. Guías técnicas. Firmes y explanadas.

KRAEMER, C. (1965) Pavimentos de hormigón normal y pretensado. Experiencia española en el tramo de ensayo. Publicación n.º 18 del Laboratorio de Transporte y Mecánica del Suelo. Centro de Estudios y Experimentación de Obras Públicas (CEDEX). Madrid

KRAEMER, C.; MORILLA, I.; DEL VAL, M.A. (1999). Carreteras II. Explanaciones, firmes, drenaje, pavimentos. Universidad Politécnica de Madrid, Madrid.

Curso:

Curso de fabricación y puesta en obra del hormigón.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Extendedora de gravilla

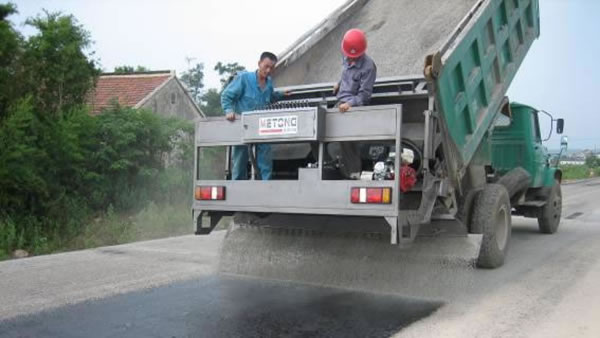

Figura 1. Extendedora de gravilla sobre camión. METONG

El engravillado tras un riego debe realizarse antes de que se enfríe el ligante. Se extiende entre 10 y 20 l/m2, con precaución de no superar la cantidad requerida, pues el ligante no absorbería toda la gravilla, produciéndose proyecciones peligrosas al circular los vehículos. Con una cantidad de gravilla inferior, se produciría una falta de recubrimiento, con zonas lisas y falta de agarre.



Existen dos tipos de máquinas extendedoras de gravilla, también denominadas gravilladoras:



  • Extendedora de gravilla sobre camión o rampa de extendido: A la caja basculante del camión se le acopla un extendedor desmontable que puede incorporar un tornillo sin fin para mejorar la distribución de la gravilla. La gravilla cae de la caja cuando bascula y llega al extendedor, que es una chapa de forma parabólica con unos separadores que uniformizan el extendido al caer al suelo. Un operario regula la apertura de la rampa para determinar la cantidad de árido a extender. El camión debe circular marcha atrás para no pisar el riego sin gravilla.
  • Extendedora de gravilla remolcada: En este caso, el extendedor se remolca por un camión que suministra la gravilla a la pequeña tolva de la extendedora, distribuyéndola según la velocidad del camión. Un tornillo sin fin distribuye la gravilla de forma uniforme. Esta máquina se limita a las gravas gruesas y la construcción de arcenes.

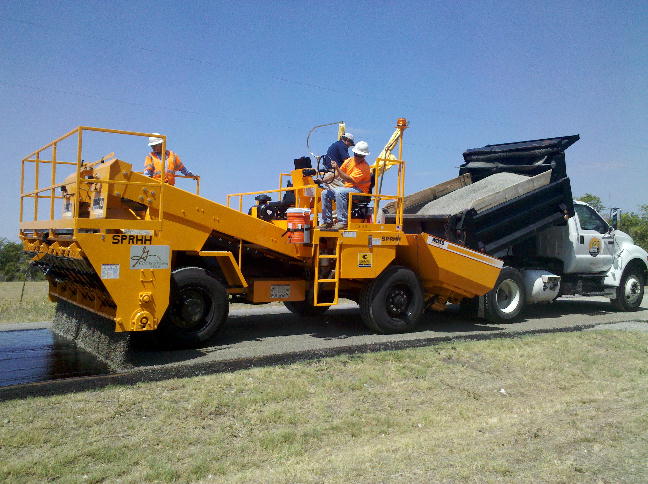

Figura 2. Extendedora de gravilla remolcada. http://www.columbiamaq.cl

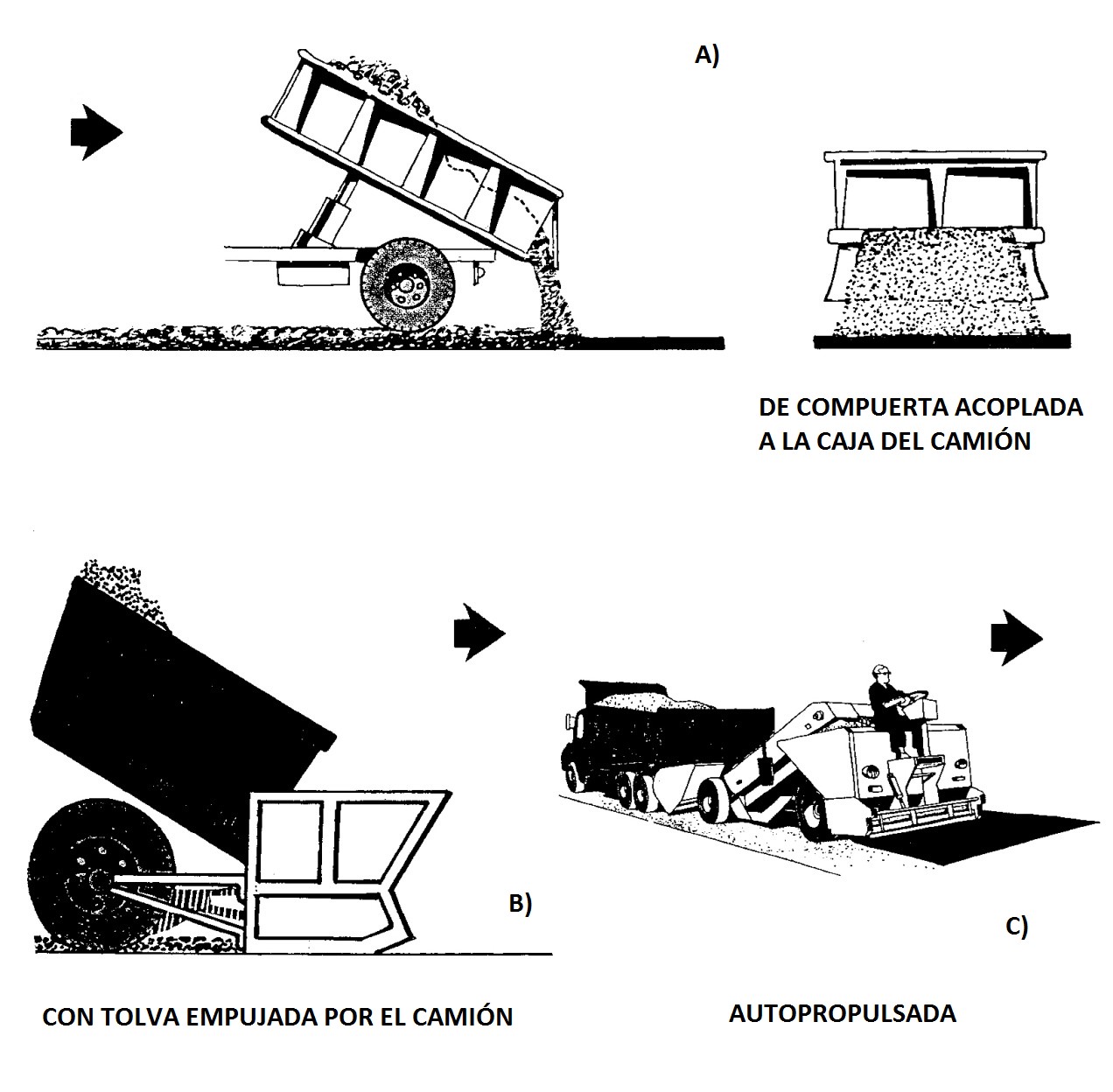

Figura 3. Esquemas de extendedoras de gravillas
