¿Hacia dónde van los prefabricados de hormigón?

prefabricado-hormigonOs presento a continuación un vídeo de 1 hora de duración del webinar celebrado el 1 de diciembre y organizado por ANDECE y STRUCTURALIA, para por un lado presentar la situación actual del mercado, la creciente demanda de construcciones sostenibles y el encaje del prefabricado de hormigón como tecnología puntera y con un gran margen de crecimiento todavía. Espero que os sea de interés.









Descabezado de pilotes con quebrantadores hidráulicos

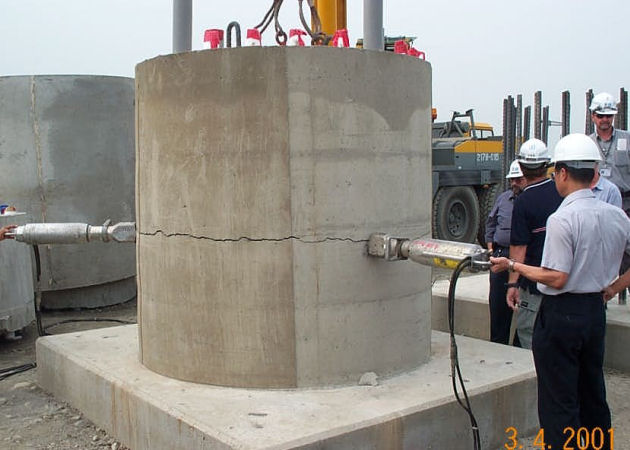

Descabezamiento de pilotes y muros pantalla
Descabezamiento de pilotes y muros pantalla

El descabezado de pilotes consiste en la retirada del hormigón para dejar al descubierto la armadura y unir el pilote con su encepado. Esta operación sirve para unir los elementos de la cimentación.  La complejidad del proceso de descabezado estriba en la retirada del hormigón de forma “limpia” y rápida sin dañar la armadura interior.

El descabezado con quebrantadores se realiza de la siguiente manera: se practican unos taladros al hormigón, dentro de ellos se introducen unos forros de plástico que después se eliminan y se introduce el quebrantador DARDA, para que después de descabezarlo deje sólo las varillas.



Sus principales ventajas son:

  • permite ahorrar mucho tiempo
  • es mucho más barato que otros sistemas
  • no afecta para nada a la estructura del hormigón

A continuación os dejo un vídeo e información adicional de la empresa ANZEVE para que tengáis más información sobre esta operación. Espero que os sea de interés.

Descargar (PDF, 199KB)

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Construcción de un paso inferior bajo vía

Paso inferiorEn estos dos vídeos se puede ver cómo se sustituyó un antiguo paso inferior para ferrocarril por otro en Cow Lane (Reading). El nuevo es un marco que se construyó fuera de su ubicación y luego se empujó hasta suposición definitiva. Espero que os gusten.

En este vídeo podemos ver los últimos 4 días de la construcción de un paso inferior en Reading, en diciembre de 2011.





La capacidad de un proceso y su aplicación a la construcción

Los procesos constructivos están sujetos a variabilidad. Las causas que justifican los distintos resultados a veces dependen de factores comunes y otras veces de factores aleatorios. Sin embargo, en las obras normalmente se aborda el control de la calidad una vez está el producto o la unidad de obra terminada. Es lo que se conoce como control de producto terminado. Mejor sería abordar el control de calidad del proceso. Herramientas no nos faltan, pero no son habituales en las obras. Abordamos en este post el concepto de “capacidad de un proceso” para entender mejor la necesidad del control estadístico antes de tener un producto terminado.

No siempre una máquina o un proceso es capaz de alcanzar la calidad exigida por un cliente o por otro proceso. Hay que tener esta idea muy clara pues existe cierta variabilidad debida a causas comunes que sólo se podrá solucionar si se cambia la máquina o el proceso, lo cual implica una decisión por parte de la alta dirección. Este aspecto lo hemos explicado en un post anterior.

Después de comprobar que el proceso está bajo control, el siguiente paso es saber si es un proceso capaz, es decir, si cumple con las especificaciones técnicas deseadas, o lo que es lo mismo, comprobar si el proceso cumple el objetivo funcional. Se espera que el resultado de un proceso cumpla con los requerimientos o las tolerancias que ha establecido el cliente. El departamento de ingeniería puede llevar a cabo un estudio sobre la capacidad del proceso para determinar en que medida el proceso cumple con las expectativas.

La habilidad de un proceso para cumplir con la especificación puede expresarse con un solo número, el índice de capacidad del proceso o puede calcularse a partir de los gráficos de control. En cualquier caso es necesario tomar las mediciones necesarias para que el departamento de ingeniera tenga la certeza de que el proceso es estable, y que la media y variabilidad de este se pueden calcular con seguridad. El control de proceso estadístico define técnicas para diferenciar de manera adecuada entre procesos estables, procesos cuyo promedio se desvía poco a poco y procesos con una variabilidad cada vez mayor. Los índices de capacidad del proceso son solo significativos en caso de que el proceso sea estable (sometidos a un control estadístico).

Para aclarar estas ideas, o paso un Polimedia explicativo que espero os guste.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Mesas basculantes para la fabricación de paneles prefabricados

Mesa-basculante-12
Mesa basculante para paneles prefabricados. Vía http://moldtechsl.es

Los paneles de hormigón prefabricado se han usado en las fachadas de los edificios desde los años 50 del siglo XX bajo el impulso de importantes arquitectos como Le Corbusier, Ropius, Aalto y otros. Desde ese momento, los paneles prefabricados de fachada han evolucionado fuertemente, con tendencia hacia unidades cada vez de mayor tamaño y peso. Hoy día se incorporan a dichas piezas el aislamiento y los acabados interiores y exteriores.

Las mesas basculantes permiten la prefabricación de estos paneles de hormigón al facilitar la basculación la extracción de las piezas. Esta basculación se realiza mediante cilindros hidráulicos telescópicos. Suelen contar las mesas con una o dos bandas laterales, que pueden ser fijas, abatibles o regulables en altura, según el tipo de panel a fabricar. Las mesas basculantes presentan un sistema de vibración eléctricos o neumáticos para la compactación del hormigón. También es posible incorporar sistemas de tuberías de calefacción para acelerar el curado del hormigón.

Aquí os paso un vídeo de una línea de producción de paneles de hormigón.

Microtúneles e hinca de tuberías

https://geosa.biz/productos-y-servicios/microtuneles-escudo-cerrado/

La excavación con microtuneladoras (microtunnelling) y la hinca de tuberías (pipe jacking) surgen de la necesidad de llevar a cabo el tendido de tuberías sin la excavación de zanja (trenchless) o ejecución “sin trinchera”). El método consiste en empujar la tubería desde un pozo e ir hincándola en el terreno a la vez que un elemento excavador por delante de ella va abriendo el hueco aprovechando el empuje transmitido por dicha tubería. Este método se emplea para diámetros superiores a 500 mm, aunque puede llegarse a diámetros de 1200 a 4000 mm. Se denominan microtúneles porque éstos se realizan sin la presencia de operarios dentro de la perforación, controlándose la perforadora de forma remota.

Microtúneles

El hincado de tuberías de hormigón armado con microtuneladoras es el sistema más empleado. Consta de las siguientes partes principales:

  • Pozo de ataque: debe disponer espacio suficiente para alojar los componentes de la hinca y proteger la zona de trabajo. Su pared posterior ha de ser capaz de resistir los empujes previstos para colocar la tubería.
  • Cabeza perforadora o microtuneladora: formada básicamente por el cabezal de ataque donde van colocados los grupos eléctricos, oleohidráulico y compresor así como los depósitos de aire y combustible y las distintas coronas de corte dependiendo de los terrenos a perforar. La tuneladora avanza asistida por un láser de guiado y los cilindros de orientación, que garantizan la correcta alineación y dirección de la hinca. Los desechos de la excavación se sacan por medio de una banda transportadora hacia el pozo de ataque. Una bomba de inyección de bentonita permite la lubricación de los tubos y favorece el transporte del material de desecho.
  • Elemento de empuje: formado por un sistema de cilindros hidráulicos en número adecuado al diámetro de los tubos que, a través de una corona para repartir esfuerzos, empuja sobre los tubos para introducirlos en la perforación. Dado que los cilindros hidráulicos tienen un recorrido limitado, se colocan unos postizos a medida que el tubo va introduciéndose con el fin de no parar el avance. Cuando la tubería hincada es de una longitud superior a 100 m, se hace necesario la utilización de estaciones intermedias de empuje. Estas constan de un sistema de cilindros hidráulicos de carrera corta, cuyo empuje actúa alternándose con el de la estación principal. La longitud de una perforación viene condicionada por la máxima presión que pueden desarrollar los cilindros y, por otra parte, por la resistencia que ofrece la compresión longitudinal de la tubería.



En el primer vídeo que os muestro vamos a ver una hinca de tubería, y en los otros dos, microtúneles propiamente dichos. Espero que os gusten. Por cierto, en Youtube podéis activar en algunos casos subtítulos si queréis.

Os dejo a continuación documentación sobre microtúneles gentileza de la empresa Pedraplus Ingenería S.L. Espero que os sea de interés.

Descargar (PDF, 1.25MB)

Referencias:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

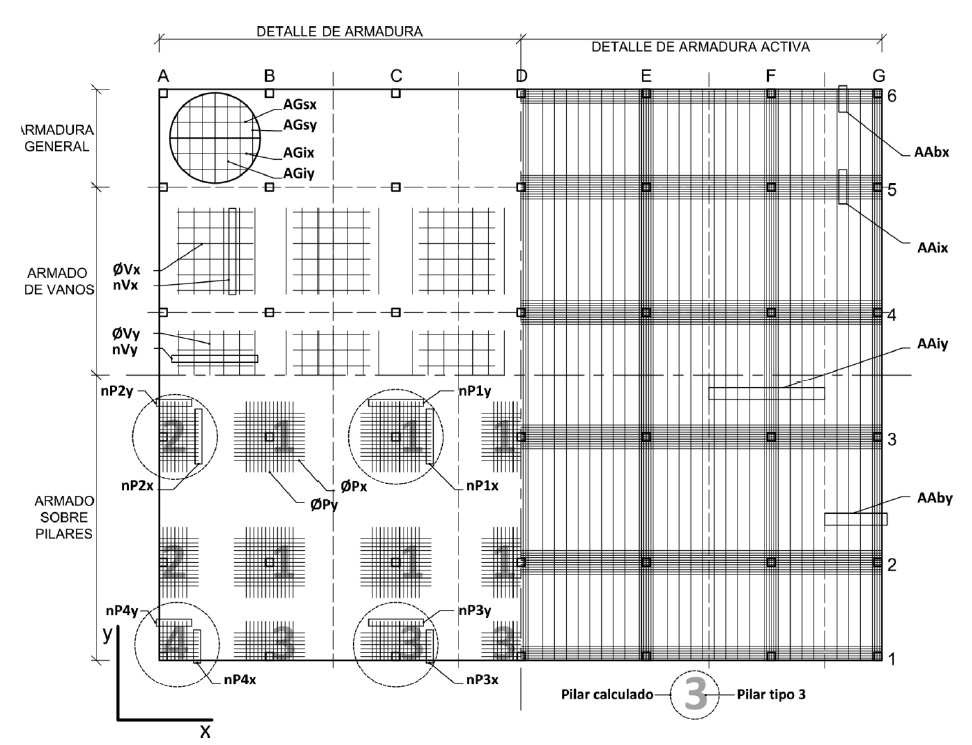

Tesis doctoral: Optimización heurística de forjados de losa postesa

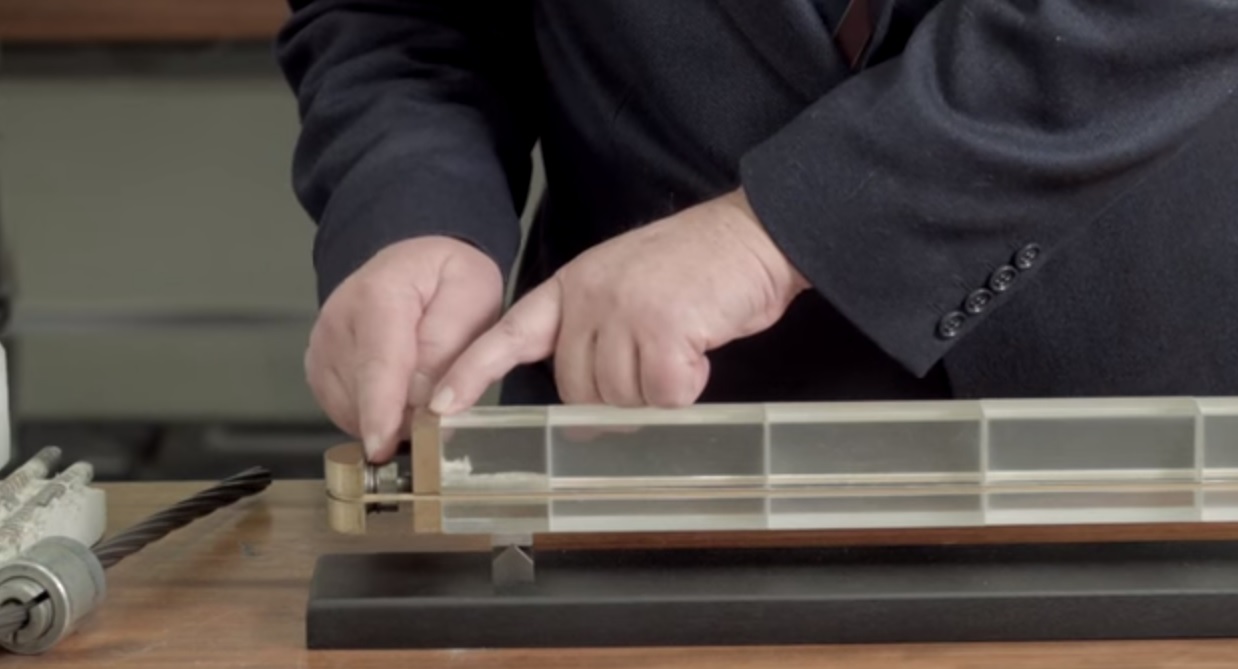

Sin títuloHoy 9 de diciembre de 2015 ha tenido lugar la lectura de la tesis doctoral de D. Ángel Rodríguez-Calderita Facundi denominada “Optimización heurística de forjados de losa postesa”, dirigida por Víctor Yepes Piqueras y Julián Alcalá Gonzalez. La tesis recibió la calificación de “Sobresaliente cum laude” por unanimidad. Presentamos a continuación un pequeño resumen de la misma.

Resumen

El objetivo fundamental de esta tesis consiste en el desarrollo de un nuevo algoritmo de optimización que permita una mayor eficiencia que otros algoritmos empleados en la optimización de estructuras, así como la obtención de reglas de diseño a partir de los resultados de la optimización de forjados de losa postesa.

Los forjados son los elementos estructurales que se repiten constantemente en el diseño de los edificios y que, por tanto, requieren de un grado de atención importante. Por esto su optimización presenta un indudable interés. Los forjados de losa postesa, en particular, suponen una mejora tecnológica respecto a los forjados convencionales, y resultan ventajosos dentro de determinados campos de aplicación.

Del análisis de los trabajos de investigación previamente publicados, se ha podido concluir que la optimización de estructuras de hormigón en general, y de forjados losa en particular, se aborda de forma eficaz mediante el uso de metaheurísticas. El uso de estas técnicas ha demostrado ser ventajoso al hacer posible considerar todos los elementos que conforman el forjado, dando al resultado de la optimización un enfoque muy práctico pues el resultado del proceso es un forjado completamente definido.

A partir de aquí se han implementado tres algoritmos mono-objetivo basados en otras tantas metaheurísticas: el recocido simulado (SA), la aceptación por umbrales (TA) y el algoritmo del solterón, este último con dos variantes (OBA, OBA1). Estos algoritmos han sido debidamente calibrados para mejorar su funcionamiento. La comparación entre ellos muestra que funcionan de un modo muy similar. El que ha proporcionado los mejores resultados ha sido el TA, con losas entre un 0.5% y un 1% más económicas que el resto de algoritmos. El algoritmo que mejores resultados ha obtenido a continuación es casi siempre el OBA 1, pues mejora al OBA, e incluso al TA para parametrizaciones de corta duración de cálculo.

En cualquier caso, el algoritmo TA ha mejorado el coste de una solución de referencia en un 31.63%. Este ahorro tan significativo se justifica por la reducción de canto, lo que reduce la medición de hormigón, y por tanto de peso, por lo que permite reducir también cuantías de acero. Asimismo se ha implementado un algoritmo multiobjetivo (SMOSA), enfrentando dos funciones objetivo que entran en conflicto: el coste económico y la seguridad estructural, evaluada mediante un factor definido como el menor de los factores de seguridad de todos los estados límite examinados. Los resultados indican que un incremento del factor de seguridad envolvente de un 5% sobre el mínimo impuesto por las normas requiere un sobrecoste del 2%, pero esta proporción no se mantiene lineal. Para aumentar la seguridad al doble del valor normativo, el coste se incrementa en un 89.54%.

2015-12-09 09.56.35

Con todos estos resultados, y analizando los resultados del algoritmo TA, se ha diseñado un nuevo algoritmo de optimización que se ha denominado Destrucción puntual más reconstrucción guiada (DP+RG). Se trata de un algoritmo inspirado en los algoritmos de destrucción-reconstrucción, con elementos de los algoritmos de búsqueda en entornos amplios. Se basa en emplear movimientos más sofisticados que dirigen la búsqueda no solo en función de la variación en la función objetivo, sino también en la alteración en el cumplimiento de los requisitos estructurales. Aunque se ha aplicado únicamente a este tipo de forjados es totalmente generalizable a la optimización de cualquier estructura de hormigón.

A pesar del requerimiento de memoria del equipo informático, este algoritmo ha resultado ser entre seis y doce veces más rápido que los algoritmos anteriores. También es más robusto, en el sentido de que las ejecuciones consecutivas del algoritmo proporcionan soluciones con una desviación máxima entre ellas del 0.29% en el peor de los casos, frente a valores de hasta el 12.5 % en el TA. Finalmente, los resultados obtenidos llegan a mejorar al TA entre un 1.1 y un 2.3% de media.

El forjado optimo desde el punto de vista económico será aquel que tenga un menor canto para la misma resistencia característica de hormigón, el canto ha resultado la variable más determinante de las analizadas lo que justifica que su ajuste se realice centímetro a centímetro y no en escalones de cinco centímetros que suele ser lo habitual.
