Cursos de ingeniería en línea: un formato ágil y eficiente de actualizarse

En estos tiempos de pandemia, donde han cambiado profundamente las formas de comunicarse y de impartir docencia, ha irrumpido con fuerza el número de cursos en línea. Pueden ser cursos síncronos, como los que hemos ofrecido en las universidades, o bien asíncronos, donde el estudiante va avanzando en función de su disponibilidad de tiempo. No obstante, en este último caso, siempre hay videoconferencias u otro tipo de fórmulas para que el estudiante pueda comunicarse con el profesor.

Otro tipo de fórmulas han aparecido también con fuerza. Son los webminarios o las conferencias por streaming que se realizan a través de muchos medios. Sin embargo, tras visualizar algunas de estas conferencias, tengo serias dudas al respecto. En la mayoría de los casos son ventas de productos de forma más o menos camuflada, pues son patrocinados por múltiples empresas. En otros casos los ponentes presentan un nivel bajo o discutible, con claros errores de concepto. No olvidemos que la democratización en la comunicación por redes sociales nos lleva a una acumulación de información sin filtrar. Como diría mi buen amigo Miguel Ángel del Val Melús, catedrático de caminos y aeropuertos de la Universidad Politécnica de Madrid, es preferible leer un buen libro técnico a atender la mayoría de webminarios que inundan las redes sociales.

También he tenido la experiencia de recibir múltiples invitaciones, especialmente de Iberoamérica, para participar en conferencias, webminarios y presentaciones de todo tipo. He participado, siempre de forma altruista, en alguna de ellas. No obstante, es imposible aceptar la inmensa mayoría de las invitaciones por falta material de tiempo. He descubierto que en estos países suele ser habitual que los estudiantes se organicen en lo que llaman “capítulos estudiantiles” y sean ellos, y no los profesores, los que se encargan de reclutar a posibles ponentes, sea cual sea su especialidad. En otros casos suelen ser Colegios Profesionales los que se ponen en contacto conmigo. A todos ellos les agradezco sus invitaciones, pero he de disculparme públicamente por el hecho de aceptar solo una fracción muy pequeña de ellas, por razones de agenda.

En cuanto a los cursos de ingeniería en línea, distinguiría dos tipos fundamentales. Los primeros, llamados MOOC, (acrónimo en inglés de Massive Online Open Courses) son cursos online masivos y abiertos. Normalmente se encuentran avalados por universidades de prestigio y se imparten por profesores universitarios. Mi plataforma preferida es la llamada edX, donde participan universidades y organizaciones como el MIT (Massachusetts Institute of Technology), Harvard University, Tecnológico de Monterrey, IBM, Banco Interamericano de Desarrollo o nuestra Universitat Politècnica de València. Estos cursos son totalmente gratuitos, aunque existe la opción de obtener un certificado oficial y verificado con un precio muy reducido, entorno a los 40 euros. La opción del certificado te permite acceder a la evaluación del curso y, en caso de superarlo, obtener dicho certificado.

El segundo tipo de curso es el organizado por alguna empresa especializada en docencia a distancia. Estos cursos suelen tener una presencia más intensa del profesor a través de videoconferencias o foros directos de consulta. En mi caso, tengo organizados tres cursos con la empresa Ingeoexpert. He de decir que me encuentro totalmente satisfecho con la gestión y profesionalidad de estos cursos, muchos de ellos avalados por profesores de universidades de prestigio. Estos cursos tienen distintas ediciones a lo largo del año y suelen ofrecer becas a estudiantes y también descuentos especiales a empresas.

A modo de ejemplo, os paso dos cursos MOOC que tengo en marcha. Estos cursos se repiten en el tiempo de forma indefinida, y por tanto, un estudiante puede empezar el curso en el momento que quiera.

Introducción a los encofrados y las cimbras en obra civil y edificación

Este es un curso básico de construcción de obras civiles y de edificación con encofrados y cimbras organizado y avalado por la Universitat Politècnica de València. En este curso aprenderás las distintas tipologías y aplicabilidad de los encofrados y las cimbras utilizados en obras de ingeniería civil, de edificación y en la industria del prefabricado. Se índice especialmente en la comprensión del empuje del hormigón fresco sobre los encofrados, en los aspectos relacionados con la seguridad en los trabajos de cimbrado, descimbrado, encofrado y desencofrado. Se estudia con detalle el cimbrado y descimbrado de plantas sucesivas en edificación y se abordan los encofrados y cimbras empleados en puentes, túneles, estructuras en altura, edificios, entre otros: encofrados telescópicos, trepantes, deslizantes, encofrados túnel, cimbras autolanzables, cimbras autoportantes, etc.

El contenido del curso está organizado en 4 módulos, cada uno con 4 secuencias de aprendizaje que permiten, con una dedicación menor a una hora diaria, aprender los aspectos básicos de los encofrados y las cimbras. Cada semana se trabaja un módulo, teniendo el curso una duración estimada de un mes.

La inscripción la puedes realizar en el siguiente enlace: https://www.edx.org/es/course/introduccion-a-los-encofrados-y-las-cimbras-en-obr?

Introducción a los procedimientos de construcción para la mejora de terrenos en obra civil y edificación

Este es un curso básico de procedimientos constructivos necesarios para la mejora de terrenos en obras civiles y de edificación. En este curso aprenderás las distintas técnicas de mejora del terreno utilizadas habitualmente en obras de ingeniería civil y de edificación. Se índice especialmente en la maquinaria necesaria, en los procedimientos constructivos, en la aplicabilidad a los distintos tipos de suelos, en aspectos económicos, medioambientales y de seguridad en los trabajos. A lo largo del curso se abordarán aspectos como la precarga, las columnas de grava, las inclusiones en el terreno, los pilotes de desplazamiento, la compactación dinámica, la compactación mecánica de suelos, las inyecciones del terreno, la estabilización de suelos, la mezcla profunda, los anclajes, el control del nivel freático, entre otros temas.

El contenido del curso está organizado en 8 módulos, cada uno con 4 secuencias de aprendizaje que permiten, con una dedicación menor a una hora diaria, aprender los aspectos básicos de las técnicas de mejora del terreno. Cada semana se trabaja un módulo, teniendo el curso una duración estimada de dos meses (8 semanas).

La inscripción la puedes realizar en el siguiente enlace: https://www.edx.org/es/course/introduccion-a-los-procedimientos-de-construccion-para-la-mejora-de-terrenos-en-obra-civil-y-edificacion

En cuanto a los cursos que he preparado para Ingeoexpert, son los siguientes:

Procedimientos de Construcción de cimentaciones y estructuras de contención en obra civil y edificación

El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 50 horas de dedicación del estudiante. Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-procedimientos-de-construccion-de-cimentaciones-y-estructuras-de-contencion-en-obra-civil-y-edificacion/?v=04c19fa1e772

Procedimientos de contención y control del agua subterránea en obras de ingeniería civil y edificación

El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 75 horas de dedicación del estudiante. Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-procedimientos-de-contencion-y-control-del-agua-subterranea-en-obras/?fbclid=IwAR0d1Ga2q6tuY_AfplyREj4TIOjMztLSRsy6aykXT-X4X903Mc8ERBw6TyY

Compactación superficial y profunda de suelos en obras de ingeniería civil y edificación

Este es un curso básico de técnicas y equipos de compactación superficial y profunda de suelos en obras civiles y de edificación. El curso, totalmente en línea, se desarrollará en 6 semanas, con un contenido de 75 horas de dedicación del estudiante. Toda la información la puedes encontrar en esta página: https://ingeoexpert.com/cursos/curso-de-compactacion-superficial-y-profunda-de-suelos-en-obras-de-ingenieria-civil-y-edificacion/

Supongo que en los próximos meses me centraré en nuevos cursos similares a éstos y a la redacción de los correspondientes libros de texto. De ello ya os daré detalles en su momento.

Curso gratuito online masivo: Introducción a los procedimientos de construcción para la mejora de terrenos en obra civil y edificación

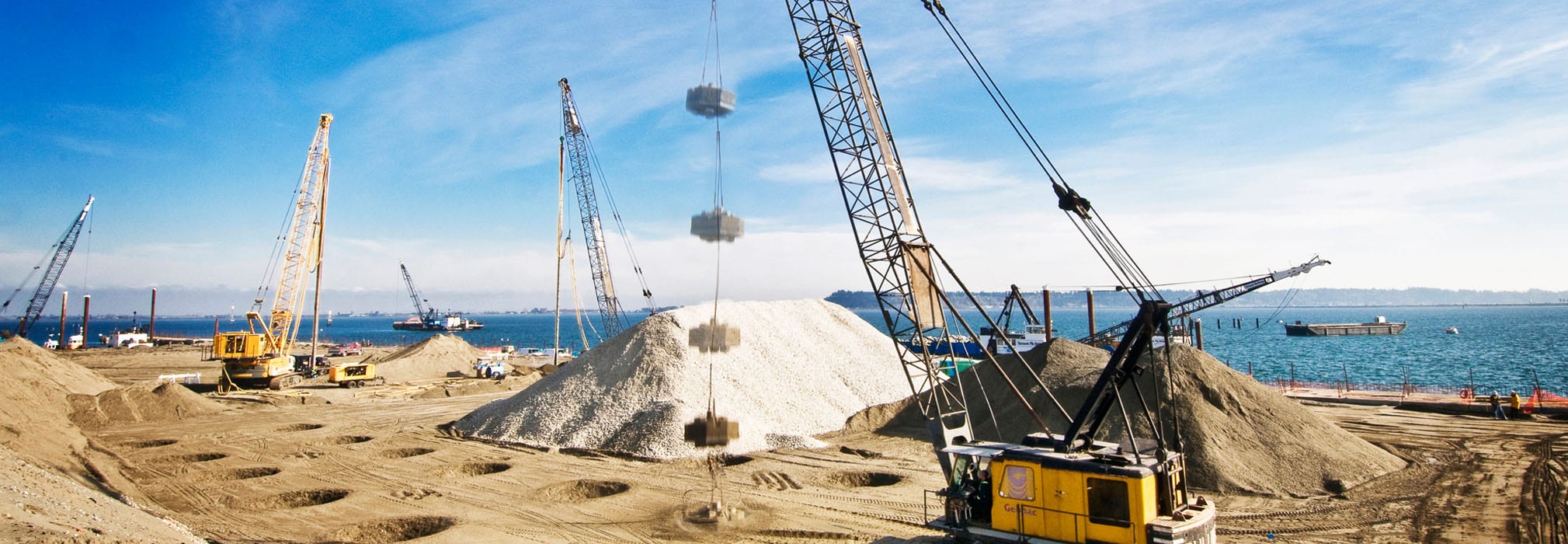

Compactación dinámica (cortesía de Menard)
Compactación dinámica (cortesía de Menard)

Acerca de este curso MOOC de la UPV

Este es un curso básico de procedimientos constructivos necesarios para la mejora de terrenos en obras civiles y de edificación. Es un curso que no requiere conocimientos especiales y está diseñado para que sea útil a un amplio abanico de profesionales con o sin experiencia, estudiantes de cualquier rama de la construcción, ya sea universitaria o de formación profesional. Además, el aprendizaje se ha escalonado de modo que el estudiante puede profundizar en aquellos aspectos que más les sea de interés mediante documentación complementaria y enlaces de internet a vídeos, catálogos, etc.

En este curso aprenderás las distintas técnicas de mejora del terreno utilizadas habitualmente en obras de ingeniería civil y de edificación. Se índice especialmente en la maquinaria necesaria, en los procedimientos constructivos, en la aplicabilidad a los distintos tipos de suelos, en aspectos económicos, medioambientales y de seguridad en los trabajos. A lo largo del curso se abordarán aspectos como la precarga, las columnas de grava, las inclusiones en el terreno, los pilotes de desplazamiento, la compactación dinámica, la compactación mecánica de suelos, las inyecciones del terreno, la estabilización de suelos, la mezcla profunda, los anclajes, el control del nivel freático, entre otros temas.

El contenido del curso está organizado en 8 módulos, cada uno con 4 secuencias de aprendizaje que permiten, con una dedicación menor a una hora diaria, aprender los aspectos básicos de las técnicas de mejora del terreno. Cada semana se trabaja un módulo, teniendo el curso una duración estimada de dos meses (8 semanas).

El inicio del curso es el 25 de mayo de 2021. La inscripción la puedes realizar en el siguiente enlace: https://www.edx.org/es/course/introduccion-a-los-procedimientos-de-construccion-para-la-mejora-de-terrenos-en-obra-civil-y-edificacion

Lo que aprenderás

Al finalizar el curso, los objetivos de aprendizaje básicos son los siguientes:

  • Comprender la utilidad y las limitaciones de las distintas técnicas de mejora del terreno empleadas en la construcción de obras civiles y de edificación.
  • Evaluar y seleccionar el mejor procedimiento constructivo y maquinaria necesaria para la mejora del terreno en unas condiciones determinadas, considerando la economía y la seguridad.

Programa del curso

  1. Clasificaciones de las técnicas de mejora y refuerzo del terreno
  2. Sustitución del terreno como técnica de mejora
  3. La precarga como técnica para la mejora de terrenos.
  4. Drenes verticales como técnica de mejora de terrenos
  5. Consolidación por vacío de suelos
  6. Columnas de grava
  7. Columna de grava ejecutada por medios convencionales
  8. Columna de grava mediante vibrodesplazamiento
  9. Columna de grava mediante vibrosustitución
  10. Columnas de grava compactada
  11. Pilotes de arena compactada
  12. Columnas encapsuladas con geotextil
  13. Refuerzo del terreno mediante inclusiones rígidas
  14. Concepto de pilotes y clasificaciones
  15. Pilotes de compactación
  16. Columnas de hormigón vibrado
  17. Columnas de módulo controlado
  18. Columnas de cal y de cal-cemento
  19. Columna de grava inyectada
  20. Pilotes de desplazamiento
  21. Pilotes de madera
  22. Pilotes metálicos
  23. Pilotes metálicos hincados
  24. Pilotes de hormigón armado hincados
  25. Pilotes prefabricados de hormigón pretensado
  26. Pilote de desplazamiento con azuche
  27. Sistema “Franki” de ejecución de pilotes de desplazamiento
  28. Hinca de pilotes con mazas de caída libre
  29. Hinca por vibración de pilotes
  30. Hinca silenciosa de pilotes
  31. Pilotes de extracción
  32. Pilotes perforados con barrena continua
  33. STARSOL: Pilotes con hélice continua mejorada
  34. Micropilotes
  35. Mejora del terreno mediante vibrocompactación
  36. Mejora de terreno mediante Terra-Probe
  37. Método vibroalas para mejora de suelos no cohesivos
  38. Compactación por resonancia de suelos
  39. Compactación dinámica
  40. Compactación dinámica rápida
  41. Sustitución dinámica
  42. Compactación con explosivos
  43. Compactación por impulso eléctrico
  44. Compactación por hidrovoladura
  45. Compactación mecánica de suelos
  46. Curva de compactación de un suelo
  47. Selección de un equipo de compactación
  48. Los tramos de prueba en la compactación de suelos
  49. Recomendaciones de trabajo en la compactación
  50. Técnicas de inyección del terreno
  51. Procedimientos empleados en la inyección de terrenos
  52. Materiales empleados en la inyección de terrenos
  53. Tipos de lechadas y aplicabilidad de los materiales de inyección de terrenos
  54. Inyección de lechadas inestables
  55. Inyección de lechadas estables
  56. Inyección de lechadas químicas
  57. Inyecciones de alta presión: Jet grouting
  58. Inyecciones de compactación
  59. Inyecciones de hidrofracturación
  60. Mezcla profunda de suelos
  61. Springsol: mejora de terrenos mediante columnas de suelo-cemento
  62. Pantallas realizadas por mezcla profunda de suelos (Deep Soil Mixing Walls)
  63. Pantallas de suelo-cemento con hidrofresa (Cutter Soil Mixing)
  64. Pantallas plásticas de bentonita-cemento
  65. Pantallas de suelo-bentonita
  66. Pantalla de lodo autoendurecible armado
  67. Pantallas delgadas de lodo ejecutadas mediante vibración de perfiles
  68. Pantallas de geomembranas
  69. Muros de tierra mecánicamente estabilizada: Tierra Armada
  70. Suelo reforzado con geosintéticos
  71. Soil nailing o suelo claveteado
  72. La técnica del bulonaje
  73. Concepto y clasificación de los anclajes
  74. Zonas de un anclaje
  75. Ejecución de un anclaje
  76. Seguridad en la ejecución de los anclajes
  77. La estabilización de suelos
  78. Estabilización de suelos con cal
  79. Estabilización de suelos con cemento
  80. Estabilización de suelos con ligantes bituminosos
  81. Estabilización de suelos con cloruros
  82. Grava-cemento
  83. Grava-emulsión
  84. Grava-escoria
  85. Mejora de terrenos por calentamiento
  86. Congelación de suelos
  87. Métodos biológicos como técnica de mejora de terrenos
  88. El problema del agua en las excavaciones
  89. Clasificación de las técnicas de control del agua en excavaciones
  90. Selección del sistema de control del nivel freático
  91. Drenaje de excavaciones mediante bombeos superficiales y sumideros
  92. Drenaje de excavaciones mediante zanjas perimetrales
  93. Drenaje horizontal con pozos radiales
  94. Drenaje de excavaciones mediante pozos filtrantes profundos
  95. Control del nivel freático mediante lanzas de drenaje (wellpoints)
  96. Electroósmosis como técnica de drenaje del terreno

Conozca al profesor

Víctor Yepes Piqueras

Catedrático de Universidad. Doctor Ingeniero de Caminos, Canales y Puertos. Universitat Politècnica de València

Ingeniero de Caminos, Canales y Puertos (1982-1988). Número 1 de promoción (Sobresaliente Matrícula de Honor). Especialista Universitario en Gestión y Control de la Calidad (2000). Doctor Ingeniero de Caminos, Canales y Puertos, Sobresaliente “cum laude”. Catedrático de Universidad en el área de ingeniería de la construcción en la Universitat Politècnica de València. Consejero del Colegio de Ingenieros de Caminos, Canales y Puertos. Su experiencia profesional se ha desarrollado fundamentalmente en Dragados y Construcciones S.A. (1989-1992) como jefe de obra y en la Generalitat Valenciana como Director de Área de Infraestructuras e I+D+i (1992-2008). Ha sido Director Académico del Máster Universitario en Ingeniería del Hormigón (2008-2017), obteniendo durante su dirección la acreditación EUR-ACE para el título. Profesor Visitante en la Pontificia Universidad Católica de Chile. Investigador Principal en 6 proyectos de investigación competitivos. Ha publicado más de un centenar artículos en revistas indexadas en el JCR. Autor de 10 libros, 22 apuntes docentes y más de 250 comunicaciones a congresos. Ha dirigido 14 tesis doctorales, con 6 más en marcha. Sus líneas de investigación actuales son las siguientes: (1) optimización sostenible multiobjetivo y análisis del ciclo de vida de estructuras de hormigón, (2) toma de decisiones y evaluación multicriterio de la sostenibilidad social de las infraestructuras y (3) innovación y competitividad de empresas constructoras en sus procesos.



Premio Docencia en Red 2018-2019 al mejor curso MOOC



Estoy muy agradecido por haber recibido el Premio por la calidad del material del curso MOOC titulado “Introducción a los encofrados y las cimbras en obra civil y edificación“, correspondiente al curso 2018-2019. Este es un curso que ya va por su tercera edición y al que se han inscrito más de 7000 interesados de todas partes del mundo.

Como podéis ver en esta página oficial de la Universitat Politècnica de València: http://www.upv.es/contenidos/DOCENRED/infoweb/docenred/info/1085709normalc.html, solo se concede un premio en toda la UPV para los cursos MOOC y es el de mayor cuantía económica. Este premio se suma al que me concedieron el año pasado por la elaboración de un vídeo educativo (Polimedia).

Para mí, como profesor, es un orgullo que tu universidad premie la labor docente desarrollada. Si bien el profesor universitario tiene otras facetas (investigadora, gestión, etc.), la docente es, sin duda, la más vocacional. Muchas gracias a todos.



Descargar (PDF, 104KB)

¿Cuáles son los coeficientes de seguridad de los materiales de un encofrado?

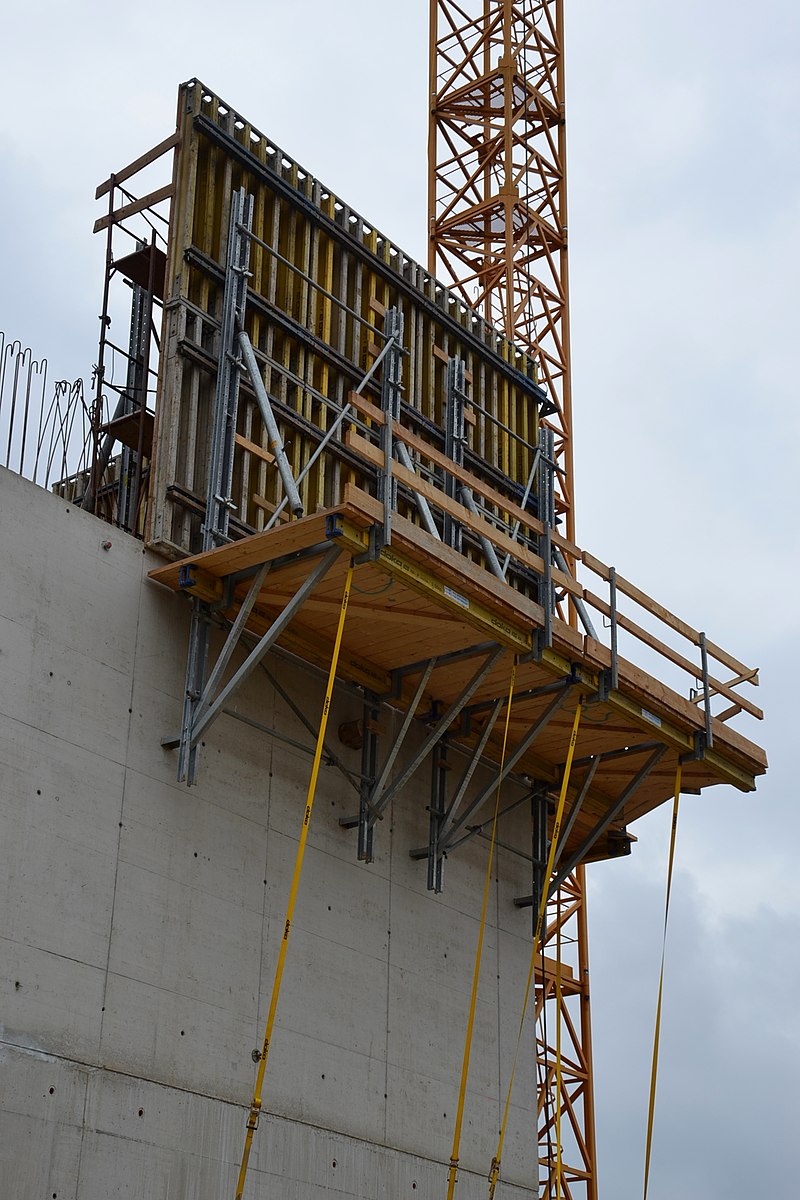

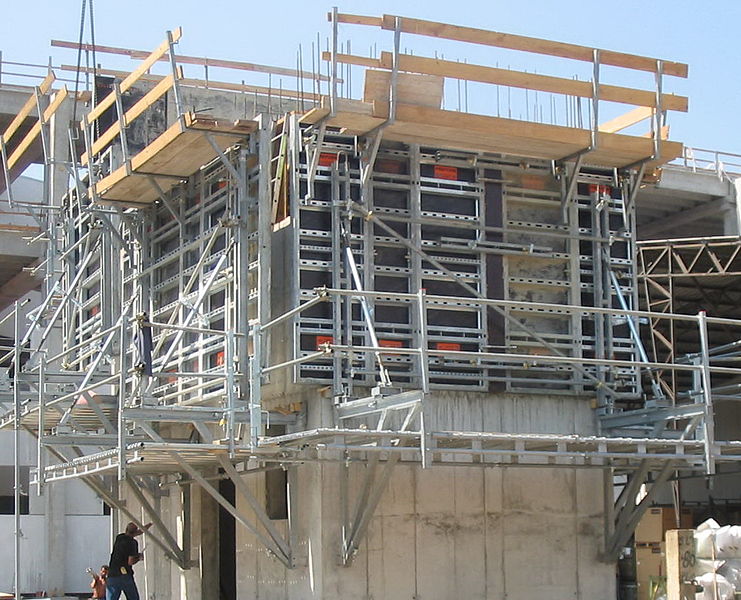

https://pl.m.wikipedia.org/wiki/Plik:Cassaforma_rampante_Destil.jpg

Los encofrados están formados por una composición de distintos materiales que, trabajando de forma conjunta, sirven como molde para el hormigón en estado fresco. En la Norma UNE 180201:2016 “Encofrados. Diseño general, requisitos de comportamiento y verificaciones“, se recogen los requisitos que deben cumplir dichos materiales.

Tanto el fabricante del material, como el fabricante de los elementos constitutivos de los encofrados, deben garantizar, mediante los ensayos correspondientes, las características mecánicas que expresan características resistentes de dichos materiales y del propio encofrado en su conjunto, mediante valores característicos obtenidos con un percentil del 5%.

Esos valores característicos se minoran con coeficientes (γM) de ponderación, para cada uno de los materiales, cuando se realizan los cálculos correspondientes al dimensionado de los elementos constitutivos de los encofrados.

  • En el caso del acero, se debe cumplir con la Norma UNE-EN 1993-1-1: “Proyecto de estructuras de acero. Reglas generales y reglas para edificios” (Eurocódigo 3). Para la comprobación en rotura, estado límite último, γM=1,05, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso del aluminio, se debe cumplir con la Norma UNE-EN 1999-1-1: “Proyecto de estructuras de aluminio. Reglas generales y reglas para edificios” (Eurocódigo 9). Para la comprobación en rotura, estado límite último, γM=1,10, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso de la madera, se debe cumplir con la Norma UNE-EN 1995-1-1: “Proyecto de estructuras de madera. Reglas generales y reglas para edificios” (Eurocódigo 5). La madera debe cumplir con una clase de duración corta y una clase de servicio 3. Para la comprobación en rotura, estado límite último, γM=1,30, sobre el que hay que aplicar el coeficiente  kmod con el valor indicado en dicha norma según el tipo y condiciones de madera utilizada. Para la comprobación de la deformación en servicio, estado límite de servicio, el valor del módulo de elasticidad a emplear es el valor medio Emedio sin ponderar, es decir,  γM=1,00.



En el caso de materiales compuestos, no existen normas disponibles. En este caso, el fabricante debe garantizar las características mecánicas del material compuesto, obtenidas mediante ensayos, mediante valores característicos obtenidos con un percentil del 5%.



¿Qué resistencia tiene que tener el hormigón para poder descimbrar?

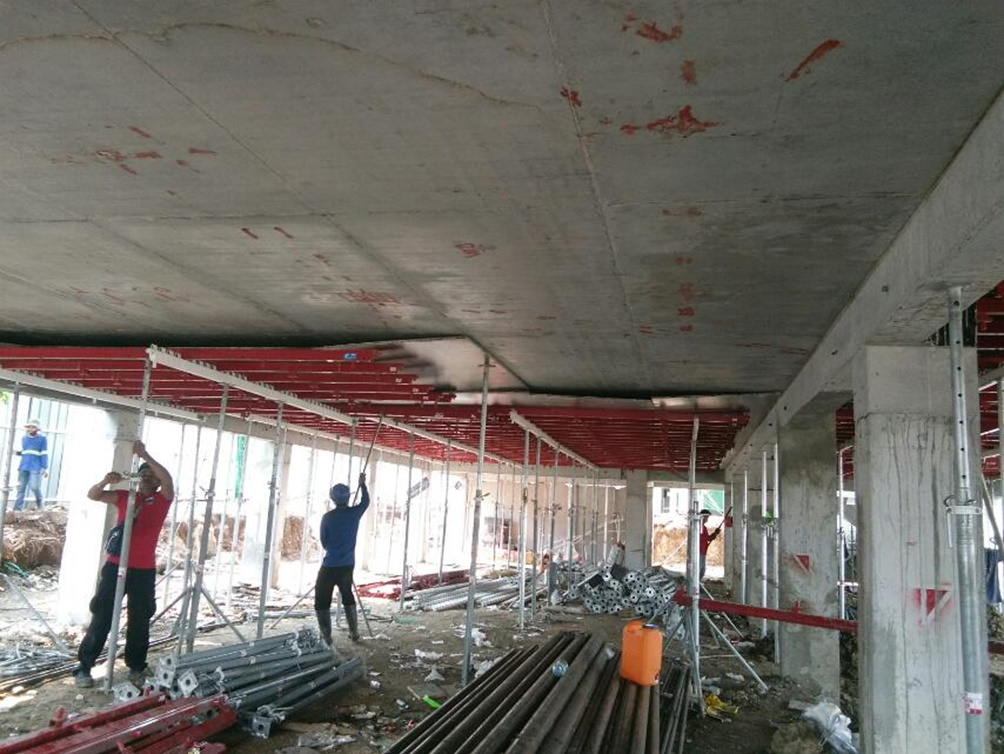

Figura 1. Desencofrado. Fuente: https://www.alsina.com/es-es/encofrados-para-losas-y-forjados-cimbrado-descimbrado-parcial-y-descimbrado-total/

En una entrada anterior, se destacó la importancia de definir adecuadamente el plazo de descimbrado, un asunto de considerable relevancia debido a sus implicaciones tanto en la economía como en la seguridad del proceso constructivo. La determinación de este plazo está intrínsecamente ligada al momento en el cual el hormigón puede resistir los esfuerzos durante la construcción. En consecuencia, la edad mínima para llevar a cabo el descimbrado se ve influenciada por diversos factores, tales como la evolución de la resistencia y el módulo de deformación del hormigón, el proceso de curado, la deformabilidad y la proporción de la carga permanente que actúa en el momento del descimbrado.

Para establecer este plazo mínimo, se pueden considerar dos métodos: el primero se basa en la resistencia a tracción del hormigón, mientras que el segundo se adhiere a los métodos propuestos por la EHE-08 en su artículo 74. No obstante, es crucial señalar que los plazos indicados por la EHE-08 no son compatibles con desencofrados rápidos.

Para agilizar el proceso de descimbrado, es esencial determinar el desarrollo de las resistencias mecánicas del hormigón a corto plazo, factor que depende en gran medida de la composición de la mezcla y la temperatura. La resistencia directamente vinculada con los fenómenos de anclaje y corte es la resistencia a tracción. Aunque esta resistencia no se incorpora directamente en los cálculos para estructuras de hormigón armado, reviste una importancia crucial en la estimación de los plazos de descimbrado. En algunos casos, la adherencia puede ser el aspecto crítico, pero, a efectos prácticos, se puede considerar la resistencia a tracción como determinante para el descimbrado.

Así, si tenemos una estructura con una acción característica de proyecto y en el momento de descimbrar está sometida a una fracción de esta acción, podremos realizar el descimbrado si se cumple la siguiente condición:

Por simplificar, se llama:

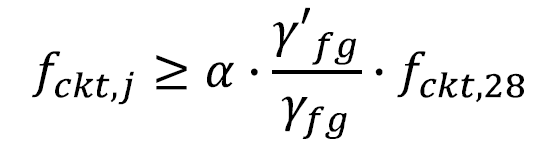

donde fckt,j  es la resistencia a tracción del hormigón a los j días, fckt,28 es la resistencia a tracción del hormigón en curado estándar a los 28 días, γ’fg es el coeficiente de mayoración de acciones aplicable a la situación correspondiente al descimbrado (por tratarse de una situación temporal puede ser menor de la del proyecto, sin ser inferior a 1,25), γfg es el coeficiente de mayoración de acciones de proyecto (1,50 para situación persistente o transitoria de efecto desfavorable para una acción permanente de valor no constante, por ejemplo) y α es la relación entre la carga característica de construcción y la característica de la estructura. Conviene fijarse que γ’fg depende del nivel de control; así, Calavera (2002) propone que sea de 1,30 para obras de control de ejecución intenso, de 1,35 para obras de control de ejecución normal y de 1,40 para obras de control reducido.

Aunque la fórmula previa es precisa, la complejidad radica en la precisa determinación de los valores asociados. En este sentido, un método práctico de aplicación en laboratorio implica la obtención de la resistencia a tracción indirecta del hormigón a través del ensayo brasileño. Para llevar a cabo este procedimiento, es necesario curar las probetas en condiciones semejantes a las de la estructura en cuestión. Mediante la realización de ensayos a distintas edades, podemos identificar el momento en el cual se alcanza el valor mínimo necesario para proceder al descimbrado.

Una alternativa para calcular el plazo de descimbrado implica el uso de curvas de referencia, las cuales ofrecen la evolución de la resistencia a tracción en relación con la temperatura y el tipo de cemento utilizado. En la Figura 2, se presentan las curvas elaboradas por Alvarado et al. (2005) para un hormigón con resistencia característica a compresión de 25 MPa y endurecimiento normal. Para ajustar la evolución de la temperatura del hormigón en obra, se emplea el método de madurez, una herramienta que evalúa la resistencia del hormigón recién colocado al relacionar el tiempo y las mediciones de temperatura con los valores de resistencia reales. El Anexo A de la norma UNE 83160-1 IN proporciona un ejemplo práctico de aplicación de los métodos de madurez.

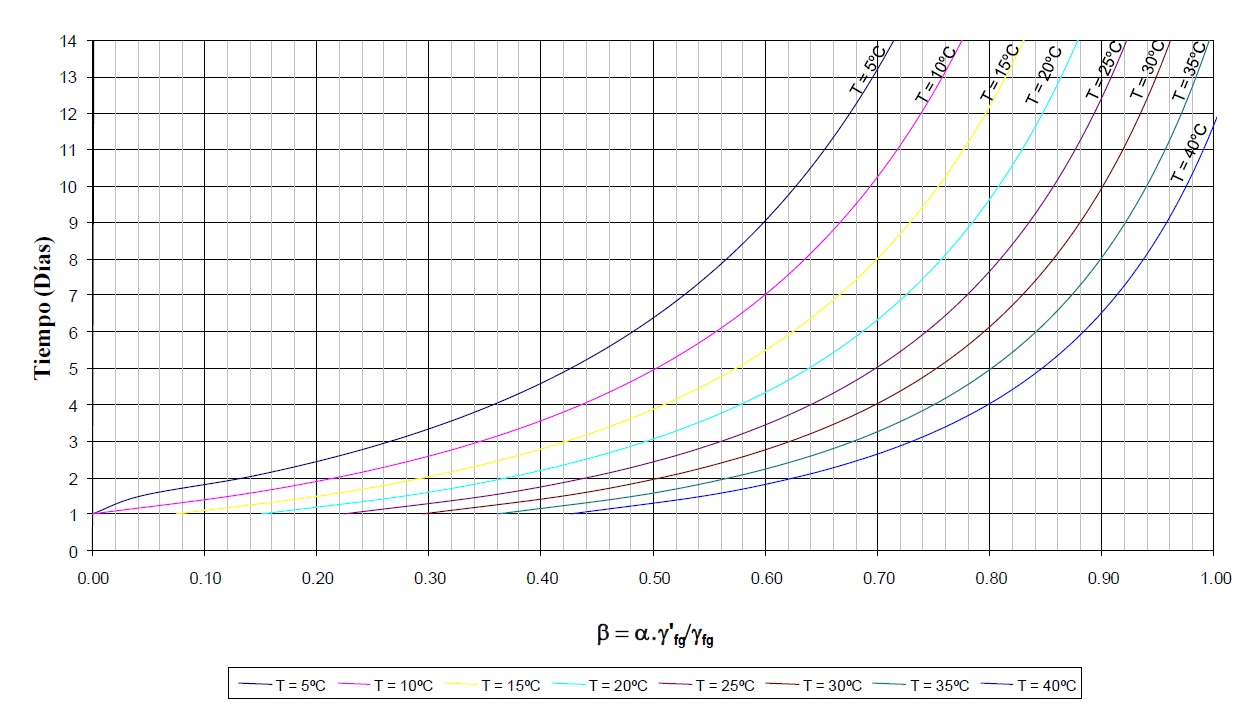

Figura 1. Curvas para determinar el plazo de descimbrado para un hormigón de 25 MPa y cemento de endurecimiento normal (Alvarado et al., 2005)

Por último, podríamos utilizar la relación que existe entre la resistencia a tracción directa y la resistencia a compresión. Así, la EHE-08 propone la siguiente relación, cuyo mayor inconveniente es que solo es válida para edades superiores a 7 días y para hormigones de resistencia característica menor o igual a 50 MPa:

sustituyendo las expresiones que relacionan la resistencia a tracción con la resistencia a compresión a edades jóvenes, se obtiene la siguiente condición de la EHE-08 (solo válida para edades superiores a 7 días):

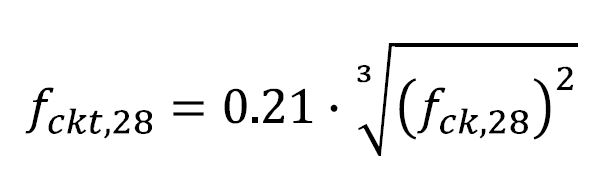

Por otra parte, sabiendo que la resistencia a tracción pura (fckt) está relacionada con la resistencia a tracción indirecta obtenida en el ensayo brasileño (f ‘ckt) mediante la siguiente relación aproximada:

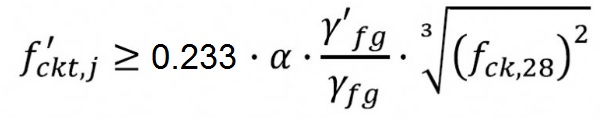

se puede concluir que la condición de descimbrado, en función de la resistencia a tracción el ensayo brasileño, sería la siguiente (solo válido para edades superiores a 7 días):

Sin embargo, esta expresión de la EHE-08, donde se requiere una resistencia característica mínima a compresión en el momento de descimbrar, puede resultar poco restrictiva para determinados tipos de cementos. Para un cemento CEM II/A-V 42.5, Alvarado et al (2005) proponen la siguiente ecuación, más ajustada que la anterior, para determinar la resistencia a compresión necesaria para el momento del descimbrado:

Finalmente, como medida de precaución y a pesar de lo expuesto anteriormente, se recomienda un plazo que no sea inferior a 3 días, considerando la incertidumbre inherente al cálculo de la evolución de las resistencias del hormigón en edades tempranas. Además, se desaconseja el descimbrado en casos donde las resistencias sean inferiores a los 10 N/mm2 por razones estéticas, como cambios en el color, desconchones, textura, entre otros, especialmente si la superficie de hormigón tiene un propósito específico.

Referencias:

  • ALVARADO, Y.A.; CALDERÓN, P.A.; ADAM, J.M.; PAYÁ, I.J.; PELLICER, T.; PALLARÉS, F.J.; MORAGUES, J.J. (2009). An experimental study into the evolution of loads on shores and slabs during construction of multistory buildings using partial striking. Engineering Structures, 31(9):2132-2140.
  • ALVARADO, Y.A.; CALDERÓN, P.A.; PALLARÉS, F.J.; PELLICER, T. (2005). Estimation of shore removal times in bidirectional in situ concrete floor slabs applying the maturity method. Bangkok, Thailand.
  • CALAVERA, J. (2002). Cálculo, construcción, patología y rehabilitación de forjados de edificación: unidireccionales y sin vigas-hormigón metálicos y mixtos. Intemac Ediciones, Madrid.
  • CALAVERA, J., FERNÁNDEZ, J. (1991). Cuaderno Nº 3: Criterios para el descimbrado de estructuras de hormigón. INTEMAC, Madrid.
  • CALDERÓN, P.A.; ALVARADO, Y.A.; ADAM, J.M. (2011). “A new simplified procedure to estimate loads on slabs and shoring during the construction of multistorey buildings”, Engineering Structures (2011),
  • FERNÁNDEZ, J. (1986). Estudio experimental de la evolución de las características mecánicas del hormigón curado en diversas condiciones y su aplicación al cálculo de los procesos de descimbrado. Tesis Doctoral, Universidad Politécnica de Madrid, Madrid.
  • MINISTERIO DE FOMENTO (2008). Instrucción de hormigón estructural. EHE-08. Comisión Permanente del Hormigón, Madrid.
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
  • YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2



Resistencia a fricción contra deslizamiento del apoyo de una cimbra

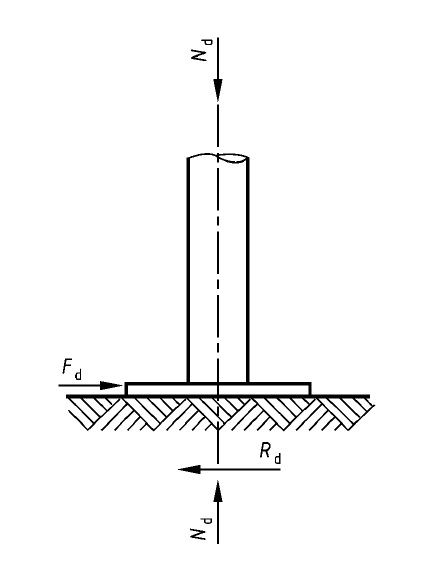

Figura 1. Resistencia de fricción contra deslizamiento. Fuente: EN 12812

Los pequeños detalles son los que, en ocasiones, provocan accidentes o problemas importantes en una obra. En este post vamos a comentar brevemente cómo evitar en el cálculo estructural de una cimbra el deslizamiento local del apoyo. Se trata de una comprobación sencilla que vamos a describir siguiendo las indicaciones de la norma UNE-EN 12812 “Cimbras. Requisitos de comportamiento y diseño general”.

La forma de evitar el deslizamiento local de la cimbra se puede realizar confiando en la fricción, mediante un dispositivo mecánico, o por la combinación de ambos. Para este último caso, se debería garantizar que actúan tanto la resistencia a fricción como el dispositivo mecánico de forma conjunta. Téngase en cuenta que la rigidez del dispositivo mecánico y cualquier tolerancia u holgura pueden retrasar el trabajo conjunto.

Para que la resistencia a fricción Rf,d sea suficiente, debe superar al valor de cálculo de la fuerza paralela al plano de apoyo que conduce al deslizamiento, Fd (véase la Figura 1).







Rf,d se calcula de la siguiente forma:

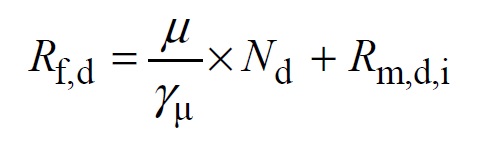

donde:

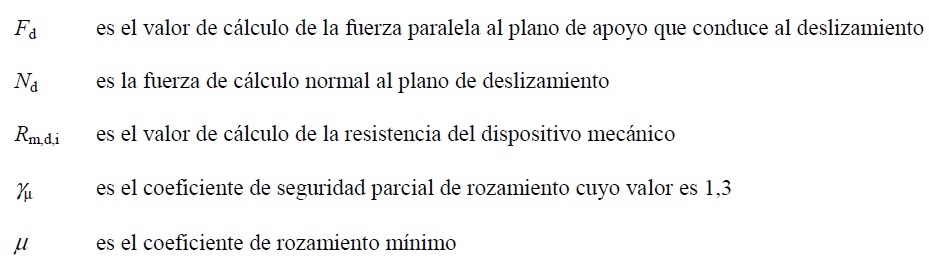

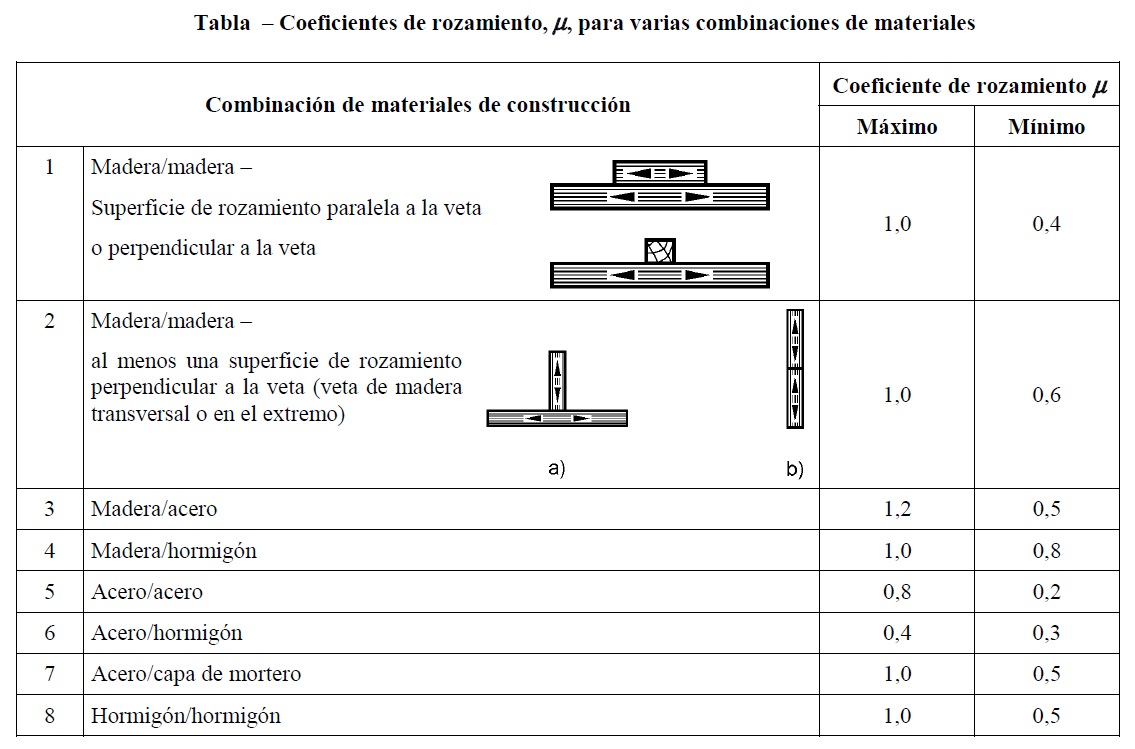

Los coeficientes de rozamiento dependen de la combinación de materiales. En la siguiente tabla aportada por la norma UNE-EN 12812 se sugieren algunos valores que pueden modificarse si se disponen de datos más reales realizados por experimentación para un caso particular.

Bibliografía y enlaces útiles sobre encofrados y cimbras

Imagen: AFECI (Asociación de Fabricantes de Encofrados y Cimbras). http://www.afeci.es/

Una vez finalizada la primera edición del curso MOOC sobre cimbras y encofrados, algunos alumnos me han solicitado que reúna toda la documentación y enlaces de interés al respecto. Es por ello que os dejo a continuación una lista que, probablemente, iré ampliando sucesivamente. Por cierto, al final más de 1000 alumnos se inscribieron en este primer curso gratuito y masivo. El objetivo era un curso divulgativo que llegase al máximo número de perfiles diferentes. Estamos preparando ya una segunda edición MOOC similar para aquellos que no pudieron hacer la primera versión y un curso de 30 horas donde, además se incluyan problemas y casos prácticos y permita un certificado oficial del Centro de Formación de Posgrado de la Universitat Politècnica de València (muchos alumnos necesitan, a parte de los conocimientos, un certificado académico). Ya os iré contando este proyecto, que seguramente se pondrá en marcha en el último trimestre de este año.

Enlaces y documentos de interés:

Estudios de apuntalamiento: De la teoría a la práctica. Jornada divulgativa (2018). Seguridad en fase de estructuras. (enlace)

Sistemas de encofrado: análisis de soluciones técnicas y recomendaciones de buenas prácticas preventivas. Fundación Agustín de Betancourt (2011), Comunidad de Madrid, 130 pp. (enlace)

Estudio de las condiciones de trabajo en encofrado, hormigonado y desencofrado. Fernández, R.; Honrado, C. (2010), Junta de Castilla y León, 68 pp. (enlace)

Guía informativa sobre encofrados y cimbras. AFECI. (enlace)

Guía práctica de encofrados. OSALAN (2007), Instituto Vasco de Seguridad y Salud Laborales, 200 pp. (enlace)

Colección de Legislación en materia de Prevención de Riesgos Laborales. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo. (enlace)

REAL DECRETO 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura. BOE nº 274 13-11-2004. (enlace)

Orden FOM/3818/2007, de 10 de diciembre, por la que se dictan instrucciones complementarias para la utilización de elementos auxiliares de obra en la construcción de puentes de carretera.(enlace) BOE Nº 310 27-12-2007

Soluciones completas de encofrado túnel. Túneles y encofrados. (enlace)

Encofrado vertical. Sistemas trepantes (I). Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2009). (enlace)

Encofrado vertical. Muros a dos caras, pilares, muros a una cara (II). Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2009).  (enlace)

Encofrado horizontal: protecciones colectivas (I). Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2008). (enlace)

Encofrado horizontal: protecciones colectivas (II). Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2008).  (enlace)

Cimbras montadas con elementos prefabricados (I): normas constructivas. Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2016). (enlace)

Cimbras montadas con elementos prefabricados (II): normas constructivas. Notas técnicas de prevención. INSHT, Instituto Nacional de Seguridad e Higiene en el Trabajo (2016). (enlace)

Norma UNE 180 201: Encofrados. Diseño general, requisitos de comportamiento y verificaciones. AENOR (2016). (enlace)

Norma UNE-EN 12812: Cimbras. Requisitos de comportamiento y diseño general. AENOR (2008). (enlace)

Norma UNE 76501: Estructuras auxiliares y desmontables. Clasificación y definición. AENOR (1987).

Norma UNE-EN 1065: Puntales telescópicos regulables de acero. Especificaciones del producto, diseño y evaluación por cálculos y ensayos. AENOR (1999).

Norma UNE-EN 16031: Puntales telescópicos regulables de aluminio. Especificaciones del producto, diseño y evaluación por cálculos y ensayos. AENOR (2013).

Bibliografía:

ACHE (2005). Diseño y utilización de cimbras. Colegio de Ingenieros de Caminos, Canales y Puertos. Asociación Científico-técnica del Hormigón Estructural. Madrid, 624 pp.

ACI 318. Requisitos de Reglamento para Concreto Estructural (ACI 318S-05) y Comentario (ACI 318SR-05).

APA (2002). Encofrado de concreto (hormigón). Guía de diseño y construcción.

Báez, J.M. (2016). Análisis de las legislaciones e cimbras en materia de prevención en Reino Unido, España y República Dominicana. Tesis de Máster. Universitat Politècnica de Catalunya.

Buitrago, M. (2014). Desarrollo de una aplicación informática de apoyo al cálculo del proecso constructivo de cimbrado/descimbrado de edificios en altura hormigonados in situ. Optimización del proceso aplicando técnicas de optimización heurística. Trabajo de Investigación CST/MIH. Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil. Universitat Politècnica de València.

Calavera, J. (2002). Cálculo, construcción, patología y rehabilitación de forjados de edificación: unidireccionales y sin vigas-hormigón metálicos y mixtos. Intemac Ediciones, Madrid.

Corral, V. (2012). La influencia de los encofrados deslizantes en la construcción de las torres de un puente. Universidad Técnica de Ambato (Ecuador).

Díaz-Lozano, J. (2008). Criterios técnicos para el descimbrado de estructuras de hormigón. Tesis doctoral. Departamento de ingeniería civil: construcción. Universidad Politécnica de Madrid.

Dinescu, T.; Sandur, A.; Radulescu, C. (1973). Los encofrados deslizantes. 1ª edición. Espasa-Calpe, S.A. Pozuelo de Alarcón, 496 pp.

Gasch, I. (2012). Estudio de la evolución de cargas en forjados y estructuras auxiliares de apuntalamiento durante la construcción de edificios de hormigón in situ mediante procesos de cimbrado, clareado y descimbrado de plantas sucesivas. Tesis doctoral. Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil. Universitat Politècnica de València.

González, F. (2007). Construcción de pasos superiores pretensados. Departamento de Ingeniería de la Construcción, 74 pp.

Griñán, J. (2000). Encofrados. 23ª edición. Grupo Editorial CEAC, S.A. Barcelona, 176 pp.

Grundy, P.; Kabaila, A. (1963). Construction loads on slabs with shored fromwork in multistory buildings. ACI Structural Proceedings, 60(12): 1729-1738.

Ledo, J.Mª. (1997). Andamios, apeos y entibaciones. 17ª edición. Grupo Editorial CEAC, S.A. Barcelona, 168 pp.

López Desfilís, V.J. (1995). Acciones a considerar en el proyecto y construcción de estructuras y elementos auxiliares. Normativa vigente. Apuntes del Máster Seguridad e Higiene en la Construcción. Universidad Politécnica de Valencia.

Martín, J. (1983). Presiones del hormigón fresco. Monografía del Instituto Eduardo Torroja. nº 371. Madrid, 60 pp.

Ministerio de Fomento (1999). Instrucción de Hormigón Estructural EHE. Edita: Secretaría general técnica, centro de publicaciones, Ministerio de Fomento. Madrid, 472 pp.

Paz-Jáuregui, J. (2014). Diseño de un sistema de encofrados metálicos para la fundición de los pilares de un puente empleando software CAD/CAE. Tesis de pregrado. Universidad de Piura.

PERI (1990). PERI. Técnica de encofrados. Manual 90. Ed. PERI, 189 pp

PERI (2017). PERI. Encofrados y andamios. Manual 2017. Ed. PERI, 157 pp.

Peurifoy, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill Book Company. Madrid, 344 pp.

Ricouard, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.

Sánchez Merino, E. (2012). Diseño y cálculo del cimbrado y encofrado de un paso superior con tablero de “ala de gaviota”. Proyecto Final de Carrera. Universidad Carlos III, Madrid.

SEOPAN (2015). Manual de cimbras autolanzables. Tornapunta Ediciones, Madrid, 359 pp.

Yepes, V. (1992). Seguridad en la construcción de tableros de puentes losa cimbrados. Apuntes del Máster Seguridad e Higiene en la Construcción. Universidad Politécnica de Valencia.

Yepes, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Yepes, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Yepes, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2





Premio Docencia en Red 2017/2018

El viernes pasado recogí en el Paraninfo de la Universitat Politècnica de València, uno de los premios de Docencia en Red correspondientes a la convocatoria 2017/2018. Pero, ¿qué es la Docencia en Red? Para trabajar en la mejora del rendimiento académico de los estudiantes, la UPV ha definido una línea de acción de intensificación del uso de las nuevas tecnologías de la información y las comunicaciones en la docencia. En este contexto, el Plan DOCENCIA EN RED, tiene como objetivo es incentivar en el profesorado la elaboración de materiales educativos reutilizables en formato digital.

Los materiales educativos se elaboran en formato digital, de forma que puedan ser almacenados en bases de datos, distribuidos a través de la red y accesibles desde cualquier navegador estándar. Los objetos de aprendizaje elaborados se incluyen en el repositorio institucional de la UPV (RiuNet).

En particular, este año hice una serie de vídeos educativos relacionados con las cimbras autolanzables. Este material ha formado parte del curso MOOC sobre cimbras y encofrados, que ha tenido más de 1000 alumnos inscritos y que en septiembre volverá a repetirse su edición.

Curso gratuito online masivo: Introducción a los encofrados y las cimbras en obra civil y edificación

Cimbra porticada. Imagen V. Yepes (1991)

Acerca de este curso MOOC de la UPV

Este es un curso básico de construcción de obras civiles y de edificación con encofrados y cimbras organizado y avalado por la Universitat Politècnica de València. Es un curso que no requiere conocimientos especiales y está diseñado para que sea útil a un amplio abanico de profesionales con o sin experiencia, estudiantes de cualquier rama de la construcción, ya sea universitaria o de formación profesional. Además, el aprendizaje se ha escalonado de modo que el estudiante puede profundizar en aquellos aspectos que más les sea de interés mediante documentación complementaria y enlaces de internet a vídeos, catálogos, etc.

En este curso aprenderás las distintas tipologías y aplicabilidad de los encofrados y las cimbras utilizados en obras de ingeniería civil, de edificación y en la industria del prefabricado. Se índice especialmente en la comprensión del empuje del hormigón fresco sobre los encofrados, en los aspectos relacionados con la seguridad en los trabajos de cimbrado, descimbrado, encofrado y desencofrado. Se estudia con detalle el cimbrado y descimbrado de plantas sucesivas en edificación y se abordan los encofrados y cimbras empleados en puentes, túneles, estructuras en altura, edificios, entre otros: encofrados telescópicos, trepantes, deslizantes, encofrados túnel, cimbras autolanzables, cimbras autoportantes, etc.

El contenido del curso está organizado en 4 módulos, cada uno con 4 secuencias de aprendizaje que permiten, con una dedicación menor a una hora diaria, aprender los aspectos básicos de los encofrados y las cimbras. Cada semana se trabaja un módulo, teniendo el curso una duración estimada de un mes.

El inicio del curso es el 12 de junio de 2018, y la finalización, el 9 de julio de 2018. La inscripción la puedes realizar en el siguiente enlace: https://www.upvx.es/courses/course-v1:IngenieriaDeLaConstruccion+encofrados+2018-01/about

Lo que aprenderás

Al finalizar el curso, los objetivos de aprendizaje básicos son los siguientes:

  1. Comprender la utilidad y las limitaciones de las estructuras auxiliares (encofrados y cimbras) en la construcción de obras civiles y de edificación
  2. Evaluar y seleccionar el mejor tipo de encofrado y cimbra necesario para una construcción en unas condiciones determinadas, considerando la economía y la seguridad



By Sensenschmied – Own work, CC BY 3.0, https://commons.wikimedia.org/w/index.php?curid=18911631

Programa del curso

  1. ¿Qué hacer antes de empezar a construir una estructura de hormigón?
  2. Oficios perdidos en la historia actual de España: el encofrador
  3. ¿Qué son y para qué sirven los encofrados?
  4. Elementos auxiliares y funcionalidad de los encofrados
  5. Clasificación de los sistemas de encofrado
  6. Medidas de seguridad durante el desencofrado
  7. Empuje del hormigón fresco sobre un encofrado
  8. Métodos de cálculo del empuje del hormigón fresco
  9. Encofrado prefabricado para pilares
  10. Construcción de un forjado reticular
  11. Mesas encofrantes o sistemas pre-montados
  12. Construcción mediante encofrados túnel
  13. Moldes para hormigón prefabricado
  14. Mesas basculantes para la fabricación de paneles prefabricados
  15. Encofrados trepantes
  16. Encofrados deslizantes
  17. Carros de encofrado para túnel
  18. Carros de encofrado para construcción de puentes por avance sucesivo
  19. Clases de diseño de cimbras según la norma UNE-EN 12812
  20. Cimbrado, recimbrado, clareado y descimbrado de plantas consecutivas
  21. Precauciones específicas relativas al montaje y desmontaje de cimbras y encofrados
  22. Cimbras y encofrados hinchables
  23. Componentes de una cimbra montada con elementos prefabricados
  24. Precauciones para el montaje de la cimbra de un puente
  25. Cimentación de la cimbra de un puente losa
  26. Cimbras cuajadas en la construcción de puentes
  27. Cimbras porticadas en la construcción de puentes
  28. Definición de cimbra autolanzable
  29. Clasificación de las cimbras autolanzables
  30. Cimbra autolanzable frente a otros procedimientos constructivos
  31. Parámetros para seleccionar una cimbra autolanzable
  32. Elementos de una cimbra autolanzable
  33. Construcción de puentes mediante autocimbra bajo tablero
  34. Construcción de puentes mediante cimbra autolanzable sobre tablero
  35. Construcción de puentes mediante lanzador de vigas
  36. Construcción de puentes por dovelas mediante cimbras autoportantes
  37. Construcción de puentes arco con armaduras rígidas (autocimbras)

Conozca al profesor

Víctor Yepes Piqueras

Catedrático de Universidad. Doctor Ingeniero de Caminos, Canales y Puertos. Universitat Politècnica de València

Doctor Ingeniero de Caminos, Canales y Puertos. Catedrático de Universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Consejero del Sector Docencia e Investigación del Colegio de Ingenieros de Caminos, Canales y Puertos. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Ha recibido el Premio a la Excelencia Docente por parte del Consejo Social de la UPV. Es investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Ha sido director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE). Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.
