Tecnologías sin zanja (trenchless)

img1(15)Muchos servicios y canalizaciones se encuentran en zonas urbanas congestionadas. Su instalación, renovación o rehabilitación con métodos tradicionales de apertura de zanjas suponen grandes problemas e inconvenientes a la población. Las tecnologías sin zanja (trenchless) son a menudo económicamente más efectivas que las tecnologías de excavación con zanja (Yepes, 2014). Los plazos más cortos de ejecución, una mayor calidad en la construcción, un menor número de restricciones externas como el tráfico o el medio ambiente y la progresiva reducción de costes, está consolidando y extendiendo la tecnología de construcción sin zanja a nivel mundial. Por ejemplo, Tighe et al. (2002) afirman que la vida de un pavimento flexible se reduce aproximadamente el 30% de si se le abre una excavación. Además, los costes de mantenimiento y rehabilitación de dicho pavimento se incrementan notablemente. Por otra parte, son técnicas de bajo impacto ambiental pues evitan alteraciones en los biotopos naturales y en la afectación de la vida superficial. De hecho, Allouche et al. (2000) consideran que es el segmento de la industria de la construcción de las tecnologías sin zanja que más está creciendo. Cerca del 15% de las nuevas instalaciones subterráneas en Alemania se realizan con técnicas sin zanja (Bayer et al., 2005). Ma y Najafi (2007) explican el acelerado desarrollo de estas técnicas en China.

Os dejo a continuación un vídeo explicativo sobre este tipo de tecnologías, que espero os sea útil.

Referencias:

Allouche, E., Ariaratnam, S., and Lueke, J. (2000). Horizontal Directional Drilling: Profile of an Emerging Industry. Journal of Construction Engineering and Management, Volume 126, No. 1, pp. 68–76.

Bayer, H.J. (Editor) (2005). HDD Practice Handbook. Vulkan-Verlag, Essen, Germany

IbSTT Asociación Ibérica de Tecnología SIN Zanja (2013). Manual de Tecnologías Sin Zanja.

Ma, B., and Najafi, M. (2008). Development and applications of trenchless technology in china. Tunnelling and Underground Space Technology, Volume 23, No. 4, pp. 476-480.

Tighe, S., Knight, M., Papoutsis, D., Rodriguez, V., and Walker, C. (2002). User cost savings in eliminating pavement excavations through employing trenchless technologies. Canadian Journal of Civil Engineering, Volume 29, No. 5, pp. 751–761.

Yepes, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

Yepes, V. (2015). Aspectos generales de la perforación horizontal dirigida. Curso de Postgrado Especialista en Tecnologías Sin Zanja, Ref. M7-2, 10 pp.

Microtúneles e hinca de tuberías

La excavación con microtuneladoras (microtunnelling) y la hinca de tuberías (pipe jacking) surgen de la necesidad de llevar a cabo el tendido de tuberías sin la excavación de zanja (trenchless) o ejecución “sin trinchera”). El método consiste en empujar la tubería desde un pozo e ir hincándola en el terreno a la vez que un elemento excavador por delante de ella va abriendo el hueco aprovechando el empuje transmitido por dicha tubería. Este método se emplea para diámetros superiores a 500 mm, aunque puede llegarse a diámetros de 1200 a 4000 mm. Se denominan microtúneles porque éstos se realizan sin la presencia de operarios dentro de la perforación, controlándose la perforadora de forma remota.

Microtúneles

El hincado de tuberías de hormigón armado con microtuneladoras es el sistema más empleado. Consta de las siguientes partes principales:

  • Pozo de ataque: debe disponer espacio suficiente para alojar los componentes de la hinca y proteger la zona de trabajo. Su pared posterior ha de ser capaz de resistir los empujes previstos para colocar la tubería.
  • Cabeza perforadora o microtuneladora: formada básicamente por el cabezal de ataque donde van colocados los grupos eléctricos, oleohidráulico y compresor así como los depósitos de aire y combustible y las distintas coronas de corte dependiendo de los terrenos a perforar. La tuneladora avanza asistida por un láser de guiado y los cilindros de orientación, que garantizan la correcta alineación y dirección de la hinca. Los desechos de la excavación se sacan por medio de una banda transportadora hacia el pozo de ataque. Una bomba de inyección de bentonita permite la lubricación de los tubos y favorece el transporte del material de desecho.
  • Elemento de empuje: formado por un sistema de cilindros hidráulicos en número adecuado al diámetro de los tubos que, a través de una corona para repartir esfuerzos, empuja sobre los tubos para introducirlos en la perforación. Dado que los cilindros hidráulicos tienen un recorrido limitado, se colocan unos postizos a medida que el tubo va introduciéndose con el fin de no parar el avance. Cuando la tubería hincada es de una longitud superior a 100 m, se hace necesario la utilización de estaciones intermedias de empuje. Estas constan de un sistema de cilindros hidráulicos de carrera corta, cuyo empuje actúa alternándose con el de la estación principal. La longitud de una perforación viene condicionada por la máxima presión que pueden desarrollar los cilindros y, por otra parte, por la resistencia que ofrece la compresión longitudinal de la tubería.



En el primer vídeo que os muestro vamos a ver una hinca de tubería, y en los otros dos, microtúneles propiamente dichos. Espero que os gusten. Por cierto, en Youtube podéis activar en algunos casos subtítulos si queréis.

Os dejo a continuación documentación sobre microtúneles gentileza de la empresa Pedraplus Ingenería S.L. Espero que os sea de interés.

Descargar (PDF, 1.25MB)

Referencias:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

Entibaciones de madera

Entibación de madera.                              Fuente: http://www.construmatica.com/construpedia/

Las entibaciones de madera están formadas por tablones, tablas y rollizos de madera, siendo muy usado el álamo negro. Se emplean como pantallas no estancas, sin presencia de agua. El proceso de excavación y entibación depende del tipo de terreno y su profundidad. Este tipo de entibación se ha sustituido actualmente mayoritariamente por entibaciones metálicas por razones económicas, pues con madera supone un coste importante en mano de obra y una mayor lentitud en su instalación. Sin embargo aún se utilizan cuando existen zanjas con muchas tuberías o conducciones transversales, o bien cuando no se puede emplear maquinaria que transporte los elementos de otro tipo de entibación hasta el tajo.



Se pueden establecer dos tipos diferentes de entibaciones de madera:

  • Entibaciones con tablas horizontales: son útiles en terrenos cohesivos, que sean autoestables al excavar. Se suele alternar la excavación cada 0,80-1,30 m con la propia entibación. La entibación se realiza apuntalando de lado a lado de las tablas con un codal o rollizo, hasta alcanzar la profundidad total.
  • Entibaciones con tablas verticales: se emplean en terrenos sin cohesión, como arenas sueltas, o incluso en lodazales. Las tablas verticales, con punta, se hincan un una maza antes de excavar. A medida que se completa la hinca, se coloca la primera correa o cabecero en cabeza de zanja y se apuntala de lado a lado. Se alcanza la profundidad en sucesivas etapas.

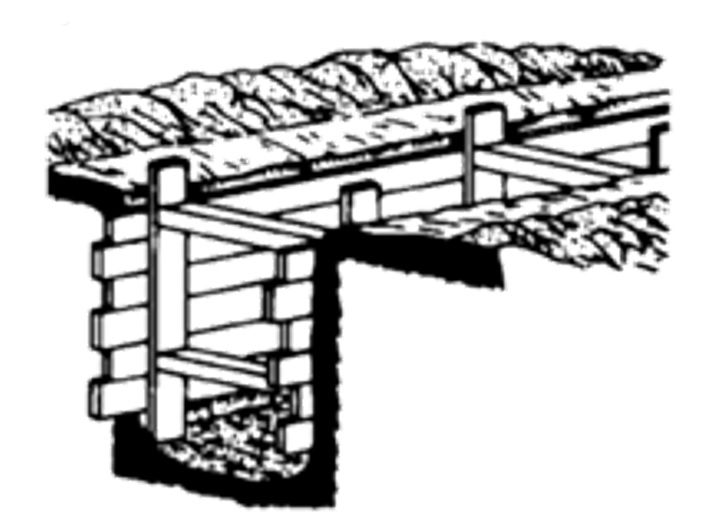

Entibación de madera con tablas horizontales
Entibación de madera con tablas horizontales

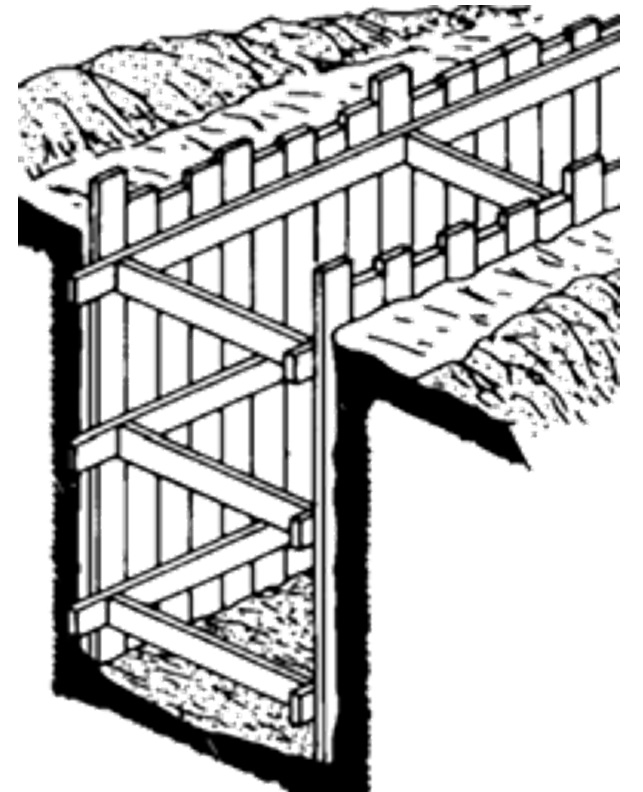

Entibación de madera con tablas verticales
Entibación de madera con tablas verticales

La entibación de madera recibe distintos nombres en función del porcentaje de superficie de excavación cubierta:

  • Entibación cuajada: cubre el 100% de las paredes de la excavación. Los tablones se sitúan uno a continuación del otro.
  • Entibación semicuajada: cubre el 50% de las paredes de la excavación. Los tablones distan entre sí unos 0,75 m.
  • Entibación ligera: cubre menos del 50% de las paredes de la excavación. En este caso los tablones distan de 1,5 a 2 m.

Para todas las entibaciones anteriores, se suele dejar 1 m de separación vertical entre correas o largueros y de 1,5 a 2 m en horizontal entre codales. La Norma Tecnológica NTE ADZ/1976 recomienda, en función del tipo de terreno, solicitación y profundidad de corte, los tipos de entibaciones de madera que figuran en la tabla.



Tipo de terreno Solicitación Profundidad P de corte en m
< 1,30 1,30 – 2,00 2,00 – 2,50 > 2,50
Coherente Sin solicitación No necesaria Ligera Semicuajada Cuajada
Solicitación vial Ligera Semicuajada Cuajada Cuajada
Suelto Solicitación de cimentación Cuajada Cuajada Cuajada Cuajada
Indistintamente Cuajada Cuajada Cuajada Cuajada



Asimismo, dicha norma establece la sección y separación de los elementos del tablero, cabeceros y codales.

Os dejo un vídeo explicativo sobre el tema. Espero que os sea de interés.

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Zanjas y entibaciones

090716163558_BOX-2_1En los trabajos ejecutados en zanjas se producen frecuentemente accidentes graves o mortales debidos al desprendimiento de tierras. Podemos considerar, con carácter general, peligrosa toda excavación que, en terrenos corrientes, alcance una profundidad de 0,80 m y 1,30 m en terrenos consistentes.

El Colegio Oficial de Aparejadores y Arquitectos Técnicos de Madrid nos ofrece el siguiente documento (enlace) donde se definen las líneas generales de las medidas de seguridad y procedimientos de trabajo, que garanticen la seguridad de los trabajadores que tienen que llevar a cabo labores en el interior de zanjas y pozos, haciendo hincapié en los sistemas de entibación, como garantes de la estabilidad de las paredes de la excavación. Otro documento de interés es el NTP 278: Zanjas: prevención del desprendimiento de tierras, del Instituto Nacional de Seguridad e Higiene en el Trabajo.

Os dejo un vídeo que grabé para mis estudiantes donde hago una introducción a las entibaciones.

A continuación os presento un vídeo del profesor José Ramón Ruiz, de la UPV, donde se explican los conceptos básicos de las entibaciones y las diferencias entre entibaciones cuajadas, entibaciones semicuajadas y entibaciones ligeras.

En este vídeo podemos ver alguna de las recomendaciones más importantes relacionadas con la seguridad en la ejecución de zanjas y entibaciones.

Igual os sorprende este vídeo sobre entibaciones realizado de forma original.

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Cómo evitar accidentes por enterramiento en zanjas?

trabajosUna de las unidades de obra que más vidas se cobra es la excavación de zanjas. Se entiende por zanja una excavación larga y angosta realizada en el terreno.  En los trabajos llevados a cabo en zanjas se producen con frecuencia accidentes graves o mortales a causa del desprendimiento de tierras. Por ello es necesario adoptar aquellas medidas que garanticen la seguridad de los trabajadores que tienen que llevar a cabo labores en el interior de las mismas . Con carácter general se deberá considerar peligrosa toda excavación que, en terrenos corrientes, alcance una profundidad de 0,80 m y 1,30 m en terrenos consistentes. Un buen monográfico al respecto es el elaborado por el Instituto Vasco de Seguridad y Salud Laborales, o este otro del Instituto Regional de Seguridad y Salud en el Empleo, de la Comunidad de Madrid. Por su interés, os recomiendo que os lo estudiéis atentamente.

Evidentemente, con una buena entibación y el buen juicio y la prudencia de las personas se pueden evitar muchos problemas. Aunque a veces, es suficiente con bermas y taludes adecuados. El desmoronamiento de una zanja afecta gravemente a la seguridad de los operarios que trabajan en ella. Para evitar accidentes es importante conocer el empuje de tierras a los que se somete una entibación para evitar su colapso. Con el objetivo de ayudar a entender de forma cualitativa a nuestros alumnos  el comportamiento de la presión a la que está sometida una entibación en función del peso específico y ángulo de rozamiento interno del terreno y la profundidad a la que se encuentra dicha entibación, en la Universitat Politècnica de València se han desarrollado unos objetos de aprendizaje que permiten visualizar dicho comportamiento. Con todo, existen causas más importantes incluso que provocan el desmoronamiento de una zanja como es la heterogeneidad del terreno, la presencia de elementos intermedios (canalizaciones, etc), las acciones de agentes externos (trafico rodado, acopios) y las inclemencias del tiempo y condiciones climáticas. Por tanto, el modelo que os pasamos es, evidentemente, demasiado sencillo, pero permite una primera llamada de atención ante este grave problema. Como siempre, la experiencia y el buen juicio del responsable de la obra y de los operarios está por encima de cualquier otra consideración. Os paso a continuación este pequeño objeto de aprendizaje.

La forma de trabajar con ellos es muy sencilla. Se debe seleccionar: la profundidad de la zanja (valores entre 1 y 15 m), peso específico aparente del terreno (hasta 30 kN/m3) y ángulo de rozamiento interno del terreno (en grados sexagesimales, hasta un valor de 60º). No se admiten valores negativos. Espero que os guste. El enlace es: https://laboratoriosvirtuales.upv.es/eslabon/Entibacion/

Empuje tierras

Además, os paso varios vídeos al respecto. Espero que os sean de utilidad.

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Sistema de entibación con guías deslizantes

Una forma de excavar zanjas en terrenos flojos a profundidades de 3-7 m o incluso más, es el uso de entibaciones con guías deslizantes. Se trata de reforzar la entibación con una estructura con guías laterales que permite el deslizamiento de paneles de acero. Las planchas se deslizan con mínimas fuerzas sin golpes o sacudidas, incluso a gran profundidad. Además, se eliminan posibles problemas de asentamiento o desplazamiento de terreno tanto en la excavación como en la extracción; la entibación no se acuña ni se atasca. Su gran flexibilidad permite su uso tanto en zonas de difícil acceso como en amplias conducciones subterráneas.

Mediante el uso de paneles en planos distintos que los superiores, es posible lograr mayores profundidades y de dimensión variable. Además, esto permite extraer los paneles inferiores sin mover los superiores, lo que involucra una gran eficiencia en el proceso de rellenos compactados.

Os dejo algunas guías de distintas empresas que os pueden ser de utilidad: Iguazuri  Ischebeck  Mecanotubo. Asimismo, os dejo algunos vídeos explicativos, que espero os gusten:

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Pantallas de tablestacas arriostradas con tirantes

http://www.ischebeck.es/home/tablestacado/tirantes-es.html

A veces resulta ventajoso el uso de tablestacas arriostradas con tirantes respecto a las arriostradas mediante perfilería metálica cuando no existen obstáculos en la excavación y puesta en obra en el interior del recinto o zanja.

En este caso, es posible alcanzar profundidades elevadas de excavación sin necesidad de perfiles o codales. Es ideal para zanjas que necesiten arriostramiento y sirvan para colocar tubos en tramos de gran longitud, imposibles de colocar con la existencia de codales. Asimismo, su uso estaría recomendado cuando fuese necesario realizar la excavación en más de una fase, para realizar el montaje de los tirantes y la viga de atado.

Este arriostramiento se realiza normalmente con tirantes formados por barras de acero macizas. Estos tirantes limitan las deformaciones en las pantallas. Además, todo este material (tablestacas principal y trasera, tirantes y piezas auxiliares) es recuperable.

Uno de los condicionantes del procedimiento constructivo, tal y como se ve en la figura anexa, es la necesidad de espacio en obra para colocar una pantalla de tablestacas trasera a la principal de forma que sea capaz de transmitir al terreno la reacción en el arriostramiento, al estar ambas pantallas conectadas por dichos tirantes.

Uno de los condicionantes del procedimiento constructivo, tal y como se ve en la figura anexa, es la necesidad de espacio en obra para colocar una pantalla de tablestacas trasera a la principal de forma que sea capaz de transmitir al terreno la reacción en el arriostramiento, al estar ambas pantallas conectadas por dichos tirantes.

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Montaje de tubos prefabricados de hormigón

Colocación de tubería. Gadea Hermanos.

Una de las unidades de obra más habituales en obras de ingeniería civil es la instalación de tubos prefabricados de hormigón. Para ello se realizan zanjas de una profundidad mínima que permita la protección de las tuberías de los efectos del tránsito y de las cargas exteriores, así como de las variaciones térmicas. La anchura de la zanja será la necesaria para que los operarios trabajen en buenas condiciones. Como norma general, se dejará un espacio mínimo de 0.30 m. a cada lado del tubo, medido entre la intersección del talud con la solera y la proyección sobre ésta del riñón del tubo. El talud de las paredes de la zanja depende del tipo de terreno. El valor mínimo, propio de terreno rocoso, será el talud 1/10, y se recomienda para terrenos normales, el talud 1/5. Los tubos no se apoyarán directamente sobre la rasante de la zanja, sino sobre camas. Para la ejecución de la cama de hormigón de extenderá una solera de hormigón pobre, de 0.10 a 0.15 m de espesor, según los diámetros de los tubos, sobre el fondo de la zanja, y sobre esta solera se situarán los tubos,  convenientemente calzados. Posteriormente los tubos se bajan al fondo de la zanja.

Podéis leer con detalle cómo se pueden montar dichas tuberías en el siguiente enlace de Prefabricados Alberdi  o bien en este otro de Prefabricados Delta. Algunos manuales técnicos de cómo montar este tipo de tubos los podéis descargar de las siguientes empresas: Borondo,Prefabricados Alberdi o ANDECE.

En este vídeo se pueden observar los pasos fundamentales a la hora de montar los elementos de los que consta un pozo de hormigón amado prefabricado.

Instalación de tuberías mediante la técnica Rocket Plough

https://www.pe100plus.com/PE-Pipes/Technical-guidance/Trenchless/Methods/Installation/Mole-Ploughing-i1303.html

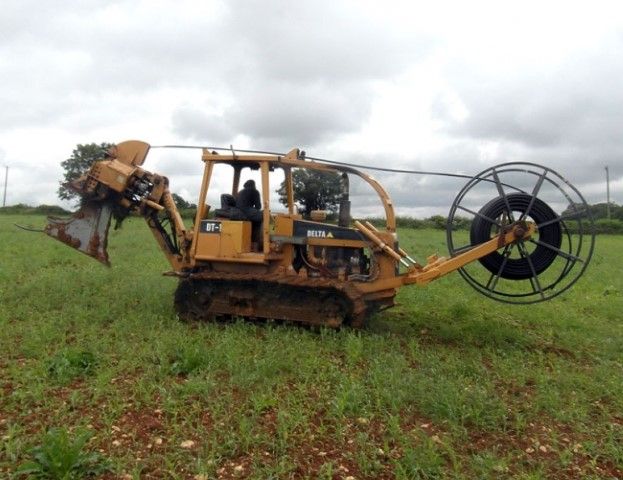

La técnica Rocket Plough es un procedimiento de instalación de tuberías que utiliza un arado preparado como máquina de tracción. De este modo, se abre un surco en la tierra a través del que se tracciona una tubería premontada en el exterior. El uso habitual es la instalación de tuberías a presión, normalmente de fundición, de hasta 300 mm de diámetro nominal.

Este procedimiento constructivo tiene gran interés cuando existe una gran longitud de tubería a instalar y muy pocas conexiones. Sería el caso de una zona poco poblada donde existan pocas infraestructuras y obstáculos a sortear.

Lo más impresionante es la rapidez con la que se extraen los tubos, con sólo una grieta el 5-10 cm de ancho en la tierra se pueden instalar más de 400 m de tubería en sólo tres horas.

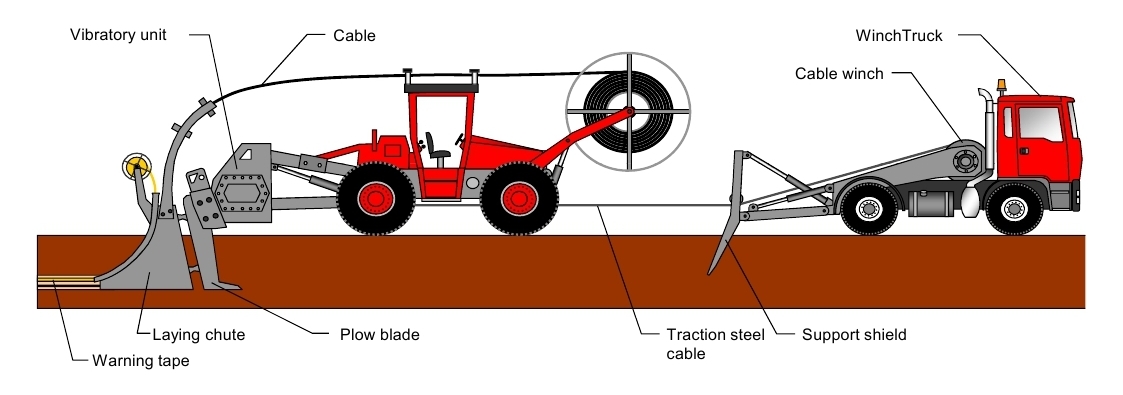

En la figura siguiente se puede observar cómo se realiza la instalación de la tubería. Los componentes del proceso son básicamente el vehículo de tracción, cabestrante del cable y un arado. Se conecta al vehículo de tracción mediante un cable de acero. La brecha inicial, que se inclina descendentemente, conduce el tubo hasta la profundidad de instalación apropiada y una vez la alcanza se conecta a la paleta del arado. Durante este proceso la paleta desplaza el material de excavación al terreno circundante gracias a la fuerza de arrastre del cabestrante del cable, creando una cavidad que se rellena de inmediato con el tubo a instalar.

En esta técnica, es especialmente importante considerar la protección exterior de las tuberías debido a que  éstas habitualmente se entierran sin ningún tipo de lubricantes (bentonita o similares). El desconocimiento de las condiciones exactas del suelo aconsejan que esta protección exterior sea capaz de soportar las cargas e impactos exteriores.

Os dejo algunos vídeos para que veáis este procedimiento de instalación de tuberías.

Referencias:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia.

Entibación de zanjas mediante paneles metálicos

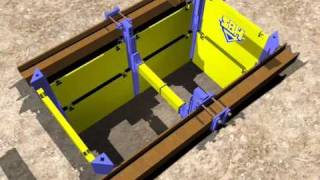

Una entibación es un sistema constituido por elementos metálicos (paneles) o de madera, acodalados entre sí mediante puntales, que se utilizan para evitar el desplome de las paredes verticales de las zanjas. Uno de los métodos de uso más industrializado es el uso de paneles metálicos como entibación. Existen varios tipos de entibación metálica: sistemas de cajones, sistemas con guías deslizantes y bocas de acceso a pozos y cámaras de apoyo. Veamos aquí las características generales. Se pueden usar paneles de acero o de aluminio, permitiendo profundidades de excavación de entre 6 y 3 m, respectivamente.

Tipos de entibación en función de la profundidad de zanja. Cortesía de Iguazuri

Aunque estos sistemas precisan de personal especializado en su montaje y desmontaje, los paneles metálicos presentan claras ventajas en su utilización:

• Es posible la excavación de zanjas de diversas anchuras y profundidades, siendo independiente de la longitud de la tubería a instalar
• Sistema de muy fácil montaje y puesta en obra, empleando medios de elevación habituales
• Es altamente resistente a los empujes del suelo
• Aumento en la seguridad de los trabajos y menor utilización de mano de obra respecto a otros procedimientos
• Se puede reutilizar en numerosas ocasiones, con mínimo mantenimiento y larga vida útil
• Ritmo de colocación de tuberías alto, puesto que la excavación y la entibación se realiza de forma simultánea
• El extremo inferior de las entibaciones no llega hasta el fondo de la excavación, luego, al extraer la entibación no se altera la estructura de los rellenos laterales de los tubos, sin la consiguiente pérdida de homogeneidad y compactación de los rellenos
• La extracción es relativamente sencilla, incluso en presencia de suelos expansivos, pues es posible regular la separación entre los paneles; de esta forma, antes de extraerlos, se sueltan los puntales con lo que las presiones del suelo se relajan, permitiendo la extracción de las entibaciones
• Las entibaciones pueden, en forma segura, extraerse a medida que se efectúa el relleno, por lo que se aseguran rellenos compactados de alta calidad

Os dejo algunos vídeos sobre este procedimiento constructivo. Espero que os gusten:

Referencia:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. Ref. 328. ISBN: 978-84-9048-457-9.
