Tecnologías sin zanja (trenchless)

img1(15)Muchos servicios y canalizaciones se encuentran en zonas urbanas congestionadas. Su instalación, renovación o rehabilitación con métodos tradicionales de apertura de zanjas suponen grandes problemas e inconvenientes a la población. Las tecnologías sin zanja (trenchless) son a menudo económicamente más efectivas que las tecnologías de excavación con zanja (Yepes, 2014). Los plazos más cortos de ejecución, una mayor calidad en la construcción, un menor número de restricciones externas como el tráfico o el medio ambiente y la progresiva reducción de costes, está consolidando y extendiendo la tecnología de construcción sin zanja a nivel mundial. Por ejemplo, Tighe et al. (2002) afirman que la vida de un pavimento flexible se reduce aproximadamente el 30% de si se le abre una excavación. Además, los costes de mantenimiento y rehabilitación de dicho pavimento se incrementan notablemente. Por otra parte, son técnicas de bajo impacto ambiental pues evitan alteraciones en los biotopos naturales y en la afectación de la vida superficial. De hecho, Allouche et al. (2000) consideran que es el segmento de la industria de la construcción de las tecnologías sin zanja que más está creciendo. Cerca del 15% de las nuevas instalaciones subterráneas en Alemania se realizan con técnicas sin zanja (Bayer et al., 2005). Ma y Najafi (2007) explican el acelerado desarrollo de estas técnicas en China.

Os dejo a continuación un vídeo explicativo sobre este tipo de tecnologías, que espero os sea útil.

Referencias:

Allouche, E., Ariaratnam, S., and Lueke, J. (2000). Horizontal Directional Drilling: Profile of an Emerging Industry. Journal of Construction Engineering and Management, Volume 126, No. 1, pp. 68–76.

Bayer, H.J. (Editor) (2005). HDD Practice Handbook. Vulkan-Verlag, Essen, Germany

IbSTT Asociación Ibérica de Tecnología SIN Zanja (2013). Manual de Tecnologías Sin Zanja.

Ma, B., and Najafi, M. (2008). Development and applications of trenchless technology in china. Tunnelling and Underground Space Technology, Volume 23, No. 4, pp. 476-480.

Tighe, S., Knight, M., Papoutsis, D., Rodriguez, V., and Walker, C. (2002). User cost savings in eliminating pavement excavations through employing trenchless technologies. Canadian Journal of Civil Engineering, Volume 29, No. 5, pp. 751–761.

Yepes, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

Yepes, V. (2015). Aspectos generales de la perforación horizontal dirigida. Curso de Postgrado Especialista en Tecnologías Sin Zanja, Ref. M7-2, 10 pp.

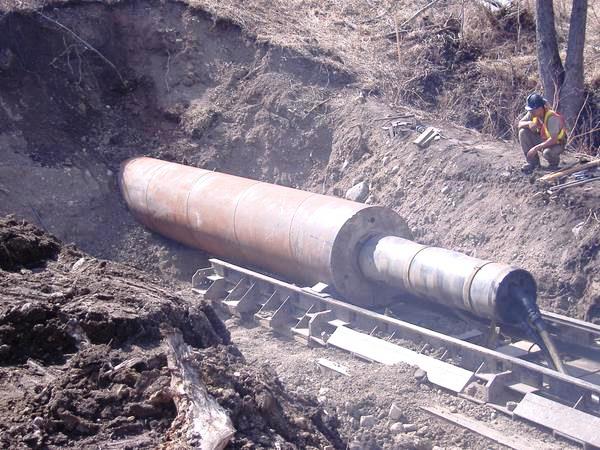

Pipe ramming: hincado de tuberías de acero

BzB52BYCAAAoZgG

El “pipe ramming” es una técnica de instalación de tuberías sin zanja (trenchless) utilizada para hincar horizontalmente tuberías de acero de diferentes diámetros. Es un método muy útil en instalaciones bajo estructuras como vias, cuerpos de agua, edificaciones, etc.

El empuje se realiza mediante un martillo neumático o hidráulico, que golpea el tubo de acero, el cual penetra el suelo sin causar alteración del mismo. Una vez instalado el tubo se remueve el material de su interior.

Posteriormente se desaloja el material que permanece al interior del tubo metálico utilizando para ello aire comprimido o agua a presión, quedando el interior disponible para acondicionar la tubería  metálica al servicio o utilizarla como  protección o pase y colocar una nueva tubería en su interior.

El método constructivo es el mismo utilizado para la hinca de pilotes con tubos de acero lo que facilita su manejo para quienes ya tienen experiencia en pilotaje. Es importante destacar que se utilizan tubos de acero, ya que por las características de resistencia y ductilidad del acero estos resisten y distribuyen mejor las cargas transmitidas por el martillo sin que se dañe la estructura de la tubería.

Características

  • Longitud variable de acuerdo a las condiciones del suelo
  • Diámetros desde 4 hasta 80 pulgadas
  • Fuerza de impacto hasta 2.000 toneladas
  • Se requiere un método eficiente para extraer el material sobrante dentro del tubo
  • Aplicable en todos los suelos excepto roca
  • Requiere de una fuente de aire comprimido



A continuación os dejo un par de vídeos sobre este procedimiento constructivo. Espero que os gusten.

Referencias:

YEPES, V. (2015). Maquinaria para sondeos, movimiento de tierras y construcción de firmes. Apuntes de la Universitat Politècnica de València, Ref. 242. Valencia, 404 pp.
