DANA 2024. Causas, consecuencias y soluciones

En el marco del Observatorio de la Inversión en Obra Pública, el Colegio de Ingenieros de Caminos, Canales y Puertos celebró el 2 de diciembre de 2024, la jornada «DANA 2024: causas, consecuencias y soluciones».

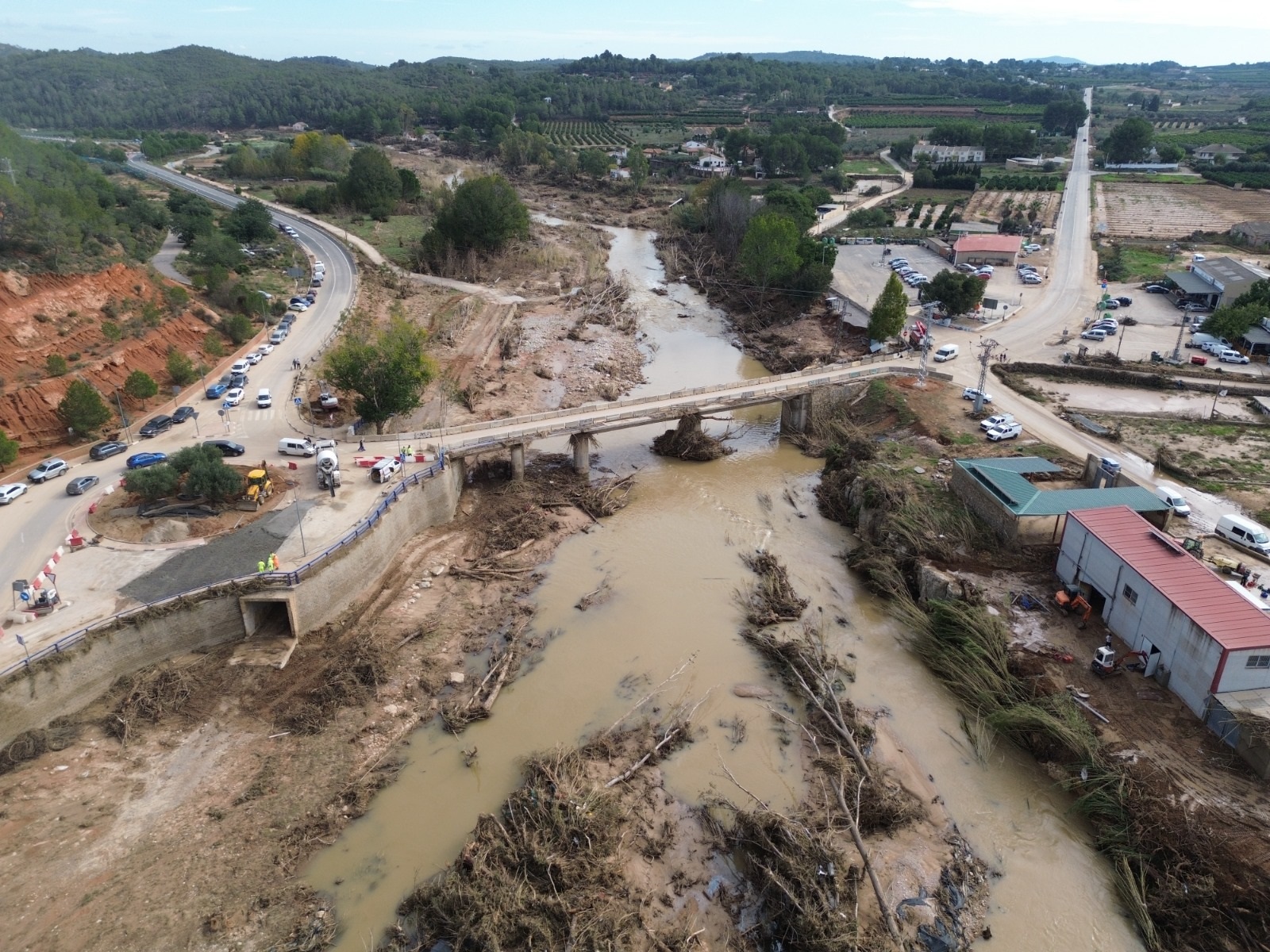

Durante la sesión, se analizó el desastre natural que asoló la Comunidad Valenciana, Castilla-La Mancha y Andalucía desde un punto de vista técnico. Miguel Ángel Carrillo, presidente del Colegio, también realizó una declaración institucional sobre la DANA.

A continuación os dejo el vídeo del acto celebrado, un resumen y un mapa conceptual del mismo. Espero que os sea de interés.

Resumen detallado del vídeo: DANA 2024. Causas, consecuencias y soluciones

El vídeo analiza la jornada dedicada al desastre natural DANA 2024, un fenómeno extremo que afectó gravemente a Valencia, y explora las causas, consecuencias y posibles soluciones desde diversas perspectivas técnicas y sociales. Organizada por el Colegio de Ingenieros de Caminos, esta jornada tiene como objetivo generar conocimientos prácticos y estratégicos para prevenir y mitigar futuros desastres similares. A lo largo de la jornada, expertos en ingeniería, planificación urbana y gestión ambiental reflexionan sobre la importancia de la planificación hidrológica, la resiliencia urbana y la reconstrucción sostenible.

Introducción y contexto inicial

[00:21]
El evento comienza con una introducción realizada por el Presidente del Colegio, Miguel Ángel Carrillo, donde detallada el desastre de la DANA de 2024, consideradolo uno de los más devastadores de Valencia en el último siglo. La jornada se organizó para analizar en profundidad las causas y consecuencias de este fenómeno y proponer soluciones basadas en la experiencia y el conocimiento técnico. El Colegio de Ingenieros de Caminos resaltó la necesidad de desarrollar respuestas integrales a las tragedias y pérdidas humanas, materiales y económicas derivadas de la catástrofe. Además, se hizo hincapié en que este tipo de análisis es crucial para fortalecer la capacidad de prevención y respuesta ante fenómenos climáticos extremos, especialmente en una región como Valencia, que es particularmente vulnerable al cambio climático.

Importancia de la evaluación in situ

[41:22]
El vídeo destaca la importancia de evaluar directamente las zonas afectadas por desastres naturales. Según los expertos, estar presente en el lugar del desastre permite observar de primera mano los daños, lo que es crucial para comprender la magnitud del problema y priorizar soluciones efectivas. Javier Machí, decano de la Demarcación de Valencia, comparte su experiencia personal al inspeccionar los daños sufridos en su comunidad y describe cómo estas visitas le permitieron identificar puntos críticos que requerían intervenciones inmediatas. Asimismo, se expresa una preocupación generalizada por el riesgo de que, con el tiempo, las huellas del desastre desaparezcan sin que se hayan documentado y aprendido las lecciones esenciales. Según los expertos, este olvido limitaría la capacidad de prevenir futuros eventos similares.

Impacto de las intensas lluvias y los desbordamientos

[01:22:46]
El análisis técnico de las lluvias torrenciales que caracterizaron el evento la DANA 2024 revela cifras impactantes. Para ilustrar la magnitud de las precipitaciones, que superaron ampliamente los promedios anuales en un corto periodo de tiempo, se utilizaron mapas de isoyetas. Uno de los ejemplos más notables fue la crecida del río Ojos de Moya, que provocó graves inundaciones en localidades como Utiel y afectó al río Magro. Estos desbordamientos pusieron de manifiesto las limitaciones de las infraestructuras existentes para manejar lluvias de esta intensidad. Además, se resaltó la relación directa entre este tipo de fenómenos meteorológicos extremos y el cambio climático, lo que obliga a reconsiderar la planificación y gestión de los recursos hídricos en la región.

Renaturalización y soluciones medioambientales

[02:04:11]
Una de las soluciones propuestas durante la jornada fue la renaturalización de los cauces fluviales para mitigar el impacto de las inundaciones. Este enfoque busca restaurar el equilibrio natural de los ecosistemas fluviales, lo que no solo reduce el impacto ambiental, sino que también mejora la capacidad de desagüe en zonas críticas. Sin embargo, en áreas urbanas densamente pobladas, las limitaciones espaciales obligan a adoptar medidas más drásticas, como la reforestación estratégica y la construcción de micropresas. También se mencionó un plan implementado en 2006 que incluyó el desvío de ciertos cauces para proteger ecosistemas vulnerables. Algunos expertos señalaron que estas medidas podrían requerir sacrificar áreas agrícolas para crear corredores verdes que reduzcan el riesgo de inundaciones, lo que ha abierto un debate sobre las prioridades entre la sostenibilidad ambiental y la producción agrícola.

Organización de la jornada y reconstrucción

[02:46:17]
La jornada contó con una notable participación presencial y virtual, lo que refleja el interés público y técnico en abordar las consecuencias de la DANA de 2024. En la tercera sesión, los ponentes debatieron sobre las inversiones necesarias para la reconstrucción de las zonas afectadas, haciendo hincapié en la solidaridad con las víctimas. En esta sesión se reunieron representantes de sectores clave, como la ingeniería, la construcción y la banca, que ofrecieron perspectivas complementarias sobre cómo financiar y ejecutar proyectos de reconstrucción. También se hizo hincapié en la importancia de coordinar esfuerzos entre diferentes actores para garantizar una recuperación eficiente y sostenible que no solo repare los daños, sino que también fortalezca la resiliencia de las comunidades.

Infraestructura hidráulica y cambio climático

[03:26:58]
Se hizo hincapié en la necesidad de realizar inversiones significativas en infraestructura hidráulica para hacer frente a los desafíos que plantea el cambio climático. Según los datos presentados, solo se ejecuta actualmente el 30 % de los planes hidrológicos en España, lo que deja un amplio margen para la mejora. Los expertos hicieron hincapié en la necesidad de desarrollar un proyecto nacional que destine suficientes recursos a la protección contra inundaciones. La colaboración público-privada también se identificó como un componente clave para financiar y ejecutar proyectos complejos, como encauzamientos y presas de laminación, que son esenciales para proteger a las comunidades en riesgo.

Planificación hidrológica y ordenación territorial

[04:08:21]
En este segmento, se destacó que una de las lecciones más importantes de la DANA 2024 es la necesidad de una planificación hidrológica y una ordenación territorial más efectivas. En una mesa redonda, expertos analizaron las causas y consecuencias del desastre, así como las acciones necesarias para la reconstrucción. Los ponentes hicieron hincapié en que, además de reparar las infraestructuras dañadas, es fundamental planificar a largo plazo para prevenir desastres futuros. Se debatió sobre cómo la ingeniería, en combinación con una ordenación territorial adecuada, puede reducir significativamente los riesgos asociados a fenómenos extremos.

Resiliencia urbana y gestión estratégica

[04:49:46]
La jornada concluyó con un análisis sobre la importancia de la resiliencia urbana en la gestión del territorio. Este concepto, que implica la capacidad de las ciudades para adaptarse y recuperarse de los desastres, se ha convertido en una prioridad global. Se mencionó el caso de Barcelona, que forma parte de una red internacional de ciudades resilientes y constituye un ejemplo de buenas prácticas. También se reflexionó sobre el Plan Sur, una ley que inicialmente buscaba coordinar estrategias urbanas en España, pero que ha perdido impulso en los últimos años. Los expertos hicieron un llamamiento para adoptar una visión integral y a largo plazo que permita a las ciudades hacer frente a los desafíos del cambio climático, al tiempo que se fomenta la responsabilidad ciudadana en la gestión del territorio.

Conclusión general

El vídeo destaca que la DANA 2024 no solo es una tragedia climática, sino también una oportunidad para reflexionar y actuar. Las propuestas abarcan desde soluciones técnicas, como la renaturalización y mejora de infraestructuras, hasta enfoques estratégicos, como la planificación hidrológica y el fortalecimiento de la resiliencia urbana. Los expertos coinciden en que hacer frente al cambio climático requerirá un esfuerzo conjunto, inversiones significativas y un compromiso político y social continuado.

A continuación os dejo un mapa conceptual del contenido del vídeo.

El programa completo del acto fue el siguiente:

Descargar (PDF, 5.24MB)

Qué es una presa. “La via verda”, À Punt

En el programa «La via verda», de la televisión autonómica valenciana À Punt, intervine para explicar qué es una presa, sus características y su efecto laminador en caso de una avenida. Aquí dejo un pequeño resumen del vídeo, que también dejo al final para su visualización completa.

El vídeo de este programa aborda la importancia de las presas de Forata y Buseo durante el episodio de lluvias torrenciales ocurrido en la provincia de Valencia el 29 de octubre de 2024. Se explica cómo estas presas alcanzaron su capacidad máxima y tuvieron que liberar agua de manera controlada. Se proporcionan datos específicos sobre los caudales de entrada y salida, así como sobre la capacidad de almacenamiento de las presas. También se destaca el papel crucial de las presas en la reducción de las crecidas y la mitigación de las inundaciones, y se explica cómo han ayudado a evitar daños potenciales aguas abajo.

Papel fundamental de las presas durante episodios de lluvias torrenciales

Las presas son fundamentales para regular el agua, especialmente en situaciones críticas como lluvias torrenciales. Su capacidad para manejar grandes volúmenes de agua permite reducir significativamente el riesgo de desbordamientos e inundaciones y proteger las zonas cercanas. Estas infraestructuras pueden manejar caudales extremos y minimizar el impacto negativo en las zonas inundables.

Funcionamiento y contribución durante inundaciones

Las presas de una cuenca hidrográfica cumplen funciones clave, como el almacenamiento de agua y la regulación del flujo durante las lluvias intensas. Cuando se producen precipitaciones torrenciales, estas estructuras aumentan su capacidad operativa para evitar desbordamientos y proteger las zonas situadas aguas abajo. Además de suministrar agua para consumo humano y actividades agrícolas, las presas actúan como barreras contra las inundaciones, lo que demuestra su valor multifuncional en la gestión hídrica.

Reducción de zonas inundables y el efecto laminador

Una de las funciones más destacadas de las presas es su capacidad para regular el flujo de agua en función de las precipitaciones, lo que reduce el impacto de las inundaciones. Este efecto laminador reduce el caudal de agua que fluye hacia las zonas urbanas y rurales, lo que disminuye significativamente las zonas inundables. Además, la capacidad de almacenamiento de estas infraestructuras permite gestionar mejor las aguas torrenciales y evitar así daños mayores en las comunidades.

Desafíos y necesidad de adaptación ante el cambio climático

Aunque las presas han demostrado su eficacia para prevenir desastres, también entrañan riesgos si no se gestionan adecuadamente. Un fallo en una presa podría tener consecuencias catastróficas, donde se ha comparado el impacto potencial con el de un tsunami. Esto pone de manifiesto la importancia de contar con un sistema de planificación y evacuación adecuado para proteger a la población en caso de emergencias.

En un contexto de cambios climáticos extremos, con sequías severas y lluvias torrenciales alternándose, es crucial reevaluar y adaptar el uso de las presas. La planificación y el mantenimiento de estas infraestructuras deben centrarse en garantizar su resiliencia frente a condiciones climáticas variables para asegurar que sigan cumpliendo su función de manera efectiva y segura.

El vídeo del programa lo tenéis aquí. Aunque está en valenciano, mis intervenciones son en castellano. Espero que os sea de interés.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Gestión del riesgo de inundación en infraestructuras críticas: estrategias y medidas de resiliencia

Las inundaciones suponen una amenaza significativa para las infraestructuras críticas (IC), como el suministro de electricidad, las telecomunicaciones, el agua potable, el tratamiento de aguas residuales y el gas. La gestión del riesgo de inundación en las infraestructuras críticas cobra mayor importancia en un contexto de cambio climático, en el que los eventos extremos son más frecuentes e intensos. Este informe aborda la gestión del riesgo de inundación en las infraestructuras críticas y expone medidas específicas para incrementar su resiliencia, la aplicación de modelos para evaluar el impacto de estos eventos y la implementación de estrategias para mejorar la capacidad de recuperación.

Infraestructuras críticas y el riesgo de inundación: marco de referencia

Las infraestructuras críticas son sistemas esenciales para el funcionamiento de una sociedad, que incluyen sectores clave como la energía, las telecomunicaciones, el agua y los servicios de saneamiento. Estos sectores son interdependientes y se organizan en redes complejas, por lo que una interrupción en uno de ellos puede desencadenar efectos en cascada que afecten a múltiples sistemas, comprometiendo la seguridad y el bienestar de la población. La gestión del riesgo de inundación (GRI) en estas infraestructuras es fundamental, pues permite reducir la vulnerabilidad y mejorar la capacidad de recuperación ante eventos adversos.

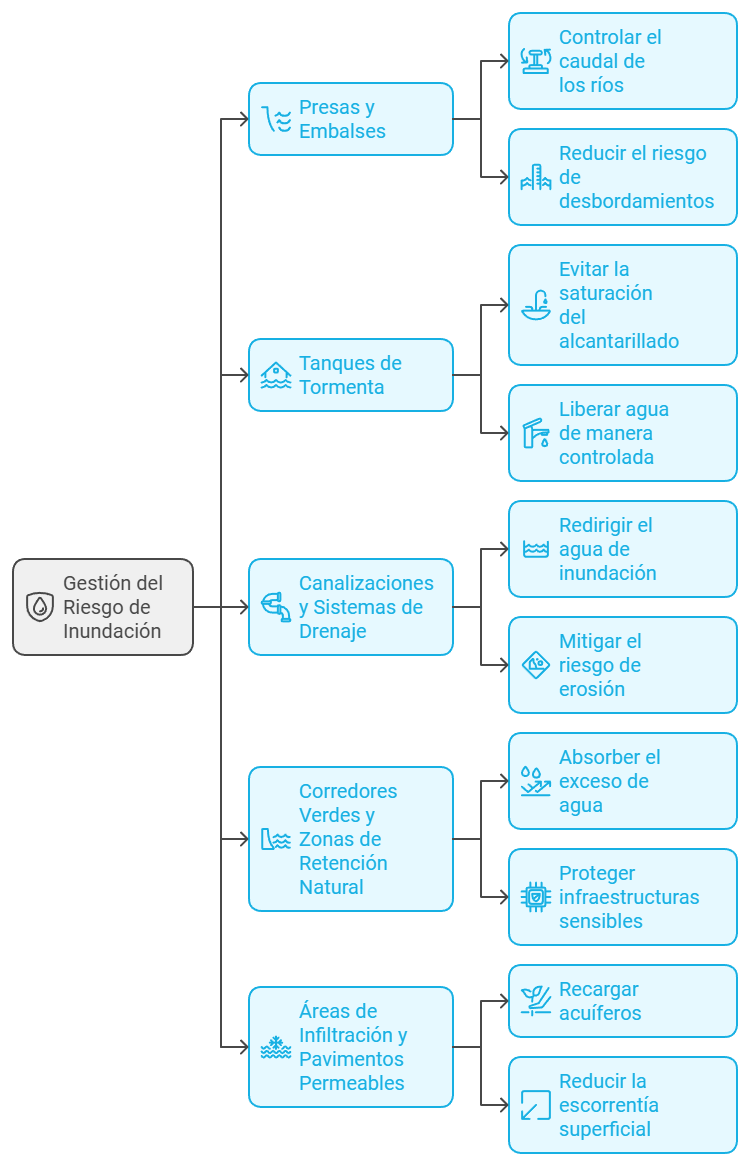

Papel de las infraestructuras hidráulicas en la gestión del riesgo de inundación

Las infraestructuras hidráulicas, como las presas, los tanques de tormenta, las canalizaciones y los corredores verdes, desempeñan un papel crucial en la gestión de inundaciones y en la protección de las infraestructuras críticas (IC). Estas infraestructuras ayudan a gestionar el flujo de agua y evitan que las lluvias torrenciales y las crecidas de los ríos afecten directamente a las IC y a las áreas urbanas densamente pobladas.

Presas y embalses: Estas estructuras permiten almacenar grandes volúmenes de agua y controlar el caudal de los ríos, además de regular el flujo hacia áreas vulnerables. Durante una tormenta, las presas pueden retener el exceso de agua y liberarla de forma gradual una vez que los niveles han disminuido, lo que reduce el riesgo de desbordamientos y minimiza el impacto aguas abajo.
Tanques de tormenta: Son estructuras de almacenamiento subterráneo que recogen el agua de lluvia durante eventos intensos. Actúan como amortiguadores temporales, evitando que el sistema de alcantarillado se sature y se reduzca el riesgo de inundaciones en las áreas urbanas. Posteriormente, el agua acumulada puede liberarse de manera controlada hacia los sistemas de tratamiento o directamente a los cuerpos de agua cuando el caudal ha disminuido.
Canalizaciones y sistemas de drenaje: Canalizar los ríos y desarrollar sistemas de drenaje bien planificados es esencial para redirigir el agua de inundación de manera segura, reduciendo la velocidad del flujo y mitigando el riesgo de erosión y daños estructurales en las áreas urbanas..
Corredores verdes y zonas de retención natural: Estos espacios, a menudo ubicados en áreas urbanas o suburbanas, están diseñados para absorber y retener el exceso de agua de lluvia, y funcionan como «esponjas» naturales que reducen el caudal de agua que llega a los sistemas de alcantarillado. Además, estas zonas verdes actúan como amortiguadores, reteniendo el agua y liberándola lentamente, lo cual es particularmente útil para proteger infraestructuras sensibles a las inundaciones.
Áreas de infiltración y pavimentos permeables: En las ciudades, los pavimentos permeables y las áreas de infiltración permiten que el agua de lluvia penetre en el suelo, recargando los acuíferos y reduciendo la escorrentía superficial. Esto alivia la presión sobre los sistemas de drenaje y evita que el agua llegue rápidamente a las áreas de IC, lo que disminuye el riesgo de inundación.

Ciclo de gestión de riesgos de desastres (GRD) en infraestructuras críticas

El proceso de GRI en IC suele estructurarse en cinco fases, que permiten implementar medidas específicas en cada etapa:

Preparación: Incluye todas las acciones de planificación y recursos necesarios para reducir el impacto de las inundaciones, incluyendo la incorporación de infraestructuras hidráulicas y la capacitación del personal.
Prevención y mitigación: Consiste en la implementación de infraestructuras hidráulicas, medidas de control y sistemas de drenaje para minimizar la vulnerabilidad de las IC frente a las inundaciones.
Impacto: Se refiere a la capacidad de las infraestructuras para soportar los efectos de una inundación y a cómo estas protegen a las IC regulando el flujo de agua.
Respuesta: Acciones de emergencia implementadas para reducir los daños y restaurar los servicios críticos.
Recuperación y rehabilitación: Estrategias para devolver a las IC su estado funcional o mejorado, integrando lecciones aprendidas y mejorando la infraestructura para incrementar su resistencia a futuros eventos.

Impacto de las inundaciones en las infraestructuras críticas y la función de las infraestructuras hidráulicas

Las infraestructuras críticas, al depender de una red de servicios interconectados, son especialmente vulnerables a las inundaciones. Las infraestructuras hidráulicas desempeñan un papel esencial en la mitigación de estos efectos, ya que protegen los sistemas de IC de daños directos o indirectos:

Electricidad: El contacto con el agua puede provocar cortocircuitos, daños en estaciones de transformación y la interrupción del suministro a gran escala. Esto no solo afecta al servicio eléctrico, sino que también genera riesgos para la salud debido a la posibilidad de descargas eléctricas en áreas inundadas.
Telecomunicaciones: La infraestructura de telecomunicaciones incluye componentes activos (como nodos de red y antenas) que dependen de la electricidad y, por tanto, son altamente vulnerables a las interrupciones de suministro eléctrico. La interrupción de las comunicaciones complica la coordinación de emergencias y la respuesta rápida.
Suministro de agua: Las inundaciones pueden introducir contaminantes en el sistema de suministro de agua, especialmente en instalaciones de captación de agua cercanas a ríos u otras fuentes de agua superficial. Además, los sistemas de bombeo pueden verse interrumpidos, lo que afecta a la presión y la calidad del agua suministrada.
Tratamiento de aguas residuales: Este sector es especialmente vulnerable, ya que las inundaciones pueden dañar las plantas de tratamiento y provocar que las aguas residuales no tratadas se liberen al medio ambiente, con consecuencias ambientales y para la salud pública.
Gas: Aunque los sistemas de tuberías de gas suelen estar más protegidos, las estaciones de regulación y control pueden verse afectadas por las inundaciones, lo que interrumpiría el servicio y supondría posibles riesgos de seguridad.

Estrategias y medidas de resiliencia en la gestión del riesgo de inundación

Una estrategia integral de resiliencia frente a las inundaciones para infraestructuras críticas abarca una combinación de medidas estructurales y no estructurales. Estas medidas se estructuran de acuerdo con el ciclo de gestión del riesgo de desastre, como se detalla a continuación:

1. Preparación

La fase de preparación incluye la planificación y el equipamiento para mejorar la respuesta ante una emergencia. Algunas medidas clave son:

Planes de contingencia: Crear planes detallados para responder a situaciones de emergencia, incluyendo la designación de roles y responsabilidades para cada tipo de infraestructura.
Almacenamiento de equipos de emergencia: Disponer de generadores, bombas y otras unidades de repuesto listas para usar en caso de interrupciones.
Entrenamiento y simulacros: Capacitar al personal para que lleve a cabo los planes de emergencia y realizar simulacros periódicos de inundación.
Monitoreo y colaboración meteorológica: Establecer una estrecha colaboración con los servicios meteorológicos para monitorizar el riesgo de inundaciones en tiempo real, utilizando sistemas avanzados de alerta.

2. Prevención y mitigación

Las medidas de prevención y mitigación incluyen la infraestructura necesaria para controlar el flujo de agua y proteger las IC:

Construcción de infraestructuras resilientes: Elevar o construir instalaciones en áreas con menor riesgo de inundación, y utilizar materiales resistentes al agua en instalaciones críticas.
Barreras físicas: Instalar barreras móviles o permanentes alrededor de infraestructuras clave para protegerlas de las aguas de inundación.
Redundancia de sistemas: Desarrollar redundancias en la red para que, si un componente falla, otros puedan compensar la pérdida de servicio.
Planificación territorial y zonificación: Garantizar que las infraestructuras críticas se sitúen fuera de las zonas de alto riesgo de inundación, siempre que sea posible.

3. Impacto

La fase de impacto contempla la reducción de los efectos de una inundación mediante infraestructuras hidráulicas que controlen y disminuyan el caudal en zonas urbanas.

Gestión de flujos con presas y embalses: Control de la liberación de agua en embalses, asegurando que no se libere de manera repentina y que el flujo se distribuya para minimizar el impacto en las áreas críticas.
Desviación del flujo en canalizaciones: Redirigir el agua de inundación mediante canalizaciones y drenajes que la alejen de áreas vulnerables, como plantas de tratamiento y subestaciones eléctricas.
Evaluación de vulnerabilidad: Identificar los puntos más débiles en las infraestructuras para priorizar las medidas de protección y mitigación.
Medición y control de los niveles de agua: Implementar sensores para controlarlos en tiempo real, lo que permite respuestas más informadas y rápidas.

4. Respuesta

La respuesta es clave para minimizar el tiempo de interrupción de los servicios críticos y reducir los posibles daños adicionales. Las medidas que se deben tomar en esta etapa son:

Despliegue de unidades de reemplazo: Utilizar generadores móviles, bombas y sistemas de comunicación alternativos para restaurar temporalmente los servicios mientras se repara la infraestructura dañada.
Prioridades en la restauración: Establecer listas de prioridades para el despliegue de recursos en las áreas de mayor impacto y donde se vean afectadas poblaciones vulnerables.
Comunicación pública: Informar a la comunidad sobre las interrupciones y los tiempos estimados de restauración, ofreciendo recomendaciones de seguridad.

5. Recuperación y rehabilitación

La fase de recuperación y rehabilitación se centra en restaurar los servicios de infraestructura de manera eficaz y reforzar su resiliencia futura. Las medidas en esta etapa incluyen:

Reparación y sustitución de componentes dañados: Restablecer los servicios lo antes posible mediante la reparación de las instalaciones dañadas y la sustitución de componentes.
Evaluación posterior al evento: Realizar un análisis detallado del impacto de la inundación y de la eficacia de las medidas implementadas, documentando lecciones aprendidas para mejorar los planes futuros.
Mejoras en la infraestructura: Donde sea posible, aplicar el principio de «reconstruir mejor», introduciendo mejoras en la infraestructura para aumentar su resistencia frente a futuros eventos.
Revisión y mantenimiento de las infraestructuras hidráulicas: Evaluar el estado de las presas, los tanques de tormenta y los sistemas de drenaje, y realizar mejoras en función de los eventos recientes.
Evaluación de la eficacia de las medidas implementadas: Análisis del impacto de las infraestructuras hidráulicas en la contención del flujo y ajuste del sistema de almacenamiento y drenaje según los datos recopilados.

Modelado del riesgo y evaluación de medidas hidráulicas

Para optimizar la planificación de la resiliencia, el modelado de redes de infraestructura crítica permite evaluar el impacto potencial de las inundaciones y probar diferentes medidas de mitigación. Este tipo de modelado incluye:

Análisis de impacto en redes: Representación de las interdependencias entre sectores críticos mediante modelos de red que simulan cómo los fallos en un sector pueden afectar a otros.
Evaluación de vulnerabilidades: Determinar los componentes más sensibles a las inundaciones dentro de cada red, como estaciones de bombeo o transformadores eléctricos, para priorizar su protección.
Simulación de medidas de resiliencia: Implementar simulaciones que muestran cómo diferentes medidas (como barreras de contención o sistemas de redundancia) pueden reducir los daños y acelerar la recuperación.
Cálculo de riesgo poblacional: Integrar datos de densidad poblacional para cuantificar el impacto de las interrupciones en términos de personas afectadas y tiempo de recuperación, lo que facilita la toma de decisiones informadas para la implementación de medidas.
Simulación de impacto y respuesta: Permite simular diferentes escenarios de inundación y evaluar la eficacia de las infraestructuras hidráulicas para proteger las IC, comparando opciones de almacenamiento, liberación controlada y desviación de agua.
Optimización del sistema de retención y almacenamiento: Determina la cantidad óptima de agua que debe almacenarse en embalses y tanques de tormenta para minimizar el riesgo de desbordamiento y daños a las IC.

Desafíos y recomendaciones para la resiliencia ante inundaciones

La gestión del riesgo de inundación en infraestructuras críticas plantea varios desafíos, entre los cuales se encuentran:

Interdependencias complejas: La dependencia mutua entre diferentes sectores hace que el fallo en uno de ellos pueda generar efectos en cascada que agraven el impacto global.
Cambio climático y eventos extremos: La mayor frecuencia e intensidad de las inundaciones requieren que las infraestructuras se diseñen y operen considerando escenarios extremos.
Disponibilidad de datos: La falta de datos integrados y fiables sobre las características de las infraestructuras y su vulnerabilidad ante las inundaciones limita la precisión de los modelos y la planificación de resiliencia.

Para enfrentar estos desafíos, se recomienda:

Fortalecer la colaboración intersectorial: Establecer redes de cooperación entre operadores de infraestructura crítica para mejorar la planificación y la respuesta.
Integrar herramientas de predicción y alerta temprana: Aprovechar tecnologías avanzadas de monitoreo y modelado climático para anticipar inundaciones y activar respuestas más eficaces.
Aumentar la inversión en infraestructura resiliente: Priorizar la construcción y adaptación de infraestructuras críticas con materiales y diseños capaces de soportar inundaciones.
Desarrollar políticas de zonificación y regulación más estrictas: Promover la construcción fuera de zonas de riesgo y fomentar diseños urbanos que integren espacios de absorción de agua.

Conclusión

La gestión del riesgo de inundación en infraestructuras críticas es fundamental para la resiliencia de las ciudades y la seguridad de la población. Al implementar un enfoque integral basado en el ciclo de gestión del riesgo de desastre (GRD), es posible identificar y aplicar medidas específicas en cada fase, desde la preparación hasta la recuperación. Los modelos de red permiten evaluar y mejorar la capacidad de respuesta de las infraestructuras ante las inundaciones, y ayudan a los operadores y a los gobiernos a tomar decisiones informadas que minimicen el impacto de estos eventos. Al integrar infraestructuras hidráulicas, como presas, tanques de tormenta y zonas de retención natural, en el ciclo de gestión del riesgo de desastres, es posible aumentar la protección de los servicios esenciales y reducir el impacto de las inundaciones. Además, combinar infraestructuras hidráulicas con medidas de resiliencia específicas para cada sector refuerza la capacidad de respuesta y recuperación, minimizando los efectos en cascada y garantizando la continuidad de los servicios esenciales y el bienestar de la población.

Os dejo un domuento denominado “Principios para la infraestructura resiliente”, de Naciones Unidas. Espero que os resulte de interés.

Descargar (PDF, 909KB)

Este otro, del Ministerio para la Transición Ecológica, trata de la “Evaluación de la resiliencia de los núcleos urbanos frente al riesgo de inundación: redes, sistemas urbanos y otras infraestructuras”.

Descargar (PDF, 44.85MB)

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Presas y control de inundaciones: estrategias integradas para la reducción de riesgos hídricos

Presa de Forata, en el río Magro. Fuente: Confederación Hidrográfica del Júcar

Las presas son estructuras artificiales que, en todo o en parte, limitan el contorno de un recinto enclavado en el terreno y están destinadas al almacenamiento de agua. Se trata de infraestructuras esenciales para el control de las inundaciones, especialmente dentro del marco de la Gestión Integrada de Inundaciones (GII). Las inundaciones, que representan uno de los desastres naturales más recurrentes y devastadores, se han incrementado en frecuencia e intensidad en las últimas décadas, debido en gran medida al cambio climático, la deforestación y el aumento de la urbanización en zonas vulnerables. A continuación, resumiré un artículo escrito por Luis Berga que profundiza en el papel fundamental de las presas en la gestión de los riesgos de inundación. En él se abordan sus beneficios, su funcionamiento, sus limitaciones y algunos ejemplos de su aplicación en distintos lugares.

Importancia de las presas en el control de inundaciones

A nivel global, las inundaciones representan aproximadamente el 30 % de todos los desastres naturales y son responsables de un 20 % de las muertes y de un 30 % de los daños económicos generados por eventos naturales extremos. Según el análisis del Comité Internacional de Grandes Presas (ICOLD), en el periodo comprendido entre 1975 y 2001 se produjeron cada año unas 100 inundaciones significativas, que afectaron a 150 millones de personas y causaron una media anual de 11 000 muertes. En este contexto, las presas desempeñan un papel crucial, especialmente en regiones con grandes poblaciones y actividades económicas en zonas de riesgo.

Funcionamiento de las presas en la mitigación de inundaciones

Las presas regulan el flujo de agua, especialmente en casos de caudales extremos, mediante la laminación de avenidas. Este proceso consiste en retener temporalmente el agua de los ríos o torrentes en embalses y liberarla posteriormente de forma controlada para reducir el caudal pico y minimizar los daños aguas abajo. La laminación permite que las zonas de riesgo puedan soportar caudales menores y menos destructivos, lo que protege tanto a las comunidades como a los ecosistemas circundantes.

Dependiendo de su objetivo, las presas pueden clasificarse en varios tipos en relación con su papel en la laminación de avenidas:

Presas de regulación general: Su objetivo principal es el abastecimiento de agua, la generación de energía o el riego, y tienen un impacto limitado en la reducción de crecidas.
Presas de usos múltiples con laminación secundaria: Estas presas consideran la laminación de avenidas como un objetivo importante, pero secundario a otros usos, como el abastecimiento de agua o la producción de electricidad.
Presas de usos múltiples con prioridad en laminación: En este tipo, la laminación de avenidas es el objetivo principal, combinado con otros fines menores.
Presas dedicadas exclusivamente a la laminación de avenidas: Estas presas están diseñadas exclusivamente para reducir los caudales pico durante las inundaciones, proporcionando la mayor capacidad de mitigación posible.

Cada tipo de presa cumple su función de acuerdo con las características de la cuenca y la magnitud de las crecidas, así como con el tipo de infraestructura y las necesidades de la región.

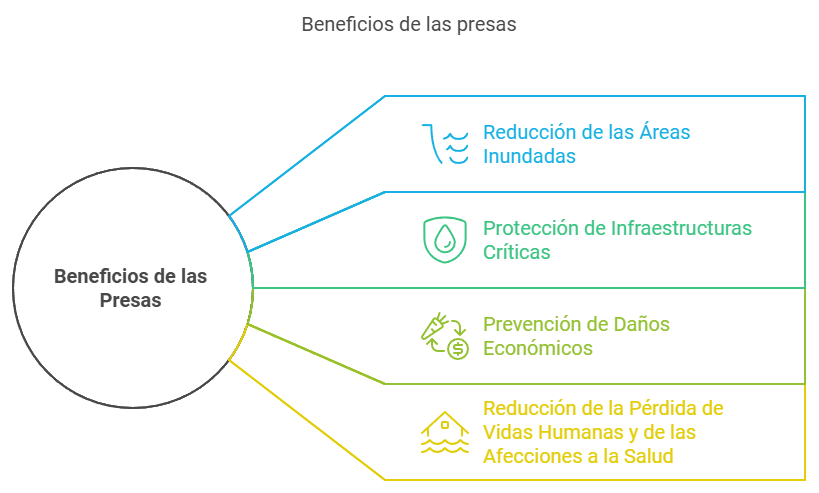

Beneficios de las presas en la gestión de inundaciones.

El impacto positivo de las presas va más allá de la mitigación de los picos de caudal. Entre los beneficios adicionales se incluyen:

Reducción de las áreas inundadas: Al disminuir el caudal punta, se reducen significativamente las áreas que quedan bajo el agua, con lo que se minimizan los daños en zonas urbanas, agrícolas y ecosistemas importantes.
Protección de infraestructuras críticas: Las presas ayudan a evitar que el agua afecte infraestructuras estratégicas como carreteras, puentes y redes de transporte, lo que a su vez permite una respuesta de emergencia más rápida y eficiente.
Prevención de daños económicos: Al mitigar el impacto de las crecidas, se reducen las pérdidas en propiedades y cultivos, lo que beneficia a la economía local y regional. Por ejemplo, la presa de Oroville, en EE. UU., ha evitado daños económicos valorados en más de 1300 millones de dólares en las últimas décadas.
Reducción de la pérdida de vidas humanas y de las afecciones a la salud: Al controlar los caudales y evitar inundaciones masivas, se minimizan los riesgos para la vida humana y se evitan problemas de salud asociados con aguas estancadas e insalubres.

Sin embargo, es importante no promover una falsa sensación de seguridad total. Aunque las presas son altamente efectivas, siempre existe un riesgo residual, especialmente en eventos climáticos extremos que pueden superar la capacidad de almacenamiento del embalse.

Ejemplos de eficacia de las presas en el control de inundaciones

Diversos casos a nivel mundial evidencian la eficacia de las presas en la gestión de inundaciones:

El huracán Mitch y la Presa de El Cajón (Honduras): En 1998, el huracán Mitch provocó enormes crecidas en Centroamérica, pero la presa de El Cajón retuvo un caudal de entrada de 9800 m³/s, liberando solo 1200 m³/s. Esta reducción del 88 % en el caudal punta evitó daños catastróficos aguas abajo, protegiendo a las poblaciones ubicadas en las llanuras aluviales del país.
El tifón Rusa en Corea del Sur (2002): Las presas en Corea del Sur redujeron el caudal pico en el río Han en un 32 % y en el río Nakdong en un 51 %, protegiendo a las ciudades y zonas agrícolas de graves inundaciones. Los embalses principales retuvieron 1,4 km³ de agua, lo que mitigó el impacto de las lluvias torrenciales.
Presa de Danjiangkou (China): Desde su construcción en 1968, esta presa ha evitado graves inundaciones en el río Yangtsé, reduciendo el caudal punta en un promedio del 64 % y protegiendo a la ciudad de Wuhan. La laminación de avenidas en este embalse ha transformado crecidas importantes en eventos menores, salvaguardando la vida y los bienes de millones de personas.

Limitaciones y consideraciones en el uso de presas

Pese a sus múltiples beneficios, las presas también presentan limitaciones que deben tenerse en cuenta. Algunas de las más relevantes son:

Riesgo de eventos extremos: En situaciones de lluvias extremadamente intensas o prolongadas, una presa puede llegar a su capacidad máxima de almacenamiento, lo que obliga a verter agua sin laminación adicional, lo que podría generar inundaciones aguas abajo.
Impactos ambientales: Las presas alteran el flujo natural de los ríos y afectan a los ecosistemas acuáticos y terrestres. Además, pueden bloquear la migración de especies acuáticas y modificar la calidad del agua debido a la sedimentación en el embalse.
Costo económico y social: La construcción y el mantenimiento de una presa suponen una inversión elevada, que debe justificarse con los beneficios obtenidos en términos de mitigación de riesgos y otros usos complementarios, como la generación de energía o el abastecimiento de agua.
Gestión y coordinación de zonas aguas abajo: Las zonas cercanas a la presa deben contar con planes de emergencia, así como con sistemas de alerta temprana y zonificación adecuada para evitar asentamientos en áreas de riesgo.

Para maximizar los beneficios de las presas, es fundamental complementarlas con otras medidas de gestión de inundaciones, tanto estructurales (como diques y canales) como no estructurales (zonificación de uso del suelo, creación de zonas de almacenamiento controladas y sistemas de alerta temprana).

La gestión integrada de inundaciones y el papel complementario de las presas

La Gestión Integrada de Inundaciones considera tanto medidas estructurales como no estructurales para ofrecer una respuesta holística al riesgo de inundación. Dentro de este enfoque, las presas juegan un papel esencial, pero necesitan ser complementadas por:

Zonificación de áreas de riesgo: Al restringir los asentamientos en zonas propensas a inundaciones y promover el uso agrícola o recreativo en estas áreas, se reduce la exposición de las personas y propiedades al riesgo.
Planes de emergencia y sistemas de alerta temprana: Las presas pueden incluir sistemas de monitoreo que, junto con datos climáticos, permiten anticipar crecidas y alertar a la población.
Medidas de conservación del suelo y reforestación: La conservación del suelo y la vegetación en las cuencas contribuyen a disminuir la escorrentía superficial, reduciendo así la cantidad de agua que llega al embalse en eventos de lluvias intensas.

Conclusión

Las presas constituyen una solución efectiva y probada para mitigar los riesgos de inundación, ya que permiten controlar los caudales en momentos críticos y reducir así el impacto sobre las áreas vulnerables. La laminación de avenidas y la capacidad de almacenamiento controlado son fundamentales para la protección de las comunidades y los ecosistemas. Sin embargo, para una gestión del riesgo completa y sostenible, es necesario considerar un enfoque integral que combine el uso de presas con otras estrategias de gestión, a fin de proteger la vida humana, el bienestar social y la preservación del entorno natural.

Las presas no deben verse como infraestructuras aisladas, sino como elementos clave de un sistema coordinado de gestión de cuencas y respuesta a emergencias, de manera que se maximicen sus beneficios y se minimicen los posibles impactos adversos. Este enfoque integral permite hacer frente a los crecientes desafíos que plantean las inundaciones en un contexto de cambio climático y urbanización acelerada, y construir resiliencia y promover la seguridad a largo plazo para las generaciones futuras.

Referencia:

BERGA, L. (2006). El papel de las presas en la mitigación de las inundaciones. Ingeniería Civil, 144: 7-13.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Defensa integral contra inundaciones: un esbozo de las estrategias para la gestión de riesgos

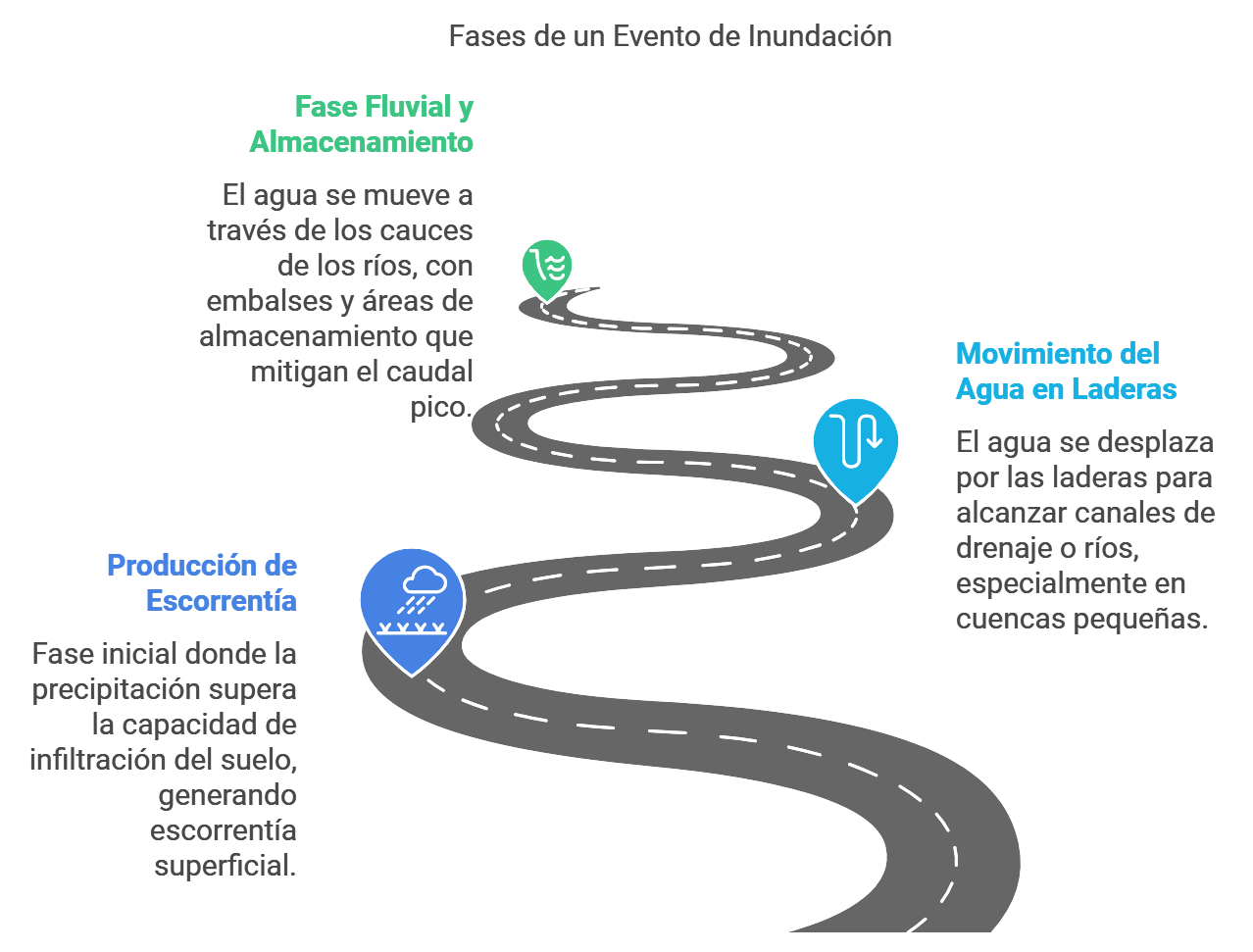

Introducción: el problema de las inundaciones y la necesidad de estrategias integrales

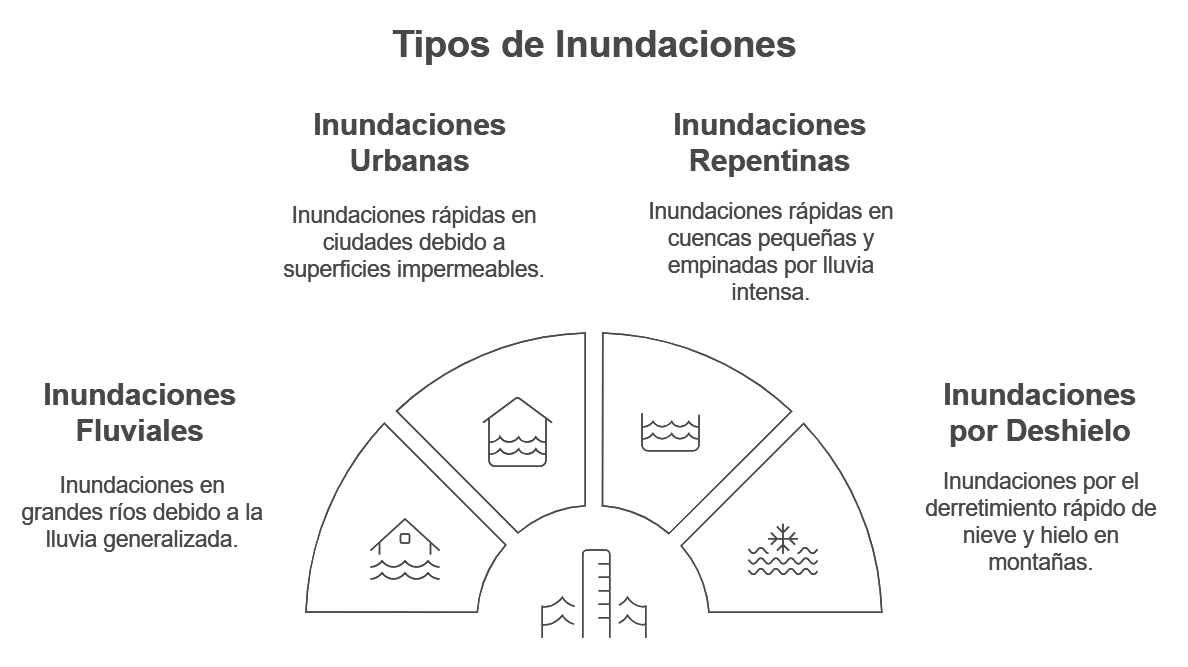

Los eventos naturales de inundación, que pueden ser resultado de lluvias intensas o crecidas de ríos, pueden tener efectos devastadores en las comunidades y los ecosistemas. En las últimas décadas, se ha incrementado tanto la frecuencia como la gravedad de las inundaciones en muchas regiones del mundo. En este contexto, es fundamental implementar un conjunto de estrategias integradas que combinen medidas estructurales y no estructurales para minimizar los daños materiales, ambientales y humanos.

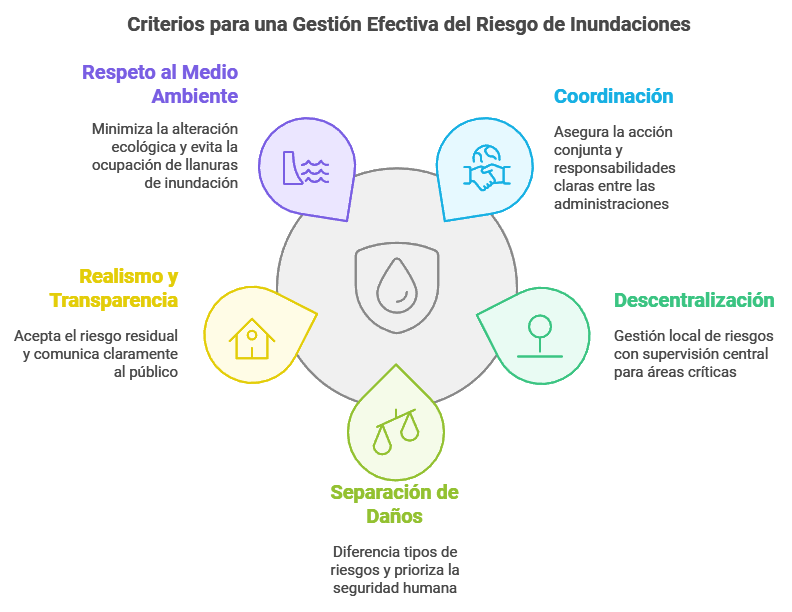

Criterios de actuación para la gestión del riesgo de inundaciones

Antes de elegir o diseñar medidas de defensa, es necesario establecer criterios de actuación para maximizar su efectividad:

Coordinación: Las administraciones deben actuar de forma conjunta, definiendo claramente objetivos y responsabilidades para asegurar que las medidas se apliquen de forma eficiente.
Descentralización: Los riesgos se gestionan mejor a nivel local en zonas no críticas, mientras que la administración central debe asumir la protección de las áreas de primer orden. Este aspecto se refleja en la legislación
Separación de daños: Los programas deben diferenciar entre tipos de riesgos y áreas, priorizando la seguridad humana en zonas habitadas y protegiendo bienes agrícolas a través de seguros.
Realismo y transparencia: Es fundamental aceptar un riesgo residual dado que ninguna medida puede ofrecer protección total. Asimismo, se debe comunicar de forma clara el alcance de cada intervención, tanto a nivel técnico como a los ciudadanos, incluyendo la divulgación de mapas de riesgo.
Respeto al medio ambiente y prevención: Siempre que sea posible, las medidas deben procurar la mínima intervención posible en los ecosistemas fluviales, priorizando la ordenación territorial y evitando la ocupación de zonas inundables.

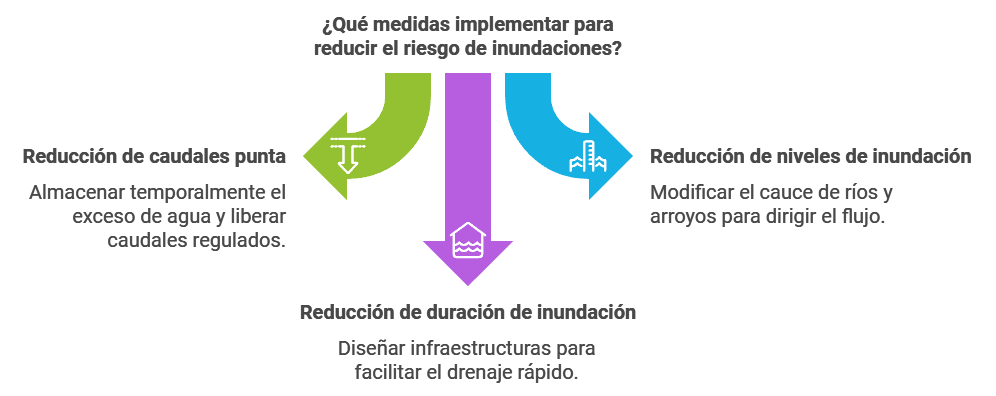

Medidas estructurales: infraestructura para el control de las inundaciones.

Las medidas estructurales buscan alterar el flujo y la acumulación del agua mediante infraestructuras diseñadas específicamente para reducir la magnitud de las crecidas y proteger áreas críticas. Estas medidas se dividen en tres categorías principales:

Reducción de caudales punta: Este tipo de medidas tienen como objetivo reducir los picos de caudal durante una crecida:
- Presas de laminación: Al almacenar temporalmente el exceso de agua, las presas de laminación liberan caudales regulados hacia aguas abajo, lo que disminuye la presión en las zonas vulnerables.
- Zonas de almacenamiento controladas y cauces de emergencia: Estas áreas de almacenamiento pueden recibir el agua excedente en momentos críticos, lo que reduce la probabilidad de inundación en áreas habitadas. Pueden ser tanques de tormentas o parques inundables, entre otros.
- Reforestación y conservación de suelos: Aunque no son medidas de infraestructura pesada, también ayudan a reducir el flujo de agua y el transporte de sedimentos hacia las llanuras de inundación.
Reducción de los niveles de inundación: Estas medidas se centran en mantener el nivel de las aguas bajo control durante una crecida:
- Encauzamientos: Modificar el cauce de ríos y arroyos ayuda a dirigir el flujo y evita desbordamientos en áreas específicas. Sin embargo, debe manejarse con cuidado para no incrementar el riesgo aguas abajo.
- Reducción de remansos y limpieza de cauces: Permiten un flujo continuo del agua y reducen la acumulación de niveles altos en puntos críticos.
Reducción de la duración de la inundación: Algunas infraestructuras, como las viales, se diseñan para facilitar el drenaje rápido en zonas anegadas, ya que las carreteras y las vías de transporte pueden actuar como barreras. Por ello, es crucial incluir obras de drenaje adecuadas para evitar que el agua se acumule y prolongue la duración de la inundación en las áreas circundantes.

Medidas no estructurales: estrategias de prevención y gestión del territorio

Las medidas no estructurales complementan a las estructurales, ya que se centran en la reducción de la vulnerabilidad y la exposición de las personas y sus bienes ante posibles inundaciones. Son especialmente útiles para gestionar el riesgo en áreas con niveles de protección más bajos o cuando el coste de las infraestructuras no justifica su instalación.

Cartografía de riesgo: proporciona una base esencial para la gestión del territorio y la toma de decisiones. Los mapas de riesgo identifican las áreas con mayor probabilidad de inundación, así como su gravedad, lo que permite a las autoridades y a la población planificar y adoptar medidas adecuadas. Además, constituyen una herramienta clave para los planes de emergencia, ya que ayudan a establecer zonas de evacuación y puntos de seguridad.
Ordenación de las zonas inundables: es fundamental en la planificación territorial para evitar el desarrollo de infraestructuras en áreas de alto riesgo. Las estrategias de ordenación incluyen la zonificación de la llanura de inundación, que establece límites claros para el desarrollo urbano y protege tanto la infraestructura como la población, así como restricciones de uso del suelo, donde la legislación define los usos permitidos en áreas inundables, como parques y terrenos agrícolas. Esto disminuye la exposición al riesgo de los asentamientos humanos y minimiza los daños materiales en caso de inundación.
Los sistemas de alerta temprana: son esenciales para la gestión eficaz de las emergencias por inundación. En España, el Sistema Automático de Información Hidrológica (SAIH) ofrece datos en tiempo real sobre precipitaciones y niveles de agua en diferentes puntos de control. Esto permite anticipar la magnitud de la crecida y alertar a la población a tiempo, lo que reduce significativamente el riesgo de pérdidas humanas y materiales. Estos sistemas utilizan modelos hidrológicos avanzados para predecir el comportamiento de las cuencas.
Seguros contra inundaciones: son un mecanismo efectivo para proteger las propiedades agrícolas y los bienes en zonas de riesgo moderado a alto, en especial cuando el coste de una infraestructura de protección supera el valor del área. En España, el Consorcio de Compensación de Seguros cubre los siniestros ocasionados por inundaciones en casos extraordinarios, lo que permite a los agricultores y otros propietarios recibir compensación sin tener que asumir por completo el coste de los daños.
La planificación de protección civil: es fundamental para responder de manera organizada y eficaz a situaciones de emergencia, estableciendo una estructura organizativa que define las responsabilidades de cada administración según la gravedad de la emergencia y delineando fases de actuación que en España se dividen en tres: preemergencia, que comienza con alertas meteorológicas; emergencia, que se activa ante riesgos inminentes; y normalización, que inicia tras la emergencia para restaurar servicios y realizar las primeras reparaciones, además de enfatizar la operatividad y formación del personal involucrado mediante capacitación y simulacros periódicos para garantizar la ejecución eficiente de los planes.

Conclusión: la importancia de una gestión integral del riesgo de inundación.

La combinación de medidas estructurales y no estructurales es clave para mitigar el riesgo de inundaciones de forma efectiva. Mientras que las medidas estructurales actúan directamente sobre el comportamiento de las aguas, las no estructurales permiten gestionar el uso del territorio y mejorar la resiliencia de las comunidades. Esta estrategia integral no solo minimiza los daños materiales y humanos, sino que también contribuye a la sostenibilidad y a la convivencia armoniosa con los ecosistemas fluviales. La gestión de riesgos de inundación debe ser una prioridad para las administraciones, que deben coordinar sus esfuerzos y garantizar que la población esté informada y preparada para hacer frente a estos fenómenos.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Introducción a las crecidas en ingeniería hidráulica

Las crecidas son fenómenos hidrológicos complejos que tienen un impacto significativo en las áreas naturales y urbanas. Comprender los factores que influyen en las crecidas y saber cómo predecirlas es crucial para el diseño de infraestructuras hidráulicas y para la planificación de la gestión de los recursos hídricos. En este artículo se explica en detalle qué son las crecidas, cómo se caracterizan mediante el hidrograma de crecida, las fases del proceso y los métodos avanzados de cálculo y modelización.

1. Definición y clasificación de las crecidas

Una crecida es el aumento brusco del caudal de un río o arroyo, generalmente debido a una gran cantidad de agua que llega al cauce en un periodo de tiempo corto, provocada por lluvias intensas o el deshielo de grandes acumulaciones de nieve. Este incremento del caudal puede provocar el desbordamiento del río y causar inundaciones en las áreas aledañas.

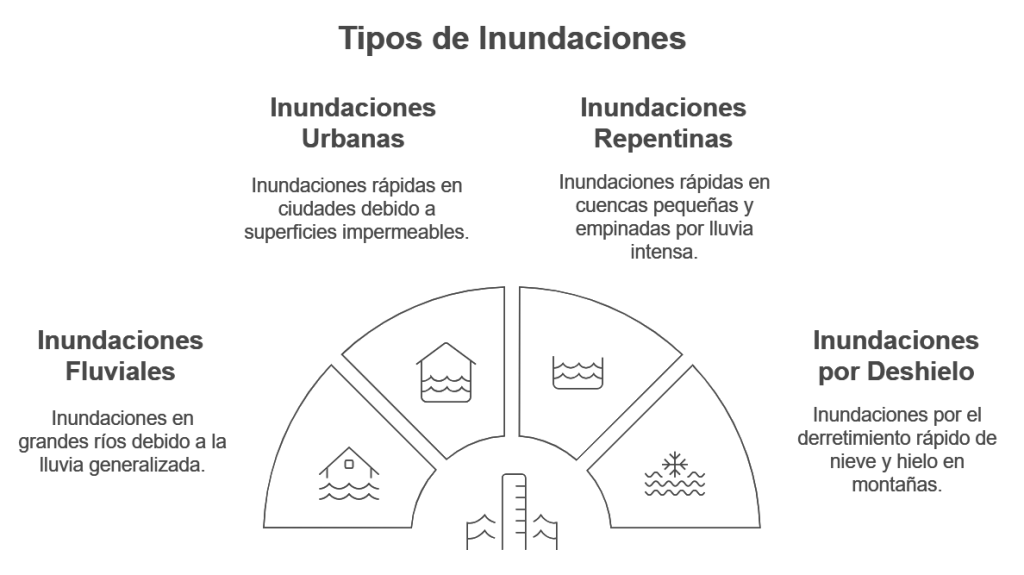

Clasificación de las crecidas

Las crecidas se pueden clasificar según diversos criterios:

Crecidas fluviales: Son aquellas que se producen en grandes ríos y se deben a la acumulación de agua de precipitación en toda la cuenca. Suelen ser eventos de larga duración.
Crecidas urbanas: Son más comunes en áreas urbanizadas, donde la impermeabilización del suelo limita la infiltración y aumenta la escorrentía superficial. Las crecidas urbanas tienden a ocurrir con rapidez y pueden provocar graves inundaciones.
Crecidas repentinas: Conocidas también como flash floods, ocurren con rapidez en zonas de cuencas pequeñas y de gran pendiente. Se producen cuando una lluvia intensa y breve genera una escorrentía rápida hacia el cauce.
Crecidas por deshielo: Frecuentes en zonas montañosas y frías, son causadas por el derretimiento acelerado de la nieve y el hielo, que aportan grandes volúmenes de agua a los ríos.

2. Factores que determinan una crecida

Las crecidas dependen de una combinación de factores físicos y meteorológicos que determinan el volumen y la velocidad del flujo de agua. Los factores más importantes son los siguientes:

Intensidad y duración de la precipitación: La cantidad de agua caída y su duración son determinantes. Una precipitación de alta intensidad y corta duración puede ser suficiente para causar una crecida repentina.
Área de la cuenca: Las cuencas grandes tienden a acumular agua lentamente, mientras que en las cuencas pequeñas el tiempo de respuesta es más rápido y las crecidas ocurren con mayor rapidez.
Pendiente de la cuenca: La pendiente influye en la velocidad de desplazamiento del agua. Las cuencas de alta pendiente generan crecidas rápidas, mientras que en las pendientes suaves el agua fluye más despacio.
Cobertura del suelo y tipo de vegetación: La vegetación ayuda a interceptar la lluvia, lo que aumenta la infiltración y reduce la escorrentía. En zonas deforestadas o urbanizadas, la escorrentía es mayor, lo que incrementa la posibilidad de crecidas.

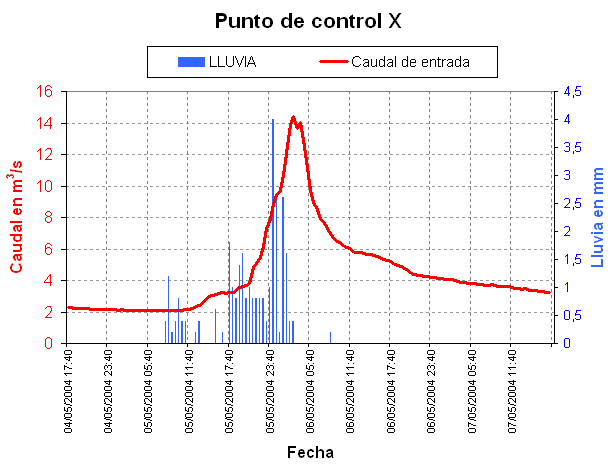

3. El hidrograma de crecida: análisis y componentes

El hidrograma de crecida es una representación gráfica que muestra la variación del caudal de un río o corriente a lo largo del tiempo durante una crecida. Este gráfico permite analizar el comportamiento de la crecida desde el inicio de la precipitación hasta el retorno del caudal a niveles normales.

Componentes del hidrograma

Crecida: La fase de ascenso en el hidrograma, en la que el caudal aumenta rápidamente debido al aporte de la escorrentía superficial.
Caudal pico: El punto máximo de caudal en el hidrograma, que indica el momento de mayor flujo de agua en el cauce.
Descenso: La fase de reducción del caudal después de alcanzar el pico, en la que el flujo disminuye gradualmente.
Tiempo al pico (t_p): El tiempo que transcurre desde el inicio de la crecida hasta alcanzar el caudal máximo. Este parámetro es clave para dimensionar estructuras de protección y prever los tiempos de reacción.

De FerranTatachan – Trabajo propio, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=4480943

Parámetros característicos del hidrograma

Además de los componentes, existen parámetros característicos que ayudan a comprender mejor el comportamiento de la crecida:

Tiempo de concentración (t_c): Es el tiempo máximo que tarda el agua en llegar desde el punto más lejano de la cuenca hasta el cauce principal. Este tiempo es esencial para estimar el caudal máximo.
Tiempo de base (t_b): Es el intervalo total que dura la crecida, desde el inicio de la subida del caudal hasta que regresa a su nivel base.

4. Fases de la crecida: procesos hidrológicos

Las crecidas pasan por varias fases, cada una con características hidrológicas distintas.

Producción de escorrentía: La fase inicial de una crecida se produce cuando la precipitación supera la capacidad de infiltración del suelo, lo que genera escorrentía superficial. Las abstracciones iniciales son mínimas en eventos extremos, por lo que casi toda la lluvia contribuye al flujo hacia el cauce.
Traslación y propagación en laderas: Una vez generada, el agua se desplaza por las laderas hasta alcanzar los canales de drenaje o el río. Este proceso de traslado es más importante en cuencas pequeñas, donde el agua fluye directamente por el terreno inclinado y puede llegar con rapidez al cauce.
Fase fluvial y almacenamiento: En la fase fluvial, el agua se desplaza por el cauce del río. En esta fase, el caudal puede atenuarse al encontrar embalses o zonas de almacenamiento temporal. Este amortiguamiento suaviza el hidrograma, reduciendo el pico de caudal y extendiendo la duración de la crecida.

5. Modelos de propagación de crecidas

Los modelos de propagación de crecidas permiten predecir cómo se desplazará el caudal de un río o cuenca después de una lluvia intensa. Existen diferentes tipos de modelos en función del nivel de detalle en la simulación:

Modelos agregados: Consideran la cuenca como una sola unidad y simplifican los procesos hidrológicos, aplicando valores promedio para la infiltración, la escorrentía y otros factores.
Modelos pseudo-distribuidos: Dividen la cuenca en subcuencas y simulan cada una de ellas de manera independiente, lo que permite una mejor aproximación de la variabilidad espacial.
Modelos distribuidos: Dividen la cuenca en celdas de análisis que representan zonas pequeñas. Este tipo de modelo simula los procesos hidrológicos en cada celda, lo que resulta en una mayor precisión.

Fuente: Eduardo Albentosa, Departamento de Ingeniería Hidráulica y Medioambiente, UPV.

Modelos matemáticos de propagación

Los modelos matemáticos se utilizan para resolver ecuaciones que describen el movimiento del flujo de agua en la cuenca. Algunos de los modelos más comunes son:

Ecuaciones de Saint-Venant: Se emplean en la fase fluvial de la propagación y son aplicables en cauces con flujo permanente. Estas ecuaciones describen la variación del caudal y de la altura del agua en función del tiempo y de la distancia en el cauce.
Teoría de la Onda Cinética: Se utiliza en la fase de escorrentía superficial en laderas inclinadas. Este modelo calcula la velocidad del flujo en función de la pendiente y la intensidad de la lluvia.

6. Métodos de cálculo de caudales en crecidas

Para el cálculo del caudal máximo en crecidas, se emplean métodos específicos que simplifican el comportamiento de la escorrentía en cuencas pequeñas o medianas. Los métodos más comunes son:

6.1. Método Racional

El Método Racional es uno de los métodos más usados en ingeniería para estimar el caudal máximo de crecida en cuencas pequeñas. Este método utiliza la siguiente ecuación:

Q = C · I · A

donde:

: Caudal pico (m³/s),
: Coeficiente de escorrentía, que depende del tipo de suelo y la cobertura vegetal,
: Intensidad de la lluvia (mm/h) obtenida de curvas IDF,
: Área de la cuenca (km²).

6.2. Método de Témez

El Método de Témez es una adaptación del método racional que incluye factores adicionales, como el coeficiente de reducción areal y el tiempo de concentración de la cuenca. Este método se usa en cuencas pequeñas y medianas, y su aplicación es especialmente frecuente en España.

El Método de Témez incluye correcciones en la intensidad de la lluvia y en el coeficiente de escorrentía, lo que mejora la precisión en cuencas donde la variabilidad espacial es moderada. Además, permite incorporar el coeficiente de uniformidad temporal, que ajusta la intensidad de la lluvia para reflejar mejor la distribución temporal de la precipitación.

Las limitaciones del método racional (MR) incluyen una simplificación en la consideración de la variabilidad temporal y espacial de la lluvia, lo que puede afectar a la precisión en ciertas aplicaciones. Este método no permite la desagregación espacial de la cuenca, por lo que es adecuado para cuencas pequeñas. Además, solo proporciona el caudal pico, por lo que es útil únicamente cuando no se requiere un hidrograma completo de crecida. También utiliza la curva IDF de Témez, aplicable exclusivamente a cuencas con tiempos de concentración entre 15 minutos y 24 horas.

7. Aplicaciones prácticas del análisis de crecidas

El análisis de crecidas es fundamental para el diseño y construcción de infraestructuras hidráulicas, como:

Presas y embalses: Dimensionadas para contener caudales de crecida sin desbordar.
Sistemas de drenaje urbano: Para evacuar el agua de lluvia y evitar inundaciones.
Caminos y puentes: Diseñados para resistir la presión y el volumen de agua en eventos de crecida.

Conclusión

La gestión de crecidas es crucial en ingeniería hidráulica para prevenir daños y proteger vidas y bienes. La labor de los ingenieros pasa por comprender los procesos hidrológicos que provocan las crecidas y aplicar modelos de propagación y métodos de cálculo adecuados para diseñar infraestructuras seguras y resistentes a eventos extremos.

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Efectos de las inundaciones en las estructuras de las edificaciones

Figura 1. Efectos de la DANA en Valencia. https://www.diariodesevilla.es/sociedad/catastrofe-inundaciones-valencia-directo_10_2002684877.html

Para comprender los efectos de las inundaciones en las estructuras de las edificaciones y cómo responder ante ellas, es fundamental entender tanto los factores que incrementan la vulnerabilidad de los edificios como las acciones preventivas y correctivas necesarias. Las inundaciones pueden afectar seriamente a las estructuras, dependiendo de la magnitud de las aguas, su salinidad, la saturación del suelo y la calidad de los materiales y prácticas constructivas empleados. La identificación de estos daños requiere evaluaciones técnicas detalladas y precisas. Este conocimiento es útil tanto para los propietarios, los técnicos y el personal de emergencias que deben tomar decisiones rápidas y bien fundamentadas en situaciones críticas.

1. Efectos de las inundaciones en la estructura de las edificaciones

Las inundaciones suponen una amenaza significativa para la integridad de los edificios y pueden afectar a la estructura de diversas maneras. Estos no siempre son visibles de inmediato y pueden empeorar con el tiempo si no se toman medidas correctivas. En las zonas propensas a las inundaciones, los edificios pueden sufrir diversos daños estructurales, como:

Socavación y fallos en la cimentación: La erosión causada por la corriente de agua disminuye la estabilidad de los cimientos. Cuando una inundación causa socavones cerca de una edificación, esto afecta directamente a la capacidad portante de los cimientos, ya que se pierde el soporte horizontal y lateral del suelo. Esto puede causar inclinaciones en las estructuras, grietas en los muros y, en casos extremos, el colapso parcial o total del edificio.
Erosión del suelo y pérdida de capacidad portante: La capacidad del suelo para soportar cargas se ve reducida debido a la erosión, lo que puede llevar al fallo de la cimentación.
Saturación del suelo: La acumulación de agua provoca saturación, lo que aumenta el riesgo de deslizamientos, derrumbes y avalanchas y afecta a la estabilidad del conjunto de cimentación y estructura. El suelo que rodea los cimientos de una edificación, al saturarse con agua, pierde densidad y estabilidad. Este fenómeno es especialmente crítico en áreas cercanas a cuerpos de agua (ríos, lagos o mares), donde el agua puede hacer que el suelo pierda su capacidad de soporte. Esto puede provocar fenómenos como deslizamientos, derrumbes y licuefacción. En casos graves, el terreno bajo la edificación se comporta casi como un líquido, perdiendo su capacidad para soportar el peso de la estructura y poniendo en riesgo su estabilidad.
Pérdida de soporte lateral y horizontal: Al disminuir la capacidad portante del suelo, la estructura pierde los soportes laterales y horizontales, lo que compromete su estabilidad y capacidad de carga.
Deterioro de los muros exteriores: Cuando el nivel de las inundaciones supera el metro de altura, la descompensación de presiones puede provocar fallos en los muros exteriores..
Inestabilidad estructural por impacto de escombros: Los escombros arrastrados por el agua, combinados con la presión hidrostática o hidrodinámica, pueden impactar en elementos estructurales y causar inestabilidad.
Aparición de grietas en muros, losas y columnas: Dependerá de la magnitud de la inundación y podría ocasionar daños que van desde reparables hasta irreparables.
Daños por capilaridad y humedad en las paredes: El fenómeno de capilaridad permite que el agua suba a través de los materiales porosos de los muros, debilitándolos progresivamente. Este problema es más frecuente en estructuras construidas directamente sobre el suelo sin barreras de impermeabilización o sobrecimientos. El agua absorbida por capilaridad puede afectar a la durabilidad y la resistencia de los materiales, provocando grietas y desprendimientos del revestimiento.
Deterioro de materiales de construcción: La exposición al agua contaminada o salina provoca corrosión en los materiales, especialmente en elementos metálicos no protegidos, galvanizados o inoxidables.

Para reducir estos riesgos, las nuevas construcciones en zonas de inundación deben ser diseñadas y construidas con especificaciones a prueba de inundaciones. Estas mejoras en la resistencia estructural no solo reducen el riesgo de fallos, sino que también disminuyen significativamente la probabilidad de víctimas en escenarios de inundación.

2. Problemática: daños y consecuencias

Daños estructurales: Las inundaciones generan múltiples efectos en la estabilidad de los edificios, afectando su integridad estructural. Entre estos daños destacan:

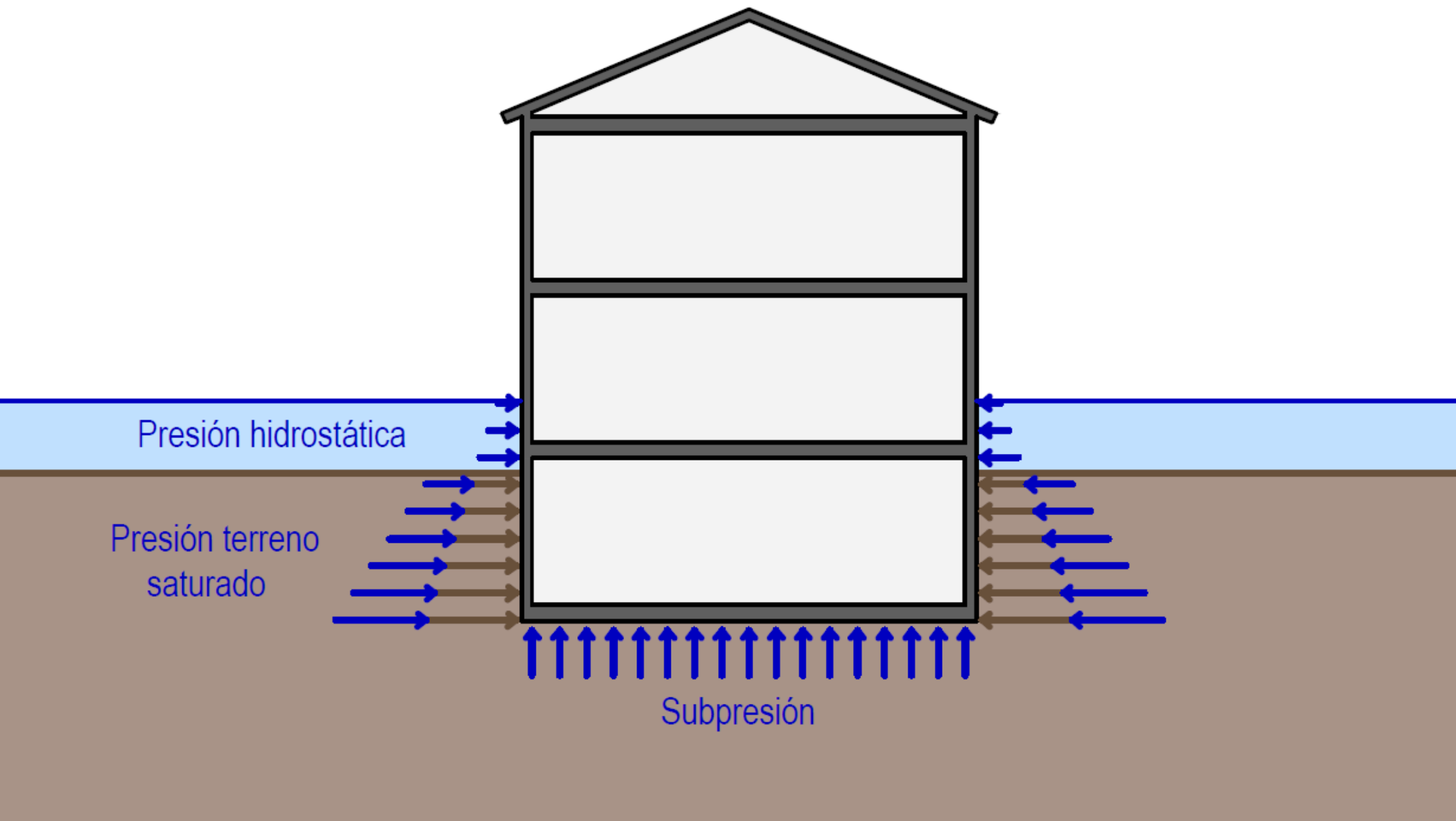

- Presión hidrostática: La acumulación de agua en el perímetro de la edificación ejerce presión horizontal sobre los muros, proporcional al calado de la inundación. Este tipo de presión puede levantar los suelos o cimentación cuando el agua se acumula de un solo lado del edificio. En casos donde el agua ingresa al edificio, esta presión se neutraliza, pero introduce una carga gravitatoria que afecta elementos horizontales como forjados y soleras, pudiendo conducir al colapso de la estructura.
- Presión hidrodinámica: El flujo de agua de un río desbordado puede alcanzar velocidades considerables y generar impactos en los muros, los cuales deben ser diseñados para soportar estas cargas dinámicas.
- Impactos de objetos arrastrados: El agua arrastra escombros, vehículos y mobiliario urbano que impactan contra la edificación, generando daños considerables en sus elementos.
- Durabilidad y corrosión: El agua, especialmente si contiene minerales y sales, puede corroer el acero de refuerzo en estructuras de hormigón, debilitando su capacidad de carga. En materiales como la madera, la humedad reduce significativamente su resistencia estructural. Estos daños son más difíciles de detectar cuando los elementos están cubiertos o enterrados.
- Erosión del material y del terreno: La exposición prolongada al agua, especialmente si el flujo es constante, puede erosionar materiales como ladrillo y bloque, deteriorando el mortero de unión y comprometiendo la estabilidad del edificio. El terreno también se ve afectado, sobre todo en su capacidad de soporte, agravando el riesgo de asentamientos diferenciales en la cimentación.
Daños constructivos y estéticos: Las inundaciones afectan no solo a los elementos estructurales, sino también a los acabados y componentes funcionales de los edificios:
- Daños en cerramientos y tabiques: Los paramentos exteriores e interiores pueden experimentar corrosión en elementos metálicos, pérdida de adhesión en revestimientos y daños en aplacados.
- Pérdida de estabilidad en fachadas y tabiques: Los impactos de objetos arrastrados por el agua o la reducción en las propiedades de los materiales debido a la humedad pueden hacer que las fachadas o tabiques colapsen.
- Daños en pavimentos: La prolongada presencia de agua produce abombamientos y deformaciones en los suelos, especialmente en los pavimentos de madera, causando el levantado de los materiales de agarre.
- Desperfectos estéticos: La humedad genera manchas y decoloración en superficies, mientras que los impactos pueden provocar la rotura de elementos ornamentales.
- Disfunción de instalaciones: Las instalaciones eléctricas, redes de saneamiento, sistemas de agua potable y equipos de ventilación y climatización pueden colapsar o fallar debido a la exposición a la humedad y obstrucción por residuos, lo cual compromete la funcionalidad del edificio.
Daños al contenido: El ingreso de agua en el interior de un edificio provoca, inevitablemente, daños en su contenido, desde pérdidas materiales como aparatos electrónicos, mobiliario y documentos, hasta daños económicos significativos en edificaciones comerciales e industriales. Además, los edificios que almacenan bienes sensibles, como bibliotecas o museos, pueden sufrir daños irreparables en sus colecciones culturales o documentales.
Daños funcionales: Las inundaciones pueden afectar gravemente al funcionamiento de los edificios, especialmente en instalaciones críticas como hospitales o estaciones de bomberos, donde cualquier interrupción implica riesgos adicionales. Esto incluye la interrupción de servicios esenciales que comprometen la capacidad de respuesta en situaciones de crisis, la inactividad prolongada en edificaciones comerciales o industriales que ocasiona pérdidas económicas y la obstrucción de vías de acceso y evacuación, lo que dificulta las operaciones de emergencia y la seguridad de los ocupantes.
Daños relacionados con el entorno: Además de los daños directos a la estructura, las inundaciones pueden afectar a la parcela circundante y a los elementos del entorno inmediato, provocando erosión y desgaste en áreas sin edificación, como jardines o zonas comunes, donde se acumulan sedimentos y residuos que deterioran el terreno, el mobiliario y la vegetación. Asimismo, elementos del entorno, como vehículos o vegetación arrastrada, pueden afectar a la edificación y provocar asientos diferenciales por los desplazamientos del terreno. Finalmente, los residuos y contaminantes de instalaciones industriales o agrícolas arrastrados por el agua pueden afectar tanto al entorno natural como a la propia edificación.
Daños a largo plazo: Además de los daños inmediatos, las inundaciones pueden causar problemas que se manifiestan con el tiempo, como la corrosión en elementos estructurales debido a la humedad residual en materiales como el hormigón, lo que debilita las armaduras de acero y compromete la estructura gradualmente; también pueden surgir problemas de humedad persistente en áreas de difícil acceso, como los forjados sanitarios, donde el agua estancada crea condiciones favorables para el crecimiento de hongos y otros problemas fitosanitarios.

Estos puntos resaltan la complejidad de los efectos de una inundación en las edificaciones y su entorno, subrayando la importancia de contar con medidas preventivas y de rehabilitación efectivas para mitigar las consecuencias.

3. Identificación de los posibles daños en edificaciones debido a inundaciones

Este capítulo detalla los daños que pueden producirse en una edificación cuando ocurre una inundación. Abarca la identificación de puntos vulnerables, la inspección de elementos de valor, y la evaluación de daños en función del nivel de agua.

Identificación e inventario de puntos débiles: La ubicación y el riesgo del edificio son determinantes para identificar sus puntos débiles y reducir la vulnerabilidad ante las inundaciones. Los principales puntos de entrada del agua en las construcciones son los defectos en el mortero de ladrillo o mampostería, que facilitan la infiltración; las grietas en fachadas y juntas estructurales, especialmente en las uniones entre materiales diferentes, como paredes y losas; las ventanas y puertas, donde las fallas en el sellado y el contacto de los marcos permiten filtraciones; y las escaleras y entradas a sótanos, que al estar en niveles inferiores favorecen la acumulación de agua.
Comprobación de estabilidad estructural: Es crucial evaluar la capacidad de resistencia de los elementos estructurales a las fuerzas del agua, ya que las presiones desiguales pueden dañar paredes y pisos. La diferencia en la rapidez de entrada y salida del agua entre el exterior y el interior del edificio puede generar presión adicional, ocasionando daños estructurales importantes en muros y suelos.
Inspección de los elementos de valor del edificio: Realizar un inventario de los elementos importantes en el edificio permite diagnosticar daños potenciales y planificar su aseguramiento. Estos elementos se clasifican en: seres vivos (personas, mascotas y animales en actividades agropecuarias), continente (que abarca la estructura y el equipamiento, como cimientos, muros, sistemas de electricidad, agua y ventilación) y contenido (que varía según el uso del edificio e incluye mobiliario, documentos y materiales peligrosos).
Diagnóstico de daños en función de la altura del agua: El nivel del agua en el edificio influye directamente en el grado de daño. Ejemplos de daños según el nivel son:
- 0 a 0,3 m (debajo del nivel de la planta baja): Posibles erosiones en cimientos, corrosión en elementos metálicos, acumulación de limo, y formación de moho.
- 0,3 a 0,5 m: Saturación de revestimientos de paredes y suelos, problemas de humedad, y daños en puertas internas y externas.
- Más de 0,5 m: Daños estructurales graves debido a la presión del agua, corrosión y fallos generalizados en sistemas eléctricos y sanitarios.

Estos daños muestran la importancia de realizar un diagnóstico exhaustivo para implementar medidas de mitigación eficientes, que garanticen la seguridad estructural del edificio y la protección de sus ocupantes y contenido.

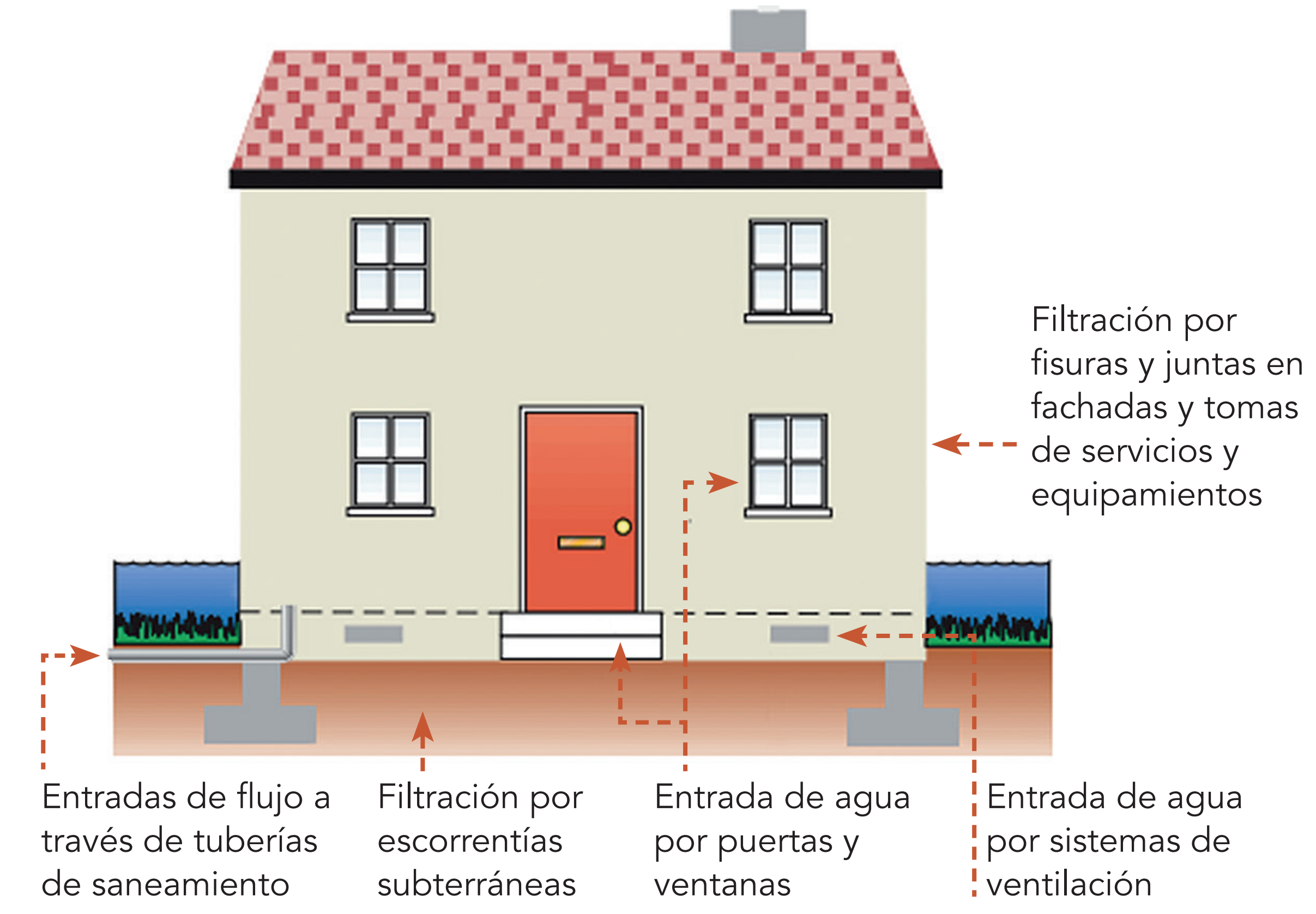

Figura 3. Inventario de puntos de entrada del agua de inundación. Fuente: Preparing for Flood, Interim guidance for improving the flood resistance of domestic and small business properties. Office of the Deputy Prime Minister. 2003. Environment Agency – UK.

4. Factores de vulnerabilidad que agravan los daños por inundaciones

Las características constructivas y de mantenimiento de una edificación influyen en su vulnerabilidad frente a las inundaciones. Algunos factores clave incluyen:

Ausencia de sobrecimiento e impermeabilización: El sobrecimiento es una barrera de 30-50 cm de altura que se coloca en la base de los muros, y su función es proteger contra la humedad que asciende del suelo. La ausencia de este elemento en una construcción permite que el agua entre en contacto directo con las paredes, lo que facilita la absorción de agua por capilaridad. Además del sobrecimiento, la impermeabilización de cimientos y muros de la planta baja es vital para prevenir que el agua dañe las estructuras.
Calidad de los materiales: Cada material de construcción reacciona de manera distinta a la exposición prolongada al agua. La calidad del cemento, la arena y otros materiales utilizados en la construcción de los bloques y los cimientos influye en la resistencia de la edificación frente a las inundaciones. Los materiales de baja calidad se desintegran más rápidamente cuando entran en contacto con el agua. En áreas con edificaciones antiguas de tapial, por ejemplo, estos tienden a disolverse tras un contacto prolongado con el agua, provocando la descomposición de la estructura. El bahareque, compuesto tradicionalmente por madera, cañas y barro, presenta baja resistencia a la humedad y se deteriora rápidamente, con desprendimientos de revestimiento y deformaciones en la estructura de madera o caña, lo que puede causar inclinaciones o incluso el desplome de las viviendas. En el caso de la mampostería, aunque aparenta ser resistente, los bloques de cemento, por su porosidad y la falta de cocción de algunos materiales, son vulnerables al agua. La humedad puede deteriorar las primeras hiladas, debilitar la base y provocar el desplome parcial o total de la estructura, especialmente en zonas donde los bloques son de baja calidad o con una proporción insuficiente de cemento.
Errores en la construcción: En algunas construcciones, se cometen errores técnicos que comprometen la estabilidad de la estructura, especialmente en zonas inundables. Por ejemplo, el uso incorrecto de aparejos en mampostería o la falta de conocimientos técnicos en la ejecución de los cimientos puede resultar en problemas estructurales graves cuando la edificación enfrenta una inundación.

5. Medidas preventivas para minimizar daños en situaciones de inundación

La implementación de medidas preventivas ayuda a minimizar el impacto de las inundaciones en las edificaciones. Estas son algunas acciones recomendadas:

Inspección y mantenimiento regulares: Es crucial que las edificaciones en zonas propensas a inundaciones reciban mantenimiento constante y revisiones estructurales periódicas. Las inspecciones técnicas pueden identificar signos de desgaste o debilidades estructurales antes de que se conviertan en problemas graves. Esto incluye revisar cimientos, paredes y elementos de soporte clave.
Empleo de materiales resistentes al agua: Al construir o rehabilitar una vivienda en una zona propensa a las inundaciones, se recomienda usar materiales menos porosos y resistentes al agua. Asimismo, en áreas vulnerables, se recomienda aplicar revestimientos y pinturas impermeables en paredes y cimientos para evitar la absorción de humedad.
Adecuación del terreno y del sistema de drenaje: El sistema de drenaje del terreno circundante a una edificación es fundamental para evitar que el agua se acumule y afecte a los cimientos. En zonas propensas a las inundaciones, es importante crear canales de drenaje y pendientes que faciliten la salida del agua hacia áreas de menor riesgo.

6. Recomendaciones de emergencia para responder a inundaciones en edificaciones

En caso de inundación, estas son algunas recomendaciones prácticas para garantizar la seguridad de las personas y proteger, en la medida de lo posible, la estructura del edificio:

Inspección inmediata de daños: Una vez que el nivel del agua haya descendido, es fundamental realizar una inspección detallada del edificio para identificar daños visibles y ocultos. Los técnicos deben evaluar los cimientos y la estabilidad de las paredes para identificar signos de debilitamiento estructural que puedan suponer un riesgo.
Secado y limpieza de estructuras: Es crucial crucial eliminar el agua acumulada y permitir que las estructuras afectadas se sequen. El secado evita que la humedad siga dañando los materiales de construcción. Además, se debe limpiar la suciedad y los restos dejados por la inundación, ya que estos pueden acelerar el deterioro de los materiales.
Refuerzo y reparación de cimientos y paredes: Si las inspecciones revelan daños en los cimientos o paredes, es necesario realizar refuerzos inmediatos para evitar colapsos. Los cimientos debilitados pueden reforzarse con elementos estructurales adicionales y las paredes pueden requerir tratamientos impermeabilizantes o refuerzos de mampostería.

Conclusión

Entender los efectos de las inundaciones en las edificaciones es fundamental para aplicar medidas de prevención y reparación efectivas. Estos eventos pueden causar daños severos en la estructura, la estabilidad y el contenido de los edificios, lo que subraya la necesidad de realizar un diagnóstico preciso y de llevar a cabo acciones correctivas. La identificación de las áreas vulnerables, junto con el uso de materiales adecuados y sistemas de drenaje eficientes, es esencial para reducir los riesgos. Asimismo, el mantenimiento regular y una respuesta rápida ante las inundaciones son cruciales para proteger tanto la seguridad de los ocupantes como la integridad del edificio. La implementación de técnicas constructivas apropiadas mejora la resistencia de las estructuras frente a estos desastres.

A continuación, dejo algunos documentos que creo que pueden ser de interés.

Descargar (PDF, 24.19MB)

Descargar (PDF, 50.33MB)

Descargar (PDF, 1.26MB)

Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.
