Publicada By  Víctor Yepes Piqueras - calidad, gestión, Polimedia

Seguimos aquí con un post dedicado a la calidad. En este caso vamos a dedicar unos minutos a los clientes de una empresa, tanto internos como externos. Va a resultar clave el establecer las expectativas de nuestros clientes y determinar las estrategias para dar cumplimiento a estas expectativas. Espero que el vídeo divulgativo que os dejo sea de vuestro interés.



28 julio, 2015

|   Etiquetas: ,  ,  ,  ,  ,  ,  |

Publicada By  Víctor Yepes Piqueras - canalizaciones, cimentaciones, geotecnia, medios auxiliares

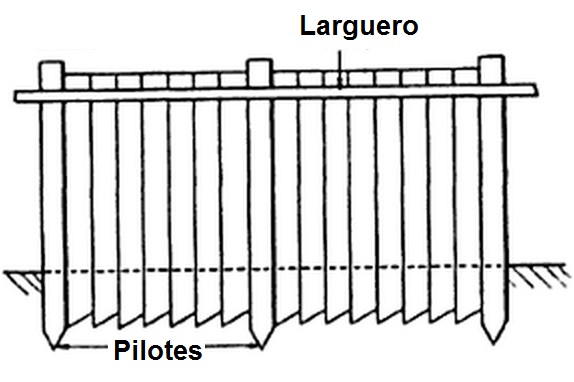

Tablestaca de maderaLas tablestacas de madera ya se utilizaban en la antigua Roma. Hoy día su uso está muy limitado a obras provisionales de excavación poco profunda y por encima del nivel freático. Se pueden utilizar diversos tipos de juntas entre los elementos, en espiga o machihembradas. La presión de las tierras del trasdós sobre la pantalla y el aumento de volumen de la madera mojada, tienden a cerrar las juntas.

Para el hincado se coloca en punta un azuche metálico y en la cabeza un casco metálico para proteger del golpeo. Estos tableros suelen reforzarse con pilotes que soportan generalmente vigas continuas entre las que deslizan las tablestacas. Tras su ejecución, la tablestaca se suele reforzar mediante grapas de hierro que impiden la separación de las tablas.

Como inconvenientes de este tipo de tablestacas caben destacar su poca longitud, hasta un máximo de 10 m, su escasa resistencia, alta deformabilidad, baja durabilidad y dificultad de hinca. Sus dimensiones son de 8 a 15 cm de espesor y de 25 a 35 cm de anchura.

Referencias:

YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 202 pp. ISBN: 978-84-9048-457-9. (link)

26 julio, 2015

|   Etiquetas: ,  |

Publicada By  Víctor Yepes Piqueras - historia, Puentes

Puente sobre el río Caroní entre San Félix y Puerto Ordaz, Venezuela. Vanos de 96 m de luz, 1963. Leonhardt & Andrä.

Caroní es uno de los 11 municipios Venezuela ubicado en el extremo norte del mismo. Su capital es Ciudad Guayana, la más importante de toda la región guayanesa al sur del río Orinoco. En el primer puente empujado de hormigón pretensado, el del Caroni entre Puerto Ordaz y San Félix, en Venezuela, con vanos de 94 m, Leonhardt y Baur utilizaron pilas intermedias para el lanzamiento para reducir la luz de lanzamiento. Este procedimiento encarece la construcción, pues no tiene sentido que las pilas provisionales no queden definitivas. El procedimiento de constructivo de puentes mediante lanzamiento es competitivo con luces de hasta 60 – 70 m, siempre que la longitud total del puente sea de, al menos, 600 a 700 m. Fuera de estos rangos, los medios auxiliares no se amortizan suficientemente. Os dejo una película, algo antigua, tomada durante la construcción del puente Dalla Costa sobre el río Caroní, que muestra todo el proceso seguido desde el inicio de la construcción en el año 1962 hasta su finalización en 1964. Tiene interés por su valor histórico.









23 julio, 2015

|   Etiquetas: ,  ,  |

Publicada By  Víctor Yepes Piqueras - edificación, investigación, sostenibilidad

Estructuras de hormigón de varios edificios en construcción en Zaragoza (España). Wikipedia

RESUMEN: Varios son los sistemas de evaluación de sostenibilidad en edificios de que el proyectista dispone para evaluar la aptitud de su proyecto frente a impactos ambientales. La principal diferencia es la orientación y alcance de los tres tipos de herramientas comparadas. Las herramientas que otorgan certificado al edificio originalmente se orientaban hacia la evaluación de impactos estimados la etapa de ocupación, cuyos impactos serán estimados sobre métricas del diseño en relación a su entorno climático. Posteriormente han incluido entre sus criterios la realización del ACV que valoran sin entrar a cuestionar la posibilidad de reducir impactos iniciales (energía incorporada y emisiones por la construcción). Las exigencias y normativas en cuanto a eficiencia energética han propiciado un mayor conocimiento de éstas además de las actualizaciones Código Técnico de la Edificación al respecto. Por otra parte, las herramientas específicas de ACV para edificación presentan solidez de cuantificación de impactos asociados a la fabricación y construcción, cuyo estudio adquiere mayor relevancia conforme aumentan diseños eficientes energéticamente. Sin embargo la baja familiarización de proyectistas con el proceso de ACV no ha ayudado a difundir su uso. Este análisis subraya las diferencias entre las categorías evaluadas de tres herramientas de evaluación de aplicación en Europa, con el objetivo de hallar qué implicaciones sobre la toma de decisiones del proyectista y en qué grado su criterio como experto se vería influenciado por el peso (puntuaciones) de los criterios y subcriterios. La instrucción española de hormigón estructural EHE-08 provee de un modelo de evaluación de estructuras sostenibles mediante un Indice de Contribución de la Estructura a la Sostenibilidad, cuya utilidad hemos comparado con los sistemas de evaluación genéricos y con los de análisis del ciclo de vida (ACV).

Palabras clave: sistemas evaluación, ponderación criterios, categorías de evaluación, heterogeneidad | assessment system, criteria weighting, assessment categories

Referencia:

MOLINA-MORENO, F.; YEPES, V. (2015). Comparative analysis of the assessment proposed by sustainability assessment tools in Building Constructions. 6th European Conference on Energy Efficiency and Sustainability in Architecture and Planning, Donostia-San Sebastián (Spain), 29 june – 1 july,  pp. 143-148. ISBN: 978-84-9082-174-9

Descargar (PDF, 1.13MB)



22 julio, 2015

|   Etiquetas: ,  |

Publicada By  Víctor Yepes Piqueras - canalizaciones, geotecnia, medios auxiliares

Entibación de madera.                              Fuente: http://www.construmatica.com/construpedia/Zanjas._Riesgos_y_Medidas_Preventivas



Las entibaciones de madera están formadas por tablones, tablas y rollizos de madera, siendo muy usado el álamo negro. Se emplean como pantallas no estancas, sin presencia de agua. El proceso de excavación y entibación depende del tipo de terreno y su profundidad. Este tipo de entibación se ha sustituido actualmente mayoritariamente por entibaciones metálicas por razones económicas, pues con madera supone un coste importante en mano de obra y una mayor lentitud en su instalación. Sin embargo aún se utilizan cuando existen zanjas con muchas tuberías o conducciones transversales, o bien cuando no se puede emplear maquinaria que transporte los elementos de otro tipo de entibación hasta el tajo.





Se pueden establecer dos tipos diferentes de entibaciones de madera:

  • Entibaciones con tablas horizontales: son útiles en terrenos cohesivos, que sean autoestables al excavar. Se suele alternar la excavación cada 0,80-1,30 m con la propia entibación. La entibación se realiza apuntalando de lado a lado de las tablas con un codal o rollizo, hasta alcanzar la profundidad total.
  • Entibaciones con tablas verticales: se emplean en terrenos sin cohesión, como arenas sueltas, o incluso en lodazales. Las tablas verticales, con punta, se hincan un una maza antes de excavar. A medida que se completa la hinca, se coloca la primera correa o cabecero en cabeza de zanja y se apuntala de lado a lado. Se alcanza la profundidad en sucesivas etapas.
Entibación de madera con tablas horizontales

Entibación de madera con tablas horizontales



Entibación de madera con tablas verticales

Entibación de madera con tablas verticales

La entibación de madera recibe distintos nombres en función del porcentaje de superficie de excavación cubierta:

  • Entibación cuajada: cubre el 100% de las paredes de la excavación. Los tablones se sitúan uno a continuación del otro.
  • Entibación semicuajada: cubre el 50% de las paredes de la excavación. Los tablones distan entre sí unos 0,75 m.
  • Entibación ligera: cubre menos del 50% de las paredes de la excavación. En este caso los tablones distan de 1,5 a 2 m.



Para todas las entibaciones anteriores, se suele dejar 1 m de separación vertical entre correas o largueros y de 1,5 a 2 m en horizontal entre codales. La Norma Tecnológica NTE ADZ/1976 recomienda, en función del tipo de terreno, solicitación y profundidad de corte, los tipos de entibaciones de madera que figuran en la tabla.



Tipo de terreno Solicitación Profundidad P de corte en m
< 1,30 1,30 – 2,00 2,00 – 2,50 > 2,50
Coherente Sin solicitación No necesaria Ligera Semicuajada Cuajada
Solicitación vial Ligera Semicuajada Cuajada Cuajada
Suelto Solicitación de cimentación Cuajada Cuajada Cuajada Cuajada
Indistintamente Cuajada Cuajada Cuajada Cuajada



Asimismo, dicha norma establece la sección y separación de los elementos del tablero, cabeceros y codales.

21 julio, 2015

|   Etiquetas: ,  ,  |

Publicada By  Víctor Yepes Piqueras - ferrocarril, maquinaria

Vehículos_de_mantenimiento_de_vía_en_el_Museu_de_Catalunya

Vehículos de mantenimiento de vía en el Museu de Catalunya. Author: Rafa Salvador

Llamamos vía férrea a la parte de la infraestructura ferroviaria formada por el conjunto de elementos que conforman el sitio por el cual se desplazan los trenes. Las vías constituyen el elemento fundamental de la infraestructura ferroviaria y constan, básicamente, de carriles apoyados sobre traviesas que se disponen dentro de una capa de balasto. En la construcción de las vías férreas, la precisión y la velocidad son siempre esenciales. No solo deben instalarse los raíles, durmientes y el balasto de forma precisa, sino que también debe llevarse a cabo un mantenimiento y una renovación periódica.

Actualmente la construcción de las vías férreas se realiza de una forma mecanizada. Os dejo un vídeo donde se puede ver claramente este tipo de trabajos. Espero que os sea de interés.





20 julio, 2015

|   Etiquetas: ,  |

Publicada By  Víctor Yepes Piqueras - calidad, competitividad, costas, Planificación, playas, sostenibilidad, turismo

19 julio, 2015

|   Etiquetas: ,  ,  ,  ,  ,  |

Publicada By  Víctor Yepes Piqueras - edificación, estructuras



Mercado de abastos de Algeciras, de Eduardo Torroja Miret (1899-1961). Wikipedia

El Mercado de Abastos de Algeciras, es un edificio obra del ingeniero Eduardo Torroja Miret y ejecutado por el arquitecto Manuel Sánchez Arcas en 1935 en la Plaza Nuestra Señora de La Palma (Plaza Baja). Fue una estructura muy avanzada para su época, y su cúpula fue la más grande de la historia durante 30 años (1935-1965), hasta que se construyó el Astrodome en Houston (Texas).

El edificio cubre un espacio octogonal cubierto por una lámina esférica sin apoyos internos de 47,60 m de diámetro, 44,10 m de radio de curvatura, 9 cm de espesor en su zona central y 50 en la zona de unión a los pilares, perforada por una claraboya de 10 m de diámetro. La cúpula descansa toda ella sobre 8 pilares periféricos quedando volada en forma de visera en los tramos intermedios para dejar paso a la luz al interior. Se consigue así una estructura limpia y diáfana. Los pilares se encuentran ceñidos por un cinturón con dieciséis redondos de 30 mm, atrevimiento que luego repetiría Torroja en las viseras del Hipódromo de la Zarzuela de Madrid.

El propio Torroja en su libro “Razón y ser de los tipos estructurales” nos explica el funcionamiento de esta estructura: “Los faldones de la bóveda, entre soporte y soporte, vienen escotados por los lunetos que forman las bóvedas cilíndricas rebajadas del contorno, las cuales, a la par que proporcionan con sus marquesinas a las puertas, rigidizan la cúpula y encauzan los haces de isostáticas hacia los soportes.  Al tesar el anillo octogonal que recoge y equilibra los empujes radiales de la cúpula sobre los soportes, mediante los tensores de rosca de que iban provistas sus barras, el casquete esférico quedó equilibrado; e incluso, forzando ligeramente la tensión de aquél, se notó perfectamente cómo toda la parte central de la cúpula se levantaba despegando de su cimbra, lo que permitió desmontar ésta libremente sin ninguno de los cuidados que normalmente requieren estos descimbramientos“.

Os dejo a continuación un vídeo donde D. Rafael López Palanco, Catedrático de Estructuras de la Universidad de Sevilla, realiza una visita técnica al Mercado de Abastos de Algeciras, enmarcado en las proyecciones Visitas de Obra del proyecto I+D+i: Fuentes para la historia de las obras públicas, cofinanciado por la Agencia de Obra Pública de la Junta de Andalucía (AOPA) de la Consejería de Fomento y Vivienda. Espero que os guste.





16 julio, 2015

|   Etiquetas: ,  ,  ,  ,  ,  |

Publicada By  Víctor Yepes Piqueras - hormigón, maquinaria

principio-de-mezclado-y-mezcladora-intensiva-g

Mezcladora Eirich. http://www.lulaiberica.com/principio-de-mezclado-y-mezcladora-intensiva.php

La mezcladora intensiva Eirich reemplazó la mezcladora de artesa anular (1906) y la mezcladora planetaria (1924) y, a lo largo de su continuo desarrollo técnico, se ha convertido en sinónimo de óptima tecnología de mezclado. Las mezcladoras Eirich actuales comienzan a fabricarse en el año 1972 y constan de un plato de mezclado rotatorio en posición inclinada, una rascadora fija para el fondo y la pared, así como un agitador de giro rápido. Las mezcladoras de hasta 3 m3 cuentan con un solo dispositivo de mezclado móvil; en las mezcladoras mayores hay dos o tres agitadores. Con esta mezcladora, el rendimiento y la intensidad de la mezcla pueden ajustarse de manera independiente el uno de la otra, al contrario de lo que sucede con todos los demás sistemas de mezcla.

El principio de mezclado es único y característico: en el recipiente de mezclado, el material se transporta hacia arriba por medio del rozamiento de la pared y desde allí cae por gravedad hacia abajo. Con ayuda de la rascadora de la pared, el material se conduce hasta el agitador de giro rápido. En el tiempo en el que gira una vez el recipiente (unos pocos segundos) se voltea el 100% del material. El agitador puede alcanzar una velocidad perimetral de entre 2 y 40 m/s.

ban888667a1b20b12b0212

http://www.gebrauchtmischer.de/leistungen/index.html

Dependiendo del trabajo de mezclado, la mezcladora puede funcionar a contracorriente o en el mismo sentido. De hecho, con hormigones de gran calidad, la mayoría de las veces el recipiente de mezclado y el agitador circulan en la misma dirección ya que de este modo se puede aplicar el máximo de fuerzas de cizalla en el material.

La diferencia característica de estas mezcladoras radica en la separación entre el transporte del material y el proceso de mezclado. Esto anterior, permite variar mucho más la velocidad del dispositivo de mezclado y controlar perfectamente la aplicación de energía en la mezcla.

El tiempo de mezclado, el orden de introducción de los componentes, el porcentaje de llenado de la cuba y la velocidad de rotación de los útiles son factores que van a condicionar la homogeneidad de la mezcla. La medida de la potencia consumida por la mezcladora se utiliza generalmente como medida de calidad del hormigón obtenido.

14 julio, 2015


Publicada By  Víctor Yepes Piqueras - historia, maquinaria, recursos humanos

Los operadores o maquinistas de las máquinas empleadas en obras públicas constituyen una pieza clave en el funcionamiento de cualquier obra. La complejidad de algunos equipos y la incidencia de la maquinaria en los costes de producción, precisan de especialistas con una formación adecuada, capacidad de trabajar en equipo y con un fuerte sentido común. No en vano, una parte importante de las medidas de seguridad en el trabajo dependen de estos especialistas.

Os dejo un vídeo realizado por Structuralia que nos ofrece un perfil de este tipo de trabajo y algo de historia respecto a sus orígenes. Espero que os guste.

Referencias:

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5. Ref. 402.

13 julio, 2015

|   Etiquetas: ,  ,  ,  |
